Проект дома из каркасных панелей – как можно построить коттедж за 6 дней

Стоимость

Цена – немаловажный аргумент, который может перевесить чашу весов как в сторону строительства, так и в пользу отказа от него. Ценообразование дома напрямую зависит от материалов, из которых он будет возводиться.

Строение из металлического профиля однозначно будет стоить дороже. Разница с деревянным каркасом может составить до 30%. Плюс к цене каркасного дома – это дополнительное использование материалов для обшивки дома, утеплителей и сайдинга.

Помимо стоимости материалов, в общую стоимость постройки каркасного дома необходимо включать стоимость услуг разного рода специалистов, без которых вряд ли можно будет обойтись. Возведение прочного жилья по каркасно-рамочной технологии требует соблюдения многих технических нюансов, с которыми могут оказаться незнакомы рядовые строители.

Каркасный дом требует достаточно дорогостоящей вторичной отделки. Это термопленка, супермембрана, щитовые материалы. Строительство из СИП-панелей практически не требует никаких дополнительных материалов, кроме тех, что уже заложены в основу самих панелей. Соответственно, это делает цену на такие дома более привлекательной.

Однако те деньги, что можно сэкономить на покупке материалов, пойдут на оплату труда наемных строителей. Возвести здание из СИП-панелей не под силу самому, без помощи техники и бригады рабочих.

Еще один момент, влияющий на ценообразование – это транспортировка СИП-панелей. В случае с каркасным домом, все работы ведутся непосредственно на самом месте стройки. СИП-панели необходимо доставить с места их производства на место строительства. Учитывая немалый вес и количество панелей, для транспортировки нужна спецтехника, стоимость услуг которой нужно прибавлять к общей стоимости стройки.

№10. Проект «Лаваль»

Интересный проект для тех, кто мечтает организовать эффектную обеденную зону, расположить стол около большого окна и любоваться открывающимся пейзажем. Большая гостиная-столовая – основной козырь этого дома. Обеденный стол лучше всего расположить в специальном выступе – это самое выгодное решение с точки зрения зонирования и эстетики. Кухонная зона совмещена с гостиной, а через расположенный в обеденной зоне тамбур можно быстро попасть на террасу. Ее площадь более 24 м2, поэтому все необходимое для обеда на свежем воздухе там легко поместится. На первом этаже архитекторы также расположили относительно большую прихожую, спальню, санузел и бойлерную.

Интересно поступили с лестницей – она не будет мешать обустраивать комнаты и зрительно делить их на части. Второй этаж – это три спальни, кабинет, санузел и просторная гардеробная. В таком доме может комфортно проживать семья с 3-4 детьми – всем найдется место. Общая площадь – 181 м2.

№11. Проект «Асан»

Этот проект идеально подойдет для постройки загородного дома, куда вы будете периодически приезжать отдохнуть. При относительно небольшой площади (всего 108 м2) в доме разместились 4 спальни. Все они отличаются компактными размерами (площадь 8-9 м2). Из холла на втором этаже есть выход на балкон.

Первый этаж – это общая зона. Тут расположилась относительно просторная гостиная, кухня, ванная комната и техническое помещение. В тамбуре может поместиться небольшой шкаф. Так как в доме всего один санузел и нет гардеробных комнат, его можно рассматривать для периодических визитов большой компании – постоянное проживание более 4  человек тут будет затруднено. Также проект понравится небольшой семье, которая нередко принимает у себя гостей.

Различия между каркасно-панельными и каркасными домами

типы конструкционных теплоизолирующих панелей

Многие путают эти понятия, что в корне неверно, потому как речь идет о двух хоть и близких друг другу, но разных технологиях строительства. Начнем с общего: оба вида домов основываются на каркасном принципе. Однако их конструкции не схожи между собой, также дома по-разному собираются и эксплуатируются.

Рассмотрим разницу между каркасными и каркасно-панельными домами более детально. Первые делают на основе прочного каркаса, к которому крепят все составляющие части дома прямо на строительной площадке. Там же производится и монтирование утеплителей. Что касается стен, их в процессе сборки обрабатывают специальным материалом, который сделает в дальнейшем дом устойчивым к воздействию влаги и пара. Каркасные дома славятся своей теплоизоляцией. Ярким представителем является канадская технология строительства каркасных домов. Вот еще одна их отличительная черта: пространство внутри и снаружи дома можно оформлять как угодно, например, деревом или же обычными обоями.

Итак, главная разница между этими двумя видами домов – технология производства. Каркасные изготовляют непосредственно на строительном участке, а в случае с каркасно-панельными домами речь идет лишь о сборке уже готовых сип-панелей. Эти сэндвич-панели делаются на заводе, в специализированном цеху по типовым проектам. Утепление и обработка панелей происходит также за пределами строительного участка, в отличие от каркасных строений. Каркасно-панельные дома собираются немного быстрее, однако их нельзя индивидуально проектировать, а каркасные можно подгонять под свои нужды. Кроме того, контролировать качество работ по изготовлению сип-панелей заказчик не может, на производство его не допускают. А вот строительство каркасного дома происходит у него на глазах от первой до последней минуты.

монтаж панелей

Каркасно-панельная технология – будущее строительства. Она имеет множество неоспоримых преимуществ, которые чрезвычайно актуальны для жителей нашей страны. Использование в строительстве сип-панелей – отличный способ быстро получить качественный и теплый дом. Кроме того, финансовые средства, требуемые на возведение подобного дома, будут более чем умеренные, по крайней мере по сравнению с затратами на жилье, возводимое по другой технологии строительства. И не придется ждать окончания зимы, чтобы начать работы. Поэтому можно и рискнуть, получив в результате свой отличный дом, естественно, предварительно проведя анализ всех все «за» и «против» и сделав осознанный выбор. Каркасно-панельные дома уже давно покорили американские и европейские страны, теперь пришел и наш черед по достоинству оценить такой подход к стройке.

Преимущества и недостатки проектов современных панельных домов

Не существует идеальной способа построить дом, который подходил бы всем без исключения. Поэтому перед тем, как сделать окончательный выбор надо оценить преимущества и недостатки технологии.

Достоинства

В результате регулярного совершенствования, применения новых материалов и технологий, дом из панелей можно возвести сравнительно дешево, быстро и качественно.

Для покупателей дома или коттеджа приоритетное значение имеют 3 аспекта: планировка помещений, цена квадратного метра и срок постройки:

Многообразие дизайнерских решений. Железобетонные панели, изготавливаемые по проекту, позволяют создавать здания самых разных форм, размеров и с различной планировкой.

Так, коттеджи из панелей сегодня предъявлены не только эконом-жильем, но и домами с просторными помещениями, отведенными под гостиную, детскую комнату, кухню и ванную.

Железобетонные дома позволяют осуществить практически любые архитектурные замыслы и могут быть применены как в классическом, так и современном стилеИсточник m.shianwang.com

• Стоимость. Цены на проекты домов из железобетонных панелей под ключ значительно ниже стоимости кирпичного или монолитного здания. Так, цена квадратного метра в панельном доме Московского региона составит от 44 до 70 тыс. руб., а в монолитном в то же время – от 70 до 90 тыс. руб.
• Скорость возведения. Дом из панелей, по сравнению с кирпичным, строится в несколько раз быстрее. Так, коробка двухэтажного дома из железобетонных панелей, с площадью 170 кв. м., возводится за четыре-пять дней (без фундамента и отделки).

Это достигается в связи с тем, что все панели привозятся на стройку уже в готовом виде: внешние конструкции имеют проемы под окна и двери, а на внутренних перегородках расположены готовые скрытые каналы под электропроводку. Нельзя забывать и об условиях сборки дома – монолитный создается на стройплощадке, а панельный – на заводе.

Недостатки

К минусам можно отнести следующие параметры плит:

1. Звукоизоляция. Если дом выстроен из одно или двухслойных панелей, то в таком здании могут быть слышны посторонние шумы с улицы.

Если сэкономить на трехслойных панелях, то в будущем, возможно, придется потратиться на звукоизоляциюИсточник magnat4.ru

1. Железобетонная поверхность. Чтобы прикрепить или повесить какие-либо предметы на стену, приходится каждый раз пользоваться перфоратором.
2. Невозможность поменять планировку. Стены неразборные, поэтому смещать их нельзя.

Из чего состоит каркасно-щитовой дом

Очевидная разница между обычным каркасником и каркасно-щитовым домом в том, что для первого на стройплощадку привозят брус и доски, и дом собирают полностью с нуля. В свою очередь, каркасно-щитовой дом считается постройкой высокой заводской готовности, так как все его составные части – щиты – изготавливаются на заводе, а на стройплощадке они просто собираются как конструктор.

Дом собирается из заранее изготовленных на заводе щитовИсточник t-dom124.ru

В какой-то мере каркасно-щитовая постройка напоминает дом из бетонных панелей – по крайне мере принцип строительства один и тот же. Только вместо тяжёлых бетонных плит используются лёгкие щиты с деревянным каркасом и утеплителем внутри. Состоят они из таких элементов:

1. Каркас. В классическом варианте набирается из досок 45х145, высушенных до влажности 14-16% и обработанных антисептиками.
2. Утеплитель. Обычно – базальтовая вата.
3. Ветрозащитная плёнка. Крепится на каркас с наружной стороны панели. Задача ветрозащиты – уберечь утеплитель от влаги с улицы и защитить дом от сквозняков. Особенность ветрозащиты – в ней есть конусообразные микро отверстия, через которые не проходит вода, но изнутри наружу может выходить пар. Если в утеплителе вдруг появится конденсат, то он благополучно испарится через ветрозащиту.
4. Пароизоляционная плёнка. Крепится на каркас с внутренней стороны панели. Задача пароизоляции – уберечь утеплитель от влаги, которая вырабатывается внутри дома и стремится «выйти» через стены в утеплитель посредством парциального давления.
5. Внутренняя обшивка панели. Чаще всего применяются 10-12 миллиметровые листы OSB, которые крепятся к каркасу сразу после пароизоляции.
6. Рейки для создания вентиляционного зазора.
7. Вентиляционный зазор – нужен для того, чтобы между ветрозащитой и наружной обшивкой было движение воздуха, способствующее испарению влаги, которая могла появиться в утеплителе.
8. Наружная обшивка панели. Те же 10-12 миллиметровые листы OSB, которые крепятся к каркасу на рейки.

Панель каркасно-щитового дома в разрезеИсточник potapenkov.com

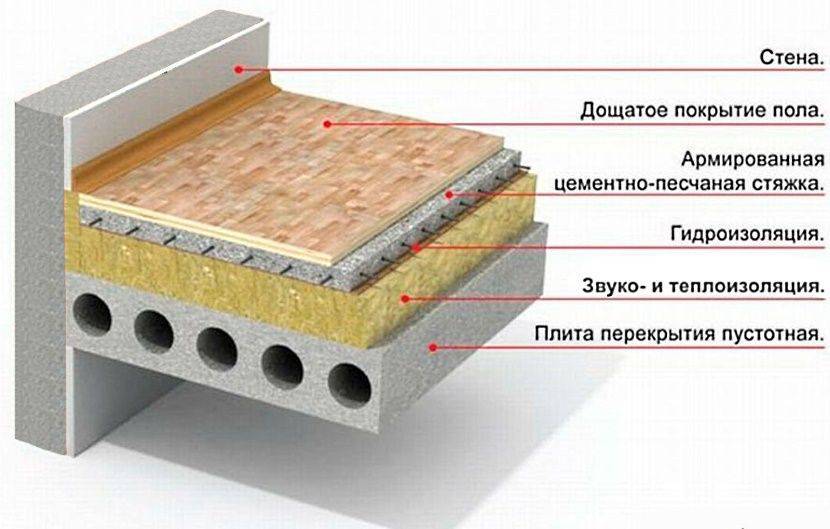

Обустройство цокольного перекрытия

Для того чтобы цокольное перекрытие и карнизные узлы не промерзали зимой, нужно их правильно утеплить. Для этого устанавливают утеплитель в цоколь и оборудуют специальный утепленный фризовый пояс возле карниза. Изолируют объекты от влаги с помощью пароизоляционных материалов.

Подполье под цокольным перекрытием не утепляют. Эта часть каркасно-щитового дома должна свободно вентилироваться, содержаться в прохладе. В то же время все, что над подпольем, должно быть хорошо утеплено, а утеплитель – защищен пароизоляцией

Чтобы дом не промерзал со стороны цокольного перекрытия, важно снаружи сделать утепленный пояс

Но деревянные дома необходимо защитить не только от холода и влаги, но и от огня и гниения. Поэтому весь деревянный каркас не только утепляют минеральными материалами, но и пропитывают антисептиками и огнеупорными веществами.

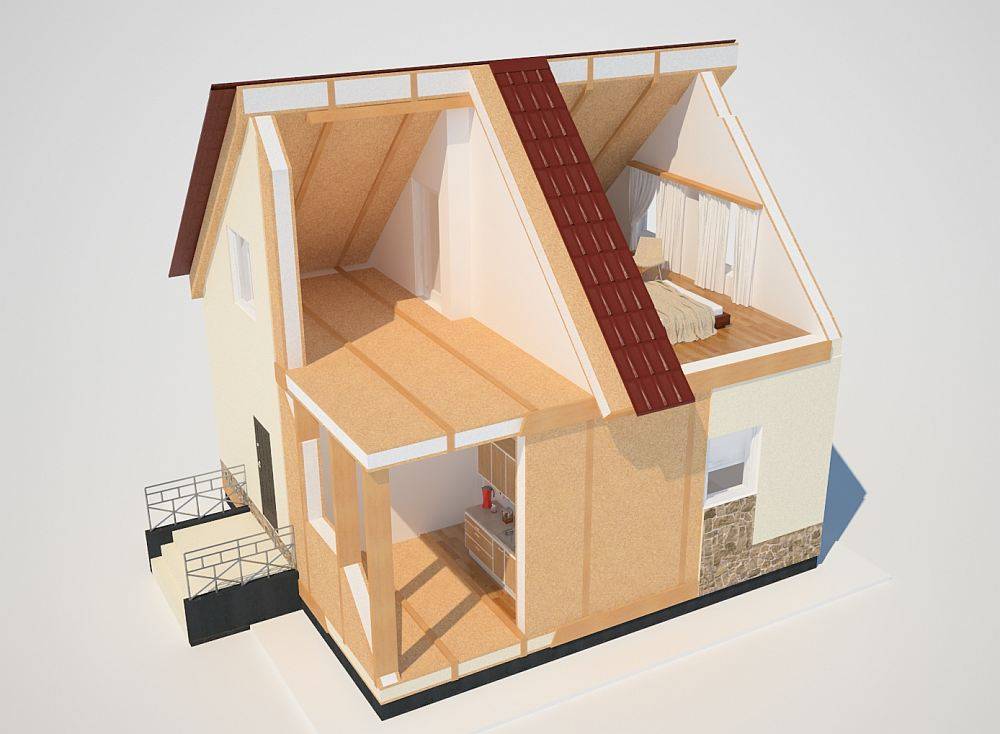

№2. Проект «Дом с мансардой»

Дом, построенный по данному проекту, будут иметь общую площадь 118 м2. Размеры и особенности планировки делают его идеальным решением для небольшой семьи. На первом этаже располагаются просторные гостиная и кухня, это отдельные помещения. Фишка проекта заключается в том, что из гостиной предусмотрен выход на уютную и достаточно вместительную террасу, где можно будет организовывать семейные посиделки и обеды на свежем воздухе. Также на первом этаже располагается небольшой холл и совмещенный санузел.

Второй этаж – это сугубо спальная зона. Тут расположены две спальни приличной площади, из одной есть выход на большой балкон (его площадь равняется площади террасы, которая под ним и расположена). Огромный плюс проекта – на втором этаже есть свой санузел, так что спускаться вниз не придется. Высота потолков на первом этаже – 2,4 м. Такую же высоту в самой высокой точке получил мансардный этаж, но из-за наклона потолка в отдельных частях комнат второго этажа высота составляет 1,4 м, но грамотный дизайн способен нивелировать эту проблему.

Из чего делают сэндвич панели

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

• Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
• Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
• Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
• Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

• Стеновые бывают:
  • шириной от 1000 до 1200 мм:
  • толщиной от 60 до 260 мм.
• Кровельные:
  • ширина — 1000-1600 мм;
  • толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Особенности каркасно-панельного дома

Самым главным преимуществом канадского дома является полное отсутствие усадки

Кроме такого веского критерия в пользу панельно-каркасного можно добавить и такие преимущества:

• Коттедж по канадской технологии можно возводить в самые сжатые сроки. Чаще всего от начала стройки и до её конца проходит всего 2 месяца.
• Панельно-каркасные коттеджи можно строить в любое время года. Лишь бы не в сезон дождей, чтобы избежать намокания панелей и каркаса дома.
• Дом, собранный из панелей СИП по подготовленному каркасу отличается низкой теплопроводностью. Так, стены, напоминающие своеобразный строительный сендвич, способны удерживать тепло в доме длительное время.
• Высокая энергоэффективность при отоплении такого коттеджа. Опять же за счёт качественно собранных стен из СИП панелей.
• Кроме того, масса готового дома не превышает 40 тонн, что позволяет сэкономить на монтаже фундамента. Здесь можно будет устроить облегченный вариант базиса типа свайный или ленточный мелкозаглубленный.

№9. Проект «Импала»

Этот проект устроит самую широкую аудиторию. Дом получится не большим и не маленьким, в нем будет все необходимое, и при желании в нем поместится немало гостей. Козырь дома – уютная крытая терраса, где можно будет и обедать, и праздники отметить. Попасть на террасу можно как с улицы, так и из кухни-гостиной. На первом этаже также компактно разместилась спальня, санузел и холл.

Второй этаж – это пространство для релакса и отдыха. Тут расположились три почти одинаковые спальни и санузел

Очень важно, что на балкон можно попасть из холла: никто из домочадцев или гостей не будет жаловаться, что кому-то досталась спальня с балконом, а кому-то – обычная. На балконе площадью чуть более 6 м2 можно поставить небольшой кофейный столик и несколько стульев – получится отличное пространство для завтраков

Общая площадь дома 132 м2.

Немецкий каркасно-панельный дом

Немецкие каркасно-панельные дома отличаются продолжительным сроком службы, достигается это за счет использования качественных сухих материалов и производства всех деталей в заводских условиях, высокой скорости возведения и отсутствия усадки конструкции.

Производство панельно-каркасных домов ведется из следующих материалов:

• Струганный высушенный брус;
• Базальтовый утеплитель, защищенный от возгорания;
• В качестве внутренней обшивки используется цементно-стружечная плита.

Панельно-каркасный по немецкой технологии.

Внутренний каркас выполняется из сосны, которая проходит строжайший контроль и специальную процедуру сушки. Базальтовый утеплитель не подвержен усадке, он позволяет надежно защитить постройку от холодного уличного воздуха даже в регионах крайнего севера.

Панельно-каркасные дома, построенные по немецкой технологии, защищены от возгорания и отличаются огневой устойчивостью. Если возгорание все же произошло, материалы не выделяют токсичных и опасных для человека веществ.

Преимущества и недостатки

Полезная площадь внутри строения увеличивается за счёт небольшой толщины стен

Строительство из сэндвич панелей настолько популярно по причине многочисленных достоинств этой технологии:

1. Коробка дома быстро и легко собирается. На монтаж небольшого дома может уйти несколько недель.
2. Строительство может вестись при любых температурах окружающего воздуха.
3. Полезная площадь внутри строения увеличивается за счёт небольшой толщины стен.
4. Высокие теплоизоляционные характеристики. Постройка довольно быстро прогревается и хорошо держит тепло, поскольку основную часть конструкции стены составляет утеплитель. В итоге в ходе эксплуатации дома вы получаете существенную экономию на отоплении.
5. Панели не деформируются и не подвержены усадке, поэтому отделочные работы и заселение в дом можно проводить сразу после возведения коробки.
6. Высокие звукоизоляционные характеристики материала повышают комфортность проживания в доме.
7. Поскольку удельный вес панелей небольшой, для строительства дома не нужен мощный фундамент. Вы можете существенно сэкономить на обустройстве облегчённого основания.
8. СИП панели – довольно прочный материал, который в состоянии выдержать любые погодные катаклизмы.
9. Транспортировка этого материала не составит труда.
10. Дом, построенный по каркасно-панельной технологии из СИП-панелей, имеет самую приемлемую цену.

Нельзя утверждать, что дом, монтируемый из ОСП со связующим из смол и синтетического пенополистирола, – это экологически чистое жилище

Однако прежде чем построить дом из сэндвич панелей, вам стоит узнать о недостатках этого материала:

1. Хоть производители утверждают, что срок службы этого стенового материала составляет 50 лет, на самом деле изделия могут прослужить без потери эксплуатационных характеристик не более 30-35 лет.
2. Прочность такого дома под вопросом, ведь при желании легко можно прорубить топором дыру в стене.
3. Нельзя утверждать, что дом, монтируемый из ОСП со связующим из смол и синтетического пенополистирола, – это экологически чистое жилище.
4. Высокая герметичность постройки – ещё один минус, ведь для комфортного проживания нужна вентиляция. Именно поэтому во всех таких домах должна монтироваться эффективная система приточно-вытяжной вентиляции. А это влечёт за собой дополнительные расходы, которые сводят на нет экономию на монтаже.
5. Горючесть материала. Кроме того, в процессе горения выделяются токсичные вещества, а сам пенополистирол быстро плавится и течёт.
6. По причине высокой герметичности постройки вместо традиционного радиаторного отопления лучше использовать особый вид – воздушную систему.
7. Из-за плохой вентиляции и высокой герметичности в теплоизоляционном материале может возникать плесень и грибок.

Особенности конструкции

Дизайн и планировка каркасного дома могут быть любыми. Еще один немаловажный момент: его можно в любой момент перестроить. Для этого потребуется лишь снять обшивку, чтобы заменить в ней какие-то детали. Каркас в таком случае останется нетронутым.

Чего нельзя сказать о доме из СИП-панелей, который невозможно перестроить без того, чтобы не разобрать его до основания. Тогда речь будет идти уже не о перепланировке, а о полноценном строительстве нового жилья. Кроме этого, в силу того, что все панели для будущего дома изготавливаются заранее, то вариантов планировки домов из СИП-панелей не так уж много.

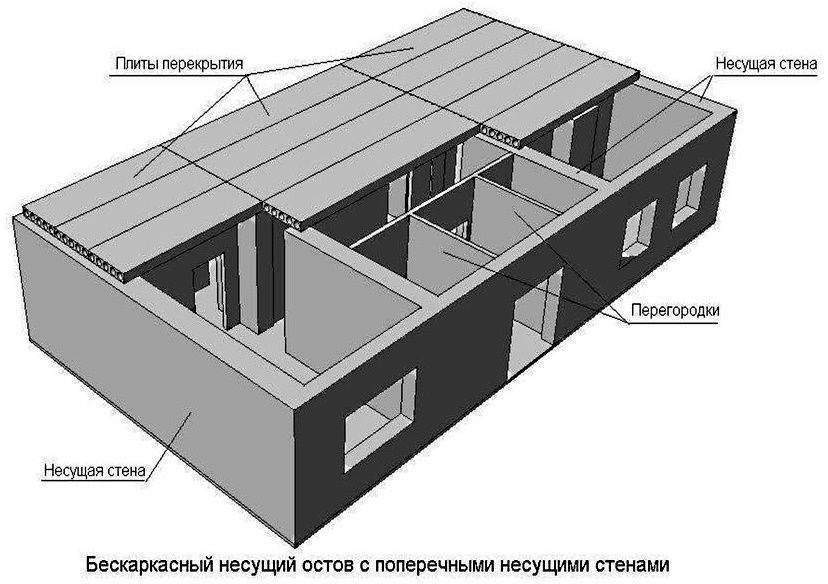

Что такое современная панель ЖБИ для строительства частного дома

Даже если судить только по названию, железобетонная панель это бетонная плита, внутри которой есть стальная арматура, которая улучшает сопротивляемость бетона к механическому воздействию и повышает прочность при боковых нагрузках.

Все панели подразделяются на три вида:

• Наружные.
• Внутренние межкомнатные плиты.
• Перекрытия.

Внешние стены бывают как одно, так и двух и трехслойными. В последнем варианте внутренняя прослойка – это утеплитель, а наружная поверхность плиты изготавливается из высокопрочного бетона.

Стеновые панели, в свою очередь, делятся на такие типы:

• Несущие.
• Самонесущие.
• Навесные плиты.

Из названия понятно, что начальные являются основой здания. Следующие панели – самостоятельные элементы и фиксируются они с несущими стенами и перекрытиями дома.

Ж/б дом собирается из плит различного назначения, что оптимизирует общую стоимостьИсточник mypresentation.ru

Плиты OSB (или ориентированно-стружечные) для каркасного дома

Это самый популярный вид плитного материала, используемого в каркасных домах. Плиты OSB (Oriented Strand Board) или ОСП (ориентировано-стружечные плиты) не пропускают влагу, устойчивы к внешним факторам и применяются как для внешней, так и для внутренней отделки.

Название этого стройматериала говорит само за себя: стружки, входящие в его состав, сориентированы таким образом, что во внутреннем слое они расположены поперек стружек, находящимся в наружных слоях плиты. Склеены между собой стружки специальными смолами, в которые добавлен синтетический воск.

Материал подвергается обработке прессом под воздействием высоких температур, после чего плита готова к применению. Выделение токсичных составляющих происходит при температуре свыше 200 °С, материал с пометкой ЭКО считается безвредным для здоровья.

OSB-плиты для каркасных домов производятся разной толщины и плотности, в зависимости от области применения. Существует четыре вида этого материала:
• OSB 1 – имеет низкую плотность и не любит влагу, поэтому мастера предпочитают использовать такую плиту для изготовления мебели;

• OSB 2 – плотность, как и прочность этой плиты несколько выше предыдущей, но устойчивость к влаге также невысокая. Применять можно для внутренней обшивки дома с условием, что влажность помещения не повышенная;
• OSB 3 – высокая плотность и прочность, выдерживает некоторое время воздействие влаги, но применять такую плиту снаружи дома можно, только предварительно обработав ее защитным слоем краски;
• OSB 4 – самый дорогой материал, повышенная прочность и влагостойкость которого позволяют использовать его для наружной обшивки здания без дополнительных обработок.

 Положительные стороны плит OSB

К положительным характеристикам плит OSB при строительстве каркасного дома можно отнести следующие качества:

• стабильность формы;
• наличие добавок от грибка и плесени;
• большие размеры, что позволяет закрывать большие площади с уменьшением расхода материала и количества стыков;
• сравнительно высокая тепло и шумоизоляция;
• отсутствие деформации в течение долгого времени;
• высокая прочность соответствующих классов материала, способного выдерживать большие нагрузки;
• легко поддается обработке;
• плотность и структура такой плиты обеспечивает надежное к ней крепление элементов;

 Отрицательные характеристики OSB

Присутствуют и отрицательные характеристики у плит OSB: некоторые производители, не соблюдающие экологические нормы, добавляют в состав этого материала химические вещества, вредные для здоровья. Такие плиты небезопасны в применении, поэтому для внутренней отделки нужно выбирать материал с пометкой Green или ЭКО.
OSB (ОСП) плиты в СИП

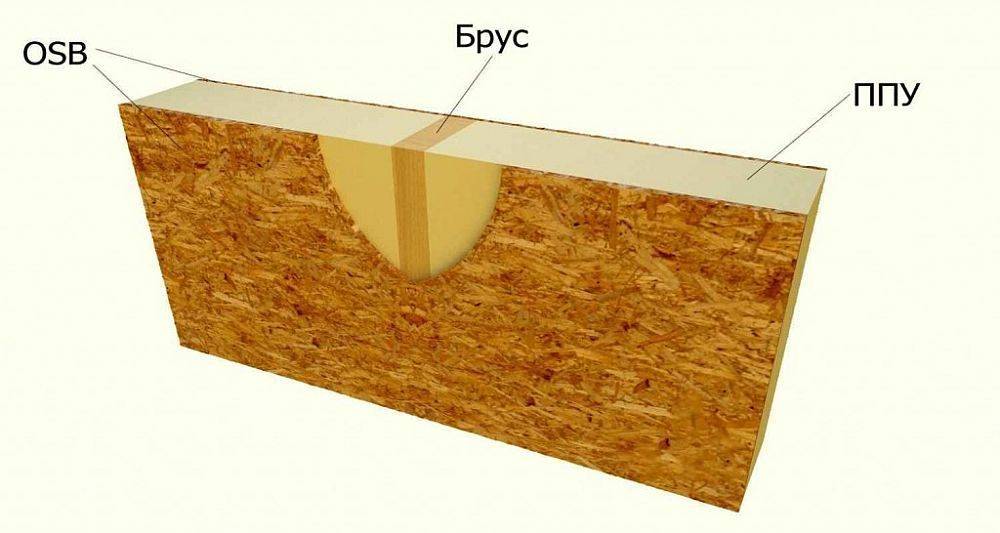

 В двух словах, СИП – структурная изоляционная панель. Она представляет собой «слоеный пирог»: внешними слоями являются ОСП плиты, а в середине находится пенополистирол, который является высококлассным утеплителем. Учитывая то, что вся эта конструкция склеивается между собой под прессом, в итоге получается прочная панель, способная нести большие нагрузки и обладающая такими свойствами, как шумоизоляция и теплоизоляция.

Изготавливаются СИП панели для каркасного дома с применением утеплителя разной толщины. Например, для межкомнатных перегородок предусмотрены панели, общей толщиной в 100 мм, а для несущих стен используются панели, толщиной в два раза больше.

Сэндвич-панель: что это такое

Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).

Строение сендвичной панели с внутренним слоем из пенополистирола

Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.

Обратите внимание! В некоторых случаях панели производятся с добавлением четвертого слоя, в качестве которого выступает гипсокартон. Добавление последнего в структуру сендвича позволяет усилить огнестойкость конструкции

Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.

Производство сэндвич-плит из оцинкованной стали и минваты

Эксплуатационная область панелей, выполненных в виде сендвича

Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:

• жилые дома;
• спортивные сооружения;
• офисные и административные здания.

Такие изделия подразделяются по назначению на 3 основные разновидности:

• для стен;
• для кровли;
• для окон.

В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.

Сендвичные панели применяют в строительстве различных зданий

Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.

Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.

Достоинства и недостатки сендвич панелей

При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:

• высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
• выгодная стоимость;
• возможность организации не только механической защиты, но и теплоизоляции;
• отсутствие необходимости в дополнительном утеплении здания;

С помощью сендвич плит можно построить здание в кратчайшие сроки

• небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
• для монтажа таких плит нет необходимости использования специальной строительной техники;
• фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.

Полезная информация! Сендвичные панели применяются не только в качестве основного строительного материала, но и могут использоваться для облицовки здания. В этом случае они выступают в качестве дополнительной тепловой изоляции.

Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:

• готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
• при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.

Для монтажа крупногабаритных панелей придется использовать специальную технику

Дома из SIP-панелей

Каркасные дома сип собраны из панелей, сделанных по принципу сэндвича: блок полистирола, вклеенный между листами ОСП с помощью полиуретанового клея. Применение ориентированно-стружечных плит значительно ускоряет строительство, так как уже объединены три слоя и остается только обшить их отделочными материалами снаружи и внутри. Утеплитель не нужно монтировать отдельно и дом строится быстрее, чем классический каркасник.

Особенности конструкции

SIP-панели изготавливают на заводе. На лист ОСП наносят полиуретановый клей, кладут полистироловую плиту, снова клей, сверху — второй лист ОСП и прижимают прессом. Листы ОСП выступают за края полистирола на 2,5-5 см. Таким образом получается «паз», который используется для крепления панели к брусу каркаса. Качество панелей определяется маркой полистирола, ОСП и правильностью геометрии.

Строительство дома из сип-панелей начинают с фундамента. После того как фундамент готов, делают обвязку из бруса и нижнее перекрытие из сип-панелей. Затем строят каркас, в котором шаг вертикальных стоек равен ширине панели, и начинают сбоку дома. Панели крепят к стойкам способом «шип-паз», предварительно нанеся на полистирол монтажную пену. В результате все пустоты в месте стыка оказываются полностью заполнены.

Достоинства и недостатки дома из SIP-панелей

Достоинства:

• быстрота монтажа;
• не нужна сложная техника — легкие панели рабочие монтируют вручную, для сборки дома достаточно бригады из 3-5 человек;
• пенополистирол — самозатухающий материал, если панель вынести из зоны огня, она погаснет. поэтому строение из сип-панелей с точки зрения пожаробезопасности лучше деревянного;
• для поддержания комфортной температуры достаточно электрических обогревателей.

Недостатки:

• небольшой по сравнению с кирпичными домами срок службы панелей — условный минус. Некоторые производители уже заявляют о проведении тестов, показывающих, что полистирол не разрушится около 80 лет;
• проконтролировать качество изготовления сип-панелей заказчик не может. Если внутри есть полость, образуется мостик холода, и усилия по отоплению дома сводятся на нет. Нарушение геометрии приводит к сложностям в монтаже. Единственный способ избежать ошибок — обращаться к производителям, использующим качественные сертифицированные составляющие и дающим гарантию.
