Каркасный дом своими руками: фото этапов строительства

Нижняя обвязка и пол

Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.

Инструкция по устройству лежня включает следующие этапы:

  1. После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
  2. Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
  3. Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
  4. Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
  5. Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.

Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».

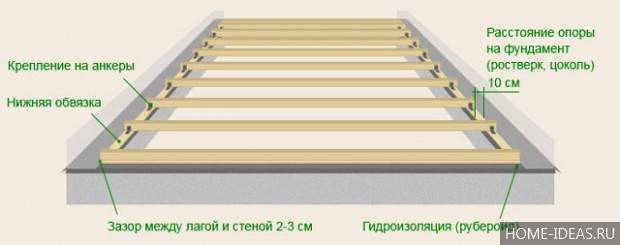

Ставим обвязку и лаги

Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.

Утепление и настил пола

Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:

  1. Насыпные. Это может быть керамзит, вермикулит или граншлак.
  2. Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
  3. Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
  4. Жидкие. Специальные составы – полиуретаны или эковата.

А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.

Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.

Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида

Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие

Возводим каркас

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.

Каркас каркасного дома

На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.

Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди

Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.

Варианты крепления для каркасного дома

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.

Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

Схема каркаса

Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.

Таким же похожим образом делается каркас крыши, в который входит стропильная система.

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

  • сооружение стены на полу и последующая ее установка в вертикальном положении;
  • сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Монтаж уже собранной стеныИсточник serbet.edg.access.ly

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Есть два варианта сборки каркаса: на саморезы или на гвозди.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если наружная отделка будет жесткой – возможен такой вариант монтажа укосовИсточник doma-vmoskve.ru

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.

Установленные вертикально стойки закрепляются укосамиИсточник goroddomov.ru

Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:

  • Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
  • Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

  • Оптимальное соотношение цены и качества.
  • Легко поддаются обработке – резке, сверлению, шлифовке.
  • Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
  • Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
  • Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

  • Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
  • Не боятся грызунов.
  • Экологически безопасны. Не выделяют в воздух вредные вещества.
  • Пожаробезопасны, относятся к категории слабогорючих материалов.
  • Хорошо сохраняют тепло.
  • Имеют хорошую паропроницаемость, являются «дышащими».
  • При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

  • Большой вес.
  • Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
  • Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

  • Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
  • Экологически безопасный.
  • Плиты имеют малый вес.
  • Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

  • не боится низких температур;
  • легко поддается обработке;
  • высокая прочность на сжатие;
  • доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

  • Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
  • Их стыки должны приходиться на середину каркасного бруса.
  • Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
  • Саморезы вкручивают с отступом от края плиты не менее 10 мм.
  • Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Каркасное жилье из древесины

Суть данной технологии заключается в возведении сначала конструкции из стоек и балок, с последующей обшивкой внутри и снаружи

Самые лучшие материалы для домов – это брус, выполненный из клееного шпона. Конструкционно стены деревянного каркасного дома состоят из следующих элементов:

  1. Внутренняя и внешняя обшивка;
  2. Утеплители;
  3. Пароизоляционный материал;
  4. Ветрозащитная мембранная составляющая;
  5. Отделка фасадной части.

Чтобы построить каркасный дом применяются разные современные технологии:

  • Каркасно-рамочные – это сборка каркаса на фундаментной основе, что предполагает нижнюю и верхнюю обвязку, стойки, ригели, между которыми делаются окна, дверные проемы.
  • Каркасно-брусовые – технология почти одинаковая с каркасно-рамочной, однако стеновые панели заполняются брусом и внешне дом мало отличается от брусового.
  • Фахверковая – это самые элитные дома, в которых для обустройства каркаса применяется только клееный брус, что значительно повышает практические и эстетические качества строения.

Каркасное строительство – это проекты на любой вкус и кошелек, причем выполнение домов отличается следующими достоинствами:

  1. Очень быстрая сборка;
  2. Разнообразие архитектурных форм;
  3. Эстетика внешнего вида;
  4. Сниженная цена.

Минусы:

  1. Обязательное утепление конструкций;
  2. Сниженная экологичность домов.

И, конечно, с течением времени потребуется подновление утеплителя, так как древесина служит намного дольше, чем материалы искусственного происхождения.

Понимая, какие технологии строительства применяются при строительстве современных домов, пользователь может выбрать для себя идеальный вариант. Разнообразие материалов, ценовая составляющая, эстетика – ассортимент огромен. Но, просматривая проекты будущих домов, не стоит забывать о главном – качество материалов. Только при подборе надежного поставщика, знакомого со всеми нюансами, вы получите дом, который будет сохранять идеальный внутренний баланс, станет действительно камфорным для проживания.

Что касается декора, то отделочный материал нечасто используется в деревянных домах, эстетика натуральной древесины не требует дополнительного украшения, а вот интерьер деревянного дома можно подобрать любой: для срубов – это русский стиль, для более современных материалов – европейский или «кантри», все зависит от фантазии и возможностей хозяина дома.

Инженерные системы

Чтобы построить каркасный дом, необходимо предусмотреть внесение в проект всех инженерных сетей. Они прокладываются в строгой последовательности, и начинать нужно с фундамента. В случае применения бетонного основания все технологические отверстия под коммуникационные системы нужно сделать в момент заливки, чтобы после застывания не заниматься сложным сверлением отверстий.

Электрическая система состоит из распределительного щита, электропроводки, розеток и заземления. Расстояние между точками под розетки должно составлять не более 4 м. Рядом с источниками воды устанавливаются розетки с крышками. Вентиляционная система включает в себя воздуховоды с отверстиями. Стоит ли напоминать, что от правильной разводки труб и проводов зависит удобство доступа и пользования кранами, выключателями, а также функционирование стоков и отвод канализации?

Оконные и дверные проемы

Стены необходимо собирать на изготовленном полу. В этом случае вам будет работать намного удобнее. Обязательно нужно учитывать, что необходимо соблюдать все размеры. У вас стены не должны получиться короче или длиннее уже смонтированного пола. Для того чтобы уяснить суть всех процедур, необходимо рассмотреть пошаговое руководство:

  1. Сначала нужно определиться с тем, какая будет у здания высота. Например, черновой потолок может быть на высоте 2,8 м. Значит, необходимо делать вертикальные стойки примерно на 15 см ниже.
  2. Между стойками должно быть расстояние, которое выбирается исходя из ширины утеплительного материала. Стандартный размер составляет около 60 см. В том случае, если утеплительный материал ватного типа, рекомендуется уменьшить расстояние между стойками до 57-58 см, в этом случае вы обеспечите более плотное соприкосновение листов.
  3. Нижнюю и верхнюю доски необходимо раскладывать на полу и разметить те места, в которых будут устанавливаться стойки. Затем необходимо их разложить и пробить при помощи гвоздей 120 или 150 мм длиной. Допускается дополнительное скрепление при помощи уголков.
  4. В случае если стена слишком большая, необходимо собрать ее из нескольких элементов. Также это можно сделать в том случае, если работы выполняются в одиночку. Дело в том, что большая конструкция имеет соответствующий вес. Если же уменьшите массу, то с ней будет работать проще. Выполнять все работы нужно строго по схеме каркасного дома. Своими руками воплотить это вполне реально, но придется учитывать рекомендации.
  5. Для того чтобы придать жесткость конструкции, необходимо установить перемычки между стойками. Обычно используют 1-3 перемычки в промежутке между соседними стойками. Очень часто мастера монтируют перемычки в шахматном порядке.
  6. Согласно плану дома необходимо обустроить дверные и оконные проемы.

Зачастую мастера забывают при сборке учитывать толщину досок. В этом случае стены получаются не той длины, какой хотелось бы.

Начало постройки и основная разметка

Перед тем, как что-либо делать, нужно создать хотя бы простейший чертеж или эскиз. В нем должен содержаться план, – количество этажей, высота потолков, компоновка помещений. Это будет схема для постройки каркасного дома своими руками. Конечно, в процессе будут вноситься какие-то изменения, но общее видение будущего строения должно присутствовать.

Для начала производится разметка участка под будущий дом. Пользуясь рулеткой, угольником и деревянными колышками, очерчиваем площадь.

Фундамент может быть нескольких видов:

  1. Свайно-винтовой;
  2. Столбчатый;
  3. Ленточный.

Свайно-винтовой фундамент примечателен тем, что не требует применения дорогостоящих материалов, по способу создания очень прост и позволяет устанавливать сваи даже на неровной поверхности участка. Сваи устанавливаются так, что можно компенсировать кривизну плоскости. Металлические сваи закручиваются в грунт и становятся опорными точками для основы дома. После их установки верхние части свай, возвышающиеся над землей, обвязываются металлическими швеллерами или двутавром в виде рамы (так называемый, стальной ростверк). Поверх ростверка кладутся массивные брусья, к которым будут монтироваться остальные элементы дома.

Закручивание винтовых свай вручную – физически тяжелая работа, для механизированной установки придется обращаться в специальные фирмы.

Столбчатый фундамент рассчитан на более серьезные нагрузки, при его постройке применяют железобетонные столбы, кирпичные конструкции, бут и бутобетон. Даже на «сложных» грунтах можно получить надежный фундамент.

Ленточный тип состоит из замкнутого контура железобетонных балок, с поперечинами внутри. Бетонирование может производиться своими силами, но для анализа грунта и проектирования оптимальной конструкции придется обратиться к профессионалам. Например, высокий уровень грунтовых вод сделает проект нецелесообразным (с точки зрения финансовых затрат).

На этапе постройки фундамента, нужно продумать систему канализации и водоотведения, если планируется ее подводка к дому.

После создания фундамента нужно провести его гидроизоляцию. Это делается «горячей» укладкой рубероида совместно с битумной мастикой на верхнюю часть основания фундамента, желательно, в несколько слоев.

При самостоятельном бетонировании обязательно предусматривать каналы для отведения влаги, которая будет скапливаться под фундаментом; ее скопление будет постепенно разрушать материал – «вода и камень точит».

Плитное основание

Это последний вариант фундамента, который набирает популярность. Стоимость данного варианта не очень маленькая, но у него имеются большие плюсы. Например, такое основание очень надежное, универсальное, долговечное. Его можно применять в качестве чернового пола в доме. В схеме каркаса каркасного дома такой элемент конструкции использовать лучше всего.

В этом случае при осуществлении внутренней отделки вам не придется тратить деньги на изготовление чернового пола. Довольно часто применяются плитные типы фундамента с ребрами жесткости. В этом случае вы сможете сэкономить на закладке, а также усилить конструкцию дома в целом.

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

  • Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.

Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Делаем крышу каркасного дома своими руками

Крыша каркасного дома состоит из стропил, которые изготавливаются из бруса 5×15. Края брусьев стыкуются с помощью торцевого соединения под углом 50-55 градусов и сбиваются гвоздями. Конструкция укрепляется горизонтальной доской и напоминает букву «А». Стропила могут быть собраны на земле, после чего закреплены на каркасе при помощи укосов и  гвоздей 200мм.

К стропилам через каждые 10 см крепятся доски обрешетки. Доски должны выходить за крайние стропила на 20-25 см. На обрешетку стелется рубероид, после чего прикручивается кровельный материал, металлочерепица или обыкновенный шифер.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

  • Ручная циркулярная пила;
  • Дрель-шуруповерт;
  • Углошлифовальная машина (болгарка);
  • Электрический рубанок;
  • Лобзик;
  • Лазерный уровень;
  • Молоток;
  • Ножовка;
  • Топор;
  • Струбцина 2-3 шт.;
  • Степлер;
  • Уголок;
  • Рулетка;
  • Пачку строительных карандашей;
  • Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Дом по канадской технологии – плюсы и минусы

Каркасное строение имеет много положительных сторон, например:

  1. Стоимость – если пересчитать на квадратные метры, то она самая низкая, что делает эту технологию популярной во всем мире.
  2. Скорость возведения – бригада из трех человек может построить дом всего за 1 месяц, при условии, что фундамент под строение был уже подведен. Полностью конструкция будет готова через 2 месяца – вместе с внутренней отделкой.
  3. Низкая теплоемкости и теплопроводность – современные теплоизоляторы помогают создать комфортные условия для проживания – как летом, так и зимой. Кроме этого, каркасная конструкция позволяет экономить тепловую энергию – достаточно отапливать только те помещения, которые необходимы в данный момент.
  4. Эстетичность – уже в процессе строительства можно провести в стенах все необходимые коммуникации, «замуровать» электрокабель и проводку, смонтировать вентиляционную систему.
  5. Нет необходимости возводить заглубленное основание, так как вес каркасного строения небольшой.
  6. Нет необходимости давать строению время на усадку. При строительстве каркасной конструкции используются сухие материалы, которые не дадут усадку впоследствии.
  7. Экологичность – при строительстве используются только натуральные материалы, которые соответствуют санитарным нормам и безопасны для человека.
  8. Простота отделки внутри строения – стена обшиваются современными плитными материалами, которые не нуждаются в оштукатуривании, что существенно сокращает время, потраченное на отделку.
  9. Устойчивость к перепадам температур – стоит отметить, что каркасное строение – это своего рода термос, который удерживает тепло. Такое строение можно отапливать периодически.
  10. Сейсмоустойчивость – такая конструкция может выдержать колебания до 9 баллов.
  11. Строительство можно проводить в любое время. Даже фундамент можно обустроить свайно-винтовой.
  12. Простота возведения – для строительства не нужно применять тяжелую технику, достаточно небольшой строительной бригады.
  13. Микроклимат – материалы для строительства натуральные, они «дышат», поэтому в помещении создается определенный микроклимат.

Но если не рассказать о минусах каркасных конструкций, картина будет неполная:

  • быстрая воспламеняемость – за несколько минут каркасная конструкция выгорает полностью, даже стен не остается;
  • опасность возникновения грибка и плесени – в климатических зонах, где идут частые дожди, сырость может появиться в любой конструкции. В доме, сооруженном по каркасной
  • технологии, этот показатель очень высокий, поэтому еще при возведении нужно точно рассчитать «точку россы»;
  • низкая шумоизоляция – это, безусловно, значимый недостаток, но его можно исключить, уложив в стены специальный звукоизоляционный материал;
  • трудность внутренней отделки – невозможность повесить на стены тяжелые предметы, если заранее не предусмотреть закладные.

Но если подойти к строительству со всей ответственностью, то можно исключить недостатки, например, соблюдать технику безопасности и обработать конструкцию различными антисептическими пропитками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
