Что такое кессон
Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.
Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка
В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.
Виды кессонов
Стандартные габариты кессонов различных типов
Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:
- круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
- квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
- прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

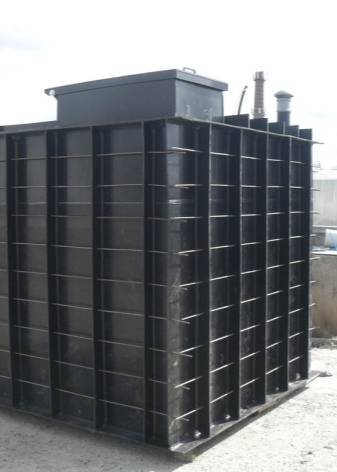

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.
Пластиковый кессон имеет множество преимуществ перед другими конструкциями
Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.
Устройство и особенности приямков для скважин
Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

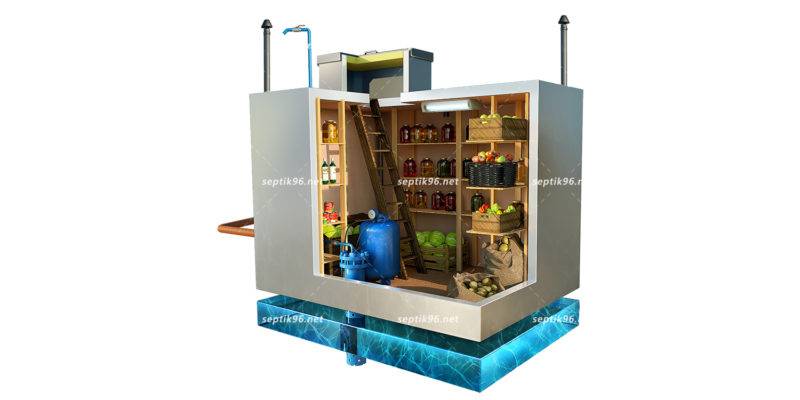

Схематическое изображение кессона для скважины
При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.
Утепление заглубленного кессона
Теплоизоляцию производят для защиты погреба от повышенных температур и от выделения конденсата на поверхности. Защищать требуется и стены, и дно капсулы. Наиболее оптимальным способом будет выкладывание глиной толщиной в 20 см по внешней и внутренней поверхности.
Не забываем утеплить кессон
Для большей надежности стены и полы понадобится покрыть цементом толщиной в 2 см. Для лучшей сцепки предварительно делают проволочный каркас, после на него крепится сетка. Только затем наносят штукатуру. Пол заливается цементом на 4 см. Можно дополнить утепление стекловатой либо обычными одеялами.
Таким образом, для выбора кессона следует только тщательно проанализировать место установки капсулы и взвесить все «за» и «против». Металлические кессоны для погреба отличаются прочностью, но требуют дополнительных работ по защите от влаги. Установка круглых капсул – довольно тяжелая процедура, а монтаж кессона пластикового значительно проще, чем из других материалов. Подвал с установленным кессоном спасет и сохранит урожай и запасы, если его правильно выбрать и смонтировать.
Определите, какие габариты кессона потребуется — стандартные 2000*2000*2000 мм или же иные, затем можно будет установить, сколько тысяч рублей будет стоить кессон габаритов 2000*2000. После потребуется рассчитать средства, которые потребуется на готовую конструкцию. Не стоит забывать, что понадобится лестница и разные лакокрасочные материалы.
Особенности подводок для газа
При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:
- шланги из ПВХ, которые армированы полиэфирной нитью;
- из синтетической резины с оплеткой из нержавеющей стали;
- сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.
Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.
Подготовка к строительству и монтажу кессона
Независимо от того, какому кессону отдано предпочтение – промышленному или самодельному, работу начинают с подготовки котлована. Вокруг скважины роют яму так, чтобы труба была смещена от центра, – это упростит обустройство скважины и сделает удобнее дальнейшее обслуживание.
Подготовка котлована для обустройства кессона
В случае установки фабричной емкости из пластика или металла глубину котлована делают меньше высоты кессона – его верхушка должна выступать над уровнем почвы на 15 см. Для бетонных и кирпичных колодцев ямы углубляют, рассчитывая положение крыши на уровне земли. От кессона к дому роют траншею для прокладки водопроводной трубы и электрокабеля.
Особенности и назначение
Устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования
Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:
- Вакуумный или погружной насос.
- Фильтрационное оборудование.
- Расширительный бак.
- Приборы для управления работой насоса и других систем водоснабжения.
- Запорную арматуру и систему трубопроводов.
Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.

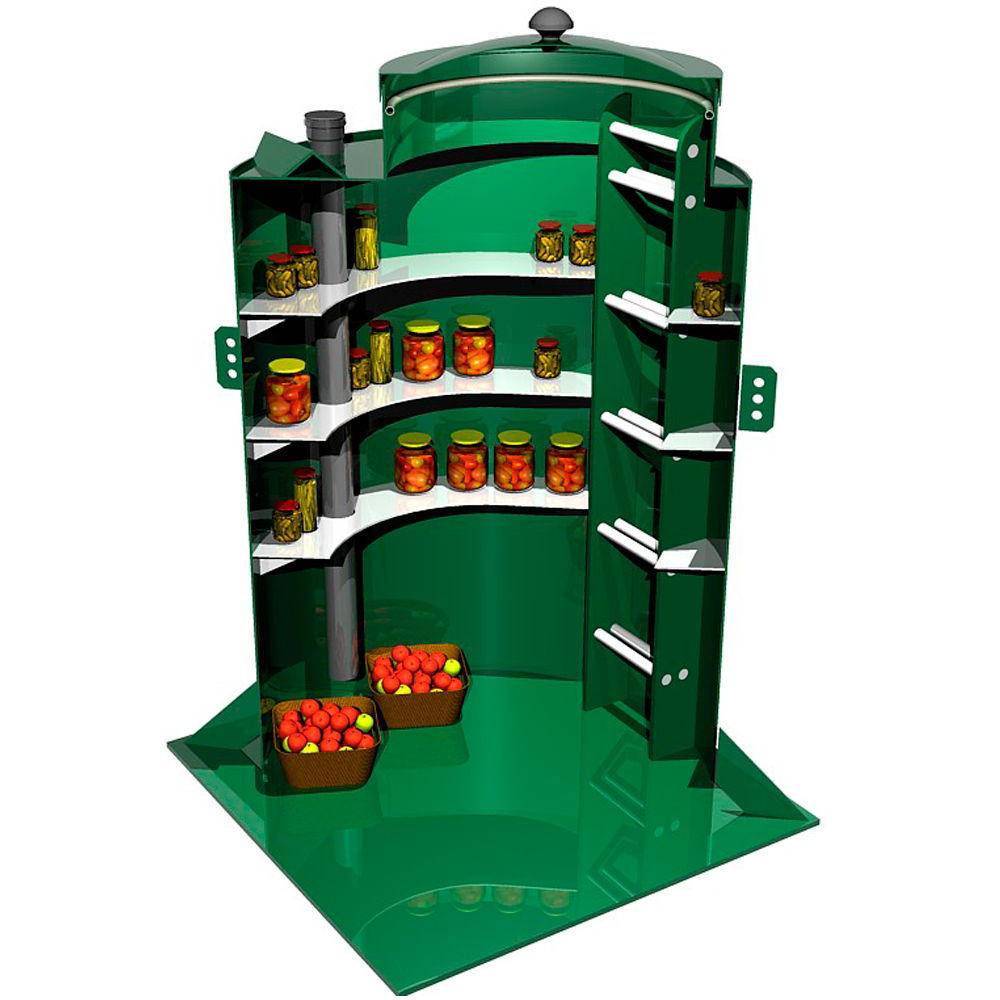

Кессоны из пластика
Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.
К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.
Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.
Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:
- электрический насос для подъема воды из скважины;
- система фильтрации и очистки воды от взвешенных частиц;
- электроуправляемые клапаны;
- накопительный бак для воды;
- приборы, измеряющие температуру и давление воды;
- схема управления насосом и очистными устройствами.
Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.
В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.
Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.
Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.
Монтаж своими руками

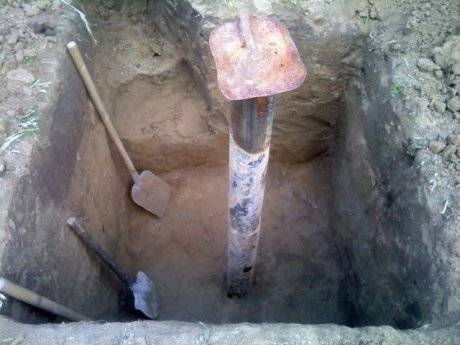

Для установки кессона нужно правильно подготовить участок:
- На выбранном месте выкапывается котлован, он должен быть шире кессона примерно на полметра.
Обратите внимание: если грунт на дачном участке имеет повышенную влажность, то для сооружения водосборника нужно выкопать небольшую ямку посередине котлована.
Процесс установки кессона в котлован
Для дополнительной теплоизоляции и гидроизоляции сооружаем подушку. Для этого на дно котлована нужно залить глинистую смесь и сверху присыпать песком, далее, получившуюся массу утрамбовать.
Вертикально и параллельно в котлован опускаем с двух сторон бревна, они помогут установить кессон точно посередине.
При помощи прочной веревки, которая должна быть закреплена на дереве или любой другой прочной конструкции, опускаем кессон в котлован. При этом один человек ослабляет веревку, а остальные направляют каркас. Далее, после установки в котлован, выравниваем кессон по должному уровню.
Если выбран металлический кессон, то его нужно обязательно обработать антикоррозийными составами снаружи и внутри
Если же бетонный, то нужна дополнительная тепло- и гидроизоляция.
Обратите внимание: не экономьте на дополнительной тепло- и гидроизоляции, это очень важно для функционирования кессона и его долговечности
Теплоизоляцию делают при помощи густой глины, а сами стенки обмазывают битумными смесями.
Далее приступаем к монтажу самого кессона:
- Сверлим отверстие для вентиляции и заделываем все стыки.
- Для улучшения надежности, стенки и дно кессона оштукатуриваются цементным раствором, приблизительно двадцатимиллиметровым слоем.
- На дно кессона привариваем трубу с вентилем, первые несколько месяцев эксплуатации вентиль следует держать открытым.
- Если у кессона обнаруживаются проблемы с гидроизоляцией, то необходимо создать дополнительный гидрозамок. Для этого проемы в краях засыпаем густой глиной, после обязательно утрамбовываем.
- Засыпаем кессон песком вплоть до люка и тщательно трамбуем его.
- Если кессон устанавливается в гараже или под домом, то монтируется пол.
- Последний этап – внутреннее обустройство: регулируем вентиляцию, ставим лестницу и полки для хранения продуктов.
Как установить кессон для погреба
Все подобные изделия уже являются готовыми для эксплуатации. Кроме того, многие производители предоставляют услугу установки «под ключ». Но большинство владельцев предпочитают проводить монтаж самостоятельно.
Этот процесс включает несколько этапов: рытье и обустройство котлована, наружную гидроизоляцию и утепление, а также помещение самого кессона в готовый котлован. Каждый этап имеет свои особенности, поэтому остановимся на них подробнее.
Обустройство котлована и водосборника
Большинство готовых изделий имеют стандартный размер, в соответствии с которым и роют котлован. В некоторых случаях можно подобрать погреб под уже готовую яму, но это гораздо сложнее.
В дальнейшем это будет сложнее, так как для проведения земляных работ под готовым зданием нельзя применить специализированную технику.
Рисунок 3. Обустройство котлована и водосборника

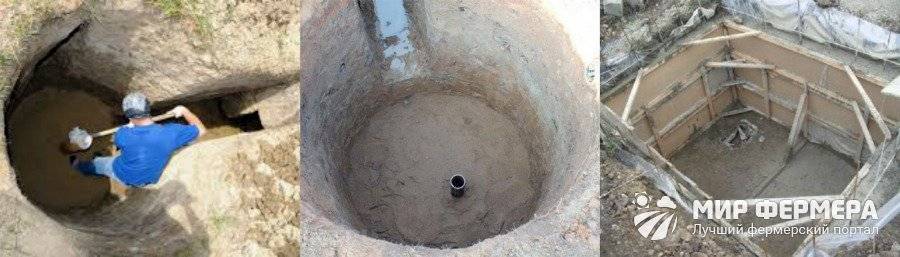

Многие предпочитают рыть котлован вручную. Для этого нужно разметить территорию шнуром, причем глубина ямы должна составлять примерно 2,5 метра. Во время выполнения разметки следует учитывать, что стенки ямы не должны доходить вплотную до стен кессона: между ними рекомендуется оставить промежуток примерно в 50 см.
Часто бывает, что в процессе проведения земляных работ в яму просачивается вода. Она поступает из глубинных слоев почвы, но сдерживается глиной, которую убирают в процессе подготовки котлована. Чтобы он не наполнился водой, в центре нужно выкопать отверстие, глубиной примерно на штык лопаты. Оно будет выполнять роль водосборнике и отведет лишнюю воду (рисунок 3).
Когда котлован будет полностью готов, его дно засыпают слоем песка в 10 см, а для надежности обмазывают гудроном. В некоторых случаях для надежной фиксации днище цементируют или укладывают не него бетонную плиту.
Гидроизоляция
Дополнительная гидроизоляция требуется только в том случае, если вы используете металлическую конструкцию. Наружные стенки корпуса нужно обработать специальными антикоррозийными препаратами и покрасить или покрыть горячей битумной мастикой.
Пластиковым и бетонным изделиям дополнительная защита от влаги не требуется, так как эти материалы не повреждаются водой. Но при этом пластиковые модели, размещенные на участках с близким залеганием грунтовых вод, требуют дополнительного усиления. Это объясняется тем, что под действием давления воды погреб может просто вытолкнуть на поверхность. Чтобы избежать такой неприятности, на дно котлована и самого кессона нужно положить бетонные плиты.
Устройство теплоизоляции
Несмотря на утверждения производителей, что пластиковым погребам не требуется утепление, с практической точки зрения стенки конструкции лучше покрыть теплоизоляционным материалом, особенно, если вы проживаете в холодном климате.
Самый эффективный способ сохранения оптимального температурного режима – покрыть стены и пол котлована слоем глиняного раствора толщиной 200-250 мм, а внутренние стенки и пол кессона покрыть двухсантиметровым слоем цемента. Для этого сначала натягивают сетку из стальной проволоки с размером ячеек 30*30 см. После этого наносят слой штукатурки и дают ей просохнуть. Также можно проводить утепление металлического резервуара стекловатой или плотной тканью.
Установка кессона в котлован
После завершения всех манипуляций с гидроизоляцией и утеплением, переходят к непосредственной установке кессона в котлован (рисунок 4). Для этого в яму опускают два деревянных бревна, которые будут выполнять роль направляющих.

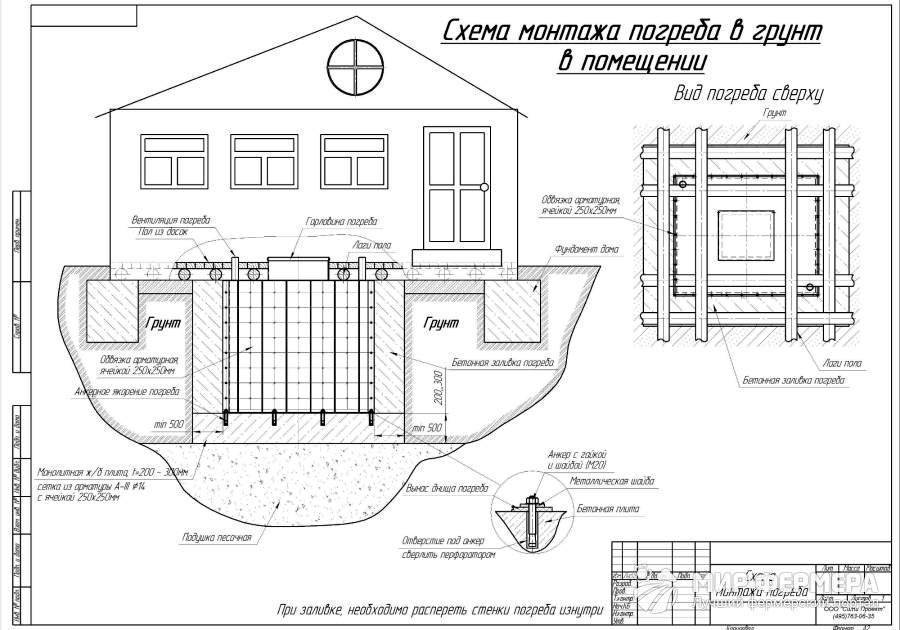

Рисунок 4. Схема-чертеж установки кессона
Для монтажа понадобится несколько человек: один будет постепенно ослаблять лебедку, с помощью которой конструкцию можно привязать к пню или дереву, а еще двое – направлять изделие, чтобы оно точно установилось в яму.
Варианты
Первый способ
- Установите металлический кессон на глиняную подсыпку высотой 200-250 мм, обмажьте наружные стенки мятой жирной глиной.
- Проведите оштукатуривание стен своими руками и пола цементным раствором с внутренней стороны слоем от 20 мм. Предварительно для этого сделайте каркас из проволоки Ø 6-8 мм, натяните на нем стальную сетку и закрепите, ячейки сетки 30х50 мм.
- Приготовьте бетон и залейте им пол на высоту 30-40 мм, разровняйте и загладьте.
- Просушите тщательно штукатурку.
- Обмажьте стальные стены снаружи металлического погреба расплавленным битумом для предохранения их от разрушений и ржавчины.
Установка овощехранилища из металла в гараже
Для входа в погреб сделайте сверху люк шириной от 1 м, установите под ним лестницу из металла или дерева шириной около 500 мм. Ступени последней врежьте в тетиву, а для крепления применяйте гвозди с широкой шляпкой.
Кессон с вентиляцией на загородном участке
Второй способ
Для теплоизоляции можно также использовать старые синтетические одеяла, из-за чего цена погреба будет минимальной.
Вовнутрь них укладывают шлаковату, стекловату или другие материалы, которые не гниют.
- Закрепите надежно теплоизоляционный материал с помощью крючков на поверхности ящика, которые изготовьте из мягкого железа. Из листа толщина 2-3 мм нарежьте полоски: ширина 20-30 мм, длина 100-150 мм.
- Загните один их конец таким образом, чтобы в результате получился крючок. На втором конце полосы просверлите отверстие. Подбирайте количество крючков от размера металлического погреба.
Размеры металлического ящика-кессона
Подготовленный ящик очистите от ржавчины и покройте со всех сторон битумной мастикой или расплавленным битумом.
- Просушите покрытие и установите ящик в подготовленный котлован. При этом от стен последнего до стен погреба должно остаться расстояние около 500 мм.
- Перед установкой дно котлована утрамбуйте и выровняйте, затем положите на него слой гидроизоляции 200-250 мм из мятой жирной глины.
- Залейте глину цементным раствором на высоту 25-35 мм и выровняйте его.
- Поместите в пространство между стенками кессона и котлована доски, отступив 200-250 мм от стенок ящика.
- Вбейте с тыльной части досок 2-3 колышка и прижмите к ним доски.
- Положите между стенками кессона и досками глину, нарезав ее пластами нужной ширины.
Полки внутри кессона и лестница
- Засыпьте между досками и стенками котлована грунт, уплотните его, затем поднимите доски на уровень уложенной глины.
- Насыпьте на данный слой глины грунт до кромки доски и уплотните его. Продолжайте укладывать слой за слоем, изолируя металлический кессон для погреба.
- Внутри изоляцию проведите с помощью керамзита или шлака. Сделайте из досок опалубку и закрепите на ней крючками стойки, а потом обшейте их досками.
- Засыпьте в пространство (50-100 мм) между опалубкой и стенкой керамзит или шлак.
Установка кессона в котлован
Как самому сделать кессон из металла
Как уже было сказано выше, многие владельцы дачных участков не в состоянии изготовить полноценный погреб, так как уровень грунтовых вод нередко достигает поверхности земли весной и осенью. Ситуация типичная, поэтому многие уже решили ее по-своему, например, вкапыванием в землю металлического бака.
Слишком большой размер делать не обязательно, достаточно, чтобы в него можно было вместить все необходимые запасы.
Ниже представлена инструкция по установке.
- Изготовление бака. Если вы не владеете навыками сварки по металлу, лучше пригласите для этого профессионального сварщика. Материалом будет выступать стальной лист, толщина которого не может быть менее 0,4 мм.
Для надежности оснастите бак ребрами жесткости. Тогда он выдержит давление повышенного уровня грунтовых вод в осенне-весенний период.
Установите в нижней части патрубок, предназначенный для сбора грунтовых вод на первом году эксплуатации. Стенки готового бака обработайте гидроизоляционными материалами с двух сторон.
На фото – изготовление металлического бака для овощехранилища
- Готовим котлован. Во время рытья котлована в него могут просачиваться грунтовые воды. Уменьшить их негативное влияние можно выкопав в его середине ямку на глубину штыка лопаты для сбора всей воды. Ямку потом засыпьте песком.
- Устанавливаем бак. Монтаж лучше делать осенью, в период низкого уровня грунтовых вод. Поместите бак в котлован и не закрывайте патрубок на днище.
Необходимо дать свободный доступ внутрь грунтовым водам. Понятно, что в это время хранить в погребе ничего нельзя.
Эксплуатировать его по назначению не следует в течение года. Подождите, пока он прочно усядет в земле. Спустя год очистите его от грунтовых вод, заглушите патрубок, высушите, покрасьте снова внутренние стены и установите ящики и полки для хранения урожая.
Особенности монтажа кессонного погреба
До монтажа кессона следует обеспечить обустройство скважины или подвала. Алгоритм по установке кессонного погреба на территории выглядит так:
- Подготовка котлована. Первым делом на желаемом месте необходим котлован. Для этого убирается 200-230 мм верхней поверхности грунта. Размеры котлована следует планировать таким образом, чтобы с каждой стороны было на 500 мм больше, чем габариты капсулы. В глубину яма должна быть такая, чтобы после того, как кессон будет туда погружен, его верх был ниже уровня промерзания грунта в регионе установки.
- Затем следует подготовить подушку из песка. Для этого дно ямы смачивают водой и утрамбовывают. После чего насыпается подушка из смеси песка и гравия. Ее следует равномерно распределить по всей поверхности, толщина насыпи должна составлять примерно 200 мм. Если на момент проведения манипуляций на поверхности появляется влага, то под песочную подушку следует поместить несколько слоев смеси соломы с глиной.
- Монтаж основания. Для предотвращения искажения капсулы или ее смещения в сторону в основание устройства потребуется забетонировать бетонную плиту-основу для погреба. Она в этом случае выступает в виде балансирующего элемента.
Существует возможность подготовить плиту на месте. С этой целью на песчаную подушку монтируется опалубка 150-200 мм. Сверху укладывается арматура, все это заливается бетоном. Срок высыхания конструкции составляет 28 суток, но работать с ней можно уже через 1-2 недели.
Устройство кессона и его назначение
Приямок имеет форму куба или цилиндра с сечением не менее одного метра и высотой около двух метров. Окончательные размеры шахты рассчитывают, учитывая уровень промерзания грунта в регионе. Уменьшать диаметр колодца нет смысла – в нем должно поместиться рабочее оборудование и остаться свободный доступ к технике для осмотра и профилактического обслуживания.
Основная задача кессона – защищать оголовок скважины, электрооборудование и трубы от влаги, мороза и внешних воздействий
В устройстве этого важного сооружения нет ничего сложного. В верхней части всегда предусматривают люк для доступа к технике, а в нижней – вход для обсадной трубы
Для подключения водопроводных труб делают отверстия в стенках герметичной емкости.
Внутреннее обустройство кессона
