Подводные камни начинающего строителя
С какими подводными камнями кладки кирпичных столбов своими руками можно столкнуться?
Начальная кладка самая важная. От того как будет положен первый ряд во многом зависит обустройство всей конструкции. Существует ряд правил и практических подсказок, о которых пойдёт речь ниже.
- Натянутый горизонтально на 2-3 мм шнур даст вам определённые преимущества и позволит получить в итоге ровный ряд.
- Второй момент – это горизонтальность и вертикальность кладки столбов. Во избежание кособокости столбов каждый уложенный кирпич следует проверять. Укладка выполняется строго по уровню. Кирпичи должны лежать точно под прямым углом друг к другу. Эта позиция актуальна для каждого ряда кладки.
- Ещё одна проблема – это эстетичность выполненного шва. Нужно убирать излишки раствора с прутьев до укладки, используя для этого сухую тряпку.
- Выполняя процесс укладки аккуратно можно избежать ещё одной проблемы. Речь идёт о кирпичах испачканных раствором. Нужно сразу при попадании раствора на кирпич удалить его. Если этого не сделать, то впоследствии пятно трудно убрать. Не ждите, когда пятно полностью засохнет.
Как правильно выполнить работы по закладке фундамента можно посмотреть здесь:
Воспользуйтесь советом и обратите внимание на наличие закладных при монтаже ворот, секций забора и так далее. В результате «временного отсутствия памяти» у вас получится красивый, но не функциональный столб, к которому невозможно, что-либо прикрепить!
Виды конструкций
Для возведения забора с кирпичными опорами нужно определиться с типом и высотой конструкции. Оптимальная высота опор выбирается около двух метров, тогда столб выкладывается шириной в 1,5 кирпича, вместе со швами это равно 38 сантиметрам.
При необходимости можно увеличить высоту до 3-4 метров, тогда кладку лучше выполнять в два или более кирпича. В этом случае размер столба будет около 50 на 50 сантиметров. Ширина пролета имеет диапазон от 2.5 до 6 метров, размеры подбирают по рельефу или по композиции забора.
От вида конструкции зависит тип фундамента: ленточный или точечный. Для пролетов из более легких материалов под столбики из кирпича выбирают точечный фундамент, для тяжелых – ленточный.
Пролеты из профнастила – самый распространенный вариант.
Преимущества:
- Такой забор имеет внешнюю лаконичность и простоту монтажа.
- Можно подобрать нужную цветовую гамму.
- С такими пролетами красиво смотрятся колпаки геометрической формы.
- Удобно монтировать ворота.
Для забора с коваными вставками тоже можно применить и первый, и второй вариант опор. Безусловно, ковка придает забору художественную ценность и подчеркивает благосостояние хозяев. Ленточный фундамент с несколькими рядами кирпича придаст основательности забору. Воздушность конструкции появляется при отказе от ленточного фундамента, но сохраняются функции долговечности, надежной защиты и декоративности.
Следующим популярным видом заборов стали пролеты из деревянного и металлического штакетника. Здесь также возможно использование двух типов фундамента. Штакетник может располагаться как вертикально, так и горизонтально.

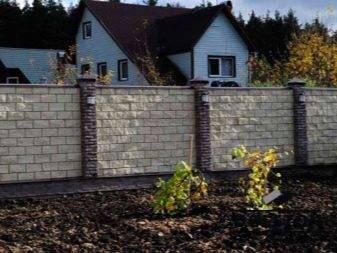

Забор может быть полностью выложен из кирпича или рваного декоративного камня, такие заборы делаются на усиленном фундаменте, они надежно изолируют территорию землевладения. Для декоративного эффекта выполняют комбинированные заборы.
Кирпичная кладка

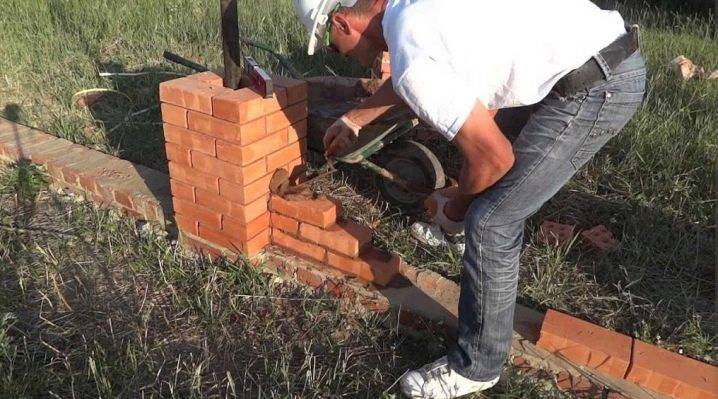

Когда бетон полностью застыл и стал очень прочным, выполняется кладка кирпича. Сначала делается обыкновенный песчаный раствор, в состав которого входит цемент, а также мелкий песок. Полученная в бетономешалке смесь используется для кладки кирпичной опоры.
Первым выкладывается нижний ряд кладки, равный 1,5 кирпича. Первые четыре ряда лучше выкладывать полнотелым кирпичом. Применяемый раствор должен быть достаточно жидким, а для полнотелого кирпича используется густая смесь.
После выкладки первого ряда строительным уровнем проверяются вертикальность и горизонтальность. Чтобы получить между рядами кладки ровные швы, используют стальные прутки квадратного сечения. Прутки выкладываются квадратом, с металлической трубой в центре. Практически труба охватывает весь внешний периметр столба.
Затем кладется раствор, с захватом всей площади опоры. Величина слоя раствора должна соответствовать заданному уровню. Укладка каждого нового ряда требует проверки геометрии столба.
Проверка геометрии столба уровнем
Устанавливаются закладные, на которых будут крепиться ворота. Начальная закладная ставится на высоте 30 см над фундаментом. Причем пластина должна выступать за торец кирпича и касаться металлической трубы. С этой целью в кирпиче обычной болгаркой делается небольшой пропил. Чтобы получить внутри столба высокую жесткость, пластина сваривается с трубой. Для монтирования ворот необходимо иметь шесть таких пластин, а для монтажа забора нужно заготовить три закладных. Чтобы столбы стали более привлекательными, проводится расшивка швов.
Технология укладки
Последовательность действий:

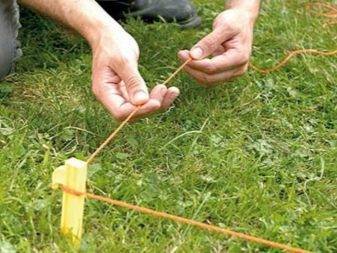

Первым шагом производят разметку контура забора с помощью бечевки. В местах будущих опор вбивают колышки. Для свайного фундамента по отметкам колышками с помощью бура делается отверстие шириной 30-35 сантиметров и глубиной для песчаного грунта 80 сантиметров, а для глинистого – до слоя промерзания плюс 20 сантиметров.
В средней полосе России лучше всего выдерживать глубину 1 метр или 1 метр 20 сантиметров. В эту яму засыпают ведро щебня и утрамбовывают его. По диаметру ямы изготавливают опалубку, можно из рубероида свернуть нужного диаметра трубку. В эту опалубку вставляют стальную трубу и заливают цементной смесью.
Смесь цемента с песком делают в пропорции 1: 5 или 1: 6, для пластичности можно добавить немного жидкого мыла. Раствор должен получиться не жидкий и не сухой, поэтому воду добавляют постепенно. Верхняя часть фундамента заливается в опалубку по ширине столба. Для ленточного фундамента между столбами прокапывается траншея глубиной 50 см и шириной 40 см. Нижний слой укрепляется подушкой из щебенки, вдоль траншеи устанавливается опалубка из досок и заливается раствором.
- После заливки фундамента к кирпичной кладке приступают не ранее, чем через 2 недели. Поверхность фундамента покрывают гидроизоляционным материалом, чтобы кирпич не впитывал влагу от почвы. Здесь можно применить рубероид, но более современным материалом является гидроизол на битумной основе.
- На стальную трубу навариваются закладные уголки, ушки для навеса ворот или привариваются поперечные трубы для закрепления материала пролета – штакетника, профлиста или ковки.
- При желании можно сделать декоративную отделку швов, обычно в цементный раствор добавляют краситель или фактурную крошку и после окончания кладки отдельно промазывают швы. Это придает аккуратности и завершенности всей постройке.
- После укладки всего столба, среднюю часть вокруг трубы заполняют раствором, можно заполнить щебенкой и залить более жидким раствором. Верх опять закрывают гидроизоляционным слоем.
- Если проект предусматривает комбинированную кладку, то надо внимательно выбрать размеры основного и отделочного кирпича. Если кирпичный столб отделывается натуральным камнем, то после высыхания кладки наносится финишный отделочный слой.
- Следующий этап состоит в навешивании материала пролета: профлиста, металлической решетки, штакетника или выкладывании пролета декоративным кирпичом.
- Заключительным видом работ является установка ворот и калитки, монтаж освещения.
Виды бетонирования
Чтобы правильно бетонировать столбы для забора из профнастила, актуальны несколько техник. Изделия из древесины не заливаются раствором по причине невозможности замены при повреждении. Бетонная смесь продлевает срок службы конструкции из металла, делает ее устойчивой к внешним факторам.
Преимущества и недостатки «сухого способа»
Технология сухой укладки бетонного раствора только начинает использоваться в дачных владениях. Забетонировать опорный элемент можно следующим образом:
- Пробурить или выкопать канаву по диаметру изделия.
- Изготовить слой рубероидной гидроизоляции, которой требуется обмотать столб. В качестве альтернативы применяется обмазка мастикой.
- Установить опору, выровнять ее вертикально.
- Засыпать в яму песочно-щебневую смесь, которая поливается водой и трамбуется.
Сухое бетонирование – быстрая технология, обеспечивающая скорость возведения ограды. Однако, она не подходит для массивного полотна или большого количества металлических изделий, поскольку может расшататься.
Возможности точечного бетонирования
Перед началом работ обязательно размечаются границы столбов. Мероприятия оправданы, когда нужно сэкономить цементную смесь.
Классическая схема точечной опоры
Обустройство точек начинается с бурения скважин садовым буром, углубленных на 1,3 – 1,5 м, соотнесенных с внешним краем забора. Дальнейшие действия актуальны для тех, кто не может решить – начать бетонировать или все же забивать опорные столбы для монтажа забора:
- На дне ямы обустраивается песчаная подушка высотой 30 см.
- Формируется гильза из рубероида, вставляется в скважину.
- Столб вбивается в гидроизоляционный стакан нижней частью, корректируется по уровню.
- Изготавливается раствор на основе цемента марки М300, кирпича и колотого щебня.
- Смесь заливается в яму.
Столб необходимо зафиксировать и дождаться отвердевания бетона.
Как снизить влияние УГВ и глубины промерзания грунта?
Степень промерзания грунтов выявляется на этапе анализа участка. Если почвы промерзают на 1,3 м нужно пробурить отверстие, заглубленное на 1, 4м. Бетонный раствор в пробуренную влажную скважину не укладываются. Чтобы столбы не разрушались, изготавливают изоляционный стакан. На трубу надевают рубероид, а поверх него – мусорный мешок. Изделие вставляют в яму, а потом делают опалубку в виде коробки, которая предотвращает разворачивание гидроизоляционной трубы. Рубероид закладывают, прижимая бетоном. Чтобы вода вышла, раствор периодически проштыковывается арматурным прутом.
Возможности ленточной заливки бетонного раствора
Средние по массе заборные конструкции устанавливаются на мелкозаглубленный ленточный каркас. Правильно цементировать столбы – значит придерживаться технологии работ:
- Выкопайте ямки для опорных изделий и траншейный канал, углубив его на 40 см и расширив на 15 см по периметру ограждающего сооружения.
- Уложите гидроизоляционную подушку на 10 см и сделайте опалубку.
- Проведите армирование фундамента, вбивая стальные прутья в шахматном порядке через 0,5 м.
- Сделайте еще один каркас на подушке в виде двух прутов с перемычками через 20 см. Закрепите арматуру сваркой или проволокой.
- Установите столбы, проверив вертикальность уровнем.
- Подготовьте бетонный состав и залейте его.
- Зафиксируйте опоры и дождитесь застывания цементной массы.
Мелкозаглубленные фундаменты со столбами оправданы на крупнозернистых или скальных грунтах. Участки пучинистой почвы можно снять и заменить песчано-гравийной смесью, а потом определиться, бетонировать столбы для забора из профлиста или нет в этом необходимости.
Частичный способ заливки бетона
Технология подходит только для устойчивых грунтов и сокращает финансовые расходы на строительство забора. Частичный способ бетонирования воплощается в двух вариантах:
- выкапывается траншея, устилается подушкой. Нижнюю часть трамбуют в технике бутования или забивки. Остальную часть до краев ямы заливают цементным раствором;
- нижнюю часть ямы заливают бетоном, засыпают щебнем и утрамбовывают. В траншею опускается столб, который засыпается щебнем и трамбуется еще раз.
Иногда при частичном бетонировании обустраивают опалубку. При заливке первой порции раствора выдерживают вертикальность столба. Смесь полностью схватывается за 5 дней.
Последний штрих
Давайте подытожим все этапы работы в этом списке, который поможет вам в приготовлениях:
- Планирование, подсчет цены материалов и времени на выполнение
- Подготовка грунта под фундамент
- Заливка фундамента и установка арматурных труб
- Перерыв на 2 недели пока фундамент не укрепиться полностью
- Подготовка раствора и кладка кирпичных столбов
- Установка материала для пролетов
- Установка ворот и калиток
Чтобы защитить кирпичи от погодных элементов и других повреждений, верхушки столбов обычно закрывают защитными колпаками. А это, в свою очередь добавляет больше декоративных элементов для вашего забора. Готовые колпаки для кирпичных колонн легко можно найти в различных вариантах в продаже. Но если Вы хотите, их не очень сложно сделать и своими руками. Выложить кирпичную кладку на самом деле может быть не так просто. Если Вы абсолютный новичок в этом деле, возможно, Вам стоит попрактиковаться и для начала выстроить одну колону где-то в сторонке исключительно ради эксперимента. Польза всего этого состоит в том, что если Вам все-таки удастся самостоятельно построить забор из кирпича. Вы сэкономите огромное количество денег и получите бесценный опыт, который поможет Вам в дальнейших проектах хорошо пользоваться инструментом и материалами. И в следующий раз Вы быстро построите кирпичные столбики для забора.
Этапы создания ленточного фундамента
Ознакомьтесь со структурой.
- Обязательно пройдите по предполагаемому периметру и оцените качество грунта. Там где почва мягкая, нужно будет увеличить ширину ленты.
- Наброски по периметру. Первый способ – прочертить четкую линию по земле. Второй способ – расставить по периметру колышки, частота их расположения не важна, даже если их будет 4, то можно будет натянуть веревку. Это никак не навредит будущему рву.
- Работа лопатой. Выкапывается ров шириной 50 сантиметров. Оптимальная глубина траншеи под ленточный фундамент – 40 сантиметров. Поэтому выкапывается 50 сантиметров.
Ров тщательно трамбуется и, одновременно, проливается водой дно ямы. Глубина выходит около 40 сантиметров.
- По желанию, рубероид или полиэтилен укладывается на дно, что играет роль гидроизоляции. Обязательно лежат внахлест.
- Здесь создается песчаная подушка 5-7 сантиметров. Тщательно трамбуется, проливается.
- Следующий слой – гравий или щебень. Его толщина 10-15 сантиметров. Повторяем важные действия – трамбуем, проливаем.
- Монтаж опалубки внутри траншеи — дело очень простое. Для получения красивого фундамента используйте уровень и линейку-уголок, тем самым достигайте углы в 90 градусов.
- Оптимальная толщина арматуры – 8-12 миллиметров. Устанавливается по центру глубины траншеи.
- Раствор. Щебень фракции 20/40 мм, чистый песок, цемент марки M400 мешают в пропорции 4: 4: 1.
- Послойно заливая раствор, протыкайте его, чтобы воздух максимально вышел из жидкого бетона, вместе с этим, разглаживайте и уплотняйте его.
- Финальный слой можно сделать более жидким для придания точной формы.
- Затвердевание основания. Бетон окончательно затвердевает через 4 недели, но этого момента никто не дожидается. Все строители на 4 день уже демонтируют опалубку.
- Грамотной считается сушка бетона, когда он защищен от раннего нагрева солнцем. В первую ночь накрывают от дождя, так как верхний слой еще слаб. На второй день бетон нужно поливать прохладной водой из шланга с низкой высоты.
Наш результат
Фундамент для забора с кирпичными столбами
Выбор типа фундамента под кирпичные столбы зависит от того, из какого материала будет заполнение а также от типа грунтов. Если пролет забора будет из легкого материала (профнастила, древесины), можно делать свайный фундамент под каждый столб. Глубина, на которую надо сваю делать, зависит от типа грунтов и высоты грунтовых вод. Если грунты склонны к зимнему пучению (глина или суглинки) с высоко расположенными подземными водами, закапываться надо на 15-20 см ниже глубины промерзания грунта. На хорошо дренажируемых грунтах (пески и супеси) достаточно закопаться на 80 см.
Свайный фундамент под кирпичный столб для забора с легким заполнением
Свайный фундамент под кирпичный столб делают по стандартной технологии: бурят ямку нужной глубины (диаметр 25-35 см), на дно засыпают ведро-два щебня, его уплотняют. Внутрь лунки устанавливают опалубку (обычно — свернутый в два-три слоя рубероид). Внутрь опалубки ставят трубу, вокруг которой впоследствии будут вести кладку столба. Длина труб складывается из двух величин: из той части, что замуровывается в бетон и той, что будет торчать сверху. Причем верхний участок трубы совсем не обязательно в данном случае должен быть до самого верха столба. Он может быть на 40-50 см короче. Исключение — столбы, на которые будут навешиваться ворота и/или калитка. Тут внутреннее армирование должно быть практически до самого верха.
Если забор планируется полностью кирпичным или в регионе большие ветровые нагрузки, скорее всего вам необходимо будет делать полноценный ленточный фундамент. Еще вариант — сваи связанные мелкозаглубленной лентой.
Конструкция забора с кирпичными столбами на монолитном железобетонном фундаменте
Подробнее о типах фундаментов для разного рода заборов читайте в статье «Фундамент для забора: как не закопать лишние деньги «.
Технология укладки
кирпич для цоколя фундамента
Для такой ответственной конструкции необходимо определиться с тем, какой кирпич на цоколь фундамента, приготовить все необходимые инструменты, изучить все нюансы технологического процесса. В качестве основания может быть использован монолитный, столбчатый или ленточный вариант. Рассмотрим самый распространенный случай, когда выполняется цоколь из кирпича на ленточный фундамент. Технология укладки представляет собой нескольких этапов.
Выбор материала
Он должен обладать хорошими механическими свойствами:
- высокая прочность;
- низкая поглощаемость влаги;
- морозоустойчивость.
Какой кирпич лучше для цоколя фундамента? Требуемым параметрам соответствуют следующие виды:
- полнотелый красный;
- кислотоупорный;
- клинкерный.
кирпичи для цоколя виды
Керамический полнотелый блок считается универсальным строительным материалом. Его использует для возведения различных строений. Он отлично ведет себя в условиях повышенной влажность и соответствует прочностным характеристикам.
Кислотоупорный продукт изготавливается по специальной технологии. Он выдержит нагрузку дома любой высоты. Кирпичный блок имеет высокую плотность и поэтому практически не впитывает влагу. Для изготовления используется специальная глина и добавки, что обусловливает его высокую стоимость. Применяя этот материал, вы получите цоколь из кирпича на ленточный фундамент, цена которого будет в несколько раз превышать рассмотренные выше вариант.
Клинкерный блок является высококачественным продуктом. Он соответствует всем предъявляемым требованиям. Кроме того, ему присущ красивый внешний вид, который не меняет под воздействием любых температурных режимов и нагрузок.
Кладка заборных столбов: технологии
В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.
Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.
Кирпичные столбы в 1,5 и 2 кирпича
Кладка столбов: порядок работы
На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».
По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.
Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).
Подбиваем молотком
Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.
Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.
Кладка под пруток
Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.
Раскладка прутка
Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.
Под пруток наносим раствор на боковую грань
Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.
Вынимаем пруток, придерживая кельмой шов
Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель
Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера)
Видео-уроки
Более сложный вариант кирпичного столба — закрученный винтом
Особенности работы с керамическим кирпичом
