Выбор и установка клапана для батареи отопления

Как выбрать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

  1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
  2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
  3. Совпадать по диаметру с размером трубопровода.
  4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

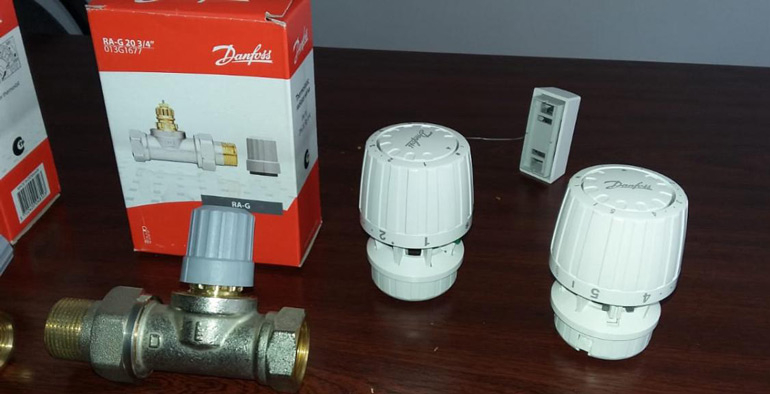

Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

Функциональное назначение вентилей отопления

Вентиль для отопления в разрезе

В автономных системах сложно регулировать степень нагрева воды в трубах. К тому же в комнатах дома нередко нужно установить индивидуальный уровень температуры. Простой балансировочный вентиль системы отопления решит эту задачу.

Все элементы отопительной схемы, которые предназначены для регулирования объема прохождения теплоносителя, носят общее название запорной арматуры. Она может выполнять несколько функций – ручная или автоматическая регулировка степени циркуляции воды, смешивание горячего и холодного потоков для оптимизации расхода энергоносителя. Так, вентиль для батареи отопления с термоголовкой может в автоматическом режиме ограничивать приток воды в радиатор.

Перед тем как выбрать вентиль для системы отопления нужно определиться с его основными эксплуатационными характеристиками:

  • Режим работы системы – температурный и параметры давления (оптимальный и критический);
  • Степень инертности работы устройства. Установив шаровые вентили можно оперативно перекрыть циркуляцию воды на определенном участке системы. Игольчатые же предназначены для плавной регулировки;
  • Возможность автоматической работы. Устройства с элементами автоматического управления отличаются высокой стоимостью. Но их установка гарантирует нормальную работу всей системы отопления, а также освобождает владельца дома или квартиры от постоянного контроля.

Учитывая большое разнообразие моделей и типов запорной арматуры, в большинстве случаев сложно подобрать вентиль для радиатора отопления или простой шаровой кран. Для решения этого вопроса нужно выяснить виды и конструкционные особенности каждого вентиля регулировки отопления.

Все типы терморегулирующих вентилей для отопления разделяются по способу монтажа – горизонтальные и вертикальные. Это нужно учитывать при установке устройства в систему.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Советы по выбору

Несведущий домовладелец, решивший в поисках трехходового клапана полистать каталог любой известной фирмы, может растеряться от количества и разнообразия предлагаемых изделий. Чтобы помочь вам выбрать нужный вентиль из широкого ассортимента, мы дадим несколько рекомендаций и начнем с перечня брендов, чьи каталоги вообще стоит открывать. Вот список известных фирм, чьи изделия заслуживают доверия:

  • Danfoss (Дания);
  • Herz Armaturen (Австрия);
  • Honeywell (США);
  • Icma (Италия);
  • Esbe (Швеция);
  • Caleffi (Италия).

3-ходовой термоклапан изобретен не вчера. На фото — изделие компании ESBE образца 1935 года

Теперь основной блок рекомендаций:

  1. Для защиты твердотопливного котла от конденсата можно выбрать 2 вида трехходовых клапанов – с фиксированной настройкой и термоголовкой с выносным датчиком. Второй вариант обойдется дороже на 20—30% и не всегда оправдан, поскольку изменение температуры обратки здесь излишне. Приобретайте регулятор с внутренним термостатом, настроенным на температуру 50 либо 55 °С.
  2. Чтобы управлять нагревом отдельных ветвей и контуров теплых полов, однозначно нужен 3-ходовой клапан с выносным датчиком и термостатической головкой. Колба датчика устанавливается на тот коллектор или трубопровод, чью температуру необходимо контролировать.
  3. Шаровые (они же поворотные) регуляторы действуют в паре с электроприводом либо выставляются вручную. Если вы не хотите усложнять схему и зависеть от электричества, выбирайте подходящее по характеристикам изделие среди седельных клапанов, работающих от термоголовок.
  4. Самый «ходовой» материал корпуса – латунь или бронза. Нержавеющие элементы стоят дороже, а чугунное литье боится температурного шока и обладает приличной массой.
  5. В схемах с одинаковым успехом применяются как смесительные, так и разделительные трехходовые краны. Но если вы не являетесь специалистом в области отопления и собираете систему своими руками, то лучше возьмите клапан – смеситель. С ним проще разобраться и правильно поставить, о чем подробно расскажет эксперт в своем видеосюжете:

Watch this video on YouTube

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

  1. Выбрать подходящее место.
  2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
  3. Привинтить кран.
  4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

  • Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
  • Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

  • обе резьбы внутренние;
  • обе резьбы внешние;
  • сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как выбрать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

  1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
  2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
  3. Совпадать по диаметру с размером трубопровода.
  4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

Виды смесителей и их устройство

Из всего ассортимента существующих в продаже смесителей, выделяются следующие основные типы:

  • с двумя рычагами;
  • с одним рычагом;
  • смесители с термостатом;
  • смесители на сенсорном управлении — к этой же категории относятся и смарт-смесители, которые управляются при помощи дисплея.

Многие ванные комнаты и кухни ещё сохранили «классику» отечественного «смесителестроения» — двухвентильные смесители. И действительно, на протяжении длительного периода у людей просто не имелось других вариантов. Такие устройства просто разделяли потоки холодной и горячей воды.

Несколько позже было придумано очередное ноу-хау, а если быть точнее, то смеситель с одним рычагом. Передвигая рычаг смесителя вверх или вниз, можно было управлять силой напора водяного потока, а поворачивая его влево или вправо переключать на холодную или горячую воду. Привычный с советских времён вид смесителя постепенно уходит в небытие.

Дизайнеры стараются придумать что-то новое, стремясь к более современному внешнему виду сантехники. С практической точки зрения, такой подход принёс только пользу. Теперь и регулировать устройство можно намного быстрей, да и управлять им легче.

Устройства, имеющие два вентиля, делятся на два подвида. К первому можно отнести вариант, в котором запирающую роль играет прокладка из эластичного материала. Картридж возвратно-поступательного типа может открывать и перекрывать проход воде. Продлевают жизнь такого устройства именно прокладки из силикона. Ко второму подвиду смесителей относят такие, в которых запорным элементом служат пара пластин из керамики. Установленная сверху пластина может вращаться, в то время как нижняя неподвижно закреплена. Данный тип смесителя намного дороже первого.

Смеситель с одним рычагом

На корпусе устройства с одним рычагом имеется очень много различных отверстий, нужны они для трубок и элементов монтажа. Излив такого смесителя может быть как подвижным, так и выполненным в виде единого целого с корпусом. Монолитный с корпусом чаще всего встречается в смесителях, в которых рукоять установлена в верхней части. Если рычаг монтируется в нижней части, то излив, как правило, очень длинный и высокий. На современных кранах с одним рычагом ставят аэраторы, которые не только наполняют водяной поток кислородом, но и позволяют существенно снизить потребление воды.

В смесителях с одним рычагом шарового вида в центральной части располагается деталь округлого вида. Внутри имеется полость, а также три отверстия. Плавность работы и долговечность обеспечены резиновым седлом. Этот элемент зафиксирован стопорными кольцами. Рычаг смесителя, когда возвращается в исходное положение, вступает в контакт со штоком. При повороте рычага потоки холодной и горячей воды объединяются в один. Если рычаг опустить, то вода перекрывается.

Смеситель с термостатом

Одна из современных моделей. Благодаря встроенному термостату, поступающая из крана вода всегда имеет одну и ту же температуру. Сам термостат спрятан внутри кран-буксы. Для управления потоком воды имеется две рукоятки. Одна из них регулирует напор воды, а вторая — её температуру. Такая схема устройства позволяет удовлетворить запросы большего числа пользователей.

Монтируют смесители этого типа либо на стены, либо на умывальники. Как правило, в комплекте идут элементы, которые ограничивают предельную температуру воды. Если в таком устройстве сломается что-то по мелочи, то исправить положение можно и своими силами. Более крупные неприятности оставьте разгребать специалистам.

Бесконтактные смесители

Все устройства, где вода подаётся автоматически, получили название бесконтактных или, другими словами, сенсорных. Поднеся руку к датчику, можно активировать подачу воды. Благодаря такому устройству сокращается время и силы на совершение простых действий.

Кроме обычных с сенсорами, существуют и смарт-смесители. По различным встроенным функциям они явно лидируют. Базовая поставка сенсорных моделей состоит из цельного корпуса с изливом, аккумуляторной батареи, а также блока электронного управления.

Аналогичные наименования:

  1. Смеситель автоматический.
  2. Смеситель инфракрасный.

Сами датчики, которые устанавливаются на таких смесителях, могут быть не только инфракрасного типа. Устройства на сенсорном управлении расходуют воду «с умом». Возможно, некоторым людям это придётся не по нраву — тем, кто предпочитает включать напор воды сильней. Но то, что они обладают повышенной гигиеничностью, однозначно нравится всем пользователям. Очень редко выходят из строя и почти никогда не пачкаются. И уж точно с таким смесителям будет сложновато устроить озеро в ванной комнате.

Что поставить на радиатор: краны и вентили

В принципе, любой радиатор — самодостаточное устройство и можно к нему ничего дополнительно не ставить. Просто подключить трубы через резьбу или фитинги и все. Но существует множество различных ситуаций, в которых наличие разного рода устройств намного облегчит жизнь. И чаще всего в обвязке радиаторов присутствуют краны и вентили, которые еще называют запорно-регулирующей арматурой.

Краны для радиаторов выполнять могут разные функции, соответственно и устройства должны стоять разных типов. Что может понадобиться при эксплуатации радиатора, и какая для этого нужна арматура:

На случай появления течи в радиаторе или при его засорении неплохо было бы иметь возможность снять батарею, и не сливать при этом систему. Это реализуется просто: на подводящей и отводящей трубе (на подаче и «обратке») устанавливаются два запорных крана. Они имеют два рабочих положения: открыто и закрыто. В открытом положении практически не мешают теплоносителю (имеют низкое гидравлическое сопротивление), а в положении «закрыто» полностью его отсекают. Чаще всего для выполнения этой задачи на радиаторы ставят шаровые краны. Они недороги, надежны, не требуют обслуживания.

Примерно так должна выглядеть обвязка радиатора с шаровыми кранами

При эксплуатации системы отопления часто вверху радиаторов образуется воздушная пробка. Она мешает нормальной циркуляции теплоносителя, и верхняя часть батареи остается холодной, в то время как ниже они горячие. Специально для отвода воздуха в радиаторах ставят кран «Маевского».
Иногда по каким-то причинам в комнате бывает нестерпимо жарко. Тогда приходится часто проветривать помещение. Это очень неудобно, да еще приходится платить за отопление улицы. В этом случае можно поставить регулирующую арматуру — ручные регулирующие краны или краны под термостатические головки (термостаты). В некоторых случаях регуляторы температуры радиатора также помогают сэкономить.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
  2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
  3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
  4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет

Устанавливать термоголовку можно как на входе, так и на выходе

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

  1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
  2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
  3. Поворачивают головку до упора вправо.
  4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Лучшие производители терморегуляторов

Мировой рынок теплоприборов предлагает потребителям множество моделей терморегуляторов разнообразных модификаций.

С учетом оценок экспертов и потребителей можно назвать лидирующие в данной области фирмы, устройства которых продемонстрировали надежность и эффективную работу:

Mondial Electronics Co – китайский производитель, хорошо зарекомендовавший себя производством бытовой электроники и техники для легкой промышленности. Товары фирмы сочетают в себе качество и низкую цену.

  • Devi – датская компания, занимающаяся производством термостатов с 1942 года. Первоначально производство было направлено на выпуск нагревательных элементов для промышленности. Сегодня компания входит в список лидеров мирового рынка в сфере электрообогрева.
  • RTC Electronics – компания из Южной Кореи. Занимается разработкой электронных приборов домашнего и промышленного предназначения. Продукция хорошо адаптирована под потребности отечественного рынка.
  • Techem – производитель из Швеции, специализирующийся на изготовлении приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла.
  • Valtec – совместное производство России и Италии. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения.
  • Terneo – украинская марка, принадлежит DS Electronics. С 2003 года ведет разработки и выпуск терморегуляторов и реле напряжения. С учетом новых технологий, постоянно выпускаются усовершенствованные приборы.
  • Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. В Европе и штатах это имя считается синонимом надежности.

Запорно-регулирующая арматура

Разновидность трубопроводной арматуры для систем отопления служит для выполнения регулировки параметров рабочей среды. В зависимости от ситуации используются различные типы управления. Но принцип работы всегда заключается в изменении расхода проходимого теплоносителя, перекрытия или распределении объёмов.

Трёхходовой клапан

Один из типов, работающий за счёт регулирования потоков теплоносителя в отопительных системах. Основной задачей его является изменение направления, смешивание или разделение рабочего потока, требуемых в определённых ситуациях. Оснащён тремя отверстиями с индивидуальным назначением. Работа базируется на основе попадания рабочего потока и регулировке направления специальным затвором, установленным внутри изделия.

Балансировочный вентиль

Служит для регулировки проходимого сечения для пропуска жидкого теплоносителя в заданном количестве. Расход не будет неизменным. Его уровень зависит от разницы в перепадах давления. Балансировочным арматурным клапаном называется из-за количественного соотношения между двумя параметрами расхода жидкости, предназначенной для обогрева помещения. Как правило, не используется в системах отопления, в которых малый расход теплоносителя. В основном, применяется, когда есть смысл в создании сопротивления на контурах для уравнивания потоков. Позволяет получить регулярный равномерный расход теплоносителя, не зависящий от перепадов в мощностях насосных агрегатов. Другими словами, исключает возможность превышения перепадов давления.

Смесительный модуль

Служит для расширения системы отопления. Позволяет правильно управлять насосом отопительного контура. Расширяет применение автоматики и управления прямыми контурами, контурами со смешением, буферными накопителями энергии.

Чтобы обустроить систему отопления правильным образом, следует ознакомиться с функционалом арматуры отопления и понять её общую задачу – осуществление регулировки потоков жидкого теплоносителя для исключения расхода и контроля комфортного температурного режима. При помощи этих простых и удобных компонентов, пользователь сможет настроить систему отопления так, как ему удобно. Каждый представленный тип отвечает за те или иные функции, без которых не обойтись.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Игольчатые вентили

Функции, которые должен выполнять игольчатый кран, отличаются разнообразием. В соответствии с конструкционным устройством данное изделие может иметь запорное, регулирующее и балансировочное предназначение.

Игольчатый вентиль в отопительных системах задействуют для радиаторов. Благодаря его наличию обеспечивается плавное перекрытие потока и удается избежать последствий гидроударов, оказывающих негативное воздействие на всю теплоснабжающую конструкцию.

В отличие от шарового крана, у которого два положения, игольчатый вентиль может функционировать в трех режимах:

  • «открыто»;
  • «закрыто»;
  • «частично закрыто».

Назначение и конструкция термоголовки для радиаторов отопления

Главная задача термостатической головки — поддержание температуры воздуха в отапливаемом помещении в соответствии с заданными настройками.

В зависимости от возможностей конкретной модели, в комнате устанавливается фиксированный либо динамический температурный фон.

Для этого класса устройств характерна высокая точность регулировки — для моделей среднего ценового сегмента погрешность не превышает 1°C. Кроме поддержания комфортной температуры, использование подобных устройств также способствует более экономному расходу энергии за счёт оптимизации циркуляции теплоносителя в отопительной системе.

Важно! В зависимости от режима эксплуатации, средний объем сэкономленной энергии при использовании термоголовок варьируется в пределе от 10 до 20%

Устройство

Основные элементы конструкции термостатической головки:

  • пластиковый корпус;
  • сильфон;
  • шток, толкатель и возвратная пружина;
  • стопорный элемент;
  • уплотнительные элементы;
  • крепёжные элементы.

Термостатический клапан

Большинство моделей термоголовок комплектуются клапанами, основная задача которых заключается в регулировании диаметра впускного канала радиатора. Термостатические клапаны монтируются на прямом либо угловом участке отопительного контура.

Фото 1. Термоголовка с термостатическим клапаном. Именно клапанное устройство регулирует количество впускаемого теплоносителя в радиатор.

Снятие термоголовки с клапана по окончании отопительного сезона позволяет решить данную проблему и значительно продлить срок эффективной эксплуатации устройства.

Внимание! При длительном бездействии либо продолжительном функционировании в одном режиме, в значительной степени повышается риск «прикипания» подвижных элементов термостатической головки

Принцип работы

Сильфон термоголовки, заполненный веществом с высоким коэффициентом теплового расширения (обычно — этилацетатом, толуолом или воском), реагирует на изменения температурного фона в комнате. Пользователь устанавливает желаемое значение температуры в помещении.

При повышении этого показателя, наполнитель сильфона приводит в движение шток, сокращающий диаметр проходного канала термостатического клапана. Уменьшается пропускная способность радиатора и температура понижается в соответствии с заданными параметрами.

Фото 2. Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Важно! Установка термоголовок на чугунные радиаторы малоэффективна, поскольку остывание и нагрев чугуна занимает длительное время, особенно по сравнению с алюминиевыми, стальными и биметаллическими радиаторами

Разновидности

Классификация термоголовок осуществляется по нескольким признакам:

  • совместимость с термостатическими клапанами определённого стандарта;
  • способ регулирования температуры.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
