Конструктивные особенности и принцип работы
Просматривая информацию о том, какую модель приточного клапана лучше выбрать, где стоит установить приспособление, важно сначала разобраться в особенностях конструкции, а также изучить принцип работы устройства. По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления
По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления.
Конструкция приточного клапана элементарна. Для монтажа устройства не требуется узкопрофильных навыков. Однако миниатюрное приспособление способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме
Далее рассмотрим более подробно об основные элементы конструкции приточного клапана:
- Воздуховод приточного клапана. Выглядит, как пластиковая трубка, диаметром 6-14 см. От этого параметра зависит производительность клапана, максимальный объем воздуха, который может быть подан в квартиру с его помощью. По трубке воздух с улицы попадает в помещение.
- Вентиляционная решетка проветривателя может иметь разный внешний вид, отличаться по функционалу. Самый простой вариант – алюминиевая или пластиковая сетка, препятствующая проникновению в квартиру мусора, крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются противомоскитной сеткой, способной противостоять мухам, комарам, мошкам.
- Оголовок (регулятор интенсивности работы) – элемент, закрывающий клапан с внутренней стороны. Он обеспечивает регулировку подачи воздуха, отличается привлекательным внешним видом. Размеры, форма, место расположения отверстий, пропускающих воздух, могут отличаться в различных моделях.
- Тепло-шумоизоляция клапана. Чтобы стена, соприкасающаяся с воздуховодом, не промерзла зимой, пластиковая трубка по всей длине выкладывается теплоизоляционным материалом. Зачастую изделие имеет форму рукава.
- Фильтр стенового проветривателя. Материал располагается в оголовке, не позволяет проникать в квартиру пыли, цветочной пыльце, прочим аллергенам. В зависимости от модели, бренда используются разные наполнители.
Дополнительным элементом в конструкции приточного клапана является уплотнительное кольцо, заслонка. Благодаря их использованию сильные порывы ветра не доставляют дискомфорта во время эксплуатации приспособления.
Несомненным плюсом приточного клапана являются его небольшие размеры, возможность установки в любом месте. Располагая приспособление над радиатором отопления легко избежать снижения температуры воздуха в комнате без дополнительных усилий
Принцип работы проветривателя, такой же простой, как и его конструкция:
- Воздух забирается с улицы через решетку.
- Проходя через воздуховод, поток прогревается.
- Фильтр обеспечивает очистку воздушных масс от пыли.
- Скорость потока регулируется специальной заслонкой.
При наличии приточного клапана, воздух в квартиру поступает без перерыва. При этом окна будут закрыты, в помещение не будет проникать холод, пыль с улицы, как при обычном проветривании.
Устанавливая приточный клапан, важно понимать, что только созданием притока воздуха не решить проблемы с вентиляцией. Чтобы обеспечить здоровую атмосферу в помещении, необходимо наладить работу вытяжки, создать условия для перемещения воздушных потоков между комнатами
Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров.
Чтобы разобраться с тонкостями создания эффективного воздухообмена в комнатах, рекомендуем ознакомиться с правилами обустройства вентиляции в частном доме или квартире.

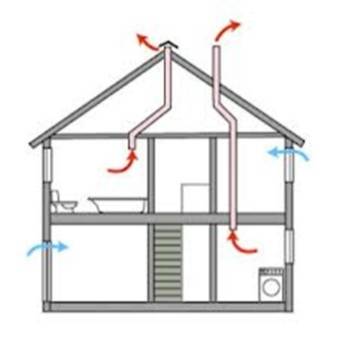

Помещения для жилья и вентиляция
В основном в помещениях для жилья устанавливают вентиляционную систему с естественным удалением и притоком воздуха. Приток осуществляется за счет открытых форточек и окон, а оттоку способствуют установленные вентиляционные решетки и клапаны. Каналы вытяжки с решетками устанавливают на кухне, в ванной и туалетной комнатах, то есть там, где отток воздуха наиболее необходим для улучшения его качества. Иногда необходима установка дополнительных бытовых вентиляторов.
Схема работы воздушного затвора.
Любая вентиляция должна быть спроектирована с учетом установки воздушных затворов — вертикальных участков воздухоотвода, изменяющих его направление на 180°. В случае возникновения задымления жилья или попадания продуктов горения затвор обеспечит невозможность проникновения дыма в другие помещения.
Вентиляция: естественная или механическая вытяжка?
При установке естественной вентиляции, для того чтобы обеспечить движение воздуха со скоростью 300 м3/ч, сечение вентиляционного канала должно составлять 350 мм в диаметре. При механической вытяжке устанавливается сечение канала диаметром 200 мм. Выбор системы вентиляции будет зависеть от индивидуальной планировки строящегося жилья. При достаточно больших площадях дома целесообразно подумать о механической или комбинированной вентиляции.
ООО ДИЗАЙН ПРЕСТИЖ
Почему возникает обратная тяга?
Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.
Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.
В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.
Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.
Классификация клапанов
По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

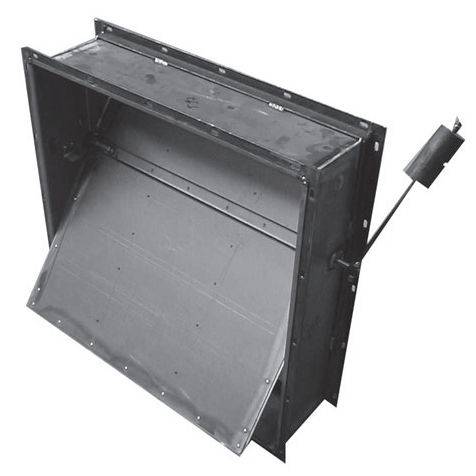

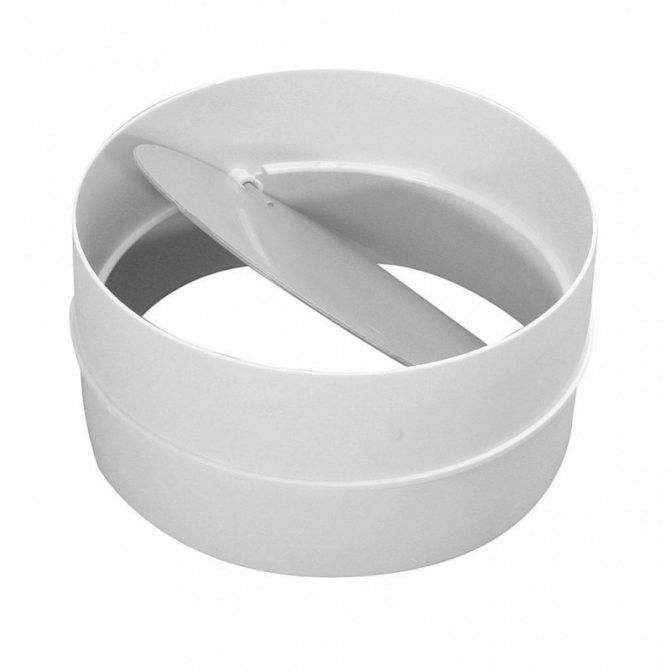

- Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;
Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.
Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.
Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.
По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.
По методу управления механизмы бывают:
- Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.
- Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.
По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.
Оконные
Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:
- Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
- Высокая стоимость. Качественное изделие стоит как половина всего окна.
- Невозможность монтажа в уже установленный стеклопакет.
- Необходимость в помощи квалифицированных специалистов.
Стенные
Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.
К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:
- Пропадает необходимость в частом открывании/закрывании окна.
- Возможность регулировки качества поступающего воздуха.
- Практически незаметный либо, не портящий интерьера, внешний вид.
- Доступная стоимость.
Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

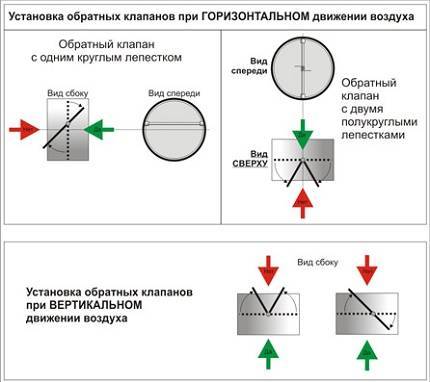

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов
При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки
Не забывайте про стрелку, которая указывает направление движения воды.
Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.
Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно
Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Принцип работы обратного клапана
Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.
Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.
Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.
При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.
Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.
Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.
Обратный клапан для вентиляции своими руками
Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип
Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».
В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».
Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.
А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.
Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.
Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.
Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:
- этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
- создание рабочей модели из бумаги, проведение испытаний, если это возможно;
- перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
- сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.
Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.
Процесс изготовления обратного клапана своими руками
Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.
При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан
При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

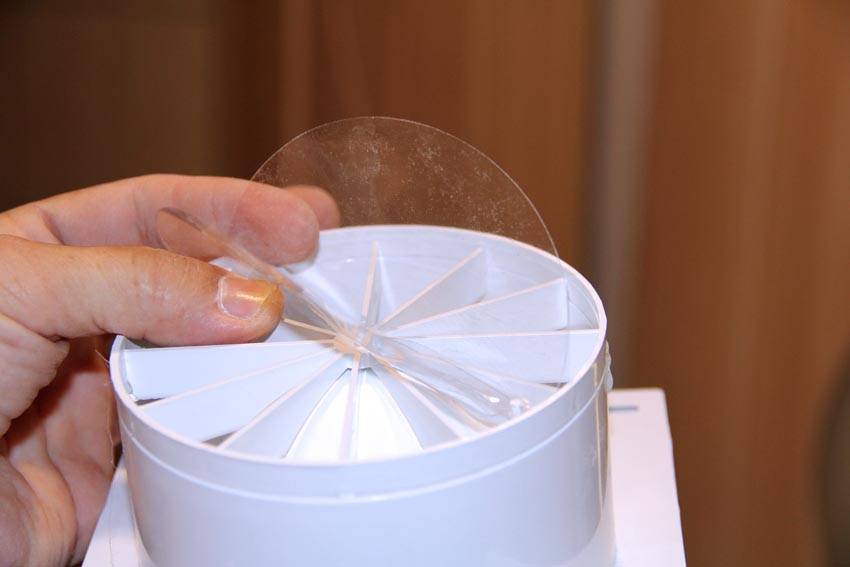

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.
Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.
В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.
Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.
Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.
В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.
При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.
Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.
Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.
При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.
Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.
Эксплуатация клапана.
Эксплуатация сводится к периодической чистке капронового фильтра. Примерно раз в месяц или два фильтр нужно простирнуть в воде с мылом.
Клапан последней модификации, со времени последней ревизии, проработал уже более 11 лет и был демонтирован для оформления этой статьи фотографиями. Надеюсь, что я доживу до следующей ревизии.
Может возникнуть вопрос, как узнать, в каком положении находятся створки клапана, ведь из помещения их не видно.
Если резко приоткрыть дверь помещения, в котором установлен клапан, и клапан издаст хлопок, то его створки открыты, если клапан хлопнет при закрытии двери, то створки закрыты. Но, это если дверь открывается наружу помещения. Если дверь открывается внутрь, то всё будет ровно наоборот.
Пошаговая инструкция по монтажу
Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.
Перед установкой решетки нужно выполнить следующие действия:
- Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
- Сопоставить размеры изделия с формой вентиляционного канала.
- Укрепить дополнительно на стене площадь, прилегающую к отверстию.
- Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
- Просверлить отверстия под дюбели и установить их.
Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.
Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.
Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем
Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.
Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.
Такой метод крепления отличается надежностью, саморезов при этом не видно.
Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины
Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.
Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.
После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.
Типы вентиляторов по способу монтажа
Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.
Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.
Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.
Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной
При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.
Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.
Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.
Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный
Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.
Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома
Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.
