Требования нормативов по воздухообмену
При проектировании приточно вытяжной вентиляции помещений в кухнях с газовыми плитами необходимо соблюдать требования как санитарных, так и противопожарных норм (ГОСТов, СНиПов, СанПиНов и СП). Газоснабжение квартир и коттеджей является несомненным благом, так как позволяет существенно снизить траты на коммуналку. Но есть ряд моментов.
Оба варианта поставки: транспортируемый по трубам магистральный газ и СУГ из газгольдера или баллона – это источник опасности. Пренебрегать предписаниями и забывать о правилах безопасности нельзя.
Проектирование и монтаж кухонь с бытовыми плитами на газу регламентируются сразу несколькими документами. Плюс еще есть всевозможные рекомендации, основанные на приведенных нормативах
Если вытяжку и приток воздуха в газифицированной кухонной комнате организовать неправильно, то помещение может стать источником серьезных проблем, связанных с открытым огнем и возможным взрывом «голубого топлива».
Газовые плиты разрешается устанавливать как в частных домах, так и в многоквартирных. Высотой здания могут быть не более 10-ти этажей. При этом помещения для них должны иметь окно и быть хорошо освещены естественным солнечным светом.
Если вытяжка воздуха в кухне с газовой плитой будет недостаточной, то при затухании конфорки либо порыве трубы газ станет накапливаться в комнате и рано или поздно взорвется
Кухня для установки газовой плиты должна:
- быть с потолками высотой от 2,2 м и выше;
- иметь вентиляцию с естественным притоком/удалением воздуха;
- иметь окно, у которого есть открывающаяся створка либо в верхней части фрамуга или форточка.
Кубатура помещения с бытовой плитой на газу должна быть по минимуму (а лучше больше):
- 8 м3 – при двух конфорках;
- 12 м3 – при трех конфорках;
- 15 м3 – при четырех конфорках.
В отдельных случаях допустимо слегка отходить от этих норм, но только при условии согласования таких отклонений с проверяющими от МЧС и других контролирующих органов.
Чтобы с плитой не возникло проблем, воздуха в кухне должно хватать для горения газа, а также он должен постоянно замещаться новым уличным
При организации воздухообмена в кухне важно следить, чтобы новый воздух поступал исключительно с улицы. Это исключит попадание в кухонное помещение воздушных масс с лишними запахами и влагой, а также низким содержанием кислорода
Только метана или пропан-бутана плитке на газу для работы мало.
Норма воздухообмена для кухни с газовой плитой – 100 м3/час. При этом в большинстве многоквартирных домов вентканалы шириной 130–150 мм общей системы вентиляции рассчитаны на поток до 180 м3/час.
Требуется лишь обеспечить требуемый приток воздуха извне. В частном доме все зависит от проекта. Здесь надо на конкретном примере смотреть, на что рассчитана имеющаяся вентиляционная система.
Особенности наклонной вытяжки
Наклонная вытяжка очень эффектно смотрится в общем интерьере кухни
Наклонная вытяжка быстро и качественно устраняет запах и гарь, смотрится очень стильно, идеально дополняя стильный интерьер кухни. Кроме того, она:
- работает практически бесшумно благодаря установке нового двигателя;
- обладает сенсорным выключателем, благодаря которому можно настроить работу устройства быстро и просто;
- имеет «умный» дисплей, который подскажет какой режим приемлемей всего использовать в индивидуальной ситуации;
- оснащена специальными галогенными лампами, которые не раздражают зрение человека.
Благодаря незначительным габаритам наклонные вытяжки устанавливают на маленьких кухнях, где важно сохранить буквально каждый сантиметр пространства. Для более вместительных кухонь можно подобрать наклонные вытяжки больших размеров
Монтаж вытяжки своими руками. Порядок работ
После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.
Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм
Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:
- Дороже обойдутся.
- Будут сложнее в монтаже.
- Будут более шумными во время работы вентиляции.
Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид
Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.
Помимо труб понадобятся:

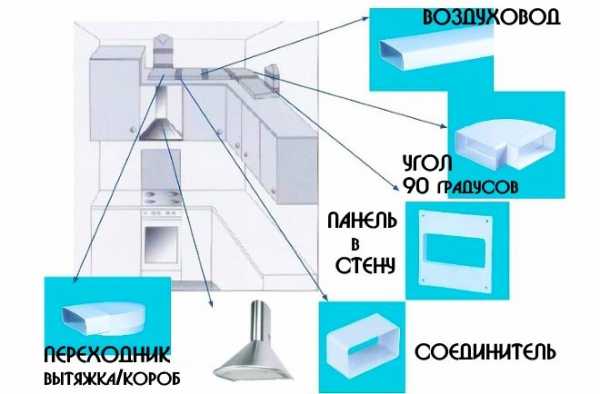

- Площадка с решеткой, колена, переходники и муфты, а также держатели.
- Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
- Наружная решетка для воздуховода – пластиковая или металлическая.

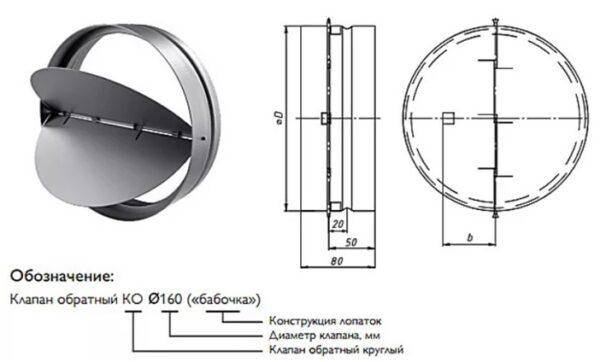

- 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
- Крепежи (дюбели с саморезами).
Приготовьте также такие инструменты:
- Рулетка и уровень.
- Перфоратор.
- Болгарка или ножовка, чтобы резать трубы.
- Шуруповерт.
- Цементный раствор для замазывания отверстия после установки трубы.
- Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.
Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.
Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.
Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.
Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.
Монтаж можно начинать со сверления стены согласно разметке.
Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:
Если дом деревянный:
- По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
- Снаружи чертим вокруг отверстия круг нужного диаметра.
- Лобзиком вырезаем отверстие.
- Полученное отверстие очищаем от строительного мусора, выравниваем края.
- Устанавливаем внутрь трубу и обратные клапаны.
- Снаружи устанавливаем решетку.
Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.
Закрепление самой вытяжки выполняют строго согласно инструкции к ней.
Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.
Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.
Подключение вентиляции на кухне
В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:
- Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.

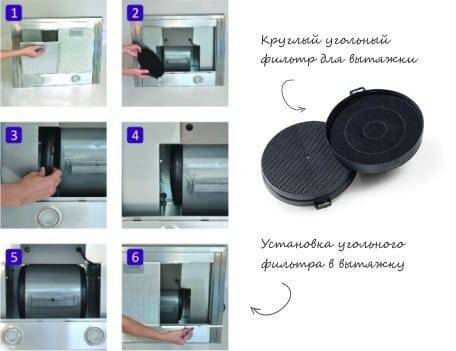

- Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
- Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
- Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.
Параметры системы удаления воздуха
Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:
- Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
- Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.
Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.
В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.
Виды вытяжек
Разнообразие вытяжных устройств довольно велико, поэтому определиться, какую выбрать вытяжку, бывает сложно. Все они делятся на циркулирующие и эвакуирующие, то есть отличаются способом отвода воздушных масс.
Циркуляционное устройство втягивает воздух, через встроенный фильтр очищает его и затем выбрасывает в помещение. У такой вытяжки есть свои преимущества:
- Простота установки (её можно осуществить своими руками).
- Не требует монтирования дополнительных коммуникаций.
- Не влияет на функционирование стандартного воздуховода.
При этом она недостаточно качественно производит очистку, так как фильтр часто не справляется со своей задачей. Следовательно, в квартиру возвращается не до конца очищенный воздух. Стоят они дороже, чем эвакуационные, к тому же фильтры требуют периодической замены, а это дополнительная трата средств.
Достоинство эвакуационной вытяжки — это отвод лишнего тепла из кухонного помещения. Конечно, установить её сложнее, чем циркуляционное устройство, однако результат работы будет гораздо выше. Монтаж эвакуационного типа вытяжки усложняется закреплением гофры или короба, по которому будет проходить воздух.
По месту расположения вытяжки бывают:
- настольные;
- потолочные или островные;
- каминные;
- встраиваемые (интегрированные).

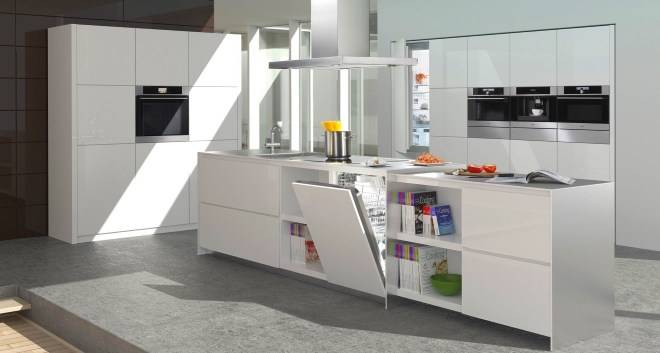

Потолочная или островная монтируется к потолку. Обычно такая вытяжка располагается там же, где установлена печь — в центре кухни, поэтому и называется островной. Для монтажа устройства потребуется сложная система фальш-потолоков и воздуховодов, что требует профессионального подхода.
Каминная вытяжка обычно украшает дизайн больших элитных кухонь. Схема и проект установки составляются индивидуально. Монтаж осуществляется специалистами.
Судя по техническим характеристикам доступного вида вытяжек, можно сделать вывод, что оптимальным вариантом для обычной семьи будет встраиваемое (интегрированное) устройство с простым выполнением монтажа и доступной ценой. Выдвижная вытяжка не занимает много места и очень удобна.
Вентиляция в квартире
Схема самодельного антивозвратного короба с клапаном
Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.
Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.
Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.
Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.
Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.
Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.
Проверка и обустройство вентиляционной шахты
Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.
Вентиляционный проход был забит раствором
Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.
Вентканал после прочистки
Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немногорасширьте и выровняйте края отверстия.

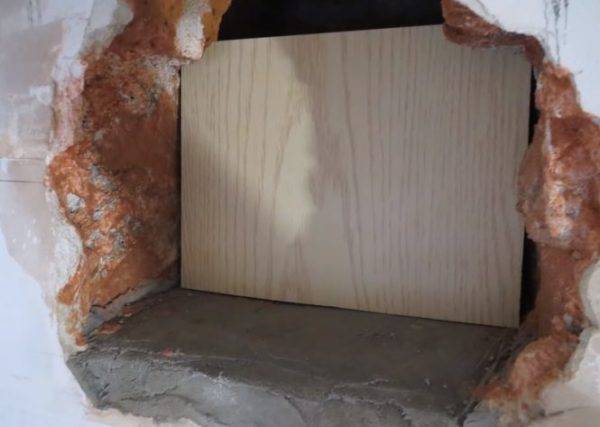

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.
Установлена плита МДФ
Распорки
Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.
Коробка
Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.
Два прутка металлической арматуры
Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.
Смесь для раствора и жидкость, препятствующая росту грибка
Цены на популярные средство противогрибковое Ceresit ct 99
Средство противогрибковое Ceresit ct 99
Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.
Коробка выставлена по уровню
Коробка зафиксирована раствором

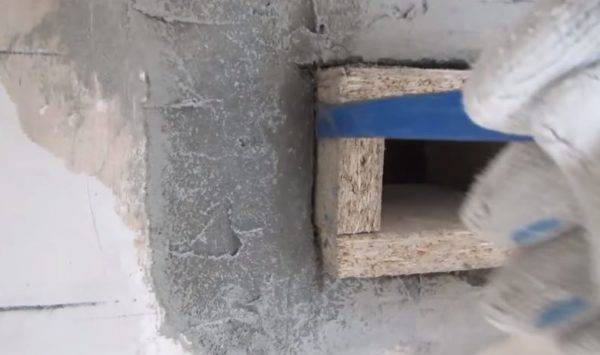

Короб извлекается путем выпиливания
Не спешите, раствореще не набралмаксимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.
Шахта после извлечения короба
Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.
Пластиковая труба
Крепление трубы
Формирование круглого отверстия
Стена заделана гипсовой штукатуркой
Никогда не используйте гипсовую штукатурку во времяформирования отверстий. Это очень плохой материал по всем параметрам
Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибы и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены.
Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятныезвуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

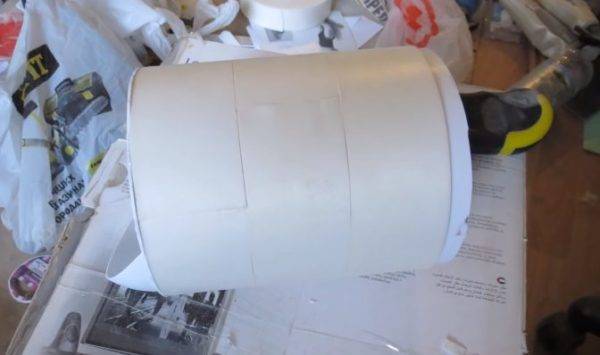

Труба обклеена шумопоглощающим материалом
Труба вставлена в подготовленное ранее отверстие
Вокруг трубы нанесен силиконовый герметик

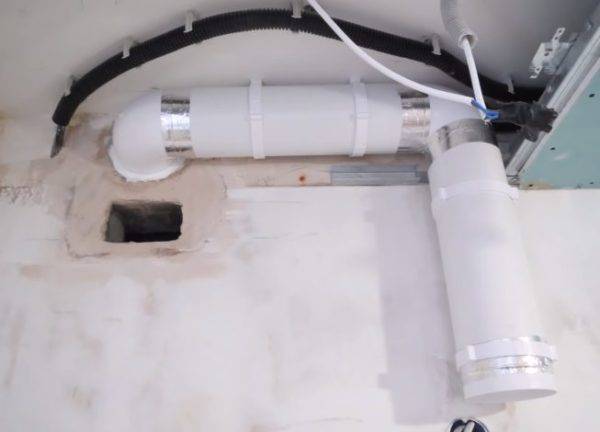

Сборка воздуховода
Обратный клапан установлен на силиконовый герметик
Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

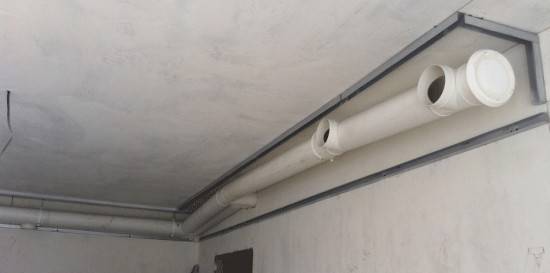

Особенности монтирования воздуховода
Правильный подбор вытяжки, труб, соединительных элементов может не дать желаемого результата, если будет допущена ошибка при монтировании воздуховода к вентиляционной шахте.
Для качественной работы вытяжного оборудования нужно знать, как подключить вытяжку, а также учесть следующие моменты:
- Трубопровод в сборке должен быть максимально прямым. Изгибы и прогибы не допускаются. Применяя гофрированный воздуховод, нужно растянуть его.
- Необходимо использовать герметик для обработки соединений с патрубками и переходниками.
- В местах изгибов воздуховода диаметр должен превышать сечение самой гофры. Если нарушить это требование, снизится давление, а значит и качество работы всей вытяжной системы.
- Эффективно выполнять свои функции будет трубопровод длиною 3 метра — не более, без поворотов и изгибов. Если поворот необходим, угол его должен быть тупым.
- Для прокладки через стену нужно использовать переходники, предохраняющие трубопровод от повреждений.
- Длинные гофрированные трубы следует фиксировать через каждые 1−1,5 м. Это исключает их прогибание и раскачивание при включённой вытяжке.
- На стыке прокладываемой трубы и вентиляционной шахты желательно встроить специальную решетчатую рамку, оснащённую обратным клапаном и фланцем для крепления края воздуховода. Принцип работы заключается в следующем — когда вытяжка выключена, воздух свободно циркулирует через решётку, клапан при этом открыт. При включении прибора клапан закрывается, препятствуя попаданию загрязнённого воздуха обратно в помещение.
Нужно знать, что пропускная способность вытяжного оборудования падает на 10% при каждом повороте трубопровода под острым или прямым углом. При нескольких изгибах система неэффективна, работает с большими перегрузками. В случае если поворотов невозможно избежать, следует покупать прибор с большей мощностью, а также увеличить и номинальное сечение трубопровода.
Выполнение сверлильных работ
С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.
Особенности установки наклонной вытяжки на кухне
Способ установки наклонной вытяжки зависит от принципа её работы. Различают отводные модели — они не очищают воздух, а отводят его в вентиляционную шахту, рециркуляционные — очищают воздух с помощью угольного и жирового фильтров, и комбинированные — имеющие максимальную производительность за счёт сочетания отвода и фильтрации воздуха.
Материалы и инструменты
Если с моделью определились, переходим к монтажу. Помимо самого прибора, нам нужны:
- рулетка;
- уровень;
- перфоратор;
- отвёртка;
- карандаш.
Для монтажа отводной техники дополнительно понадобится вентиляционная решётка с отверстием для воздуховода, гофрированная труба и соединительные хомуты.
Определение высоты монтажа наклонной вытяжки
Высота установки прибора для каждой модели индивидуальна, она указана в инструкции по эксплуатации. Несмотря на то что современная техника оборудована жаропрочными стёклами, существуют стандартные рекомендации по определению высоты, которые зависят от типа варочной поверхности.
При монтаже над газовыми плитами нижний уровень должен быть не менее 55 см, над электрическими — не менее 35 см.
Крепление вытяжки
После, с помощью перфоратора просверлить отверстия в стене, в намеченных местах. Если стена выложена кафелем, то сначала просверлить сверлом для керамики в безударном режиме кафель, а только потом перфоратором бетон. В полученные отверстия вставить дюбеля и вкрутить саморезы, не докручивая около 6–7 мм до конца.
Навесить прибор на саморезы, открыть стеклянную дверку, снять жировой фильтр и вкрутить саморезы до конца. Вставить фильтр обратно.
Подключение к электропитанию
К электропитанию подключаем путём включения вилки в розетку. Желательно, чтобы розетка была заранее проведена на уровне прибора или спрятана за его корпусом. Средняя мощность бытовой вытяжки примерно 160 Вт. Для её подключения будет достаточно провода с сечением 1,5 мм2.
Крепление гофрированной трубы
Первым делом необходимо установить вентиляционную решётку с отверстием. Гофротрубу вставляем в отверстие решётки, закрепляем хомутами и промазываем стыки герметиком. Второй конец трубы соединяется с вытяжкой, швы обрабатываются герметиком. Трубу необходимо устанавливать максимально ровно, избегая крутых углов.

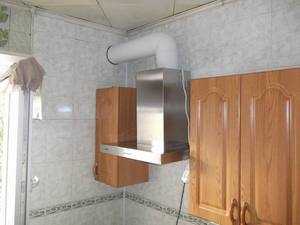

Воздуховод из гофрированной трубы смотрится не очень эстетично и может испортить интерьер кухни. Для того чтобы его спрятать, монтируют декоративный короб из гипсокартона, который красится в цвет стен или мебели, или же обклеивается обоими.
Перед монтажом короба следует проверить работоспособность вытяжки, «прогнать» её во всех режимах. Если всё работает исправно, можно переходить к декоративному коробу.
Вопросы вентиляции
Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.
От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.
Кухонная вытяжка с клапаном-хлопушкой
Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.
Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:
- Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
- Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
- Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.
О нейтрализаторах запаха
Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.
- Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
- Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
- Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.
Установка вытяжки
Особенности монтажа во многом зависят от расположения вентиляционного отверстия. По логике, плита должна располагаться как можно ближе к шахте.
Сборка антивозвратного клапана
Корпус устройства можно собрать из оцинкованного листа или такого же податливого алюминия. Пример самой простой конструкции указан на схеме выше. Но её можно усложнить, выполнив клапан в формате «бабочки». Именно такие более эффективные решения встречаются в магазинах (см. схему ниже).
Если вытяжка встроенная и спокойно размещается в шкафу, то отверстие необходимо проделать только сверху для укладки воздуховода.
Подключение воздуховода
После закрепления антивозвратного клапана можно приступать к укладке гофры. Для этого понадобится герметик, саморезы и хомуты по диаметру воздуховода.
- Закрепляем воздуховод на антивозвратном клапане в шкафу. Затягиваем хомуты, а щели обрабатываем силиконовым герметиком.
- Вешаем шкаф на место. Крепление должно быть надёжным ввиду приличного веса вытяжки и клапана.
- Протягиваем гофру до вентиляционной шахты и фиксируем её на решётке. Если на последней нет отверстия, то его нужно сделать самостоятельно. Щели также обрабатываем герметиком.
Монтаж вытяжки внутри шкафа
При укладке гофры необходимо исключить резкие изгибы, иначе уровень тяги заметно снизится. Каждый угол (90 градусов) снижает КПД системы примерно на 10%. Принцип укладки пластикового отвода аналогичен. Главное, тщательно осмотреть конструкцию на наличие щелей. Даже небольшое отверстие может ощутимо снизить качество вытяжки.
Монтаж без шкафа
Не у всех над плитой установлен шкаф. Материал ЛДСП достаточно привередлив к температурным перепадам, поэтому такое расположение заметно снижает срок жизни мебели. К тому же кухонные шкафы в большинстве своём идут стандартных размеров, чего явно мало для классических отдельно стоящих вытяжек.
Для монтажа последней, как правило, предусмотрены специальные отверстия на задней панели. Но антивозвратный клапан сверху и воздуховод добавляют весу конструкции, чего штатный крепёж может не выдержать.
В таких случаях можно соорудить П-образную раму из металла под размер вытяжки. Оптимальным вариантом будет уголок или швеллер. Раму необходимо как можно надёжнее закрепить к стене, а уже потом навешивать на неё остальное оборудование. В качестве крепежа лучше использовать сантехнические болты, где одна сторона выполнена в форме самореза, а на другой находится резьба с гайкой.

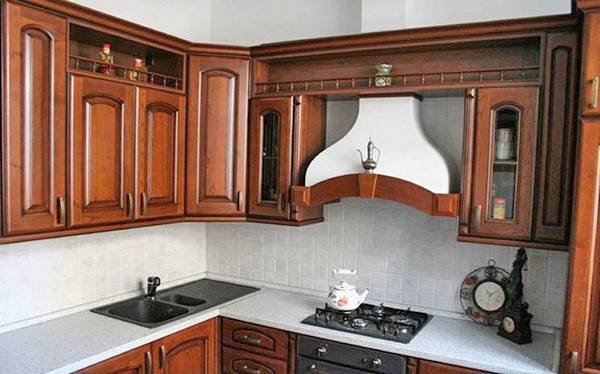

Установка купольной вытяжки
Закрепляем антивозвратный клапан на вытяжке, вешаем её на раму и фиксируем трубу. Воздуховод из гофры здесь явно будет не к месту. Нейтрально белая труба из ПВХ придётся как нельзя кстати. Проводим её до шахты, не забывая обрабатывать щели герметиком.
Монтаж
Монтаж вытяжной вентиляции ничем не отличается от устройства приточных и приточно-вытяжных систем. Во-первых, необходимо обладать определенными навыками и знаниями, но работа доступна и новичку. Как устраивается вытяжная вентиляция своими руками?
Во-первых, в обязательном порядке необходимо провести предварительный расчет. Как рассчитать систему – указано выше. Для этого необходимо ознакомиться со всеми справочниками и нормами для выбранного типа помещения. Вентиляция дома или квартиры рассчитывается с допустимой погрешностью 10%.
Сеть вытяжной вентиляции
Далее поговорим о механической системе, так как естественная обычно устраивается на этапе строительства и после запуска дома в эксплуатацию, особенно многоэтажного, ее устроить проблематично.
После расчета необходимо подобрать оборудование и приобрести его. В первую очередь выбирается вентилятор, производительность которого должна быть рассчитана таким образом, чтобы она превышала расчетную и была рассчитана на работу в вентиляционной сети, так как в трубах существуют потери, которые уменьшают производительность. Сами работы проводятся в следующем порядке:
- на плане дома или квартиры намечаются точки, где будет расположен диффузор или анемостат в каждом помещении;
- выбирается место для вытяжного вентилятора, обычно его устанавливают на балконе, улице или в техническом помещении;
- к вентилятору прокладывается вытяжная труба;
- круглый или прямоугольный воздуховод крепится к потолку или стенам, необходимо соблюдать расчетные сечения и делать как можно меньше поворотов и сужений;
- когда решетки и диффузоры соединены с вентиляторами и подключены к электрической сети, можно приступать к пуску и наладке системы.
Возможен вариант устройства системы – вытяжка в вентиляционный канал. Если сеть смонтирована правильно, то после ее монтажа можно приступать к эксплуатации. Необходимо иметь в виду, что нельзя эксплуатировать вытяжную вентиляцию без регулярного обслуживания, очистки и проверки работоспособности.
Как установить купольную вытяжку на кухне?
Немного о вариантах купольной вытяжки, представленных на рынке. Они бывают:
- Каминные (пристенные) ― крепятся на стену. Похожи по устройству на системы вентиляции для каминов.
- Угловые ― встречаются на кухнях редко, в случае, когда плита располагается в углу.
- Островные ― устанавливаются на больших кухнях, преимущественно в столовых, когда плита стоит в центре кухни. Крепятся непосредственно к потолку.
Изготавливают эти устройства из эмалированной или нержавеющей стали, гораздо реже они бывают деревянными или пластиковыми.
Купольная вытяжка может работать в разных режимах. Если проложен воздуховод на улицу, или к вентиляционной системе, то она просто выводит воздух из помещения.
Бывает, что воздуховод провести невозможно, тогда можно поставить циркуляционную установку, она пропустит воздух через фильтр и вернёт его назад в комнату.
Существуют и такие купольные вытяжки, которые работают в обоих вариантах.
Для того чтобы установить купольную вытяжку, нужно подвести гофру к вентиляционной системе здания, подключить прибор к сети электричества.
Возможно, что придётся наращивать гофру или проводку, поэтому лучше заручиться помощью профессионалов.
Если вы решаете проделать всю работу сами, то сначала оборудуйте кухню мебелью. И только после этого можно будет поработать над разметкой расположения вытяжки с учетом высоты ее расположения.
Приступаем к подготовке креплений. Нужно высверлить или выдолбить отверстия для дюбелей. К ним будут на болтах крепиться опоры, на которые, в свою очередь, надевают основу вытяжного устройства.
Соблюдая предельную герметичность, нужно соединить специальный отвод вытяжки с гофрой воздуховода. Далее проверяем работоспособность устройства и надеваем верхний кожух вытяжки.
Учитывая достаточно большие размеры и высокую мощность данной вытяжки, следует позиционировать её, как устройство для просторной кухни, с высокой производительностью блюд.
