Клапаны для систем отопления: балансировочный, обратный, трехходовой

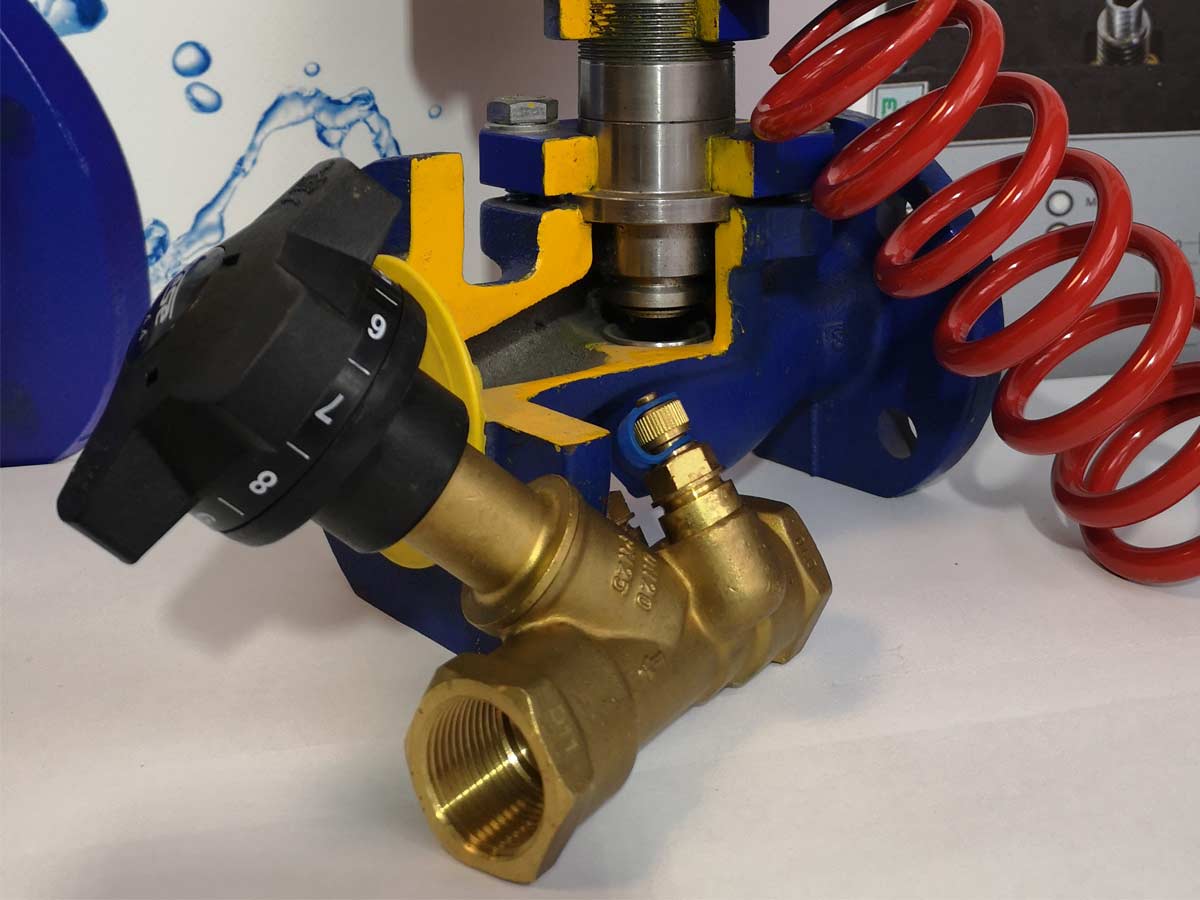

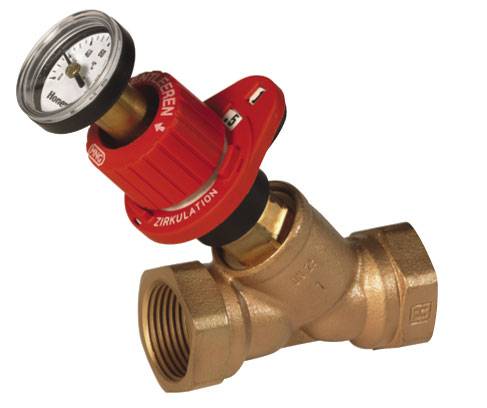

Виды балансировочных клапанов

Установить балансировочный клапан можно на любой система отопления. Но кроме обычной комнатной двутрубчатой, существуют и другие трубопроводы. Для них конструкторы изобрели другие варианты устройства, которые можно классифицировать по разным принципам работы.

По функционированию клапаны разделяют на ручные и автоматические. Такой прибор можно поместить на одном из отрезков батареи, куда можно с легкостью дотянуться. Если человек планирует пользоваться балансирующим клапаном постоянно, то лучше использовать ручной вариант прибора. Он имеет вид насадки на трубу с вентилем, с помощью которого можно контролировать поток горячей воды. Если в комнате достаточно жарко, то достаточно покрутить вентиль, и клапан создаст препятствие внутри трубы. Таким образом, батарея имеет меньше источника нагревания, и постепенно остывает.

Также есть варианты ручных балансиров, которые предназначены сразу для регулировки нескольких радиаторов одновременно. Данный вариант прибора помогает человеку настроить одинаковую температуру воздуха во всех комнатах своей жилплощади.

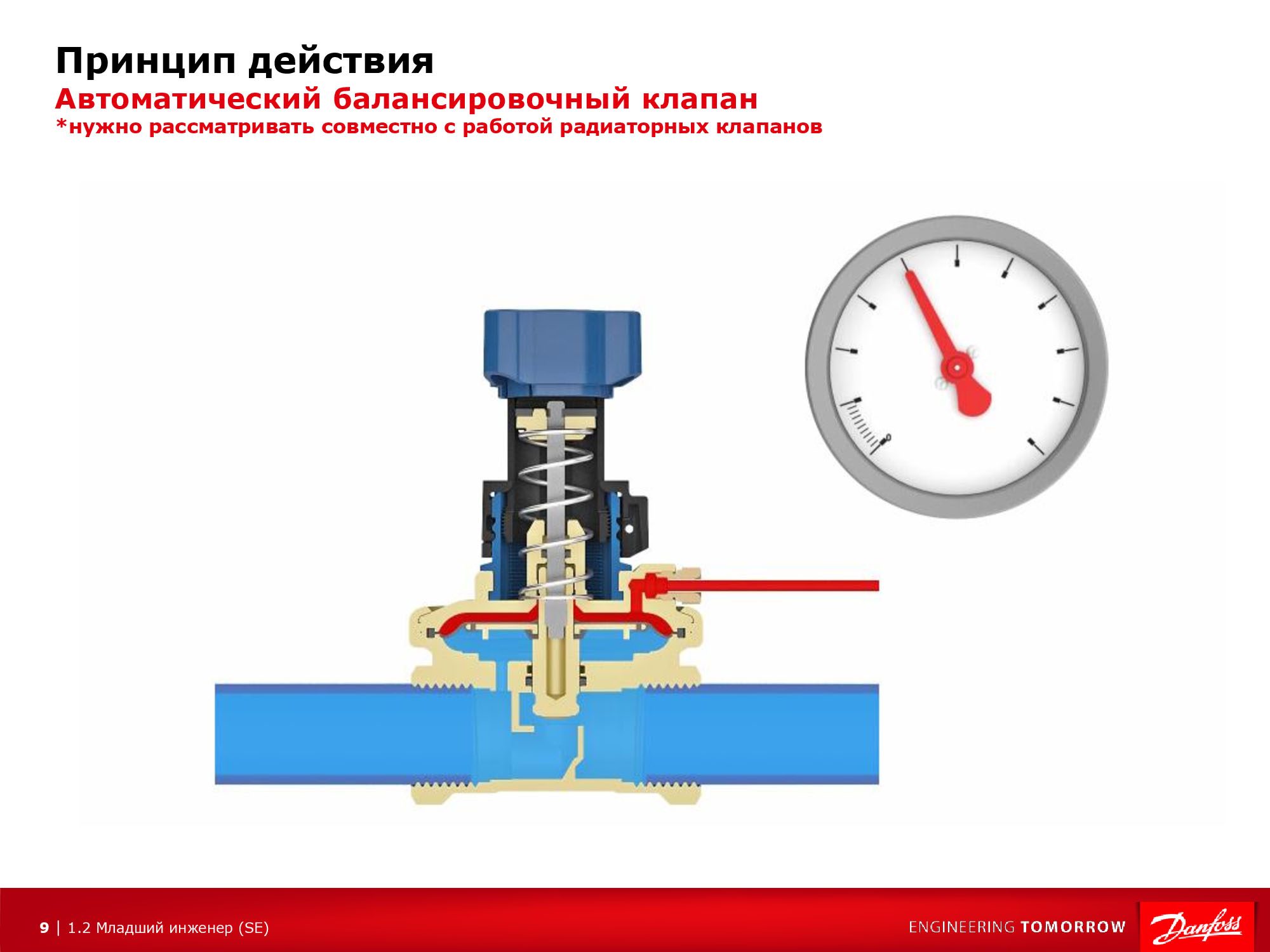

Автоматический тип балансировочных клапанов осуществляет этот процесс самостоятельно без вмешательства человека. Обычно они устанавливаются парой на один трубопровод, потом выбирается минимальное и максимальное количество теплоты, которое должны выработать батареи (расчет производится профессионалами). И балансирующий клапан регулирует подачу тепла в соответствии с внесенным в устройство графиком.

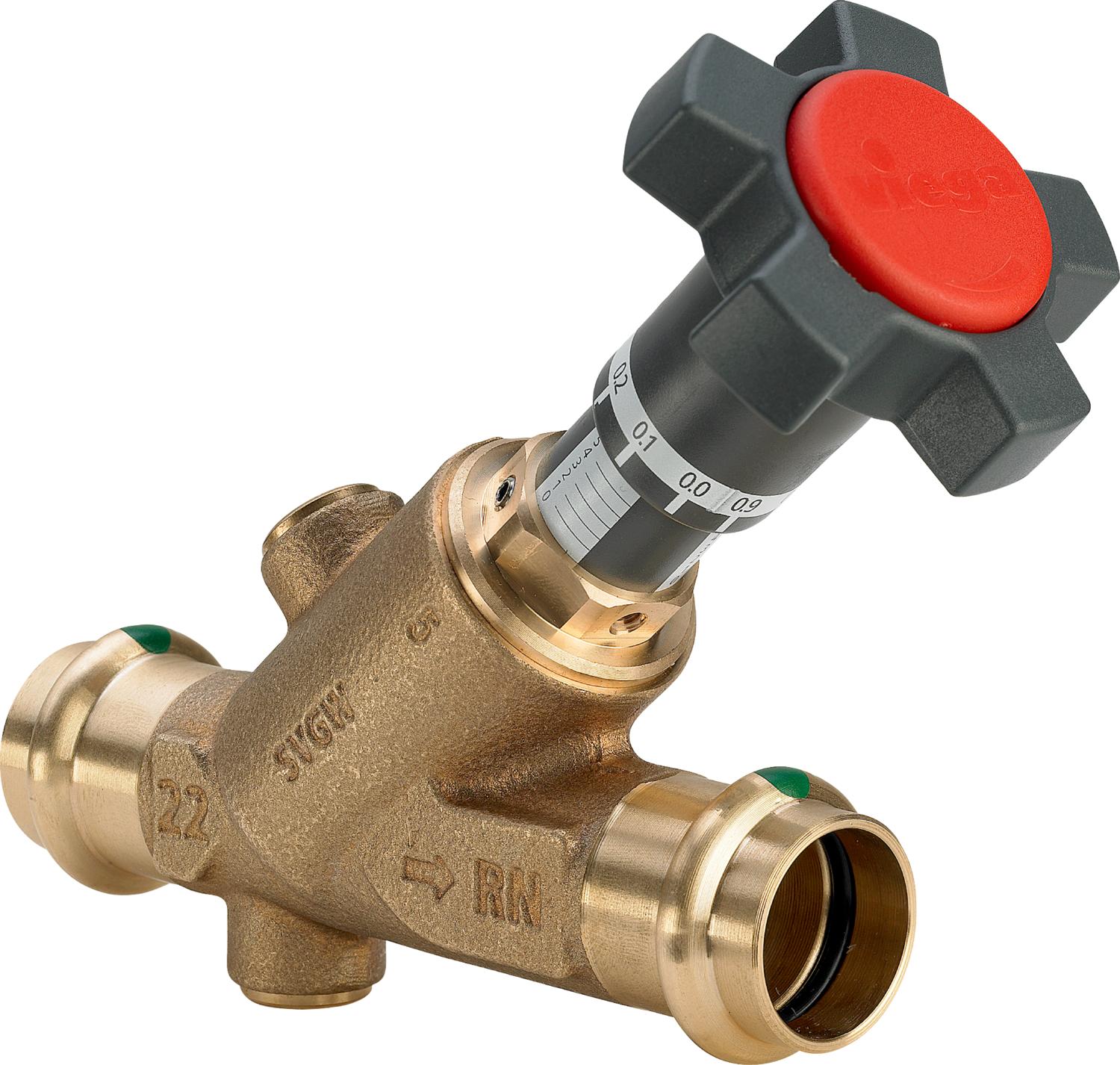

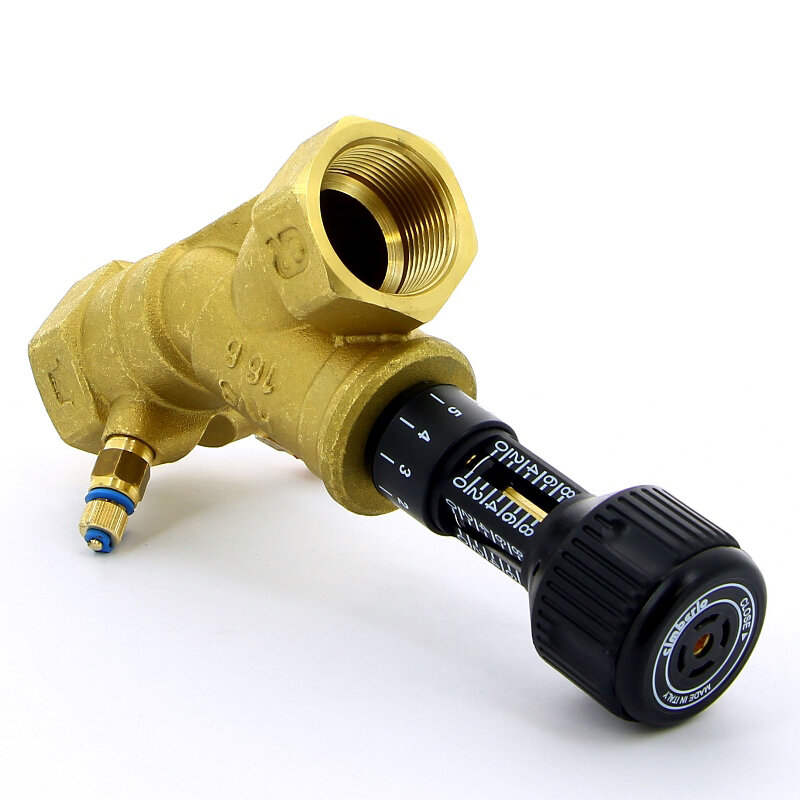

Рисунок 4: ручные балансирующие клапаны для разных типов батарей

По инженерной системе клапаны различаются на комбинированные и конкретные. По названию понятно, что балансировки конкретного типа предназначены для узкого назначения. Один вид клапанов обеспечивают только отопление в помещении, другие – занимаются водоснабжением, а третьи – кондиционированием. Комбинированные же сочетают все три назначения, при этом имея более сложную конструкцию и более высокую стоимость.
По способу запирающего механизма внутри трубы выделяют клапаны и шары. Внутри устройства находится деталь, с помощью которой и происходит регулирование потока воды. Чаще всего покупатели предпочитают механизмы с клапанами. По их мнению, они более точные в процессе настроек. А вот шаровые задвижки наоборот – менее точные. Но в случае, если по трубам течет не обычная горячая вода, а вязкое вещество с хорошей теплоотдачей, то второй тип задвижек будет более удачным в использовании.

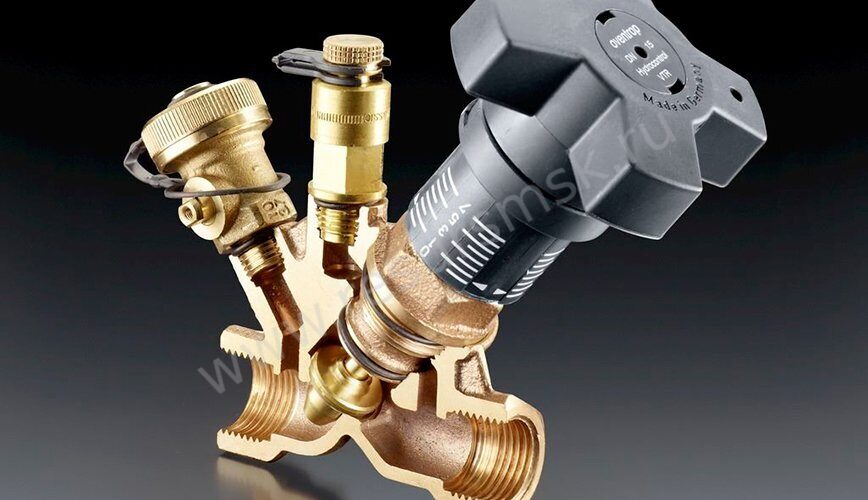

Рисунок 5: механизм балансира с запирающим клапаном (в разрезе)

По параметру регулировки. Балансирующие клапаны делятся на четыре типа: расходные – подсчитывает расход жидкости в трубах, температурные – следит за установленной температурой, для уравновешивания давления и комбинированные – совмещают в себе все регулировки остальных типов.

Вместе с тем, стоит помнить, что настройка потока горячей воды в теплопроводе – это не единственная переменная в данном процессе. Вместе с уменьшением подачи тепла внутри труб начинает расти давление. Поэтому обычному человеку недостаточно просто выбрать настройки своего балансира. Прежде чем начать им пользоваться, устройство нужно подключить к отопительной системе, а после задать ему стартовые настройки минимального и максимального потока жидкости. Сделать это может только профессионал. После процесса установки обычный пользователь может вводить свои коррективы в работу устройства в пределах установок мастера.

Рисунок 6: параметры регулировки балансиров (1 — расходные с помощью счетчика контролируют количество использованной воды, 2 — регулировка потока воды, 3 — регулировка температуры воздуха, 4 — регулирует давление в трубах, на изобр. находится прибор для проверки)

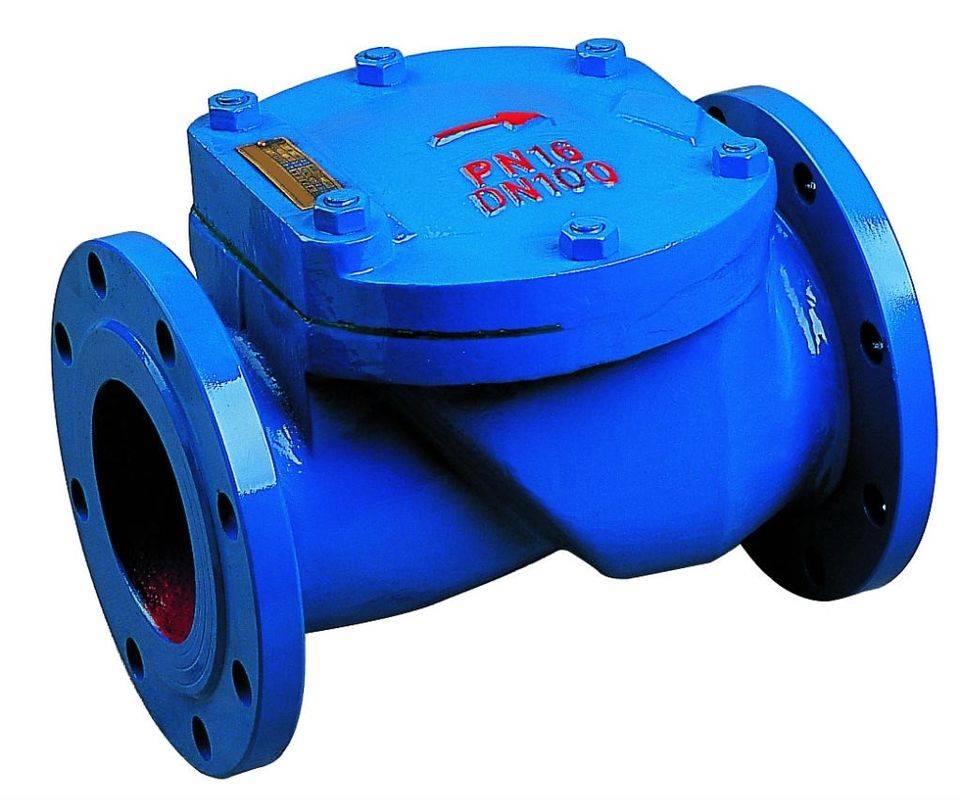

Обратный клапан для отопления — выбор и установка

Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении.

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был.

Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет.

Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар. Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной.

Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана.

Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние.

Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе.

Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

серый чугун;
сталь;
латунь;
нержавеющая сталь.

Видео описание

В этом видео рассказывается про стравливание воздуха из радиатора посредством трех типов кранов Маевского:

Коротко о главном

Воздухоотводчики – это компактные приспособления для вывода воздуха из трубопровода и радиаторов в системе отопления.

Существует две основных группы воздухоотводчиков – ручные и автоматические.

Ручного типа клапаны сброса воздуха – краны Маевского представлены корпусом с отверстием, которое открывается и герметизируется винтом, управление осуществляется отверткой, ключом или вентилем.

Автоматические воздухоотводчики имеют внутри корпуса камеру, в ней расположен пружинный механизм связанный с клапаном и поплавком.

Автоматические клапаны дополнительно могут быть защищены от гидроударов, захватывать воздушные пузырьки, сниматься для техобслуживания без слива воды из системы при наличии дополнительного механизма с пружиной, штоком, шайбой и герметизирующим кольцом.

Устанавливаются краны Маевского чаще в удаленном углу радиатора от контура подачи теплоносителя.

Сопроводительная информация

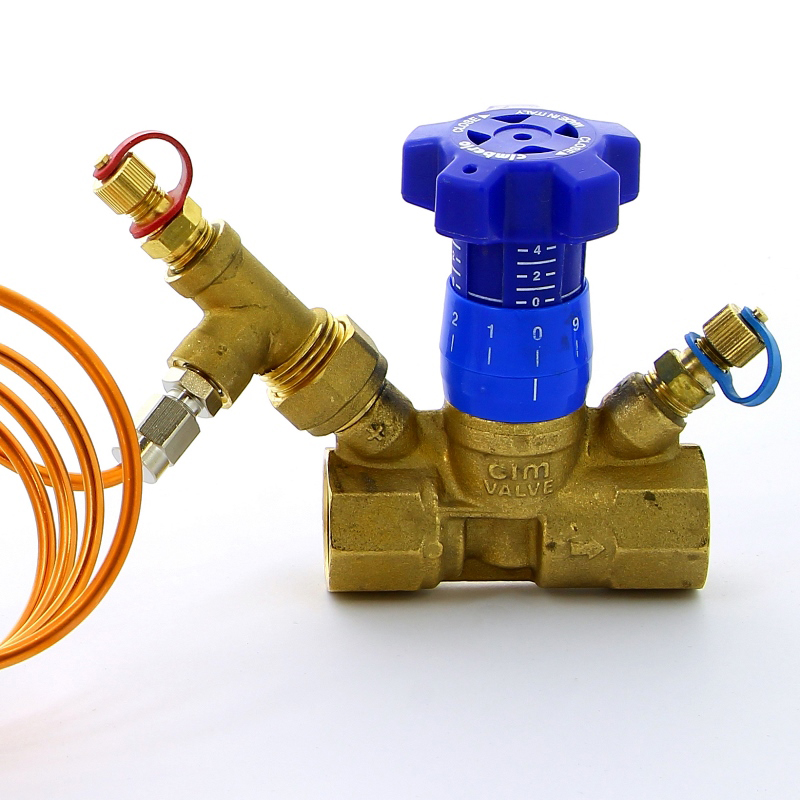

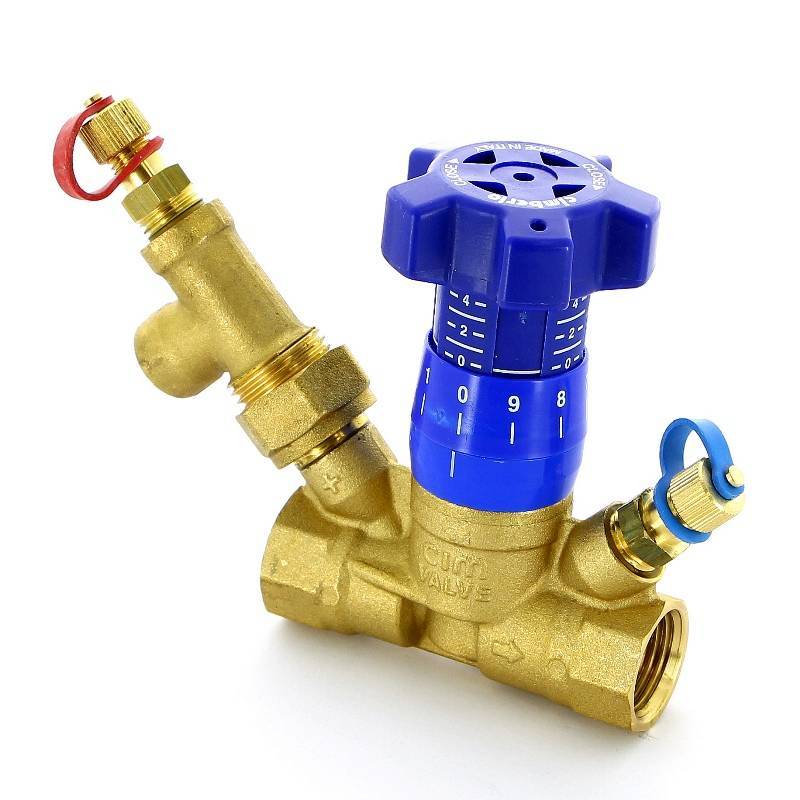

Балансировка на отводе трубопровода должна выполняться с использованием регулятора перепада давления. При этом должны соблюдаться следующие требования:

Клапан должен обеспечивать стабильный перепад давления в системе с помощью регулятора с мембранным элементом.
В клапане должна быть предусмотрена возможность изменения уставки перепада давления.
Минимально необходимый перепад давления на клапане не должен превышать 10 кПа независимо от уставки перепада давления.
Клапан должен быть оснащен уплотнением металл/металл (конус и седло клапана), которое обеспечивает оптимальные характеристики регулирования перепада давления при низком расходе.
Уставка перепада давления должна задаваться линейно с помощью визуальной шкалы и без использования инструмента. Клапан должен обладать функцией блокировки для предотвращения несанкционированного изменения уставок.
Должна иметься возможность изменения диапазона уставки путем замены пружины. Конструкция должна предусматривать возможность замены пружины под давлением.
Диапазон уставки перепада давления клапана должен соответствовать области применения для достижения оптимальных характеристик системы (например, диапазон уставки 5–25 кПа для радиаторных систем).
Пропускная способность клапана одного типоразмера должна соответствовать диапазону расхода в соответствии с требованиями стандарта VDI 2073 (при скорости потока воды до 0,8 м/с).
Клапан должен обладать функцией перекрытия потока, изолированная от механизма настройки. Перекрытие потока должно осуществляться вручную/без использования инструмента.
Клапан должен быть оснащен дренажным устройством.
Клапан должен иметь функцию промывки. Должна иметься возможность промывки с помощью приспособлений для промывки.
Клапан должен поставляться в комплекте с импульсной трубкой. Внутренний диаметр импульсной трубки не должен превышать 1,2 мм для достижения оптимальных характеристик системы.
Клапан должен поставляться в комплекте с термоизолирующими скорлупами, рассчитанными на температуру до 120 °C.
Клапан должен поставляться в надежной упаковке, которая обеспечивает безопасную транспортировку.

Характеристики изделия:

Класс давления: PN 16.
Температурный диапазон: 0…+120 °C.
Присоединительный размер: DN 15–50.
Тип соединения внутренняя резьба по ISO 7/1 (DN 15–50), наружная резьба по ISO 228/1 (DN 15–50).
Диапазон настройки Δp: 5–25, 20–60 кПа.
Максимальный перепад давления на клапане: 1,5 бар.
Установка: регулятор перепада давления должен монтироваться на обратном трубопроводе и подключаться к подающему трубопроводу с помощью импульсной трубки.

источник

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

клапана с ручной регулировкой;
запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

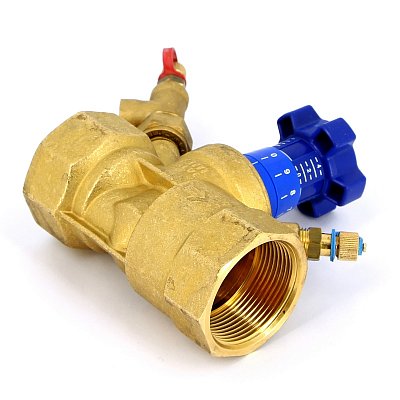

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

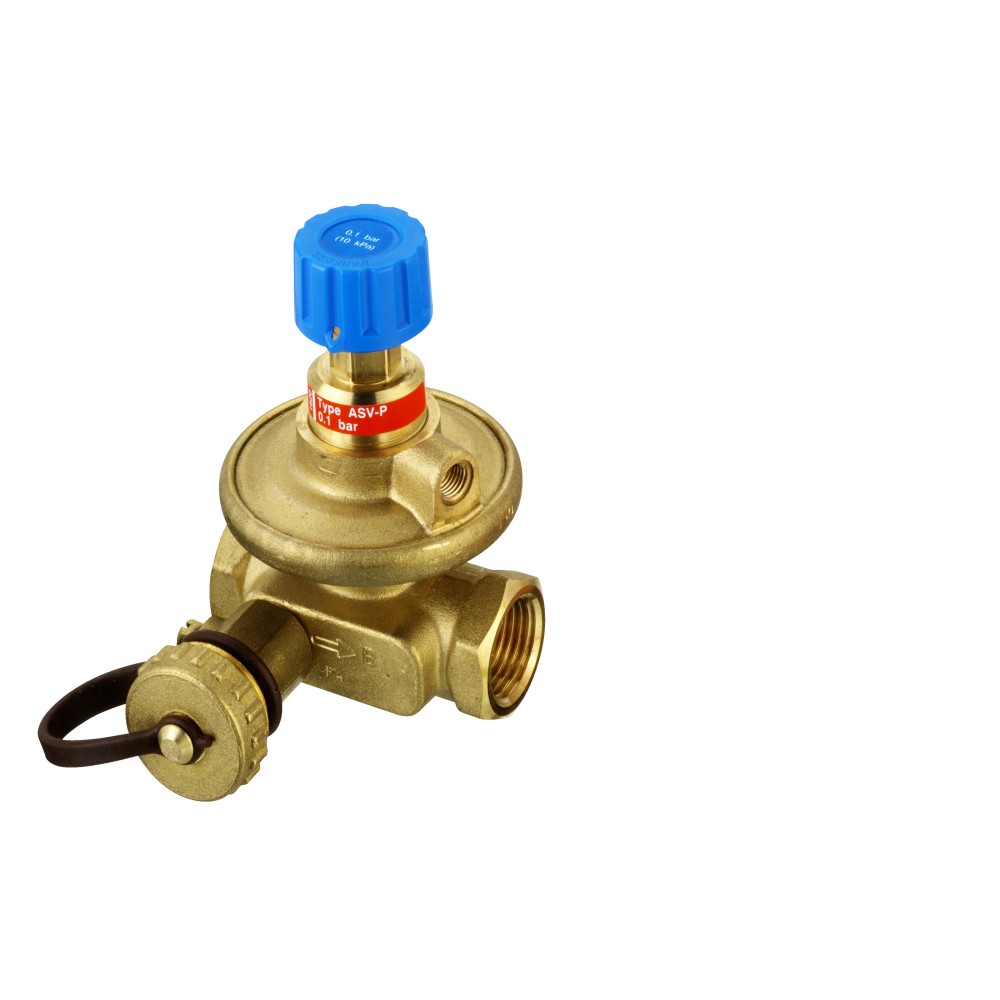

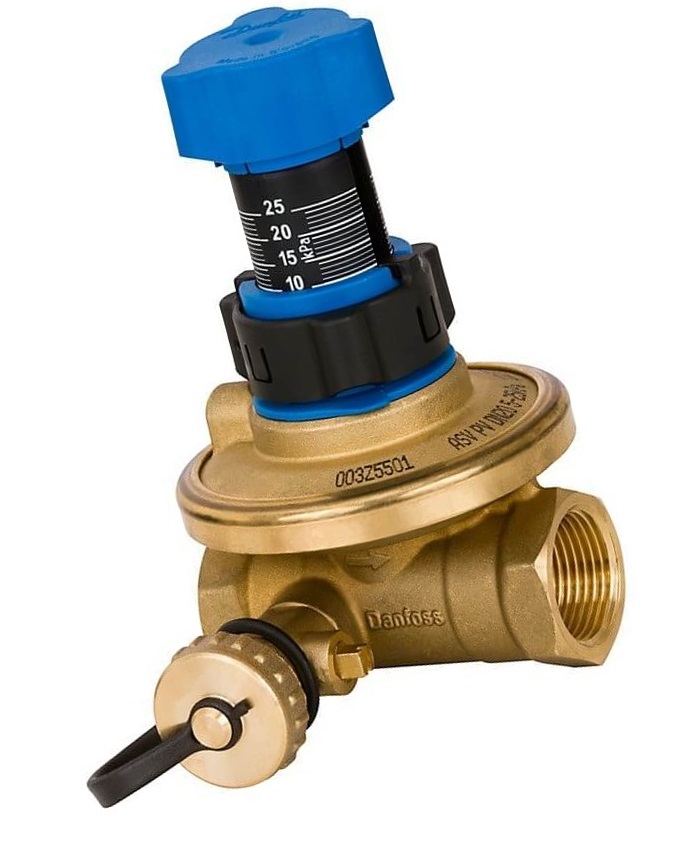

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Почему стоит использовать

Главная задача – гидравлическая балансировка. Пример: в многоквартирном доме есть два стояка отопления. В одном температура повышена, во втором – ниже нормы. Причина – горячая вода идет по пути наименьшего сопротивления и большая часть жидкости уходит в ближайший к тепловому узлу контур. На дальний трубопровод приходится меньшая часть тепла. Установив балансировочный клапан на ответственных участках, можно нормализовать распределение температуры для всех потребителей.

Альтернативные способы использования:

Отдельная ветка с радиаторами и большим расстоянием между ними. Оптимизирует гидравлический баланс, когда изменяется объем протекающей жидкости из-за работы терморегуляторов.
В контур для буферной емкости. Он регулирует подачу горячей воды для поддержания высокого уровня температуры. При этом не снижается степень нагрева в основном контуре.
В бойлер косвенного нагрева. Искусственное ограничение притока теплоносителя для регулировки температуры.

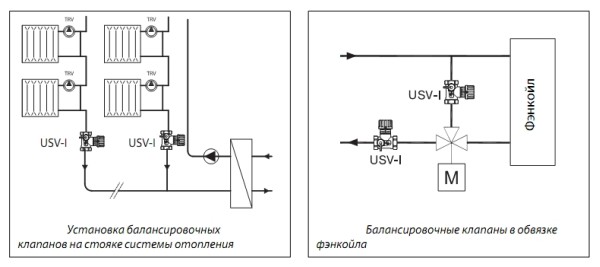

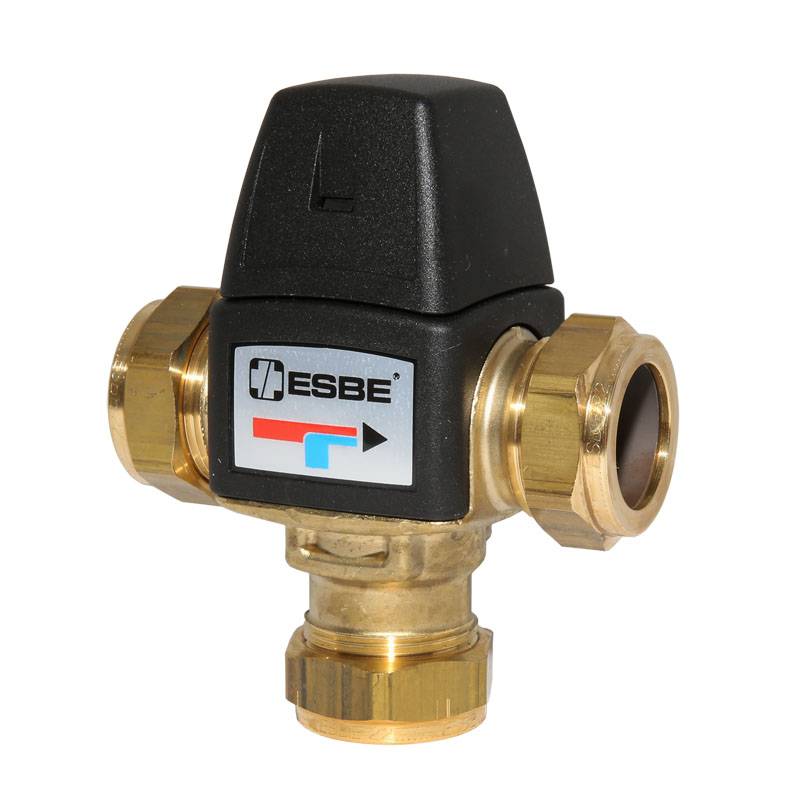

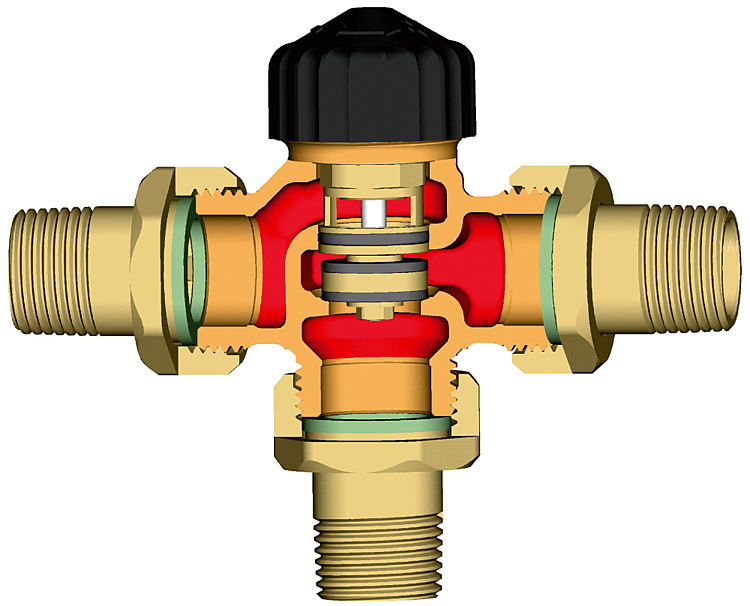

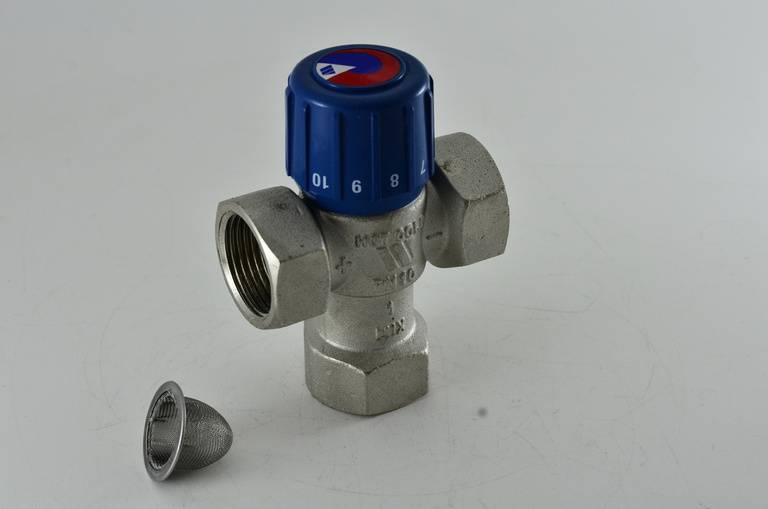

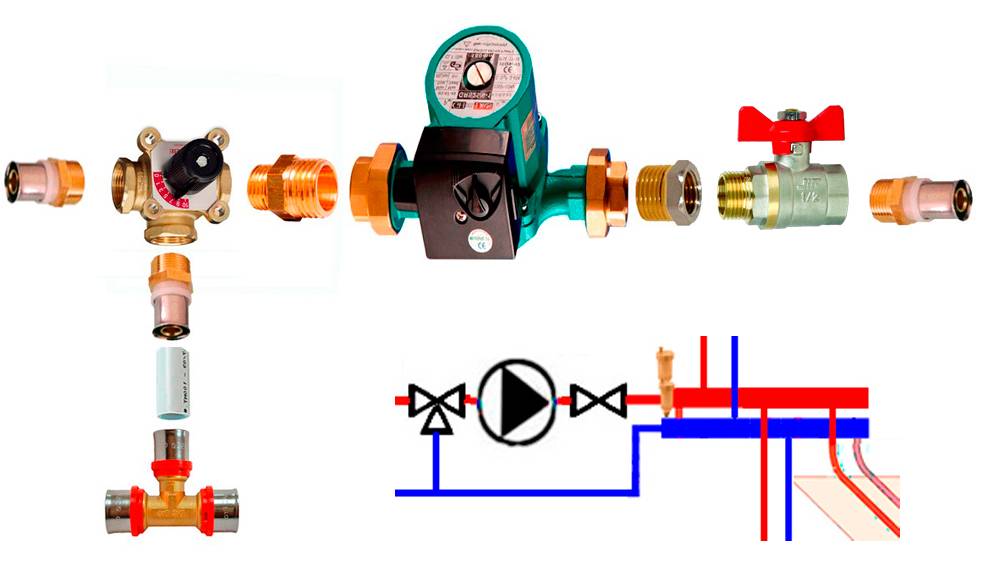

Балансировочные клапаны могут устанавливаться в однотрубной и двухтрубной системе отопления. В первом случае они регулируют объем горячей воды, во втором – нормализуют давление между подачей и обратным трубопроводом. Для последнего нужны модели с одной или двумя штуцерами для подключения к регулятору перепада давления. Альтернативное использование – измерение давления до и после устройства с помощью комбинированного манометра.Трехходовой клапан смесительный для системы отопления с терморегулятором Современные технологические процессы обязательно должны быть автоматизированы. В системе отопления основным механизмом автоматизации является трехходовой клапан

Он предназначен для смешивания двух…Важно: после длительного простоя на штоке может сформироваться известковый налет. Перед контрольным запуском отопления нужно проверить состояние клапана, прочистить его

Обзор терморегуляторов

В состав регуляторов отопления входят вентиль и термоэлемент. С помощью вентиля регулируется теплоотдача. Принцип работы основан на распределении расхода воды, который зависит от внешней температуры. В состав вентиля входит золотник, по высоте которого определяют пропускную способность. В зависимости от высоты перемещения бывают малоподъемными и полноподъемными.

Малоподъемные имеют высоту 0,05. Для полноподъемных — составляет более 0,25. Первый вид терморегуляторов рекомендуется использовать, где наблюдается небольшая пропускная способность (обычно жидкая среда), второй тип наиболее подходит для газообразной среды.

Кроме этого, вентили могут быть пружинными и рычажно-грузовыми. В рычажно-грузовых золотник объединен с рычагом. На рычаг навешивают груз. Благодаря перемещению груза, которое осуществляется по всей длине, регулируется сила прижимания золотника к седлу.

Когда возникает разница между давлениями среды и рычага, происходит автоматическое открытие и обеспечивается поступление теплоносителя в сбросный патрубок.

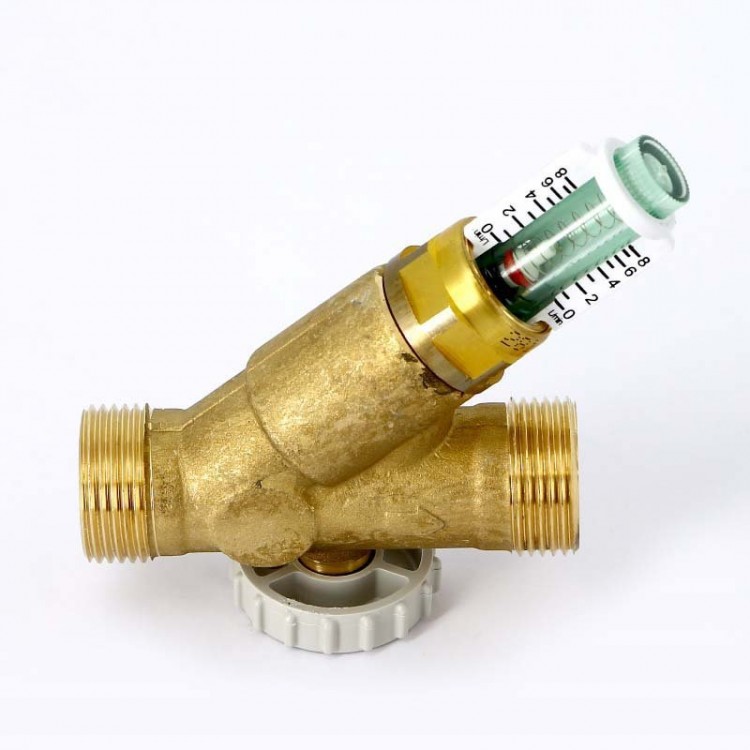

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Читайте так же:

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

Специфика устройства

Конструкция автоматических и ручных спускных кранов на отопление имеет одну общую деталь. Речь идет о канале (клапане), который предназначается для удаления накопившегося воздуха. Автоматические приборы снабжены поплавком: когда он расположен в верхнем положении, это говорит о том, что игольчатый клапан закрыт.

После появления газа происходит опускание поплавка. Как результат, коромысло открывает клапан, и воздух начинает выходить наружу. После удаления воздушной пробки происходит поднятие поплавка, что дает возможность игле закрыть клапан. В итоге система возвращается в привычный режим работы.

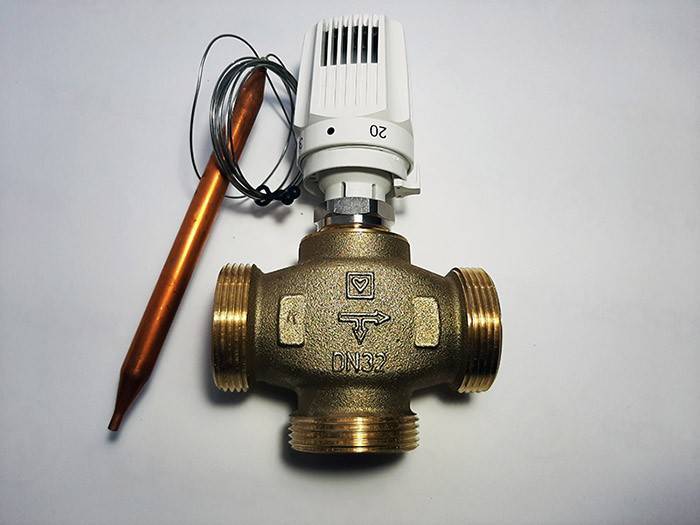

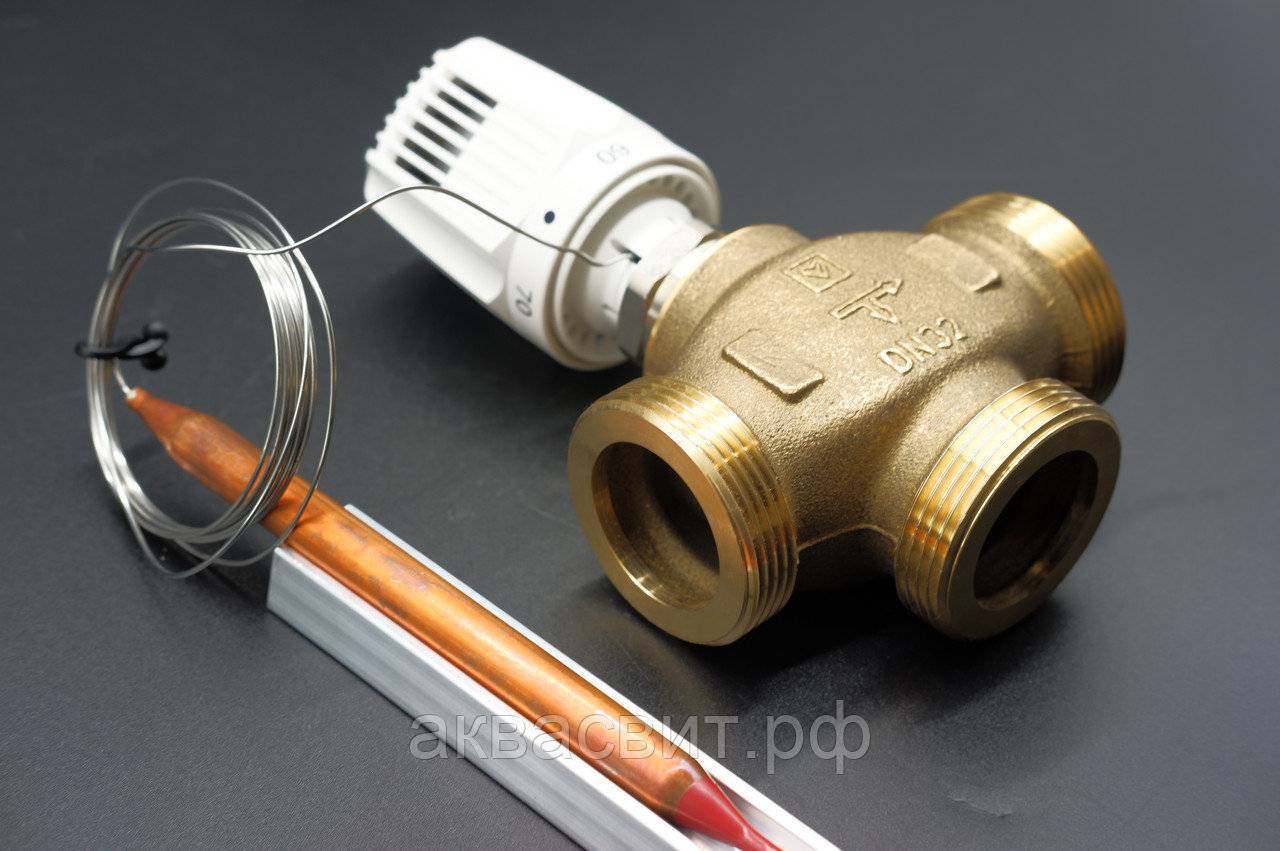

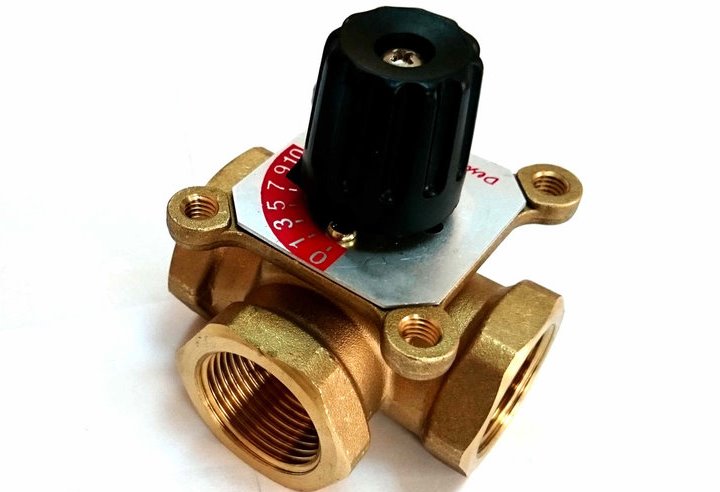

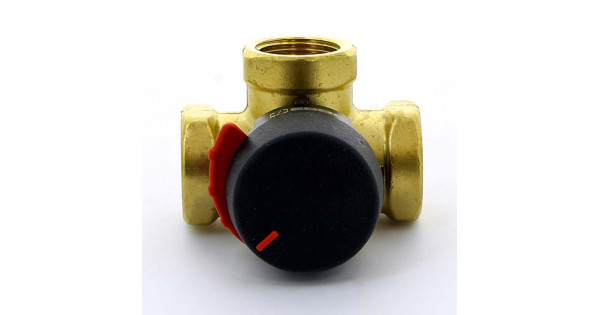

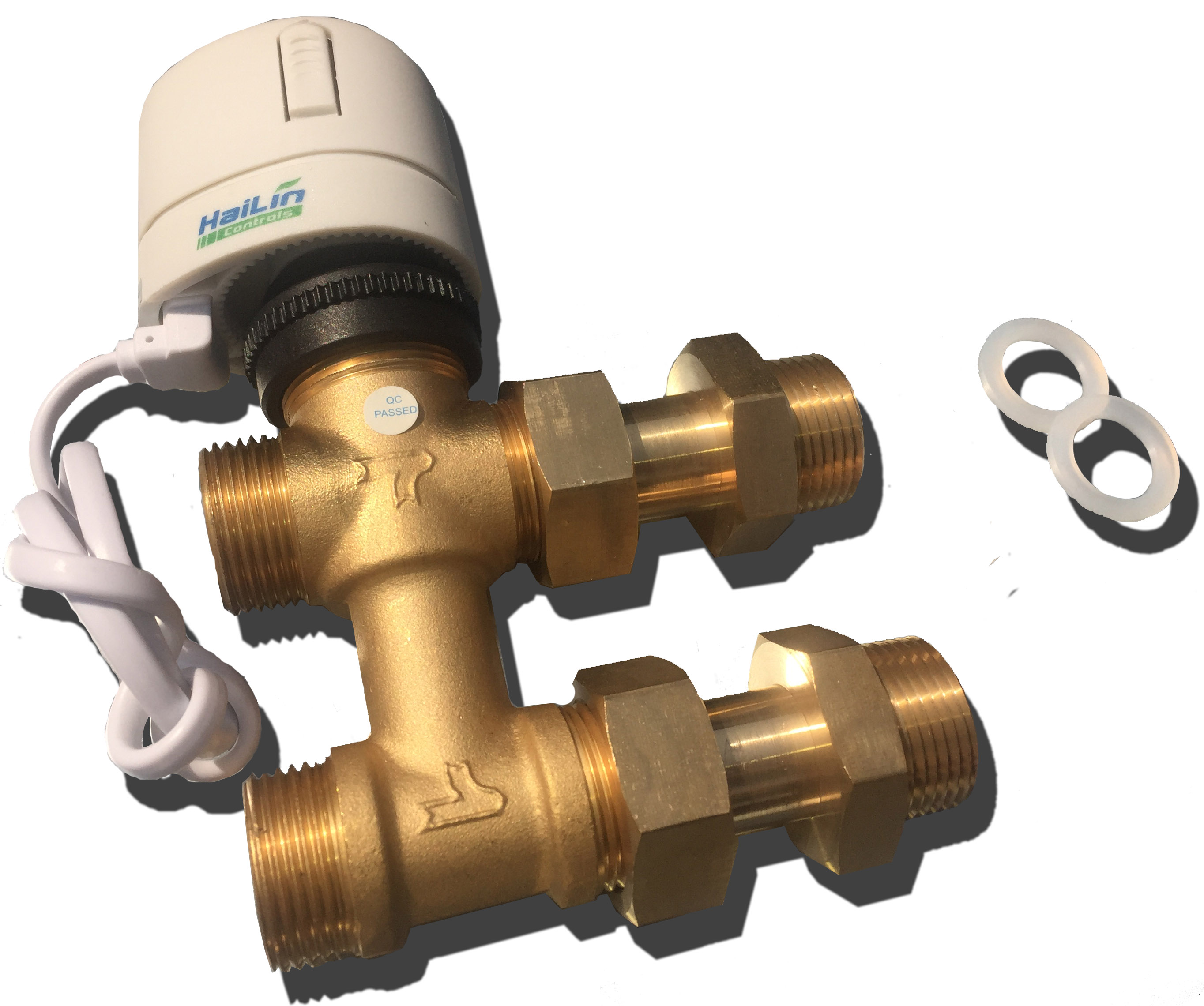

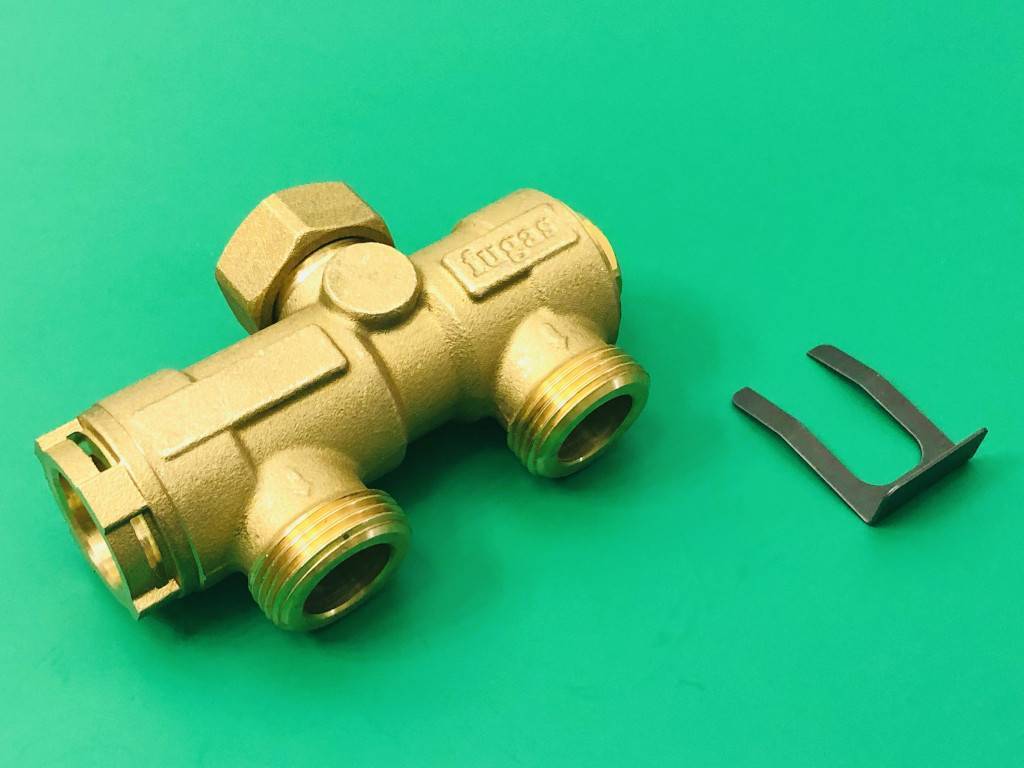

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Регулятор расхода

Показ всех – 7 результатов

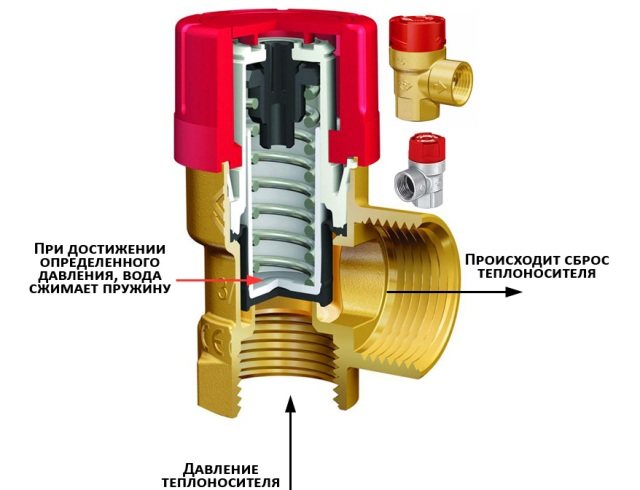

При устройстве автономного отопления необходимо позаботиться о безопасности и надежности системы. Для того чтобы отопительная система была обеспечена автоматическим контролем безопасности нужно установить защитный элемент, который называется электромагнитный клапан-отсекатель. Данный защитный элемент представляет собой запорную арматуру, которая обеспечивает безопасность и автоматическую эксплуатации оборудования для отопления .

При возникновении какой-либо опасной ситуации клапан автоматически перекрывает подачу топлива. Такие ситуации могут произойти из-за разных факторов: падения давления теплоносителя или газа, утечки газа или снижение тяги. Любой из этих факторов является опасным для работы котла. Поэтому электромагнитный клапан-отсекатель необходим для отопительной системы, так как перекрывает подачу топлива. Рассмотрим в нашей статье виды клапанов-отсекателей и принцип их работы.

Причины и следствия

Зачастую рост уровня давления в таких системах связан с нормативным функционированием термоклапанов, которые установлены на радиаторах либо термоголовке. При достижении установленной в ручном режиме максимальной температуры, подача горячего теплоносителя в тот или другой радиатор снижается, что и обеспечивает повышение давления, а в некоторых случаях даже свист запорных вентилей радиаторов.

Безусловно, что это отражается, кроме уровня комфорта в комнате, еще и на работоспособности, а также долговечности системы отопления, ее отдельных узлов. Чтобы избежать таких ситуаций профессионалы рекомендуют оснащать системы отопления термостатическими клапанами.

Модель клапана	Максимальное давление	Максимальная температура
Сброса	Рабочее
5020-5021	2,5	10	120
5022	4
5024-5025	115
5026-5027	6
551004	10	110
