Преимущества самозажимных клеммников
Соединительные элементы данного типа существенно превосходят все остальные известные виды соединений.
Среди несомненных плюсов необходимо отметить следующие положительные качества:
- Каждый соединяемый провод обеспечен отдельным зажимом.
- В процессе эксплуатации не требуется какое-либо техническое обслуживание, не нужна и дополнительная изоляция.
- После зажима создается герметичное соединение, полностью исключающее окисление соединенных жил. Клеммы абсолютно безопасны во время работы, поскольку их токоведущие части недоступны для прикосновения.
- Простой монтаж выполняется с помощью обычной отвертки. Это существенно облегчает работу при монтаже больших объемов электропроводки, прокладке ее в труднодоступных местах и в условиях плохого освещения.
- Пружины обеспечивают надлежащую ударопрочность и высокую устойчивость к вибрации. Сам зажим имеет компактные размеры, при необходимости легко проводится повторный монтаж.
- Самозажимные клеммники фирмы Wago устойчивы к повышенной влажности, высоким температурам и агрессивному воздействию окружающей среды.
- Установленные в распределительную коробку, такие клеммы делают соединения проводов красивыми и упорядоченными.
Практически все клеммы пружинного типа настраиваются на конкретное сечение жилы. Поэтому усилие, прилагаемое зажимом при подключении, считается наиболее оптимальным. За счет этого полностью исключается температурная деформация и возможность повреждения проводов. С помощью самозажимных клеммников могут соединяться медные и алюминиевые провода, поскольку обычные способы для этого не подходят.
Единственным условием, которое нельзя назвать минусом, является доступность клеммных соединителей для проведения плановых осмотров и ремонтных электромонтажных работ. Данное условие относится не только к клеммам, но и к другим видам разъемных соединений.

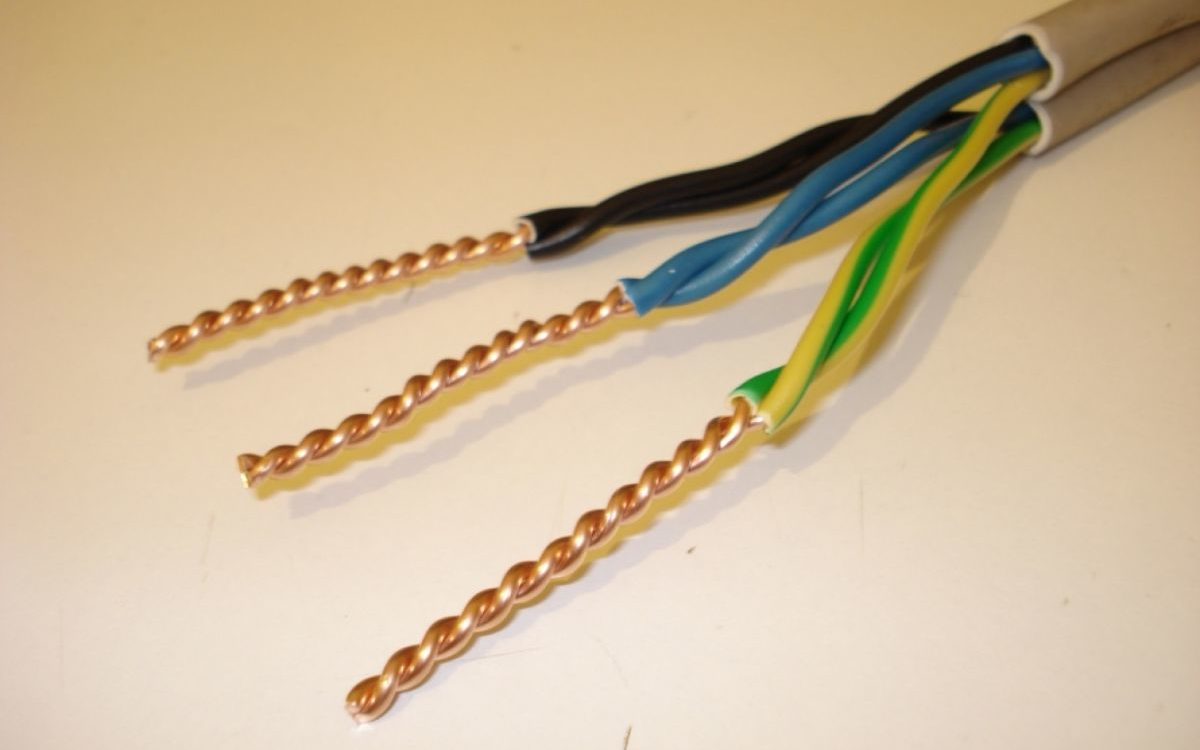

Скрутка
Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.
Плюсы скруток:
- Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
- Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
- Не требует обслуживания.
- Можно соединять однопроволочные и многопроволочные жилы.
Минусы скруток:
- Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
- Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
- Нельзя соединять алюминий и медь.
- Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
- Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.
Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.
Рекомендации по установке
Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:
У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника
Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать
Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем
Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.
Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

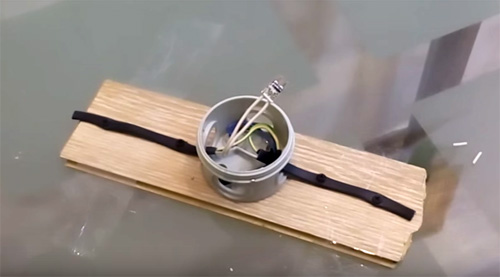

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.
Основные этапы процесса соединения проводов с помощью клемм
Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:
| Фото | Описание процесса |

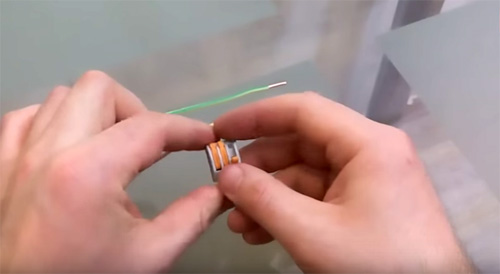

 | Чтобы соединить провода с помощью клеммника серии 22÷73. Необходимо зачистить проводники на длину 10 мм. |
 | Вставляем оголенные части в клеммник до упора. |
 | При необходимости снять клеммник его нужно прокручивать в обратную сторону. Обе части должны быть внутри приспособления. Такой вариант применяется для подключения света. |

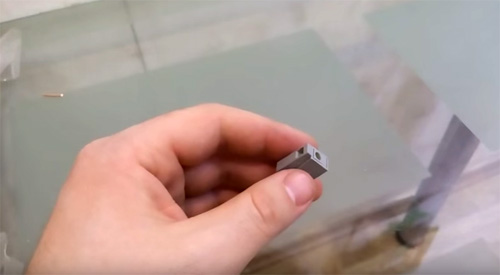

 | Клеммники 222 серии Wago рекомендуется использовать для ремонтных работ и временных подключений. |
 | Подсоединение выполняется с помощью специальных рычажков. Провод также зачищается на 10 мм и вставляется в клеммник, затем рычажки защелкиваются. |
 | 224 серия применяется для подключения всевозможных люстр, светильников и бра. |
 | С помощью этой клеммы можно соединять одножильный и многожильный провод. |
 | Одножильный вставляется в отверстие со смазкой. |
 | Многожильный вставляется в другое отверстие. |
 | Для проводников СИЗ применяется специальный колпачок. |
 | Колпачок накручивается на проводники. |
 | Чтобы улучшить качество такого соединения, провода нужно зачистить примерно на 6 см. |
 | Затем накручивается колпачок СИЗ. При этом получается очень надежное соединение. |
 | Соединение изолируется при помощи изоленты. |
 | Можно использовать бытовой клеммник. Моножилу нужно зачистить и поместить внутрь клеммника. Затем производится закручивание с помощью специальной отвертки. |
Самозажимные клеммники WAGO: плюсы и минусы конструкций
Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.
Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.
Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.
Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.
ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.
Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.
Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.
Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.
Технические характеристики
Даже такое несложное изделие как клеммные колодки надо подбирать с учетом их технических характеристик. Их совсем немного, но про них стоит помнить.
- Номинальное напряжение. Большая часть клеммных колодок рассчитана на напряжение 400-450 В. То есть они могут использоваться как в однофазных, так и в трехфазных сетях. Есть еще специальные клеммные колодки для малоточных сетей, но чаще используют обычные.
- Тип проводников. Не все типы клеммных колодок предназначены для проводников всех типов. Обычно проблема не возникает с соединением одножильных (моножильных) проводников или маложильных жестких. А вот для мягких и гибких многопроволочных подходят далеко не все. Это должно быть прописано отдельно.
Поперечное сечение подключаемых проводов. Гнезда для подключения проводников могут иметь разные размеры. Чем больше сечение, тем больше размер гнезда. Но не только. С увеличением сечения растет и возможная токовая нагрузка. Так что производители отслеживают и диэлектрические свойства корпуса.
- Диапазон температур. Обычно для частного сектора этот параметр не слишком актуален. За исключением того случая, если монтаж собираетесь делать на улице. Тогда надо смотреть, чтобы пластик корпуса был морозостойким.
- Количество пар или подключаемых проводников.
Самозажимные клеммники

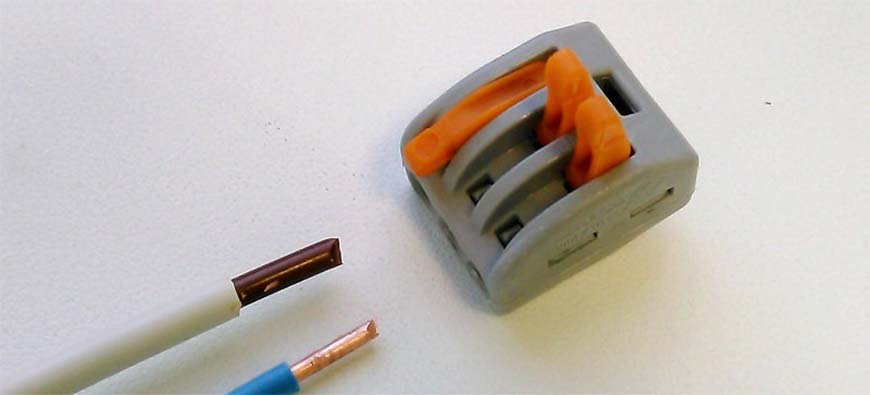

Особенность таких коммутаторов — быстрая установка. В устройстве клемм присутствует специальный рычаг, действующий на небольшую плоскую пружинку, которая всей плоскостью давит на поверхность жилы. Вместо пружинки может быть токопроводящий нож, который при зажиме прорезает изоляцию проводника и упирается в нее.
Клеммниками как пользоваться:
- поднимают рычажок;
- вставляют зачищенный конец провода в гнездо;
- опускают рычажок.
Типы зажимов бывают разными. Производитель Wago предлагает:
- Одноразовые. Самые дешевые коммутаторы, в которых нет традиционного рычажка. Для фиксации концов зачищенных проводов используется замок, находящийся внутри корпуса. Клеммники применяют чаще для соединения одножильных проводников.
- Многоразовые. Могут быть проводниками многожильных проводов. Есть модели со специальным пазом в корпусе, через который измерительным прибором контролируется работоспособность контакта, определяется фаза и ноль электросети. Выпускаются для разных условий подключения. Есть серии устройств для:
- соединения проводов в большом диапазоне сечений (1,5-4 мм²);
- осветительных приборов;
- сетей со слабым током;
- сращивания только медных проводов.
Особенности монтажа
Соединение проводов и кабелей с помощью клеммника, дело достаточно простое, не требующее каких-то специальных навыков. Подбирается нужная колодка с ячейкой наиболее подходящего размера, после чего внутрь вставляются жилы, зажимаемые винтами.
Предварительно с концов жил снимается изоляция, на расстоянии 5-7 мм, после чего вся токопроводящая поверхность тщательно зачищается. Многосекционные колодки при необходимости разрезаются на требуемое количество сегментов. В винтовые устройства не рекомендуется зажимать алюминиевые провода, поскольку такие жилы могут быть передавлены винтом.
Если же все-таки возникла необходимость соединения и подключения алюминиевых жил именно этим способом, в этом случае при затягивании винтов нужно соблюдать особую осторожность. Следует учитывать, что алюминий считается текучим материалом, и через некоторое время под действием значительного давления контакт ухудшается и постепенно пропадает совсем. В такой ситуации велика вероятность перегрева и даже возгорания проводника
В связи с этим, рекомендуется все соединения с алюминиевыми жилами подтягивать не реже одного раза в год
В такой ситуации велика вероятность перегрева и даже возгорания проводника. В связи с этим, рекомендуется все соединения с алюминиевыми жилами подтягивать не реже одного раза в год.
Преимущества и недостатки коммутации клеммами
При помощи клемм можно соединять медные с алюминиевыми проводами
Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:
- конструктивное разнообразие соединителей;
- возможность демонтажа и ремонта;
- простота, скорость и доступность установки;
- электробезопасность, корпус из диэлектрика предохраняет от поражения током;
- устойчивость к механической нагрузке и вибрации;
- возможность коммутации металлических проводников разного сечения и материала.
Недостатки:
- выделение дополнительного места в щитках и распределительных коробках;
- высокая стоимость при масштабных работах.
Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.
Виды клеммников
Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.
На сегодняшний день массовое распространение получили два вида клеммников:
винтовые
пружинные
В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.
В своем обозначении они имеют две цифры.
первая цифра указывает на максимально возможное сечение проводника для подключения
вторая – ширину колодки в миллиметрах

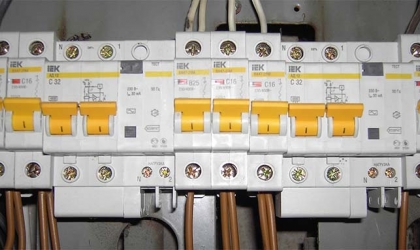

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.
Ток на который рассчитана клемма прописывается на корпусе.
Даже привычные всем проходные клеммы могут быть различных видов:
во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.
Попадаются силовые модели вплоть до 240-270мм2.
с рубильником (ножевым размыкателем)
Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.
Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.
Откидываете поочередно все цепи и вызваниваете провода.
с диодами
с предохранителями
Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.
двухрядными
двух, трех, четырехпроводными
С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.
Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.
Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.
токовыми
Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.
Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.
Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.
В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.
Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.
Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.
Клеммные колодки пружинного типа
Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.
Серия WAGO выпускается в 2 вариантах:
- PUSH WIRE (неразъемные одноразовые).
- CAGE CLAMP (многоразовые).
Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.
Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.
Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.
Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.
модель WAGO
WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.
Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.
Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).
Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.
Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.
Монтаж предельно прост и доступен:
- Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
- Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
Преимущества пружинных соединений:
- Наличие отдельного гнезда для каждого проводника.
- Прочное, качественное соединение.
- Низкое переходное сопротивление.
- Возможность состыковки проводов из различных материалов.
- Защита от коррозии, а также других внешних воздействий.
- Не требуется специальных инструментов.
- Не требуется специальных навыков.
- Возможность многоразового применения.
- Не требует ежегодного обслуживания.
- Устойчивость к вибрациям.
- Свободный доступ для измерительных инструментов.
- Распределение потенциала (при необходимости) используя перемычки.
К недостаткам можно отнести не высокие допустимые токи.
Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.
Таблица:
| Изготовитель | Тип | Характеристики | Цена,руб |
| WAGO | 222-412 | 2х0,08 – 4мм2, 32А, медь | 15,80 |
| WAGO | 222-415 | 5х0,08 – 4мм2, 32А, медь | 31,50 |
| WAGO | 273-248 | 8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus | 21,70 |
| WAGO | 273-503 | 3х1,5-4 мм2, 32-24А. медь/алюминий | 34,10 |
| Phoenixcontact | ST 1,5 – 3031076 | Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А | 22.97 |
| Phoenixcontact | SP 2,5/ 1-L 3043019 | Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А | 91.59 |
Достоинства и недостатки зажимов «ВАГО»
Как у других методов соединения, у клемм WAGO есть свои преимущества и недостатки. Сначала стоит сказать о достоинствах:
- Для монтажа не требуется специальное оборудование.
- Можно соединять провода из меди и алюминия.
- Можно соединять проводники с различными сечениями.
- Некоторые виды можно использовать повторно после демонтажа.
- У некоторых моделей есть смазка на пружине и токоведущей шине. Эта смазка защищает элементы от окислов. Особенно это касается работы для жил из алюминия.
- Компактные, поэтому не занимают много пространства в распределительных коробках. Корпус изолированный.
- Лёгкая, быстрая установка.
- Ударопрочность, надёжность.
- Для подключения измерительных приборов есть гнезда в корпусе.
- Технические параметры достаточно широки. О них было сказано ранее.
Сращивание многожильных проводов без скрутки
Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.
Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.
Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.
Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.
Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.
Соединение проводов диаметром менее 1 мм скруткой
Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.
Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.
Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.
Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.
Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».
Соединение медных проводов в любом сочетании пайкой
При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.
Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.
По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.
Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.
Что же такое клеммы
Клеммные зажимы — электротехнические приспособления, используемые для выполнения соединения кабелей и проводов. В конструкцию клемм входят от 2 и выше контактов из токопроводящего металла, оснащённых креплениями для жил. Корпус клеммной колодки, во избежание короткого замыкания или поражения электрическим током, выполнен из диэлектрического материала.
Токопроводящие пластины выполняются из меди или сплавов на её основе. Минимальное сопротивление обеспечивается лужением, то есть, покрытием пластины слоем олова или оловянных сплавов. Разновидности клеммных колодок, оснащены пружинами, с проводом контактирует медная пластина, сама же пружина обычно изготавливается из хромоникелевой стали.
В качестве изолирующего материала корпуса используется пластик или фарфор. Материал подбирается с учётом сопротивления к деформациям и высоким температурам.Использование в монтаже клеммных колодок нашло широкое распространение, и постепенно пайка проводов отходит на второй план, уступая место клеммным соединениям. Использование клемм экономически выгоднее, по сравнению с пайкой, и существенно надёжнее. Клеммы доказали свою эффективность при соединении проводки с медными и алюминиевыми жилами, обеспечивая качественное соединение, и предохраняя кабель от механических воздействий при монтаже.
Схема подключения УЗО: инструкция, методы, ошибки
Что такое УЗО в электрике: разновидности, принцип работы
Фиксатор или стопор клемм
После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.
В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.
Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.
Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.
Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:
самозащелкивающиеся
под отвертку (BAM от ABB)
