Самостоятельный монтаж коаксиальной трубы для газовых котлов

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной

При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями

Инструкция по выводу дымохода через фасад здания

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Алгоритм действий:

1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
2. В подготовленное отверстие помещается выходная часть трубы дымохода.
3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Установка коаксиальной трубы газового котла

Подготовку к установке коаксиального дымохода следует начать с ознакомления с нормами и правилами:

• дымоотвод должен устанавливаться только вертикально и возвышаться над кровлей на расстоянии не менее 1,5 м;
• вывод дыма единой трубой с подключением к ней отводов от каждого котла. Каналы не должны проходить через жилые помещения;
• дымоход цокольных помещений выводится на высоте не менее 2м от земли;
• расположение дымоотвода возле окон, дверей или балконов не желательно, хотя допустимо расстояние в 1 м от трубы до окна над ней. Жалоб жильцов не избежать.

• вертикальный коаксиальный дымоход в одноэтажном строении должен возвышаться на 0,5 м над коньком кровли;
• выходное отверстие должно быть на 1,5 м выше топки котла;
• отводящий канал не должен быть диаметрально меньше выходного патрубка котла;
• расстояние от дымоотвода до окон, дверей, вентиляционных отверстий должно составлять 0,5 м, если он сбоку или над ними. Если под ними, то 1 и более метров;
• высота горизонтального выхода дымохода над землей 2 м;
• расстояние от оголовка дымоотводчика с дефлектором до глухой стены соседнего здания 2 м, до стены с окнами, дверями 5 м. Без дефлектора 8 м;
• защитить дымоход от ветра, постоянно дующего против дымового потока поможет заслон (диафрагма) из тонколистового металла, расположенный на расстоянии 0,4 м от оголовка;
• расстояние до газового трубопровода не менее 0,2 м.

Длина дымовой трубы должна соответствовать установленным нормам

Коаксиальные дымоходы для газовых котлов подходят для самостоятельного монтажа. При четком соблюдении инструкции и мер безопасности собрать систему не составит труда. Первым делом следует определить место установки теплооборудования так, чтобы местоположение трубы не противоречило нормативным ограничениям. Затем на этапе расчета количества материала учитываются следующие нюансы монтажа:

• высота дымоотвода от патрубка напольного газового котла до стенного отверстия не менее одного метра, от настенного – полметра;
• система не должна включать более двух поворотных деталей;
• длина горизонтального участка не должна превышать один метр, вертикального пять метров. При принудительной тяге вертикальный участок трубы можно не монтировать, если она выводится в стену;
• горизонтально лежащей трубе придают уклон в 3 град. в сторону котла (конденсационный) или от котла (обычный) предотвращая накопление конденсата;
• вся длина системы дымоотведения не должна превышать трех (пяти) метров;
• стенное отверстие для вывода дымохода делают с зазором 10 мм. Отверстие сквозь легковоспламеняемые материалы должно иметь зазор 50 мм;
• стык частей дымохода должен находиться вне толщи стен и перекрытий;

После того как определено место и установлен тепловой агрегат следует разметить и просверлить отверстие на той же стене, к которой он примыкает. Затем присоединяется коаксиальная труба к газовому котлу (выходному патрубку) с помощью хомута с болтовой стяжкой. Все элементы системы дымоотведения соединяются между собой хомутами по плану конструкции, фиксируются на стене вертикально специальными кронштейнами. Горизонтальный участок устанавливается в отверстие. Зазор между стенным отверстием и трубой заполняется негорючим теплоизолятором, с улицы изолируется строительной пеной. Чтобы все выглядело эстетично, отверстия закрываются декоративными накладками. Горизонтальная и вертикальная части соединяются специальными поворотными деталями (угол, колено). Стыки элементов дополняются жаропрочными резиновыми уплотнителями. Оголовок вертикального дымоотвода следует защитить от попадания внутрь осадков.

В случае если коаксиальный дымоход для газового котла проходит сквозь горючий материал (деревянные стены, перекрытия) в местах касания используют защитные кожухи, отрезки асбестоцементной трубы в сочетании с теплоизолятором. Уличный отрезок трубы рекомендуется увеличить до 0,6 м во избежание контакта деревянных стен с горячим дымом. Хотя дымоходы для газовых котлов коаксиальные не пожароопасны, их поверхность не достигает температуры возгорания, все же следует прибегнуть к данным мерам защиты от пожаров.

В месте прохождения дымохода сквозь стену должна быть установлена жаропрочная пластина

Монтаж всегда проводится по инструкции производителя с соблюдением норм и правил. После завершения монтажных работ система проверяется на герметичность стыков, силу тяги.

Об ответственных этапах монтажных работ

Стоит лишний раз упомянуть о том, что установка коаксиального дымохода должна осуществляться согласно существующим нормам и требованиям. Более того, когда будет проводиться очередная ревизия газовой службы, система точно будет проверена. Именно поэтому при самостоятельном монтаже имеет смысл ответственно отнестись к этому. К примеру, монтажные работы, выполняемые на крыше, с вертикальными дымоходами являются самыми сложными и ответственными. В этом случае необходимо использовать специальные изолирующие и жаростойкие патрубки.

Изоляционный материал также не должен поддерживать горение. Между перекрытием и трубой обязательно оставляется воздушная прослойка. Если есть риск соприкосновения коаксиального дымохода с другими предметами, то они оснащаются защитными кожухами. При этом вы должны понимать, что если система вертикальная, то выходное отверстие должно накрываться специальным фартуком, который будет защищать систему от попадания различных предметов и осадков.

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Установка коаксиального дымохода

Коаксиальный дымоход может устанавливаться как в пробитую в стене дыру, так и с выводом на улицу через крышу. Горизонтальное расположение (через стену) получило наибольшее распространение благодаря более простому монтажу, а за счет создания небольшого уклона конденсат сам стекает на улицу, тем самым, освобождая от необходимости установки дополнительных приспособлений.

При установке котлов в частных домах часто используется вертикальная конструкция, но при этом появляется необходимость отвода конденсата.

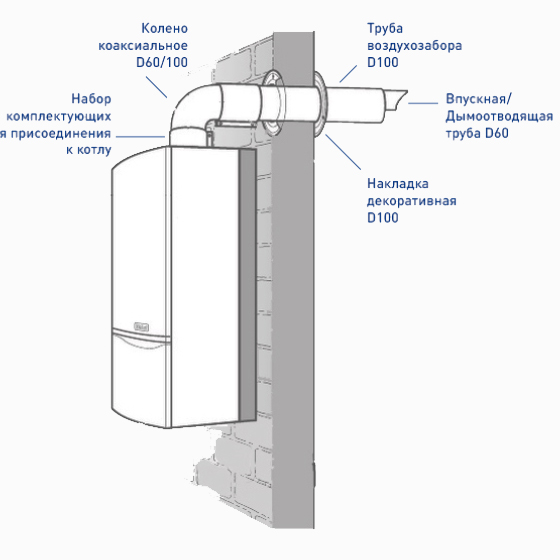

При монтаже горизонтальной конструкции часто используется коаксиальное колено, которое позволяет изменить направление монтажа дымохода. Оно состоит, как и сама труба, из двух колен, помещенных одно в другое.

Внутренняя часть коаксиальной трубы представляет собой  в своем роде канализационную трубу, у которой с одной стороны находится раструб, а с другой – ровная труба. При необходимости изменения размера трубы,  отрезать ее нужно будет с противоположной стороны раструба. Раструб надевается на трубу при сборке внутренней части дымохода. Внешняя часть стыкуется, и на стык устанавливается EPDM манжета, которую необходимо зафиксировать хомутом.

Отверстие под дымоход делается несколько большим, чем сама конструкция. Поэтому для заполнения образовавшегося отверстия используется негорючий материал, например, каменная вата. Также в комплекте имеются две декоративные насадки, которые надеваются с внешней и внутренней стороны стены.

Необходимо учитывать, что уклон неконденсационного котла при прокладке дымохода должен быть не менее 1 см на 1 метр длины. Этот момент немаловажен, ведь благодаря такому монтажу образовывающийся при выходе горячего воздуха конденсат будет стекать на улицу. При отсутствии нужного уклона в сторону выхода дымохода необходимо использовать специальные комплектующие, которые будут предотвращать образование конденсата.

По правилам, длина дымохода не должна превышать трех метров. Относительно котла дымоход  может быть сдвинут как вправо, так и влево,  а также за его стенку, но при этом есть одно правило: внутри помещения должно быть не менее полуметра во избежание обледенения.  От уровня земли до выпуска – не менее 2-2,5 метров, от верха отверстия до потолка – не менее 20 см.

До ближайшей стенки от дымохода должно быть расстояние, равное не менее 60 см. Лучше всего, если этот показатель будет достигать 1,5 метров. От выхода дымохода до окон и вентиляции – не менее 60 см. На улице дымоход, по правилам, располагается от стены на расстоянии не менее 30 см. Стоит помнить о том, что в стене должна находится только цельная труба и запрещается устанавливать внутри нее соединения для наращивания длины дымохода.

Диаметр выхода котла не должен быть меньше диаметра патрубка дымохода! Внимательно изучите инструкцию к котлу, в которой имеется информация о совместимом диаметре трубы и необходимой длине дымохода. В противном случае, производительность установленного котла будет падать.

Для вывода коаксильного дымохода через крышу понадобятся определенные комплектующие, которые позволят установить вертикальную конструкцию. Также необходимо установить наверх соответствующий колпак. По принципу монтажа канализационных труб, отводы вставляются один в другой, затем надевается резиновый уплотнитель, который закрепляется хомутиком. При помощи крестовой отвертки хомут стягивается винтами. Дымоход можно смещать в любую сторону благодаря наличию уголков.

Обязательно проверьте целостность конструкции после проведенного монтажа. Необходимо удостовериться в том, что в положенных местах находятся все винты, хомутики и муфты. Кроме этого, между наружной частью трубы и гильзой должно быть заделано отверстие специальным материалом.

Особенности монтажа:

• Дымоходный канал не должен иметь более двух сгибов.
• У горизонтальных дымоходов выходящий наружу участок должен быть наклонен вниз на 3° для стекания конденсата. Если горизонтальный участок входит в общий дымоотвод, уклон должен выполняться в обратном направлении (снижаться к котлу).

Замерший конденсат на выходе коаксиального дымохода.

• Установка газового котла с закрытой камерой сгорания не требует наличия в помещении каких-либо окон или створок.
• Монтаж должен быть произведен так, чтобы при последующем проведении регламентных работ взаимное расположение котла и дымохода не могло изменяться.
• Переходник, участки для осмотра и прочистки, место слива конденсата должны быть доступны для периодического осмотра.
• Не допускается выводить дымоход ниже уровня земли.
• Расстояние от трубы до стены соседнего здания должно превышать 8 метров. При установке дефлектора расстояние может быть снижено до 2 метров (для глухой стены) либо 5 метров (для стены с проемами).
• Если выходное отверстие возвышается над поверхностью земли менее чем на 1,8 метра, для защиты от горячего дыма требуется установить дефлекторную решетку.
• Чтобы не препятствовать движению потока дыма, при монтаже дымохода в каждую последующую (направление от котла) вставляют предыдущую секцию.
• Если в месте установки горизонтального дымоотвода преобладают ветра, направленные против отвода дыма, на выходе из трубы устанавливают жестяной заслон. Расстояние от выходного отверстия до заслона должно составлять не менее 40 см.

Варианты расположение коаксиального дымохода в частном доме и минимальные расстояния между осью трубы и ближайшими объектами, м.

Каждая дымоходная система должна поставляться с подробной инструкцией по сборке и монтажу. Перед началом установки нужно сравнить требования, изложенные в инструкции, с требованиями действующих на данный момент нормативных документов, и руководствоваться более строгими из них.

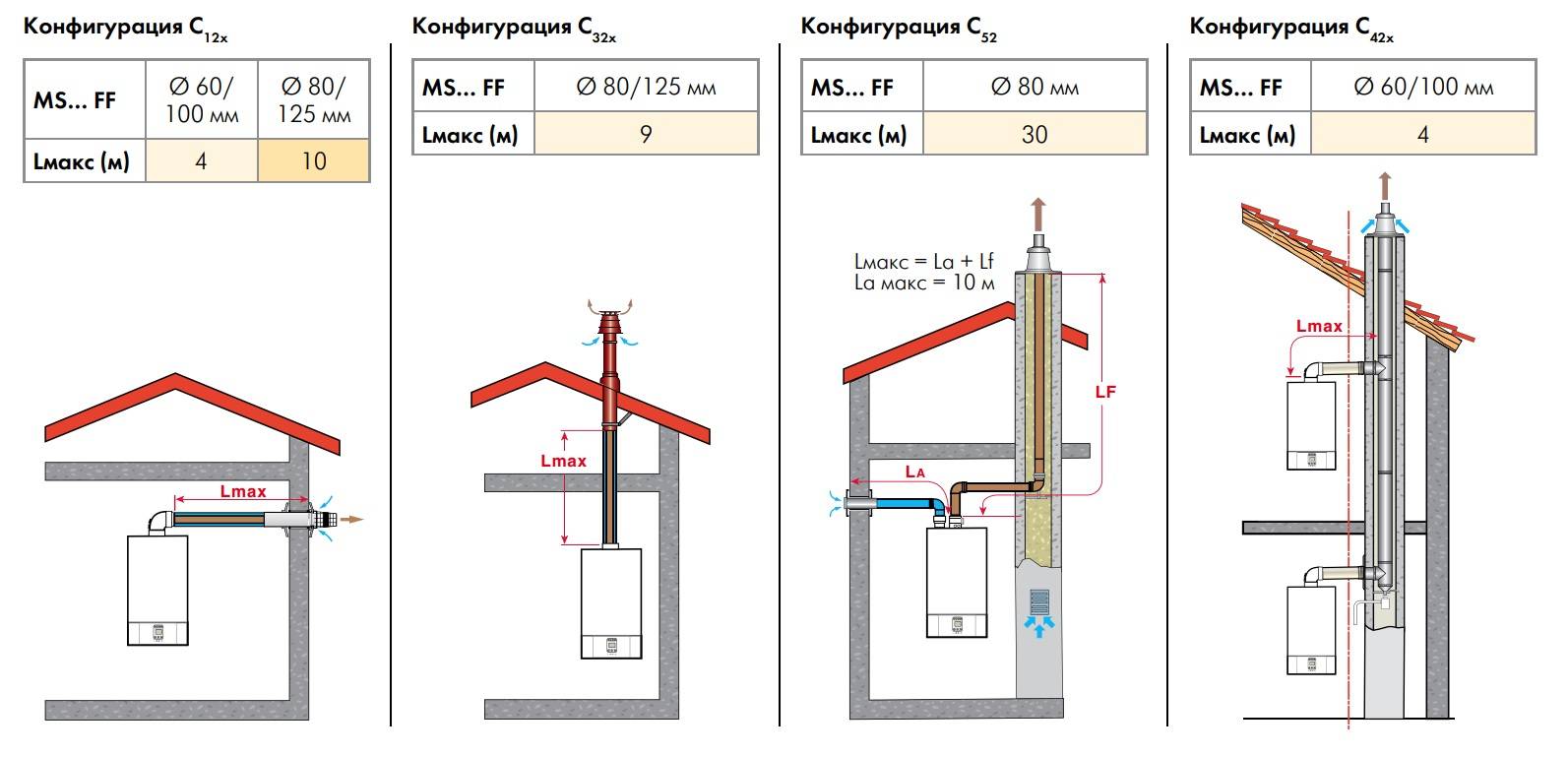

Варианты расположения коаксиальных дымоходов с вертикальным выводом.

Коаксиальный дымоотвод и закрытая камера сгорания газового котла позволяют исключить влияние процесса горения на атмосферу внутри помещения, повысив тем самым комфорт проживающих в доме людей. Благодаря своим положительным качествам дымоходы «труба в трубе» с каждым годом приобретают все больше приверженцев среди тех, кто планирует оборудовать дом эффективной и экономной системой газового отопления.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Схема монтажа дымохода

Схема установки дымохода

Размещение двух дымоходов характерно для котлов и каминов.

Здесь следует учесть организацию противопожарных расшивок в случае прохождения стен, кровли и перекрытий. Расшивки заполняют базальтовой ватой и полностью закрывают фланцами.

Стены, которые расположены близко к отопительному прибору, защищаются с помощью специальных экранов. В зависимости от места, в котором расположен отопительный прибор, экран может закрывать некоторую часть стены или небольшой участок потолка.

С помощью неутепленной трубы происходит подключение к отопительному прибору. К этому подключению присоединяют дымоход.

Чтобы правильно выбрать дымоход, надо придерживаться требований к поверхности и форме дымохода:

• внутренняя поверхность дымохода должна иметь максимально гладкую поверхность во избежание скопления сажи.
• наиболее оптимальная форма — цилиндр. Это помогает намного улучшить тягу.

Детально изучив, как производится установка дымоходов, вы можете, не прибегая к помощи специалистов, установить дымоход своими руками.

Монтаж коаксиальной трубы своими руками

Первое, что вы должны запомнить, – это наличие не более 2-х сгибов в вашем дымоходе. Когда будете осуществлять монтаж горизонтальной системы, ставьте трубу с наклоном не менее 3 градусов. Это необходимо для того, чтобы конденсат стекал самостоятельно. Если же труба коаксиальная в конечном итоге соединяется с общим дымоотводом, то угол необходимо изменить в обратном направлении с уклоном к котлу.

Наиболее ответственный этап работ – бурение отверстия в стене. Делать это необходимо с помощью алмазного оборудования. Но желательно проводить такие работы, если дома производится ремонт, так как шума и грязи будет довольно много. После того как отверстие готово, необходимо уложить трубу, утеплить её, герметизировать. В целом же тут нет ничего сложного. Главное, чтобы дымоход на изгибах был хорошо герметизирован. Также не стоит забывать о минимальном уклоне, который необходим для оттока конденсата.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

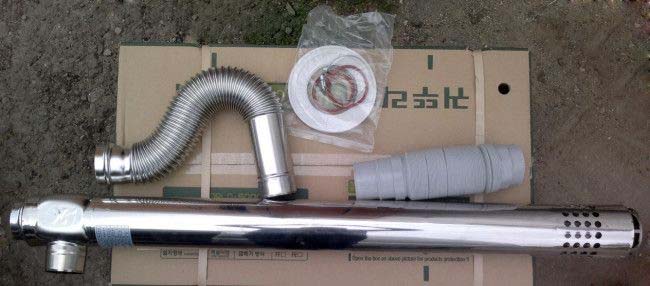

Комплект для монтажа

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.
Кроме того, дымоходы различаются по вариантам установки:

• Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
• Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
• Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции.
Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение.
Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла.
Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов

Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник.
Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров.

Некоторые требования при монтаже коаксиального дымохода

При установке в помещении котла с закрытой камерой сгорания обязательно нужно монтировать автономную систему отопления. Нужно отметить, что такую систему не составит сложности выполнить в любом помещении: в квартире, в загородном доме или в производственном цеху.

Если в помещении будет устанавливаться коаксиальная труба для газового котла, то нужно выполнять определенные правила согласно технике безопасности. Только так работа может быть выполнена качественно, а помещение будет защищено от проникновения из котла угарных газов.

Итак, как же правильно монтировать коаксиальные трубы?

Если коаксиальный дымоход будет расположен вертикально, то высота возвышающегося участка должна быть не менее трех метров. В некоторых случаях устанавливаются более длинные трубы. Например, для котлов итальянской марки Ferolli нужно подключать коаксиальные трубы, длина которых составляет порядка пяти метров.
Если труба выводится на улицу с котла в горизонтальном положении, то ее длина должна составлять не меньше одного метра.
Если устанавливается принудительная система вентиляции, то нет необходимости устанавливать вертикальные участки коаксиальной трубы.
Конец трубы, который выходит из помещения, должен находиться на высоте не меньше чем два метра над землей. Относительно котла – не менее полутора метров.
Расстояние от вывода трубы до окна должно составлять не менее пятидесяти сантиметров

При этом не важно, коаксиальная труба будет выходить сбоку от окна или под ним.
Не рекомендуется выполнять коаксиальную трубу под окном. Если же другой возможности нет, то нужно сделать так, чтобы конец трубы находится ниже окна на один метр.
Чтобы с трубы мог вытекать на улицу конденсат, нужно устанавливать дымоход с небольшим уклоном в сторону улицы,

Что касается наклона коаксиальной трубы, то существует большое количество споров на данную тему. С одной стороны кажется, что дело простое. Но на самом деле нужно разобраться во всех подробностях. Так вот, существует два различных суждения касательно уклона коаксиального дымохода.

Одни специалисты утверждают, что самый лучший вариант – это уклон от котла в сторону улицы. И тут все вполне разумно. Конденсат, который будет образовываться, начнет стекать на улицу. И тогда котел не будет заливаться конденсатом. Но стоит заметить, что так система будет полноценно работать тогда, когда на улице не будет сильных морозов.

Если же будет стоять сильный мороз, то вода из трубы не будет успевать вытекать. Она будет замерзать прямо в трубе. Начнут появляться сосульки, которые не позволят забирать воздух с улицы. Но если морозы будут крайне сильными, то конденсирующаяся вода может замерзать прямо внутри трубы – не то, что на ее окончании.

Потому некоторые фирмы не рекомендуют проводить монтаж коаксиальных дымоходов с уклоном в сторону улицы. В такой ситуации конденсат не будет попадать в котел, ведь для влаги будет предусмотрен специальный резервуар – конденсатосборник.
