Правильный монтаж коаксиального дымохода

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Установка коаксиальной трубы газового котла

Подготовку к установке коаксиального дымохода следует начать с ознакомления с нормами и правилами:

  • дымоотвод должен устанавливаться только вертикально и возвышаться над кровлей на расстоянии не менее 1,5 м;
  • вывод дыма единой трубой с подключением к ней отводов от каждого котла. Каналы не должны проходить через жилые помещения;
  • дымоход цокольных помещений выводится на высоте не менее 2м от земли;
  • расположение дымоотвода возле окон, дверей или балконов не желательно, хотя допустимо расстояние в 1 м от трубы до окна над ней. Жалоб жильцов не избежать.
  • вертикальный коаксиальный дымоход в одноэтажном строении должен возвышаться на 0,5 м над коньком кровли;
  • выходное отверстие должно быть на 1,5 м выше топки котла;
  • отводящий канал не должен быть диаметрально меньше выходного патрубка котла;
  • расстояние от дымоотвода до окон, дверей, вентиляционных отверстий должно составлять 0,5 м, если он сбоку или над ними. Если под ними, то 1 и более метров;
  • высота горизонтального выхода дымохода над землей 2 м;
  • расстояние от оголовка дымоотводчика с дефлектором до глухой стены соседнего здания 2 м, до стены с окнами, дверями 5 м. Без дефлектора 8 м;
  • защитить дымоход от ветра, постоянно дующего против дымового потока поможет заслон (диафрагма) из тонколистового металла, расположенный на расстоянии 0,4 м от оголовка;
  • расстояние до газового трубопровода не менее 0,2 м.

Длина дымовой трубы должна соответствовать установленным нормам

Коаксиальные дымоходы для газовых котлов подходят для самостоятельного монтажа. При четком соблюдении инструкции и мер безопасности собрать систему не составит труда. Первым делом следует определить место установки теплооборудования так, чтобы местоположение трубы не противоречило нормативным ограничениям. Затем на этапе расчета количества материала учитываются следующие нюансы монтажа:

  • высота дымоотвода от патрубка напольного газового котла до стенного отверстия не менее одного метра, от настенного – полметра;
  • система не должна включать более двух поворотных деталей;
  • длина горизонтального участка не должна превышать один метр, вертикального пять метров. При принудительной тяге вертикальный участок трубы можно не монтировать, если она выводится в стену;
  • горизонтально лежащей трубе придают уклон в 3 град. в сторону котла (конденсационный) или от котла (обычный) предотвращая накопление конденсата;
  • вся длина системы дымоотведения не должна превышать трех (пяти) метров;
  • стенное отверстие для вывода дымохода делают с зазором 10 мм. Отверстие сквозь легковоспламеняемые материалы должно иметь зазор 50 мм;
  • стык частей дымохода должен находиться вне толщи стен и перекрытий;

После того как определено место и установлен тепловой агрегат следует разметить и просверлить отверстие на той же стене, к которой он примыкает. Затем присоединяется коаксиальная труба к газовому котлу (выходному патрубку) с помощью хомута с болтовой стяжкой. Все элементы системы дымоотведения соединяются между собой хомутами по плану конструкции, фиксируются на стене вертикально специальными кронштейнами. Горизонтальный участок устанавливается в отверстие. Зазор между стенным отверстием и трубой заполняется негорючим теплоизолятором, с улицы изолируется строительной пеной. Чтобы все выглядело эстетично, отверстия закрываются декоративными накладками. Горизонтальная и вертикальная части соединяются специальными поворотными деталями (угол, колено). Стыки элементов дополняются жаропрочными резиновыми уплотнителями. Оголовок вертикального дымоотвода следует защитить от попадания внутрь осадков.

В случае если коаксиальный дымоход для газового котла проходит сквозь горючий материал (деревянные стены, перекрытия) в местах касания используют защитные кожухи, отрезки асбестоцементной трубы в сочетании с теплоизолятором. Уличный отрезок трубы рекомендуется увеличить до 0,6 м во избежание контакта деревянных стен с горячим дымом. Хотя дымоходы для газовых котлов коаксиальные не пожароопасны, их поверхность не достигает температуры возгорания, все же следует прибегнуть к данным мерам защиты от пожаров.

В месте прохождения дымохода сквозь стену должна быть установлена жаропрочная пластина

Монтаж всегда проводится по инструкции производителя с соблюдением норм и правил. После завершения монтажных работ система проверяется на герметичность стыков, силу тяги.

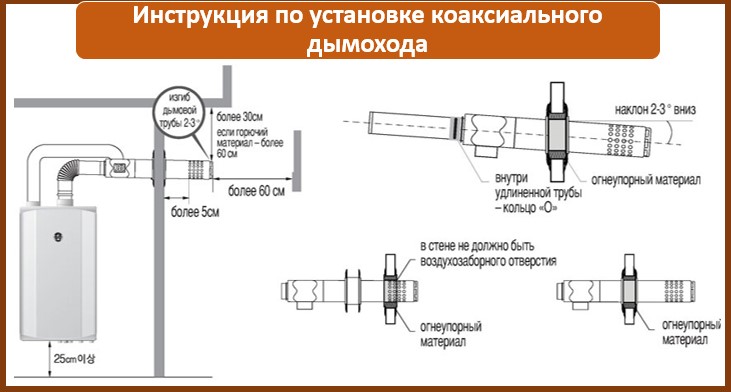

Установка коаксиального дымохода

Коаксиальный дымоход может устанавливаться как в пробитую в стене дыру, так и с выводом на улицу через крышу. Горизонтальное расположение (через стену) получило наибольшее распространение благодаря более простому монтажу, а за счет создания небольшого уклона конденсат сам стекает на улицу, тем самым, освобождая от необходимости установки дополнительных приспособлений.

При установке котлов в частных домах часто используется вертикальная конструкция, но при этом появляется необходимость отвода конденсата.

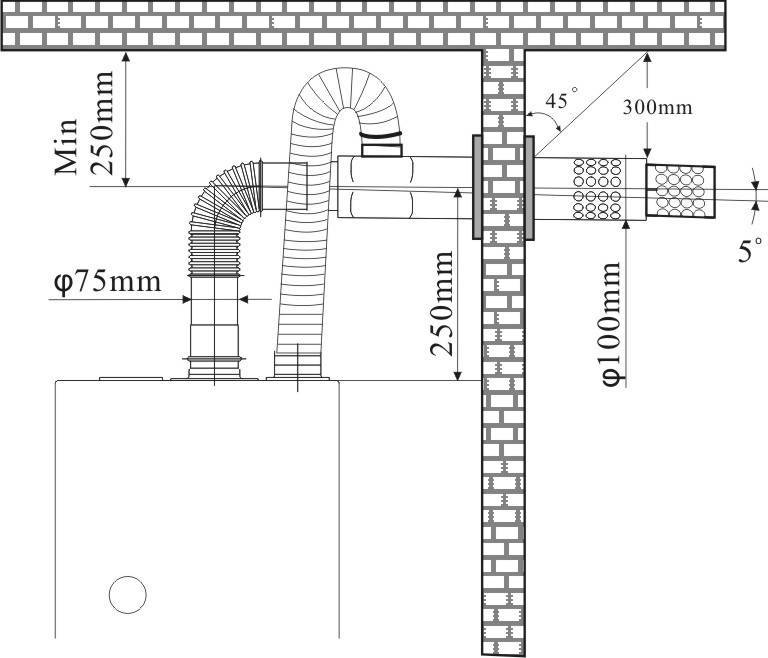

При монтаже горизонтальной конструкции часто используется коаксиальное колено, которое позволяет изменить направление монтажа дымохода. Оно состоит, как и сама труба, из двух колен, помещенных одно в другое.

Внутренняя часть коаксиальной трубы представляет собой  в своем роде канализационную трубу, у которой с одной стороны находится раструб, а с другой – ровная труба. При необходимости изменения размера трубы,  отрезать ее нужно будет с противоположной стороны раструба. Раструб надевается на трубу при сборке внутренней части дымохода. Внешняя часть стыкуется, и на стык устанавливается EPDM манжета, которую необходимо зафиксировать хомутом.

Отверстие под дымоход делается несколько большим, чем сама конструкция. Поэтому для заполнения образовавшегося отверстия используется негорючий материал, например, каменная вата. Также в комплекте имеются две декоративные насадки, которые надеваются с внешней и внутренней стороны стены.

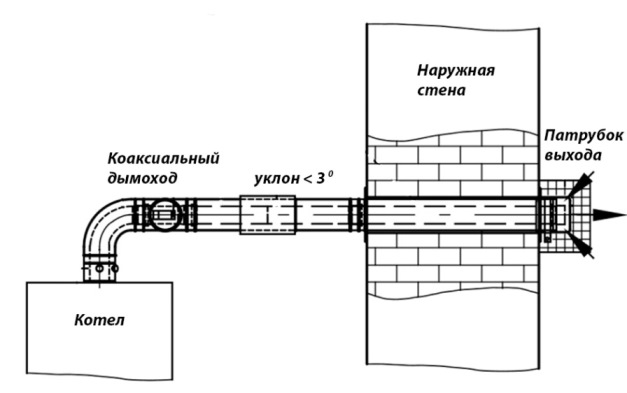

Необходимо учитывать, что уклон неконденсационного котла при прокладке дымохода должен быть не менее 1 см на 1 метр длины. Этот момент немаловажен, ведь благодаря такому монтажу образовывающийся при выходе горячего воздуха конденсат будет стекать на улицу. При отсутствии нужного уклона в сторону выхода дымохода необходимо использовать специальные комплектующие, которые будут предотвращать образование конденсата.

По правилам, длина дымохода не должна превышать трех метров. Относительно котла дымоход  может быть сдвинут как вправо, так и влево,  а также за его стенку, но при этом есть одно правило: внутри помещения должно быть не менее полуметра во избежание обледенения.  От уровня земли до выпуска – не менее 2-2,5 метров, от верха отверстия до потолка – не менее 20 см.

До ближайшей стенки от дымохода должно быть расстояние, равное не менее 60 см. Лучше всего, если этот показатель будет достигать 1,5 метров. От выхода дымохода до окон и вентиляции – не менее 60 см. На улице дымоход, по правилам, располагается от стены на расстоянии не менее 30 см. Стоит помнить о том, что в стене должна находится только цельная труба и запрещается устанавливать внутри нее соединения для наращивания длины дымохода.

Диаметр выхода котла не должен быть меньше диаметра патрубка дымохода! Внимательно изучите инструкцию к котлу, в которой имеется информация о совместимом диаметре трубы и необходимой длине дымохода. В противном случае, производительность установленного котла будет падать.

Для вывода коаксильного дымохода через крышу понадобятся определенные комплектующие, которые позволят установить вертикальную конструкцию. Также необходимо установить наверх соответствующий колпак. По принципу монтажа канализационных труб, отводы вставляются один в другой, затем надевается резиновый уплотнитель, который закрепляется хомутиком. При помощи крестовой отвертки хомут стягивается винтами. Дымоход можно смещать в любую сторону благодаря наличию уголков.

Обязательно проверьте целостность конструкции после проведенного монтажа. Необходимо удостовериться в том, что в положенных местах находятся все винты, хомутики и муфты. Кроме этого, между наружной частью трубы и гильзой должно быть заделано отверстие специальным материалом.

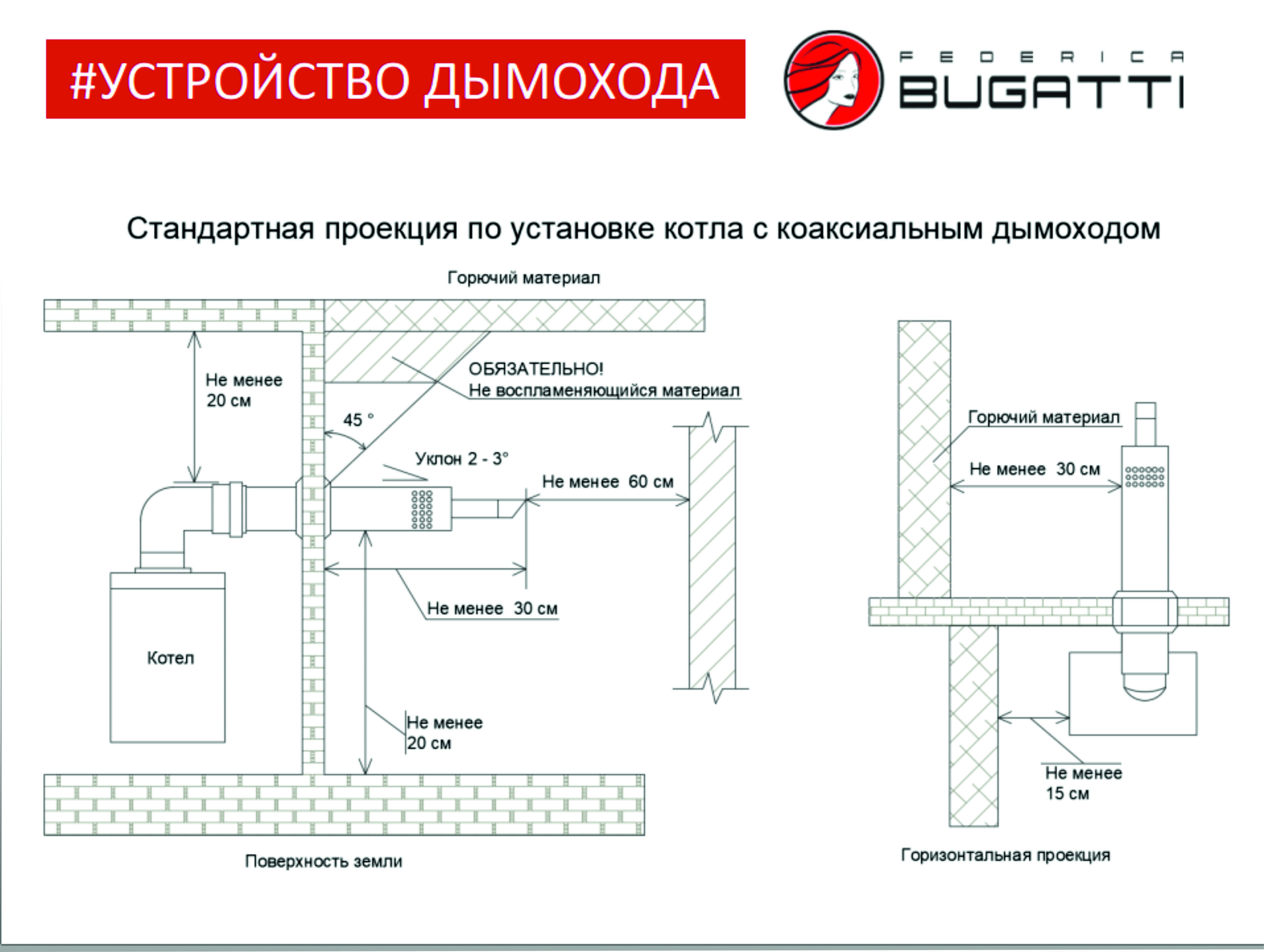

Требования к установке дымохода

Коаксиальный дымоход важно подобрать в строгом соответствии с маркой газового котла, желателен их одновременный монтаж. Для обеспечения безопасности конструкции нормативными документами (СНиП 41-01-2003) установлены следующие требования:

  • В многоквартирных домах вывод труб возможен только на уровне выше крыши здания (от 1,5 м). В частных домах возможна установка горизонтального дымохода при расстоянии до стены противоположного здания не менее 2-3 м. Высота отверстия для трубы относительно котла в обоих случаях должна быть более 1,5 метров.
  • Если в комнате есть окна и двери, то вывод для трубы должен располагаться в полуметре от них (в метре, если окно над газовым котлом).
  • В составе конструкции не рекомендуется использовать больше двух коаксиальных колен.
  • Стыки труб не должны располагаться в толщине стены, для соединения участков воздуховодной системы разрешено использовать только специальные хомуты.

Каждый человек хочет, чтобы в его жилище всегда было тепло, комфортно и уютно. Городские жители, проживающие в многоквартирном доме, обеспечены теплом за счет центрального отопления. Владельцам же частных домов нужно позаботиться об их обогреве самостоятельно. В последнее время собственники зачастую предпочитают использовать с этой целью различные типы котлов. Разумеется, их работа невозможна без обеспечения дымоотведения. Одним из современных устройств, успешно выполняющих эту задачу, является коаксиальный дымоход.

Коллективный коаксиальный дымоход может быть только вертикальным

Попробуем ответить на вопрос, что такое коаксиальный дымоход. Само по себе понятие «коаксиальный» применяется, когда говорят о двух устройствах, установленных одно в другое. Исходя из этого, определяем, что коаксиальный дымоход выгладит как конструкция, в которой две трубы разные по диаметру, располагаются одна внутри второй.

Между собой они прочно скреплены. Принцип работы коаксиального дымохода следующий. По трубе меньшего диаметра отводятся продукты сгорания, а по камере между ней и большей трубой внутрь котла поступает воздух, используемый для осуществления горения. Соприкосновению деталей коаксиальной трубы препятствуют специальные перемычки. С помощью такого устройства, коаксиальная труба способствует решению одновременно двух задач: выведению наружу отработанных продуктов, оставшихся от горения и подаче внутрь котла свежего кислорода. В устройствах напольного или настенного типа, как правило, используется соотношение диаметров внутренней и наружной труб как 60:100, в конденсационных агрегатах применяется совсем другое соотношение диаметра коаксиального дымохода – 80:125.

Коаксиальный дымоход – это экологичное решение по отведению дыма для владельцев газовых котлов. Высокий КПД подобного типа устройств приводит к практически полному сжиганию топлива, и, следовательно, не загрязняет окружающую среду. Кроме того, при использовании такой конструкции, нет необходимости в обеспечении постоянного притока кислорода в помещении, что является необходимым условием при использовании других типов дымоходов. Также происходит значительное сокращение теплопотери за счет прогревания поступающего воздуха при прохождении через коаксиальную трубу. Увеличивается пожаробезопасность, т.к. продукты сгорания выводятся по внутренней трубе и охлаждаются поступающим воздухом. Все процессы происходят без контакта с воздухом в помещении, и поэтому не оказывают вредного влияния на организм человека. Существует большой ассортимент таких устройств, позволяющий подобрать комплект коаксиального дымохода, необходимый для работы систем, различающихся по своей мощности.

Монтаж

При осуществлении монтажа коаксиальной системы своими руками необходимо сделать ряд подготовительных работ. В частности, стоит провести тщательный расчет размеров, подготовить отверстия в стене и предусмотреть небольшой уклон трубы. Наклон в 2-3 градуса позволит образовавшемуся конденсату стекать. Далее необходимо вывести дымоход через стену дома. Это довольно просто, главное – соблюдать все требования нормативных документов.

Затем можно переходить к установке коаксиального оборудования к котлу. Для этого необходимо использовать специальный соединительный адаптер. Затем устанавливается тройник со сборником конденсата, после чего конструкция дымохода выводится через стену.

В некоторых случаях при монтаже необходимо увеличить длину трубы коаксиального дымохода. Для этого используются поворотные муфты, которыми скрепляются стыки между трубами. Стоит отметить, что не рекомендуется осуществлять герметизацию труб силиконом. Он может не выдержать высоких температур. Так же рекомендуется максимально снизить количество поворотов трубы, чтобы тяга конструкции была выше.

Многие пользователи данного вида дымоходов сталкиваются с проблемой обледенения выведенной трубы. Если это случилось и на трубе присутствует лёд, то скорее всего, монтаж системы был проведен неправильно. Для избежания появления сосулек на трубе можно применить специальную насадку. Такой антиобледенительный прибор устранит проблему появления льда на трубе. В частности, при использовании такого вида дымоходов в коллективных системах использование насадки является обязательным пунктом.

Для защиты трубы от ветреных задуваний необходимо заранее рассчитать, где будет установлен дымоход. Здесь необходимо учитывать конструкцию здания. Также для этого применяется специальная ветрозащита и диафрагма.

Если нет уверенности в собственных силах, то стоит обратиться к специалистам, которые помогут правильно установить коаксиальный дымоход. Иначе можно допустить грубые просчеты, из-за которых система будет работать неэффективно.

Среди самых распространенных ошибок во время монтажа стоит выделить следующие:

  • Грубые погрешности при расчете. Осуществлять замеры и расчеты необходимо строго по установленным нормативно-правовым актам.
  • Нарушение норм пожарной безопасности. Для таких систем обязательно должны быть предусмотрены зазоры, снижающие уровень пожароопасности. При невыполнении таких требований последствия могут быть весьма плачевными.
  • Неправильное подключение к отопительному оборудованию.
  • Ошибка в выборе материала. Выше говорилось о том, что системы дымохода могут быть выполнены из нержавейки или из пластика. При выборе следует учитывать индивидуальные особенности системы отопления, чтобы материал мог выдержать необходимые температуры.

Некоторые требования при монтаже коаксиального дымохода

При установке в помещении котла с закрытой камерой сгорания обязательно нужно монтировать автономную систему отопления. Нужно отметить, что такую систему не составит сложности выполнить в любом помещении: в квартире, в загородном доме или в производственном цеху.

Если в помещении будет устанавливаться коаксиальная труба для газового котла, то нужно выполнять определенные правила согласно технике безопасности. Только так работа может быть выполнена качественно, а помещение будет защищено от проникновения из котла угарных газов.

Итак, как же правильно монтировать коаксиальные трубы?

Если коаксиальный дымоход будет расположен вертикально, то высота возвышающегося участка должна быть не менее трех метров. В некоторых случаях устанавливаются более длинные трубы. Например, для котлов итальянской марки Ferolli нужно подключать коаксиальные трубы, длина которых составляет порядка пяти метров.
Если труба выводится на улицу с котла в горизонтальном положении, то ее длина должна составлять не меньше одного метра.
Если устанавливается принудительная система вентиляции, то нет необходимости устанавливать вертикальные участки коаксиальной трубы.
Конец трубы, который выходит из помещения, должен находиться на высоте не меньше чем два метра над землей. Относительно котла – не менее полутора метров.
Расстояние от вывода трубы до окна должно составлять не менее пятидесяти сантиметров

При этом не важно, коаксиальная труба будет выходить сбоку от окна или под ним.
Не рекомендуется выполнять коаксиальную трубу под окном. Если же другой возможности нет, то нужно сделать так, чтобы конец трубы находится ниже окна на один метр.
Чтобы с трубы мог вытекать на улицу конденсат, нужно устанавливать дымоход с небольшим уклоном в сторону улицы,

Что касается наклона коаксиальной трубы, то существует большое количество споров на данную тему. С одной стороны кажется, что дело простое. Но на самом деле нужно разобраться во всех подробностях. Так вот, существует два различных суждения касательно уклона коаксиального дымохода.

Одни специалисты утверждают, что самый лучший вариант – это уклон от котла в сторону улицы. И тут все вполне разумно. Конденсат, который будет образовываться, начнет стекать на улицу. И тогда котел не будет заливаться конденсатом. Но стоит заметить, что так система будет полноценно работать тогда, когда на улице не будет сильных морозов.

Если же будет стоять сильный мороз, то вода из трубы не будет успевать вытекать. Она будет замерзать прямо в трубе. Начнут появляться сосульки, которые не позволят забирать воздух с улицы. Но если морозы будут крайне сильными, то конденсирующаяся вода может замерзать прямо внутри трубы – не то, что на ее окончании.

Потому некоторые фирмы не рекомендуют проводить монтаж коаксиальных дымоходов с уклоном в сторону улицы. В такой ситуации конденсат не будет попадать в котел, ведь для влаги будет предусмотрен специальный резервуар – конденсатосборник.

Для чего нужен коаксиальный дымоход

Для работоспособности каждого отопительного устройства, использующего открытое пламя, стоит соблюдать пару условий: обеспечение непрерывной подачки свежего воздуха в котелок и обустройство пустого и безопасного вывода прогоревших газов и отходов сгоревшего топлива из бака горения пламени на улицу.

В личных жилищах для вывода переработанных газов вполне возможна эксплуатация существующего печного дымоотвода, выходящего на кровлю; в многоквартирной жилплощади реализация задумки будет труднее, но любое применение традиционного вида оборудования имеет недостатки.

Чтобы поддержать нормальное прогорание продуктов в квартирном здании, где нет непрерывной подачи воздуха, бак будет вбирать кислород только из помещения, устраивая сквозняки и проникновение холода сквозь окна и двери. В частных жилищах печь обычно строится из кирпичей, оставляя внутри свободное пространство для камеры. К ней подсоединяются дымоотводящие проходы, чаще всего запрещенные заводчиками.

Если стоит вопрос об установлении газового котла с коаксиальным дымоходом в квартире многоквартирного участка, придется потратить крупную сумму для обустройства. Это технически сложный процесс, требующий не только затрат на приготовление и монтировку, но и необходимо согласование с органами власти, несущими ответственность за архитектуру местности.

Судя по-вышеуказанному, газовые котлы с коаксиальным дымоходом будут лучше пригодны для постановки. Данное заключение — целесообразно и экономически эффективно, ведь при небольших тратах на производство и установку, будет обеспечено долгосрочное и надежное действие отопительного механизма, будь то жилье с квартирами, нежилой подвал или частное жилище.

Внутренний дымоход

Плюсы:

  • Простая установка в готовом здании.
  • Отсутствует дополнительный фундамент.
  • Вертикальная направленность дымохода.
  • Прекрасная тяга.
  • Удобно и просто обслуживать.

Минусы:

  • Забирает площадь помещения.
  • Неудобное прохождение сквозь этажи.
  • Требуется выполнения дополнительных мер по пожаробезопасности.

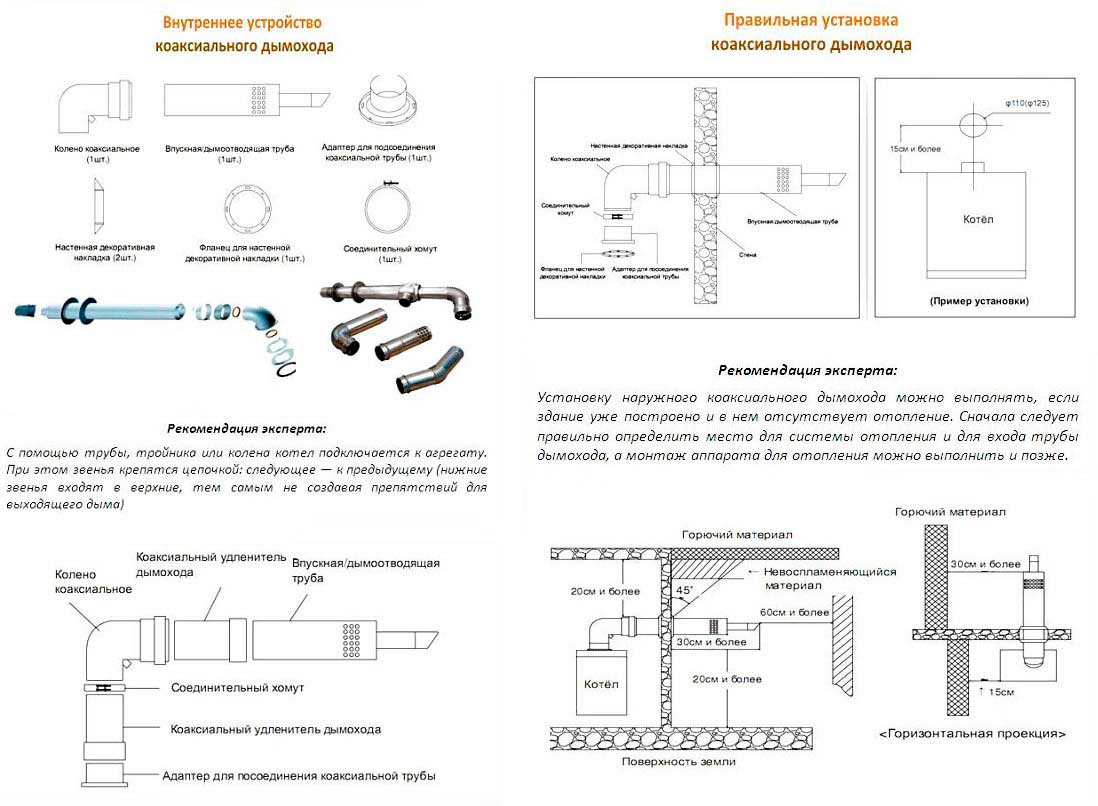

Правила установки внутреннего коаксиального дымохода

  • Подобрать правильно диаметр дымохода. Обычно это указывается в паспорте, который идет в комплекте с дымоходом. Основное правило: диаметр выхода отопительного прибора, не должен быть шире диаметра самого дымохода. Это условие применимо при монтаже всей системы.
  • Котел с коаксиальным дымоходом подключаем к агрегату с помощью тройника, трубы или колена. Каждое следующее звено должно крепиться к предыдущему. То есть нижнее звено входит в верхнее и не создает препятствия для выхода дыма.

  • При монтаже двухконтурных труб дополнительно применяется переходной узел. Хомуты должны жестко скреплять места стыка с другими узлами. Перечень нужных элементов зависит от того, где располагается выходной патрубок, вверху или сбоку. Удобнее, когда он расположен вверху, легче выводить дымоход.
  • Если патрубок находится сбоку, производим горизонтальную сборку элементов дымохода, но не забудьте перед этим установить переходник.
  • С помощью различных кронштейнов следует вывести конструкцию в вертикальное положение.
  • Помните, что для каждого нагревательного прибора должен устанавливаться свой дымоход. Все элементы должны плотно прилегать друг к другу и входить один в другой не менее половины сечения диаметра дымохода.
  • Если при монтаже нужно обойти препятствие (например, балку), требуется изменить направление монтажа. Подберите перед установкой нужное колено, есть отводы с разным углом наклона. Если требуется увеличение отклонения, используйте два колена.
  • При прохождении крыши (это самый опасный участок работ) здесь самое главное — пожаробезопасное прохождение участка. Используйте специальные изолирующие патрубки. Между дымоходом и перекрытием оставляйте воздушную прослойку и крепите негорючую минеральную изоляцию.
  • Для предотвращения касаний в жилом помещении дымохода с другими предметами используем предусмотренные для этого «кожухи».
  • Выводим дымоход через крышу. Полностью герметизируем выход. Специальный фартук может надежно закрыть место стыка.

Что собой представляет коаксиальный дымоход

Дымоход коаксиальный — приспособление из пары трубок с различными диаметрами, вставленных одна в другую. Внутри него расположены барьеры, препятствующие соприкосновению деталей. Коаксиальная система вбирает кислород, чтобы поддержать горение с уличной стороны, а не из комнаты. С помощью такой сборки устройства происходит эксплуатация без применения дополнительной вентиляции.

Конструкция из пары труб выполняет одномоментно две функции: по трубке с меньшим диаметром прогоняется сгорающее топливо, сквозь соединительную часть дымовников проникает воздух, посредством его продукты горят. Стандартный дымопровод отличен от коаксиального тем, что туда кислородное поступление идет принудительным образом. Стандартизированный котелок берет воздух из комнатки, где располагается.

Преимущества и недостатки коаксиальных систем дымоотвода

Печки на газу действуют следующим образом: горящее топливо по дымовнику движется наверх, а обратно поступает свежий воздух. В итоге получается натуральный обмен теплом — газ прогоревших продуктов отдает тепло поступающему прохладному воздуху.

Так, кислородное проникновение будет уже в согретом состоянии, повышая КПД печки и не тратя время на согревание. Дымоход для газового котла в частном доме не перегревается, как стандартизированные котелки, именно поэтому он считается безопасным.

Еще один плюс конструкции — это монтаж коаксиального дымохода, не требующий обустройства дополнительной вентиляции для предотвращения перегрева. Инструкция и правила использования проще, нежели у традиционных видов. Местам уборки прогоревших отходов отводится малая часть домашнего пространства.

Коаксиальные дымоходы для котлов могут работать с газовыми печками, с действующими на жидком или твердом топливе. Размер диаметра дымохода для газового котла не ограничен, поэтому сочетается с любым размером котелка. Если жилище на заключительном этапе строительства, постановка может пройти сложнее.

При отсутствии спроектированного отверстия в стенке для трубки, придется пройти фасад или вывести дымопровод наружу. Крупные устройства мешают и в жилплощади, и с наружной стороны. Коаксиальные дымоходы для котлов имеют небольшие размеры, поэтому их уличное обустройство будет выглядеть лаконически, что не устрашит общую внешность застройки.

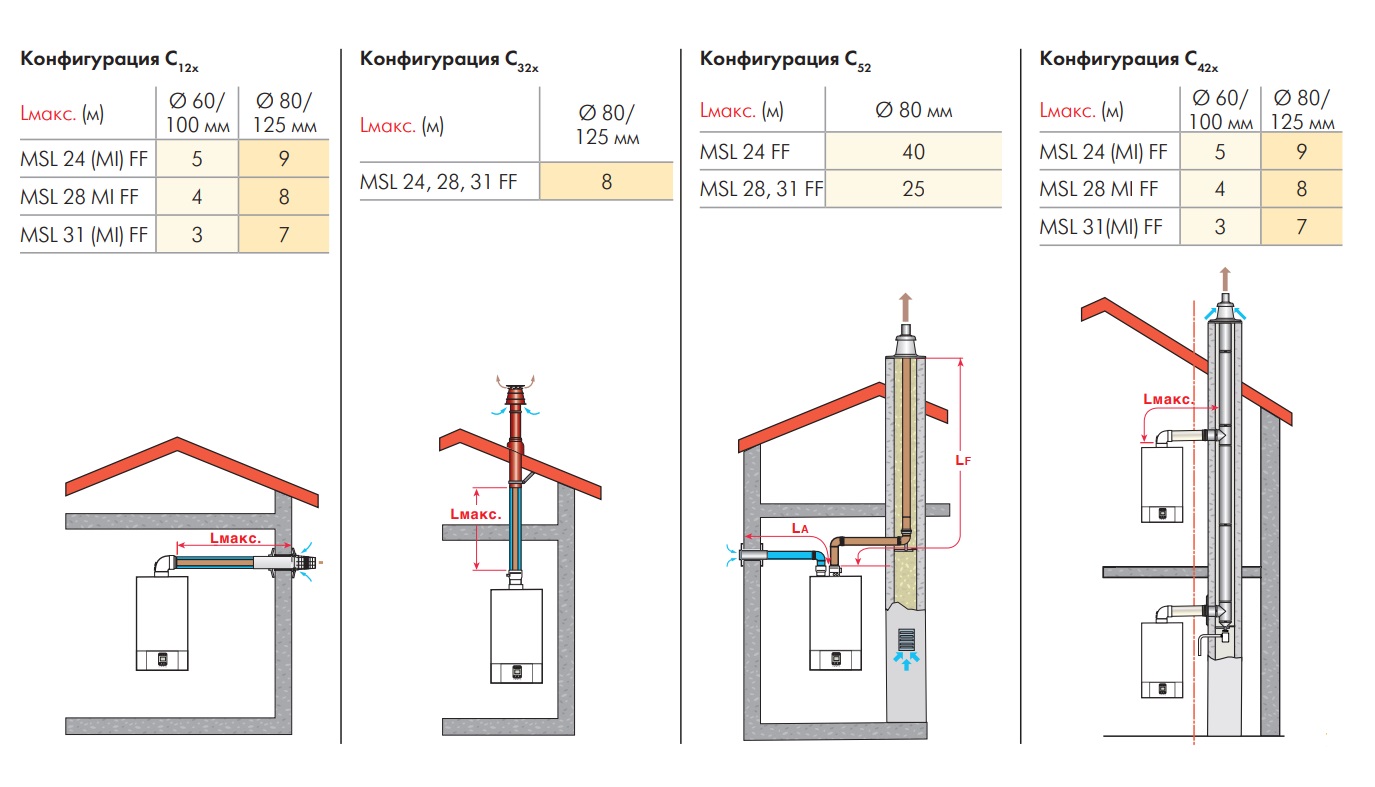

Разновидности дымоходов из коаксиальных труб

Отвод прогоревшего топлива в атмосферу выполняется по одному из пары типов дымоотводных систем. Все зависит от вида отопительной печи, от размещения комнат в здании. В одном типе проработанные газы уводятся в боковую сторону, сквозь основную домашнюю стену, в ином типе газ уходит наверх сквозь потолочное покрытие и крышу собственного здания. Дымопроводы делят на горизонтальные и вертикальные.

Вертикальный тип рекомендуется к пристройке именно в частной жилплощади, поскольку выводится выгоревшее топливо сквозь потолок, пускает дым выше линии кровельного наклонного окончания.

  • Вертикальное устройство более экологично, ведь весь абсолютный теплообмен производится в соединенных дымовниках. Если выходной дымовник длинный, стимулируется естественная тяга.
  • Внизу трубки по вертикали стоит приделать сосуд для забора конденсата.

Помимо списка положительных качеств, у шланга по вертикали имеется минус — дорогая цена. Механизм трудно устанавливать своим руками, для постройки нужно достаточное количество изготовительных элементов.

Коаксиальный дымоход для газового котла в частном доме может иметь горизонтальное положение. Такая конструкция позволит выводить дым наружу через домовую перегородку, и пропускать его на улицу, даже если котелок размещен рядом. Механизм по горизонтали пригоден для постановки котла в жилплощади многоэтажной постройки.

Просмотрев в открытом доступе огромное количество фото и советов по установке, можно с легкостью выполнить постройку дымопровода и собственноручно. Монтировка не сложная, а изготовительных материалов понадобится минимальное количество. Горизонтальная установка будет выглядеть аккуратно и на личных участках.
