Определение коэффициента трансформации счетчика электроэнергии

Разные виды трансформаторов и их коэффициенты

Хотя конструктивно преобразователи мало чем отличаются друг от друга, назначение их достаточно обширно. Существуют следующие виды трансформаторов, кроме рассмотренных:

• силовой;
• автотрансформатор;
• импульсный;
• сварочный;
• разделительный;
• согласующий;
• пик-трансформатор;
• сдвоенный дроссель;
• трансфлюксор;
• вращающийся;
• воздушный и масляный;

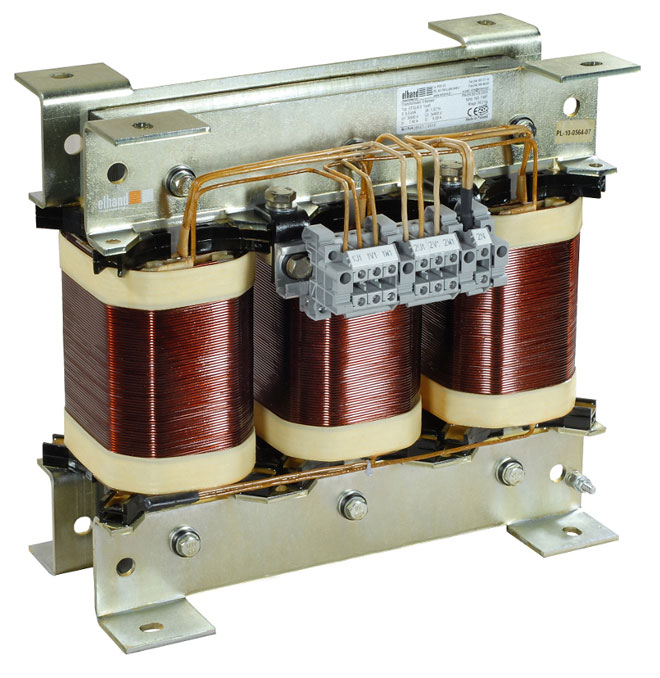

• трехфазный.

Особенностью автотрансформатора является отсутствие гальванической развязки, первичная и вторичная обмотка выполнены одним проводом, причем вторичная является частью первичной. Импульсный масштабирует короткие импульсные сигналы прямоугольной формы. Сварочный работает в режиме короткого замыкания. Разделительные используются там, где нужна особая безопасность по электротехнике: влажные помещения, помещения с большим количеством изделий из металла и подобное. Их k в основном равен 1.

Пик-трансформатор преобразует синусоидальное напряжение в импульсное. Сдвоенный дроссель – это две сдвоенные катушки, но по своим конструктивным особенностям относится к трансформаторам. Трансфлюксор содержит сердечник из магнитопровода, обладающего большой величиной остаточной намагниченности, что позволяет использовать его в качестве памяти. Вращающийся передает сигналы на вращающиеся объекты.

Воздушные и масляные трансформаторы отличаются способом охлаждения. Масляные применяются для масштабирования большой мощности. Трехфазные используются в трехфазной цепи.

Более подробную информацию можно узнать о коэффициенте трансформации трансформатора тока в таблице.

Номинальная вторичная нагрузка, В	3	5	10	15	20	30	40	50	60	75	100
Коэффициент, n	Номинальная предельная кратность
3000/5	37	31	25	20	17	13	11	9	8	6	5
4000/5	38	32	26	22	20	15	13	11	10	8	6
5000/5	38	29	25	22	20	16	14	12	11	10	8
6000/5	39	28	25	22	20	16	15	13	12	10	8
8000/5	38	21	20	19	18	14	14	13	12	11	9
10000/5	37	16	15	15	14	12	12	12	11	10	9
12000/5	39	20	19	18	18	12	15	14	13	12	11
14000/5	38	15	15	14	14	12	13	12	12	11	10
16000/5	36	15	14	13	13	12	10	10	10	9	9
18000/5	41	16	16	15	15	12	14	14	13	12	12

Почти у всех перечисленных приборов есть сердечник для передачи магнитного потока. Поток появляется благодаря движению электронов в каждом из витков обмотки, и силы токов не должны быть равны нулю. Коэффициент трансформации тока зависит и от вида сердечника:

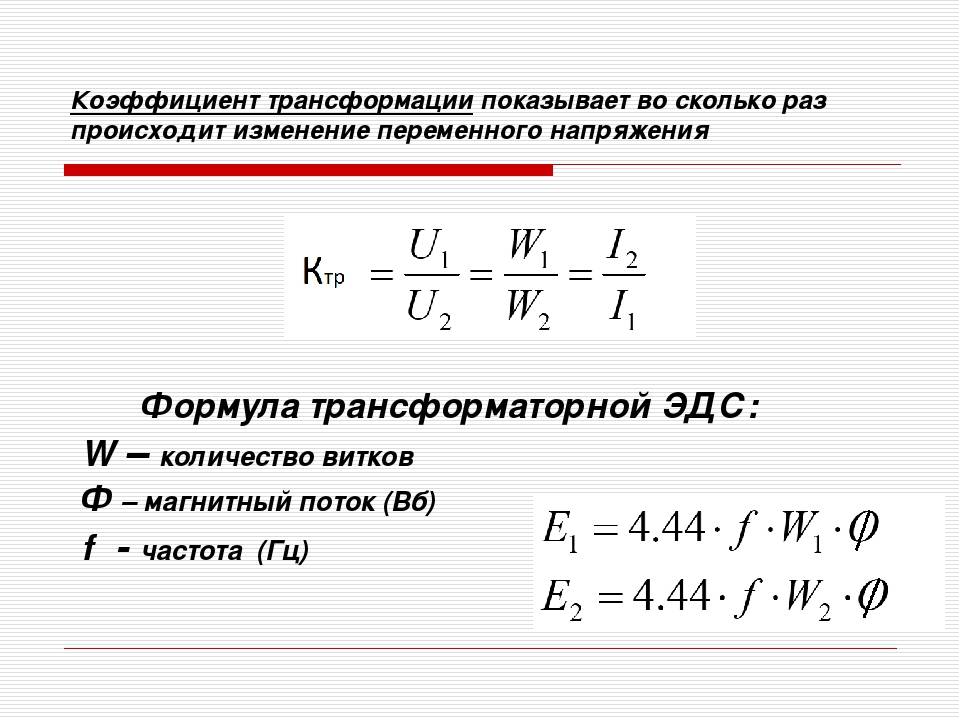

Коэффициентом трансформации трансформаторов называется отношение напряжения обмотки высшего напряжения (ВН) к напряжению обмотки низшего напряжения (НН) при холостом ходе:

Где: Кл- коэффициент трансформации линейных напряжений;

U1 — линейное напряжение обмотки ВН;

U2 — линейное напряжение обмотки НН.

При определении коэффициента трансформации однородных трансформаторов или фазного коэффициента трансформации трехфазных

трансформаторов отношение напряжения можно приравнять к отношению чисел витков обмотки

где: Кф — фазный коэффициент трансформации;

U1ф,U2ф — фазные напряжения обмоток ВН и НН соответственно;

WI,W2 — число витков обмоток ВН и НН соответственно.

При измерении линейного коэффициента трансформации трехфазного трансформатора равенство отношения высшего и низшего линейных напряжения обмоток и соответственно числа витков ВН и НН сохраняется лишь при одинаковых группах соединения этих обмоток.

Если первичная и вторичная обмотки соединены по одинаковой схеме, например, обе в звезду, обе в треугольник и так далее, фазный и линейный коэффициенты трансформации равны друг другу. При различных схемах соединений обмоток, например, одной в звезду, а другой в треугольник, линейньй и фазный коэффициенты трансформации неодинаковы (они в данном случае отличаются друг от друга в 3 раз).

Определение коэффициента трансформации производится на всех ответвлениях обмоток и для вех фаз. Эти измерения, кроме проверки самого коэффициента трансформации дают возможность проверить также правильность установки переключателя напряжения на соответствующих ступенях, а также целостность обмоток.

Для определения коэффициента трансформации применяют метод двух вольтметров (рис.2)

Рис.2 Определение коэффициента трансформации.

Со стороны высокого напряжения (ВН) подводится трехфазовое напряжение 220 В и измеряется напряжение на вторичной обмотке.

Внимание! Напряжение подводится только к обмоткам ВН (А, В, С). Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В.

Примечание: В данной работе трансформатор имеет одно положение переключателя.

Коэффициент трансформации отдельных фаз, замеренных на одних и тех же ответвлениях не должен отличаться друг от друга более чем на 2%.

Что такое коэффициент трансформации?

С целью учета электрической энергии, которая потребляется крупными объектами, включая жилые многоэтажные здания, используется специализированное оборудование, способствующее понижению показателей мощности напряжения, которое передаётся на контакты общедомового прибора учёта. Такие электрические счётчики не имеют непосредственного соединения с электросетью дома, что обуславливается отсутствием возможности выполнить подключение высокого напряжения посредством традиционных приборов прямого включения.

Таким образом, чтобы предотвратить поломку счетчиков, требуется уменьшать мощностные показатели на подаваемое напряжение посредством трансформаторного стандартного оборудования. На выбор такого оборудования оказывает непосредственное влияние уровень необходимой нагрузки.

Коэффициент трансформации приборов учёта электрической энергии может варьироваться в зависимости от характеристик установленного оборудования. В результате приборы-счётчики для учета затрат электроэнергии, функционирующие с трансформаторами, фиксируют нагрузку, которая снижена в несколько десятков раз.

Полученные прибором учёта данные и являются коэффициентом трансформации, а чтобы определить реальное потребление электроэнергии, потребуется умножить показания электрического счетчика на КТ.

https://youtube.com/watch?v=BqL8acq4LLE

Трансформаторы тока

Трансформатор тока служит для преобразования тока, протекающего в первичной цепи к унифицированному сигналу (как правило, тоже току) во вторичной цепи. Отношение первичного тока (I₁) ко вторичному (I₂) — есть коэффициент трансформации (k_ТТ):

I₁/I₂=k_ТТ

Для стандартизации изготовления по ГОСТ 7746-2001 приняты ряды для трансформаторов тока:

• Первичный ток (I₁), А: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 16000; 18000; 20000; 25000; 28000; 30000; 32000; 35000; 40000;
• Вторичный ток (I₂), А: 1; 2; 5.

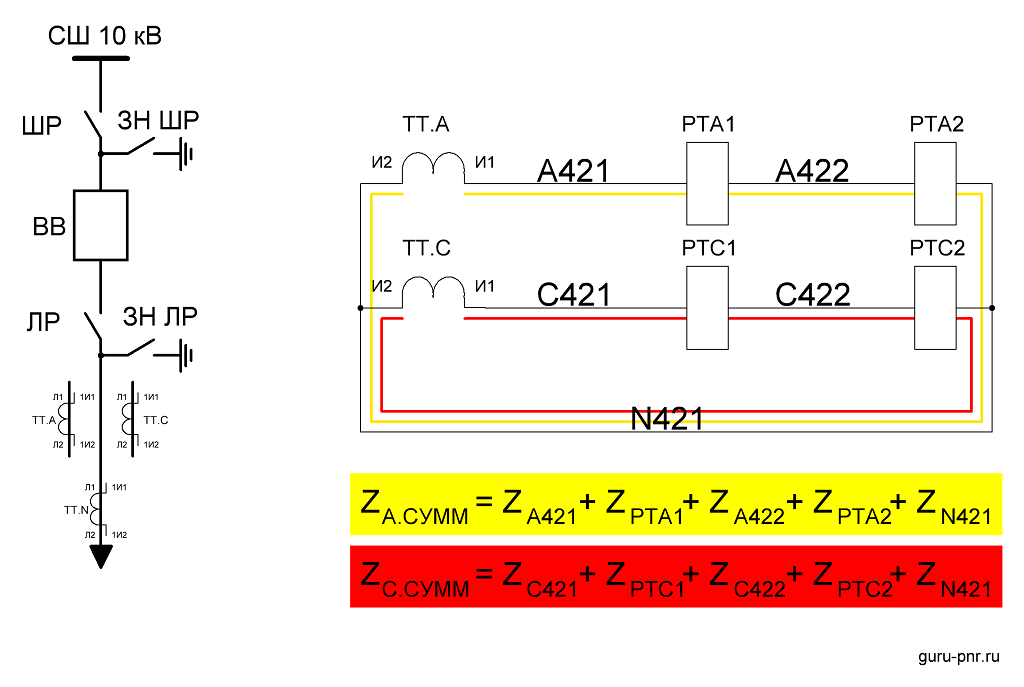

Идеальная работа трансформатора тока — когда его вторичная обмотка замкнута накоротко, т. е. сопротивление на выводах обмотки приближается к нулю. На практике во вторичной обмотке присутствуют хоть и низкоомные, но всё же имеющие сопротивление катушки реле, обмотки измерительных преобразователей или источников оперативного тока. И, естественно, сами провода. Все они подключены последовательно, значит полное сопротивление на вторичной обмотке складывается из всех сопротивлений включенных в неё устройств. Оказывается, чем больше это сопротивление, тем хуже точность измерения у трансформатора тока.

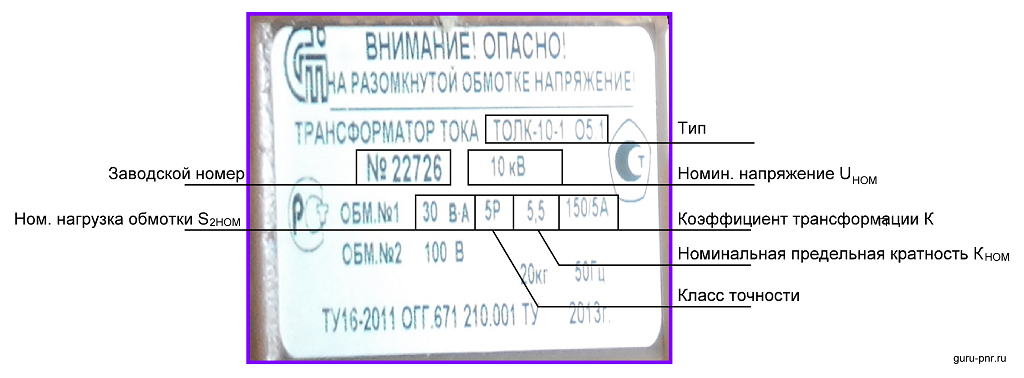

Номинальные параметры приведены ниже, но не всё из них указывают на табличках трансформаторов тока:

• Номинальное напряжение U_НОМ, кВ: Например, 10 кВ;
• Коэффициент трансформации, например: 150/5, где 150 — номинальный первичный ток, а 5 — номинальный вторичный ток;
• Наибольший рабочий первичный ток I_1КР, А: 160;
• Номинальная вторичная нагрузка S_2НОМ при коэффициенте нагрузки Cosφ₂ = 1, ВА;
• Номинальная вторичная нагрузка S_2НОМ при активно-индуктивной нагрузке Cosφ₂ = 0,8;
• Класс точности обмотки: 0,5S; 10Р и т. д.
• Не всегда, но указывают точку намагничивания. Например: 0,15 А — при этом значении должен произойти перегиб вольт-амперной характеристики. Или еще указывают и ток, и напряжение: 0,15 А; 63 В. Про вольт-амперную характеристику (ВАХ) поговорим дальше.
• Номинальная предельная кратность вторичных обмоток для защиты K_НОМ;
• Номинальный коэффициент безопасности приборов К_БНОМ, вторичных обмоток для измерений;

По ГОСТ 7746-2015 вывода трансформатора тока обозначаются буквами:

• Односекционная первичная обмотка: Л1 — начало, Л2 — конец;

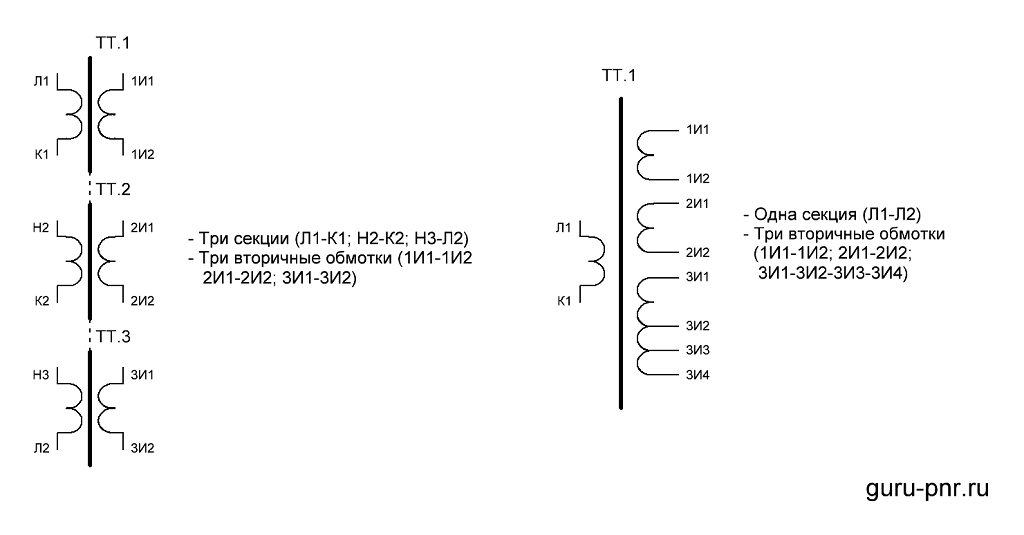

• Если первичная обмотка состоит из нескольких составляющих (секций) соединенных последовательно, то общее начало будет всё равно Л1, общий конец — Л2, а промежуточные между ними обмотки будут обозначаться Н2, Н3, … Нn — начало 2-ой, 3-ей и так далее до n-ой секции; концы этих секций будут иметь обозначение К1, К2, … Кn.

В отличие от первичной обмотки, которая может быть составной, но всё равно является одной цепью, вторичных обмоток может быть несколько. Мало того, вторичные обмотки могут иметь ответвления. С учетом этого их обозначают так:

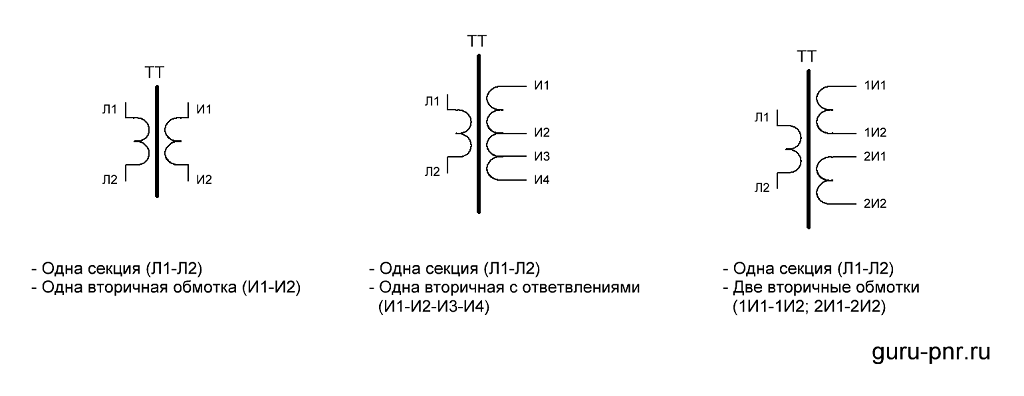

• Если вторичная обмотка одна, то начало обозначают И1, а конец И2;
• Когда вторичная обмотка одна, но имеет ответвления, то И1 — начало, И2, И3, … Иn-1 — промежуточные,  Иn — конец;
• Если вторичных обмоток несколько, то перед И добавляют число, обозначающее порядковый номер обмотки: 1И1-начало первой обмотки, 1И2- конец первой обмотки, 2И1-начало второй обмотки, 2И2- конец второй обмотки и так далее.

Поясню еще, что такое «начало» и «конец» у обмотки на всякий случай. Это, разумеется условные понятия. Но, как мы увидим дальше, пренебрегать ими никак нельзя. В этом должен быть порядок. Итак, представим ток в виде потока электронов. В какой-то момент поток течет от Л1 к Л2 и наводит во вторичной обмотке другой поток поменьше. Этот поток будет выходить из И1 и стремиться через нагрузку к И2. Еще раз: в Л1 — входит, из И1 — выходит. Такое направление токов называется — «в фазе«, а полярность выводов (Л1 и И1) — совпадает. Если в Л1 входит и в И1 входит, то это противофаза, а полярность выводов считается противоположной. В следующий момент поток электронов меняется на обратный и течет от Л2 к Л1, и из Л1 — выходит, а в И1 входит вторичный ток. И так 50 раз за секунду при частоте 50 Гц.

Формула расчёта потребления и оплаты для подстанции в 450Квт

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.

Кроме того, как было показано выше, дополнительные погрешности в средства учета вносят измерительные ТТ и ТН, особенно при пониженных нагрузках.

Очень часто возникает такая ситуация, когда у хозяев есть трансформатор, но у него нет никаких опознавательных указаний или идентификатора, указывающий коэффициент трансформации. При работе трансформатор понижает ток, который через него проходит. Именно коэффициент трансформации трансформатора тока показывает, на сколько было уменьшено значение электрического тока.

Данный коэффициент — это характеристика, показывающая достоверность показаний прибора-измерителя. Этот показатель определяет степень работоспособности станции трансформаторов тока. Коэффициент трансформации (КТ) счетчика электроэнергии — один из значимых показателей, позволяющий вести правильный учет расхода электроэнергии. Разберемся подробнее в этом вопросе.

Более подробную информацию можно получить в специализированной организации, обслуживающей электрические сети потребителей электроэнергии.

В эту графу Вы можете указать имя и фамилию через пробел. Данное имя будет видеть только администрация сайта. Меркурий-230 имеет хороший класс точности и стабильно работает при значительных изменениях температуры в окружающей среде в течение всего срока эксплуатации устройства. Меркурий-230 позволяет обеспечить точное измерение текущих параметров электрической сети – частоту, коэффициент мощности, текущее значение фазного тока, напряжение.

Отличие трехфазного счетчика от однофазного заключается в том, что первый способен работать в более загруженных сетях, менее прихотлив в использовании и более точен в показаниях. Однако для небольших жилых помещений особого смысла в установке трехфазных приборов учета нет, так как все необходимые показания в полной мере сможет отображать и однофазное устройство.

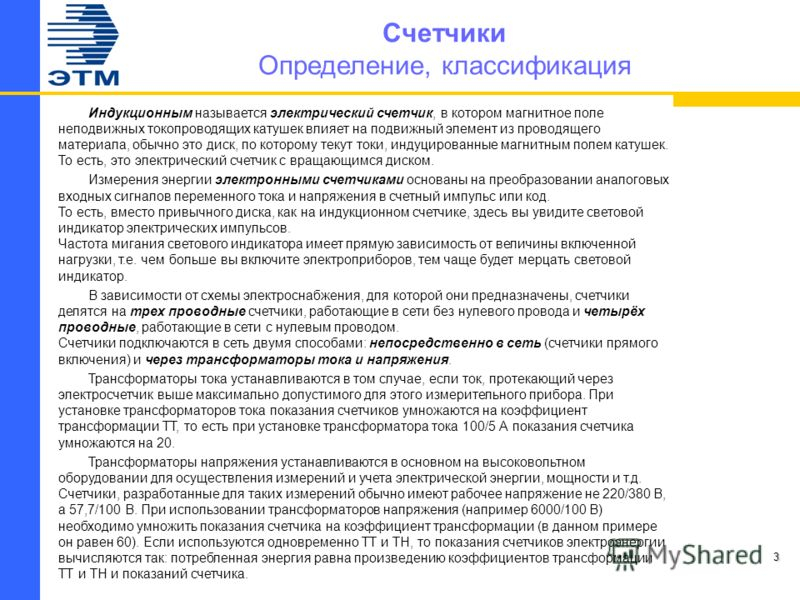

Виды электросчетчиков

Каждый хозяин, прежде чем совершить покупку оборудования для контроля расхода электроэнергии, должен понимать, что работа такого устройства будет зависеть от принципа действия. Именно принцип действия счетчиков электроэнергии разделяет их на два основных вида: электронные и индукционные. Электронные электрические счетчики всегда основываются на том, что проводят прямое измерение силы тока и напряжения на силовой линии, проходящей через систему. Шкала такого типа оборудования представляет собой электронный тип циферблата, а также имеет уникальную возможность сохранять значения потребленной электроэнергии во встроенной памяти.

В данном типе счетчика электроэнергии отсутствует механика, а сам ток будет проходить через микросхемы и полупроводники напрямую. К преимуществам данного типа оборудования относят его небольшой размер и вес, удобство в подключении, благодаря разнообразию производимых моделей. Электронные счетчики электроэнергии могут производиться специально для ведения одно- или двухтарифного учета. Их можно устанавливать в специальную автоматизированную систему для коммерческого учета потребляемого электричества.

Несмотря на то, что у данных приборов более широкий ассортимент функционала, чем у другого типа, его интерфейс достаточно простой и понятный. Благодаря цифровым значениям на шкале хозяева получают возможность точно считывать необходимую информацию с электронного счетчика. Данный вид считывающего оборудования имеет меньший гарантийный срок, поскольку он не так надежен как индукционный тип.

Индукционные электрические счетчики являются на текущий момент самыми распространенными. Они представляют собой механическую конструкцию, в которой установлено две специальные катушки – для тока и напряжения. Когда работает этот счетчик, то образовывается магнитное поле, которое и приводит эти катушки в движение. Диски, в свою очередь, начинают двигать шкалу со значениями на циферблате, что в результате выводит объем потребляемой электроэнергии.

Скорость работы системы будет напрямую зависеть от уровня напряжения в электрической сети. Чем больше будет значение мощности, чем выше будет и скорость оборота диска. При подсчете индукционный вид счетчиков энергоснабжения имеет погрешности при подсчете. Для того чтобы повысить класс точности показаний, потребуется дорогостоящая трата. Средний срок службы для такого оборудования обычно составляет около 15 лет.

Во время приобретения можно ознакомиться с техническим паспортом определенной модели электрического счетчика, чтобы узнать обо всех характеристиках и параметрах оборудования, которыми оно обладает. Это позволит подобрать оптимальный образец для вашего дома. Коэффициент трансформации электрического считывающего устройства напрямую не относится к самой конструкции, а является промежуточным показателем, которые преимущественно зависит от трансформатора.

Коммерческие потери: основное направление повышения эффективности в электроэнергетике

Коммерческие потери электроэнергии считаются сложно прогнозируемой величиной, так как зависят от потребителей, от их желания обмануть предприятие или государство. Основой указанных проблем являются:

1. Сезонная составляющая. В представленное понятие вкладывается недоплата физических лиц по реально отпущенной электрической энергии. К примеру, в Республике Беларусь существует 2 причины появления «сезонки» — это наличие льгот по тарифам и оплата не на 1, а на 25 число.
2. Несовершенство приборов учетов и их неправильная работа. Современные технические средства для определения потребленной энергии значительно упростили задачу абонентской службе. Но электроника или неправильно налаженная система учета может подвести, что и становится причиной рост коммерческих потерь.
3. Воровство, занижение показаний счетчиков коммерческими организациями. Это отдельная тема для разговора, которая предполагает различные ухищрения физических и юридических лиц по сокращению расходов на электрическую энергию. Все это сказывается на росте потерь.

Точность измерительных приборов

Класс точности указывается на лицевой стороне счетчика Класс точности электрического счетчика представляет собой максимальную погрешность измерений, которая указывается в процентах.

Согласно действующему законодательству, старые электросчетчики, которые принадлежат к классу 2.5 или более, нуждаются в замене, вместо них устанавливают приборы с классом точности 1 или 2, но сделано это не во всех домах. Добиться погрешности меньше 1% можно только на промышленных объектах.

В конечном счете, выбор более точного счетчика может оказаться выгодным для потребителя, поскольку это позволит снизить сумму платежа за электроэнергию. Даже когда измерительный прибор устанавливается за счет энергетической компании, можно отказаться от стандартного счетчика и выбрать подходящую модель самостоятельно, если она соответствует стандартам, то ее обязаны установить.

Как рассчитать коэффициент трансформации

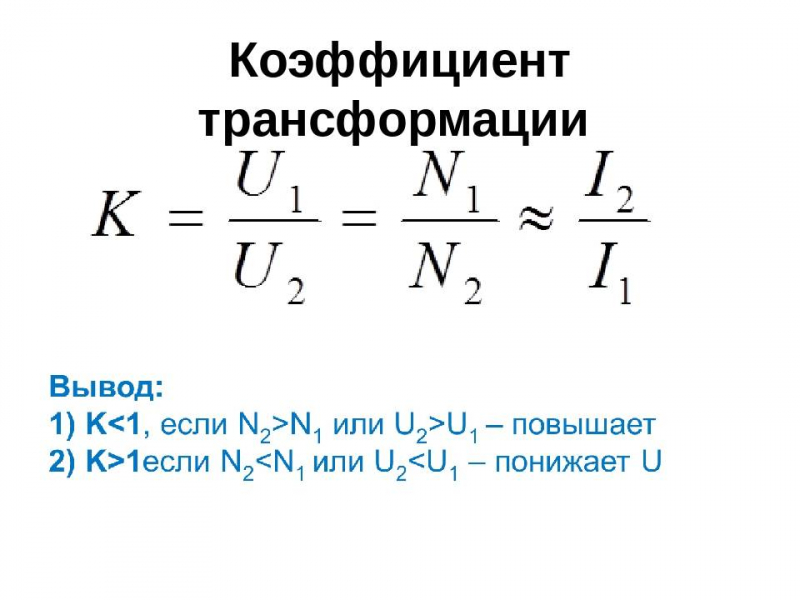

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора. Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

Понятие о коэффициенте трансформации

Для произведения рационального контроля электроэнергии на крупных объектах используется специальное оборудование, снижающее мощность на выходах электросчетчика. Данные устройства не соединены напрямую с электросетью здания, что обозначает невозможность прямого включения высоковольтного напряжения к общей электросети. Отсюда следует, чтобы минимизировать возникновение неисправностей надо уменьшать мощность с помощью трансформаторного оборудования. В таком случае электросчетчики зафиксируют нагрузку, сниженную в десятки раз. Полученные таким образом результаты и будут КТ, а, чтобы определить настоящий расход электричества, следует умножить показания электросчетчика на используемый расчетный коэффициент.

Схемы подключения счетчика через трансформаторы тока

Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной — И1 и И2.

Схемы полукосвенного подключения трехфазных электросчетчиков (с применением только ТТ) могут быть выполнены в разных вариантах:

Семипроводная. Это устаревшая и наименее предпочтительная в плане электробезопасности схема ввиду наличия связи токовых и измерительных цепей — токовые цепи электросчетчика находятся под напряжением.

Десятипроводная схема. Более предпочтительная и рекомендуемая для использования в настоящее время. Отсутствие гальванической связи токовых цепей прибора учета и цепей напряжения делает подключение счетчика более безопасным.

Схема подключения электросчетчика через испытательную колодку .Согласно требований ПУЭ п. 1.5.23 должна применяться при включении образцового счетчика через ТТ. Наличие испытательной коробки позволяет осуществлять шунтирование, отключение токовых цепей, подключение прибора учета без отключения нагрузки, пофазное снятие напряжение с измеряемых цепей.

Подключение выполняется на основе десятипроводной схемы, ее отличие от последней состоит в наличии специального испытательного переходного блока между электросчетчиком и ТТ.

С соединением ТТ в “звезду”. Одни выводы вторичных обмоток ТТ соединяются в одной точке, образуя соединение «звезда», другие — с токовыми катушками счетчика, также соединяемые по схеме «звезда».

Недостаток такого способа подключения учета — большая сложность коммутации и проверки правильности сборки схемы.

Электронные или индукционные

Специалисты в области электротехники отмечают, что на сегодняшний день потребители отдают предпочтение электронным видам считывающих устройств, поскольку у них класс точности ниже, чем у индукционных устройств. Коэффициент трансформации счетчика влияет на точность конечных показаний. В среднем у индукционных образцов класс точности равен 2.5, тогда как у электронных – 2.0. Это означает, что погрешность показаний в результате работы электрического считывающего устройства электронного типа составляет до 2%, а у индукционного – 2,5%.

Именно по этой причине на данный момент чаще устанавливается электронное оборудование, так как оно позволяет больше сэкономить, получая показании точней. Специалисты настоятельно не рекомендуют устанавливать оборудование с завышенным значением коэффициента трансформации. В современной электротехнике принято использовать трансформаторы со статичным КТ, который гарантированно не будет изменяться при эксплуатации.

К таким электрическим счетчикам можно отнести Меркурий-230. Меркурий-230 производится на территории России и считается одним из лучших образцов для коммерческого и частного использования. Меркурий-230 может изготавливаться для одно- и друхтарифного плана. Обычно модель Меркурий-230 поддерживает трехфазную электрическую сеть. В среднем для Меркуия-230 гарантийный срок составляет 25 лет, что является оптимальным выбором при учете качества и цены. Меркурий-230 полностью соответствует ГОСТ стандартам.

Меркурий-230 имеет хороший класс точности и стабильно работает при значительных изменениях температуры в окружающей среде в течение всего срока эксплуатации устройства. Меркурий-230 позволяет обеспечить точное измерение текущих параметров электрической сети – частоту, коэффициент мощности, текущее значение фазного тока, напряжение.

Тарификатор Меркурия-230 позволяет одновременно учитывать показания по 4 тарифам в 16 временных зонах суток, а также для четырех типов дня. Меркурий-230 может учитывать активную электроэнергию прямого направления и полной ее мощности по фазам, сумме значений фаз с определением направления вектора полной мощности.

Что такое коэффициент трансформации

Коэффициент трансформации счетчика электроэнергии – это параметр технического назначения, который определяет точность показаний устройств учета потребляемой энергии.

Электросчетчики крупных объектов (промышленных, торговых, иных) не подключаются к общедомовой сети напрямую, потому что классические приборы не дают нужного уровня напряжения. Чтобы снизить вероятность поломки, необходимо снижать данные мощности на вход через установленные трансформаторы.

Расчетный коэффициент учета электроэнергии – это показатель, отражающий соотношение силы тока и данных счетчиков. При большом объеме потребляемого электричества приборы не отражают действительного количества, поэтому применяется дополнительный расчет. Цифра коэффициента – выше единицы на несколько пунктов. При умножении получается значение фактически потребленной электроэнергии.

Еще один момент – уровень трансформатора по погрешности. Счетчики энергии соответствуют 0,5 или 0,2. Чем выше значение, тем менее точные данные показывают устройства.

Виды и правила выбора преобразователя электротока

Трансформаторное оборудование, снижающее электроток (ТТ), классифицируется по различным характеристикам, в том числе коэффициенту преобразования. Это оборудование требуется, если объект потребляет мощности, которые в несколько раз превышают возможности обычного узла.

ТТ преобразует ток до уровня, позволяющего подключить для контроля обычные электросчетчики на одну или три фазы и создать систему защиты линии.

Классификация

По способу монтажа

ТТ по такому принципу делятся на:

• опорные (устанавливаемые на поверхности);
• проходные (прикрепленные к шинопроводу);
• шинные (прикрепленные к шине);
• встроенные в системы силового электротока;
• разъемные (установленные на кабелях).

По типу изоляции

Трансформатор электротока может быть:

• с эпоксидной смолой или специальным лаком;
• в пластиковом корпусе;
• с твердой изоляцией из фарфора, бакелита. твердого пластика;
• с вязким составом (маслом);
• наполненные газом;
• с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Расчет электроэнергии по счетчику с трансформаторами тока можно провести только в том случае, если известен коэффициент трансформации. Он должен быть указан в техдокументации, с которой продавался ТТ, и на корпусе. При подозрениях на неточности в отображаемых цифрах коэффициент можно посчитать самостоятельно.

Чтобы рассчитать коэффициент, необходимо подключить преобразователь к электротоку, создающему короткое замыкание во вторичной обмотке, и измерить, сколько ампер в ней.

Коэффициент трансформации – соотношение значений поданного электротока и проходящего во вторичной обмотке.

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.
