Самостоятельная сборка коллектора для теплого пола

4 Сбор заводского агрегата

Развитие современных технологий повлияло на то, что каждый мастер может самостоятельно сделать качественный коллекторный узел, который будет обладать всеми необходимыми эксплуатационными характеристика. Но, прежде чем приступить к реализации столь ответственной идеи, нужно понять, из каких частей состоит заводская модель. В базовый комплект входят следующие элементы:

  • Автоматические воздухоотводчики, которые монтируются в отдельном порядке на обратный и подающий коллектор.
  • Универсальный распределительный элемент для фиксации подающей магистрали. Этот агрегат обязательно оснащается евроконусами — это своеобразные фитинги для подключения труб. Чаще всего распределительный элемент укомплектован прозрачными колбами, где хорошо виден расход теплоносителя в каждом контуре.
  • Высококачественные краны с пробками, предназначенные для заполнения и опорожнения труб от теплоносителя.
  • Специфический распределительный узел, предназначенный для подсоединения к обратной линии. Вместо привычных расходомеров, установлены термостатические клапаны, которые управляются исключительно в ручном режиме. Принцип работы такого элемента достаточно прост: после нажатия на подпружиненный шток происходит сужение проходного сечения, благодаря чему уменьшается проток воды.
  • Крепёжные кронштейны и шаровые краны отсекающего типа.
  • Специализированные термометры, которые помогают контролировать температуру не только на подаче, но и в обработке.

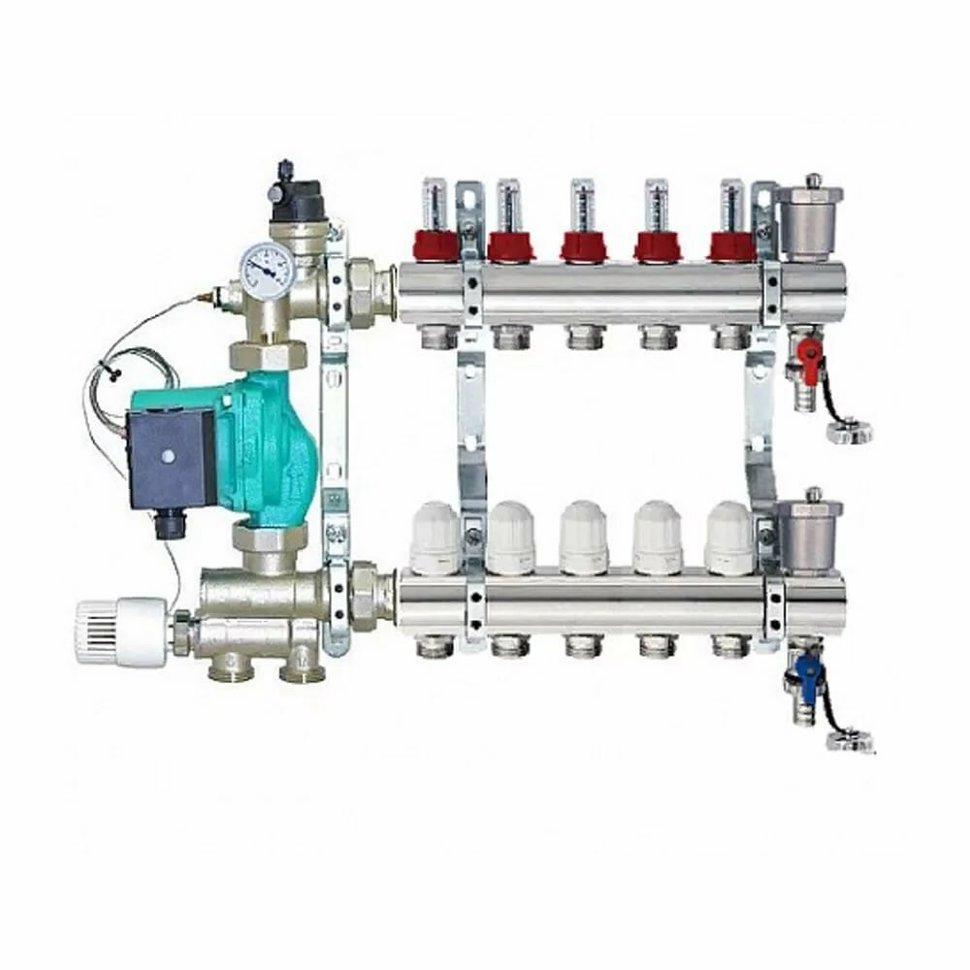

После покупки готового смесительного узла можно самостоятельно изменить комплектацию агрегата (в зависимости от схемы коллектора тёплого водяного пола). К примеру, можно купить самый обычный распределитель без каких-либо ротаметров, а уже потом установить один термометр, поместив агрегат в шкаф управления.

Каждая заводская модель выпускается с таким учётом, чтобы смесительный узел для тёплого пола можно было легко собрать и разобрать даже начинающему мастеру. Всё дело в том, что распределительные узлы реализуются в сборе, их нужно только подключить к нагревающим контурам, установив все дополнительные элементы. Кроме того, вместо стальных и латунных изделий можно приобрести те агрегаты, которые изготовлены из высокопрочных пластиковых секций

Принцип их установки практически аналогичен стандартным коллекторам, важно только соблюдать определённую осторожность в момент затяжки

Где и как правильно установить коллектор?

Монтаж коллектора и его подключение к системе водяного теплого пола должен осуществляться с применением следующих рекомендаций:

Правильное подключение коллектора

  • на один коллекторный узел должно приходиться не больше 9 контуров. В противном случае их должно быть несколько;
  • монтаж коллектора нужно проводить посередине дома. При этом все контуры должны иметь приблизительно одну длину;
  • коллекторный узел предпочтительней размещают в высшей точке;
  • монтаж всех элементов агрегата производится в специальном шкафу, который должен находиться в доступном для ограниченного количества людей месте.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы – трубопровод, распределительный узел и котёл.

Видео инструкция по установке

Предлагаем ознакомиться с видео инструкцией по установке коллектора тёплого пола. Надеемся, ролик поможет вам самостоятельно установить коллектор для тёплого пола и узнать больше деталей о монтаже устройства.

https://youtube.com/watch?v=TcvQPTzKJRs

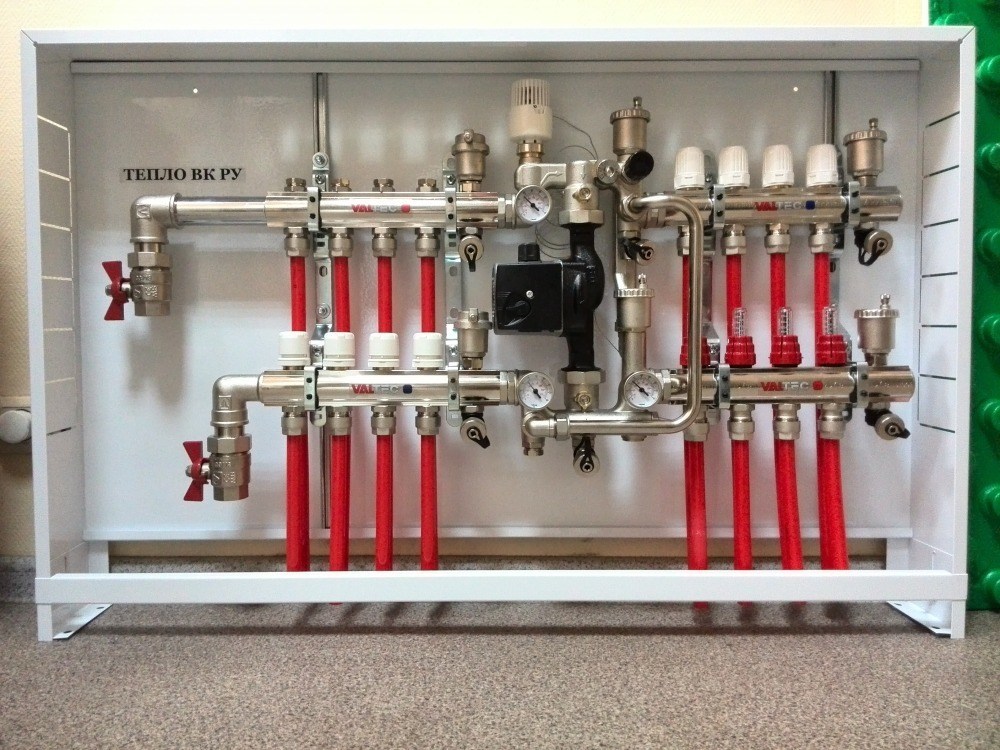

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место – середина комнаты, у самой поверхности напольного покрытия.

Важно, чтобы поверхность стены была ровной и гладкой. В ином случае возможны перебои в работе системы. Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

  • коллектор – это, проще говоря, труба, запаянная с обеих сторон. Сбоку такой трубы имеется несколько выходов (зависит от модели коллектора). К ним подключаются трубы системы “тёплые полы”;
  • настройка гребня начинается с удаления с вентиля защитного колпачка. Шестигранным ключом закрывают вентиль полностью. Далее необходимо определить число оборотов для конкретного контура. На это количество и следует повернуть вентиль. Другие контуры настраиваются таким же способом;
  • на коллектор устанавливаются сливной кран (обеспечивает слив воды при повреждении системы или ремонтных работах) и воздухоотводчик (автоматически отводит воздух и избавляет от воздушных пробок);
  • во избежание гидродинамического дисбаланса, на систему устанавливают термостатические клапаны и расходомеры.

Как своими руками сделать — теплый водяной пол

Ранее мы рассказывали о том как самостоятельно выполнить монтаж водяного пола, какие материалы и инструменты для этого необходимы. Подробнее об этом смотрите тут

Рекомендации и советы

Перед покупкой коллектора, подсчитайте необходимую длину труб и их расположение. Специалисты рекомендуют вместо коллектора на 12 расходометров установить 2 по 6. Этот шаг позволит выровнять давление и температуру в наиболее отдалённых уголках комнаты.

Завершив монтаж коллекторного шкафа и веток, нужно совершить пробный запуск отопительной системы. Это позволит выявить недочёты и дефекты, а также испытать непроницаемость стыков.

Более надёжными и долговечными являются модели из латуни.

Сэкономить время и нервы вам поможет покупка готового коллектора, а не его составных частей.

Коллекторная система имеет свои плюсы и минусы, и не упомянуть о них мы не можем.

ПреимуществаНедостатки

Удобство в работе и управлении. Так, находясь в одной точке дома, вы можете настроить подачу и температуру теплоносителя в другой комнате

Стоимость. Коллектор чаще производится из стали, а её стоимость высока

Эстетичность

Для нагрева помещения понадобится не менее трёх часов

Длительный эксплуатационный срок (до 50 лет)

Каждая ветка, входящая в узел управления, может питать только один радиатор, поэтому потребитель покупает трубы небольшого диаметра

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

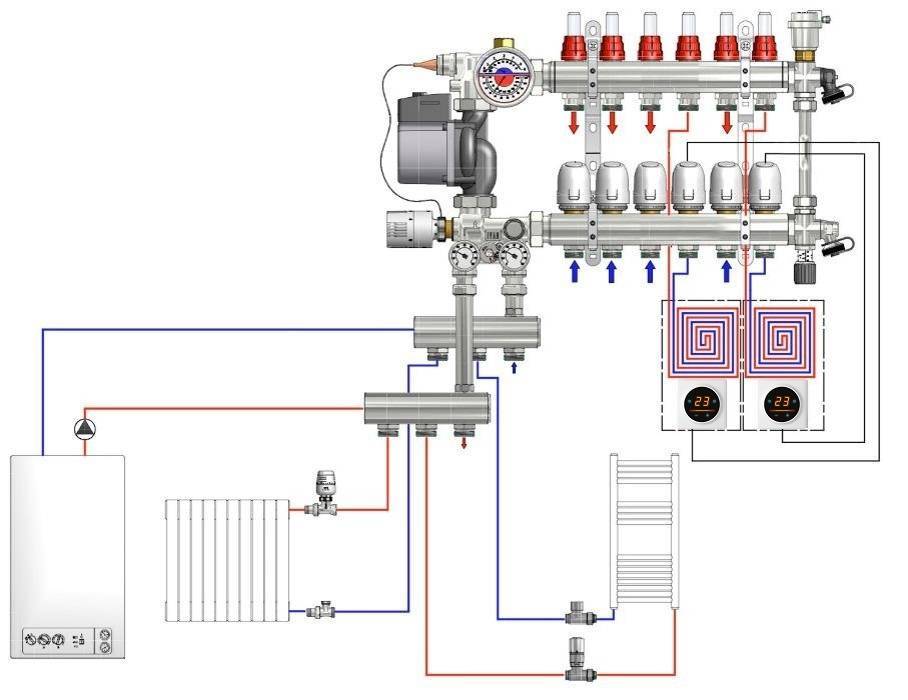

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Необходимые материалы и оборудование

Итак, для подключения теплого водяного пола Вам понадобятся:

  • специальные трубы;
  • коллектор;
  • теплоизоляция.

Все эти материалы и оборудование имеют одинаково важное значение в структуре теплого водяного пола. Давайте поговорим о каждом пункте подробно

Трубы

Для того чтобы осуществить монтаж теплого водяного пола, Вам понадобятся трубы, достигающие двух сантиметров в диаметре. Что касается материала труб, то подойдут усиленный полиэтилен или же многослойные (или по-другому металлизированные) трубы. В идеале трубы должны иметь антикислородное покрытие.

Почему лучше выбирать трубы, произведенные из синтетических материалов? Во-первых, Вам будет проще устанавливать своими руками именно такие трубы, во-вторых, внутренняя поверхность труб из таких материалов гладкая, они не вызывают электрохимическую коррозию.

Как высчитать, сколько труб уйдет на установку теплого водяного пола? Это совсем несложно! Если расстояние между трубами будет составлять 20 сантиметров, то на каждый квадратный метр жилого помещения необходимо взять пять метров погонных труб

Обратите внимание, что наибольшая непрерывная длина так называемой «петли» в системе составляет 80-120 метров

В то время как будете осуществлять монтаж труб своими руками, обратите внимание на то, что рядом со стенами и окнами трубы необходимо укладывать плотнее, на расстоянии не 20, а 10-15 сантиметров друг от друга. В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ

Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ. Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать.

Правила подключения теплого водяного пола требуют также соблюдения следующих параметров:

  • рабочее давление должно составлять примерно 10 бар (допустима погрешность в 1 бар);
  • наибольшая температура теплоносителя должна составлять +100 °С.

Коллектор

Коллектор является самой сложной частью пола с подогревом. Сложность этого объекта отражается и на его цене, поэтому разумное решение сделать коллектор своими руками. Вид коллектора зависит от числа входов и выходов труб.

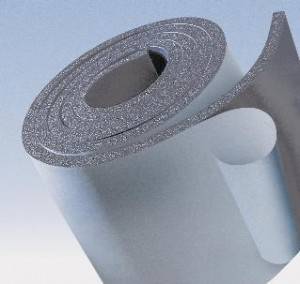

Теплоизоляция

Что касается теплоизоляционных плит, то они могут быть оснащены фиксаторами труб или иметь разметку. При использовании пенопласта во время монтажа его в обязательном порядке нужно покрыть гидроизоляцией, то есть пленкой из полиэтилена.

Зачем нужна теплоизоляция? Она необходима для того, чтобы тепло не уходило вниз, в противном случае Вы будете отапливать перекрытия между этажами. Теплоизоляция должна полностью покрывать весь пол жилого помещения.

Кроме указанных выше материалов и оборудования, монтаж теплого пола потребует также:

  • фитингов, чтобы соединить трубы и коллектор;
  • армирующую сетку из металла с ячейками размером примерно три-пять сантиметров (сетка необходима для того, чтобы залить стяжку);
  • крепежей для труб;
  • демпферной ленты (необходимая длина ленты равна периметру комнаты).

Назначение коллектора в теплых полах

Коллектор для теплого пола используется в нагревательных системах с такими целями:

  • распределение потоков;
  • контроль температуры.

Его основное назначение заключается в том, чтобы подать теплоноситель требуемой температуры и количества в каждую ветку теплого пола. Для этого в комплекте с коллектором устанавливается смесительный узел, включающий насос, регулирующие клапаны и байпас (в некоторых вариантах).

Необходимость контроля температуры связана с тем, что в котлах в основном подготавливается вода намного большей температуры, чем требуется для теплых полов. А для того чтобы перевести ее в требуемые параметры воду смешивают с «обраткой» до достижения нужной температуры.

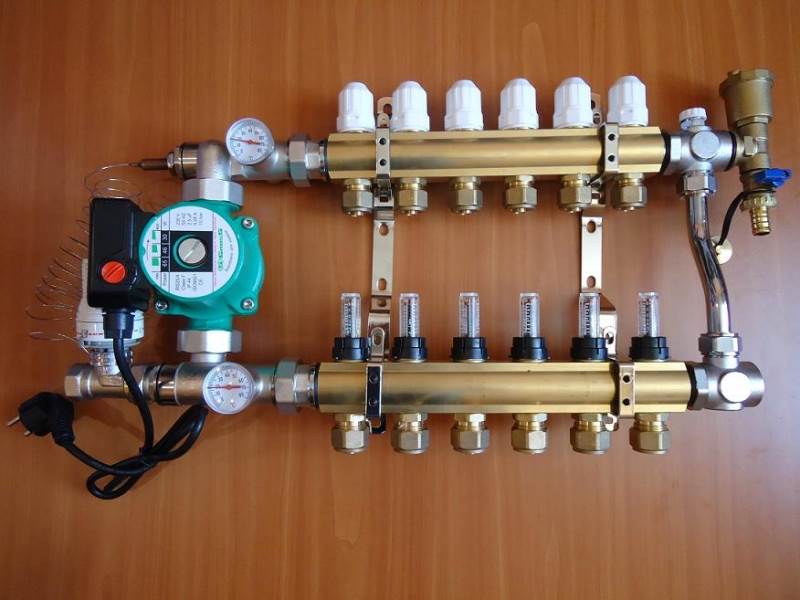

Коллектор в смесительном узле.

Изготовление коллектора

Итак, чтобы самостоятельно собрать полипропиленовый коллектор с отсечными кранами, потребуются следующие материалы:

Также должны иметь соответствующий диаметр, количество кранов должно соответствовать количеству отводов

Обратите внимание! Шаровые краны можно использовать только для открытия и закрытия потока. Если необходимо регулировать его интенсивность, то следует использовать запорную арматуру другого типа

Диаметры труб и фитингов могут иметь и другие параметры. Главное, чтобы они соответствовали диаметру трубопровода.

Шаровый кран из полипропилена

Инструкция по сборке гребенки довольно простая, главное – придерживаться такой последовательности:

  • В первую очередь соединяются между собой тройники. Каждый тройник служит отводом.
  • Затем с одной стороны устройства устанавливается заглушка, а с другой – угловой фитинг под 90 градусов (если подача воды будет осуществляться снизу).
  • После того, как коллектор без кранов будет собран, нужно лишь установить запорную арматуру на каждый отвод. Для этого к каждому тройнику приваривается небольшой отрезок трубки, к которой припаивается полипропиленовый шаровый кран.

На фото — спайка полипропиленовых деталей

Для соединения всех деталей между собой понадобится специальный сварочный аппарат (паяльник).

Ниже приведена последовательность соединения фитингов при помощи данного устройства:

  • В первую очередь нужно разогреть паяльник до рабочей температуры. О готовности инструмента будет сигнализировать зеленый светодиод.
  • Так как фитинги соединяются между собой отрезками труб, пока разогревается сварочный аппарат, нужно зачистить участок трубы, который будет свариваться с фитингом. Делается это при помощи специального инструмента, который надевается на кончик трубы и проворачивается.

Зачистка для труб

  • После достижения паяльником рабочей температуры, надо вставить фитинг и трубу в насадки инструмента и подождать, пока расплавится поверхность пластика. В комплекте к паяльнику имеется таблица, в которой указано время плавления для деталей разного диаметра.
  • После истечения времени, указанного в таблице, надо извлечь соединяемые детали из насадок и состыковать их между собой. В таком положении их нужно подержать до застывания, стараясь не шевелить и не проворачивать.
  • После этого, соединенную с фитингом трубку нужно обрезать, оставив кончик, для приваривания к нему другого фитинга.

Совет! Чтобы «набить руку», следует потренироваться на обрезках труб и муфтах. так как неправильно припаянная деталь может испортить весь коллектор.

По такому принципу соединяются между собой все детали. Если коллектор с шаровыми кранами будет использован для системы отопления, то нужно выполнить еще одно такое же устройство для обратки.

Во многих случаях коллектор является необходимым элементом разводки. Как мы выяснили, сделать данное устройство из полипропилена под силу каждому домашнему мастеру, который умеет обращаться с паяльником для пластиковых труб. При этом качество и характеристики изделия не будут уступать фирменным гребенкам.

Из видео в этой статье можно почерпнуть некоторую дополнительную информацию по данной теме.

Для чего нужно устанавливать клапаны в коллектор?

Схема монтажа коллектора и датчиков.

Двухходовой клапан будет пропускать тепловой носитель в одном направлении, однако он обладает небольшой пропускной способностью. Преимуществом использования двухходового клапана является то, что в данном случае тепловой носитель будет подаваться плавно и без перепадов. Подобные приспособления имеют малую пропускную способность, в связи с чем используются в комнатах маленьких размеров. Новейшие модели клапанов могут оснащаться сервоприводом. Подобный элемент является двигателем с датчиком размещения клапана. С помощью сервопривода можно с точностью открывать и закрывать отверстие пропуска жидкости.

Трехходовой клапан будет смешивать или разделять потоки теплового носителя. В корпусе конструкции располагается несколько патрубков, через которые элемент подключается к отопительным трубам. Клапан будет принимать жидкость от котла, передавать ее в отопительную систему, а также принимать жидкость из обратной трубы, для того чтобы смешивать последнюю с горячей подачей. Трехходовой клапан рекомендуется устанавливать в автономных системах отопления на выходе системы коллектора, где не надо ограничивать расход в процессе равномерного смешивания.

При длительном использовании клапан может засориться. Чтобы можно было с легкостью производить замену подобного элемента, в соединении следует использовать разъемную муфту соединения всех элементов.

Типы абсорберов в вакуумных трубчатых коллекторах.

Воздух отводится с верхней части разветвителя. Вентиль для слива следует установить в нижней части конструкции. Он будет использоваться для слива теплового носителя в процессе ремонта отопительной системы.

Некоторые из схем отопительных систем не требуют смешивания жидкостей, в таких случаях клапаны можно не монтировать. Чтобы поддерживать постоянную температуру в подобных системах, понадобится установить насос для циркуляции. Подобную конструкцию нужно устанавливать непосредственно в обратную трубу, чтобы можно было исключить лишний забор носителя тепла из отопительной системы.

Для чего нужно устанавливать клапаны в коллектор?

Схема монтажа коллектора и датчиков.

Двухходовой клапан будет пропускать тепловой носитель в одном направлении, однако он обладает небольшой пропускной способностью. Преимуществом использования двухходового клапана является то, что в данном случае тепловой носитель будет подаваться плавно и без перепадов. Подобные приспособления имеют малую пропускную способность, в связи с чем используются в комнатах маленьких размеров. Новейшие модели клапанов могут оснащаться сервоприводом. Подобный элемент является двигателем с датчиком размещения клапана. С помощью сервопривода можно с точностью открывать и закрывать отверстие пропуска жидкости.

Статья по теме: Отделка стен ламинатом своими руками: облицовка на обрешетку

Трехходовой клапан будет смешивать или разделять потоки теплового носителя. В корпусе конструкции располагается несколько патрубков, через которые элемент подключается к отопительным трубам. Клапан будет принимать жидкость от котла, передавать ее в отопительную систему, а также принимать жидкость из обратной трубы, для того чтобы смешивать последнюю с горячей подачей. Трехходовой клапан рекомендуется устанавливать в автономных системах отопления на выходе системы коллектора, где не надо ограничивать расход в процессе равномерного смешивания.

При длительном использовании клапан может засориться. Чтобы можно было с легкостью производить замену подобного элемента, в соединении следует использовать разъемную муфту соединения всех элементов.

Типы абсорберов в вакуумных трубчатых коллекторах.

Воздух отводится с верхней части разветвителя. Вентиль для слива следует установить в нижней части конструкции. Он будет использоваться для слива теплового носителя в процессе ремонта отопительной системы.

Некоторые из схем отопительных систем не требуют смешивания жидкостей, в таких случаях клапаны можно не монтировать. Чтобы поддерживать постоянную температуру в подобных системах, понадобится установить насос для циркуляции. Подобную конструкцию нужно устанавливать непосредственно в обратную трубу, чтобы можно было исключить лишний забор носителя тепла из отопительной системы.

Что такое узел коллектора в отоплении

Коллектор представляет собой узел из пластиковых (реже-металлических) труб, вентилей, манометров, клапанов, фитингов и остальных вспомогательных узлов. Коллектор предназначен для перемешивания теплоносителя, поступающего из разных отопительных контуров, и дальнейшего распределения по ним же. В результате смешивания температура жидкости выравнивается, соответственно, температура в отапливаемых помещениях остается постоянной и стабильной.

От правильной сборки коллектора зависит качество работы системы теплых полов.

Принцип работы любой системы отопления известен – нагретый теплоноситель после прохождения по всем контурам и трубам остывает, и под действием циркуляционного насоса или естественной циркуляции снова поступает в коллектор, где смешивается через трубу обратного хода (обратку). Пропорции нагретого и остывшего теплоносителя регулируются специальными клапанами, его температура контролируется тепловыми датчиками, датчиками погоды и датчиками давления. Если система отопления слишком протяженная или планировка дома не позволяет организовать естественную циркуляцию, то в коллектор включается циркулярный насос.

Обычно в квартире или в доме к котлу подключаются радиаторы, иногда самодельные регистры. В любом случае, температура теплоносителя в радиаторах должна быть в пределах 70-95С. При подключении системы «теплый пол», что часто делается в современных квартирах, температура теплоносителя не должна превышать 30-55С. Согласно санитарным нормам, максимальная температура теплого пола должна быть не больше 30С, иначе напольное декоративное покрытие (линолеум, МДФ, ПВХ плитка) будет коробиться, воздух в помещении будет пересушенным, и ходить по горячей поверхности не очень комфортно.

Поэтому в таких случаях в систему включается коллектор – ведь разница температур в центральной системе отопления и в системе «теплый пол» существенная, а котел выдает только одно значение температуры. Еще одна причина установки коллектора – теплый пол имеет большую протяженность труб. Следовательно, общее давление в системе упадет. Для поддержания давления на требуемом уровне необходимо устанавливать циркуляционный насос, который входит в конструкцию коллектора.

Элементы коллекторного узла

Схема обычного смесительного узла состоит из следующих деталей:

  • Смесительный двух или трехходовой клапан;
  • Циркулярный насос;
  • Балансировочные и запорные клапаны;
  • Коллектор (2 шт.);
  • Термоголовка с датчиком для контроля температуры;
  • Манометры для контроля давления;
  • Воздухоотвод для удаления из системы воздуха;
  • Кроме того вам понадобятся различные фитинги, ниппели, тройники и другие соединительные элементы.

Неправильная установка манометров

Двухходовой клапан

Схема двухходового клапана

  • Термоголовка контролирует температуру поступающей в контуры жидкости.
  • Как только температура становится высокой, она прикрывает клапан, и подача горячей воды уменьшается.
  • Когда теплоноситель остывает, он открывает подачу горячей воды больше.
  • При этом из обратки теплоноситель подается в постоянном режиме, а горячий только при необходимости.

Двухходовой клапан имеет низкую пропускную способность, поэтому подача горячего теплоносителя происходит плавно и без резких скачков. В основном используют именно такой вид для смешивания, но он подходит только для помещений менее 200 квадратов.

Подключение через «американку»

Трехходовой клапан

  • Трехходовой клапан одновременно балансирует подачу воды от котла и обратки через байпас.
  • Главным его отличием является смешивание теплоносителя внутри него самого.
  • Внутри него находится заслонка, которая перпендикулярно расположена относительно трубы подачи и обратки.
  • Меняя её положение, регулируется соотношение подачи воды, и изменяется температура.

Трехходовой смесительный клапан

Специалисты считают такой вариант универсальным, и используют его в сложных системах отопления с большим количеством контуров и автоматической регулировкой.

К недостаткам можно отнести возможное резкое колебание температуры, и в контур может попадать горячая вода при неверных показателях на термостате. Этот клапан имеет высокую пропускную способность, поэтому даже небольшое смещение вентиля может сильно изменить температуру.

Часто на такие клапаны ставят сервоприводы, которые управляются погодными датчиками или датчиками температуры воздуха.

Метеодатчики

Чтобы была возможность регулировать температуру в автоматическом режиме, в зависимости от погоды за окном, к системе теплого пола подключают погодозависимые датчики. При резком похолодании помещение будет остывать быстрее, поэтому потребуется его усиленный нагрев. Чтобы повысить эффективность теплого пола, нужно будет увеличить температуру и расход теплоносителя.

Конечно же, вы можете настраивать все и вручную, но так вы не сможете подобрать оптимальные соотношения подачи. Поэтому и используют погодозависимые контроллеры. Они раз в 20 секунд проверяют температуру, и если она не соответствует оптимальным значениям, меняют положение вентиля на 1/20 часть. Более продвинутые контроллеры могут понижать расход подачи воды, когда дома никого нет.

Агрегат #1 — водонагревательный котел

Котел, выбранный для установки, должен иметь достаточную мощность для того, чтобы справляться с подогревом теплоносителя в пиковые моменты работы контуров. Кроме того он должен иметь небольшой запас мощности.

Ориентировочно эта величина должна составлять суммарную мощность всех обслуживаемых теплых полов, увеличенная на 15-20%. Кроме того нужен циркуляционный насос. Чаще всего он уже входит в комплектацию большинства моделей котлов.

Дополнительное устройство может понадобиться только в том случае, когда площадь отапливаемого помещения более 120-150 кв. м. На случай профилактики или ремонта котла без слива воды из всей системы на выходе и входе отопительного прибора устанавливаются запорные клапаны.

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

  • удаляют с вентиля колпачок, служащий для его защиты;
  • закрывают вентиль до отказа – для этого используют шестигранный ключ;
  • определяют для данного контура количество оборотов;
  • отворачивают вентиль на это число;
  • аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Почему гребенка необходима

Начать рассказ о распределительной гребенке следует с роли данного узла в теплом полу и с разъяснения того, почему без него нормальную работу системы обеспечить будет невозможно. С упрощенной схемой подобного отопления вы можете ознакомиться на изображении, приведенном ниже. Теплоноситель, в роли которого выступает обычная вода, поступает от котла (или централизованной отопительной магистрали, если речь идет о городской квартире) к коллекторному узлу, где смешивается с жидкостью, которая циркулировала в системе ранее. Затем вода идет по контурам, проложенным под полами, и отдает им свое тепло.

Упрощенная схема системы теплого пола

Как правило, реальная схема теплого пола сложнее той, что на изображении выше – контуров несколько, и они имеют разную протяженность труб. Соответственно, им нужно разное количество теплоносителя. Но если горячая вода будет поступать от источника в виде котла или магистрали без какого-либо распределения, то большая ее (воды) часть устремится в самый малый контур. В результате там будет перегрев. И наоборот, на больших по протяженности контурах будет ощущаться недостаток тепла.

Схема, иллюстрирующая расположение контуров теплого пола в различных помещениях дома. Можно заметить, что они очень различаются по своей площади и расположению подающей и отводящей линий

У гребенки для теплого пола есть еще одна функция – снижение температуры воды до приемлемого для контуров уровня. Теплоноситель и из котла, и из центральной магистрали подается очень горячим, около +70-80 и даже более градусов – делать температуру ниже невыгодно с точки зрения расхода топлива. Но для теплого пола такая жидкость не подходит. Значит, ее необходимо остудить, смешав с уже охлажденной водой из «обратки» отопительных контуров. Это происходит внутри гребенки для теплого пола. С помощью датчиков и соединенных с ними клапанов коллектор поддерживает температуру на определенном уровне, заданном пользователь системы.

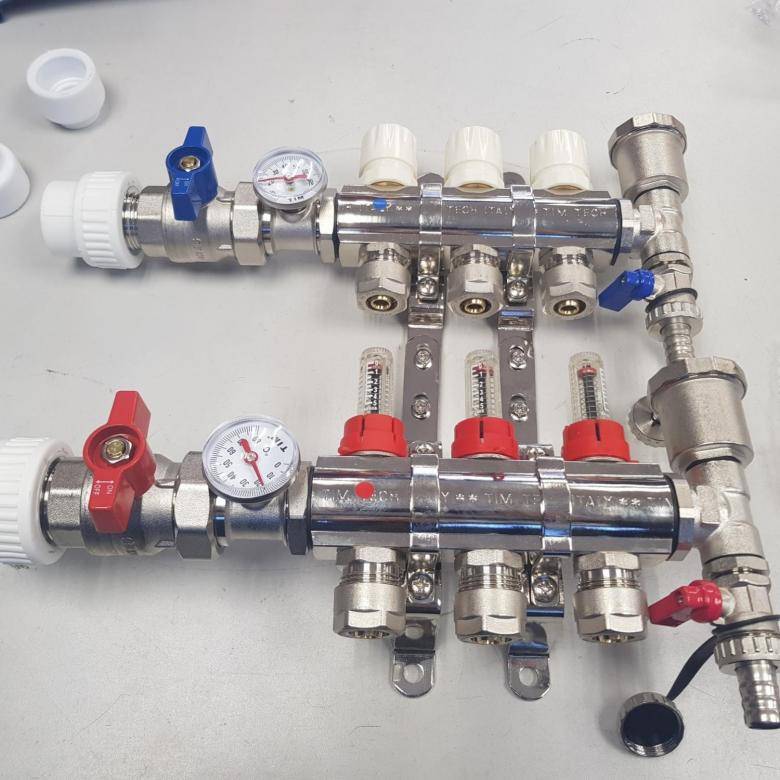

Гребенка распределительная (коллектор) для теплого водяного пола

Гребенка с сервоприводом

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

  • удаляют с вентиля колпачок, служащий для его защиты;
  • закрывают вентиль до отказа – для этого используют шестигранный ключ;
  • определяют для данного контура количество оборотов;
  • отворачивают вентиль на это число;
  • аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
