Подключение
Если вы решили обогреть дом с помощью водяного пола с коллекторной системой, то надо знать, как его подключить. Подключение не составит труда, если действовать согласно инструкции.
Итак, в случае установки некомбинированного варианта отопительной системы, нужно подобрать место, в котором будет находиться агрегат. Подготовьте место у стены, специальный шкаф или нишу. Нужно помнить, что место расположения должно обеспечивать легкость обслуживания оборудования. Проверьте наличие всех запчастей, затем можно приступать к подключению по простейшей схеме.
Установите агрегат так, чтобы подвод теплоносителя от котла осуществлялся снизу, а обратный охлаждённый поток шёл сверху. Есть и другой вариант, но этот более популярен.
Шаровые отсекатели нужно выставить снаружи относительно шкафа или места установки. Это делается для простоты отключения в случаях непредвиденного ремонта.
После кранов нужно подключить циркуляционный насос.
Далее нужно установить пропускной клапан с температурным ограничителем и затем подключить гребёнку, проложить трубы под поверхностью пола, по которым будет течь поток от теплоносителя.
Теперь необходимо соединить коллектор с отопительной системой. Это делается с помощью фитинговых деталей. Обычно они есть в комплекте.
Осталось только впустить в систему теплый поток и проверить герметичность.
Принцип функционирования коллектора для теплого пола
Коллектор для теплого пола
Смесительный узел помогает реализовать подачу теплового носителя без необходимости подсоединяться к общему коллектору котельной. Стандартный прибор такого типа имеет простое строение, представляет собой группу из нескольких устройств и может функционировать при помощи клапана двухходового либо трехходового типа. Если отопительная система относится к смешанному виду, такой узел дополняется циркуляционным насосом.
Второй насос нужен для охвата всех петель напольного покрытия, в то время как первый отвечает за работу радиаторов. Чтобы определиться с подбором клапана, нужно предварительно рассчитать пропускную способность для контуров водяного теплого пола и узнать пределы температуры для теплового носителя. Для средней и южной полосы достаточно нижнего предела до 30 градусов либо ниже, для северной — от 35 градусов.
Упрощенная схема коллектора теплого пола
Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь – два материала с высокой устойчивостью к агрессивному воздействию горячей воды. Гребенка должна быть расположена на стене строго вертикально, чтобы обеспечить эффективность работы всех составляющих и позволить равномерно распределять теплоноситель.
Запорные клапаны, установленные в каждом контуре, могут иметь ручную или автоматическую систему открывания с использованием электромеханических приводов. В рассматриваемой нами системе, как правило, используют ручные.
С помощью этих клапанов, один из которых установлен на входе, а другой – на выходе, регулируют подачу горячей воды. Для регулировки расхода жидкости между контурами, расположенными, скажем, в соседних помещениях, в возвратном гребне устанавливают так называемые балансировочные клапаны.
Нередко запорный механизм дополняют расходомерами, служащими в качестве индикатора потока теплоносителя. Благодаря им можно корректировать каждый контур системы, так как расходомеры настраивают и измеряют объем теплоносителя для каждого из них раздельно
Это особенно важно для контуров с различной длиной труб. На возвратном гребне устанавливают термодатчики, которые необходимы для полного или частичного перекрытия системы
Делается это в автоматическом с использованием электрических сервоприводов или ручном режиме.
Как правило, при установке упрощенной системы своими руками проблем не возникает. При устройстве двухконтурного отопления, скажем, для обогрева ванной комнаты и туалета даже нет необходимости в дорогостоящем оборудовании. В зависимости от того, какие используются смесительные клапаны, схемы гребней усложняются
Как настроить
После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.
Регулировка насосно-смесительного устройства:
- Снимаем терморегулятор, он может повлиять на регулировочный процесс.
- Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.
Ставим вентиль на максимум
Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:
Этот показатель выставляется на балансировочном клапане.
Регулировка балансировочных клапанов
- Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
- Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.
Настройка перепускного вентиля
Если тёплый пол имеет несколько контуров, необходимо производить регулировку таким образом каждой петли.
Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.
Функциональные основы и базовые разновидности коллекторов
Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.
Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

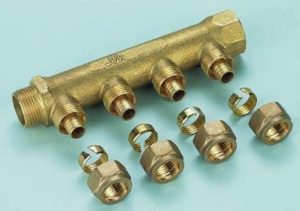

С фитингами для подключения контуров
Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.
Рисунок 2.

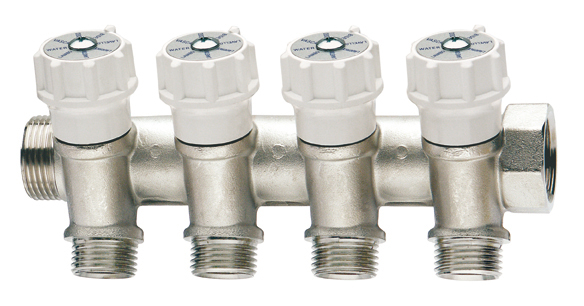

С интегрированными кранами
В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.
Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.
Рисунок 3.

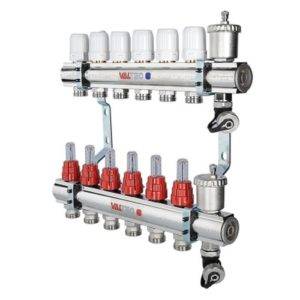

С регулировочными вентилями
Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.
Рисунок 4.

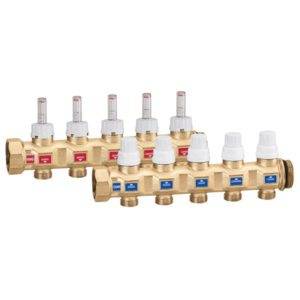

Сборка из подающего и обратного коллекторов
К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.
Рисунок 5.
Назначение и работа коллекторного блока
Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.
Что собой представляет коллектор
Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.
Работа коллекторного узла.
Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.
Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.
Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.
Основные узлы коллектора теплого пола.
Выбор материала и схемы подключения
Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.
Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.
Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.
Схема работы трехходового смесительного клапана.
Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.
Двухходовая схема сборки коллектора.
Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.
Схема сборки с трехходовым смесительным клапаном.
Общие правила монтажа
Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:
- Сборка начинается с крепления несущей арматуры на стену;
- Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
- Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
- Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
- Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.
Изготавливаем коллектор распределения
Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.
готовим инструменты
Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.
Производим необходимую разметку
С использованием газового резака делаем отверстия под патрубки.
делаем отверстия под патрубки
Вставляем патрубки (отрезки труб с резьбой) в посадочные места.
Вставляем патрубки
Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.
Фиксируем патрубки сваркой
Также привариваем к корпусу кронштейны для крепления на стену.
привариваем к корпусу кронштейны
Зачищаем места сварки от окалины и ржавчины.
Зачищаем места сварки
Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.
обрабатываем обезжиривающим составом, покрываем краской и лаком
Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.
готовый самодельный распределительный коллектор
Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб
Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.
Выбор, установка и регулировка расходомеров
Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.
Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.
Зачем нужен расходомер
Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:
- В разных помещениях температура будет разной;
- Возможен перерасход электроэнергии на нагрев воды в системе;
- Разные контуры будут прогреваться неравномерно.
Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.
Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.
Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.
Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.
Принцип работы
Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.
Непосредственно расходомер состоит из нескольких деталей:
- Корпус;
- Прозрачная колба со шкалой;
- Поплавок.
Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.
В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.
Пошаговая инструкция по установке и регулировке
H2_2
Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.
Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.
Установка и регулировка:
- С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
- Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
- Удалить защитное заводское кольцо;
- Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
- Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
- Проверить работу системы.
Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.
Выбор расходомера для водяного теплого пола
Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом
Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода
При выборе устройства нужно учитывать площадь системы трубопровода
Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания
Комплектующие для водяного теплого пола
Сложная конструкция смесительного узла и коллекторной группы дополняется множеством вспомогательных деталей, выполняющих ту или иную роль в регуляции работы теплых водяных полов:
- Управление термостатическим клапаном производится вручную либо автоматически с использованием электротермического привода.
- Гидравлическая балансировка петель напольной системы отопления происходит за счет настроечных клапанов (есть варианты с расходомерами либо без них).
- Обеспечение постоянного давления выполняется с помощью переливного клапана, перенаправляющего лишнюю жидкость в байпас.
- Запорный вентиль балансировки радиатора служит для открытия/закрытия подачи воды между коллектором и отопительной системы.
- Байпас с перепускным клапаном, расширительный бак, предохранительный клапан, а также коммуникаторы и контроллеры отвечают за беспроблемную эксплуатацию водяных теплых полов и непрерывный контроль за работой системы отопления.
Смесительный узел может иметь двух или трехходовые смесительные клапана. Первый вариант считается более надежным, так как позволяет ограничить поступление воды напрямую из котла с помощью балансировочного клапана и термостатических регулировочных узлов. Это сохраняет контур от воздействия кипятка, что особенно ценно при использовании труб из полипропилена.
Конструкция с 3-хходовым клапаном более универсальна в плане рекомендуемой площади обогрева. В отличие от двухходовых узлов, которые не могут обслуживать более 200 м², трехходовой клапан создает оптимальное давление в теплых полах любой квадратуры.
Как установить?
Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:
- Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
- Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
- Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
- Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
- Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.
Монтаж водораспределительного узла происходит в следующей последовательности:
- Установите вводную запорную арматуру на стояк водоснабжения.
- Установите счетчик, фильтр и обратный клапан.
- Подключите коллектор и надежно зафиксируйте его на стене
- Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.
Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.
Настройка
Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.
В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:
- удаляют с вентиля колпачок, служащий для его защиты;
- закрывают вентиль до отказа – для этого используют шестигранный ключ;
- определяют для данного контура количество оборотов;
- отворачивают вентиль на это число;
- аналогично настраивают остальные контуры.
Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.
Семь самых популярных моделей
| Иллюстрации | Рекомендации |
 | Модель №1: LUXOR. Итальянская торговая марка LUXOR выпускает надежное латунное оборудование.
|

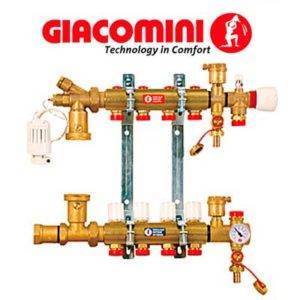

 | Модель №2: GIACOMINI. Еще один яркий представитель итальянского качества.
|

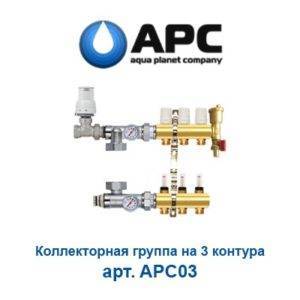

 | Модель №3: АРС. Эти коллекторы турецко-итальянского производства отличаются прекрасным качеством на фоне приемлемой цены, такое оборудование можно назвать золотой серединой.
|
| Модель №4: FADO. Сама фирма итальянская, но сейчас они начали сотрудничество с APC и продукция может заявляться как совместное производство.
| |
 | Модель №5: BIANCHI. Технические характеристики итальянского коллектора BIANCHI схожи с его итальянским собратом от GIACOMINI. Разница лишь в количестве контуров и цене. Здесь гребенки идут от 2 до 10 выводов, а цена колеблется в пределах 9–22 тыс. руб. |
 | Модель №6: Valtec. Итальянская торговая марка Valtec одна из самых популярных на нашем рынке.
|
 | Модель №7: Caleffi. Итальянский производитель Caleffi работает в секторе элитных товаров. Гребенки идут латунные, стальные и полимерные, характеристики здесь одни из самых высоких, но и цена доходит до 43 тыс. руб. |
https://youtube.com/watch?v=XqQqJqG5vlU
Виды коллекторных систем
Рассмотрим наиболее популярные виды коллекторной разводки.
Радиаторное отопление
Имеет несколько вариантов подключения радиаторов к отопительной системе:
Каждый из них выбирается мастером в соответствии с архитектурными особенностями здания и согласовывается с владельцем дома. Тем не менее, наиболее распространенной сегодня является нижняя подводка, поскольку она позволяет в полной мере реализовать возможности современных трубопроводов. При нижней подводке трубы будут скрыты в плинтусе или под полом.
Для обогрева больших зданий дополнительно к распределительным коллекторам следует использовать гидрострелку.
Гидрострелка представляет собой вертикальную емкость, в которой выравнивается температура и давление теплоносителя в отопительной системе. Ее использование позволит избежать резкого перепада температур в трубах, что увеличит их срок эксплуатации.
Теплый пол
Этот вариант разводки редко служит основным источником тепла в доме, однако широко используется в качестве дополнительной системы отопления. Тепловые кольца замыкаются и прячутся в пол и, при правильных расчетах, могут полностью заменить радиаторное отопление.
Кроме того, из-за свойств теплого воздуха подниматься вверх, в помещении будет поддерживаться постоянная температура и не будет непрогретых зон. Однако система «теплый пол» имеет значительный недостаток — большая протяженность труб.
Солнечные коллекторы
Практически не используются для отопления зданий, поскольку для работы такого коллектора нужна постоянная солнечная погода. Монтаж и установка солнечных коллекторов стоит гораздо дороже, а производительность ниже.
Схема устройства бытовых солнечных коллекторов
Теплоноситель (воздух или вода) в таких коллекторах нагревается за счет солнечной энергии, которая концентрируется в нагревательных элементах (зеркала или черный металл).
Солнечная энергия может служить дополнительным источником тепла и является природным, экологически чистым ресурсом. Однако из-за больной себестоимости и низкого КПД солнечные коллекторы практически не используются.
Сборка готового комплекта
Самый простой и надежный способ, но более дорогой — это купить готовый комплект насосно-смесительного узла и коллекторной группы. Руководство по сборке заводского комплекта содержит пошаговые инструкции, что позволяет собрать его своими руками даже неопытному мастеру.
Сборка готового комлекта насосно- смесительного узла и коллекторной группы
Подключение труб теплого пола к коллектору производится с учетом пропускной способности распределительных гребенок и составленной схемы с обозначением размеров труб, точек их соединения с элементами отопительной системы и местами укладки. Работы по подключению водяного контура проводят после установки коллектора и системы защиты (байпас, воздушный клапан).
По окончании работ, соединения проверяют на герметичность. Для этого коллектор для теплого пола с расходомером подключают к главному насосу, который нагнетает требуемое давление, и оставляют систему на 24 часа. Если за сутки не произошло изменение установленных параметров – смесительный узел можно смело эксплуатировать. Все проверки должны проводиться до укладки финишного напольного покрытия.
Если вы задались целью собрать систему распределения водяного теплого пола самостоятельно, а не покупать готовый комплект, то рассмотрим более дешевые варианты конструкций своими руками.
Из профильной металлической трубы
Коллекторная група из профильной трубы
Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.
Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм
Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:
Сборка коллектора из металлической профильной трубы
Типы коллекторов
Коллекторы различаются по материалу изготовления, по характеристикам, а также по способам регулировки.
САМОДЕЛЬНАЯ ГРЕБЕНКА. Теплый пол, отопление, сантехника. Бюджетная гребенка. Коллектор.
Watch this video on YouTube
Без регулятора
Модель без регуляторов — недорогая. В ней отсутствуют элементы регулировки, а распределение потоков воды возложено на гидравлику системы.
Специалисты не рекомендуют применять такую конструкцию в тёплом полу. Хоть и стоит прибор недорого, но он не удобный в использовании, и может вызвать сбой в работе всей системы.
С ручным регулятором
Эта модель гребёнки также является недорогой. Конструкция способна выполнять возложенную на неё функцию — поддержание нужного количества теплоносителя, с требуемым градусом нагрева для каждой петли пола.
При этом, температура воды регулируется в узле смешивания, а её объём настраивается ручным способом, только раз. Дальше система будет функционировать сама.
С расходомерами
Один из способов регулировки воды, которая направляется в петли системы — применение балансировочных расходомеров. При помощи этих клапанов осуществляется регулировка и контроль потока воды.
Конструкция состоит из штока с фланцем, имеющим окошко с градуированием, через него определяется уровень расхода воды в каждом контуре. Настройка производится регулировочным кольцом, который находится под колпачком.
С автоматическим регулятором
Коллектор, регулирующийся автоматически, сегодня набирает популярность. В нём управление теплоносителем возложено на автоматические элементы контроля, в них применяется сервопривод для каждой ветки. Он совместно с термодатчиком тёплого пола позволяет регулировать поток жидкости в каждый трубопровод, отталкиваясь от показаний температуры датчика.
Цена на автоматические виды значительно выше, чем на простые модели. Но данные траты оправданы, так как, имея это устройство, легко поддерживать комфортную атмосферу в доме.
