Коллектор в системе водяного теплого пола
Коллектором называют группу оборудования, расположенную в специальном шкафу, которая отвечает за функционирование системы теплого пола. За работу системы водяного теплого пола отвечает не только коллектор, а целая совокупность оборудования. Находится она действительно в специальном шкафу (встроенном или настенном), располагается как можно ближе к центру стены в доступном месте.
Что такое коллекторная группа системы водяного теплого пола? Коллекторная группа представляет собой систему труб-коллекторов, в которой выделяются:
- прямой подающий коллектор;
- подающий смесительный коллектор;
- обратный коллектор;
- обратный смесительный коллектор.
Теплоноситель высокой температуры подается на прямой подающий коллектор и распределяется через трехходовый клапан (или смеситель) в систему отопления «теплый пол».
Большая часть воды поступает в обратный смесительный коллектор, где происходит смешивание теплоносителя из подающего коллектора с водой, поступающей из трубопроводов отопительных контуров. Некоторая часть воды уходит обратно по трубопроводам в систему.
Из обратного смесительного коллектора теплоноситель с помощью насоса поступает на подающий смесительный коллектор и далее в систему теплый пол. Часть воды поступает в обратный коллектор системы отопления.
С помощью трехходового клапана происходит смешивание потоков разных контуров – прямого и обратного, чтобы температура теплоносителя удовлетворяла заданным параметрам. Движение теплоносителя происходит внутри контуров теплого пола. Как только температура воды в трубах пола понижается – открывается трехходовый клапан и поступает горячая пода из подающего коллектора.
К смесительным коллекторам (обратному и подающему) подведены выходы, количество которых зависит от укладываемых контуров системы (обычно от 2 до 12).
Делаем водяной теплый пол
Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.
Подготовка чернового пола
Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.
Укладка утеплителя
Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.
Сверление отверстий для «грибков»
Плиты утеплителя крепятся к полу
Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.
Соединение полотен армирующей сетки
Сверление отверстий под крепежи
Фиксация армирующей сетки
Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.
Установленный коллектор теплого пола
Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.
Компенсационная лента
Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

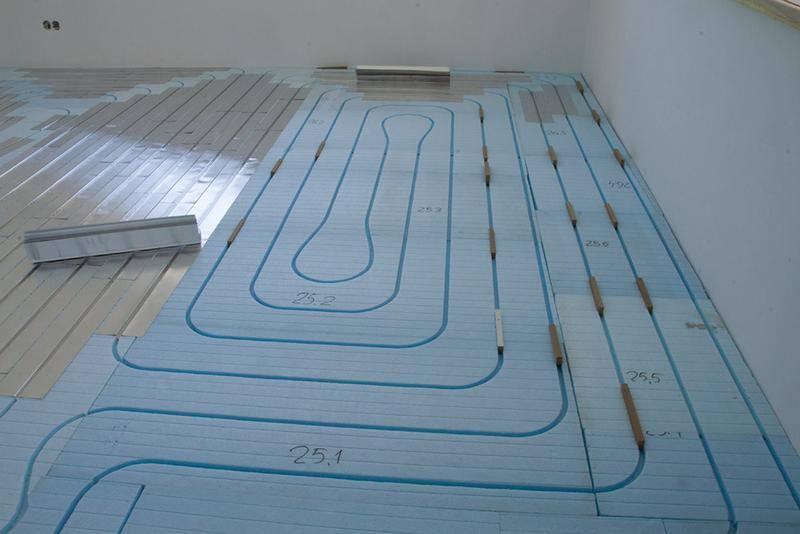

Укладка труб для контура теплого пола
Калькулятор длины контура труб теплого пола
Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.
Подключение труб к коллектору
Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня
Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см
Установлены маяки
Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.
Заливается стяжка
Видео – Монтаж водяного теплого пола
Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.
Расчет длины труб
Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.
Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.
Расход трубы теплого пола в зависимости от шага петли
| Шаг, мм | Расход трубы на 1 м², м.п. |
|---|---|
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м2, умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?
Устанавливается шаг 300 мм. Длина (L) = 20 м2 * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м. С использованием мощных насосов допускается подключение теплого контура водяного пола до 120 м.
Как происходит укладка труб
Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.
Отсутствие гидравлического испытания системы после ее монтажа
Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.
Читайте так же:
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Принципы укладки
Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.
Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.
Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.
Полезные советы:
- один контур не стоит распределять на два помещения;
- для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
- одна сторона контура не должна превышать в длину 8 м;
- необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.
Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.
Ламинат
К популярным видам напольных покрытий относится ламинат. Материал имеет отличные показатели теплопроводности, устойчив к различным химическим воздействиям, но боится влаги. Также при выборе этого материала стоит покупать ламинат, подходящий именно для укладки на теплые полы – он маркируется специальными символами и должен быть не ниже 32 класса прочности. Ламели без маркировки на теплый пол укладываться не могут. Толщина ламината для укладки на пол должна быть не более 8-10 мм.
Теплый пол под ламинат
Также под ламинат в случае укладки его на водяной пол важно поместить и специальную подложку. Но в любом случае нагревать материал выше +30 градусов не рекомендуется
Чаще всего ламинат все же укладывается на ИК пленочный пол.

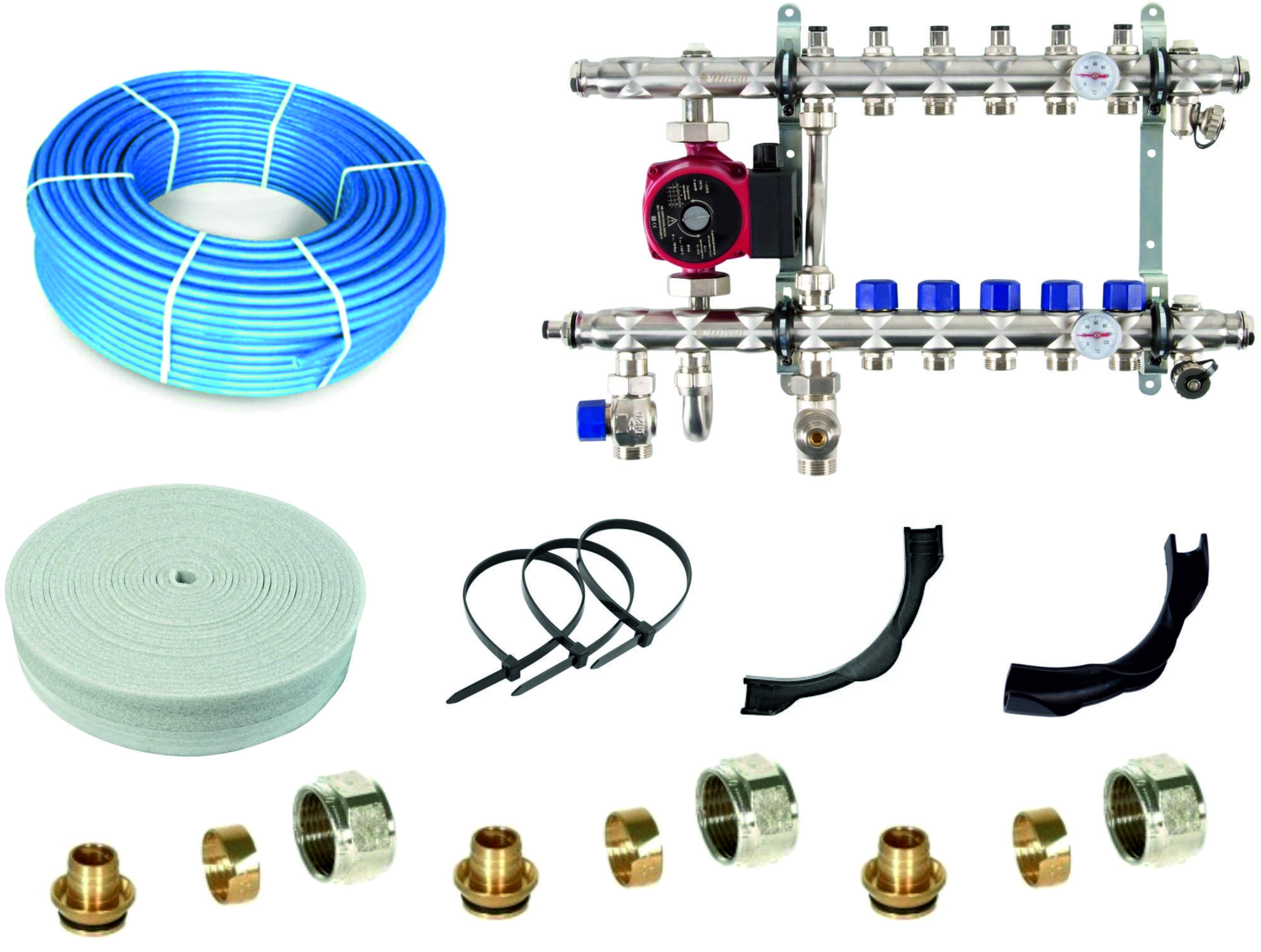

Другие комплектующие для монтажа
Все фирмы, выпускающие современные трубы (OVENTROP,WIRSBO, PURMO, AQUATERM и другие), предлагают также многообразный ассортимент комплектующих и разнообразных вспомогательных материалов для установки теплых полов.

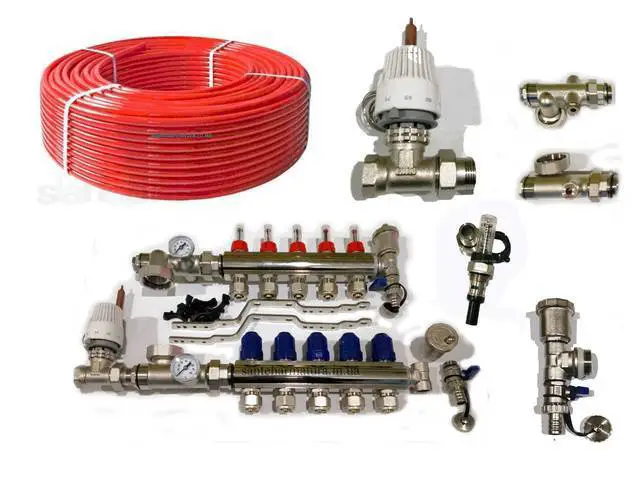

Кроме котла, труб и коллектора для устройства теплого пола с применением воды, как теплоносителя, необходим ряд комплектующих изделий и материалов:
- циркулярный насос, способствует движению воды в системе. Он нужен, когда в доме больше одного этажа;
- крепления для труб. Они состоят из монтажной плиты либо сетки, скобы и клипс;
- дренажный кран. Он нужен для слива из системы воды;
- кронштейны, с их помощью фиксируется коллектор в шкафу или на стене;
- деформационный шов, используют для ограничения полостей, возникающих в стяжке;
- лента демпферная. Ее назначение компенсировать расширение, возникающее в стяжке в процессе нагревания. Укладывают ленту на клей по общему периметру помещения.
О материалах, необходимых при установке пола, входящих в состав стяжки, а также создающих изоляционные слои, было написано выше.
Внимательно изучив принцип теплого пола водяного, подготовив все необходимое оборудование и комплектующие, можно приступать к непосредственному монтажу теплого пола.

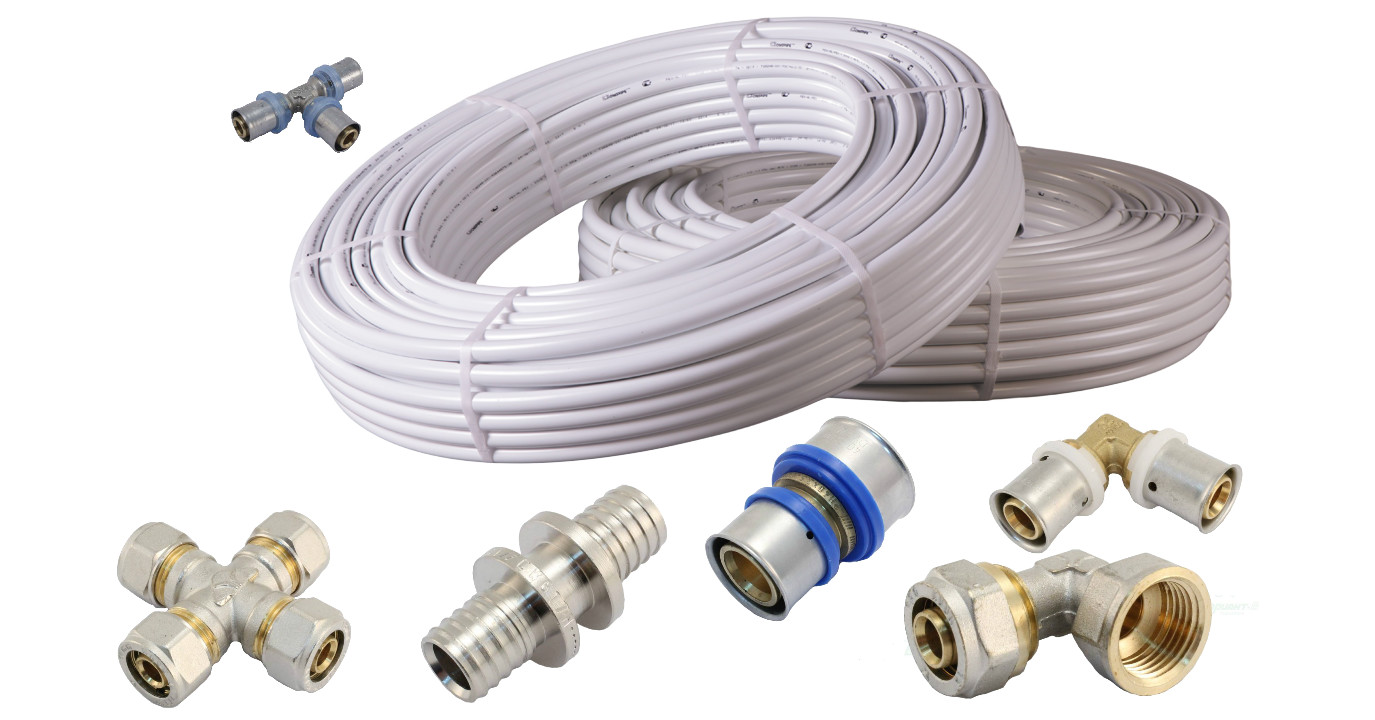

Водяные трубы и элементы крепления

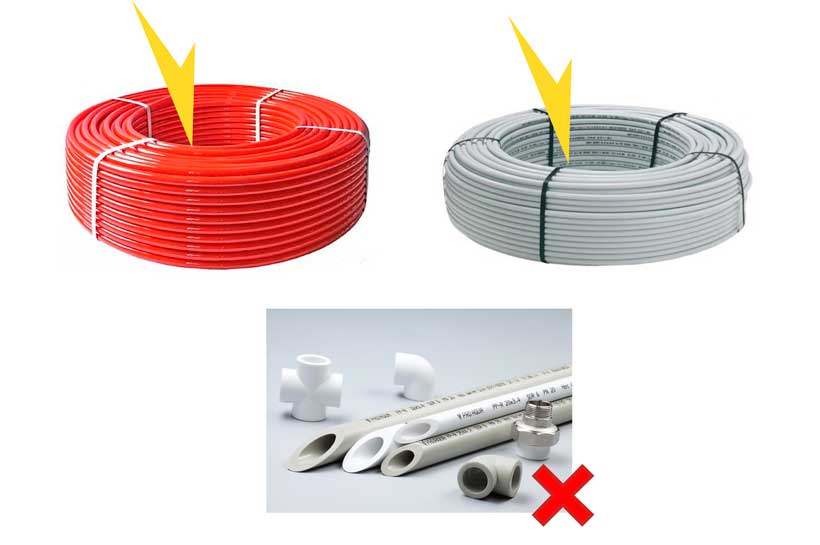

Оптимальный вариант для теплого пола — сшитый полиэтилен

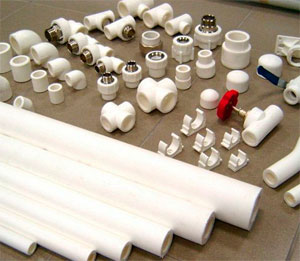

Используемые в системе обогрева трубы различаются по материалу и по своему основному техническому показателю – диаметру. Оптимальный размер выбирается в каждом конкретном случае особо, как правило, не превышает 18-20 мм. При выборе материала, из которого изготовлены сами трубные изделия, исходят из их надежности и стоимости.
Самыми подходящими для теплых полов считаются трубы из сшитого полиэтилена (RE-X). Применяемый при их изготовлении особый метод обработки (сшивка) способствует образованию дополнительных связей между отдельными молекулами полимера. Благодаря этому готовые изделия приобретают необходимую прочность и термостойкость – способны выдерживать рабочую температуру до 125°C.
Инструменты и определение количества материала
Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.
Нужно запастись следующими комплектующими без которых невозможно провести все работы:
- крупным песком и щебнем;
- теплоизоляция с фольгированным алюминиевым слоем;
- армированными трубами;
- крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
- демпферной лентой;
- армированной сеткой или фиброй;
- корректором и распределительным шкафом;
- самовыравнивающейся смесью или материалами для изготовления цементного состава.
Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.
Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.
Для расчётов нам необходимы следующие параметры:
- Размер помещения.
- Материал, из которого изготовлены стены.
- Вид изоляции.
- Тип полового покрытия.
- Материал труб, и их диаметр.
- Мощность котла.
Зная данные показатели можно определить нужную длину трубы.
Грамотный монтаж – залог бесперебойной работы
Познакомившись с назначением и производителями основных элементов теплых водяных полов можно для себя сделать вывод в пользу одного из них. Но в любом случае, комплектующие – это только один аспект, влияющий на работу системы. Не меньшее место занимает и монтаж всех элементов.
Только в случае его правильного выполнения вы можете быть уверены в надежной работе теплого водяного пола. Если вы не уверены, что сможете выполнить все этапы самостоятельно, то стоит подумать о выборе специалистов.
Только они смогут гарантировать бесперебойную работу системы на протяжении длительного периода времени.
Монтажные схемы
Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.
Таблица. Схемы монтажа водяного пола.
| Тип схемы | Характеристика |
|---|---|
Улитка | В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж. |
Змейка | В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится. |
Комбинированный тип | В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом. |
Монтаж системы теплого пола своими руками – советы экспертов
Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию
Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново
Монтаж водяного пола
Шаг 1: Подготовка основания и теплоизоляция
Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся “гуляющими” перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.
После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:
- Укладываем и формируем слой теплоизоляции;
- Кладем слой гидроизоляции;
- Фиксируем армирующую сетку;
- Устанавливаем трубы.
Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.
Шаг 2: Проводим монтаж труб
Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки (“гребенки”), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.
Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует “врезать” оборудование в систему водоснабжения.
Шаг 3: Даем старт системе и заливаем стяжку своими руками
Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.
Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.
Шаг 4: Финишное покрытие водяного пола
Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка “для напольного отопления”.
Процедура укладки труб
В тех случаях, когда разрешение на обустройство водного теплого пола в квартире все-таки удалось получить, его обустройство проводится в следующей последовательности операций:
Подготовительные работы. Для обработки плит перекрытия используются гидроизоляционные материалы. Особенно удобна в этом отношении специальная мастика, создающая надежный барьер на пути попавшей на пол влаги.
Монтаж теплоизоляции. Перечень утепляющих материалов, предназначенных для монтажа теплого пола в квартире своими руками, достаточно ограничен
В этом случае из-за ограниченности высоты потолков важно не допускать значительного утолщения основания. Наиболее подходящий вариант теплоизоляции под водяной контур в квартире – полистирольные маты, выполняющие также функцию основы под укладку труб.
- Монтаж водяного контура. Наиболее распространенными схемами укладки выступает «змейка» и «улитка».
- Завершающее оформление. В качестве финишного покрытия системы чаще всего используется фанера или гипсоволоконные плиты. Окончательное декорирование осуществляется в основном при помощи кафельной плитки, ламината, паркета или линолеума.
Выбор теплоизоляции и крепежей для водяного теплого пола
Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.
Утеплитель и теплоотражатель
Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:
- Пенофол (металлизированный вспененный полиэтилен);
- Отражающий поролоновый экран, приклеиваемый за радиаторами;
- Обычная алюминиевая пищевая фольга.
Теплый пол своими руками – герметизация стыков термоизоляции
Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.
Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.
Крепежные соединения для труб водяного отопления
На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.
Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.
Различные типы креплений для теплого водяного пола
- Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.

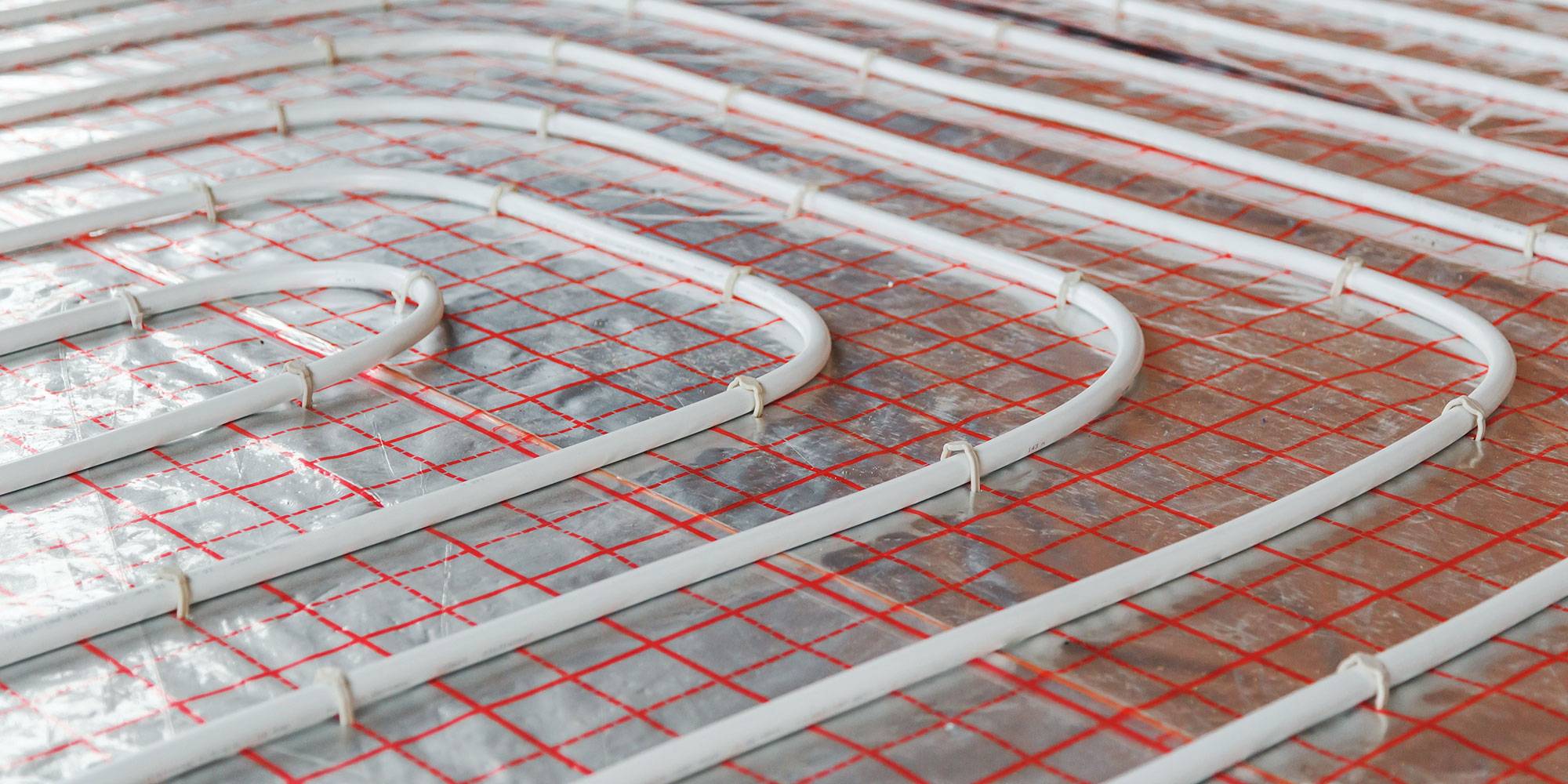

- Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
- Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.
Укладка водяного теплого пола на пластиковые крепления
В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.
Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.
Важно!
Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.
