Системы вентиляции с рекуперацией тепла: делаем самодельный рекуператор

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

• t_р – температура воздуха после рекуперации;
• t_у – температура воздуха до рекуперации;
• t_д – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 оС, после рекуперации — 17 оС, в помещении — 24 оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Где разместить

Устройство правильной системы вентиляции сложно ещё и потому, что оборудование, как правило, громоздкое, а места, особенно, в квартире, хронически не хватает. Для устройства приточно-вытяжной вентиляции необходимо два вентиляционных отверстия: входное и выходное. Выходное – вытяжка, в наличии имеется: в любой квартире есть штатный оборудованный вентканал. А с притоком могут возникнуть сложности. В данном случае квартира – современная мансарда под крышей, поэтому приток оборудовали, просто врезав в крышу трубу.

В качестве выходного отверстия использовался штатный венткороб.

В это же место сводятся все вентиляционные трубы вытяжек из помещений: туалет, ванная, кухня, в конце объединённые в одну. Так же точно разводится приточная вентиляция.

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Стройматериалы для самодельного пластинчатого рекуператора

• Лист алюминия, или железо для кровли около четырех квадратных метров;
• Техническая пробка 20 мм, что бы положить среди пластин или деревянных реек;
• силиконовый герметик, обычный;
• короб для корпуса. Можно взять короб, сделанный из присованной древесины или из металла;
• фланцы пластмассовые подходящие по диаметру вытяжки, четыре штуки;
• измеритель давления;
• минеральную вату;
• строительный уголок;
• метизы;
• электропилка.

Практически рекуператор представляет собой сменщик тепла, так называемым центром вытяжки.

Делаем рекуператор.

Для начала режим железо на квадраты размером 20 и 30 сантиметров, они нам понадобятся аж 70 штук. Для удобства можно нарезать не по одному, а по 5 или больше, как вам удобно

Также очень важно, что бы квадраты были ровными.
Режим рейку (пробку) 20 и 30 см соответственно и приклеиваем впритык на противоположные стороны всех квадратов, кроме последнего квадрата.
Наносим клей сверху рейки (пробки) и соединяем квадраты в кассету. Складывая каждый следующий лист перпендикулярно, и последним будет не чем не приклеенный квадрат.
Соединить всю конструкцию с помощью строительного уголка.
Щели затыкаем при помощи герметика.
Присоединяем фланц на стены конструкции

Снизу конструкции делаем дренажную дырку, вставляем туда трубу для ухода влажности.
На стенки конструкции из уголка делаем направление.
Конструкцию заносим в корпус, размер корпуса, как и размер квадратов.
Прикрепляем 40 миллиметров ваты в середине на стенах корпуса.
Что бы ни было налета погодных условий, потребуется поставить в ту же часть, где ходит теплый воздух измеритель давления. Во избежание обмерзания конструкции.
Засовываем готовое устройство в систему вытяжки.

Совет. Для этого категорически не подойдут кислотные герметики, так как из-за них будет появляться ржавчина и приводить конструкцию в не годность.

Типы конструкций

Есть несколько основных видов конструкций рекуператоров:

1. Пластинчатый.
2. Роторный.
3. С теплоносителем.
4. Трубчатый.

Пластинчатый – состоит из собранных воедино листов алюминия, который обладает самыми хорошими показателями теплопроводности при приемлемой цене материала. Прост в исполнении, нет движущихся деталей, недорогой. КПД – 40-70 %.

Роторный имеет вращающийся вал, работающий от электричества, и два канала с противотоками. Воздух прогревает часть ротора, она поворачивается и передаёт тепло холодному потоку в другом канале.

КПД обычно у таких приборов выше, но:

• энергозависимость;
• большие размеры;
• сложность воспроизведения;
• сложность ремонта и обслуживания;
• а также то, что потоки немного, но смешиваются…

…делают ротор не столь популярным среди потребителей.

Варианты с теплоносителем и трубчатые ещё более сложны для воспроизведения в домашних условиях.

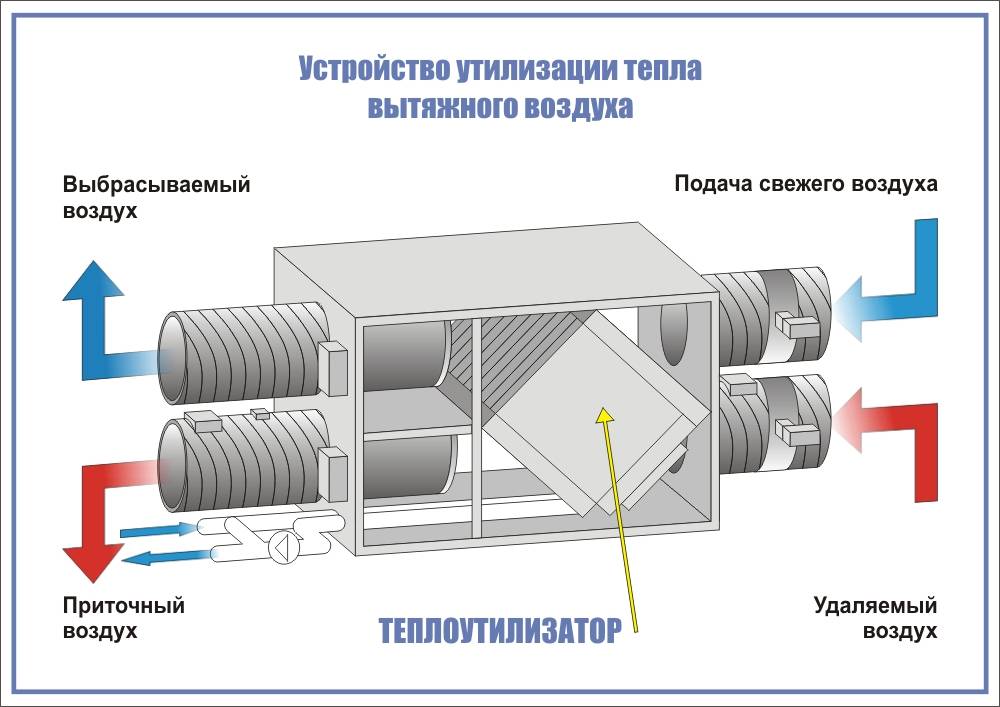

Принцип работы

Устройства с рекуперацией способны вернуть примерно 85% тепла выходящего воздуха. Чем крупнее габариты теплообменника, присутствующего в конструкции, тем больше его емкость. Благодаря аэродинамике обеспечивается свободный проход воздушных масс в двухстороннем порядке.

Принцип действия рекуператоров включает 4 основных момента:

• вытягиваемый воздушный поток проникает в теплообменник, где оставляет тепло;
• как только теплообменник прогревается до комнатной температуры, вентилятор отправляет холодный воздух с улицы в помещение;
• свежий воздух, оказавшись в теплообменнике, приобретает комнатную температуру, после чего попадает в помещение;
• как только теплообменник охладится, вновь запускается вытягивающий вентилятор и повторно начинается первый шаг работы устройства.

Конструкция теплообменника оснащена 2 стенками, благодаря чему вытягиваемые и приточные воздушные массы не соединяются между собой.

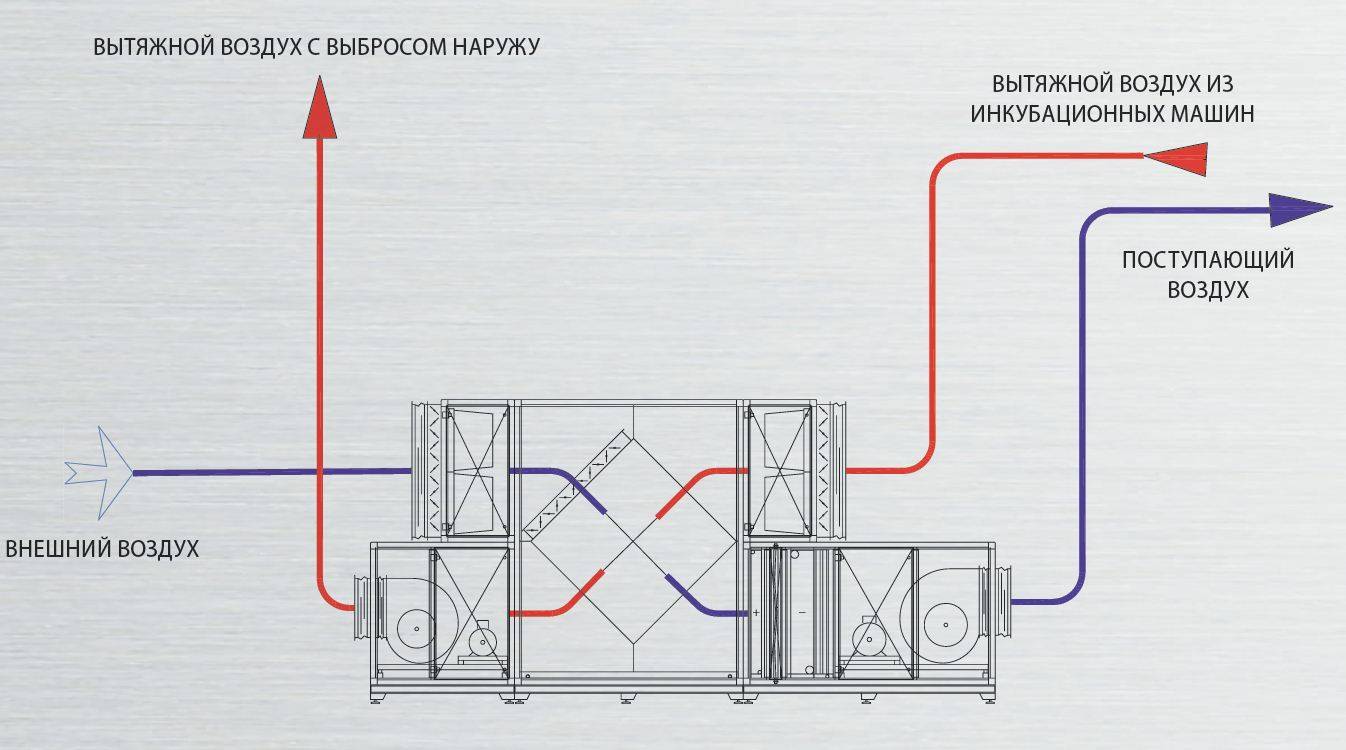

Далее предлагается рассмотреть примерную схему изменения температуры воздушных масс при прохождении рекуператора. Воздух, забираемый из помещения, равен +21 градусу. После оставления температуры в теплообменнике выталкивается на улицу с показателями в +1 градус. Холодный поток, забираемый с улицы, имеет -5 градусов. А после попадания в отсек с подогревом приобретает температуру +15 градусов.

Подробнее о видах вентиляции, в которых используется рекуперация

Вы уже могли догадаться, что теплообменник используется только в приточно-вытяжных системах. Они же делятся на 2 группы:

С пассивным течением воздуха: внутри шахт нет вентиляторов. Это просто каналы. В движение поток приходит благодаря ветру, из-за чего система становится зависимой от погодных условий. Вдобавок роль играет температура окружения, а также разница в давлении между домом и улицей.

Плюсы:

• Стоит недорого — вам достаточно оплатить шахты и монтаж. Вдобавок не придется тратиться на электричество в будущем;
• Отменная прочность — чем вещь проще, тем она реже ломается. Здесь же выходить из строя просто нечему;
• Обслуживается легко — не нужно менять двигатели и вентиляторы раньше времени.

Минусы:

• Отсутствуют фильтры — предварительная подготовка воздуха недоступна;
• Зависит от погоды — показатели в доме могут меняться. Иногда придется закрывать заслонки;
• Не подходит для зданий с большим числом людей — в жилом секторе пассивная сеть отлично справляется со своими задачами, а вот в детском доме с обилием персон нужен следующий тип.

С принудительным течением воздуха: вентиляторы — главная отличительная черта. Они могут удалять или подавать поток. Скорость регулируется, поэтому количество людей, находящихся внутри помещения, роли не играет. Оно может быть условно любым. Однако данный тип вентиляции выбирают и для зон с малых числом проживающих персон. Все потому, что она позволяет реализовать отопление, фильтрацию и прочие функции, о которых речь пойдет ниже.

Плюс:

• Есть возможность смонтировать систему предварительной фильтрации;
• Имеется регулировка мощности и др. параметров;
• Доступна автоматизация и доп. функции;
• Отсутствует зависимость от внешних факторов.

Минусы:

Стоимость более высокая.

Вентиляция с рекуперацией отличается местом расположения

В доме может быть общеобменная сеть, отвечающая за общий воздухообмен. Такая система размещается под потолком. К ней присоединяется локальная сеть, которая в жилом секторе чаще используется на кухне — это зонты над плитой. Они забирают тепло прямо от конфорок, с помощью которого в рекуператоре и нагревается воздух.

Вариации приточно-вытяжной вентиляции с рекуперацией в доме

• Обычный приток и активная вытяжка — самая распространённая сборка. Вентиляторы в выходных каналах создают тягу, благодаря чему воздух более эффективно удаляется и попадает внутрь. Стоит недорого;
• Полностью автоматизированная система — она позволяет установить дополнительное оборудование для обеспечения комфорта. И тут следует перейти к следующему абзацу.

Функции вентиляции для дома с рекуперацией

Экономия энергии — это здорово. Но не многие знают, что система может управлять практически всеми параметрами в здании. Ниже описаны функции, имеющиеся у автоматизированных сетей воздухообмена:

• Отопление и охлаждение — благодаря калориферам или подключению к центральному котлу, вы можете использовать воздушный обогрев помещений. К его преимуществам относится мгновенный эффект, позволяющий практически сразу получить нужную температуру. Вдобавок нет инерции — выставили на 22 градуса, система держит требуемый параметр с точностью до 0,5°. То же касается кондиционирования;
• Контроль влажности — вы можете регулировать в том числе и этот параметр. Он позволит исключить духоту или повышенную сухость, приводящую к порче кожи или недомоганию;
• Очистка — фильтрация является одним из главных плюсов. Она позволяет удалять из воздуха паль, микробы и вредные для человека газы. Есть несколько видов фильтров — они будут описаны ниже.

Как сделать рекуператор воздуха для дома своими руками

Энергосберегающие технологии строительства позволяют сохранить тепло в доме и сэкономить на отоплении. Но получаемое в результате герметичное помещение требует постоянного проветривания или оборудования вентиляционной системы. В холодное время года разница температуры исходящих и поступающих воздушных масс доходит до 40-60 градусов Цельсия и покрывается она за счет системы обогрева. Итог – затраты на дорогие дополнительные стройматериалы не окупают себя. Существенно снизить дисбаланс позволяет рекуператор – несложное устройство, применяемое автономно или в составе вентиляционной системы.

Основные виды рекуператоров

В зависимости от конструктивных особенностей выделяют несколько видов рекуператоров, которые чаще всего устанавливают в жилых помещениях, например, в загородных и частных домах. Каждый из них описан ниже.

Пластинчатый рекуператор

Сразу выделим важное преимущество теплообменного аппарата данного типа – низкая стоимость. При этом инженерам удается «выжимать» максимум эффективности из таких систем. Максимальной энергоэффективности удается добиться в том случае, если в качестве материала изготовления был выбран алюминий

В свою очередь устройства, изготовленные из пластика, могут обеспечить более эффективную вентиляция, но стоят немного дороже. Наилучшим образом себя зарекомендовали целлюлозные рекуператоры. Но их нельзя эксплуатировать в условиях повышенной влажности воздушной среды

Максимальной энергоэффективности удается добиться в том случае, если в качестве материала изготовления был выбран алюминий. В свою очередь устройства, изготовленные из пластика, могут обеспечить более эффективную вентиляция, но стоят немного дороже. Наилучшим образом себя зарекомендовали целлюлозные рекуператоры. Но их нельзя эксплуатировать в условиях повышенной влажности воздушной среды.

Рекуператор роторного типа

Ввиду принципа работы пластинчатого теплообменника, ему свойственен один важный недостаток – обмерзание в холодное время года. Что касается роторной системы, пластины расположены внутри и перемещаются вместе с воздухом. Производительность системы увеличивается за счет возможности влияния на скорость вращения ротора. Однако, есть и серьезный недостаток роторных систем – необходимость в частой замене фильтров, что в целом повышает эксплуатационные затраты.

Крышный

Эти системы чаще всего устанавливают на объекты хозяйственного назначения: склады, гаражи, ангары и прочие. К ключевым преимуществам систем данного типа относят простоту монтажа и высокую эффективность работы. Использовать в домашних условиях такие рекуперационные системы нецелесообразно с экономической точки зрения, так. Как они являются дорогостоящими.

Гликолевый

Эти системы позволяют объединять два контура, по которым движется воздушная среда, – всасывающий и вытяжной. При этом удается подключать даже воздушные каналы, находящиеся на довольно большом расстоянии друг от друга. Для теплообмена используют специальное вещество – гликолевую жидкость, которая выполняет роль теплоносителя. Поскольку чистое вещество используют крайне редко, чаще всего в системе циркулирует водно-гликолевый состав. Монтаж теплообменных аппаратов осуществляют в противоточном ходе относительно потока воздушной среды. Прямым способом могут подключить только непрофессионалы, поскольку такой вид монтажа приводит к существенному снижению эффективности работы системы. В зимнее время дополнительно используют конденсатосборники с каплеуловителями. Поскольку воздух засасывается из окружающей среды практически напрямую, систему дополнительно комплектуют фильтрами грубой очистки.

Установка и подключение системы рекуперации

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Что учитывается при проектировании вентиляции с рекуператором для дома

Даже самая простая сеть создается индивидуально под здание. Для этого высылается специалист-замерщик. Он собирает информацию об объекте, документируя следующие данные:

• Планировку комнат;
• Материалы стен, перекрытий, полов;
• Размер и тип окон, дверей;
• Толщина стен, изоляции и т. д.;
• Погодные условия в регионе.

Параметров десятки и все они влияют на обстановку в помещении. Только учтя каждую характеристику, удастся создать качественную вентиляцию. Во многом поэтому проектирование является наиболее длительным процессом. Он занимает от 5 до 15 дней, тогда как монтаж вентиляции производится всего за 2-3 суток. Еще выделяется 1 день на отладку и конфигурирование.

Помните, что вы всегда можете просто обратиться в AVIMOS, чтобы получить качественную вентиляцию с рекуперацией тепла для частного дома. Позвоните нам, задайте вопросы и оформите заявку.

Что такое рекуператор воздуха?

Прежде чем приступить к конструированию рекуператора, необходимо разобраться в принципе его работы.

Слово «рекуператор» (от латинского «recuperatio») означает получение или возвращение чего-либо обратно. Воздушный рекуператор – это устройство, в котором посредством теплообмена происходит передача тепла от потока исходящего, уже нагретого воздуха, входящему холодному воздуху.

Не следует путать понятия воздушное отопление и рекуперация. Если первое относится к системе отопления, то рекуператор является частью современной системы вентиляции загородного дома.

Эффективность и экономическая выгода от установки рекуперационной системы в доме зависит от следующих факторов:

• стоимости энергоносителей;
• предполагаемых сроков эксплуатации системы;
• сумм, затраченных на монтаж системы;
• суммы, затрачиваемой на ежегодное обслуживание системы.

Рекуператор – это всего лишь часть (и не самая дорогая) системы принудительной вентиляции. Поэтому и рекуператор, и вентиляцию, следует рассматривать как общую систему.

Процесс создания рекуператора

Алгоритм действий является следующим:

Материал нужно разложить и разрезать его на пластины квадратной формы так, чтобы размер граней составлял 20-30 см. Всего нужно будет изготовить около 70 единиц таких кассетных заготовок. Разрезать материал необходимо с помощью электрического лобзика, чтобы пластины получились идеально ровными. Затем следует подготовить пробку или деревянные рейки, чтобы их параметры соответствовали сторонам квадрата. Их нужно приклеить к противоположным сторонам каждой из заготовок за исключением последней

После этого важно дождаться полного высыхания клея. Далее нужно приступать к процессу сборки квадратов в кассету

Схема рекуператора предполагает укладку каждого из листов по отношению к предыдущему под углом в 90 °. Последней частью конструкции станет пластина, на которую ничего не было наклеено. После этого будущий рекуператор нужно стянуть каркасом. Здесь потребуется воспользоваться уголком. Все щели важно обработать посредством силиконового герметика, не вызывающего коррозии металла. Далее следует изготовить крепления для фиксации фланцев на кассетных стенках. Нижнюю часть детали необходимо оснастить специальным дренажным отверстием, куда должна входить отводящая конденсат трубка. На корпусных стенках фиксируются направляющие, изготовленные из уголков. Для проведения любых профилактических работ кассету всегда можно будет достать. Деталь монтируется внутри корпуса, параметры которого полностью совпадают с диагональю квадрата. Изготавливая рекуператор своими руками, важно помнить и об укладке изоляционного материала, которым в данном случае выступает минеральная вата. Необходимо взять слой этого утеплителя толщиной в 40 мм и закрепить его изнутри на корпусных стенках. Чтобы избавить себя от проблемы появления наледи, конструкцию следует оснастить датчиком давления, который должен быть установлен на месте прохождения теплого воздуха. Завершается процесс сборки установкой готового рекуператора в вентиляционную систему.

Как правило, КПД таких самостоятельно изготовленных механизмов равен приблизительно 65 %, чего вполне достаточно для поддержания в жилом помещении благоприятного микроклимата.

Что такое рекуператор?

Рекуператор представляет собой устройство, в котором происходит передача тепла через теплообменник (пластинчатый, трубчатый, роторного типа и др.) от потока исходящего воздуха входящему. Воздух в устройство при этом нагнетается при помощи электрических вентиляторов.

Рекуператоры воздуха всегда легко можно приобрести в фирмах, занимающихся поставками вентиляционного оборудования. Кроме того можно попробовать соорудить данный прибор самому.

При этом если вы хотите попробовать свои силы в данной стезе, вам следует понимать, что придется в первую очередь изучить все принципы работы рекуператора, а также практику его создания, и только потом можно будет браться за дело.

Помимо этого для достижения наилучших результатов рекуператор нужно будет оборудовать электронной автоматикой своей работы, поскольку, увы, такие комплекты автоматики отдельно от устройства вам вряд ли удастся приобрести. Так что изготовить их придется самостоятельно либо поручить это специалистам данного дела.

Преимущества и недостатки компактных рекуператоров для частного дома

Преимущества рекуператоров:

• низкое энергопотребление,
• наличие вытяжки,
• относительно невысокая цена у большинства моделей,
• возможность монтажа при завершённом ремонте,
• возможность синхронизации с другими рекуператорами и управления через приложение на смартфоне.

Недостатки рекуператоров:

• низкая производительность — обеспечивает воздухом только 1–3 человек,
• невозможность использования прибора при температурах ниже -10°C из-за обмерзания теплообменника,
• высокий уровень шума и его неравномерность — щелчки при переключении режимов,
• риск попадания вытяжного воздуха в приточный, что приводит к дополнительному снижению производительности,
• возможность повторного попадания в помещение вирусов, бактерий и запахов в помещение из-за использования одного и того же канала для удаления и подачи воздуха,
• слабая фильтрация воздуха, которая не защитит аллергиков от попадания в дом пыльцы,
• конфликт с вытяжкой в домах с вытяжными каналами.

Как увеличить продуктивность конструкции рекуператора

Основным параметром данного устройства это проценты полезного действия. Для увеличения продуктивности в полтора раза есть два варианта. При этом повышение часа и увеличения пространства для замены теплого воздуха. Для дачного варианта увеличения продуктивности, таким вариантом, просто при этом желательно использовать грунтовые обменщики тепла. Пластмассовую трубку до 20 сантиметров, трубку, установленную на промежутке 50 метров и на глубине до двух метров, разрешит вам обогреть или охладить приходящий воздух в помещение.

При использовании этого самодельного устройства, увеличить продуктивности всей вытяжки. Если применить грунтовой тип обмена, то это уменьшит возможность замерзания и появления инея на перпендикулярных квадратах конструкции из-за разности градусов воздуха в доме и снаружи. Уменьшаются затраты на электричество, на обогрев зашедшего воздуха, незамысловатость данного строения и простота уменьшает основную стоимость всей системы обменщика воздуха. Если не использовать грунтовой обменщик, то что бы избежать сирости в вентиляции, замерзания на квадратах, то при этом можно использовать вспомогательные устройства. При этом можно применить измеритель градусов и давления, и вспомогательное обогревательного устройства, что бы ни замерзали квадраты.

Пластинчатый рекуператор

Основной недостаток такой установки – обмерзание пластин зимой. До недавнего времени борьба со льдом сводилась к включению байпаса, который разделял потоки и направлял тёплый воздух из помещения на оттаивание пластин. Естественно, приточный рекуператор в это время энергию не сберегает.

Устройство пластинчатого рекуператора — Фото 04

Производителям удалось решить эту проблему, заменив металлические или пластиковые пластины теплообменника на кассеты, где используется гигроскопичная целлюлоза. Она впитывает влагу из тёплого воздуха и отдаёт её холодному.

Можно попробовать изготовить рекуператор своими руками с бумажными пластинами или трубками. Но такие целлюлозные кассеты нельзя применять в помещениях с высокой влажностью. Применение двойной кассеты позволяет поднять КПД рекуператора до 90%.

Обычно установка рекуператора производится в систему приточно-вытяжной вентиляции.

Принцип действия пластинчатого рекуператора — Фото 05

Разновидности

Современные модели рекуператоров классифицируются по нескольким особенностям:

• по типу конструкции;
• по принципу действия;
• по способу монтажа.

На сегодняшний день широкой популярностью пользуются пластичные, роторные рекуператоры и модели с этиленгликолем.

Пластинчатые

Наиболее простая в эксплуатации модель рекуператора, по внешнему виду напоминающая короб, поверхность которого покрыта пластинками из тонкого металла. Наиболее приемлемое расстояние между этими пластинами, или как их по научному называют «ламелями», составляет 3 мм.

В конструкции пластинчатых рекуператоров применяются металлы с высокой теплоотдачей и теплоемкостью, например, медь или алюминий. Представляемая разновидность устройств является наиболее подходящей для эксплуатации в частном доме. Во-первых, у них невысокая стоимость. Во-вторых, такие конструкции идеально соответствуют соотношению цена/качество.

В настоящее время многие производители занимаются разработкой и продажей пластинчатых рекуператоров. Соответственно, каждая модель отличается по типу конструкции и другим факторам. По утверждению экспертов, необходимо останавливать свой выбор на рекуператорах с несколькими кассетами ламелей, а также с наличием дренажного отвода для удаления конденсата.

Единственный недостаток данной разновидности рекуператоров заключается в возникновении наледи при температуре ниже -20 градусов.

Роторные

Система роторных рекуператоров выглядит гораздо сложнее. Принцип действия таких устройств базируется на вращающемся теплообменнике. Монтаж агрегата происходит на исходящем потоке воздуха. А уже через роторный теплообменник в помещение проникают уличные воздушные массы.

Наиболее распространенная конструкция представляемой разновидности рекуператора имеет 2 трубопровода. Через первый происходит приток воздушных масс, а через второй выводится отработанный воздух. Основным преимуществом теплообменника роторной системы является высокий коэффициент полезного действия, а именно 85%.

Несмотря на все достоинства, роторные рекуператоры имеют ряд некоторых недостатков:

• сложная конструкция;
• много подвижных элементов;
• высокий расход электроэнергии.

В отличие от пластинчатых рекуператоров роторные модели работают без остановки. Именно поэтому данный вид проветривателей устанавливается в промышленных цехах.

С этиленгликолем

Представляемая разновидность рекуператоров оснащена дополнительным теплоносителем, благодаря которому увеличивается производительность устройства. Говоря простыми словами, в конструкции присутствуют 2 теплообменника, по которым происходит циркуляция этиленгликолевого раствора. Это вещество отличается высоким показателем теплоемкости, что позволяет сохранить гораздо больше тепла воздушных масс, нежели металлические кассеты.

Процесс установки рекуператоров с этиленгликолем довольно сложный. Монтаж производят исключительно опытные специалисты. Применяются такие устройства в основном на больших производствах, где площадь обогреваемого помещения составляет более 400 кв. м.

Крышные

Довольно редкая разновидность рекуператоров, приобрести которую можно на заказ. Невысокий спрос обуславливается тем, что крышная разновидность монтируется на крыше здания. Чаще всего это гипермаркеты, ТРК, промышленные объекты крупных масштабов.

Но при этом основной принцип действия может иметь прямое отношение к пластичным, роторным или комбинированным моделям.

Монтировать крышный рекуператор в доме можно лишь в том случае, если есть необходимость экономии площади жилого помещения.
