Что такое конечный выключатель — устройство и принцип работы

Классификация по принципу действия

Выделяют три основные группы концевиков: механические, бесконтактные, магнитные. Главная функция всех этих приборов — автоматом отсоединять работающий механизм в момент достижения установленной позиции его подвижной частью. Эти выключатели служат не только для размыкания цепи, но и для ее соединения.

Работа цепи в коневых датчиках координируется двумя способами: непосредственным воздействием на подвижные контакты и позиционным управлением ими. В первом случае их называют контактными, во втором — бесконтактными. Примером контактных концевиков являются датчики, отвечающие за закрытие автомобильных дверей.

Датчики такого типа могут не только включать и выключать механизмы, но и устанавливать положение предмета контроля. К ним относятся поплавковые выключатели, а также датчики, определяющие уровень топлива. Сигналом к их срабатыванию служит изменение сопротивления, соответствующего определенному уровню жидкости.

Минус контактных датчиков в присутствии механических подвижных частей, сравнительно небольшой срок службы в связи с неэффективной защитой от влаги и пыли. Преимущество — простая конструкция, установка и эксплуатация. Значительно надежнее защищены от внешних воздействий бесконтактные выключатели. Более длительным является и их ресурс.

Концевики механического типа

Управление концевиками этого вида бывает роликовым или рычажным. Они срабатывают, как только управляющий механизм в виде колесика, кнопки или рычага испытывают на себе механическое воздействие.

При этом происходит изменение положения контактов — они могут замкнуться или разомкнуться. Процесс сопровождается сигналом — управляющим или предупредительным.

Наиболее часто концевые выключатели имеют два контакта — открытый и закрытый. Существуют конечные устройства одинарные, но встречаются они редко. В любом случае контакты есть в корпусе каждого, а рабочая схема с их номерами изображена на панели.

Конструкцией роликовых ВК предусмотрено выключение путем нажатия исполнительного механизма на кнопку в виде небольшого штока. Так как она связана с динамичными контактами, то в момент соприкосновения происходит размыкание питающей цепи.

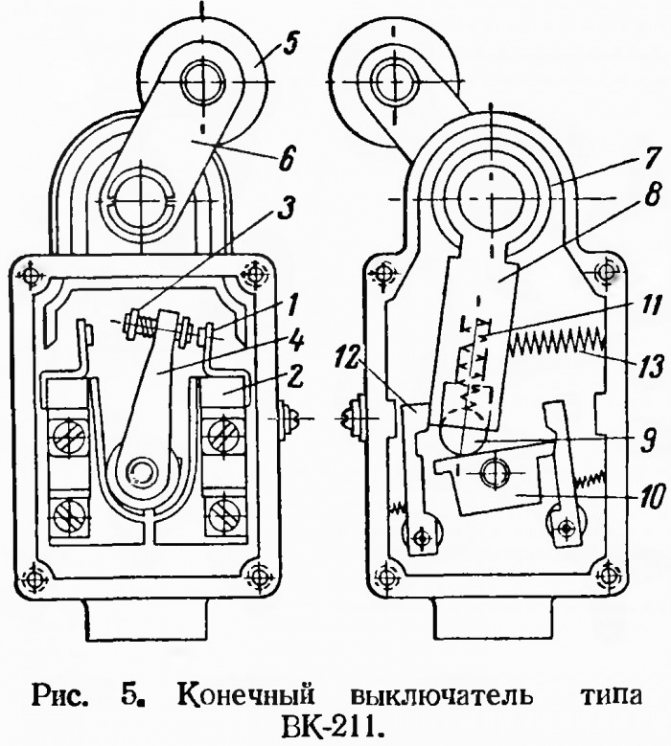

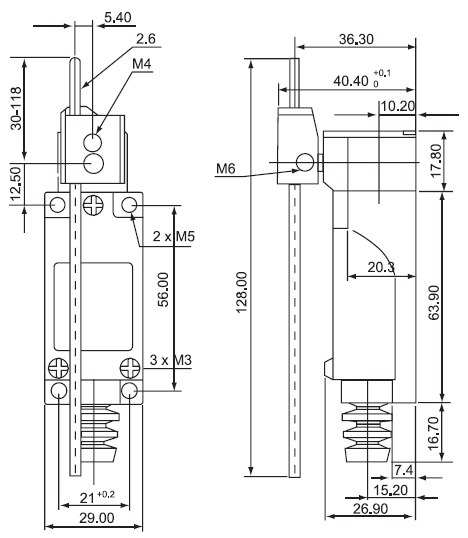

Отличие рычажных выключателей состоит в том, что их подвижные контакты посредством тяги или через шток связаны с небольшим рычагом. Действие происходит, когда исполнительный механизм нажимает на этот рычажок.

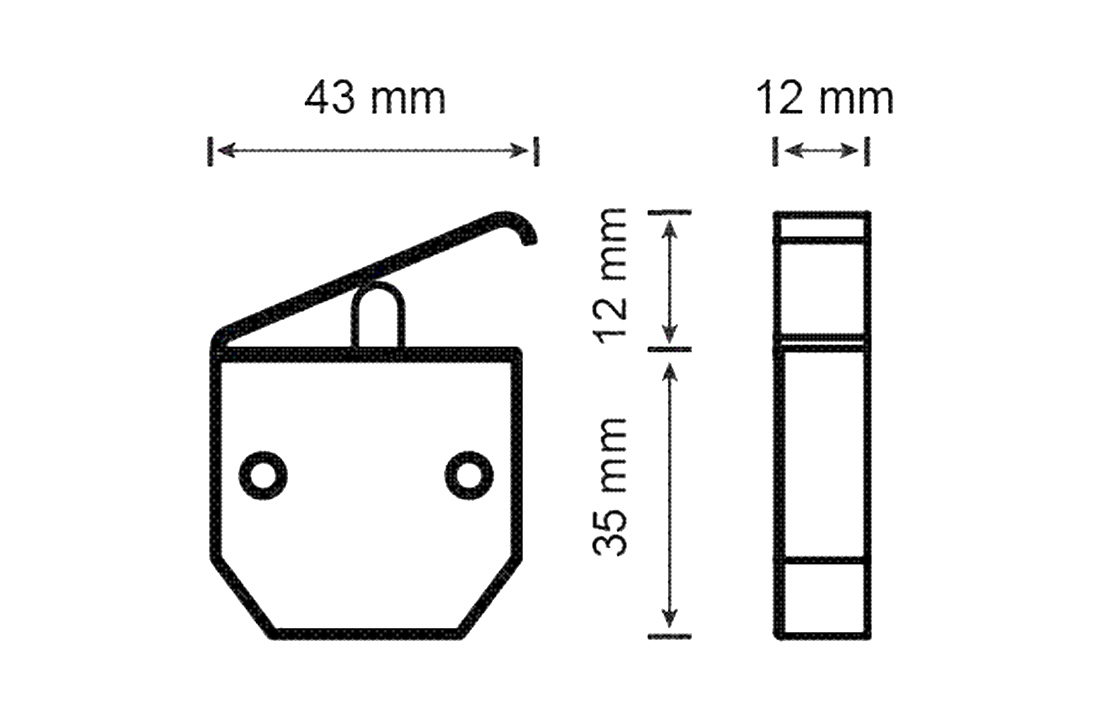

Кроме стандартных концевых приборов существуют микровыключатели. Работают они по тому же принципу, но их регулировка при монтаже требует большей точности по причине небольшого хода. Чтобы увеличить рабочий ход прибегают к такому приему, как включение в схему промежуточного элемента — рычажка с роликом.

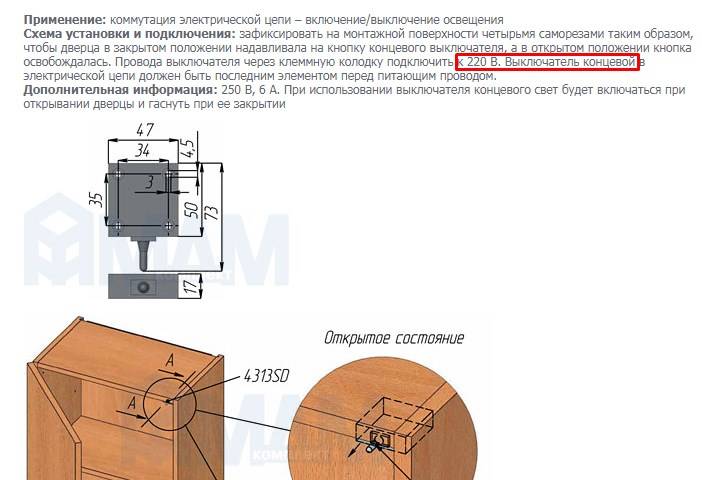

Применяют такой тип выключателей, как на производстве, так и дома. В конструкции лифта использовано большое число КУ.

Среди них выключатель в виде датчика, лимитирующего минимальную и максимальную высоту хода лифта, сигнализирующего об обрыве каната, подающего сигнал об открытии двери и выполняющего еще много действий. На дверях во многих квартирах имеются микровыключатели, включающие свет в комнате при ее открытии.

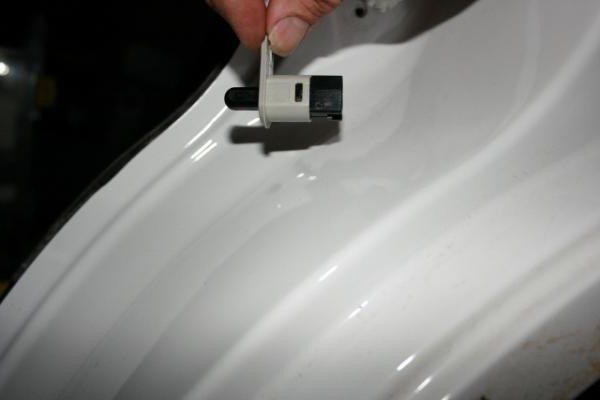

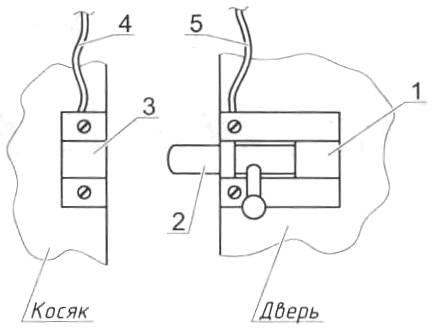

В автомобилях такие механические конечные датчики включают в схемы сигнализации и освещения. Их особенностью является наличие одного ввода с подключенным на него положительным потенциалом. Корпусом является минусовая клемма, прижимаемая к металлическому элементу на кузове автомобиля, свободному от краски.

С массой автомобиля этот элемент соединен кабелем. Главное условие —выключатель не должен контактировать с мокрой поверхностью. Подключают конечные датчики при монтаже автомобильной сигнализации, используя схему. Их выходы допускается устанавливать как на дверях, так и в салоне на осветительных приборах.

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

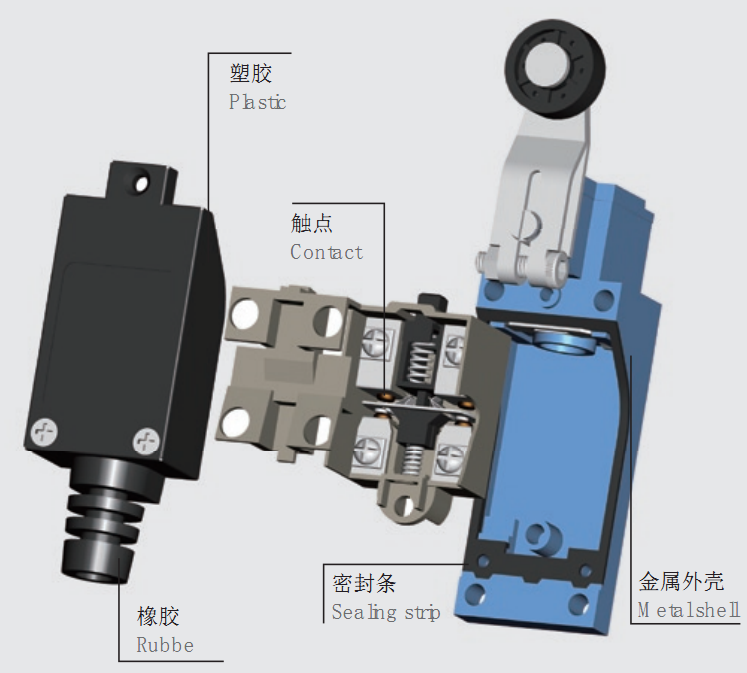

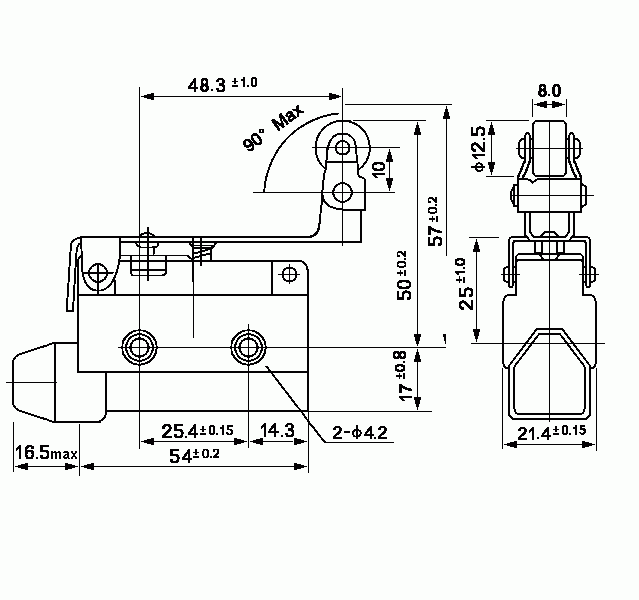

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

• в мебельной продукции;
• в автомобилестроении;
• в быту и бытовой технике;
• на производстве.

Концевые выключатели подразделяются на следующие виды:

• механические;
• бесконтактные;
• герконовые;
• ультразвуковые;
• емкостные;
• сенсорные (оптические);
• индуктивные.

Механические

Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.

Контакты механических концевиков способны выдерживать силу тока до 16 ампер.

Механические выключатели бывают:

• кнопочные;
• рычажные;
• роликовые.

Бесконтактные

Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.

Ультразвуковые

Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.

Ультразвуковой концевой выключатель

Емкостные

Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.

В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.

Сенсорные (оптические)

Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.

Индуктивные

Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.

Установка бесшумных замков

Еврозамок устанавливается на зарубежных моделях авто, но они подходят на отечественный транспорт. Благодаря особому механизму с пластиковым покрытием дверца будет закрываться бесшумно. Для работы потребуется:

• два ключа: гаечный, рожковый;
• дрель, сверла;
• молоток;
• напильник, пассатижи;
• отвертки;
• саморезы, шуруповерт.

В комплекте с замком предоставляется еврофиксатор, который монтируется в стойку дверцы. Алгоритм действий:

1. Раскрутить ручку.
2. Снять обшивку с панелью.
3. Отключить провода, тяги.
4. Вытащить старый замок.
5. Установить новый механизм.

Прибор фиксируется саморезами. Для этого дрелью высверливаются отверстия в стойке. Закрутка креплений проводится шуруповертом. Пассатижи, отвертки и напильник могут потребоваться, если еврозамок не становится плотно. Тогда вносятся корректировки, выполняется запилка краев, загиб болтов

Перед окончательной сборкой важно убедиться, что механизм работает исправно

О чем скажет маркировка?

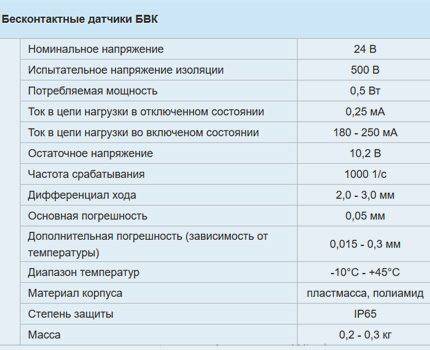

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

Все производители обязаны предоставлять конечному потребителю технические характеристики. Это требование прописано частью 5-2 ГОСТа о низковольтном бесконтактном оборудовании, упомянутого выше

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Пример маркировки изделий от компании АС Энергия. Остальные параметры моделей размещаются в инструкции, поставляемой в комплекте

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

• включение (NO) – A;
• отключение (NF) – B;
• переключение – C;
• программируемый вариант – P;
• другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Иногда производители предпочитают указывать длинный шифр, в котором описывается максимум параметров изделия, в том числе участок размещения чувствительного элемента, наличие индикации, климатическое исполнение и прочее

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

• U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
• 3 – способ установки другой;
• A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
• A – функция коммутации элемента, что означает включение (NO);
• D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
• 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

В модификациях, предполагающих наличие провода, характеристики производитель наносит на ярлычок, который крепится непосредственно на кабеле. Там же может указывать степень защиты, рекомендуемое напряжение и другое

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.

Рекомендуем также прочесть другую нашу статью, где мы подробно описали различные типы выключателей света. Подробнее – читайте далее.

Устройство и подключение концевого выключателя

Концевой выключатель — это коммутационный аппарат, замыкающий или размыкающий электрическую цепь при перемещении подвижных элементов устройства в крайние позиции. Другое название «концевиков» — путевые выключатели.

Область применения концевых выключателей довольно широка: их используют для управления, контроля, защиты или сигнализации в управлении электроприводом, автомобилестроении, станках и даже в быту.

Виды и устройства концевых выключателей

Изменение их коммутационного состояния происходит в зависимости от вида путевого выключателя — либо от приближения к нему подвижных элементов, движение которых необходимо ограничивать или контролировать (бесконтактные), либо механическим воздействием на кнопку или рычаг «концевика» (механические).

Механические по способу воздействия и вида управляющего элемента могут быть самого различного исполнения, но имеют схожий и достаточно простой принцип работы: замыкание или размыкание их контактов (обычно бываю оснащены парами нормально замкнутых — NC и нормально разомкнутых — NO контактов) вызывается непосредственным механическим воздействием движущейся части на кнопку, ролик или рычаг «концевика».

Бесконтактные устройства имеют следующие разновидности:

Индуктивные (1), реагирующие на металл. При приближении к датчику металлических движущихся элементов происходит изменение (увеличение) индуктивного сопротивления обмотки дросселя, снижения тока и размыкания электрической цепи.

Емкостные (2) — параметрическое влияние на эти датчики оказывает тело человека, имеющее определенную емкость, приближение которой к чуствительному элементу (пластине конденсатора) вызывает увеличение емкостного объема и снижение частоты, задаваемой мультивибратором. При достижении заданного определенного порога частоты происходит срабатывание прибора.

Оптические выключатели (3) имеют в своем устройстве инфракрасные диоды и фототранзисторы. Прерывание светового луча диода движущейся частью вызывает закрытие фотоэлемента и срабатывание прибора.

Ультразвуковые датчики (4) на кварцевых звуковых излучателях — их работа основана на изменении амплитуды звукового сигнала при появлении движущегося объекта.

Магнитные (5) или герконы (герметизированные контакты) — изменение их коммутационного состояния вызывается воздействием магнитного поля как внешним электромагнитом, так и обычным постоянным магнитом.

Подключение концевого выключателя

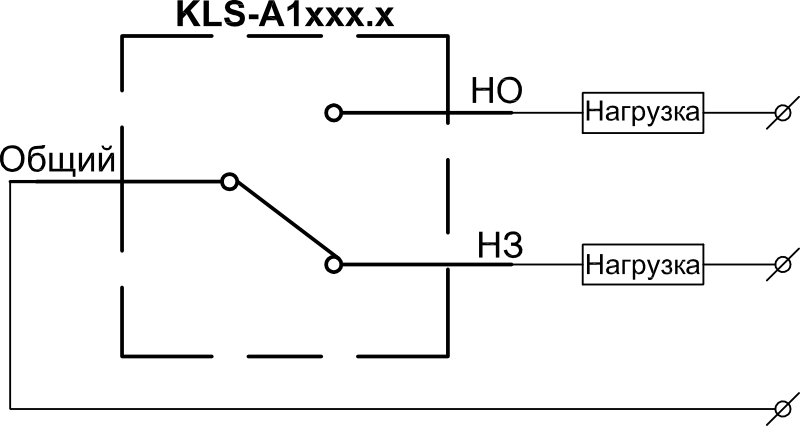

Схема подключения «концевика» определяется задачей — необходимостью замыкания или размыкания контактов цепи управления, сигнализации или контроля. В приведенной ниже в качестве примера схеме управления электроприводом задействованы нормально замкнутые контакты механического концевого выключателя (обведен красным).

Видно, что при срабатывании «концевика» происходит размыкание цепи питания катушки магнитного пускателя, что обеспечивает размыкание его главных контактов и отключение электродвигателя.

• Главная
• Электротехнические устройства
• Устройство и подключение концевого выключателя

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Блок концевых выключателей APL

В современных системах трубопроводов различного целевого предназначения, для автоматизации управления запорной арматурой которых применяют пневматические или электрические приводы, используют также блоки концевых выключателей (БКВ). Монтируют блок концевых выключателей по одному из двух вариантов: непосредственно на трубопроводную арматуру, либо же на приводной вал.

Устройство и принцип работы Предназначение БКВ – обеспечение максимальной информативности о параметрах работы арматуры. Тщательно продуманное и многократно апробированное на практике устройство концевого выключателя позволяет выполнять оперативный контроль положения запорного элемента.

При прямом зрительном контакте эту информацию визуализирует специальный, превосходно читаемый индикатор на верхней плоскости БКВ, а дистанционный мониторинг обеспечивает транслируемый к блокам управляющей электроники дискретный сигнал.

Ключевой компонент узла – концевые выключатели, которые при достижении приводом в процессе поворота крайней точки размыкают или же замыкают электрические контакты, от которых и происходит передача контрольного сигнала. Материал корпуса – литой алюминий с полимерным внешним покрытием для защиты от окисления и коррозии. Уплотнение – нитрильный каучук (NBR). Материал плафона индикатора – УФ-стойкий полиэстер. Пружины, винты, шайбы и иные мелкие компоненты изготовлены из нержавеющей стали и латуни. Предложения от На традиционно выгодных для себя условиях клиенты нашей компании могут купить блок концевых выключателей в одной из трех версий исполнения:

Оснащенный механическими контактами – модель APL-210N стандарта 2 SPDT (однополюсной двунаправленный). Это универсальное устройство, отвечающее требованиями большинства вероятных областей применения. Отличается наличием прямого контакта с передающими клеммами и наиболее доступной ценой. Индуктивный БКВ модели APL 220NJ

При более высокой (в сравнении с механическими аналогами) стоимости пользуется стабильно возрастающей популярностью по двум основным причинам: в них отсутствуют подверженные коррозии и износу соприкасающиеся контакты; они исключают вероятность передачи искаженного сигнала, что особенно важно для многоступенчатых логических схем управления рабочими процессами. Взрывозащищенный (модель ASK), в алюминиевом корпусе повышенной прочности, разработанный и используемый для эксплуатации в особо сложных и ответственных условиях. Наши специалисты готовы оказать вам квалифицированную консультационную помощь при выборе оптимальной для конкретных эксплуатационных условий модификации блока концевых выключателей и оперативном приобретении их требуемого количества по выгодной цене

Наши специалисты готовы оказать вам квалифицированную консультационную помощь при выборе оптимальной для конкретных эксплуатационных условий модификации блока концевых выключателей и оперативном приобретении их требуемого количества по выгодной цене.

Если вы не нашли интересующий вас товар оставьте ваши контакты и наш менеджер свяжется с вами

Источник

Проблемы с концевиками

Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

ВЛИЯНИЕ ХАРАКТЕРИСТИК НА ВЫБОР КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ, ПРАВИЛА УСТАНОВКИ

К основным учитываемым показателям относят:

• напряжение рабочей цепи и номинальный коммутируемый ток;
• скорость, усилие и частота срабатывания конечного выключателя;
• изоляционные способности (сопротивление контактов и изоляции, диэлектрическая прочность);
• показатели прочности (материал корпуса, износоустойчивость и ударопрочность);
• степень защиты, габариты и масса.

Напряжение и ток коммуникации подбираются в зависимости от типа и мощности управляемого механизма и оказывают прямое влияние на безопасность и длительность работы конечных выключателей.

Концевые выключатели с одинаковым успехом подключаются к сети переменного и постоянного тока, в первом случае напряжение варьируется в пределах 12-660 В, втором составляет 12, 24, 110, 220 или 440 В.

Стандартный номинальный ток срабатывания у задействуемых в системах электропривода выключателей составляет 10 А, для бытовых разновидностей, устанавливаемых на двери шкафов и авто достаточно 2 А.

Требования к параметрам срабатывания зависят от поставленных задач и условий эксплуатации. В станочных линиях, транспортных и производственных системах используются выключатели, рассчитанные на частое и практически моментальное замыкание и размыкание контактов.

При агрессивной внешней среде или медленном перемещении механических движущихся частей ужесточаются требования к защите и изоляции.

Материал корпуса подбирается исходя из ожидаемых нагрузок, максимальную износостойкость имеют силумин – сплав алюминия и кремния. Именно такие выключатели (вкупе со разновидностями из специализированных сплавов) используются в промышленности и системах автоматического привода ворот.

Более дешевые пластиковые модели устанавливаются при отсутствии серьезных механических воздействий (двери мебели, закрытые корпуса).

При необходимости работы при низких температурах на улице ужесточаются запросы к прочности и безотказности автоматики. В этом случае предпочтение отдается магнитным и аналогичным, имеющими не контактирующие с окружающей средой элементы.

Ярким примером таких ситуаций служат сбои работы автоматического привода откатных ворот с пружинными концевыми выключателями. У электропривода ворот с герконами или индуктивными типами эти проблемы отсутствуют, створки управляются автоматически вне зависимости от количества выпавшего снега и мороза.

Помимо подбора правильного типа концевых выключателей и их характеристик следует помнить о необходимости их правильной установки, а именно:

• снижению к минимуму риска пропускания сигнала, ложного и предварительного запуска;
• надежности и точности крепежа, защите от повреждения концевика движущимися частями;
• исключению риска образования дуги (возможную при чрезмерно медленной скорости перемещения подвижных и неподвижных контактов).

Особые сложности возникают при монтаже миниатюрных типов выключателей и других разновидностей с малым ходом рабочего элемента. Они требуют высокой точности позиционирования и настройки или использования промежуточного звена.

К общим недостаткам конечных выключателей относят наличие погрешности, особенно ощутимую у механических видов. Полностью исключить влияние среды или трения на контакты и точность передачи сигнала получается редко.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Порядок и специфика подключения

Схема подключения

Хотя сам по себе микровыключатель концевой устроен достаточно просто, его допускается применять в насыщенном электроникой технологическом оборудовании. Из этого следует, что подключать его должен специалист со стажем, хорошо разбирающийся в схемах коммутации электронных компонентов.

Характерный пример такого подключения – установка механического переключателя в типовой 3D принтер, при работе которого требуется фиксировать крайнее положение каретки. У монтируемого выключателя имеется 3 контакта со следующими обозначениями: COM, NO, NC. В разомкнутом состоянии на первой и третьей клемме имеется напряжение +5 Вольт (при этом второй контакт надежно заземлен). При достижении подвижной кареткой крайнего положения между COM и NC появляется соединение, после чего происходит ее фиксация и отскок примерно на 2 мм.

Подключается такой датчик посредством двух проводников в изоляции красного и черного цвета. При монтаже другой разновидности выключателя (с индикатором) применяют более сложную схему, в которой предусмотрен еще один проводник – в зеленой изоляции. При срабатывании микро-выключателей нажимного типа в принтерах загорается светодиод и раздается характерный щелчок. Его разъем, размещенный на плате коммутации, имеет специальные обозначения:

• красный провод маркируется, как V (+5 Вольт) и служит для подключения соответствующего напряжения;
• черный проводник подводится к точке G (или земле);
• для зеленой шины выбран значок S (сигнал).

Такие же знаки имеются и на разъеме оптического конечного выключателя, который более точно фиксирует положение каретки.

Работает совершенно бесшумно, достижение крайней позиции сопровождается светодиодной индикацией. К его недостаткам относят возможность сбоев при сильном запылении или воздействии прямого солнечного света.

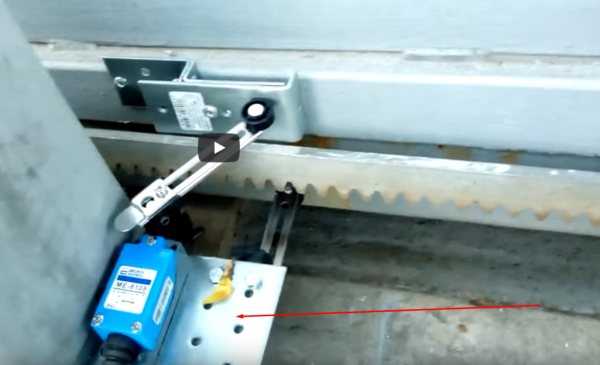

Монтаж и подключение — пошаговая инструкция

Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.

Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.

Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:

• Сварочный аппарат.
• Отвертка, набор гаечных ключей.
• Пассатижи.
• Болгарка.
• Рулетка, линейка.
• Точечный пробник для определения фазного провода.

Пошаговая инструкция:

Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.

Монтируем место под концевики

Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.

Крепим сам механизм

Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.

Подключаем и проверяем работоспособность

Кто выпускает концевые выключатели

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Назначение устройства концевых выключателей

Концевые выключатели служат также дополнительными приборами безопасности при работе с кранами.

Данные приборы используют для предотвращения столкновения крана с тупиковыми упорами, что может привести к выезду крана за пути и его падению.

Также бывает, что крановщик отвлекается и не успевает отключить контроллер или контроллер оказывается неисправным. В таких ситуациях, в случае приближения механизма к крайнему допустимому положению, концевые выключатели автоматически отключают электродвигатели крана.

Срабатывание концевой защиты не препятствует включению электродвигателя в целях движения крана в обратную сторону.

Для мостовых электрических кранов используются концевые выключатели, обеспечивающие ограничение хода механизмов подъема, передвижения тележки тали и передвижения моста.

Как правило, на всех талях по умолчанию установлены концевые выключатели на подъем.

Что же касается остальных, то они устанавливаются опционально. Чем больше их установлено, тем безопаснее работа крана и его сохранность.

Возможно использование двух типов концевых выключателей кранов.

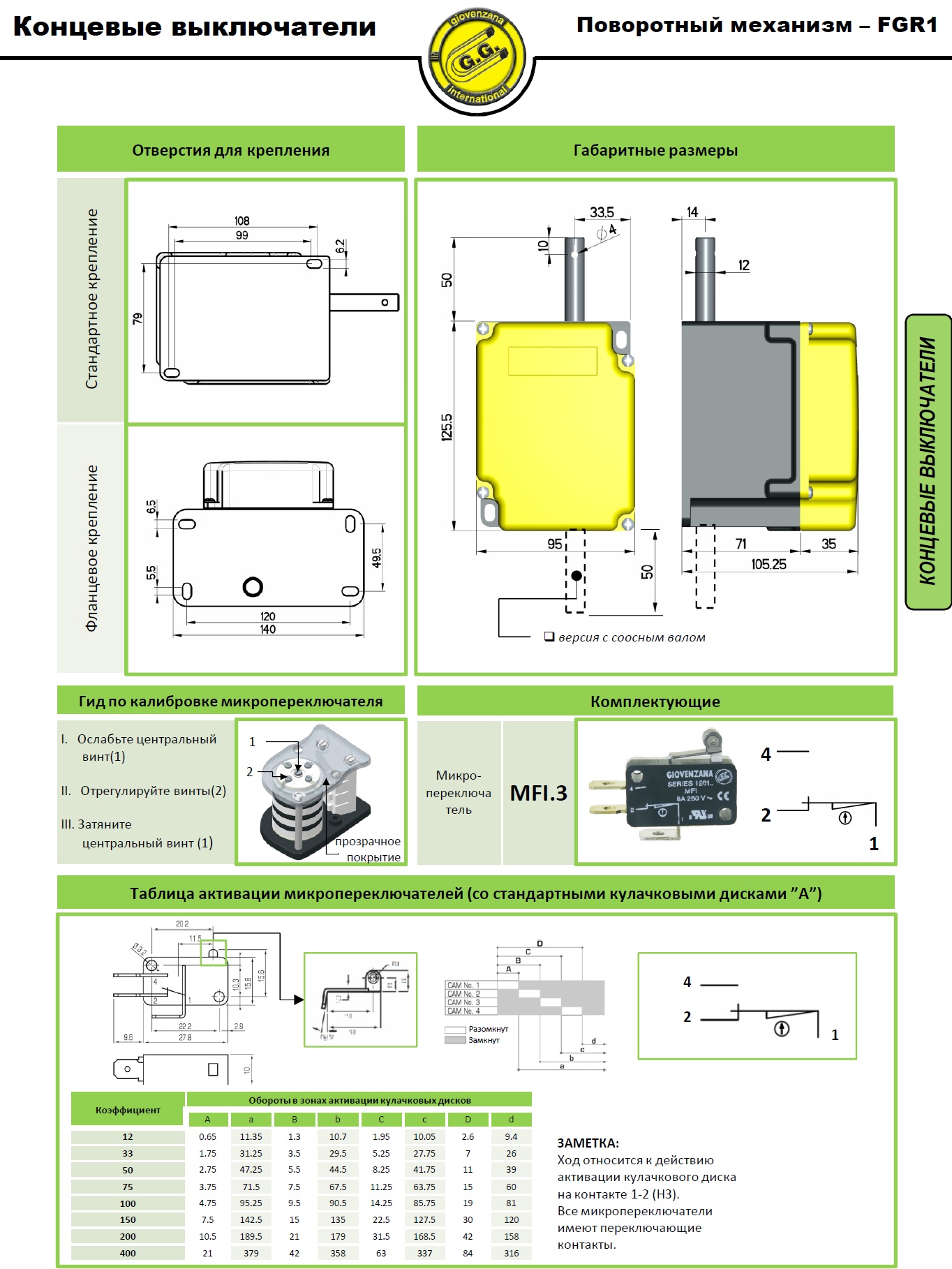

Самый распространённый из них — это кулачковый концевой выключатель. Он устанавливается на концевые тележки крана с одной стороны, или с обоих, в зависимости от потребностей клиента. Его конструкция предусматривает рычаг. При его установке определяется крайнее положение крана на крановых путях, и в этих положениях устанавливаются отключающие линейки.

Как правило, они изготавливаются из профиля металлического уголка. В том случае, когда кран достигает крайнего допустимого положения, рычаг концевого выключателя упирается в уголок и переключается, тем самым размыкая контакты. В таком положении контактная система находится до тех пор, пока рычаг находится в переключенном положении. Как только механизм начинает перемещаться в противоположную сторону и рычаг освобождается, пружина быстро возвращает выключатель в исходное положение.

Также могут использоваться двухпозиционные концевые выключатели. Как правило, их применяют для дополнительной безопасности. Принцип такой же, что и у обычных концевых выключателей, с одним лишь небольшим отличием.

При их использовании на крановые пути с каждого края устанавливаются два крайних положения, другими словами два уголка. При переключении об первый уголок движение крана не прекращается, а замедляется на заданную скорость.

При достижении же самого крайнего положения происходит еще одно переключение концевика и полная остановка крана. Как мы отметили ранее, движение крана в обратном направлении не отключается. При обратном движении концевик возвращается в обратное положение и кран вновь начинает двигаться с малой заданной скоростью. При достижении первого уголка выключатель переключается в свое исходное положение, возвращая крану возможность перемешаться с его обычной скоростью. Данный тип концевого выключателя также используется, если требуется определенная скорость крана в определенных промежутках кранового пути.

В зависимости от назначения и мощности электродвигателя различают два вида концевой защиты: отключением главного тока или тока цепи управления.

Первый вид концевой защиты применяют при малой мощности двигателя или сравнительно редком срабатывании концевой защиты. Чаще всего прибегают к концевой защите отключением тока управления, так как при этом можно использовать концевые выключатели небольших габаритов, обеспечивающие защиту электродвигателей любой мощности.

Срабатывание концевой защиты не должно препятствовать включению электродвигателя в целях движения механизма в обратную сторону.

Завод кранов UNIQ CRANE. С 2011 года производим краны. Качественно, быстро и надёжно.

UNIQ CRANE – производственная компания с высокими стандартами. Мы предлагаем комплексные решения в области грузоподъёмного оборудования, начиная от разработки проектной документации и заканчивая сдачей кранов в эксплуатацию.

голоса

Рейтинг статьи
