Кондиционер с забором и подмесом свежего воздуха с улицы для квартиры

Устройство и принцип работы

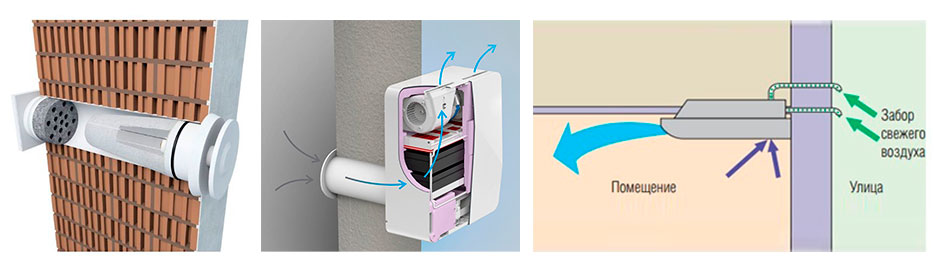

Кондиционер с притоком воздуха может выть нескольких разновидностей.

Среди потребителей пользуются спросом устройства с системой принудительного притока воздушных масс, расположение блока которых канальное либо настенное. Разница устройства таких систем от стандартных заключается в:

воздуховоде — он соединяет внутренний блок со внешним;
очистке подаваемых смесей воздуха.

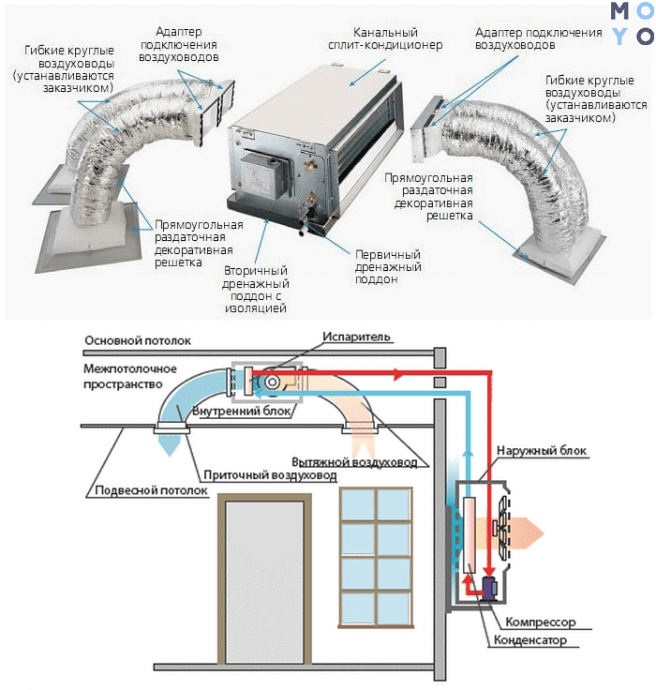

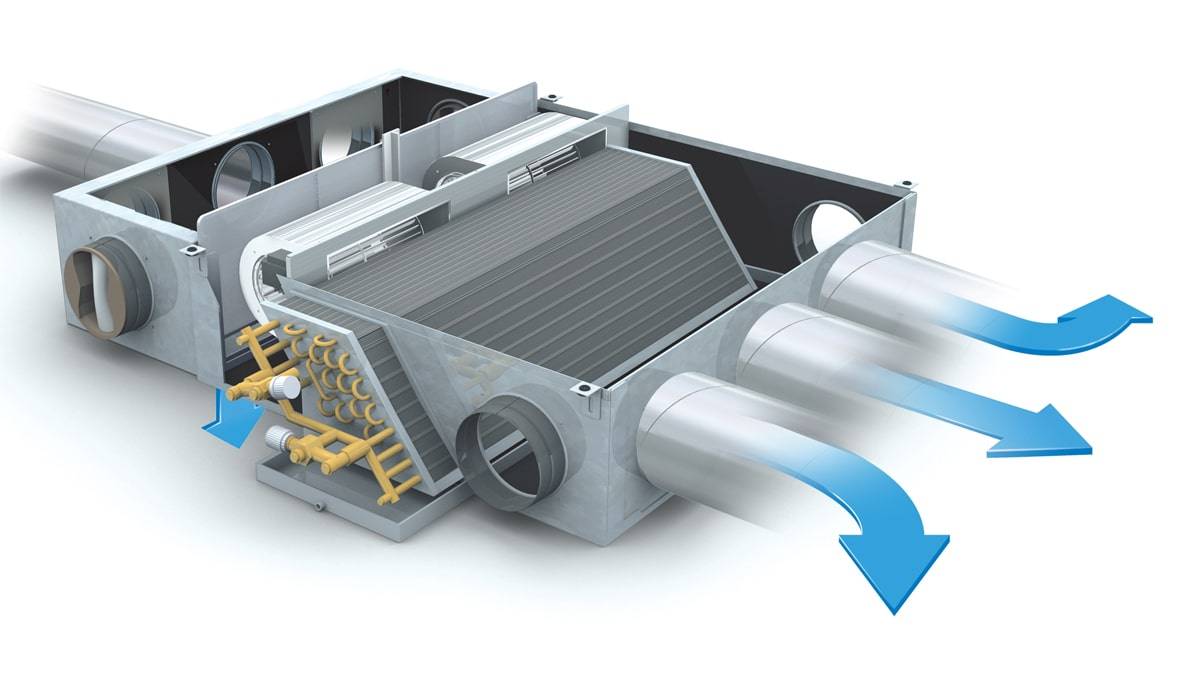

Канальные кондиционеры для вентиляции оборудуются калориферами, которые предназначены для обогрева потока воздушных масс вне зависимости от времени года. Они могут быть водяными, либо электрическими. Оборудование приточного кондиционера:

Внутренний (испарительный) блок

Состоит он из теплообменника, вентилятора, фильтра, блока для электронного управления.

Если кондиционер настенный — внутренний блок монтируют на стене.

Если вентиляционный агрегат канальный — внутренний блок монтируют в коробе или над подвесным потолком. Монтаж, таким образом, не нарушает дизайн помещения, ведь все оборудование скрыто за потолком, при этом подача воздуха осуществляется через декоративные решетки.

Внешний блок

Состоит он из компрессора, конденсаторного теплообменника, вентилятора для охлаждения воздуха, всасывающей турбины, камеры для смешивания воздушных масс.

Внешний блок монтируется снаружи. Если такой блок укомплектован центробежным вентилятором его можно установить в помещении.

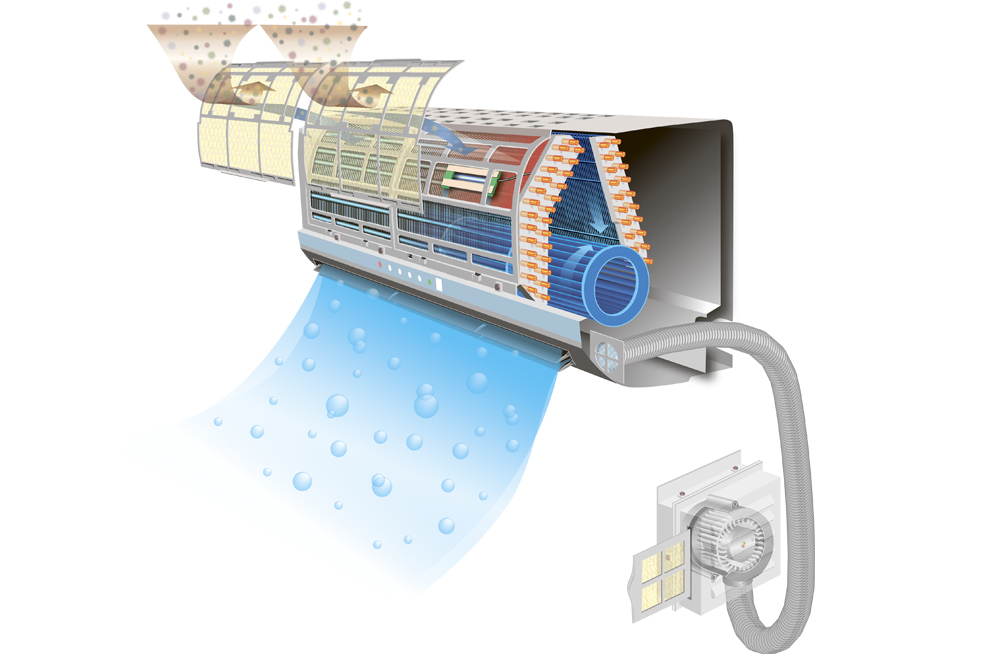

Принцип работы:

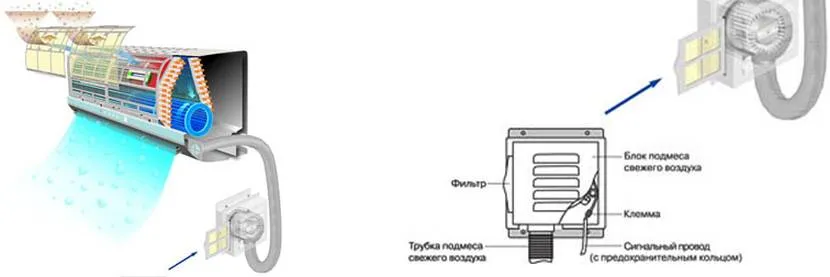

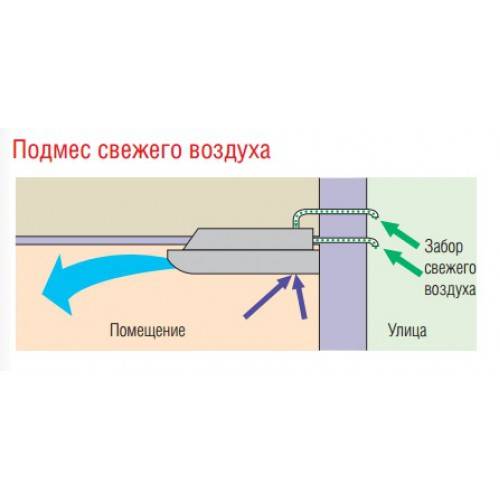

Свежие потоки воздуха подаются к кондиционеру через внешний блок при помощи всасывающей турбины.
По воздуховодам свежий воздух поступает в смесительную камеру внутреннего блока.
С помощью камеры, проводится процесс смешивания входящих свежих воздушных потоков и оттоков воздушных масс помещения.
Затем уже смешанный воздух проходит очиску.
Перед подачей воздушных потоков в помещение они дополнительно обрабатываются (нагрев, охлаждение, увлажнение и т.д.) соответственно заданным пользователем параметрам, которые могут поддерживаться автоматически.

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.

в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
перед вентилятором стоит глушитель длиной 1 м
перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
все собрано 150 трубой, на этот раз пластиком
родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Борьба с шумом

высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
низкое давление — с трудом продавливает фильтр

В новой квартире решил сделать приточку на промышленных компонентах.

В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:

шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.

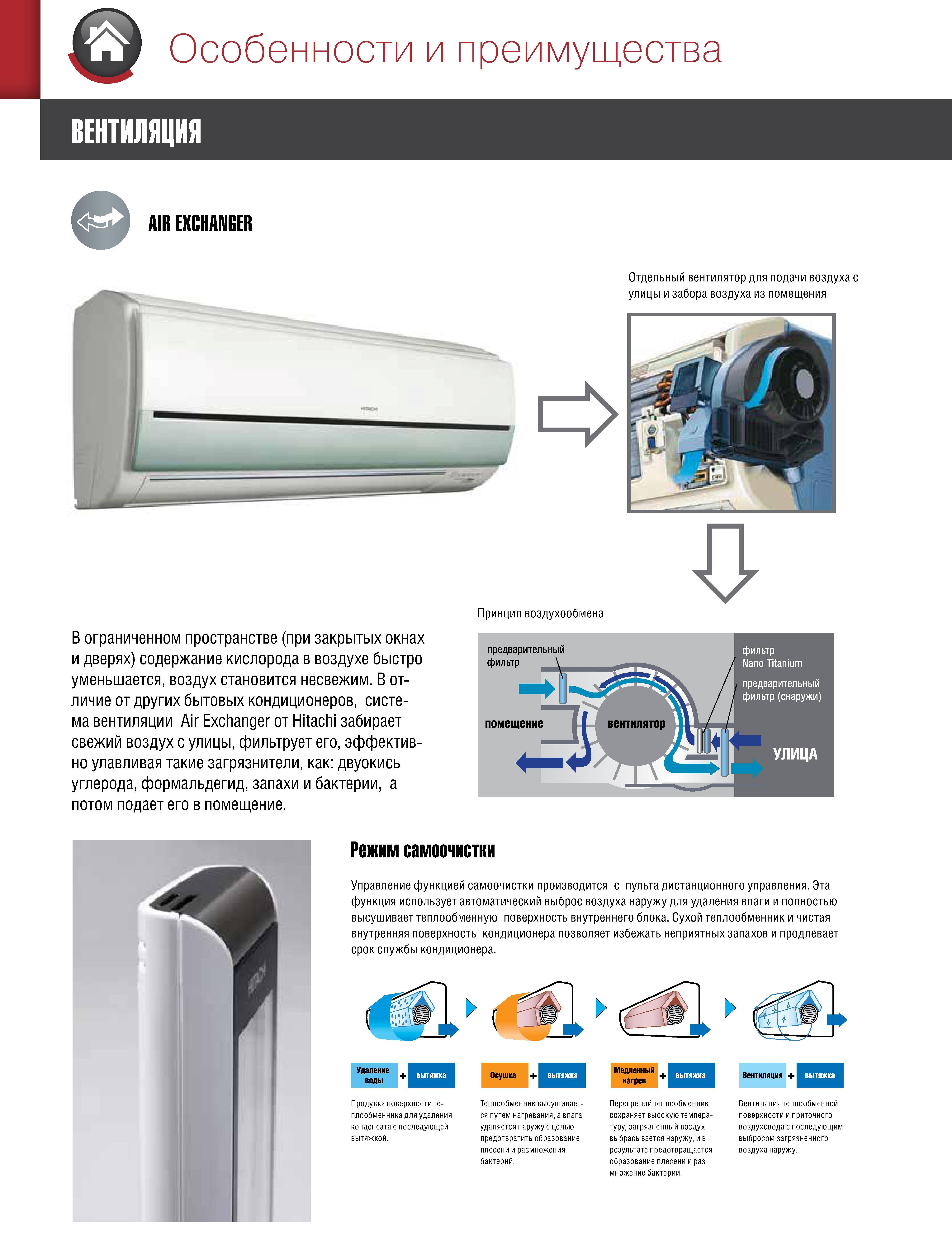

Два в одном – кондиционер и вентиляция

В наши дни одним из популярных решений вопроса вентиляции после установки металлопластиковых окон стали кондиционеры с подмесом воздуха. Они способны выполнять одновременно две функции: создавать оптимальные условия для проживания, то есть позволяют регулировать температуру воздуха и уровень влажности, и насыщать помещение свежим воздухом, что значительно улучшит самочувствие жильцов.

Каковы же принципы работы?

Внутренний блок

Сплит-система нуждается в двух основных блоках:

Внутренний;
Наружный.

Первый включает в себя воздушный фильтр, панель управления, вентилятор и прочее. В наружный блок входят компрессор и автоматика.

Где будет лучше разместить модули?

Внутренний блок часто устанавливают на балконе. Он не занимает много места, работает тихо, что положительно влияет на комфорт. Также возможна установка настенной сплит-системы за подвесным потолком. Оборудование сделано так, что оно ни капли не навредит интерьеру квартиры. Глазу будут видны лишь декоративные вентиляционные решетки.

Наружный блок монтируется со стороны улицы. С помощью тонкой фреоновой трубки он соединяется с внутренней частью вентиляции. К внутреннему блоку еще подключают калорифер.

Наружный блок

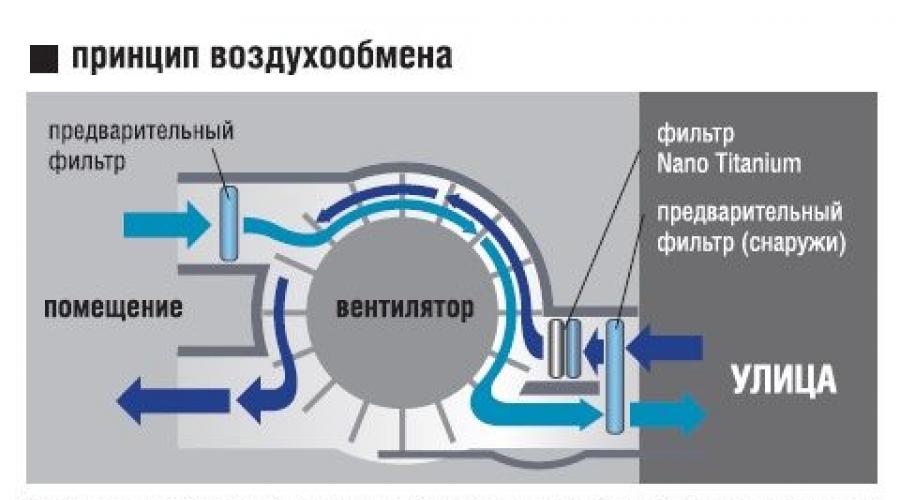

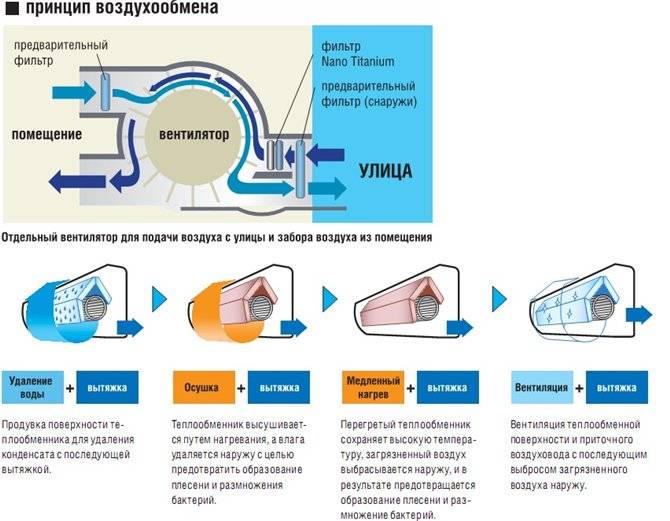

Работа совершается следующим образом. Сначала воздух забирается с улицы, затем по каналу он переходит в смесительную камеру. Во внутреннем блоке воздух фильтруется, подогревается или охлаждается и подается в помещение.

Микропроцессорное управление

Это своего рода мозг всей сплит-системы с вентиляцией. Благодаря электронной системе управления режимы работы кондиционера будут изменяться в зависимости от изменения погодных условий.

Умный кондиционер в осенний и весенний период не будет сразу включать калориферы для подогрева воздуха. Он воспользуется режимом «теплового насоса», что позволит сэкономить на электроэнергии. Многое современное оборудование оснащено подобными «мозгами». Это приводит к сокращению потребления электричества к минимуму.

Преимущества системы

В работе кондиционера с вентиляцией можно выделить 5 основных преимуществ:

Свежий воздух в любое время года;
Качественная очистка воздуха;
Работа в режиме кондиционирования и вентилирования;
Легкость в управлении;
Тихая работа оборудования.

Вне зависимости от времени года вы сможете насладиться чистым воздухом у себя в квартире. Мало того, вы не будете ощущать неприятного холода зимой, который может возникнуть в результате использования естественного притока. Благодаря установленным калориферам воздух будет прогреваться, прежде чем попадать в помещение. Современные технологии позволяют подобной системе работать в любых погодных условиях.

Особенно полезным качеством является очистка воздуха. Ведь если вы живете в густонаселенном городе, то для вас не новость, сколько всякой грязи находится в уличном воздухе. Благодаря фильтрам пыль и неприятный запах выхлопных газов вам больше не страшны. Конечно, придется иногда менять фильтры, но что может быть дороже вашего здоровья.

Сплит-система

Любая современная сплит-система с вентиляцией рассчитана на подачу воздуха не только в одно помещение. Если разместить в квартире сеть вентиляционных каналов, то можно будет создать одинаковые условия для проживания во всех комнатах. Стоит лишь отметить, что оборудование не сможет создать разные климатические условия для комнат.

Что может быть проще, чем настроить работу вентиляции с кондиционированием, сделав всего пару нажатий на кнопки пульта. Кондиционер самостоятельно настроит все оборудование благодаря датчикам. Нужно лишь выставить нужную температуру и задать необходимое количество входящего воздуха.

Бесшумность работы кондиционера достигается благодаря тщательно подобранным материалам, которые поглощают все звуки. Также во время монтажа следует использовать материалы, которые будут поглощать вибрацию и звуки от работы оборудования.

Преимущества системы с приточной вентиляцией

Сплит-системы с подачей воздуха с улицы обладают несомненными преимуществами, делающими их применение более эффективным, полезным и удобным, чем использование стандартных кондиционеров.

Приток свежего уличного воздуха в течение всего года. Зимой холодный воздух с улицы, проходя через систему, прогревается до заданной температуры. Полупромышленные сплит-системы обеспечивают более высокий процент воздуха, подаваемого с улицы в помещение, нежели настенные бытовые кондиционеры с реализованной опцией подмеса свежего воздуха.

Возможность одновременной работы на несколько помещений. Современные сплит-системы предусматривают возможность эффективной работы как в помещениях большой площади, так и сразу на несколько комнат.

Тихая работа. Подобные сплит-системы работают достаточно тихо. Это обеспечивается специальными материалами, используемыми при изготовлении устройств, а также конструктивными решениями.

Экономическая выгода. Для просторных помещений с большим количеством комнат выгоднее приобрети именно полупромышленную или промышленную сплит-систему с приточной вентиляцией, поскольку в этом случае это будет более целесообразно, нежели приобретать отдельно для каждого комнаты несколько бытовых систем с подмесом воздуха.

Здесь же следует отметить, что системы для охлаждения/нагрева с притоком свежего воздуха намного экономичнее, чем отдельная установка системы вентиляции с притоком воздуха с улицы и системы кондиционирования.

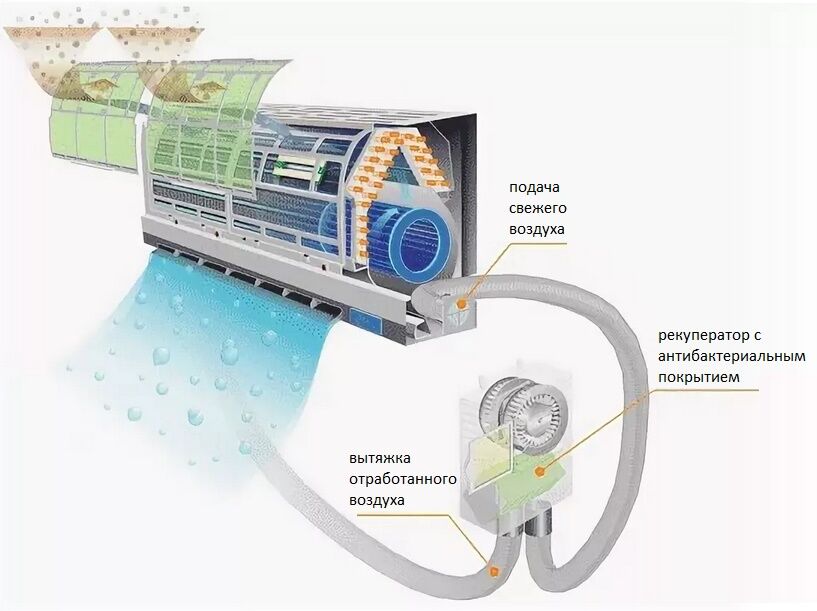

Устройство

Внутри системы с приточной вентиляцией имеют много общего с устройством обычных бытовых кондиционеров. Внутренний блок оборудован теплообменником, вентилятором и фильтрами. Внешний – компрессором, конденсатором, дросселирующим устройством и системой управления.

Функция забора воздуха извне включается в системах в режиме охлаждения/нагрева. Воздух через воздуховод попадает на испаритель, смешиваясь с рециркуляционным воздухом, затем охлаждается или нагревается, в зависимости от условий, и после этого проникает в комнату, где смешивается с остальными воздушными массами. В различных системах этот принцип реализован по-разному.

Разновидности сплит-систем с притоком

Есть несколько видов климатического оборудования с притоком свежего воздуха. Это может быть настенный, кассетный, напольно-потолочный и мобильный кондиционер. С учетом особенностей помещения можно всегда подобрать и установить оптимальную климатическую технику.

Настенные

Приборы этого типа, в которых внутренний модуль устанавливается на стенку, являются самыми популярными для организации нормального микроклимата в жилище.

Есть изделия, которые обеспечивают комфортные условия на площади 15 м.кв. Однако бывают и более производительные устройства, которые рассчитаны на большие помещения с площадью до 150 м.кв. Недавно разработали инверторные приборы, где одновременно установлена вытяжная и приточная система.

Настенный модуль можно установить в любом месте помещения, но лучше всего для подачи свежего воздуха производить его монтаж около окна. Чем короче контур трубопровода между внешним и внутренним блоками, тем лучше будет производительность климатической техники. Настенные кондиционеры для квартиры, отвечающие за приточную вентиляцию, характеризуются привлекательным дизайном и огромным набором различных функций, среди которых есть, например, очистка, осушение, увлажнение и т.д.

Кассетные

Зачастую в помещениях общественного назначения встречается климатическое оборудование с внутренними кассетными блоками. Эти модели используются для охлаждения значительных площадей — 50÷150 м.кв. Кондиционеры характеризуются повышенной мощностью и тихой работой.

Производительность оборудования может находиться в пределах 30-150 Вт. Главное предназначение — понижение температуры в помещении либо работа в режиме теплового насоса. Чаще всего используется конструкция, где воздушный забор из помещения производится при помощи центрального отвода, а приток по 4-м сторонам за счет установленных направляющих. Если имеется всего 1 кассета, она устанавливается в подвесную систему посередине зала. Основные достоинства это привлекательный внешний вид и отличная мощность, а минус — монтаж лишь в подвесной потолок.

Напольно-потолочные

В определенных помещениях отсутствуют условия для установки кассетного климатического оборудования, а мощности настенных сплит-систем недостаточно для нормальной вентиляции. Тогда выбирается напольно-потолочное оборудование, имеющее крепежи как для монтажа к полу, так и для закрепления на потолке. Приточная вентиляция работает за счет струи чистого воздуха, направленной вдоль потолка либо стенки (в зависимости от места монтажа). Наиболее производительное оборудование имеет мощность 150 Вт, однако для маленьких комнат (45 м.кв.) вполне хватает приборов с производительностью всего 50-60 Вт.

Колонные

Этот вентиляционный прибор по своему внешнему виду похож на колонну, которая устремляется к потолку помещения. Кондиционеры превосходят свои аналоги по производительности (около 170 Вт) и обслуживают залы размером до 190 м.кв.

Принцип функционирования изделий данного вида такой же, как и у вышеописанного климатического оборудования. Однако эти кондиционеры отличаются подачей чистых воздушных масс. Струя направлена не по стенкам и не в центр помещения, а к его потолку. Здесь холодный воздух распределяется во все стороны и опускается, выталкивая уже прогретый воздух. Рециркуляционные приборы с подмесом свежего воздуха имеют высокую мощность, однако шумовой порог у них выше, в отличие от других разновидностей оборудования до 55 дБ.

Какие кондиционеры самые лучшие

Мы не скрываем от покупателей, что любая сплит-система, подходящая для вашей квартиры по мощности, обеспечит примерно одинаковый результат, поскольку современные бытовые кондиционеры очень схожи по своим потребительским функциям. Любые кондиционеры не производят много шума, но для людей с самым чувствительным слухом мы рекомендуем лучшие кондиционеры от японских производителей Daikin, Mitsubishi Heavy, Mitsubishi Electric, Toshiba, и Hitachi, которые обладают так же наилучшим соотношением цены и качества. Однако главное различие между кондиционерами разных фирм состоит в надежности и долговечности выбранного оборудования.

Компания «Климат Контроль» занимается продажей и установкой сплит-систем более 15 лет, поэтому наши специалисты всегда готовы проконсультировать вас на тему, какой кондиционер лучше для вашей квартиры, мы подберем оборудование, которое будет служить вам безотказно долгие годы и сможем профессионально осуществить его монтаж.

Что такое кондиционер и как он работает?

Для начала, прежде чем ответить на вопрос о том, можно ли считать кондиционер элементом приточной вентиляционной системы, предлагаем кратко разобраться в том, что такое кондиционер сам по себе и как он должен работать.

Сегодня на рынке климатической техники (а кондиционер относится, в первую очередь, именно к климатической технике) существуют различные виды кондиционеров. Различия в видах основываются, в первую очередь, на основе того, из скольких частей состоит данная система. Выделяют моноблочные кондиционеры, состоящие только из внутреннего блока, сплит-системы (состоящие из двух блоков – внутреннего, устанавливаемого в помещении, и внешнего, которое устанавливается на наружной стене помещения), а также многоблочные системы, в которых имеется один наружный блок и несколько внутренних (как правило, от 3 до 9 внутренних блоков).

Самыми популярными в настоящее время в бытовом смысле являются сплит-системы, которые устанавливаются не только в квартирах или домах, но и в офисных помещениях, так как они позволяют обеспечить создание наиболее удобного с точки зрения температурного режима микроклимата внутри помещения.

Сплит-системы в быту получили наименование кондиционеров, и большинство пользователей считает сегодня, что такая система позволит обеспечить приток свежего воздуха в помещение. Действительно, такие модели, оборудованные дополнительными шлангами, обеспечивающими приток воздуха с улицы. Однако их мощности хватает примерно на 30 кубических метров воздуха, подаваемых за один час. Как правило, такой объем воздуха является оптимальным только для одного человека. Стоимость же таких моделей выше классических систем в 5-6 раз, что позволяет сделать вывод о том, что такая модель будет не самой оптимальной по финансовым затратам.

Если говорить о том, каким образом осуществляется работа сплит-системы, то ошибочное мнение заключается в том, что кондиционер забирает воздух с улицы, о чем мы уже сказали выше. Работа кондиционера основана на том, что через внутренний блок он забирает воздух из помещения, очищает его от домашней пыли (через специальные фильтрующие элементы), осушает и возвращает обратно в помещение.

Если при управлении внутренним блоком было задано требование об охлаждении или обогреве воздуха, то находящийся внутри всей системы хладагент выполняет ту или иную задачу.

Если стоит задача нагреть тот воздух, который находится внутри помещения, то хладагент, сжатый перед этим до 15-25 атмосфер, при прохождении воздуха через него, отдает свое тепло воздуху, что позволяет нагреть температуру последнего до заданных значений.

Если же задача стоит в охлаждении воздуха, то хладагент, продолжая движение по внутренней системе кондиционера, переходит из жидкого состояния в газообразное, в процессе которого он забирает у воздуха его температуру. Как результат, на выходе из сплит-системы внутрь помещения воздух охлаждается до заданных температур.

Виды сплит-систем с притоком свежего воздуха

Существует несколько разновидностей климатических систем с приточной вентиляцией. В зависимости от специфики помещений может использоваться тот или иной из них.

Бытовые сплит-системы

Бытовые сплит-системы подходят для работы в помещениях площадью до 100 кв.м. Их мощность составляет примерно от 2 до 10 кВт. В настоящее время практически невозможно найти бытовую сплит-систему с притоком свежего воздуха. Однако есть единичные фирмы, которые имеют в своем ассортименте небольшую линейку такого оборудования. Рассматривая такие системы, сразу следует отметить, что приток свежего воздуха осуществляется по тонкому трубопроводу с дополнительным вентилятором для подачи свежего воздуха. Количество такого воздуха – мизерное, а вот шума от вентилятора достаточно много. Цена такой системы почти в 2 раза выше, чем аналогичной без притока свежего воздуха. Поэтому решение о целесообразности приобретения такой сплит-системы с притоком свежего воздуха остается только за самим пользователем.

Полупромышленные сплит-системы

Наиболее популярный вид сплит-систем с притоком свежего воздух – полупромышленные, которые подходят для работы в помещениях площадью до 300 кв.м. Их мощность мощности от 7 до 30 кВт. Это некий переходный вариант от бытовых к промышленным климатическим системам. Полупромышленные сплит-системы Dantex быстро и равномерно распределяют поток воздуха по всей площади помещения, благодаря одновременному распределению воздушного потока в 4 направлениях. Также они осуществляют приток достаточного количества свежего уличного воздуха, чего бытовые сплит-системы обеспечить не могут. Это обеспечивает поддержание в комнатах идеального микроклимата.

В линейке полупромышленного оборудования Dantex с приточной вентиляцией представлены канальные и кассетные сплит-системы. Они очень популярны для бытового использования, поскольку обладают скрытыми внутренними блоками и не портят эстетический вид помещения. Они способны обеспечить подмес до 25-30% свежего воздуха. Еще одним несомненным преимуществом таких систем является и экономичный режим работы.

Полупромышленные сплит-системы Dantex станут идеальным вариантом для городской квартиры, офиса или частного дома.

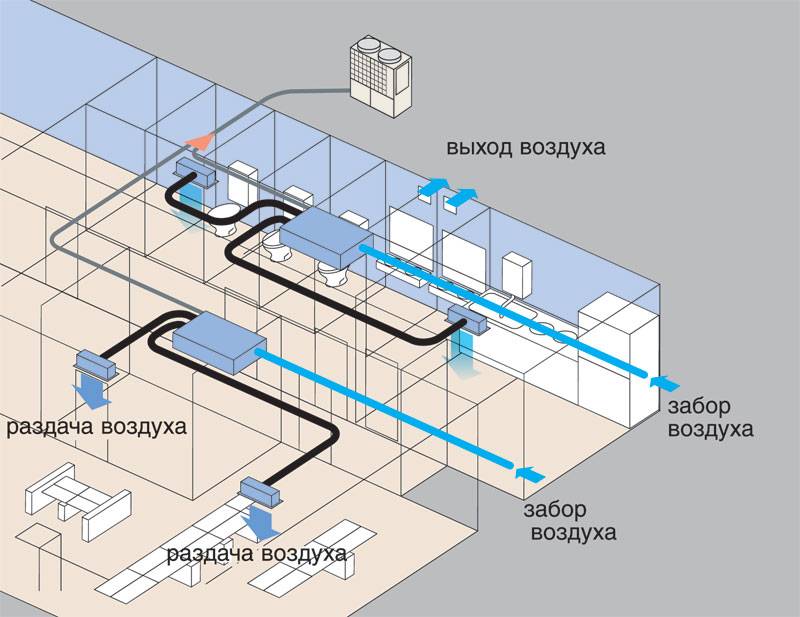

Мультизональные (VRF) системы

Для помещений с несколькими комнатами идеально подойдут мультизональные (VRF) системы с приточной вентиляцией. К одному внешнему блоку могут подключаться одновременно до 64 внутренних – канальных, кассетных, настенных или потолочных, которые можно комбинировать в зависимости от специфики помещений.

При этом, например, внутренние кассетные блоки имеют специальные отверстия, к которым можно подсоединить дополнительные воздуховоды, подающие свежий воздух. С канальными блоками все проще: достаточно подключить приточный воздуховод ко входящему воздуховоду блока. В этом случае они способны обеспечить подмес до 25% свежего воздуха. Для работы со 100% притоком свежего воздуха имеются внутренние блоки канального типа от 12,5 до 28 кВт с повышенным статическим напором, обеспечивающие распределение воздуха по протяженной сети воздуховодов.

Таким образом, некоторые типы внутренних блоков VRF-системы обеспечивают подачу и подмес свежего воздуха. Для удобства использования в системах предусмотрена возможность осуществления местного, центрального или комплексного управления для создания климатической установки со множеством внутренних блоков. VRF системы с приточной вентиляцией Dantex – высокоэффективные решения, обеспечивающие постоянный приток воздуха в помещение.

Система чиллер-фанкойл

Решением для больших объектов со множеством помещений, например, офисов, может стать использование системы чиллер-фанкойл Dantex с функцией подачи, подмеса и фильтрации свежего воздуха. Они относятся к промышленному оборудованию и обладают высокой мощностью и эффективностью работы и идеальна для создания подходящего микроклимата на объектах большой площади. Используется для задач охлаждения/нагрева воздуха с применением в качестве рабочего вещества промежуточного теплоносителя.

Фанкойлы, которые могут использоваться для подачи свежего воздуха, бывают нескольких видов – кассетные, канальные. Выбирать наиболее оптимальные следует, в первую очередь, ориентируясь на специфику помещения. Стоит отметить, что фанкойлы способны обеспечить подмес не более 25% свежего воздуха.

Работа системы характеризуется низким уровнем шума. Возможность подключения большого количества внутренних блоков предоставляет широкий спектр вариантов при построении системы кондиционирования.

Система чиллер-фанкойл Dantex обладает высоким качеством и доказанной эффективностью.

Откуда кондиционер (сплит-система) берет воздух?

Откуда настенный кондиционер (сплит-система) берет воздух, непосредственно с улицы или внутри помещения?

Из чего состоит холодильная система бытового кондиционер (он же сплит-система):

Сплит-система делится на три типа поступления воздуха:

приточные (приток воздуха идет снаружи);

рециркуляционные (работают только на внутреннем воздухе);

рекуперационные (совмещают оба метода).

Как работает система кондиционера:

жидкий фреон через вентиль по терморегуляции поступает в испаритель (;

фреон попадает во внутреннюю часть кондиционера, которая находится в помещении, расширяется, превращается в газ;

в газообразном состоянии фреон перемещается к компрессору, там сжимается под давлением, набирает температуру до 70-ти градусов, переносится в конденсатор, где проходит охлаждение фреона, из-за чего он переходит в жидкую форму;

тепло передается в наружную систему (с улицы);

фреон передвигается в терморегулирующий вентиль, далее в испаритель;

Пояснение:

1) система кондиционера устроена таким образом, что одна ее часть находится на улице, а другая часть системы — в помещении. Поэтому фреон «гуляет» с улицы в помещение по системе, а не сам по себе.

2) испаритель — этот испаритель для фреона в системе, а не тот, что увлажняет воздух людям в помещении

Всё очень просто внутренний и наружный блок, где расположены и там и внутри радиаторы и вентиляторы, соединены медными трубками, по которым циркулирует теплоноситель (ну или холодоноситель), когда он разряжается он становится холодным, а когда сжимается то горячим происходит это при помощи компрессора.

Если нужно охладить помещение, компрессор создаёт разряжение во внутреннем блоке (охлаждая его), а если наоборот нужно нагреть, то во внутренний блок подается давление и он становится горячим.

По поводу воздуха, так его и внутренний блок и наружный берут из окружающей среды, то есть наружный обдувает себя воздухом с улицы, а внутренний воздухом внутри помещения — воздух с улицы или наоборот попасть в помещение через сплит систему или кондиционер не может, для этого существуют вентиляционные и приточные системы!

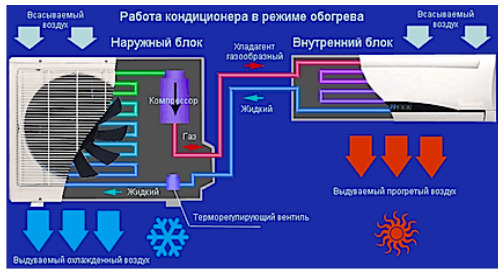

Вот картинка которая наглядно иллюстрирует работу сплит системы и её внутренние коммуникации.

Кондиционер — прибор для охлаждения воздуха. Берет он его оттуда, где установлен сплит — внутренний блок кондиционера. Как в холодильнике: холодильный агрегат охлаждает воздух внутри корпуса холодильника. Система кондиционирования, по сути, большой холодильник: внутреннее пространство холодильника — все пространство квартиры. Внешний блок кондиционера обычно выносится наружу, потому что он шумный и требует охлаждения. Вентилятор, который крутится на нем — охлаждает сам агрегат, а не поставляет воздух в помещение. Внешний блок кондиционера — компрессор, который гоняет по замкнутому контуру хладоген, который и охлаждает воздух помещения, при помощи вентилятора прогоняемый над трубками, в которых находится хладоген. Охлаждая воздух, хладоген нагревается сам, испаряется, возвращается во внешний блок кондиционера, остывает, конденсируется, гонится в помещение, охлаждает воздух. и т.д. Поэтому, для комфортной жизни требуется еще и система вентиляции, кроме системы кондиционирования. Бывают кондиционеры, совмещенные с приточной вентиляцией. Но воздух для охлаждения все равно берется в квартире, а не из вне.

Конечно лучше бы Вы озвучили какой конкретно кондиционер Вас интересует, или какая сплит-система.

Если в целом, то большинство кондиционеров ниоткуда не берут воздух, они охлаждают уже имеющийся воздух в помещении, то есть «гоняют»(охлаждают) воздух в помещении, без притока уличного.

Есть сплит-системы канального типа (их можно объединить с системой вентиляции) некоторые «навороченные» модели подмешивать до 30% обрабатываемого воздуха, то есть такие сплит-системы «берут» (см. выше о %) воздух с улицы.

А вот, так называемые «оконные» кондиционеры,

Опять же некоторые модели потолочных кондиционеров (по этой причине писал о том что надо знать конкретную модель), могут обеспечить до 15% подачи свежего воздуха с улицы.

Все параметры конкретных моделей кондиционеров и сплит-систем указаны в паспорте изделия, могут быть нюансы.

Источник

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:
- умеет управлять моим вентилятором по сигналу 1-10 В
- умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
- умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
- имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
Водяной калорифер Systemair VBC 200-2
Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В
Рециркуляционный насоса для малого контура

Параметры системы отопления:

Давление в системе отопления 6-10 Атм
Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

так выглядят электрический и водяной калориферы
щиток автоматики
смесительный узел

Фильтрация воздуха

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
ниже фото материала:
- Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
- NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
- NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
- NF400/P — как раз то, что надо
Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.
