Кондиционер своими руками: несколько вариантов, как сделать кондиционер в домашних условиях

Вакуумирование

Решая установить кондиционер дома своими руками, помните и об обязательном осуществлении вакуумирования. Такой процесс представляет собой комплекс действий, направленных на создание вакуума в трубках основной магистрали. Без этих мероприятий невозможно обеспечение работы кондиционера. Вакуумирование выполняется с целью удаление остатков пыли и влаги из труб. Делается это специальным насосом, подключаемым к системе с помощью манометрического коллектора и гибких шлангов.

Далее насос включают и на внешнем блоке открывают порт. После того, как манометрическая стрелка отправится в вакуум, следует закрыть порт и отключить насос. Выполнение этих действий займёт не более пятнадцати минут. Может осуществляться и более долгое проведение данной операции, но это уже необязательно. Не спешите выключать насос с манометром, поскольку стрелка может изменять своё положение. Так, к примеру, при её подымании можно говорить об отсутствии герметичности системы. Таким образом, следует выполнить проверку всех соединений в целом и вальцевание в частности.

Запускать хладагент можно только после удостоверения в том, что всё герметично, причём здесь не играет роли то, где установить кондиционер вы решили. Манометры, при этом, пока лучше оставить на своих местах. Первым делом необходимо открыть трубку, отвечающую за подачу, затем уже всасывательную трубку, после чего можно заняться фиксированием фреонового давления

Важно также не перепутать вышеуказанную последовательность действий.

Далее выполняется первый запуск системы, который произойдёт не сразу, придётся некоторое время подождать. Затем необходимо дать ему поработать примерно пятнадцать минут.

Это время отводится для полного распределения фреона по трубкам. Затем осуществляются контрольные измерения давления, и отключается насос, оснащённый манометровым устройством. На этом работы по установке сплит системы можно считать завершёнными.

Домашние кондиционеры и их владельцы могут сталкиваться с самыми разными видами поломок. И причины, источники тоже бывают разными. Это сложные устройства, состоящие из большого количества деталей и механизмов, потому и внимания требуют больше. Не рекомендуется устранять возникшие поломки самостоятельно, лучше обратиться к специалисту в almatymaster.kz.

Вентилятор + пластиковая тара.

• кулер;
• пластмассовая тара (три двухлитровые и три поллитровые);
• поролоновая лента.

Изготовление:

1. У двухлитровых емкостей нужно отрезать дно, просверлить внутри отверстия. В одном случае – снизу, в другом – сбоку.
2. Поролоновой лентой обмотать кулер (для фиксации, поглощения вибраций).
3. Разместить механизм между отрезанными частями так, чтобы внизу было дно бутылки с боковыми отверстиями.
4. У двух крышек от емкостей удалить дно.
5. Внутри двух поллитровых сбоку сделать отверстия, по диаметру равных горлышку.
6. Горлышко большой емкости вставить внутрь бокового отверстия маленькой, зафиксировать его внутри обрезанной крышкой (можно с помощью длинного ножа или другого инструмента).
7. Вторую, маленькую, зафиксировать с первой аналогичным способом. Теперь маленькие бутылки могут вращаться перпендикулярно своим основаниям.
8. К пластиковому коробу с кулером прикрепить третью поллитровую емкость со льдом.
9. Сверху накрыть все это двухлитровой бутылкой с двумя закрепленными маленькими.

Импровизированный самодельный кондиционер из пластмассовых бутылок готов к использованию. Воздушный поток регулируется вращением поллитровых емкостей по двум направлениям. Будет полезен маленькому помещению, при индивидуальном использовании.

Как функционирует обычный кондиционер?

Чтобы выявить сильные и слабые стороны самодельных охладителей, для начала не помешает разобраться в устройстве традиционных сплит-систем и понять, как они работают. Такая климатическая установка состоит из нескольких деталей и агрегатов:

• наружный и внутренний радиатор, называемый теплообменником;
• радиаторы соединены между собой медными трубками, где циркулирует газообразное вещество — фреон (техническое название — хладагент);
• на одной магистрали установлен компрессор, создающий избыточное давление и заставляющий фреон двигаться по трубкам и конденсироваться;
• во вторую магистраль врезан специальный расширительный клапан.

Устройство сплит-системы

Хладагент постоянно движется по замкнутому контуру, испаряясь в одном теплообменнике и конденсируясь в другом. Алгоритм переноса тепла выглядит так:

1. Во внутренний радиатор (он же — внутренний модуль сплит-системы) фреон попадает в жидком виде. Поток комнатного воздуха, нагнетаемого вентилятором, проходит сквозь рёбра теплообменника, отчего хладагент нагревается и испаряется. В этот момент происходит интенсивный отбор теплоты из воздушной среды помещения.
2. Дальше газообразный фреон попадает в компрессор, повышающий его давление. Цель — сжать вещество до такой степени, чтобы оно сконденсировалось в уличном радиаторе, где температура ещё выше, чем в комнате.
3. Попадая во внешний теплообменник, обдуваемый своим вентилятором, хладагент переходит в жидкое состояние и движется по трубке обратно в помещение. В момент перехода он отдаёт уличному воздуху забранное из комнаты тепло.
4. На обратном пути жидкий фреон проходит сквозь расширительный клапан, понижающий давление, чтобы он мог испариться во внутреннем радиаторе. После чего цикл повторяется.

Схема работы кондиционера

Как видите, устройство заводского кондиционера и принцип действия довольно сложный. Реализовать его в домашних условиях может технически грамотный специалист в данной области, но не рядовой пользователь. Да и на запчасти придётся потратиться. Самодельные конструкции охлаждающих устройств гораздо проще и дешевле в изготовлении.

Крепление блоков

Установка внешней части

В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:

• Блок не должен закрывать вид соседям
• Конденсат не должен стекать по стене
• Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание

Схема крепления кондиционера

При креплении наружного блока на балконе нужно так же соблюдать правила:

• убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
• при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене

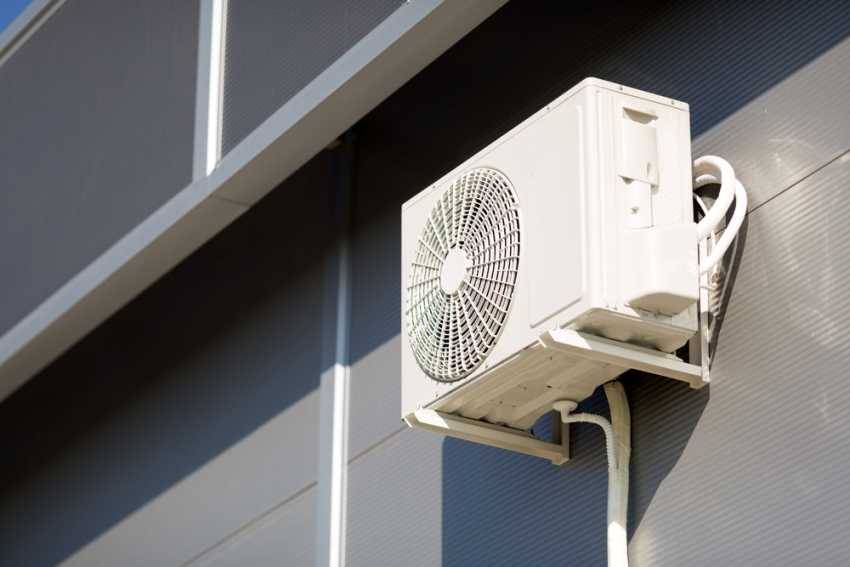

Установка модуля снаружи

Рекомендации по установке кондиционеров:

• Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
• Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
• Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
• Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм

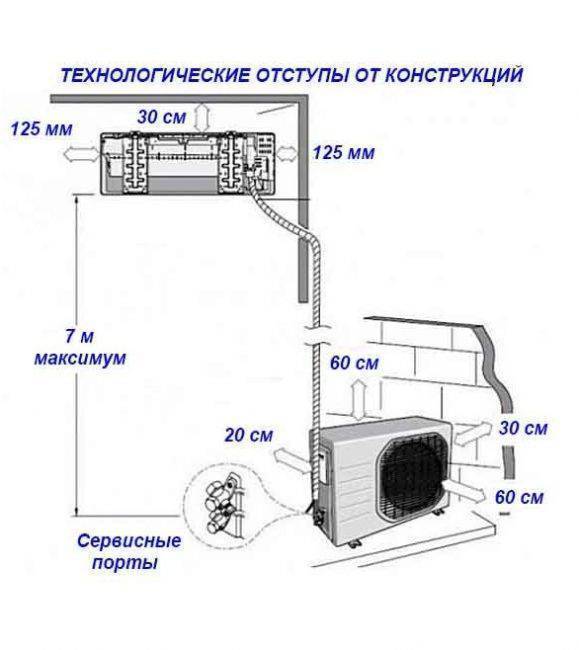

Отступы от краев стен

Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.

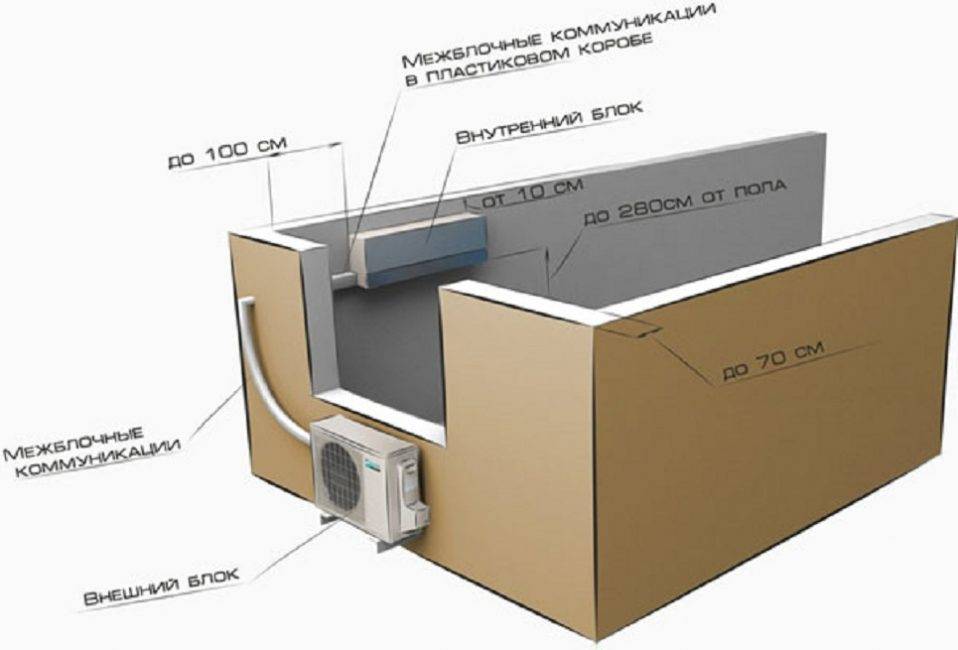

Крепление наружного и внутреннего блока, наклон и магистрали

Установка внутренней части

Установка внутренней части

Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.

Рекомендации по креплению устройства:

Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.

Пожалуй, самый простой кондиционер своими руками

Не смотря на свой простой вид — это настоящий кондиционер. Единственно он не самодостаточен. К нему еще необходим холодильник или любое другое устройство (или курьерская служба) способная генерировать лед в достаточных количествах. Хотя в некоторых случаях можно обойтись и простой водой.

Благодаря использованию готовых предметов, кондиционер имеет законченный, почти промышленный вид. Для более качественного охлаждения пространства его надо располагать как можно выше относительно уровня пола. И поскольку функция ведра не теряется после использования по назначению в кондиционере можно хранить сезонные вещи, которые вам не потребуются до следующего лета.

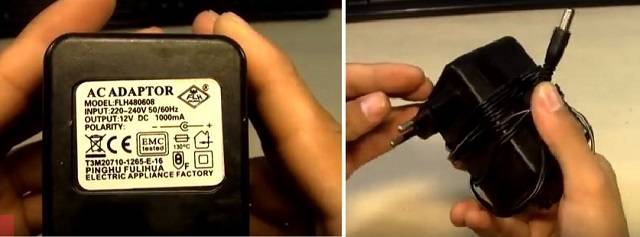

Автор использовал низковольтный вентилятор, это позволяет сделать кондиционер сделанный своими руками полностью автономным. Достаточно просто добавить в конструкцию солнечную батарею на проводе достаточно для расположения ее на окне с подходящими параметрами по напряжению и току. Это сделает ваш кондиционер еще и автоматическим. Он будет включаться когда светит солнце и отключаться на ночь, когда не так жарко.

Также вариант с солнечной батареей даст возможность использовать кондиционер и в походных условиях. Лед в таком случае может заменить ключевая вода (обычно она имеет температуру не более 11 градусов), но менять ее надо будет почаще по мере нагрева.

Далее от автора в машинном переводе:

Ок, откуда я родом, становится жарко. Настолько жарко, что пиво испаряется, пока в бутылке.

Также тот факт, что мой номер попадает много солнца днем не сделать прохладный вечер летом.

Будучи тем, кто я есть, Я взломал старую (недавно купил) ведро, чтобы создать USB-Кондиционер, если вы будете.

Базовое устройство агрегата

Приборы, предлагаемые в продаже, разделяют на следующие типы:

• компрессорные;
• испарительные.

Разделяются они по функциональности. Испарительные модели могут лишь увлажнять воздушные массы и охлаждать их. Компрессорные же способны и подогревать воздух, и охлаждать.

Конструктивные особенности компрессорных кондиционеров

Эти устройства наиболее распространены. Они встречаются повсеместно. Их встраивают в оконные проемы, они висят на стенах.

Принцип работы компрессионных кондиционеров

Компрессор. Отвечает за циркуляцию хладагента, двигающегося по контуру устройства.

Терморегулятор. Отслеживает текущий расход хладагента, проходящего по испарителю. Таким способом удается поддерживать заданный температурный режим.

Радиатор (конденсатор). Охлаждает и конденсирует хладагент фреон.

Испаритель. Его функция — превращать жидкость в пар, когда давление фреона резко снижается.

Вентиляторы. Их устанавливают и снаружи, и внутри кондиционера. Предназначены они:

• для активизации процессов теплообмена;
• чтобы направлять поток охлажденных воздушных масс.

Конструктивные особенности испарительного кондиционера

Устройство испарительного кондиционера

Работает прибор за счет испарения. Именно вода становится той жидкостью, что преобразуется в парообразное состояние. Когда работает испарительный конденсатор, вентилятор втягивает наружный теплый воздух, который тут же проходит сквозь фильтры. Эти фильтры систематически напитываются водой, поступающей из определенной ёмкости. Благодаря испарению воды, воздушный поток охлаждается и увлажняется. То есть готовится к поступлению в комнату.

Испарительный кондиционер-охладитель

Вариант для рукастых

Раз уж речь зашла о компьютерной технике, воспользуемся ей по полной программе. В этом примере мы не станем ограничиваться корпусным вентилятором — мы возьмем к нему в довесок сразу целый корпус с блоком питания. И раз уж мы решили подойти к делу с размахом — вместо жалких тряпок возьмем полноценный радиатор (например, отслуживший свое интеркулер с турбодизеля), самый большой, который только влезет в наш корпус.

Правда, и емкость с водой здесь должна быть уже посерьезнее, и скорее всего, в тот же корпус она не влезет. Но этот вариант может быть и почти стационарным, так что окажется вполне приемлемым выходом проложить гибкие шланги до источника воды и приемника (вспоминаем историю со скважиной).

Гибкие шланги крепятся к вводам радиатора посредством хомутов, сам радиатор к корпусу (как — зависит от взаимных размеров и снова вашей фантазии), и теперь вентилятор обдувает уже не какую-то влажную тряпицу, а полноценный теплообменный прибор! Еще будет нелишне все отверстия в корпусе закрыть сеточкой — в некоторых корпусах есть такие, штатные. Для остальных можно вырезать по размеру кусочки из антимоскитной сетки, а на ту, что перед корпусным вентилятором — пристроить тот самый фильтр из стального сита.

А в качестве бонуса мы получаем возможность регулировки скорости вращения вентилятора либо штатным регулятором на корпусе, либо самодельным переключателем 3.3, 5, 12 В — эти три линии идут от любого компьютерного блока питания, и завести их на переключатель не составит большого труда.

Как сделать домашний кондиционер своими руками: популярные схемы и инструкции

Жара, даже если её долго ждали, всё равно обрушивается на нас внезапно. Дожди, конечно, надоели, но и палящий зной выматывает и снижает трудоспособность. Хорошо, когда есть сплит-система, но о ней мало кто задумывается зимой или дождливой весной. А летом её покупка и монтаж оборачиваются дырой в семейном бюджете.

Некоторые умельцы решаются сделать домашний кондиционер своими руками, используя подручные средства и недорогие материалы. Идея сборки бюджетной самоделки достаточно привлекательна, но прежде чем приступить к ее реализации, необходимо оценить эффективность такого агрегата и изучить технологию его изготовления, согласны?

Предлагаем ознакомиться с разными вариантами сооружения домашнего кондиционера. Среди предложенных технологий вы обязательно выберите подходящее решение и сможете собрать охлаждающее устройство самостоятельно.Пошаговые руководства и фото-инструкции помогут в осуществлении задуманного.

Пластиковые емкости + вода

Использовать вентилятор для охлаждения воздуха в помещении можно совместно в пластиковыми емкостями.

Такой самодельный кондиционер сооружают из следующих подручных материалов:

• Емкости из пластика разной формы;
• Напольный вентилятор;
• Холодная вода.

Воду потребуется залить в закрывающиеся пластиковые сосуды. Предварительно рекомендовано отправлять их морозилку на ночь. Здесь можно воспользоваться одной хитростью — для предотвращения быстрого таяния льда нужно добавить в воду несколько ложек соли.

Как сделать самодельный кондиционер из подручных средств:

1. Установить вентилятор рядом со столом или тумбой;
2. Перед ним выставить наполненные ледяной водой пластиковые сосуды. Расстояние между ними должно быть не более 3-4 см;
3. Включить вентилятор в сеть питания.

Нормализация климата в помещении происходит за счет того, что тающий лед забирает тепло из воздуха, делает его прохладным, а вентилятор распространяет воздух по всему помещению. Чтобы показатели температуры не повышались, нужно менять сосуды с водой каждые 3-4 часа.

Если у пользователей не получается выставить пластиковые емкости на столе, их можно повесить с задней стороны вентилятора. Такая домашняя климатическая система изготавливается быстро, не занимает много места в комнате, функционирует без лишнего шума. Недостаток конструкции заключается в необходимости регулярно менять сосуды с водой.

Охладитель воздуха из пятилитровой бутылки

Этот кондиционер из пластикового сосуда имеет более сложную конструкцию. Для его сооружения потребуется немного больше времени.

В процессе пользователю понадобятся следующие материалы:

• Две пятилитровые бутылки из пластика;
• Острый нож или ножницы;
• Электровентилятор (можно взять из старого компьютера);
• Блок питания с напряжением не более 5 В;
• 3-4 пластиковых бутылки.

Как соорудить домашнюю сплит-систему:

1. Изначально потребуется отрезать на двух пластиковых бутылках горловину. При этом на одной бутылке отступ для обрезания от верха должен быть меньше, чем на другой. По итогу должна получиться пластиковая крышечка, надетая на вторую обрезанную бутылку;
2. Вторую горловину необходимо использовать для изготовления раструба, его потребуется вставить в верхнюю часть пластиковой крышки, которая надета на обрезанную бутылку;
3. На боковой части бутылки необходимо вырезать круглое отверстие, на которое будет крепиться вентилятор;
4. Установить вентилятор от компьютера в полученную дырку так, чтобы во время его работы поток воздуха направлялся вовнутрь пластикового сосуда;
5. Убрать верхнюю крышечку с обрезанного сосуда, наполнить его 2-3 бутылками с водой. Для большего охлаждающего эффекта их нужно предварительно выдержать в морозилке в течение 3-4 часов;
6. Накрыть кондиционер пластиковой крышечкой.

Для охлаждения помещения нужно включить вентилятор в сеть. Уже через несколько минут хозяева могут заметить, что сооруженный прибор выдает потоки холодного воздуха. Воду потребуется периодически менять.

Пользователи должны учитывать то, что при повторной заморозке жидкости и в одних и тех же бутылках их стенки могут растягиваться и становиться слабыми. Поэтому через каждые 2-3 раза потребуется заменять не только воду, но и сами сосуды, в которых она находится.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Выбор места

Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих

При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования

Начнем с технических требований. При выборе места расположения внутреннего блока учитываем такие требования:

• от блока до потолка — не менее 15 см (у некоторых производителей не менее 20-30 см);
• до стены сбоку — не менее 30 см;
• до препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

Распространенные варианты установки кондиционеров

Наружный блок обычно ставят обычно возле окна или на открытом балконе, если он есть. На застекленном балконе/лоджии возможна установка на ограждении (если оно имеет достаточную несущую способность) или рядом на стене. Если живете вы на первом или втором этаже многоэтажки, наружный блок стараются поставить выше уровня окна — подальше от прохожих. На более высоких этажах можно располагать под окном или сбоку.

Если установка кондиционера своими руками планируется в частном доме, выбирается место обычно исходя из несущей способности стен. При наличии вентилируемого фасада можно применить особое крепление или навесить блок на цоколь, если он есть.

При выборе места расположения блоков сплит-системы, необходимо также помнить о том, что в большинстве случаев нормируется минимальное и максимальное расстояние между блоками. Конкретные цифры зависят от производителя. Например, минимальное расстояние может быть 1,5 м , 2,5 м (разные модели Daikin) и даже 3 метра (Panasonic). У некоторых производителей минимальная длинна не регламентируется, то есть может быть любой. В этом случае вы можете установить блоки «спина к спине». Монтажники такой способ монтажа называют «бутерброд».

Начинается монтаж кондиционера своими руками с выбора места его расположения

Чуть проще ситуация с максимальным расстоянием между двумя блоками. Оно обычно составляет 6 метров. Может быть и больше, но тогда потребуется дополнительная дозаправка системы фреоном, а это — дополнительные расходы, и немалые. Потому стараются вложиться в требуемые 6 метров.

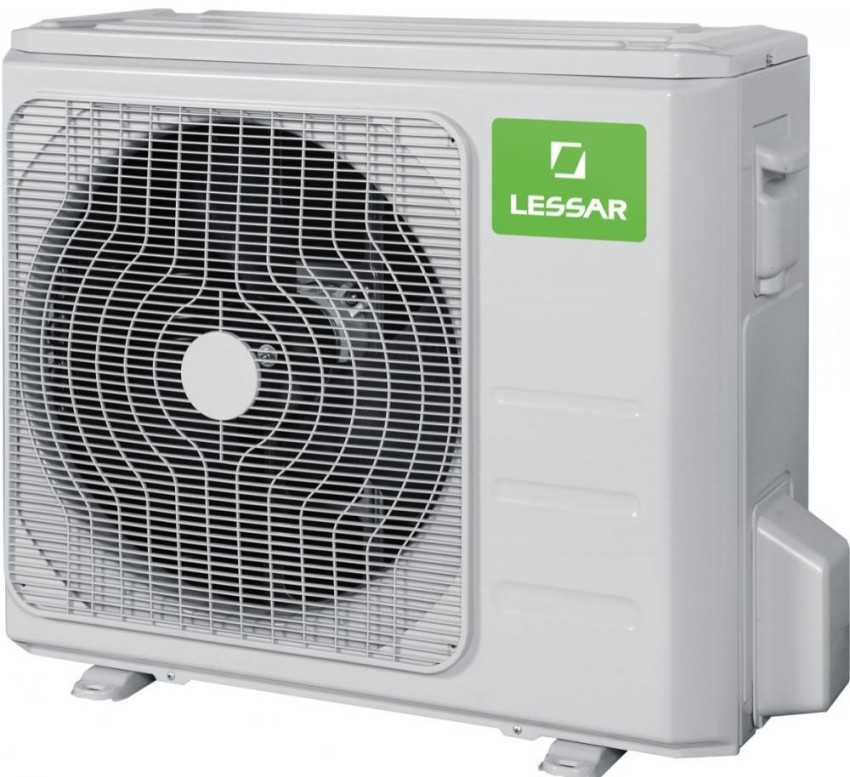

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

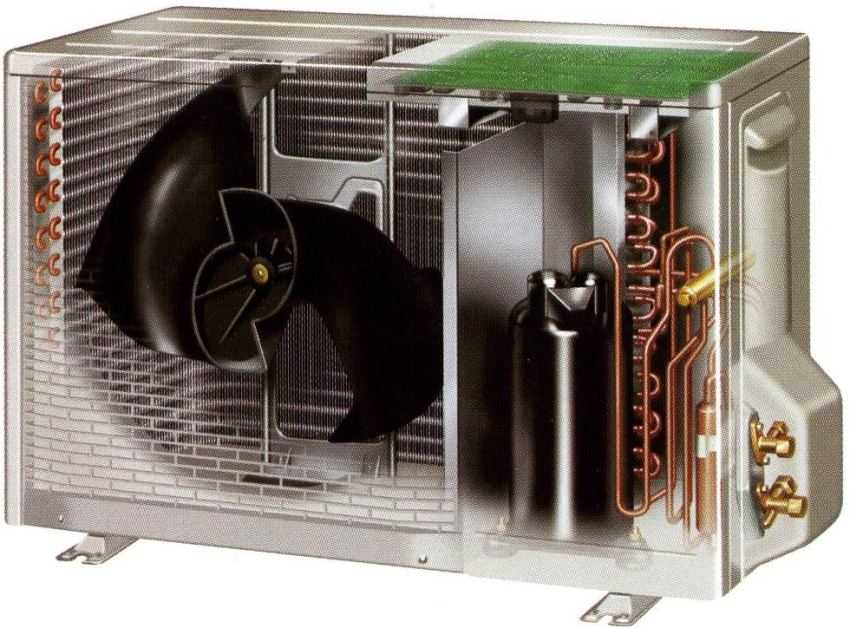

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.
