Зазор под коньком: как его перекрыть?
Любая коньковая планка имеет плоскую подошву, которой он крепится к волновой поверхности металлочерепицы. В результате в стыке формируются зазоры. С одной стороны это положительный момент, позволяющий воздуху циркулировать в подкровельном пространстве и обеспечивать качественную вентиляцию.
С другой стороны в открытые зазоры под коньком могут попадать атмосферные осадки (дождь и снег), накапливание которых приводит к гниению деревянных конструкций, намоканию утеплителя.
Поэтому, чтобы защитить подкровельное пространство от атмосферной влаги, мусора и насекомых, но не перекрыть воздухообмен (вентиляцию), между планкой и металлочерепицей монтируют либо уплотнитель, либо специальный аэроэлемент конька. Рассмотрим виды и свойства каждого из этих материалов.
Принцип действия коньковой вентиляции
Коньковая вентиляция действует по принципу конвекции (перемешивания) воздушных масс. Теплый насыщенный влагой воздух, идущий из внутренних помещений дома, поднимается вверх, в направлении конька крыши. Там он стремиться найти выход наружу. И находит его при наличии отверстий в коньке (то есть при наличии вентилируемого конька).
Однако, просто обеспечив перфорацию в коньке, невозможно добиться проветривания подкровельного пространства. Любая система вентиляции запускается только при наличии вытяжки и притока воздуха. Если за вытяжку отвечает вентилируемый конек, то для притока холодного воздуха используются зазоры, оставленные в области карнизных свесов.
Для этого в подшивке свесов используют перфорированные софиты или вентиляционные решетки. Теперь все ставится на свои места. Холодный воздух заходит через продухи в свесах, нагревается и насыщается влажным паром. Затем постепенно поднимается вверх в направлении конька и выходит наружу. Создается тяга и новая порция холодного воздуха втягивается через продухи. Таким образом обеспечивается непрерывный круговорот воздушных масс и проветривание подкровельного пространства.
А зачем вообще необходимо проветривание подкровельного пространства? Может быть, можно обойтись и без него? Пусть теплый влажный воздух поднимается вверх и остается там… К сожалению, такой вариант грозит многими неприятностями: протечками кровли, ухудшением теплоизоляционных свойств утеплителя, гниением деревянных элементов (стропил, обрешетки), порчей битумной черепицы.
Дело в том, что теплые влажные пары, поднимающиеся вверх и не нашедшие выхода наружу, при разнице температур на улице и в помещении конденсируются в подкровельном пространстве. Пар образует множество микроскопических капелек воды, которые оседают на обрешетке, стропилах, утеплителе. В результате стропильная система начинает гнить, утеплитель разрушается.
Зимой скопление теплого воздуха в подкровельном пространстве приводит к большой разнице температур на внутренней и внешней поверхности кровли. Снег на такой крыше периодически подтаивает, образуя наледи и сосульки. Это становится причиной протекания битумной черепицы, ее отсыревания и растрескивания.
Следует отметить, что сооружение вентилируемого конька (и вообще системы принудительной вентиляции) более актуально для теплых чердаков и жилых мансард, то есть там, где в подкровельном пространстве заложен утеплитель. Холодные чердаки прекрасно вентилируются через слуховые окна.
Таким образом, вентиляционная система для мягкой кровли с теплым чердаком или жилой мансардой является обязательной. И самый эффективный способ ее обустройства — сооружение вентилируемого конька, позволяющего проветривать подкровельное пространство по всей его протяженности.
Как отремонтировать коней своими руками
Ребро кровли подвержено воздействию ветров и других климатических факторов. Поэтому часто возникают такие повреждения, как отрыв элементов конька, деформация, трещины. В таких случаях необходим ремонт, который проводится с использованием страховочного пояса. Перед работой следует оценить повреждения, подготовить новые элементы конька, крепёж. Далее проводятся манипуляции на крыше, то есть повреждённые детали и уплотнитель убирают, фиксируют на их место новые составляющие ребра. При необходимости конёк заменяют полностью.
Ремонт конька проводят с учетом конструкции этой зоны
Если произошло гниение конькового бруска, то уголок полностью убирают и производят замену деревянной части ребра. В процессе работ устраняют скопившуюся пыль из вентиляционных отверстий этой зоны.
Фотогалерея: варианты коньков из разных материалов
Устройство конька крыши не отличается сложной технологией, но важно правильно подобрать вариант ребра. Для этого учитываются свойства материалов, техника монтажа и комплекс других факторов
Процесс закрепления конька своими руками
- на плоской стороне бруса сверлится два отверстия;
- на продольной оси горба бруска тоже сверлится два отверстия.
Важно знать, что отверстия необходимо сверлить так, чтобы на отворотах они проходили через гребни волн металлочерепицы. Правильно начинать установку коньковой конструкции с одного из ее торцов, при этом смонтировав поверх торцевых планок
В процессе укладки плоского конька необходимо обязательно состыковывать все детали с нахлестом в 10 см (или больше).
В случае монтажа полукруглого конька следует производить состыковку только по линиям штамповки.
Зима, мороз, каникулы – самое время воспользоваться возможностью отдыхать активно! И как тут не вспомнить о зимнем спортинвентаре – о лыжах и коньках! Рассмотрим, что необходимо сделать, чтобы подготовить их для прогулок и катания.
Элементы для разных видов крыш
Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.
При монтаже конька используют уплотнители
Полукруглый конёк для металлочерепицы
Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.
Профильные элементы имеют оптимальную форму
Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.
Универсальные ленты просты и удобны в применении
Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.
Саморасширяющиеся ленты имеют клеящийся слой
На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.
Профиль для поликарбоната
Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.
Профили хорошо сочетаются с дополнительными материалами
Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.
Элемент для вальмовой кровли
Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.
Полукруглый конёк хорошо дополняет вальмовую кровлю
Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.
Кровельный конёк из дерева
Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы
Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.
Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу
Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.
Конёк для крыши из гибкой черепицы
Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.
Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией
Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.
Элемент для крыши из шифера
Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.
Конёк для шифера может иметь полукруглую форму
При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

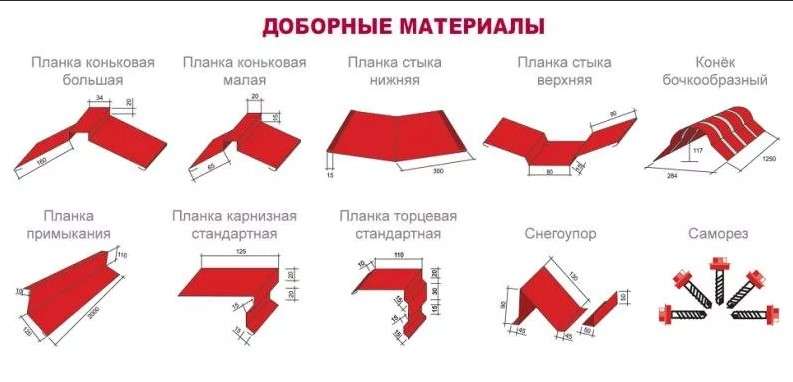

Виды профиля
Материал для конька выбирается исходя из конструкции кровли
Тип конька выбирается исходя из материала кровли с учетом дизайнерского стиля дома. На крыше из типографской натуральной черепицы металлический конек на оцинкованной крыше смотрится неуместно, но вполне подойдет полукруглый вид, выполненный с крашенным железным профилем в тон покрытия пола. Для стиля минимализм не подходят вычурные фигурные коньки с ребрами, напоминающими керамические элементы.
Для металлических крыш (титан-цинковые, стальные, алюминиевые, медные) коньковые сетки располагаются настолько высоко, что закрывают волнистые формы кровельных листов. Используются готовые металлические заглушки и соединительные элементы, а под профиль монтируется фигурная или клиновидная самоклеющаяся прокладка. Длина конькового профиля всегда составляет два метра, но фабрики производят полосы разных размеров по индивидуальному заказу заказчика.

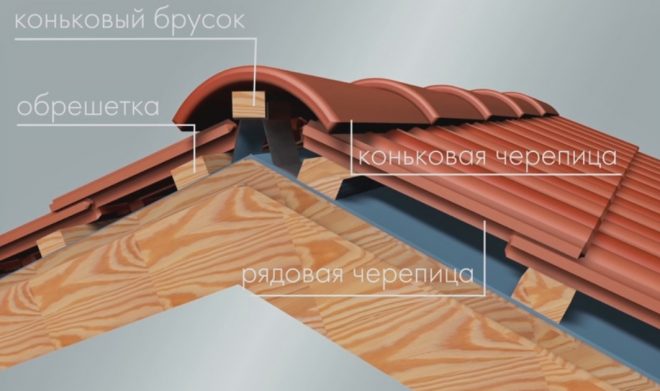

Керамическая черепица

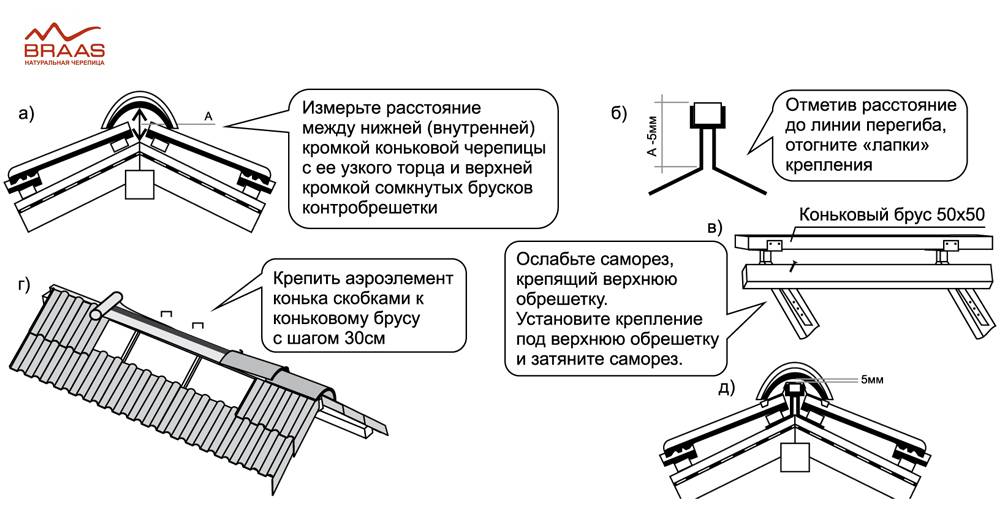

Гребень для керамической плитки
Производители натуральной черепицы заботятся о линии верха в едином стиле и изготавливают детали для коньковой крыши. Отдельные звенья размещаются одно за другим и выравниваются по краю гребня. Предусмотрены правая и левая коньковая плитка, в зависимости от конструкции откосов.
Технология приготовления:
- на опоры монтируется балка, чтобы она не перекрывала вентиляционный зазор, который составляет не менее 1 см между поверхностью откоса и стыками коньковой плитки;
- установите сверху на балку кронштейны или рейки для фиксации коньковой планки;
- на древесину укладывается фирагол (защитная лента от атмосферных осадков), края которой приклеиваются к верхнему краю плитки на откосах.
Вначале монтируются торцевые заглушки, затем по очереди устанавливаются керамические элементы, соединения фиксируются саморезами особой формы.
Шифер
Для шиферной кровли подойдет конек из оцинкованной стали
Шиферные доски устанавливаются по аналогии с теми, что используются для металлочерепицы, но применяется недорогая оцинковка, а для крепления используются гвозди из шифера. Элементы монтируются так, чтобы выступающие края следующего слоя находились в направлении преобладающего ветра в районе строительства и не поднимались встречным током. Промежутки между полосой и впадинами волн заделываются раствором цемента и песка.

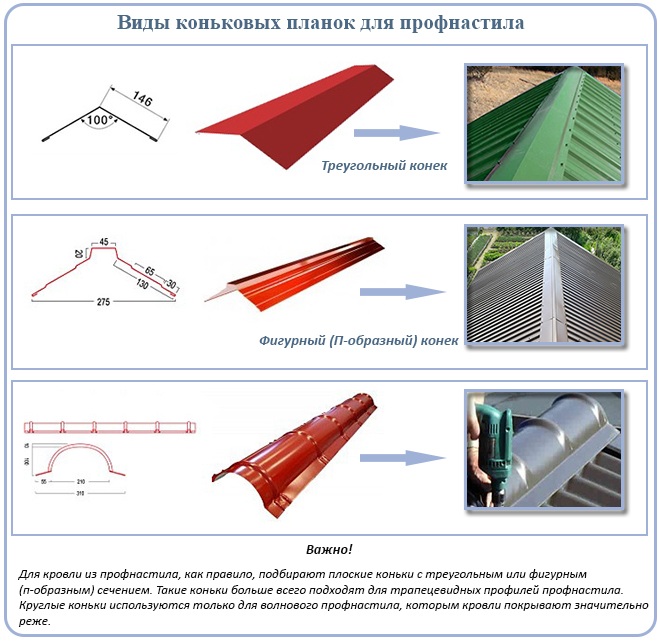

Металлочерепица, профнастил
Эти покрытия сочетаются с тонким металлическим профилем, окрашенным стойкими полимерными составами. Металлочерепица имеет выразительные формы, поэтому для нее используются полукруглые ребристые полосы, подчеркивающие рельеф. Аналогичные ребра ставят на гофрокартон и композитную черепицу.
По коньку кровли делается предварительная разметка для установки. Вытяните нейлоновый шнур, чтобы сохранить горизонтальное положение. Монтаж начинается с торца так, чтобы край отделочной полосы выступал за пределы бруса на 3 см. Стыковка производится по выступающим печатным ребрам. Крепежная фурнитура прикручивается к гребню волны электродрелью.
Мягкая рулонная кровля
Гребень для битумной черепицы изготавливается из аналогичного материала
На битумную черепицу, кровельные мембраны и ондулин укладывают вентилируемый конек для мягкой кровли из того же материала. Верхние элементы предоставляются производителями одновременно с основной подкладкой или рабочими, вырезанными из самого материала.
Вспомогательные слои мастики, армированной стекловолокном, прикрепляют к вершине откосов перед укладкой последнего слоя мягкой кровли. Первый слой укладывается перпендикулярно коньку, а уклон преодолевается на 30 см. Вторую прокладку делают в поперечном направлении и перекрывают предыдущий слой на 15 см.
С нижней части полос снимается упаковочная пленка, изделие складывается пополам и монтируется по краю крыши. Для крепления берут кровельные гвозди, при кладке доски перекрывают. После приклеивания участок конькового элемента прогревают феном или специальной горелкой.
Основные варианты подшивки крыши и их характеристика
Существует множество материалов, используемых при подшивке крыши. Выбор того или иного варианта зависит от индивидуальных особенностей здания, материала, из которого оно выполнено, личных предпочтений хозяев и т.д.
Главное требование к каждому из вариантов подшивки — обеспечение надежности и защиты карнизных участков от атмосферных и внешних воздействий. Кроме того, на данном участке должна быть обеспечена правильная и качественная вентиляция. Кроме того, материал, с помощью которого будет выполнена подшивка должен оставаться неизменным на протяжении длительного периода времени.
Предлагаем ознакомиться с основными материалами для подшивки крыши и их особенностями:
- Подшивка крыши профнастилом — данный материал имеет вид оцинкованной стали, на которую нанесено полимерное покрытие. Именно с его помощью удается обеспечить защиту материала от внешних факторов и получить цвет или нужный оттенок. Именно, благодаря наличию оцинкованной стали профнастил отличается высокими жесткостными и прочностными характеристиками. Для того, чтобы обеспечить необходимую вентиляцию с помощью перепадов между волнами выполняется небольшой зазор. Существует множество вариантов панелей по ширине, поэтому все работы проводятся достаточно быстро и просто.
Софит для подшивки крыши — данный материал имеет форму пластиковых панелей, которые применяются непосредственно в процессе подшивки крыши. Данный отделочный материал достаточно схож с сайдингом. Но, все же между ними существует несколько отличий, прежде всего, это толщина пластика, которая у софита гораздо выше. Кроме того, на софите имеются специальные перфорированные участки, которые способствуют улучшению вентиляции в подкровельном пространстве. Пластик, из которого изготовлен софит отличается наличием ультрафиолетовых стабилизаторов, которые делают его более стойким перед воздействием солнца. Данные панели требуют перпендикулярной, а не продольной установки.
- Подшивка крыши вагонкой из дерева — при выборе данного материала для выполнения работ, следует очень тщательно следить за качеством древесины. Так как некачественная вагонка не сможет прослужить владельцам дома на протяжении длительного периода времени. Кроме того, следите за толщиной материала, который не должен быть слишком тонким, также проверьте его влажность. Слишком влажное дерево со временем начнет гнить, а пересушенное — растрескается. Перед установкой, желательно, чтобы вагонка пробыла на свежем воздухе около месяца, аклиматизировалась и приспособилась к внешним раздражителям.
- Подшивка крыши деревом — для этих целей чащ всего используют струганную обрезную доску, между которой оставляется зазор в 15-20 мм. Главным преимуществом такой системы является отменная вентиляция, которая позволяет предотвратить скопление влаги в подкровельном пространстве.
- Использование пластиковой вагонки для подшивки крыши также возможно. Стоимость такой отделки будет самой низкой. Учтите, что выбирать необходимо влагоустойчивые варианты вагонки. Кроме того, для фиксации стыковых участков, потребуется наличие специальных уголков из пластика.
Конструкция конька для кровли
Конёк для кровли представляет собой длинный элемент, монтирующийся на область соединения кровельного покрытия. Деталь может быть в форме угла, полукруга, фигурного элемента. Такое ребро крыши монтируется горизонтально, но листы кровельного материала не должны быть герметично соединены под коньком. Это необходимо для создания вентиляционного зазора, обеспечивающего циркуляцию воздуха.
Вентиляционный зазор обязателен при устройстве конька
При устройстве элемента используют специальный уплотнитель, предотвращающий проникновение холодного воздуха, но обеспечивающий выведение влаги. Конёк крепится на стропильную системы кровельными саморезами с уплотнительной вставкой.

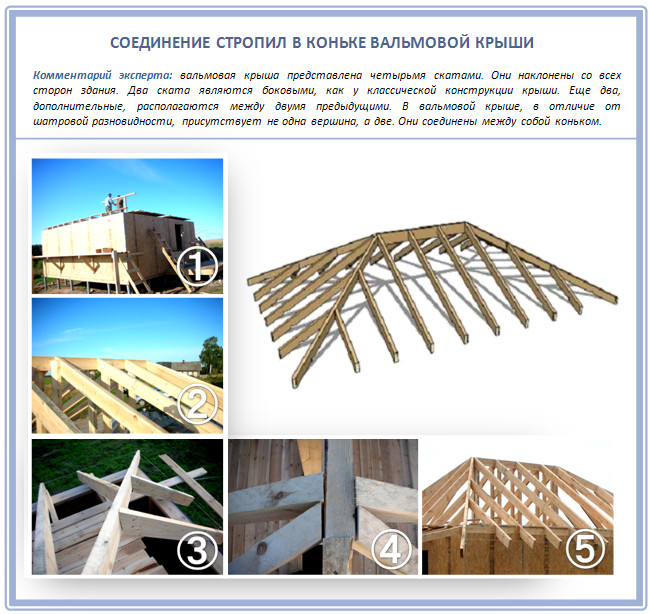

Вальмовая крыша
Сценарий сращивания стропил этих крыш совершенно отличен, поскольку в конструкции присутствуют новые детали – накосные стропила, ставящиеся, следуя определенной технологии. На коньке эти детали фиксируются методом врубки и дополнительно закрепляются с помощью стяжек и ригелей.
При единственном прогоне вальмовой крыши его диагональная стропила должна иметь опору на прогонную консоль, тогда как консоли должны выходить на 15см за пределы консольной рамы. Если прогонов в коньке два, к стропилам следует пришить обрезок доски – прибоину – толщиной около 5см. На нее-то и станут опираться стропила диагональные и накосные.
Опирающиеся на наружную ендову стропила бывают накосными и диагональными, а последние длиннее обычных. Они являются опорой нарожников – укороченных стропил скатов. В подобных случаях на накосные стропила действует нагрузка, вдвое превышающая ту, которая ложится на стропила обычные.
Длина этих диагональных стропил превосходит длину стандартных досок, поэтому их следует спаривать. Это позволяет:
- возложить удвоенную нагрузку на удвоенное сечение;
- сделать балку длинной, не разрезанной;
- унифицировать размеры используемых деталей.
Таким образом, благодаря одновысотным доскам в коньке, упрощаются конструктивные решения для вальмовых крыш.
Многопролетность обеспечивается путем установки одной или двух опор под каждую накосную стропилу, поскольку они являются неким продолжением наклонившегося и раздвоенного прогона конька. Поэтому сращивание этих досок в длину должно производиться так, чтобы удаление стыков от центра опоры составляло 15м. Длину стропил следует подбирать, исходя из длин пролетов, а также количества опор.
Данный узел должен выполняться так:
А так работа выглядит на фото:
Этапы установки конька
Этапы установки конька.
Проведение операций по осуществлению монтажа конька — неотъемлемый и самый важный этап строительных работ. Если он установлен неправильно, то под кровельный материал и элементы стропильной системы будет проникать влага, разрушая конструкцию.
Установка конька начинается только после того, как закончены все остальные работы по подготовке кровли: расчет высоты, утепление, водо- и пароизоляция и т.д.
Стоит иметь в виду, что эта работа может быть выполнена специалистами, но можно обойтись и своими силами с тем же успехом. Поэтому решать, кто будет проводить монтаж, предстоит самому владельцу дома.
Элементы укладываются над щелью, которую образуют скаты, и закрепляется. Что для этого нужно использовать, зависит от выбранного материала: металлические скобы, саморезы, растворы и т. д. При использовании гвоздей и саморезов необходимо следить, чтобы они зацеплялись за обрешетку, пройдя через сам конек и кровлю.
Чтобы упростить монтаж, рекомендуют во время установки стропил в месте будущего крепления положить дополнительную доску или брус.
После монтажа первого конькового элемента устанавливают второй, при этом нужно сделать заступ. Это позволит улучшить гидроизоляционные свойства конька. Заступ должен быть более 20 см. Похожим образом закрепляются все остальные части вдоль стыка.
Кровельный конек обязательно должен быть оснащен отсеком, через который будет проходить вентиляция кровли. Без него начнет скапливаться лишняя влага.
В случае когда крыша имеет не две, а более скатов, на всех необходимо установить конек
Особое внимание уделяется первому и последнему элементам, так как на них оказывается большая ветровая нагрузка
Особенности монтажа листов на крышу
Профнастил – материал, который не «дышит». Сквозь него не будут происходить процессы воздухообмена и испарения конденсата. Последний будет в обязательном порядке скапливаться под кровлей и негативно воздействовать на другие использованные во время строительства материалы
Поэтому во время обустройства кровли важно озаботиться и укладкой гидроизоляционного/теплоизоляционного слоя и созданием вентиляционных каналов
Пирог крыши из профнастила
Сам по себе профнастил отлично отводит влагу, которая во время дождя или снега будет пытаться попасть в дом. Но, тем не менее, материал во время крепежа теряет герметичность в местах вкрутки саморезов и без гидроизоляционного слоя просто не обойтись. Для укладки гидроизоляции подойдет любой материал этого типа, он кладется на обрешетку снизу вверх до монтажа профнастила с нахлестами отрезов минимум в 10-15 см. При этом все стыки слоев гидроизоляции должны быть проклеены и надежно загерметизированы.
Капельник — стартовый доборный элемент кровли из профнастила
Установка капельника на крышу частного дома
Чтобы конденсат мог испаряться из-под кровли, обустраиваются вентиляционные каналы. Это обычные зазоры между обрешеткой и гидроизоляционным слоем
Важно проследить, чтобы они не были забыты
Профнастил, если его длина и габариты крыши позволяют, крепится на обрешетку, закрывая собой полностью часть крыши от конька до карниза. Если же площадь кровли так велика, что нужного размера профлиста даже не существует в продаже, то придется отдельные детали материала укладывать внахлест друг на друга. При этом монтаж ведется обязательно снизу вверх, то есть от карниза по направлению к коньку.
Монтаж профнастила у дымоходной трубы
Листы профнастила крепятся к обрешетке специальными кровельными саморезами (размер –4,8х0,38 мм), между собой их можно соединять особыми кровельными заклепками. Гвозди использовать ни в коем случае нельзя. А саморезы должны вкручиваться ровно, без наклонов.
Структура самореза для профнастила
Крепление саморезов для профнастила
Саморезы вкручиваются обязательно только в тех местах, где волны покрытия прилегают к обрешетке. Средний расход крепежа составляет около 6-8 элементов на 1 м2 профнастила. На крайних брусках обрешетки крепеж листа происходит по всей длине гофры, тогда как на остальном листе крепеж осуществляется через одну гофру. Шаг между саморезами не должен превышать 50 см. Оптимальный вариант – 30-40 см.
Эксплуатация и отделка конька на крыше дома
При обустройстве кровли и монтаже конька часто используется уплотнитель, представляющий собой полимерную ленту с самоклеящимся слоем. Этот материал позволяет исключить такие последствия, как попадание снега, пыли или влаги под внешний кровельный слой. Приобрести уплотнитель можно в магазинах строительных товаров, а производители выпускают различные варианты таких лент.
Уплотнители имеют разнообразные формы, что делает выбор легким
Правильное сооружение конька является залогом хорошей защиты конструкции кровли от деформации, гниения. После окончания строительных работ конёк можно украсить, дополнив дизайн здания. Для этого используют следующие решения:
- украшение конька резными деталями оптимально для деревянной кровли. На металлической можно использовать кованные элементы, которые крепятся саморезами к торцам конька или вдоль ребра;
Резные детали оптимальны для здания в русском стиле
Фигуры из дерева подходят для любой крыши
Флюгер не только украшает кровлю, но и является функциональным
Инструменты и материалы для монтажа
Монтаж планок — операция несложная. Для ее выполнения потребуются:
Инструменты для монтажа конька.
- Лестницы, которые имеют уступы и зацепы. При их отсутствии из подручных материалов сооружают временные площадки для работы.
- Уровни, угольники.
- Шуруповерт с насадками под специализированные саморезы. При плотных материалах может потребоваться дрель.
- Молоток. Если планка крепится на шиферное покрытие.
- Болгарка или ножницы для металла. Используются для порезки материала (по мере необходимости).
- Пароизоляционная пленка.
- Стойки для громоотвода.
- Уплотнительные элементы. Для подкладки под планку и под крепежные метизы.
- Герметик.
- Шиферные гвозди. Чтобы крепить планки на шиферном перекрытии.
- Нож строительный.
