Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.
Выбираем материал для обвязки
Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.
Варианты изготовления обвязки:
- Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
- Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
- Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
- Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.
Что нужно сделать при заливке фундамента?
Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.
Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.
Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится
При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.
После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .
Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.
Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.
Монтаж нижней обвязки
Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.
К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.
Видео по теме «Как сделать нижнюю обвязку каркасного дома «:
Технология в зависимости от типа фундамента
Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.
Свайный или столбчатый
Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов. Подчас они значительно отличаются друг от друга.
Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:
- Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
- Раскладка бруса или досок по местам установки.
- Из бруса делается обвязка углов каркасного дома вполдерева.
- Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
- Угловые соединения усиливаются гвоздями, шурупами или болтами.
- Крепятся лаги с нужным шагом.
Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.
Ленточный
В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще. Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.
Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:
- На ленту укладывается слой гидроизолятора.
- Изготавливаются гнезда для угловых соединений.
- Брус или обрезная доска крепится на шпильки, болты или анкеры.
- Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
- Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.
Плитный
Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен. Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.
В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:
- Укладка сплошного гидроизоляционного покрытия рулонными материалами.
- Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
- Настилается черновой пол, образуя площадку для сборки каркасов стен.
- Разметка, сборка стен.
В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:
- Делается гидроизоляция плиты.
- Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
- Установка бруса, соединение углов, проверка параллельности и горизонтали.
- Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.
Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.
Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги
Отверстия для пробок внутри следует покрыть битумом.
Узлы каркасного дома
Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.
Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка. В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.
Вариант формирования стены
Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.
Цены на теплоизоляционные материалы
Теплоизоляционные материалы
Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его
Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты
Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.
Типы стропильных систем
Расчёт конструкции важно производить учитывая:
- положение дома и его высоту – для уменьшения эффекта «паруса»;
- климат в регионе, особенно влияние ветров;
- используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов. В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.
Устройство крыши
Виды обвязки
Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.
Существуют следующие виды:
Деревянная
Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.
Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.
Достоинствами такого решения являются:
- Простота обработки, доступность материала.
- Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
- Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Недостатками деревянных видов обвязки можно считать:
- Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
- Пожарная опасность древесины.
- Возможность порчи материала насекомыми или грызунами.
Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.
Металлический ростверк
Обвязка металлом требует использования сварных работ.
С точки зрения монтажа она обладает заметными преимуществами:
- Высокая скорость соединения.
- Прочность, устойчивость ко всем возможным нагрузкам.
- Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.
Наряду с достоинствами, металлическая обвязка обладает недостатками:
- Склонность металла к коррозии.
- Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
- Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.
Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.
Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.
Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.
Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.
ВАЖНО!
Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.
Бетонная
Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.
Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.
При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.
Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.
Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.
Достоинствами такой конструкции являются:
- Обеспечение максимальной несущей способности системы.
- Независимость от климатических или погодных условий.
- Относительно низкая потребность в периодическом обслуживании.
- Долговечность, надежность материала.
Недостатками бетонных элементов являются:
- Сложность создания, необходимость выполнения разных последовательных этапов работ.
- Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
- Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.
Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат
ОБРАТИТЕ ВНИМАНИЕ!
Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.
Критерии качества
После того, как вы проверите материал на отсутствие изъянов, следует обратить внимание на остальные, не менее важные критерии. Главными показателями качества можно считать сортность, влажность древесины, возраст и размер изделия (досок)
Древесные сорта
По государственным РФ стандартам выделяют 4 главные сорта пиломатериалов. Качество дерева по сортам определяют так:
- Первый сорт – материалы высшего качества, в которых нет каких-то изъянов. Такой строительный материал можно применять для создания несущих конструкций постройки.
- Второй сорт – пиломатериалы, которые применяют для создания менее ответственных элементов дома.
- Третий сорт – дерево, которое стали применять для выстраивания ненагруженных элементов строений.
- Четвертый сорт – материалы низкого качества, который не применяют в роли строительного материала, а идет на то, чтобы делать строительные леса, опалубку или создание тары из древесины.
Для выстраивания каркаса для деревянного дома применяют пиломатериалы первого сорта, потому что лишь материалы высшего качества для каркасного дома может выдерживать большие нагрузки, которым подвергнется база постройки.
Влажность
При проверка каркасного дома часто обращают внимание именно на деревянные стены, но до покупки строительного материала следует обязательно проверять влажность древесины посредством специализированного прибора – влагомера. Такой показатель не должен быть больше 18%
Если применять пиломатериалы с более высоким показателем влажности, то строение в первый же год даст ощутимую усадку. Так, в конструкции как минимум появятся щели и мосты холода, а в самом плохом случае это может привести к тому, что геометрия бруса исказится, стены дома перекосятся, деревянные элементы начнут гнить и появятся трещины на внешней и внутренней облицовке.
Габариты
При выборе дерева для дома важно внимательно измерять размеру при помощи строительной рулетки покупаемого пиломатериала. Каркасная технология выстраивания будет подразумевать применение калиброванного бруса, в котором отклонение от точного размера не должен быть больше 0.5 см по толщине и ширине изделия
Стрела изгиба не должна быть больше 0.3 см на каждый погонный метр.
Узлы каркасного деревянного дома
К основным узлам относят системы перекрытия, кровли и стен. Они в свою очередь состоят из подузлов. Рассмотрим подробнее каждый из них.
Узлом нижней обвязки называется место крепления обвязочных брусьев к фундаменту. Стыковка осуществляется при помощи фундаментных болтов, хомутов или другим доступным способом. Предварительно перед укладкой брусьев место стыка гидроизолируют.
Еще один конструктивный узел нижней обвязки каркасного дома – место стыка брусьев между собой на углах. Стыковка производится методом «в лапу» или «вполдерева». Для более плотного соединения используют болты или металлические уголки.
Напольные балки перекрытия укладываются с необходимым шагом и опираются в обвязочный брус. Аналогичным образом монтируют потолочные балки.
При возведении каркасного дома первыми ставят угловые вертикальные стойки, затем – промежуточные. Здесь выделяют сразу несколько узлов: места стыков вертикальных стоек в углах с верхней и нижней обвязкой, а также соединение стоек с обвязочными балками.
Для закрепления вертикальных стоек в углах делают пазы и в качестве дополнения используют металлические уголки. Крепление промежуточных стоек выполняется аналогично.
Брусья верхней обвязки крепятся так же, как бруски нижней. Они стыкуются в углах и со стойками каркасника.
Чтобы каркас был прочным, его усиливают диагональными и вертикальными подпорками. Хотя такое решение встречается редко. В основном для усиления достаточно OSB-плит, которыми обшивают каркас.
Система стропил состоит из большого количества узлов:
- Узлы опирания стропил на коньковый прогон
- Узлы опирания стропил на мауэрлат (брус верхней обвязки)
- Места соединений стропильных ног с ригелем и другими распорками
- Места соединений стропильных ног с брусьями контробрешетки
- Соединение обрешетки с контробрешеткой
Стропильные ноги у конька соединяются между собой встык или нахлестом. Для крепления стропил к мауэрлату на них делают вырубки. В качестве ригелей и прочих подпорок используют доски или бруски. Брусья контробрешетки монтируются с тем же шагом, что и стропильные ноги непосредственно поверх них. Обрешетка выполняется из доски, делается разреженной или сплошной в зависимости от того, какой тип кровельного покрытия используется.
Подробнее о том, как выполняется монтаж и прорабатываются узлы соединения каркасного дома, вы можете узнать на нашем сайте.
При планировании дома важно знать устройство каркасного дома, все нюансы строительства, чтобы не появилось никаких неожиданных проблем во время постройки дома. Обладая нужной информацией, будет несложно построить каркасный дом самостоятельно
Об устройстве каркасного дома читайте здесь.
Чертежи домов каркасных. Узлы каркасного дома от фундамента до кровли
В разделе каркасные дома и другие постройки своими руками, представляем нашим посетителям очередной проект каркасного дома КД-73. Скачать комплект чертежей (бесплатно) для постройки данного каркасного дома вы можете в конце статьи. Проект состоит из 21 листа архитектурно строительных чертежей. Надеемся, что кому-то данный проект поможет решиться построить каркасный дом своими руками, не смотря на то, что проект КД-73 является одноэтажным каркасным домом, и имеет площадь 73 кв.м.
В проекте предусмотрены все помещения для комфортного проживания 3 — 5 человек: спальня, детская, зал, прихожая, кухня 10 кв.м., ванная, и небольшое техническое помещение, в котором можно повесить настенный котел, установить насосную станцию и т.д.
Проект нельзя отнести к какой-то определенной каркасной технологии: будь то разрезные стойки или платформа. Но многие идеи, заложенные в проекте, существенно облегчат постройку каркаса дома своими руками.
О некоторых из них чуть ниже. Установка лаг перекрытия на первом этаже — по каркасной технологии баллуон. В отличие метода платформа, такое решение позволяет производить утепление нижнего перекрытия совместно с утеплением всего каркаса.
Решение об устройстве кровли, по принципу «холодный чердак», также принято для удобства строительства своими руками
Обратите внимание на стыки стоек в углах. Обычно такое решение применяется в том случае, если утепление каркаса будет производиться снаружи
Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93 .
Обсудить на форуме ().
Да вот по опыту форума, лучше эти сваи предусмотреть по середине, да конечно пролеты вроде не большие чуть более 3,5.м и в роде как если делать меж лаг 380.мм (430.мм по центрам) и запас есть и все такое, но все-же для дома ПМЖ на сваи лучше не скупиться..
Добрый день,
Понравился данный проект, самое то для дачного дома круглогодичного проживания. Но решил немного его переделать. Сдвинул несущую стену в середину, чтобы крыша опиралась на коньковую балку. Нижнее перекрытие планирую делать доской 200х50 по принципу платформы. Накидал свайное поле, единственное не могу уразуметь, достаточно ли пустить ряд свай по центру под несущей стеной или требуется еще дополнительно два ряда свай закладывать?
Во вложении красным обозначены сваи, которые под вопросом. Требуются ли они? Спасибо!
Вложенный файл:
Имя файла: KD-73svai.pdf Размер файла:130 COM_KUNENA_USER_ATTACHMENT_FILE_WEIGHTЕгоррез пишет:
Сергей добрый день, не могли бы: 1. сделать чертеж свайного поля под этот проект; 2.подсказать, как сделать фундамент под печь в кухню, как его привязать к сваям, нужно ли? 3. У меня грунты пучинистые-под плодородным суглинок, а после 3-4 метров голубая глина, УГВ весной 30см, обычно 50-70 см. — хочу мелкозаглубленные сваи с пятками на песчанном основании делать-будет нормальным?,»de»:,»es»:,»pt»:,»fr»:t»:g»:l»:o»:a»:>

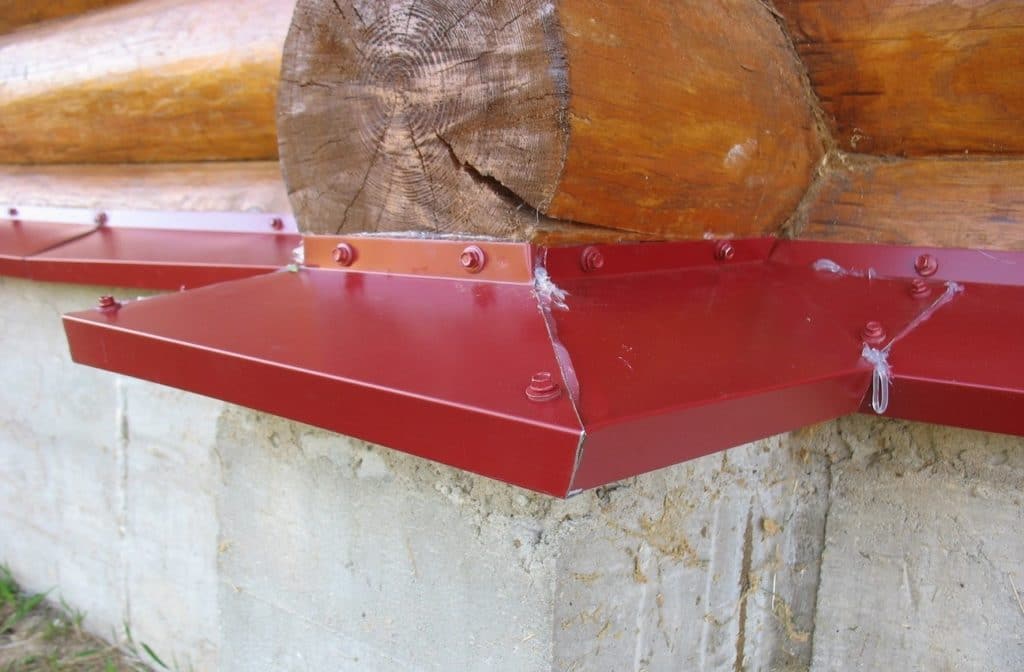

Места стыковки стен и фундамента
Стыковка стен и фундамента
Лучше заранее приобрести чертежи узлов дома
При строительстве каркаса важно правильно сделать узел стыковки основания и стен. Сначала нужно установить балки на опорном брусе
Они должны располагаться либо параллельно стенам, либо перпендикулярно им.
Работая над нижней обвязкой, брусья монтируют к основанию здания. Для стыковки элементов используются хомуты или болты. Перед установкой брусьев нужно обязательно сделать гидроизоляцию, материал следует положить на стыке основания и стен.
По внешнему виду нижняя обвязка представляет собой раму, которая сделана из нескольких досок или деревянного бруса.
На основание сооружения под обвязку помещают лежни. Это доски, с помощью которых выравнивают фундамент и убирают неровности, допущенные при заливке. Для крепления нижней обвязки к фундаменту используют анкера, ими фиксируют концы балок.
Для того чтобы их установить, необходимо сделать отверстия. Элементы крепежа должны проходить через доску и углубляться в бетонный фундамент. То, на какое расстояние должен погружаться болт, определяется в зависимости от конструкции основания
Важно учесть высоту стен. Если она не превышают 3 м, то анкер нужно заглублять в бетон на 20 см
Есть еще один вариант монтажа. В этом случае конус от анкера, имеющий внутреннюю резьбу, помещают в основание, а уже после осуществляется заливка фундамента. Когда основание застынет, вот эти конусовидный шпильки и вкручивают анкер.
Выполняя соединение элементов конструкции, следует обращать внимание на отверстия в брусе. Сначала нужно измерить диаметр анкерной шпильки, отверстие под нее должно быть больше него на 3 мм
Для того чтобы крепеж получился прочным, следует положить широкие шайбы под головки болтов. Так площадь контакта с деревом увеличится.
Если посмотреть на конструкцию, то можно выделить еще один узел. Это место контакта брусьев на углах. Для их фиксации применяют болты и металлические уголки, с помощью которых можно сделать очень прочное соединение.
На бетон нужно положить рубероид либо другой гидроизолирующий материал. Можно покрыть ленту фундамента мастикой. Выполняя монтажные работы, надо постоянно проверять горизонт. Отклонения не должны превышать 0,5° на 3 м.
Описанный выше вариант крепления можно использовать, если под каркасным домом уложена плита или возведен ленточный фундамент. При выборе столбчатого основания действовать нужно таким образом:
Следует обратить внимание на выбор столбчатых опор. В верхней части они должны иметь плоский оголовник, в котором сделаны отверстия.
Нужно соорудить ростверк
Его функции будут выполнять деревянные балки, их укладывают поверх опор с оголовником
Важно обратить внимание на прочность соединения всех элементов.
В балках следует сделать углубления. Их высверливают под отверстиями, имеющимися в оголовнике.
Для фиксации балок используются шурупы и болты.
Брус крепится к фундаменту, этот шаг нельзя пропускать! Дело в том, что мелкозаглубленные ленты и плиты при замерзании подвержены подвижкам
Важно обратить внимание на то, как выполнено соединение нижней обвязки и лежней. Если фиксация надежная, постройка будет долговечной
Преимущества лучшего дома по технологии 3D каркас
Энергоэффективность
Тройное перекрестное утепление внешних стен и крыши позволит вам очень экономично отапливать дом электричеством, а также долгое время комфортно проживать в нем при аварийных отключениях.
Подробнее
Суперпрочность
Три мощных деревянных каркаса образуют единую пространственную жесткость конструкции, которая способна выдерживать колоссальные нагрузки и надежно защитит вас от любых природных катаклизмов.
Подробнее
Пожаробезопасность
Внутренний и внешний каркасы разделены негорючей теплоизоляцией третьего промежуточного каркаса и не соприкасаются друг с другом, что существенно повышает огнестойкость конструкции деревянного дома.
Подробнее
Основные правила проектирования и монтажа несущих стен
Схема структуры панели.
Все несущие стены должны иметь каркасную конструкцию. Расстояния между вертикальными стойками и их размеры должны строго соответствовать проекту. Несущие стойки укрепляются покрытием из гипсокартона, фанеры, ДСП или распорками.
Рассмотрим узел стыковки стены и фундамента. Смотрите чертеж на рис.1. Балки на опорном брусе могут располагаться перпендикулярно к стене (A) или параллельно к стене (B).
Узел стыковки стены и перекрытия представлен на рис. 2. Балки в уровне бруса могут располагаться перпендикулярно стене на анкерах (C) или перпендикулярно стене на подвеске (D).
Узел стыковки стены и крыши представлен на рис. 3
Стойки должны быть расположены под прямым углом к стене. Они могут быть расположены параллельно стене во внутренних перегородках или на фронтоне крыши. Балки, которые поддерживают чердак, могут быть параллельны стене, если на них укреплено покрытие. Часть крыши, которую поддерживает стена, по ширине не должна превышать 2 м. Балки не должны состоять из нескольких частей.
В наружных углах стенового каркаса должно находится 2 или более стоек. Углы стен и точки их пересечения должны обеспечить опору краям внутреннего и внешнего покрытия. Доски, предназначенные для обвязки стен, должны иметь толщину не менее 38 мм. Ширина досок равна ширине несущих стоек основного каркаса. Во всех конструкциях должна быть нижняя обвязочная доска. В наружных стенах она не должна выступать над опорой более 1/3 ширины обвязки.
Верхняя обвязка конструкции состоит их 2-х досок, за исключением тех случаев, когда:
- имеется проем для двери или окна и над ним находится перемычка, которая образует с обвязкой 1 узел;
- она расположена на не несущих внутренних стенах;
- может использоваться одинарная верхняя доска обвязки в части несущей стены, где нагрузка со стропил или перекрытия крыши воздействует не дальше чем 50 мм с одной стороны от вертикальных стоек.
Схема перекрытия каркасного дома.
Верхняя обвязка может отсутствовать над проемами, которые имеют перемычки, в том случае, если крепление между перемычкой и стеной выполнено накладками из дерева или прочными стальными пластинами. Накладки из дерева прибивают к секции несущей стены при помощи гвоздей длиной не менее 60 мм.
В верхней обвязке стыки досок нужно располагать над центрами всех вертикальных стоек. Они должны находиться в шахматном порядке. Расстояние между ними должно составлять более 1-го шага имеющихся вертикальных балок.
Доски верхней обвязки должны прибиваться при помощи 2-х гвоздей на каждом конце доски. Над стойками обязательно должны прибиваться гвозди, причем их расположение должно быть в шахматном порядке.
К обвязке прибивается стойка. Затем делаем разметку, отмечаем место будущего расположения первой стойки. Метку можно наносить на обе доски. Чтобы фанерный лист находился от края стены до центра стойки на заданном расстоянии, нужно уменьшить расстояние между стойками на 20 мм. Если лист фанеры имеет размеры 1525×1525 мм, то между стойками должно быть расстояние 380 мм. Затем отмечаем места стоек в проемах окон и дверей, которые будут поддерживать перемычки, и отмечаем расположение основных стоек. Расстояние между стойками балок перекрытия указывается в проекте. Основные стойки проема должны быть равны по длине. Высота стоек для поддержки перемычек равна высоте верхней границы проема за вычетом толщины нижней обвязки – 38 мм. Размещаем их на соответствующих метках. Двойные стойки располагают по бокам всех имеющихся проемов.
Все проемы монтируются с перемычками для правильного распределения нагрузки. Перемычки скрепляют гвоздями. Доски для перемычек должны иметь сечения, соответствующие величине пролета конкретного проема.
С внешней стороны наружных стен производится укрепляющая обшивка. Для обшивки используют фанеру, доски или другие материалы. Листы обшивки прибивают к каркасу гвоздями, не подверженными коррозии.
Особенности устройства кровли каркасного дома с уклоном
Схема кровли каркасного дома с уклоном.
Крыша – это самая важная часть , которая обеспечивает защиту от неблагоприятных атмосферных явлений и отводит воды от стен и фундамента. Чаще всего в качестве кровельных материалов используется профильный лист или черепица, сделанная из сланца, дерева, асфальта или стекловолокна.
Кровельная система каркасного дома включает в себя так называемый капельник (металлическая полоска, которая идет по всему периметру кровли), подложку из рубероида, а также ледорез и черепичную кровлю. Уклон кровли измеряется дробью, в процентах, к примеру, «1,1:4» значит, что уклон ската составляет 1,1 м в вертикальном направлении на каждые 4 м горизонтального направления.
Для крыши, уклон которой составляет 1,2:4 или более, достаточно 1 слоя рубероидной подложки. Для тех же крыш, уклон которых составляет от 0,6:4 до 1,2:4, нужно использовать 2 слоя подложки.
Кровельная черепица крепится при помощи оцинкованных гвоздей с плоскими широкими шляпками. Гвозди должны быть такой длины, которой хватило бы для того, чтобы пробить черепицу и опалубку.
Установка стоек
После монтажа нижней обвязки переходят к установке стоек. В оптимальном варианте их насаживают на нагели нижнего ряда, высверлив отверстия нужного диаметра и смазав все места соприкосновения клеем.
Вместо нагелей для крепления можно использовать стальные уголки с оцинкованными шурупами. По мнению некоторых специалистов, уголки предпочтительней нагелей. Если же актуальным остается вопрос экономии, то оптимальный способ крепления стоек — вырубка пазов, но прочность будет ниже, чем при использовании уголков.
Все стойки выставляются в соответствии с заранее составленным планом, чтобы не оказалось, что не предусмотрены оконные и дверные проемы. В оптимальном варианте между стойками делается не более 50 см.
В зависимости от способа монтажа стоек меняется их длина. Если в качестве крепежного элемента используются нагели или стальные уголки, то длина стойки соответствует высоте этажа. Если крепление производится вырубкой, то с каждой стороны добавляется некоторое количество сантиметров на паз.
Чтобы в процессе работы стойки не «разболтались», не отошли от вертикального положения, каждая укрепляется дополнительным укосом, изготовленным из чернового леса, горбыля, опалубки.
