Внутрипольные конвекторы отопления – разновидности, особенности, монтаж

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Ниша для внутрипольного конвектора

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна или двери

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Кран Маевского

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками

Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

  • Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
  • Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.
  • Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
  • Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
  • Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
  • Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.

В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

  • Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
  • Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
  • При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
  • Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

  • Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
  • Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
  • Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
  • При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Внутрипольный конвектор перед французским окном

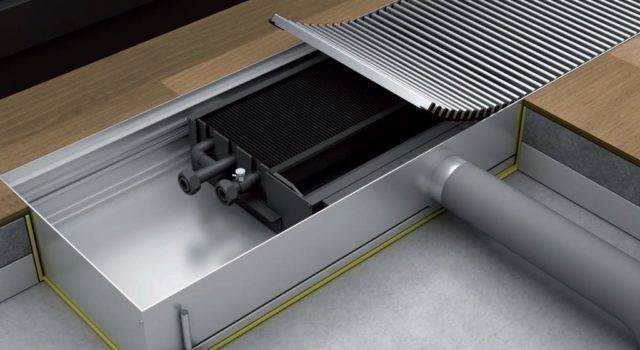

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

  • Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
  • Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
  • Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Выбор конвекторов

Установка внутрипольного конвектора может показаться довольно сложным процессом. Поэтому мы распишем все в пошаговом режиме, начиная с выбора оборудования. Перед панорамными окнами или перед входной зоной мы можем установить электрические или водяные обогревательные приборы – все зависит от вида основного отопления в здании.

Электрические внутрипольные конвекторы работают от сети 220 Вольт и призваны отапливать домовладения, не подключенные к газовым магистралям. В их конструкции чаще всего уже предусмотрены вентиляторы той или иной конструкции (осевые или тангенциальные). Недостатком электрических приборов является их высокое энергопотребление, но в некоторых ситуациях они незаменимы. Зато для их подключения нужны только провода.

Электроконвекторы могут использоваться и в газифицированных зданиях, где затруднена прокладка водяного отопления к месту их монтажа.

Устройство водяного конвектора устанавливаемого в пол.

Водяные конвекторы обладают схожей конструкцией – здесь предусмотрены теплообменники, подключающиеся к отопительной системе. Для этого используются металлические или пластиковые трубки, требующие для своей прокладки определенной сноровки. В этом плане выигрывают электрические внутрипольные конвекторы – для их монтажа и подключения нужны только провода подходящего сечения.

Планируя монтаж внутрипольного конвектора, уделите внимание выбору модели с принудительной конвекцией. Данные приборы обладают следующими преимуществами:

  • Более высокая скорость прогрева;
  • Повышенная эффективность работы в помещениях с высотой потолков 3 метра;
  • Эффективное удаление влаги со всей поверхности остекления.

Выбрав внутрипольные конвекторы с малошумящими вентиляторами, вы сможете повысить эффективность обогрева и предотвратить появление источника шума.

Правила выбора

При покупке полипропиленовых труб учитывают такие критерии:

  • конструктивные особенности. Выделяют однослойные и многослойные изделия. Первые характеризуются повышенной прочностью и простотой установки с помощью обычного бюджетного инструмента. Недостаток – высокое линейное расширение. Многослойные трубы обладают устойчивостью к негативному воздействию агрессивных веществ, что указывает на широкую сферу их применения. Отличаются простотой установки, низким линейным расширением, долговечностью;
  • армирование. Нанесение армирующего слоя препятствует расширению полимера, что предотвращает деформацию изделий. Для обустройства системы холодного водоснабжения на этот момент можно не обращать внимания. В остальных случаях нужно выбирать изделия с данным слоем. При этом учитывают и тип армирования. Так, алюминиевый слой хорошо справляется с поставленной задачей, но при этом отличается сложностью установки. Для монтажа требуется специальный инструмент. Лучше всего использовать изделия с армированием из стекловолокна. Такой материал просто монтируется и не деформируется под воздействием высоких температур;
  • рабочее давление. Рекомендуется приобретать изделия с показателем PN 20-25. Такие трубы можно использовать для обустройства любых систем;
  • диаметр. В этом случае учитывают цель использования материала.

Так какие лучше выбрать полипропиленовые трубы? При покупке учитывают не только технические характеристики, но и назначение

Так, если нужны универсальные изделия, то рекомендуем обратить внимание на изделия PILSA BASALT SDR7,4 25, DN18 мм. Для системы отопления можно использовать вариант FV Plast Faser 20

Для водоснабжения подойдет модель Ekoplastik Fiber Basalt Plus 20, DN14 мм. По такому принципу можно подобрать любое изделие из нашего рейтинга.

Видео — Металлопластик или полипропилен что лучше

Голосование за лучшие полипропиленовые трубы для отопления

Какие бы вы выбрали полипропиленовые трубы для отопления или посоветовали?

Banninger WATERTEC Faser PN20 25, DN18 мм

50.00% ( 2 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Что такое напольный конвектор?

В отопительный сезон многих интересует, какими образом создать комфортную температуру, особенно когда старые ребристые «гармошки» давно не устраивают. Конечно, их можно промыть или продуть, отреставрировать и покрасить, они еще какое-то время послужат. Но это временно, их все равно приходится менять на более современное отопительное оборудование, зачастую оно  компактнее и эффективнее тяжелых чугунных батарей. Настенные и напольные конвекторы отопления выпускаются давно, но устанавливаются далеко не во всех домах.

Преимущество напольных конвекторов – лаконичный дизай

Еще одно преимущество – отличный дизайн, они напоминают низкий столик на ножках или боковых опорах, с поверхности которого поднимается тепло. Им не потребуется много места, во многих комнатах найдется свободная часть стены, например, возле распашных дверей балкона или в нише. В современных домах нередко очень низкие подоконники под большим окнами, с которых «стекает» много холодного воздуха. Сложно отсечь холод и быстро прогреть жилое помещение.

Компактный прибор с достаточной тепловой отдачей и внушительной мощностью – мечта любого экономного человека, решившего обустраивать свой дом или квартиру. Для этого разработчики и предложили напольные конвекторы отопления. Их длина может быть внушительной, зато высота и ширина отличаются небольшими габаритами.

Внутрипольный (встраиваемый) конвектор

Дизайн существенно варьируется, есть даже конвекторы скамеечного типа. Они удобны, когда требуется оборудовать:

  • частные сауны;
  • мини-бассейны;
  • рекреации для ожидания посетителей;
  • спортивные залы.

Регулировочный клапан, установленный на соединительном узле, дает возможность снизить проходную способность теплоносителя. Когда прогретая вода проходит по системе через небольшие проходы конвекторов, она больше отдает тепла. Перед покупкой желательно подробно ознакомиться с возможностями оборудования разного типа, чтобы не ломать голову над решением задачи, когда решение – на поверхности.

Сферы применения, преимущества и недостатки

Встраиваемые конвекторы отопления, которые устанавливаются в пол, станут оптимальным решением для помещений, где слишком низкие подоконники или большие окна. Также подобные водяные приборы отопления часто монтируют в оранжереях, галереях, спортивных залах и торговых комплексах.

Преимущества встраиваемых конвекторов:

  • создание теплой воздушной завесы;
  • возможность использования в детских учреждениях;
  • исключена вероятность получения ожогов или травмирования об острые углы;
  • возможность сохранения свободного пространства в помещении;
  • сохранение задуманного интерьера;
  • возможность использования в качестве основного либо единственного источника тепла при правильном размещении и подборе мощности.

Естественно, у всех водяных конвекторов есть ряд недостатков:

  • из-за слишком мощных потоков пыль будет попадать в оборудование;
  • отопление окажется неэффективным при наличии потолков высотой в 3 м и более;
  • неравномерное прогревание комнаты, из-за чего вдоль пола может возникнуть ощутимый сквозняк.

Какими бывают электрические конвекторы и как правильно их выбирать

Электрические конвекторы отличаются следующими особенностями:

  • форм-фактором и типом монтажа;
  • устройством обогревающего элемента (тэна);
  • наличием дополнительного функционала.

Какой лучше выбрать конвектор для отопления помещения

У каждого производителя есть свой подход к производству электрических конвекторов. Одни ориентируются на максимально простые и бюджетные приборы, другие — пытаются создать «умные» электрические конвекторы с повышенной экономичностью, у третьих можно найти пограничные варианты.

По типу монтажа конвекторы разделяют следующим образом:

  • настенные конвекторы, которые крепежом фиксируют на стене;
  • напольные конвекторы (часто — c колесиками), которые не требуют никакого монтажа;
  • универсальные конвекторы, которые можно как ставить на пол, так и вешать на стены.

Обычно настенные конвекторы несколько компактнее своих напольных аналогов. Кроме того, их делают максимально плоскими для того, чтобы они гармонично смотрелись в помещении и не нарушали дизайн. Напольные конвекторы не такие изящные, но зато они проще в эксплуатации и не требуют монтажа.

Напольные конвекторы

В электроконвекторах могут применять три вида обогревающих элементов:

  • трубчатый обогревающий элемент из металла. Не боится влаги и перегрева, но шумит при работе и не очень эффективен — на прогрев помещения придется тратить больше времени;
  • игольчатый обогревающий элемент, который сделан из специальных никелевых или хромовых нитей. Такие обогреватели самые бюджетные, но они боятся влаги и перегрева. Они несколько эффективнее трубчатых, но все еще недостаточно хороши;
  • монолитные обогревающие элементы. Такие конвекторы стоят дороже всего, но КПД таких приборов самый высокий. При этом, на обогрев помещения тратится минимальное количество электроэнергии. Для жилых помещений рекомендуется выбирать именно такой тип конвекторов. Они дороже, но в долгосрочной перспективе это окупается меньшими счетами за электричество и лучшими эксплуатационными свойствами.

Еще одна немаловажная особенность некоторых конвекторов — наличие дополнительных функций. Некоторые конвекторы имеют режим таймера или могут работать по определенному графику. Кроме того, есть приборы с автоматическим выключением и включением в зависимости от температуры окружающей среды. В последнее время появились «умные конвекторы» с возможность дистанционного управления, режимами «памяти», наличием встроенных Wi-Fi модулей и другим функционалом.

Конвектор с дополнительной функцией

Дополнительные функции важны — электрические конвекторы становятся более экономичными и удобными. С другой стороны, за них приходится переплачивать, поэтому при покупке конвектора нужно взвесить все «за» и «против» и выбрать тот вариант, который лучше всего вписывается в потребности и бюджет. Если конвектор — единственный источник тепла в доме, то есть смысл потратиться на дорогой и эффективный прибор. Для хозяйственных нужд или нежилых помещений (например — для гаража, для сарая) подойдут обычные бюджетные конвекторы без дополнительных функций. Главное при выборе — руководствоваться в первую очередь потребностями, и только потом — стоимостью и другими характеристиками.

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

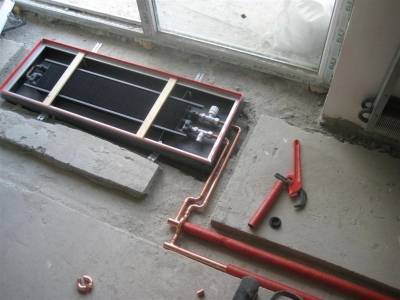

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Чем заменить внутрипольный конвектор?

Существует несколько способов улучшить интерьер и сэкономить жилплощадь, применяя вместо стандартных радиаторов приборы нового типа. Разобравшись вкратце, что это такое внутрипольный конвектор, рассмотрим примеры использования других разновидностей нагревательных устройств:

  1. Плинтусные обогреватели – занимают минимум пространства.
  2. Трубчатые радиаторы на ножках – помогают обойтись без использования настенного крепежа возле панорамных окон.
  3. Применение вертикальных нагревательных панелей – данные устройства подходят для установки между окнами или рядом с проемом.
