Основные виды и принцип работы конвекционных котлов

Целесообразно ли использовать конденсационный котел в радиаторной системе отопления?

Конденсационным котлам обычно «вменяют в вину» то, что они не годятся для работы в высокотемпературных системах радиаторного отопления. Но так ли это? Ведь при обогреве дома радиаторами, даже в условиях наших зим, делать их горячее 55°С большую часть отопительного периода просто нет необходимости. За исключением максимум двух-трех морозных недель, среднесуточная температура за окном составляет около 0°С, и «раскалять» в это время батареи, расходуя лишнее топливо, совсем ни к чему. Таким образом, когда потребности дома в тепле могут быть полностью удовлетворены при пониженной температуре теплоносителя, конденсационный котел будет прекрасно обслуживать и радиаторные системы отопления. Ну а если ударит настоящий мороз (–25…30°C) и котельная перейдет на усиленный режим работы (к примеру, 90°С), то процесс конденсации прекратится и эффективность котла снизится, но все равно, хоть и незначительно, она будет выше, чем у конвекционных устройств.

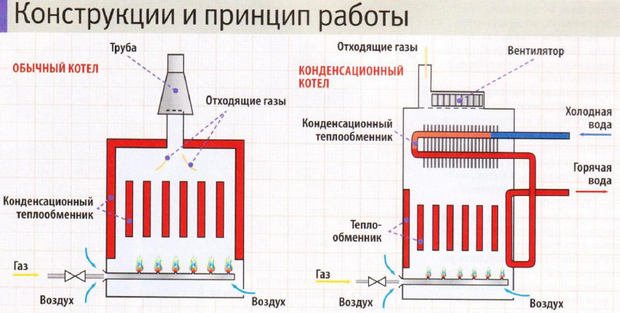

Особенности конструкции

Конструктивно конденсационные котлы не слишком отличаются от традиционных газотопливных агрегатов, но от того, какого типа устройства выступают в них в качестве важнейших узлов, напрямую зависят заявленные высокоэффективность, экономичность и надежность данного оборудования.

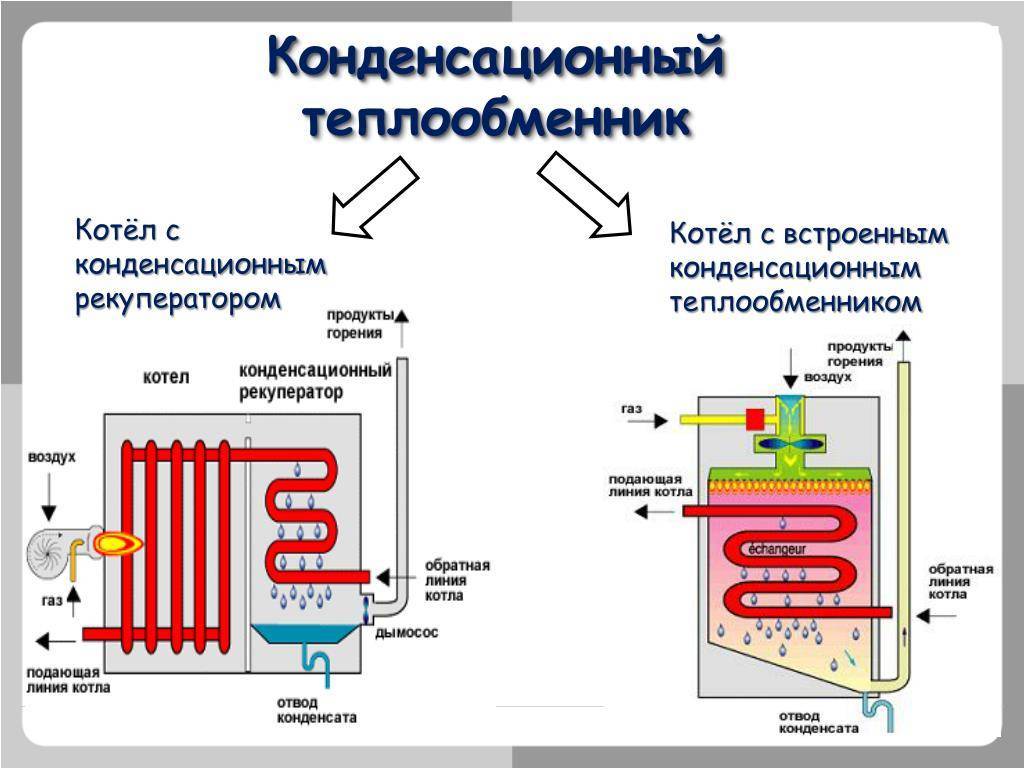

Теплообменник,

служащий для охлаждения отходящих газов, постоянно испытывает агрессивное воздействие конденсата, представляющего собой едкую кислотосодержащую жидкость, поэтому основное требование к данному элементу конструкции – высокая химическая стойкость. Теплообменники изготавливают из нержавеющей стали либо из силумина (алюминиево-кремниевого сплава), притом наилучшим вариантом будут литые изделия, так как шов с малейшим изъяном является потенциальным очагом коррозии.

‘ >

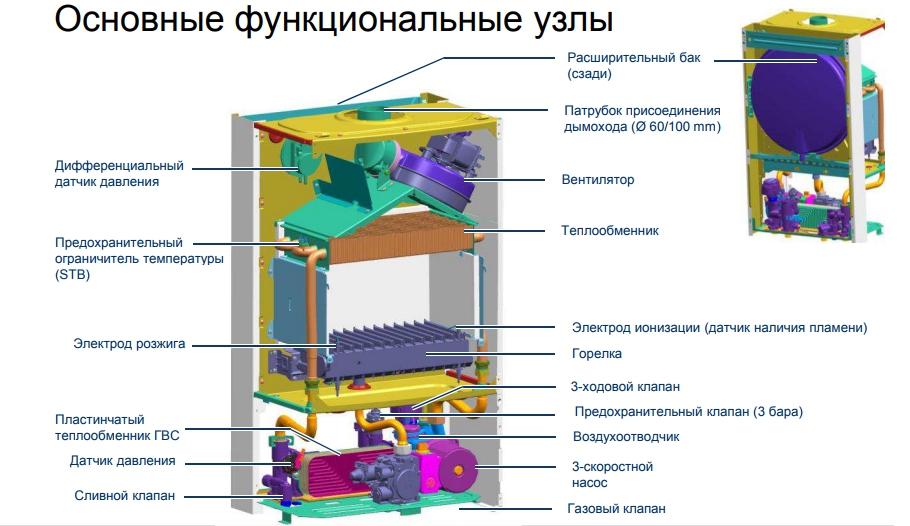

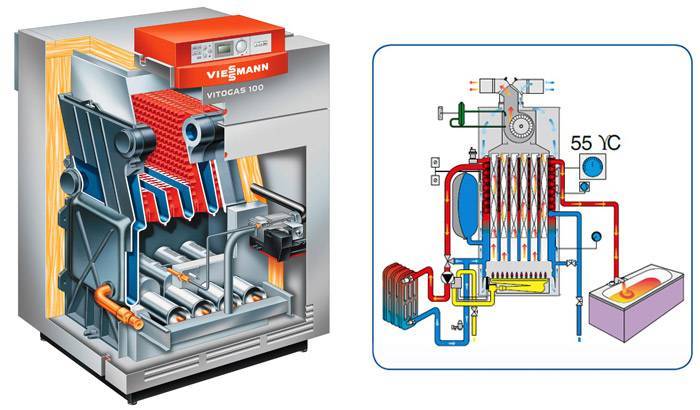

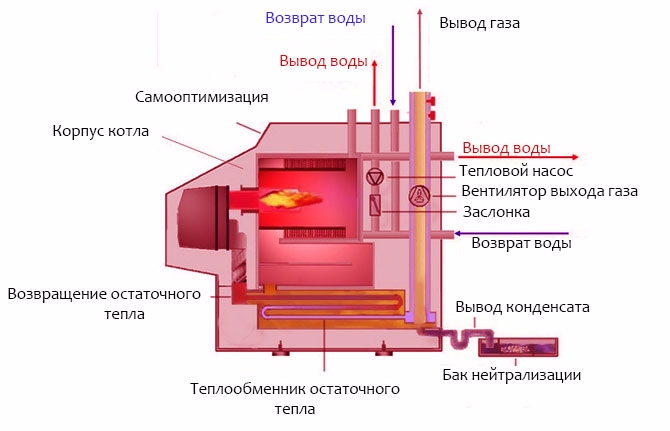

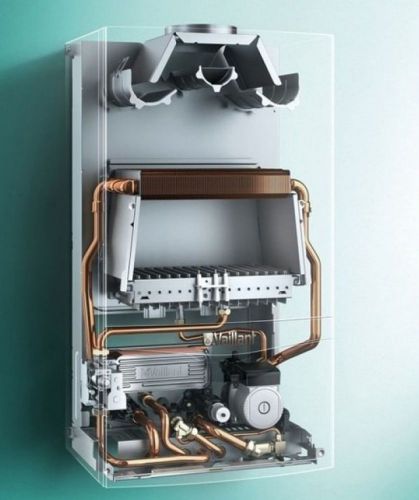

Котел в разрезе

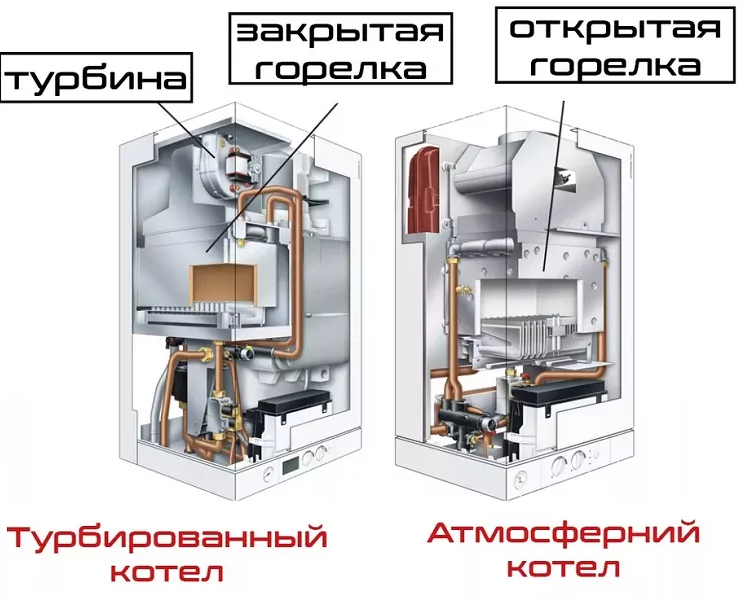

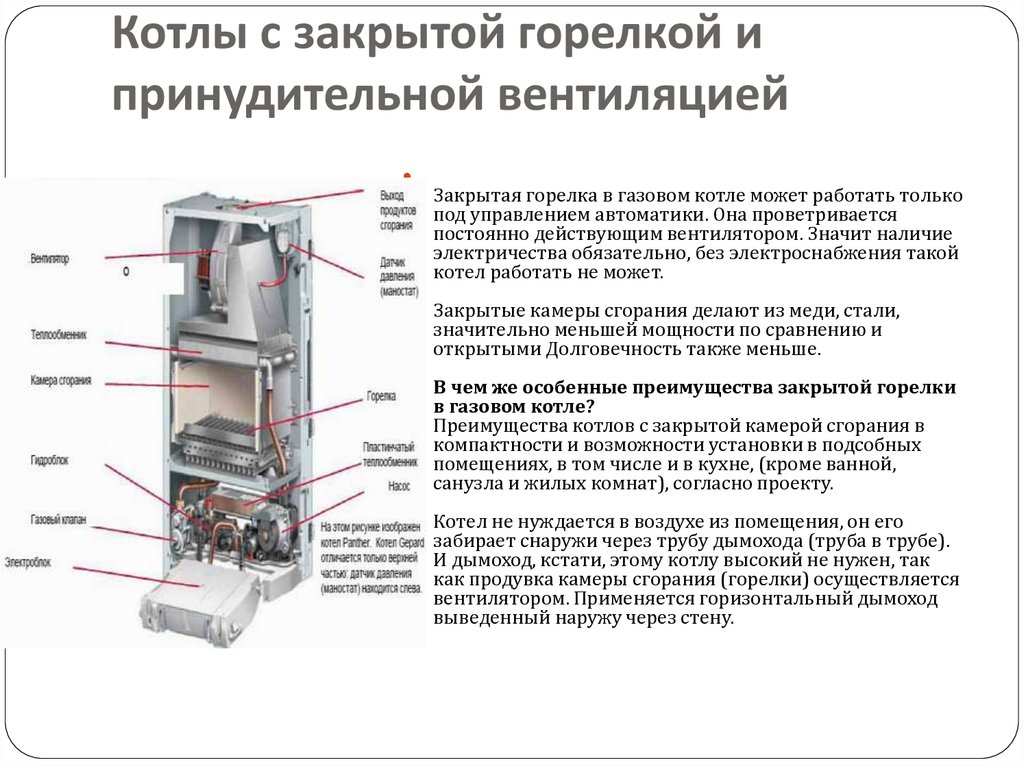

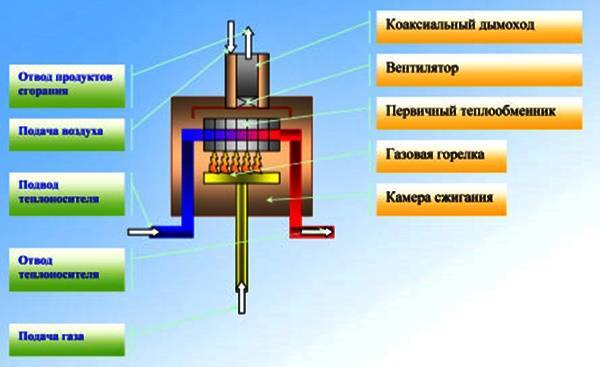

Конденсационные теплогенераторы имеют закрытую камеру сгорания

и, как правило, оснащены высокопроизводительнымивентиляторными (дутьевыми) горелками, регулируемыми в широком диапазоне мощности, что дает возможность максимально точно контролировать температуру отходящих газов (не выше 57°С). За работу горелки отвечает автоматика, которая отслеживает все настройки и параметры безопасности оборудования.

В некоторых моделях котлов установлены модулирующие циркуляционные насосы

с плавной регулировкой мощности двигателя и высоты напора теплоносителя. Это позволяет им гибко подстраиваться под заданные гидравлические и температурные параметры, даже когда система отопления работает в режиме неполной нагрузки. Обычные же насосы обеспечивают постоянный поток теплоносителя, а значит, его температура в возвратной линии может превышать значения, необходимые для конденсации водяных паров из отходящих газов. Таким образом, конденсационный котел, по сути, начинает функционировать как простой конвекционный, то есть КПД оборудования падает.

Для организации системы ГВС на базе конденсационного котла многие производители выпускают агрегаты со встроенным вторичным теплообменником и расширительным баком. Компактные настенники комплектуются баками всего на 30–40 л, у напольных же моделей они могут вмещать 150–200 л воды и более

Автоматика управления

Автоматическое управление, тем более дистанционное, существенно повышает уровень комфорта при эксплуатации котельного оборудования, а также предусматривает возможность подключения котла к комплексной системе отопления и ГВС, организованной на основе нескольких источников тепла. Так, автоматика Logamatic EMS plus RC300, которой оснащаются агрегаты марки Buderus, может управлять системой, состоящей из четырех контуров отопления, двух контуров ГВС и гелиоустановки. Принцип удаленного контроля Buderus реализует при помощи электронного термостата Logamatic TC100, а, например, фирма De Dietrich использует для этого настенную панель Diematic VM ISystem.

Управляющий модуль связан с котлом низковольтным проводным соединением. А взаимодействие пользователя с любыми элементами системы (корректировка параметров и режимов работы, краткосрочное или долгосрочное программирование и т. п.) осуществляется по Wi-Fi либо через специальное приложение на компьютере или смартфоне.

Конденсационные котлы большинства марок можно объединять в каскады – группы из нескольких (в быту обычно до четырех) устройств. Такой каскад позволяет очень точно регулировать мощность приборов

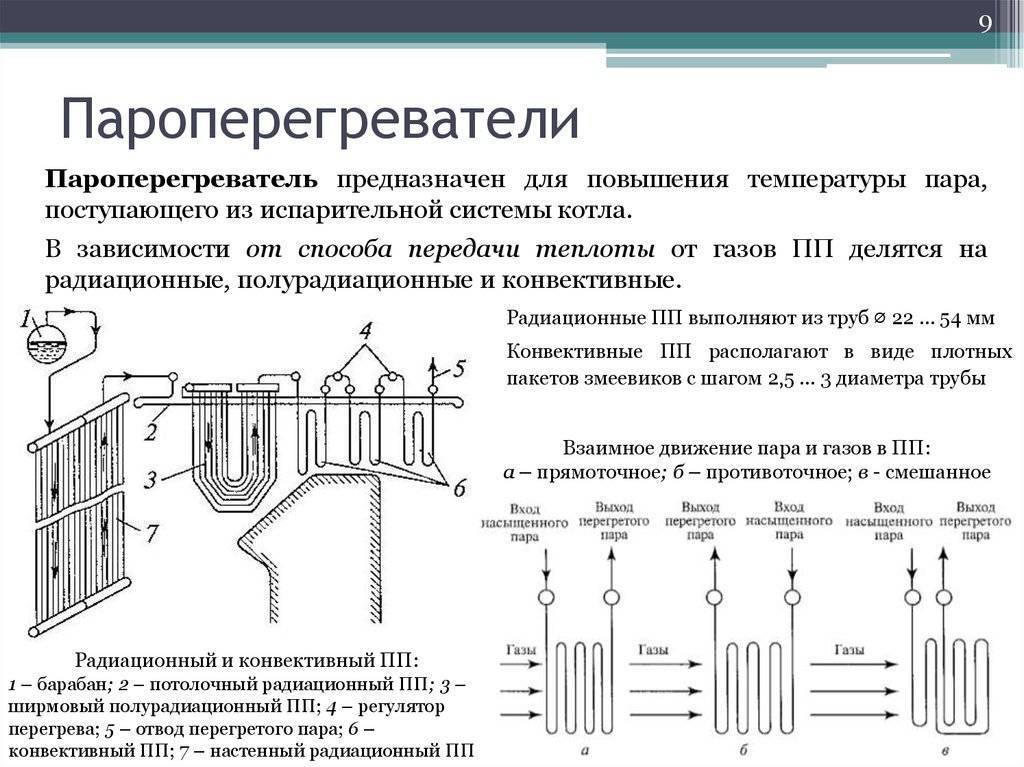

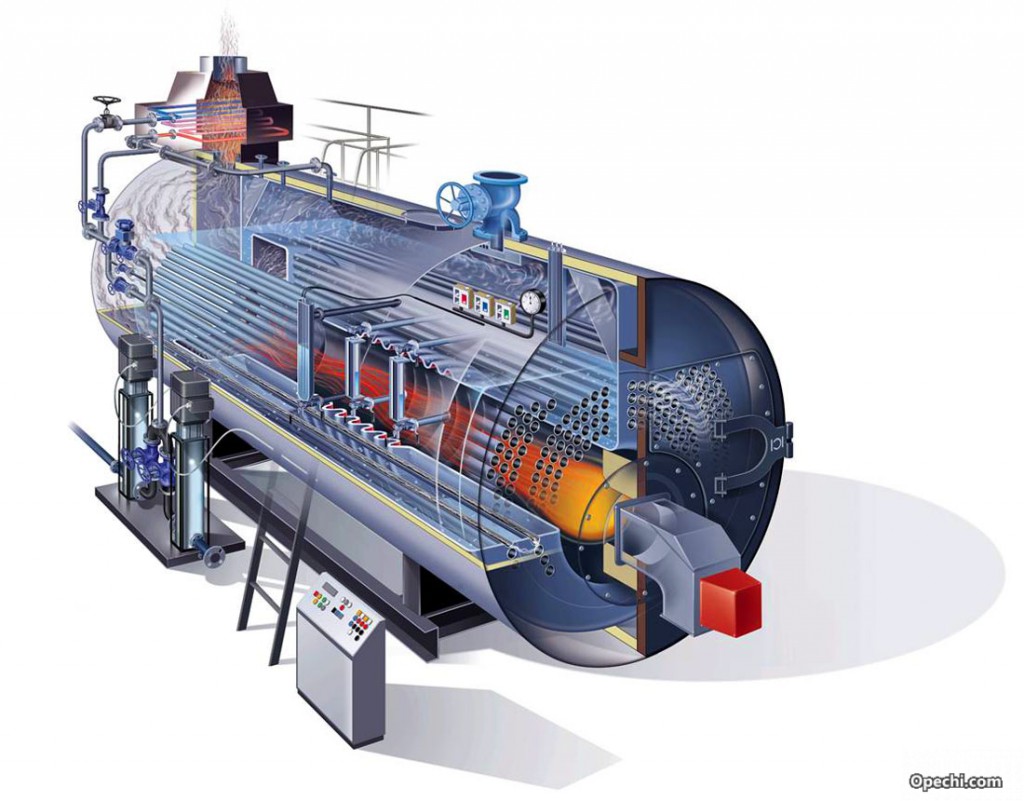

Устройство парового котла

Паровой котёл представляет собой ёмкость, внутри которой нагретая вода испаряется и образует пар. Как правило — это труба различного размера.

Кроме трубы с водой, в котлах имеется топочная камера (в ней сгорает топливо). Конструкция топки определяется видом топлива, для которого сконструирован котёл. Если это твёрдый уголь, дрова, то внизу топочной камеры есть колосниковая решётка. На ней располагают уголь и дрова. Снизу через колосники в топочную камеру проходит воздух. Для эффективной тяги (движения воздуха и горения топлива) вверху топки устраивают дымоход.

Устройство парового котла Ici Caldaie

Если энергоноситель — жидкий или газообразный (мазут, газ), то в топочную камеру вводят горелку. Для движения воздуха также делают вход и выход (колосниковую решётку и дымоход).

Горячий газ от сгорания топлива поднимается к ёмкости с водой. Он нагревает воду и выходит через дымоход. Нагретая до температуры кипения вода начинает испаряться. Пар поднимается вверх и поступает в трубы. Так происходит естественная циркуляция пара в системе.

Принцип работы пароконвекционной печи

Как видно из названия, работа пароконвекционной печи основана на использовании процессов конвекции и образования пара. Конвекция появляется внутри рабочей камеры печи за счет циркуляции нагретого воздуха, который движется благодаря работе вентилятора. Благодаря герметичности рабочей камера печи, вентилятор постоянно втягивает воздух и прогоняет сквози ТЭН, обеспечивая быстрый эффективный нагрев рабочей зоны агрегата. Контроль заданной температуры осуществляется термостатом, отключающим и включающим ТЭН по мере надобности. Современная конвекционная печь может содержать два типа ТЭНов: кругообразный или прямой. Первый обеспечивает лучший теплоотвод и, соответственно, более быстры нагрев циркулирующего воздуха.

Модель пароконвекционной печи

Для приготовления продуктов в пароконвекционных печах предусмотрены специальные гастрономические емкости. Благодаря их съемной конструкции персонал может легко проводить обслуживание и обработку рабочей камеры согласно технологическому процессу. Также конструкция позволяет применять для загрузки продуктов в печь специальные тележки.

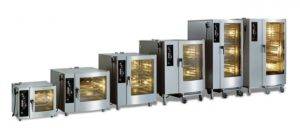

Типы пароконвекционных печей

Кроме способа парообразования, конвекционные печи классифицируются по типу управления и вместимости.

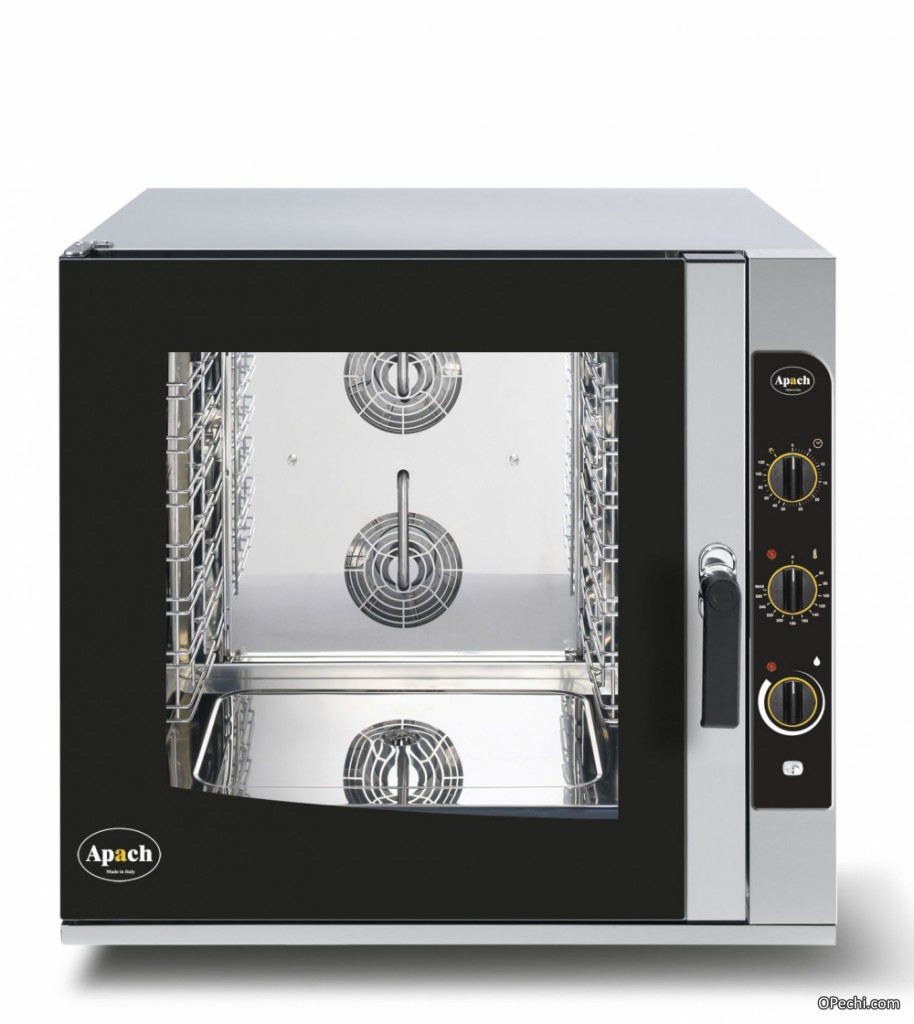

Конвекционная печь с механическим управлением

Управление пароконвекционной печью может быть механическим и электронным. В первом случае регулировка осуществляется рукоятками, задающими необходимые параметры. Это простые и надежные печи, но в них отсутствует функция автоматической регулировки влажности.

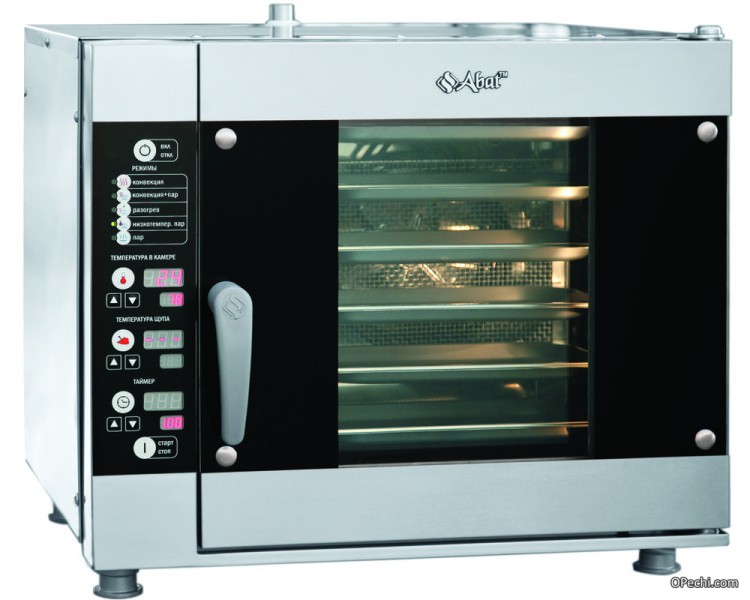

Конвекционная печь с электронным управлением

Автоматическая регулировка может осуществляться одним из трех способов:

1. Фиксированный уровень влажности. Данный способ применяется лишь в самых дешевых моделях печей.
2. Регулируемая влажность в камере с шагом 5%. Это более дорогое конструктивное решение, позволяющее достичь хороших результатов.
3. Автоматический контроль параметров при помощи электронных датчиков.

Апофеозом автоматического контроля в пароконвекционных печах является программируемые агрегаты, позволяющие автоматизировать процесс приготовления блюд и не требующие контроля и вмешательства со стороны повара.

Промышленная конвекционная печь

Вместимость подразумевает максимально возможное количество гастрономических емкостей, входящих в рабочую камеру печи. По этому параметру различают три группы печей: малые (до 6), средние (до 12) и большие (до 20 емкостей).

Пароконвекционные печи сильно облегчают труд повара и имеют множество преимуществ по сравнению с традиционными способами приготовления пищи. Развитие микропроцессоров и робототехники позволяет производителям постоянно совершенствовать аппараты, добиваясь полной автоматизации их работы и расширения функционала.

Выпечка круасанов в конвекционной печи

Виды и типы

Всё многообразие пароконвектоматов, которые выпускает современная промышленность, можно классифицировать по нескольким основным признакам.

По способу образования пара

Существуют бойлерные и инжекторные пароконвекционные установки. Они отличаются друг от друга способом подачи нагретого пара в рабочее пространство печи:

1. Бойлерные пароконвектоматы оснащены специальным резервуаром, в котором происходит нагрев воды с ее последующим распылением.
2. В устройствах инжекторного типа вода поступает по шлангу из водопроводной системы, нагреваясь в трубке или на тэне непосредственно перед впрыском в камеру пароконвектомата.

По типу управления

Пароконвектоматы по типу управления можно разделить на три основные группы:

• Механические. Органы управления таким аппаратом состоят из ручек и тумблеров. Они применяются на недорогих моделях, надежны в эксплуатации и редко выходят из строя.
• Электромеханические. Этот тип управления совмещает в себе механические тумблеры и сенсорную электронику. Он прост в освоении для новичков и наиболее распространен в пароконвекционных установках. Количество поломок не превышает механический способ управления, но электроника иногда может давать сбои.
• Электронные. Управление печью осуществляется с помощью специального пульта, есть возможность программирования различных функциональных режимов, сенсорные кнопки почти отсутствуют. Это современный и высокотехнологичный способ управления пароконвектоматом.

По вместимости

По объему загружаемой в печь продукции выделяют:

1. Малые установки (2 – 6 уровней загрузок решеток или противней), средние (6 – 10 уровней) и большие (до 24 уровней загрузки).
2. Небольшие пароконвектоматы применяются в домашнем хозяйстве, а также в небольших частных заведениях общественного питания.
3. Установки средних и больших объемов нашли свое применение в крупных заведениях и на пищевых комбинатах. Соответственно, печи с большим объемом камеры требуют серьезных энергозатрат на их обслуживание.

По энергоносителю

Существуют как газовые, так и электрические пароконвектоматы. Газовые установки дороже и они не выпускаются с механическими органами управления. Большее распространение получили все же установки, работающие от электричества.

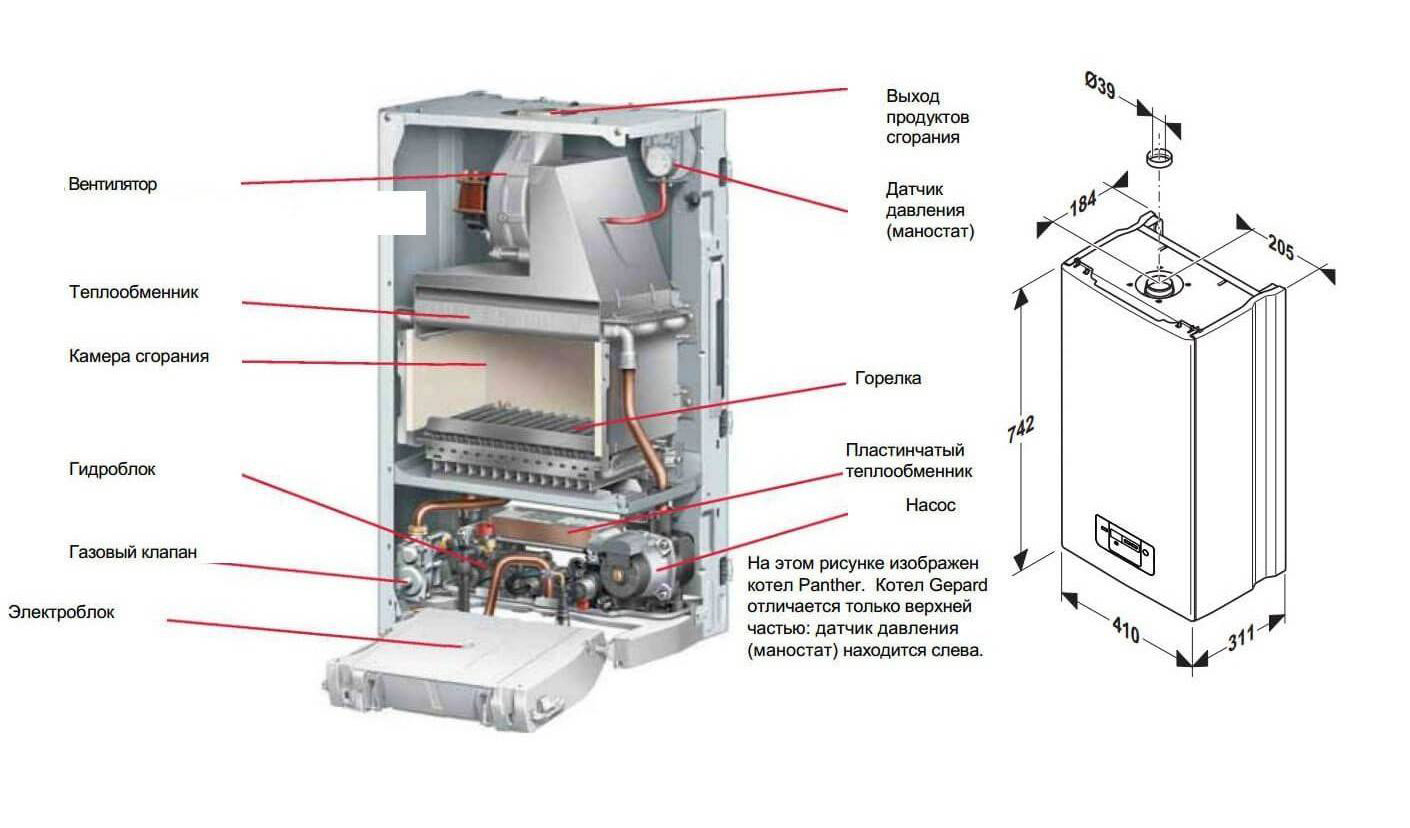

Принцип работы и устройство отопительного прибора

Внутри агрегата находятся следующие основные узлы:

• газовая горелка;
• запальник (не во всех моделях);
• устройство розжига;
• теплообменник;
• система автоматики.

Большинство котлов дополнительно комплектуется:

• циркуляционным насосом;
• расширительным бачком;
• группой безопасности: состоит из манометра, предохранительного клапана и воздухоотводчика.

Работает котел следующим образом:

1. Нажатием специальной кнопки открывается клапан подачи газа в запальник. Топливо вспыхивает при контакте с искрой, которую вырабатывает пьезоэлемент механизма розжига. Через 2-3 секунды кнопку отпускают. В моделях с электронным включением запальника нет.
2. Температура поступающей в теплообменник котла рабочей среды анализируется термодатчиком. По достижении ею установленного минимального показателя прибор посылает сигнал в контроллер, и тот открывает клапан подачи газа в основную горелку. Топливо вспыхивает от запальника или электронного розжига.
3. Конвекция заставляет горячие продукты распада газа подниматься вверх. Они омывают теплообменник, нагревая его, и устремляются в дымоход.
4. Температура рабочей среды на выходе из устройства анализируется вторым термодатчиком. Как только она достигнет установленного максимума, сенсор просигнализирует контроллеру и тот перекроет подачу газа в основную горелку.
5. Когда теплоноситель снова остынет, повторяются пункты 2-4.

В большинстве моделей предусмотрены функции:

1. Защиты от замерзания. При остывании теплоносителя до +5°С прибор запускается автоматически с минимальной производительностью, достаточной для поддержания температуры рабочей среды выше указанной отметки.
2. Контроля микроклимата в помещении. Посредством выносного термостата прибор поддерживает на нужном уровне температуру воздуха в комнате.

В систему автоматики также входят датчики:

• тяги: блокирует поступление газа при нарушении процесса дымоудаления;
• пламени: действует аналогично при затухании основной горелки.

Срабатывание сенсора тяги может означать, что дымоход нуждается в очистке. Расшифровка представлена на сайте bigkotel.ru.

Котлы верхнего ценового сегмента оснащаются погодозависимой автоматикой. При подключении термодатчиков, расположенных на улице, отопитель своевременно меняет тепловую производительность сообразно колебаниям погоды.

Критерии выбора

Конденсационный газовый котёл, всвязи с его высокой стоимостью, необходимо выбирать наиболее тщательно опираясь на следующие критерии:

• рекомендуется приобретать сертифицированное оборудование от известных брендов, которые могут гарантировать полное соответствие заявленных характеристик, а также предоставить гарантию и сервисное обслуживание;
• мощности нагрева должно хватать для отопления определённой площади помещения с учётом разницы температур внутри и снаружи зданий, а также протяжённости коммуникаций с теплоносителем;
• способа установки, в зависимости от количества места и технических условий эксплуатации котла;
• комплектации, в которую могут не входить дорогостоящие аксессуары или компоненты, без которых невозможно подключить и эксплуатировать котёл;
• функциональности, способов и удобства управления;
• возможности подключения дополнительного отопительного контура;
• уровня расхода газа и воды.

Подбор топлива и котла

Для автоматической системы отопления чаще всего применяется газ, так как это один из самых дешевых природных ресурсов. Кроме того, многие котлы проектируются именно под него и имеют возможность размещения, как на полу, так и на стене.

Что касается самого котла, то здесь ключевой выбор заключается между чугунным или стальным оборудованием.

Стальные котлы подвержены коррозии, а потому не столь долговечны как модели из чугуна. С другой стороны, монтировать стальной агрегат гораздо проще, чем чугунный, из-за веса прибора. Кроме того, стальной котел гораздо проще повесить на стену, именно потому большинство подобных моделей делается из данного материала.

Как рассчитать стоимость автономного отопления, смотрите пример на видео:

Преимущества и недостатки

Преимущества:

• отсутствие необходимости использования электроэнергии (кроме электрических);
• высокий уровень КПД, более 80%;
• есть возможность контролировать уровень горения;
• в продаже есть варианты для обогрева до 100 и даже более куб м;
• может быть использована для дома, дачи, ангара или бытовки;
• продолжительное время функционирования от одной закладки;
• высокий уровень экономичности на любом топливе;
• возможность приобрести вариант с панелью для приготовления пищи.

Недостатки:

• некоторые печи могут выделять опасные продукты горения и подходят для установки только в нежилые помещения;
• если хочется установить ее в жилом доме, то сложно будет согласовать такую установку с пожарными;
• зола вылетает через трубу и загрязняет окружающую территорию.

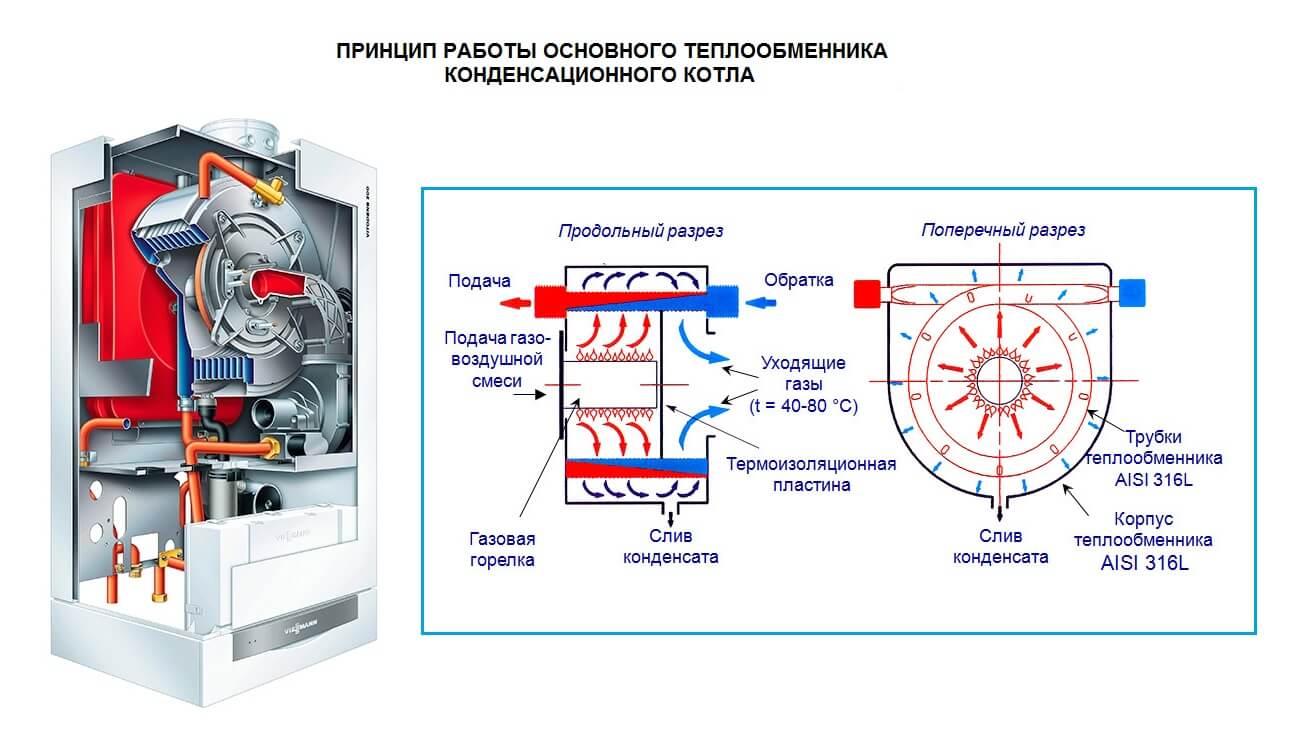

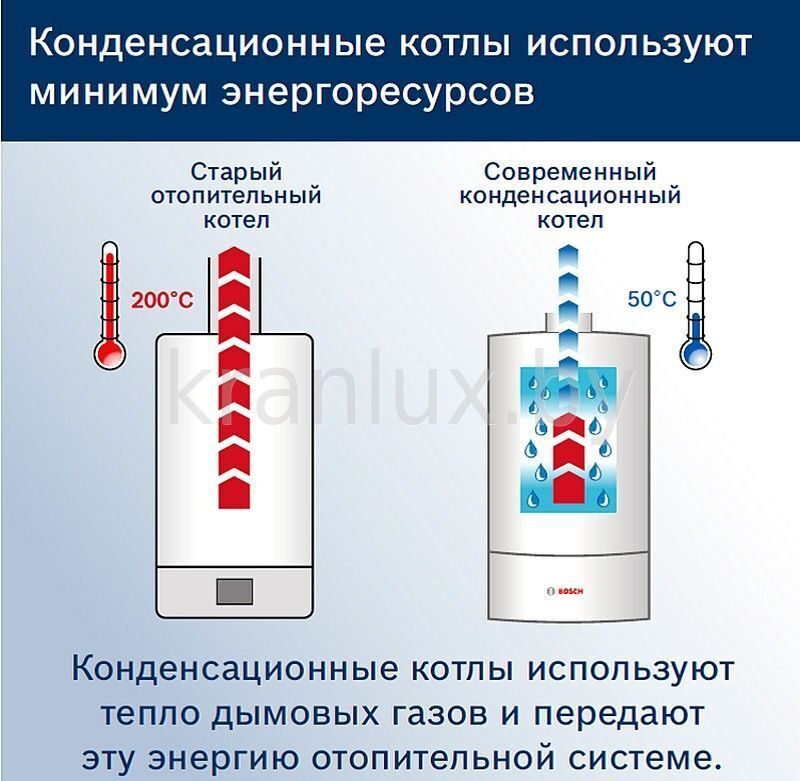

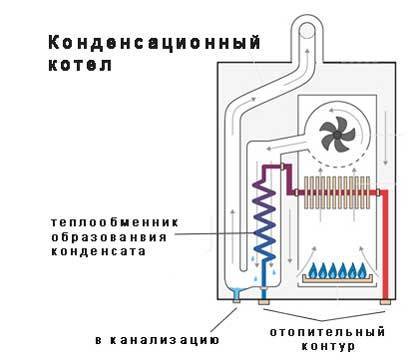

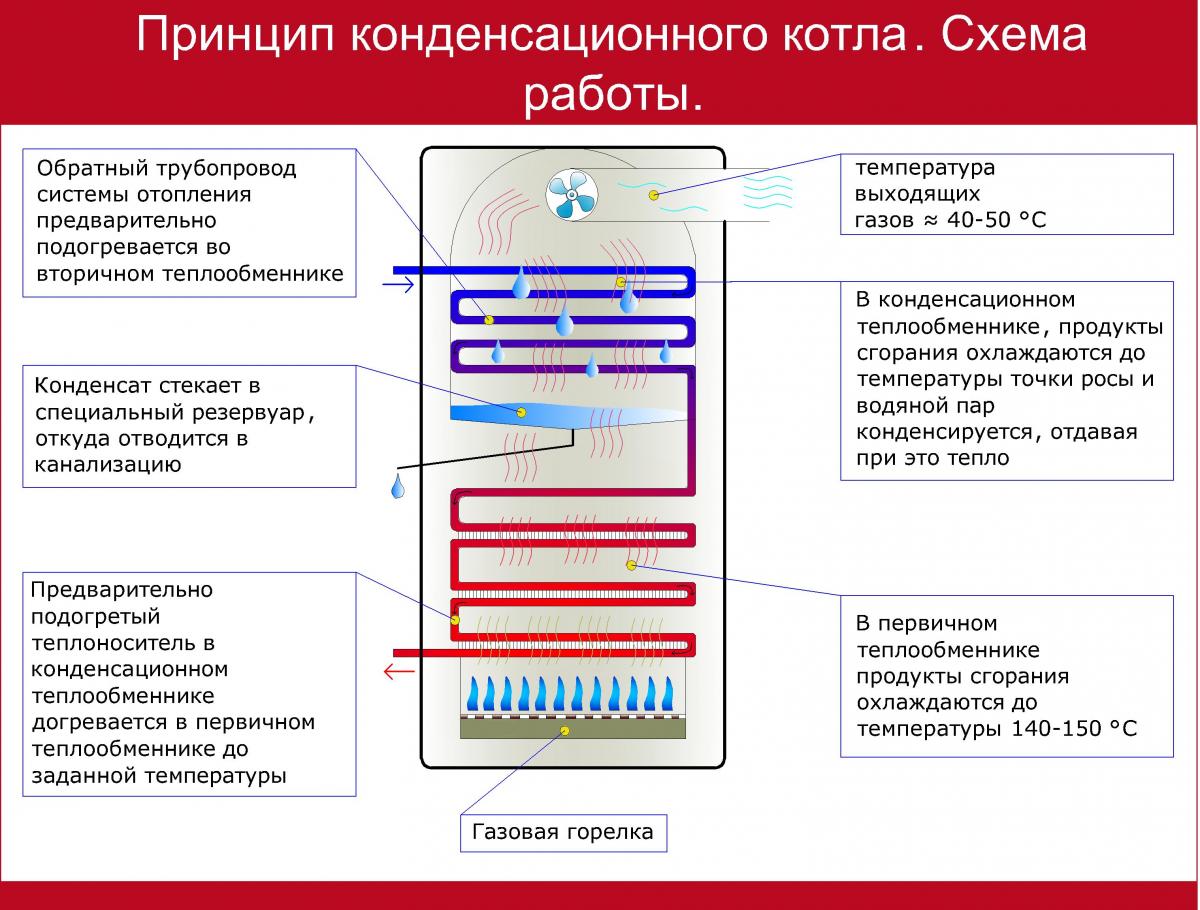

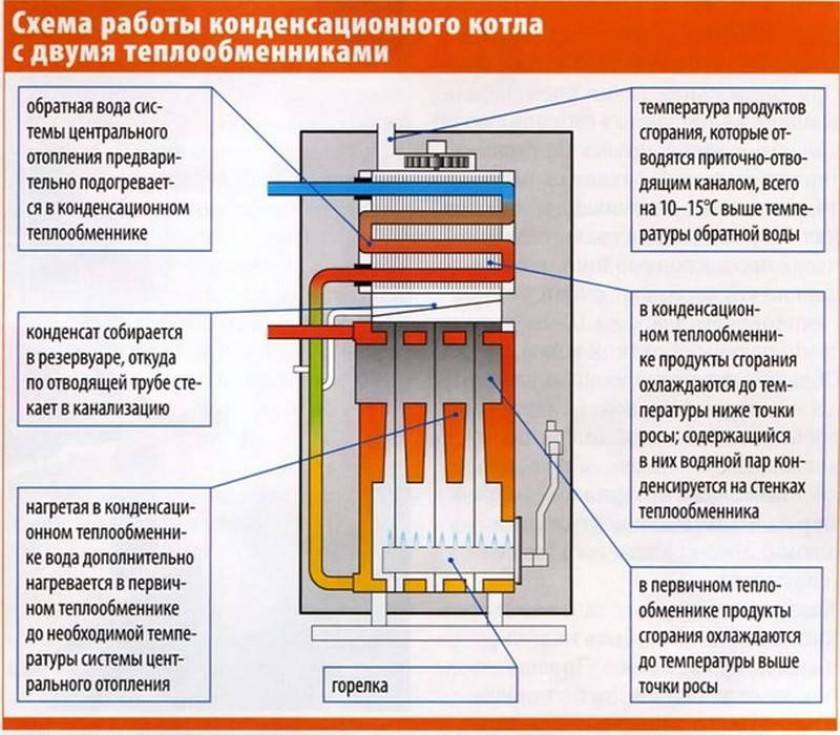

Принцип работы конденсационных котлов

Теперь перейдем к рассмотрению использования тепловой энергии, образующейся при горении топлива. Цепочку преобразований энергии в котле условно можно выразить в следующем виде:

Горение ? Выход энергии ? Использование энергии

? На первом этапе получаемое тепло можно разделить на три части:

1. Излучение;
2. Нагрев продуктов сгорания;
3. Испарение воды, находящейся в продуктах сгорания.

? На втором этапе, соответственно:

1. Нагрев теплоносителя;
2. Потери через корпус котла;
3. Потери с уходящими газами.

Главная цель котлового агрегата — обеспечить максимальное получение тепла на первом этапе (качество горения) и передачу его теплоносителю (сокращение потерь).

Основная идея «конденсационные котлы принцип работы» в том, что теплота, расходующаяся на испарение воды на первом этапе, с точки зрения дальнейшего использования, принципиально отличается от излучения и нагрева продуктов сгорания. Дело в том, что нагрев теплоносителя с помощью излучения или контакта с разогретыми газами происходит в любом случае, пусть и с разной эффективностью. В то же время, чтобы использовать энергию, заключенную в водяном паре, необходимо обеспечить условия, при которых произойдет фазовый переход: переход из пара в жидкость (конденсат). Происходит это при охлаждении пара до так называемой точки росы, которая для метана при нормальных условиях примерно равна 55 °C.

В силу того, что в продуктах сгорания содержится определенное количество оксидов азота и серы, при выпадении конденсата они вступают в реакцию с образованием соответствующих кислот. Кроме того, при определенных условиях, может образоваться угольная кислота как продукт реакции углекислого газа и воды. Но данная кислота достаточно неустойчива и в атмосфере быстро распадается.

Соответственно, используются два термина для энергии, получаемой при горении:

• Высшая теплота сгорания (Qs) — полная тепловая энергия.
• Низшая теплота сгорания (Qi) — полная тепловая энергия за вычетом энергии заключенной в водяном паре.

Эффективность конденсационного котла

В соответствии с описанным выше вводится понятие КПД — коэффициента полезного действия котла как отношения тепла, переданного теплоносителю, к теплоте сгорания топлива. При чем обычно, если не указано обратного, используется именно низшая теплота сгорания, то есть без учета энергии конденсации пара.

Вообще говоря, любой котел можно поставить в условия, когда он начнет работать в конденсационном режиме — достаточно, чтобы температура теплоносителя была ниже определенной величины. Но оборудование, не предназначенное для такой работы крайне чувствительно к кислотному составу конденсата и быстро выходит из строя. Поэтому в документации к неконденсационным котлам обычно приводится ограничение температуры обратного теплоносителя “не ниже 60 °C”. Исключение составляют чугунные котлы некоторых производителей, где за счет толщины металла даже при низких температурах теплоносителя дымовые газы не остывают до точки росы. Впрочем, данных фактор сильно сказывается на эффективности таких котлов.

Для повышения коэффициента полезного действия нужно предпринимать действия в нескольких связанных направлениях:

1. Повышение качества горения.
2. Снижение тепловых потерь с уходящими газами.
3. Повышение количества тепла, передаваемого теплоносителю.
4. Снижение тепловых потерь через корпус котла.

Мероприятия, связанные с последним пунктом достаточно очевидны — тепловая изоляция корпуса и отдельных элементов, так что отдельно мы его рассматривать не будем.

В решении задач, связанных с первым и вторым пунктами большую роль играет конструкция горелочных устройств.

За повышение количества передаваемого теплоносителю тепла отвечает, в первую очередь, конструктив теплообменника котла.

Теперь рассмотрим основные конструктивные особенности котлов, позволяющие им работать в режимах с выпадением конденсата и направленные на повышение эффективности.

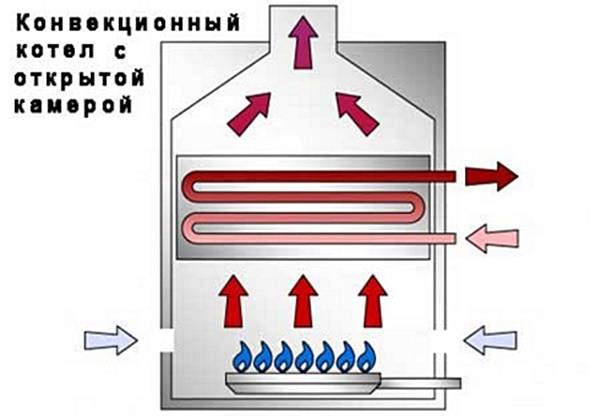

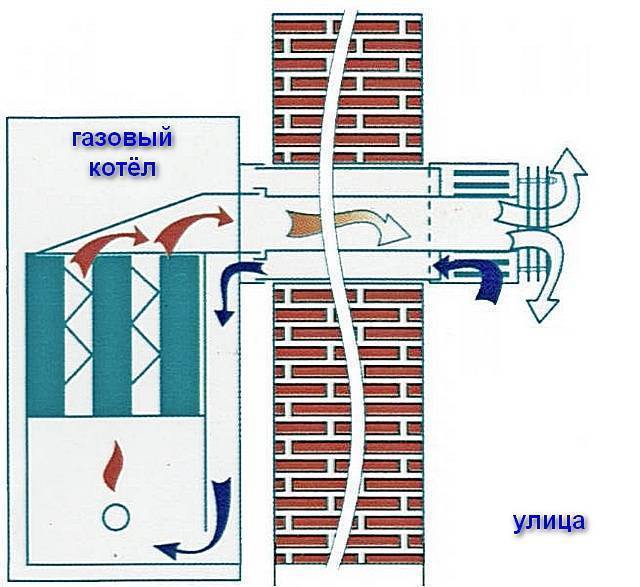

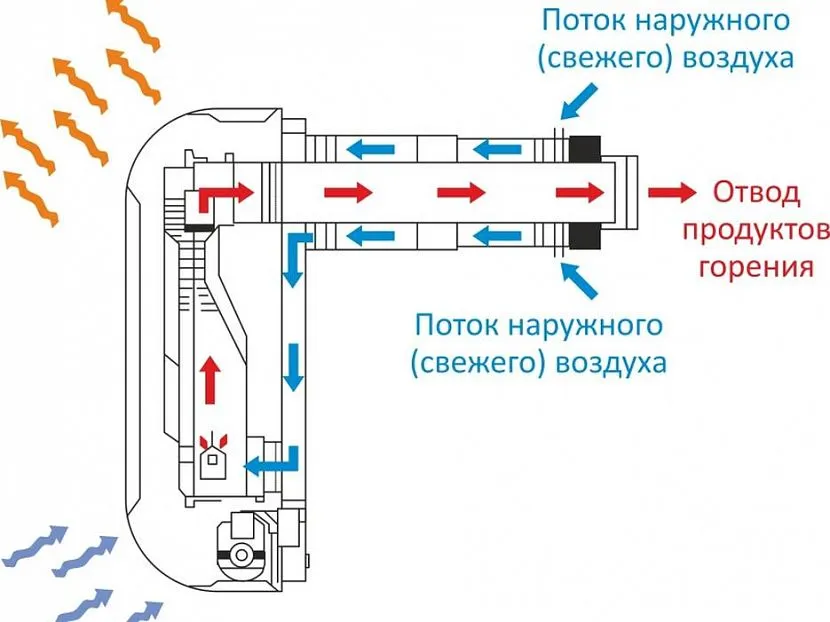

Тяга и отвод продуктов сгорания при использовании конвекционных котлов

Для их работы используется естественная тяга. Это процесс, когда за счет разности давлений поток холодного воздуха поступает внутрь помещения, а теплый воздух вытесняется наружу. Этим движет перепад высот входа и выхода воздуха.

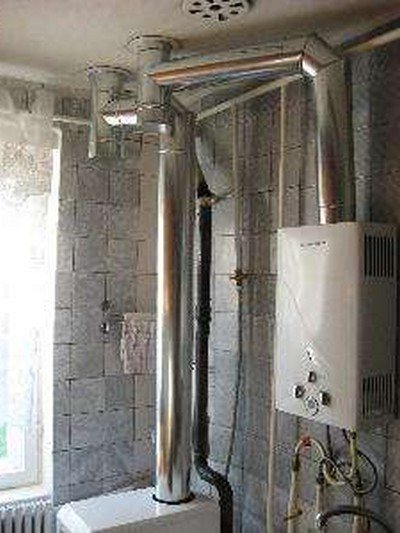

Устройство дымоходов от газовых приборов

При работе котла вырабатываются продукты сгорания, имеющие повышенную температуру – около +180оС. Их необходимо удалять через специальный дымоход, расположенный в верхней части стены помещения или в крыше.

Более холодный воздух должен непрерывно поступать в помещение. Он необходим для восполнения уже использованной его части для горения газа.

Если этого не сделать, то конвекционные котлы на газе не будут работать. Их отключит специальная автоматика по тяге. Не исключена возможность поступления продуктов сгорания (угарного газа) в помещение. Это может произойти в аварийной ситуации при выходе из строя такой автоматики. Последствия просто опасны для жизни.

Поэтому, естественная вентиляция помещения является необходимым условием для работы конвекционных котлов. При ее правильном устройстве и эксплуатации будет обеспечено эффективное сжигание природного газа и безопасность пользователей.

Когда стоит переплачивать при покупке

При покупке следует учитывать прямые доэксплуатационные траты. Для конденсационных моделей это:

1. Начальная стоимость, которая выше; но сравнение нужно проводить с учетом мощности котлов, цена 50-60 киловаттных приборов сопоставима с конвекционными.
2. Необходимость монтажа дымоходов с принудительной вентиляцией.
3. Невозможность функционирования без дополнительных трат на электроэнергию, необходимую для циркуляции жидкости в системе и воздухообмена.
4. Затраты на утилизацию токсичного конденсата из системы удаления воздуха.

Расчеты приводят к выводам, что сроки окупаемости конденсационных моделей будут сокращаться при возрастании ежедневных трат для всех потребителей. Это произойдет при неизбежном росте цен на энергоносители и природный газ в их числе.

Показатели улучшаются для домовладений со значительными отапливаемыми площадями, для малых домов экономия будет незначительной.

Конвекционный котел отличатся повышенными тратами в режиме постоянного включения – выключения в период межсезонья. Следовательно, при длительном отопительном сезоне эти модели отопления будут работать с большими затратами.

Уменьшение теплового загрязнения природы — аргумент в пользу эксплуатации конденсационных котлов.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как выбрать подходящую серию

При выборе водогрейного котла обращают внимание на основные моменты, среди которых преимущественным считается вид используемого топлива. Учитывают техническое диагностирование и предполагаемые задачи: для частного дома подходящими считаются твердотопливные или газовые модификации типа 3 КД

Промышленные агрегаты на солярке сходны по параметрам с газовыми аналогами. Они могут работать на 2 видах горючего, что облегчает эксплуатацию и составление плана технологической защиты. Версии на угле и дровах ориентированы на получение горячей воды для систем отопления. Для этой же цели используют промышленный газовый котел.

Горелка Premix

Горелка так же является важным компонентом любого котла, в том числе конденсационного. Список задач, за которые она отвечает:

• Обеспечение точных пропорций смешения топлива с окислителем (воздухом).
• Качественное перемешивание газовых составляющих.
• Обеспечение экологичности горения.

Первые два пункта необходимы для повышения полноты сгорания топлива и, соответственно, общего КПД котла. Подробно разберем их ниже.

В третьем пункте, в конечном счете, подразумевается снижение выбросов вредных веществ в атмосферу. В горелках современных конденсационных котлов это достигается за счет сравнительно малых температур горения, что снижает количество образующихся соединений азота и серы. Для достижения необходимых показателей по мощности при снижении температуры площадь пламени в таких горелках обычно достаточно велика.

Наиболее распространены два варианта организации поверхности для горения. Цилиндрическая: И плоская:

Увеличение поверхности горения так же обеспечивает большую площадь инфракрасного излучения при работе горелки на малой модуляции мощности.

Сам материал поверхности представляет собой ячеистую структуру из металла либо керамики.

Ячеистость обеспечивает дополнительное перемешивание газа с воздухом. Но основное смешение и контроль его пропорций в современных котлах происходит до горелки — в узле “газовый клапан/вентилятор/трубка Вентури”. Его схематичное изображение представлено ниже.

Подобные системы носят общее название “Premix”, то есть система с предварительным смешением. Точное поддержание пропорции воздух-газ обеспечивается за счет приблизительно равных давлений в точке смешения. Причем эта пропорция поддерживается в широком диапазоне расходов смеси и модуляции котла.

Таким образом общую схему можно описать по пунктам:

1. Вентилятор создает высокую тягу, обеспечивая точный расход воздуха в соответствии с требуемой мощностью.
2. Трубка Вентури обеспечивает выравнивание давлений газа и воздуха в точке смешения.
3. Газовый клапан поддерживает оптимальную пропорцию газ-воздух в широком диапазоне скоростей вентилятора.
4. Полученная газовоздушная смесь поступает на поверхность горелки, где происходит дополнительное перемешивание.
5. Смесь поступает в область горения. Причем горение происходит с температурой, достаточно низкой для обеспечения низких выбросов вредных веществ, но при это с высокой суммарной мощностью.

Подводя итог, можно сказать, что конструкция конденсационного котла и принцип его работы не так и сложен. Однако, каждый отдельный элемент требует большого внимания при проектировании. Правильный выбор материала теплообменника, его геометрия, надежные компоненты газово-воздушного тракта — залог эффективной работы и долговечности котла. По сравнению с любым традиционным котлом, конденсационный обеспечивает большие КПД во всех режимах работы. Теплообменник изготовленный из нержавеющей стали обеспечивает долгий срок службы оборудования (вплоть до 50-ти лет) без снижения эффективности при любом качестве топлива и теплоносителя.

Рассмотрим, как описанные выше принципы и технические решения используются в газовых конденсационных котлах HORTEK.

Спектр котлов HORTEK составляют три линейки оборудования:

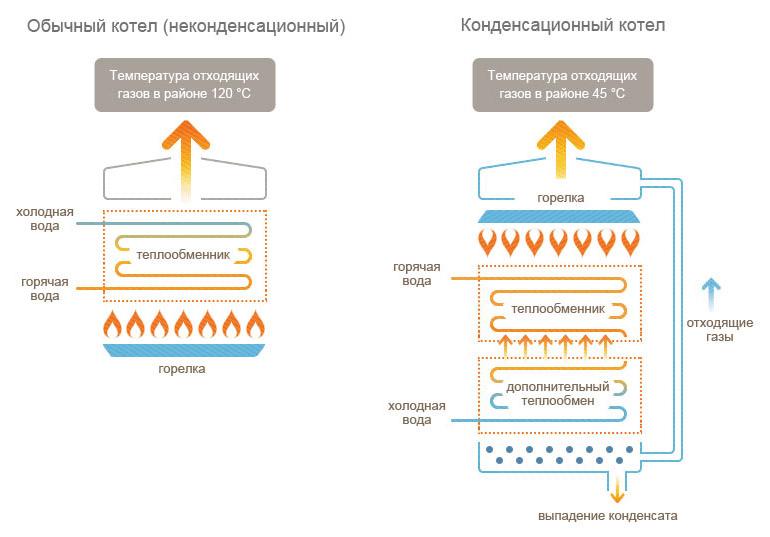

Сравнение конвекционных и конденсационных котлов

В поиске подходящего варианта пользователи сталкиваются с необходимостью выбирать из котлов различных типов. Теперь нужно подробно рассмотреть конвекционный котёл — что это и как он работает:

• Малое количество образующегося во время работы конденсата.
• Можно выбирать из настенных или напольных вариантов.
• Могут использовать чугунный теплообменник, что исключено при применении конденсационного котла.

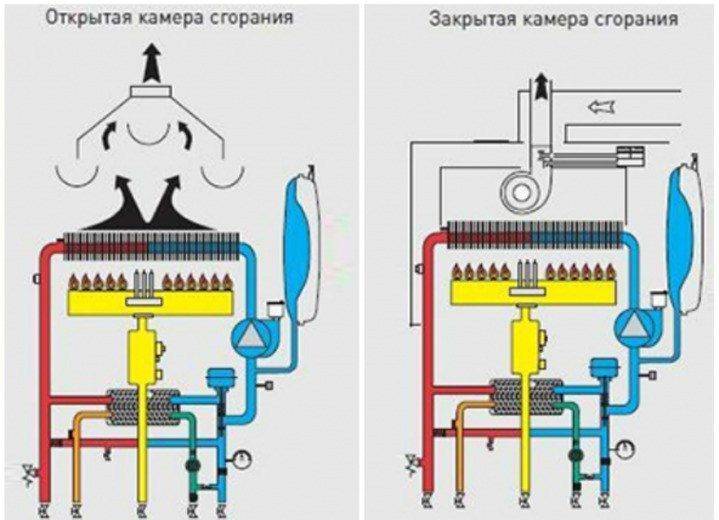

• Конвекционный котёл использует открытую камеру сгорания, благодаря чему берёт воздух из помещения, где установлен, охлаждая воздух.
• Такие котлы требуют несложной установки. В процессе эксплуатации с ними практически никогда не возникает проблем.
• В них относительно простая и понятная конструкция.
• В процессе работы уровень шума остаётся незначительным.
• Промышленность предлагает множество одно или двухконтурных моделей. Первые из них предназначены для обеспечения работы отопления. Вторые дополнительно снабжают дом или квартиру горячей водой.

Недостатком при использовании таких котлов является ограничение мощности до 100 кВт. Их применяют для домов общей площадью не более 300 кв. метров.

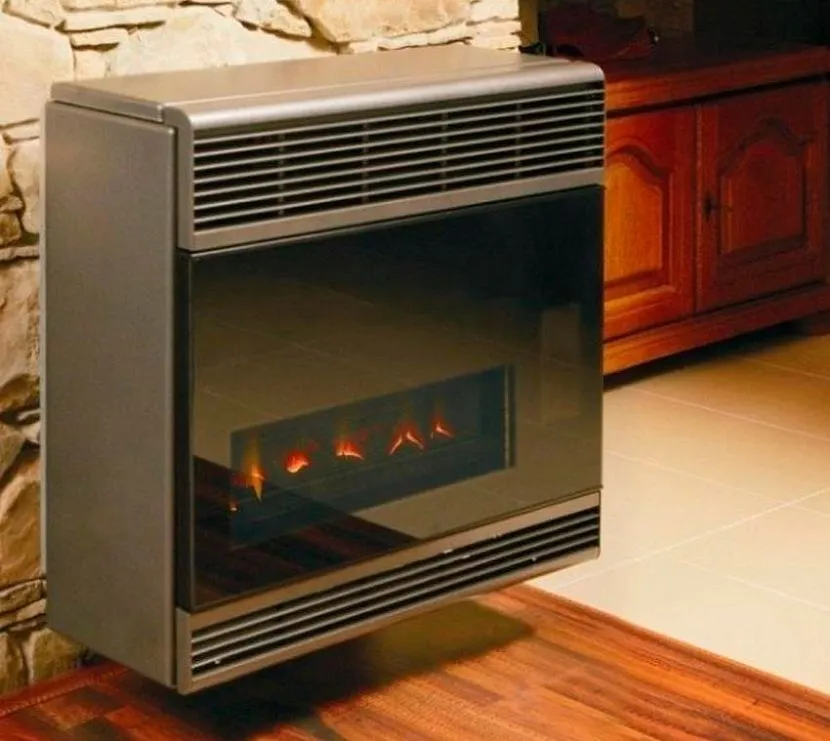

Газовый конвектор можно рассматривать как элемент дизайна помещенияИсточник cosmo-frost.ru

Надо отметить, что конденсаторные котлы также имеют свои достоинства. Одним из них является высокая эффективность такого оборудования. Их конструкция имеет существенные отличия. Основными особенностями считаются следующие:

• Для разогрева теплоносителя используется не только камера сгорания, но тепло, выделяемое горячим паром.
• Перед тем, как уйти в дымоход, дым охлаждается, обеспечивая создание химически агрессивного конденсата, который воздействует на прибор. В связи с этим его нельзя делать из чугуна, а вместо него применяется нержавеющая сталь.
• Эффективность прогрева существенно выше, чем у конвекционного котла.
• Такие котлы не могут обеспечить достаточную силу тяги, поэтому в них применяется вентилятор.
• В этом оборудовании применяется камера сгорания закрытого типа.
• При мощности ниже 30 кВт продукты сгорания можно выводить через стену. Когда это значение будет повышено, необходимо, чтобы труба была проложена сквозь крышу.
• При работе возникает жидкий конденсат, для которого требуется обеспечить отвод в канализацию. Он образует кислую среду, которую перед сливом нужно нейтрализовать.
• На дымоход образование конденсата не оказывает сильного воздействия, однако рекомендуется делать его из кислотоустойчивых материалов. При использовании кирпичных дымоходов для такого оборудования делают вставки из специальной керамики.

Такая разновидность стоит дороже, но конденсационный котел имеет намного больший КПД

Важно отметить, что для эффективной работы такого устройства нужно использовать более мощные радиаторы для того, чтобы теплоноситель успевал остыть перед тем, как попадёт в снова в котёл для прогрева. Если это условие не выполняется, то эффективность работы не будет максимальной. Нужно точно знать, если выбран конденсационный или конвекционный котёл: что это и как работает

Нужно точно знать, если выбран конденсационный или конвекционный котёл: что это и как работает.

Использование коаксиального дымоходаИсточник cosmo-frost.ru

Неполадки газовых котлов

Обычно, при условии монтажа отопительного оборудования квалифицированными специалистами, эксплуатация как традиционных, так и конденсационных котлов проходит без серьезных неполадок. Проблемы могут возникнуть при ошибках монтажа. Что касается самого оборудования, то более надежными считаются котлы с теплообменниками из нержавеющей стали или чугуна. Но такие теплообменники имеют не все котлы. Бюджетные модели оснащаются теплообменниками из силумина с кремниевым покрытием, которое недостаточно прочное и может повредиться механически. При нарушении слоя кремния, конденсат быстро разъедает алюминий, и теплообменник приходит в негодность.

Наиболее устойчивы к коррозии чугунные теплообменники. Из-за большого веса, их устанавливают преимущественно в напольные модели котлов. Кроме того, такие теплообменники обычно оборудуют одно- двухступенчатой атмосферной горелкой, которая нуждается в довольно сложной настройке. Но сегодня чугунные котлы встречаются редко, им все больше предпочитают более легкие котлы с теплообменниками из нержавейки.

Другая проблема газовых котлов связана с горелками. У традиционных котлов старого образца горелки работают в режиме коротких, но частых циклов, из-за чего они со временем выходят из строя.

В современных конденсационных котлах используются модуляционные горелки, мощность которых меняется автоматически. Такие горелки гораздо реже включаются-выключаются, и поэтому меньше ломаются.

Резюме.

Традиционные (конвекционные) котлы:

•  дешевле конденсационных котлов;
•  имеют надежные чугунные теплообменники;
•  образуют небольшое количество конденсата;
•  потребляют больше газа по сравнению с конденсационным котлом;
•  модели с открытой камерой сгорании используют воздух помещения, который компенсируется холодным наружным воздухом.

Конденсационные котлы:

•  экономичнее традиционных, но разница наиболее выражена при мягких зимах;
•  не выхолаживают помещение, поскольку имеют закрытую камеру сгорания. По этой же причине более безопасны;
•  требуют защищенного дымохода, т.к. образуют большое количество конденсата;
• требуют отвода конденсата в канализацию;
•  не такие надежные, как напольные чугунные котлы конвекционного типа.

Конденсационные газовые котлы специалисты рекомендуют выбирать для работы в низкотемпературных системах отопления, а также для традиционного отопления хорошо утепленных домов.

Бойлерные и инжекторные конвекционные печи

По способу парообразования выделяются два вида печей:

1. Бойлерные печи со встроенным парогенератором.

Бойлерная конвекционная печь

2. Инжекционные печи, в которых пар образуется путем непосредственного впрыска воды на трубчатый электронагревательный элемент печи.

Инжекционная конвекционная печь

Бойлерная система парообразования больше распространена благодаря своей простоте и точности. Она позволяет сразу определить необходимое количество пара без вычислений количества воды, необходимого для возникновения заданного количества пара.

Важным фактором, продлевающим срок службы пароконвекционной печи, является ее защита от накипи. Для предотвращения появления накипи в конвекционной печи используются специальные умягчители, через которые пропускается вода перед производством пара.

Недостаток, которые имеет бойлерная пароконвекционная печь один – высокая цена. Поэтому разработаны и выпускаются инжекторные агрегаты. Они полностью повторяют функционал бойлерных печей, являясь их недорогой альтернативой.

Пар в инжекторных аппаратах образуется непосредственно в рабочей камере при попадании воды на горячую поверхность нагревателя. При использовании комбинированного режима работы конвекционной печи регулировка количества пара в инжекторных печах происходит не хуже, чем в бойлерных. По остальным параметрам инжекторные конвекционные печи ничуть не уступают бойлерным. С учетом того, что цены на данный тип агрегатов ниже, инжекторная конвекционная печь все чаще приобретается для кухонь профессиональных поваров.

Описание моделей конвекционных печей Abat
