Назначение и особенности монтажа коробов для электропроводки

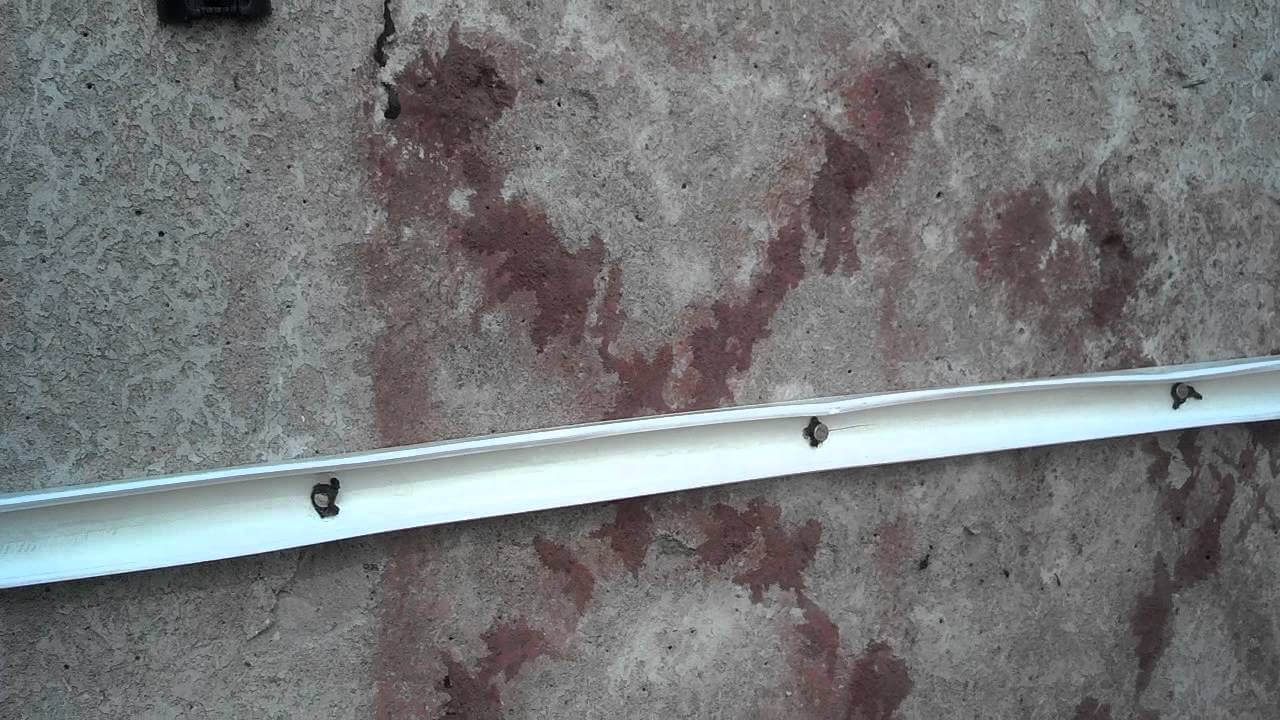

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
3. Засверлить отверстия согласно отметкам на стене.
4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича

В словаре Даля

м. гнутая, а иногда и плетеная укладка разного вида: сундук лубяной, или выгнутый из драни; тележный лубяной кузов или ящик. Сани обшитые лубом, обшевни или пошевни; плетеная корзиниша на дрогах, для возки углей; кузовок, лукошко, берестянка, лубочник. Лубяной короб с коврижками. | Арх. олон. нищета, бедность, сума; нищие собирают в короб, о кузовок. Его свело коробом, скорчило, согнуло. | перм. мера дров, поленница длит. 14 чтвр., выш. 8. Коробок, -бочек, умалит. малый короб, коробочка, гнутый деревянный, бумажный, жестяной и пр. | В шулерской картежной игре: часть колоды сламывается или сгибается горбом, и неопытный игрок всегда сымает под этот горб, под известную карту. Ни из короба, ни в короб, ни туда, ни сюда. Из короба не лезет, а в короб не едет, и короба не отдает. В короб нейду, из короба не лезу и короба не отдаю. Как мордвин, в короб едет, у мордвы лубяной короб на дрогах. Жало б тебе брюхо коробом, а жену желобом! проклятие. Из короба в крошни, из терема в овин, хуже. Мозговина (голова) с короб, а ума с орех! Наговорил с три короба. В этих пословц. короб берется в старн. знач. повозки, телеги, кузова. Коробки м. мн. арх. пошевни, обшевни, легкие сани, обшитые лубом. Коробка, -бочка ж. короб и коробок; гнутая из коры, драни, картону или жести укладка, иногда с крышкою; картонка; природная, растительная коробочка, семенная головка, маковка. Чернослив привозят в деревянных и бумажных коробках. Дверной замок покрыт медной коробкой. Меж двойных окон, вокруг форточки, вставляется деревянная коробка. | Филенчатая или дощаная облицовка проема для дверей и окон; ящик в виде гнезда, для стойки, и пр. для укрепления тисков; железная обечайка, иногда с покрышкою, на ступице, для удержания мази; ящичек для насыпки порохом, у снаряда для сигнальных вспышек; горн. железное влагалище для кричной фурмы; склепанный из железных листов котел, особ. плоский, для выпарки жидкости и пр. | Зап. по Вилии, Неману ходят в мелководье коробки, плоты с плетневыми стенкамн, вместо лодок. Два веника в коробке, да мышь вподполе, все богатство. Коробища, увелич. короб. Коробья ж. мн. коробейка, гнутый, обычно из осиновой обечайки, короб, либо сундук, с напускною крышкою, круглый или с четырьмя тупыми углами. Коробья заменяет сундук и прочие его; она с висячим, а иногда и с нутреным замком, старинного ладу; она оковывалась полосами, двойное дно бывало сысподу решетчатое, для продуху; по нижнему краю обечайки накладывалась такая же обвязка, отвечая закраине крышке. Вообще; сундук с одежей, пожитками, а потому набить коробью, накопить достаток; рядить коробью, готовить приданое; спустить коробейку, прогулять, пропить имущество и пр. Коробья не велика, да укладиста. В моей коробьи завелись воробьи. Матушкиной коробьи не подымешь, братнева кушака не скатаешь, батюшкина коня не изловишь? земля, дорога, ветер. Идти в коробейку да доставать копейку. Свое добро, хоть в печ, хоть в коробейку. Поди в коробейку, подай копейку; поди в сундучок, подай пятачек; поди ее огнивенку, подай гривенку! славить Христа. Чего в коробейку не спрятать и не запереть? света. Коробушка, коробойка, коробица ж. коробейка, коробья; иногда коробка. Коробуля ж. новг. дранковая корзина. Ягоду продают в берестяных коробицах, сиб. в свернутом листе бересты. Коробовой, коробочный, коробковый, коробьевой, коробейный, к коробу, коробке, коробье относящ. Коробовой свод, полукруглый, выведенный с двух стен, с тупыми концами. Коробовые сани, обшитые, лубяные. Коробочный сбор, с евреев, сбор в общину, в кагал, за позволение торговать в разноску, ходить с коробкою. Коробьевой замок, старинный, у которого в крышке железко, в виде копьеца, захватывается язычками с двух сторон. Коробчатый или коробом, сводчатый, в виде короба. Коробчатый свод, крутой, туповерхий, тупой, неострый, не стрельчатый, сведенный равно со всех четырех сторон. Коробоватый, на короб похожий, коробчатый. Коробочник м. -ница ж. коробочный мастер. Коробейник м. кто делает коробьи. Коробочник, коробейник, разносчик, торгующий в разноску мелочным и шепетильным товаром; большею частью ковровцы (влад. губ.), офени. Коробить что, вести, сводить, гнуть, перекашивать, сгибать коробом. Обечайки коробят (гнут) на огне. Сырой лес в поделках коробит и рвет, безличн. Меня от стужи так и коробит. Ребята наши в лесу, полозья коробят, гнут. Такое вино, что рот коробит (ведет). -ся, гнуться, корчиться, перекашиваться. Доски коробятся, да и земля трескается и коробится от зноя. Вертится, коробится, как береста (подметка) на огне. Коробленье ср. длит. действие и сост по глаг. на ть и на ся. Коробовка ж. твер. порода небольших яблок.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

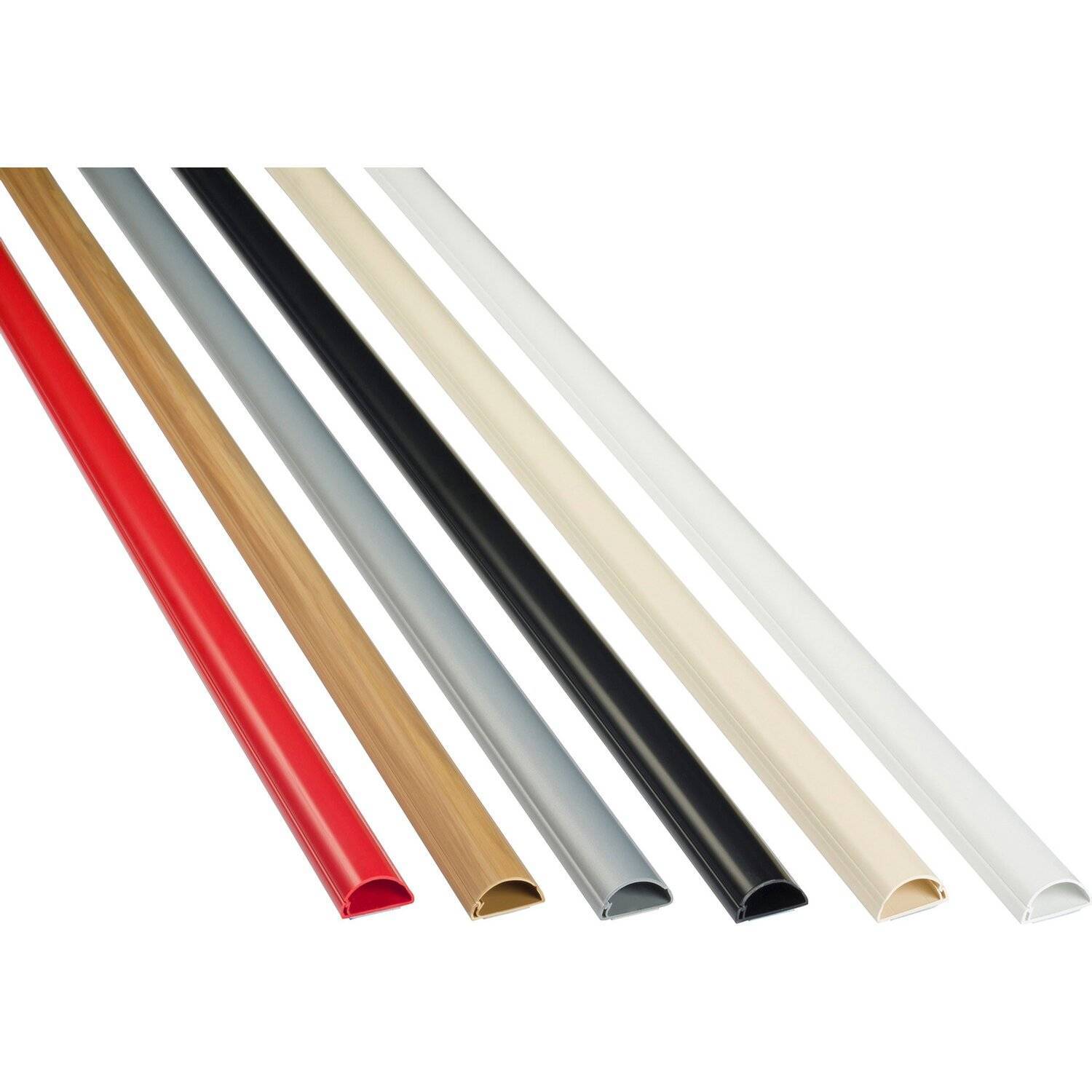

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

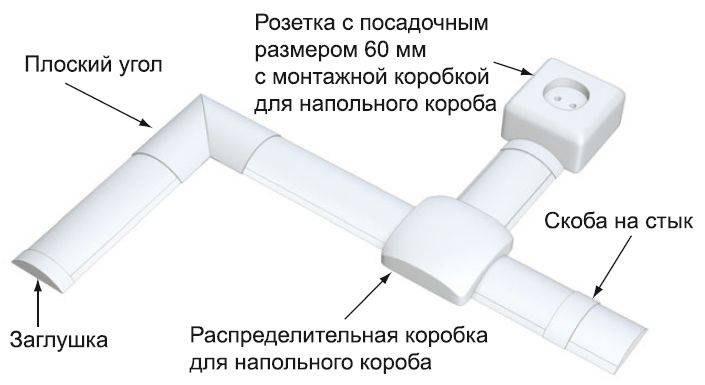

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Монтаж кабель-канала

Необходимые инструменты:

• линейка и карандаш;
• инструмент для пиления профилей в зависимости от материала (пилка по дереву или ножовка по металлу). Чтобы осуществить запил под 45 градусов вам потребуется столярное стусло;
• дрель или шуруповерт для сверления отверстий;
• соответствующие метизы;
• для точного размещения коробов можно пользоваться уровнем.

Кабель каналы в первую очередь используются для проводки на таких поверхностях, которые исключают другие способы монтажа:

• Металлические поверхности требуют предварительного засверливания в местах крепления короба. Чтобы прикрепить кабель канал к такой поверхности, покупайте специальные саморезы с частым шагом резьбы.
• Деревянные, гипсокартонные и гипсолитовые  перекрытия не нужно сверлить, если вы пользуетесь саморезами по дереву. Для монтажа с помощью дюбель шурупов предварительно нужно проделать отверстия дрелью со сверлом соответствующего диаметра.
• Бетонные плиты и кирпичные стены  – очень прочные и твердые объекты. Для работы с ними вам придется прибегнуть к использованию ударных дрелей. Крепление производится дюбель шурупами исключительно.

Подготовительные работы:

1. Произведите замеры трассы для прокладывания коммуникации.
2. Разметьте места крепления кабель каналов. Разметка производится с учетом всех поворотов и особенностей стен и перекрытий. Сверяясь с показаниями уровня, карандашом отметьте места будущего расположения кабель каналов. Не стоит прокладывать в местах, где она будет часто травмироваться, выбирайте наименее доступные места.
3. Сделайте заготовки профиля нужного размера с учетом величин, полученных в результате разметки. Чтобы окончательный результат смотрелся аккуратно, а стыки идеально прилегали друг к другу, зачистите места спилов от заусенец.
4. Если это необходимо, произведите сверление отверстий в местах предполагаемых креплений.

Монтаж и заполнение кабель-каналов:

1. Крепите заготовки при помощи соответствующих материалам стен метизов.
2. При заполнении готовых коробов электропроводкой, убедитесь в том, что она обесточена.
3. Каждый провод разместите в отдельной нише короба так, чтобы они были изолированы друг от друга и не переплетались.
4. Закройте закрепленные короба крышками соответственного размера.

Пластиковые изделия на гладкую и прочную поверхность, такую, как металл, допустимо крепить при помощи жидких гвоздей, предварительно очистив от загрязнений и обезжирив примыкающие поверхности.

Этапы монтажа

Работу начинают с составления чертежей и разметки стены. После этого делают отверстия, устанавливают и закрепляют короба, помещают кабели в полость.

Схема электропроводки

На первом этапе определяют расположение элементов электропроводки в доме или квартире. Схему при наличии соответствующих знаний можно нарисовать самостоятельно. В остальных случаях придется обращаться к специалистам.

Чертеж прокладки кабель-канала

На следующем этапе составляют подробную схему, включающую все лотки, розетки, выключатели, щитки и распределительные коробки. Чертеж рекомендуется составлять с помощью компьютерной программы, выводящей трехмерное изображение.

Разметка трассы

Стены, пол и потолок размечают в местах расположения каналов и других элементов сети. Для поддержания вертикали и горизонтали пользуются уровнем и отвесом. Лазерный нивелир заменяет оба этих инструмента.

Подготовка кабель-канала

На этом этапе приобретают короба соответствующих размеров. Изделия нарезают по мере установки изделий. Нужно помнить, что каналы не комплектуются фурнитурой. Соединительные элементы придется покупать отдельно.

Для получения красивого стыка нужно сделать следующее:

1. Подготовить 2 короба. Один укладывают целиком.
2. Отрезать второй канал на нужную длину. Ту же операцию проделывают с крышкой.
3. Установить отрезок крышки на цельный лоток. Защелкивают нетронутую защитную накладку.

Укладка по трассе

Крепить электротехнические изделия можно саморезами, жидкими гвоздями, дюбелями. Крепеж желательно вкручивать в шахматном порядке. Клей наносят на обратную сторону лотка зигзагообразными линиями.

Монтаж углов и стыков

Главным требованием на этом этапе становится отсутствие выраженных зазоров между элементами после закрытия крышек. Для этого нужно несколько раз отмерить и аккуратно нарезать их ножовкой, торцовкой или стуслом.

При самостоятельном монтаже нужно пользоваться фурнитурой, скрывающей недочеты. Остающиеся после установки соединителей зазоры закрывают герметиком.

Существует и другой способ: вместо отрезания заготовок под углом подгоняют стенки оснований под полную ширину. Короба размещают внахлест.

Закрепление кабелей

После монтажа всех коробов нужно уложить провода

Перед тем как закрыть торец кабель-канала и защелкнуть крышку, важно зафиксировать содержимое лотка

При выполнении работ учитывают следующие правила:

1. Нельзя соединять в канале силовые провода. Наличие скруток повышает риск возгорания.
2. Телевизионные, компьютерные и телефонные линии нужно укладывать в отдельные лотки. Смешивание таких кабелей с силовыми не допускается.
3. Провода в коробах следует фиксировать хомутами и распорками.

Закрытие крышки

Уложив провода и подключив все элементы, электрик должен активировать подачу электричества, проверить работоспособность системы. Обнаруженные недочеты нужно устранить.

Для поиска неработающей ветки используют специальный инструмент. Если сеть функционирует нормально, защелкивают крышки кабель-каналов.

Что и как покупать для монтажа электропроводки

Теперь, когда вы знаете, какие именно электротехнические устройства и доборы вам потребуются, сколько у вас намечается углов, поворотов, сколько метров электропроводов и кабель каналов потребуется для монтажа, можно идти в магазин. Покупая, возьмите всего с прибавкой.

• Кабельных коробов и электропроводов возьмите на 4-5 метров больше;
• Фурнитуру – на 2-3штуки каждой;
• Розетки и выключатели – на 1-2.

Наверняка при создании проекта вы что-нибудь упустили, просчитались. Не исключены ошибки и в процессе работы, которые приведут к порче устройства. Наличие лишних деталей избавит вас от ненужного похода в магазин. В магазине проверяйте каждую деталь на целостность, чтобы все элементы были без трещин и вмятин, а крышки на коробах должны держаться

Это важно. Чувствуете, что крышка плохо защелкивается, или слабо держится на профиле, потребуйте замены. Важно: выбирая электротехнические устройства и провода, не экономьте

Выбирайте только сертифицированные качественные товары. От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам. Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром. При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток. Наряду с фурнитурой необходимо купить и крепежные элементы:

Важно: выбирая электротехнические устройства и провода, не экономьте. Выбирайте только сертифицированные качественные товары

От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам. Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром. При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток. Наряду с фурнитурой необходимо купить и крепежные элементы:

• Жидкие гвозди, шурупы с пластиковыми дюбелями или без них;
• Соединители для проводов – клеммные колодки, колпачки, гильзы;
• Изоляционная лента.

Монтаж кабельных коробов начинается от распределительного щита (коробки), который размещается, как правило, у входа в дом. Здесь же устанавливается счетчик. Отсюда провода разветвляются и разбегаются по всему дому. Поэтому к распределительному щиту желательно подвести короба большего размера, чем те, которые будут установлены в комнатах. И обязательно в распределительном щите должно быть установлено устройство защитного отключения (УЗО).

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

• под балконом, крыльцом, а также над крышей промышленного здания — 2,5
• над окном — 0,5
• под балконом — 1,0
• под окном (от подоконника) — 1,0

При вертикальной прокладке до окна — 0,75

То же, но до балкона — 1,0

От земли — 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Что такое доборы

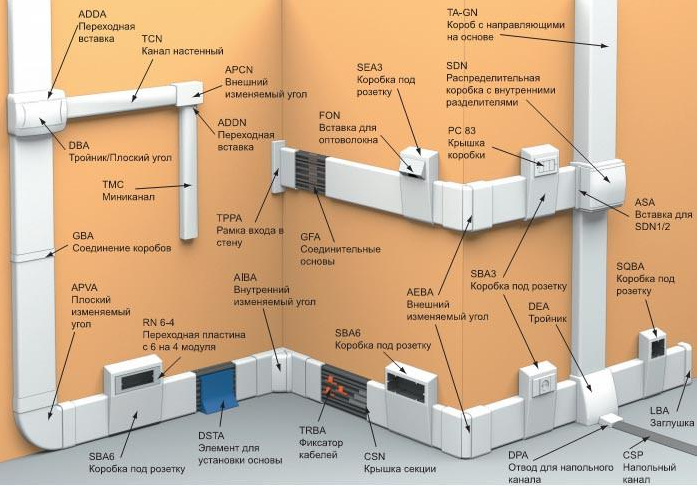

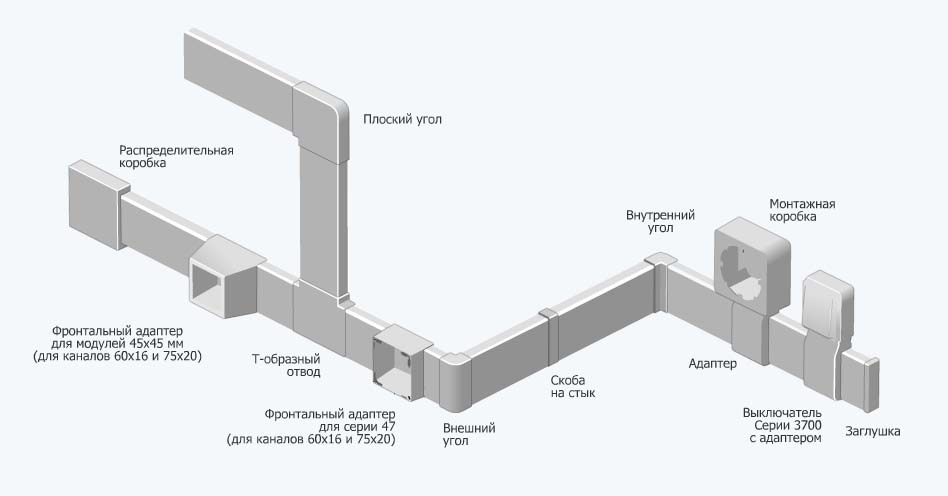

К кабельным коробам прилагаются так называемые доборы:

• Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
• Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
• Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
• Заглушки применяются для закрытия короба в конце пенала;
• Установочная коробка предназначается для установки выключателей и розеток.

Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:

• Пластиковый – столярной ножовкой с мелкими зубьями;
• Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

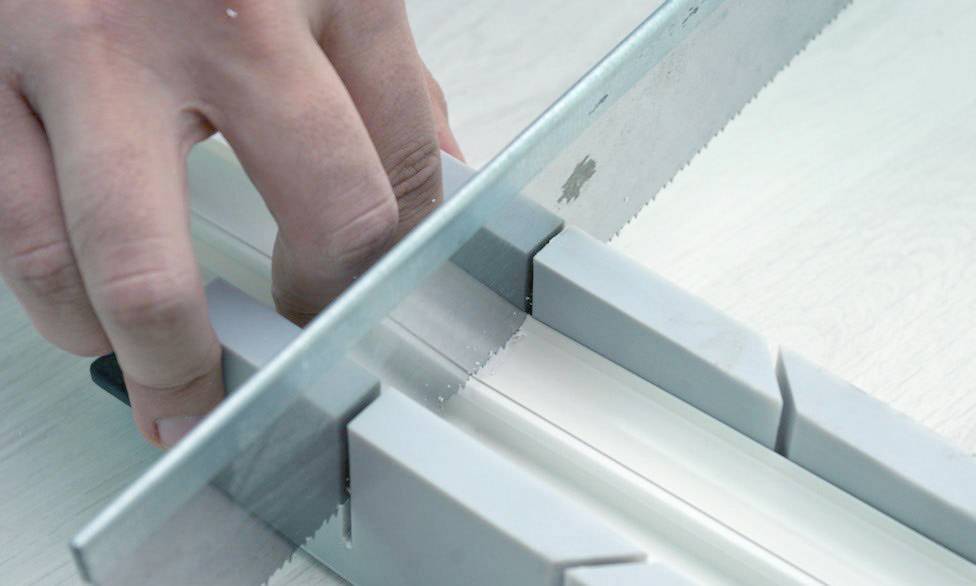

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.

Виды кабель-каналов

Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:

Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);

Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой

Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;

Металлические кабель-каналы выполняются из листового и перфорированного листа

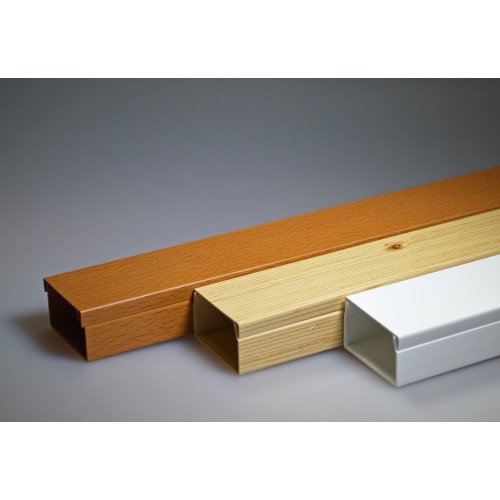

Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).

Кабель-каналы из пластика выпускаются различных размеров и цветов По прочим параметрам, данные изделия подразделяются:

По геометрическим размерам:

Сечение в разрезе, у различных марок подобных изделий, может быть различаться. Длина зависит от материала, используемого при изготовлении кабель-канала и технологической линии, используемой производителем.

Особенности и разновидности

Кабель-каналы — это короба для укладки проводов, изготовленные из металла или пластмассы. Сфера их применения довольно широка: внутренняя отделка офисов и квартир, внешняя прокладка проводов и обеспечение сохранности кабелей на предприятиях.

Функциональное назначение таких конструкций — защищать проводку от механических повреждений и открытого взаимодействия с окружающей средой. Элегантный дизайн и удобство эксплуатации — дополнительные преимущества.

Все кабель-каналы по видам и размерам делят на две большие подгруппы:

• жесткие для электропроводки;
• гибкие из гофрированных труб или секций.

В строительстве распространена металлическая модификация кабель-канал, где сделан литой или перфорированной корпус короба.

В быту используются пластиковые конструкции, обладающие достаточной жесткостью, чтобы выполнять свои прямые функции, и имеющие привлекательный внешний вид.
