Монтаж подрозетников в керамическую плитку
При необходимости установки розетки или выключателя в стене, которую предполагается облицовывать кафельной плиткой, разметку и проделывание отверстий в бетоне производят до начала отделочных работ. В полученные углубления заранее закладываются электрические провода.
После укладки плитки снова делается разметка, и в ней высверливаются отверстия необходимой глубины. Плитку лучше всего сверлить алмазной коронкой, периодически охлаждая ее водой.
В углубления закладывается гипсовый раствор, его также наносят на заднюю часть подрозетника, а затем коробка вдавливается в отверстие и выравнивается.
Для установки нескольких розеток заранее делается шаблон, по которому размечается стена
Известные производители
Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:
- Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
- Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.
Подрозетники для деревянных домов

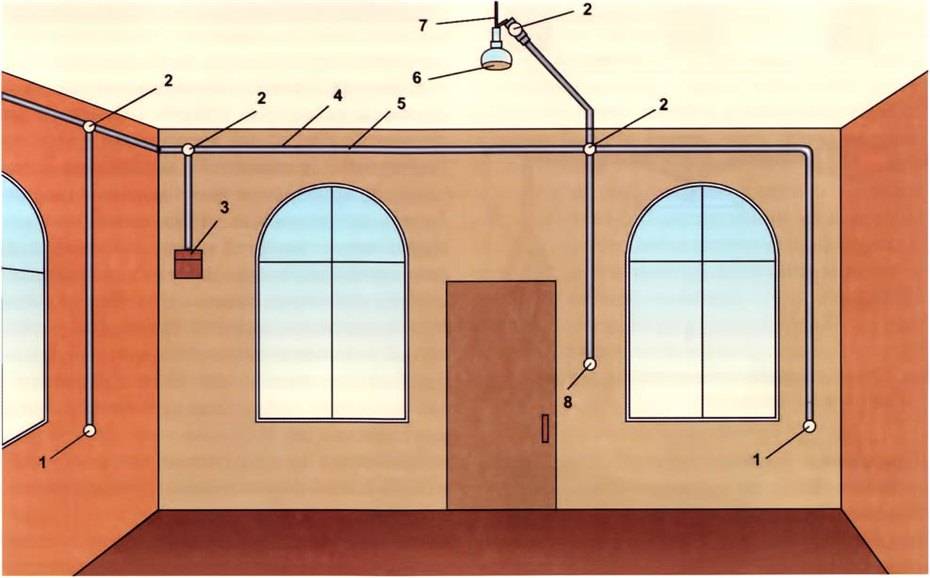

В деревянных домах в большинстве случаев используется электропроводка открытого типа, поэтому вместе с ней устанавливаются наружные розетки и выключатели, не требующие выполнения дополнительных работ и расходования материалов. Однако на некоторых объектах, например, сборно-щитовой конструкции, проводка может быть спрятана внутрь массива, и тогда обязательно понадобится специальный подрозетник для деревянных стен.
Довольно часто вся домашняя проводка укладывается в трубы. Предпочтение отдается металлу или гофре. Подобная прокладка может выполняться как открытым, так и скрытым способом.
Требования по обеспечению пожарной безопасности определяют, какие монтажные коробки следует использовать в деревянных строениях. Прежде всего, это железный подрозетник и другие аналогичные изделия из негорючих материалов. Использование таких элементов существенно уменьшает риск возникновения пожара по причине возгорания проводки.
Установка металлических подрозетников осуществляется по обычной схеме, предусмотренной для стандартных монтажных коробок. С учетом мягкой структуры древесины, эта процедура значительно облегчается и упрощается. Для этих целей применяется коронка для подрозетников по дереву, с помощью которых отверстия под коробки сверлятся с минимальными трудозатратами.
Существует более сложный вариант монтажа, при котором в древесину предварительно устанавливается специальный металлический стакан. Далее в него устанавливается подрозетник, изготовленный из любого материала. Пожарная безопасность в этом случае также обеспечивается на должном уровне, но данный способ считается более трудозатратным и экономически невыгодным.
Нюансы установки мультибокса на плинтус
Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?
В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.
Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля
Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.
Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.
Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

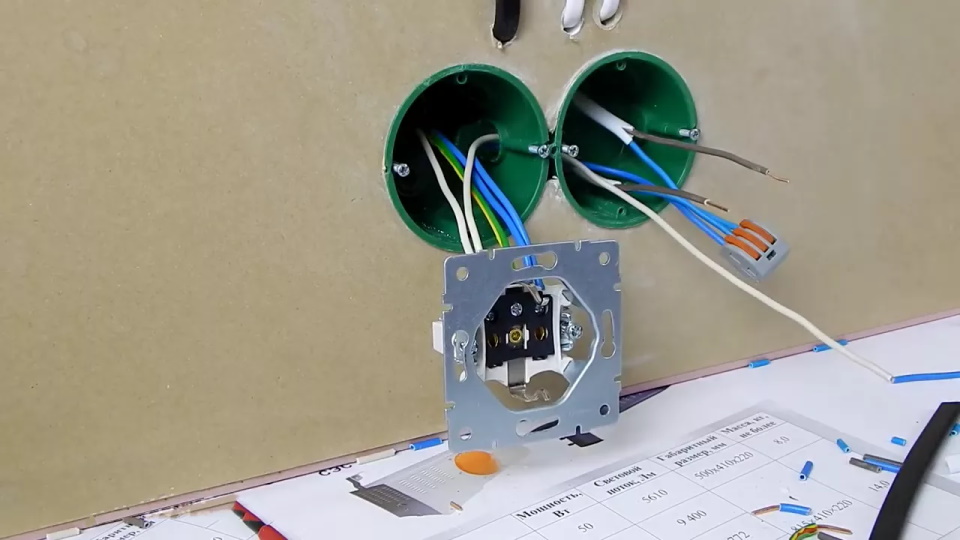

Пример установки в гипсокартон
Гипсокартон для стен обычно стандартной толщины – 12,5 мм. Как раз на одном таком фрагменте я могу показать, как это работает, чтобы показать в чём именно его плюс.
Берем наш с вами подрозетник для гипсокартона, зажимаем усики руками и вставляем.
Вот так всё выглядит с обратной стороны. Это усики еще не зажаты.
Теперь производим простую манипуляцию – закручиваем винт шуруповертом (или дедушкиной отверткой, как Вам удобнее), и усик сам движется и (прижимается) до упора.
Видим, как с обратной стороны подрозетник сам себя прикрутил вот таким вот образом. И сам себя прижимает вот этими самыми усиками. «Сидит» очень хорошо, очень плотно и никуда он отсюда не денется.
Как это выглядит с лицевой стороны: два винта держат усики, а еще два винта остались для крепления розетки.
Основа основ, или выбор и установка подрозетников
Они называются еще установочными коробками и нужны для надежного крепления механизма розетки или выключателя в стене. Универсальная форма — а-ля круглый пластиковый стакан, в особенных случаях используют квадратные или овальные.
Выбор подрозетников базируется на нескольких критериях:
- тип стен — монолит или полые;
- на сколько мест рассчитывать;
- будет ли в подрозетнике находится скрутка проводов.
С этого места поподробнее.
Тип стен и выбор подрозетников
Какие на объекте стены: монолитные (кирпич, бетон, железобетон) или полые (гипсокартон, фанера)? От этого зависит выбор конструкции подрозетника.
Для монолитной стены применяются утапливаемые в стену подрозетники, и после установки уже не вынимаются (пример: Multifix от Schneider Electric). Отверстия под них высверливаются дрелью со специальной насадкой — буровой коронкой.

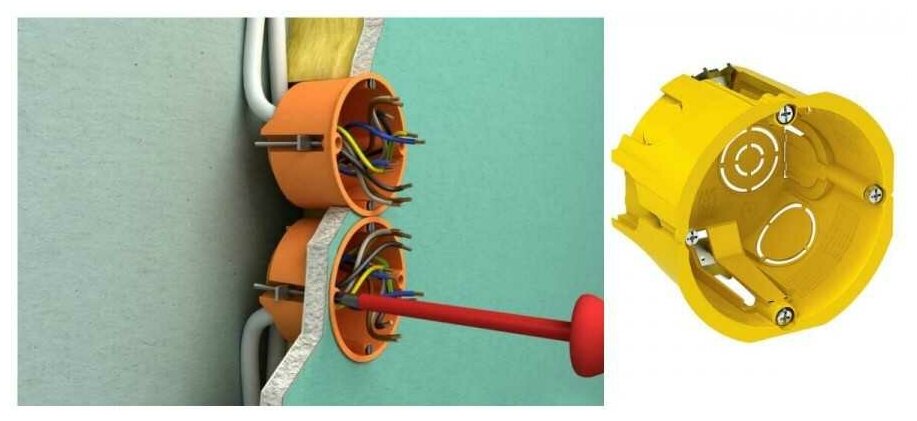

Для полых стен (гипсокартонных, например) применяют конструкционно другой тип c фиксацией на полотне гипсокартона или фанеры специальными лапками, затягивая болты. При необходимости подлежат аккуратному демонтажу.
Ну-ка, розетки, дружно в ряд
Как правило, розетки и выключатели по квартире распределяются где-то поодиночке, где-то группами. Понятно, что под одиночную нужен одинарный подрозетник.
А что делать, когда необходимо разместить три или четыре в ряд?
В магазинах Вы найдете следующие варианты решений:
- готовые установочные коробки на 2-3-4 места;

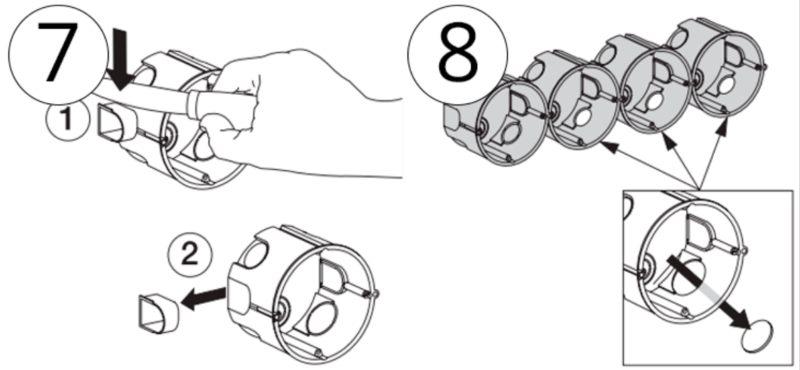

- модульные подрозетники. Их легко соединить между собой при монтаже. Возможны варианты, когда модульная установка снабжена переходником для коммутации с другими, либо же переходники докупаются отдельно (такая опция есть, например, у Schneider).
Выбираем нужную глубину
Стандартная глубина установочной коробки — 45мм.
Но иногда требуется больше места — если в подрозетнике будет находиться узел проводов, т. н. скрутка. Тогда выбирайте с глубиной 60мм. Лучше всего уточните необходимость в стандартных и глубоких экземплярах у своего электрика.
Кстати, на выбор механизма розетки глубина установочной коробки не влияет.
Качество и цена, как обычно, взаимосвязаны
Подавляющее большинство подрозетников выполнены из пластика (реже из полипропилена), но качество может отличаться в разы. Так, модели европейского производства часто более жесткие и не деформируются при установке.
А китайские могут быть дешевле вдвое. И, хотя на штуке абсолютная величина ценовой разницы несущественная, на общем количестве точек для большой квартиры или частного дома суммарная экономия существенная.
Что же выбрать?
Принимая решение, учтите, что, покупая дорогие подрозетники, Вы главным образом облегчаете и ускоряете работу монтажнику. А конечный результат при умелых руках не отличается.
С подрозетниками как базой для размещения решили, теперь переходим к выбору розеток.
Разновидности и классификация
Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.
При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.
Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.
Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.
Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.
Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.
Видео описание
В этом видео наглядно показана конструкция подрозетников: Габариты стандартной коронки совпадают с внешними размерами подрозетников по бетону. Поэтому коронку при сверлении полностью утапливают в стене. По окончании работы в отверстии остаётся бетонный цилиндр с отверстием посередине. Его легко выбивают зубилом, установленным в перфораторе в режиме отбойного молотка.
При отсутствии коронки поступают следующим образом:
- подрозетник прислоняют донышком к центральной точке разметки и обводят корпус коробки карандашом;
- к сверлу прислоняют подрозетник, и отмечаю изоляционной лентой высоту стакана;
- внутри контура разметки высверливают максимальное количество отверстий в режиме перфорации, утапливая сверло до изоляционной отметки;
- выбивают зубилом проём так же, как и в предыдущем случае.
Установка подрозетников в бетонную или кирпичную конструкцию
Для правильной установки подрозетников необходимо осуществить такие действия:
Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.
Делаем штробу в стене для прокладки проводки для розетки
Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.
Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.
Образец подрозетника предназначенного для монтажа в стену
Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.
Образец установленных коробок под подразетники
Сейчас читают:
Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.
Емкость для разведения алебастра
Процесс разведения алебастра
Цены на алебастр
алебастр
Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.
Использование алебастра для установки подрозетника
Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.
Образец установленного подразетника
Стандартные размеры подрозетников и коронок
Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.
У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.
В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.
Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.
Выбор диаметра при монтаже в бетонные и кирпичные стены
Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.
Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.
Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.
Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник
Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки
Скрытая проводка в деревянном доме
Монтаж проводки в деревянном доме дело и без того хлопотное, а если проводка необходимо скрыть то ситуация еще сложнее. В этом деле имеются как положительные стороны, так и отрицательные. В качестве минуса можно отметить то, что если розетки размещены и спустя пару лет понадобится (например при покупке нового холодильника) ее перенести, то выполнить это без разрушения самой стены невозможно.
Взять к примеру аналогичную ситуацию в ином строении, например в кирпичном либо монолитном доме. В этом случае все достаточно просто:
- Сначала нужно проштробить стену.
- После этого следует проделать отверстие для размещения розетки.
- Вставить подрозетник, вмонтировать розетку, все замазать шпатлевкой и довести до общего состояния.
Подобная поэтапность действий в принципе не проходит с деревянными домами. Как минимум придется разобрать часть стены, как максимум, что чаще всего – всю стену. Вернуть же все на свое изначальное место процесс очень сложный, и самостоятельно без навыков и инструментов это сделать практически невозможно.
По этой причине рекомендуется заранее и основательно планировать размещение всех электроприборов, какие только могут понадобиться, и соответственно сразу же монтировать под них розетки.
Таким же образом имеется отличие и в монтаже отдельных розеток. Например при проведении скрытой проводки внутреннюю розетку необходимо устанавливать исключительно в металлический подрозетник для деревянных стен. Необходимость эта объясняется очень просто. Дело в том, что подобная защита помогает избежать попаданию искр на деревянное покрытие и соответственно исключается возможность самовозгорания. Если в этом случае будет установлен подрозетник из пластика, то развитие событий может произойти иначе.
Установка в деревянную стену
Монтажные коробки из металла
В первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.
Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой). Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.
Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.
Подрозетники по бетону – размеры и способ установки
Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.
Размеры подрозетников
В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:
- Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
- Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
- Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.
Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.
Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.
Монтаж подрозетников
Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.
- Выбирается место установки розеток согласно проекту прокладки электрической проводки.
- Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.
- Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
- Теперь надо посадочное гнездо смочить небольшим количеством воды.
- Производится обмазка дна отверстия и его боковых стенок алебастром.
- Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
- Удаляются излишки алебастра.
- Монтаж розетки с подключением к питающим проводам.
Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов
Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен
Установка металлических подрозетников в деревянные стены
Предварительно делается разметка мест установки подразетников и маршрутов провода, который укладывается в жесткие или гофрированные металлические трубы. Оверстия для стаканов подрозетников сверлятся специальными коронками по дереву соответствующего диаметра. Провода прокладываются в прорезанных штробах, в подразетник заводятся через технологические отверстия проделанные с нескольких сторон. Штробы маскируются вагонкой или другими декоративными материалами. Этот способ существенно усложняет отделку.
Установка металлических подрозетников в бревенчатой стене
На деревянных стенах проще и безопаснее прокладывать наружную проводку, используя гофрированные трубы, пластиковые кабелькналы с негорючего материала. Некоторые кабельканалы имеют раскраску структуры древесины различных пород, что позволяет удачно подобрать гармонию с общим интерьером. Иногда прокладывают провода по равномерно расположенным по линии керамическим изоляторам.
Деревянные подрозетники для наружной проводки используются редко, в большей степени для декоративных целей.
Для чего нужны подрозетники
Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.
Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников. Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:
- Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
- Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
- Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
- Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.
И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.
Стандартные размеры подрозетников и коронок
Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.
У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.
В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.
Источник
Подготовка основы
Диаметр отверстия, как правило, стандартный – 68 мм. Снимаем полотна, выбираем то, которое нужно нам и, чуть повернув по часовой стрелке, ставим на место. Берем обычную дрель, собираем весь этот механизм и сверлим. Все манипуляции проводят с лицевой стороны листа, причем отверстия сверлятся как на закрепленных листах, так и нет.
Розетки для монтажа в гипсокартоне должны быть точно подогнаны. Для этой цели отверстие для фурнитуры нужно делать точного диаметра. Если нет нужного ножа, выходим из ситуации так: сначала сверлим отверстие чуть меньшего диаметра, потом аккуратно увеличиваем его канцелярским ножом.
Использование накладок на бревно
При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.
Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.
Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:
- Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
- Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
- Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
- Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.
