Материал изготовления
Изготовление происходит из материалов, которые обеспечивают максимальную защиту на весь срок эксплуатации. Чаще всего при изготовлении используются высококачественные пластики. Однако, иногда можно встретить металлические коробки. Из изготовление происходит из нержавеющей стали, поэтому они никогда не поржавеют. При пожаре металлическая конструкция будет более надежной.
Распределительные коробки из металла
Пластиковый корпус способен обеспечить менее надежную защиту. Некоторые модели полностью герметичны некоторое время способны провести в воде. При поражении огнем пластиковый корпус не горит, но начинает постепенно плавиться.
Часто задаваемые вопросы
Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.
Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?
Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.
Почему коробка имеет разные названия?
Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.
Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

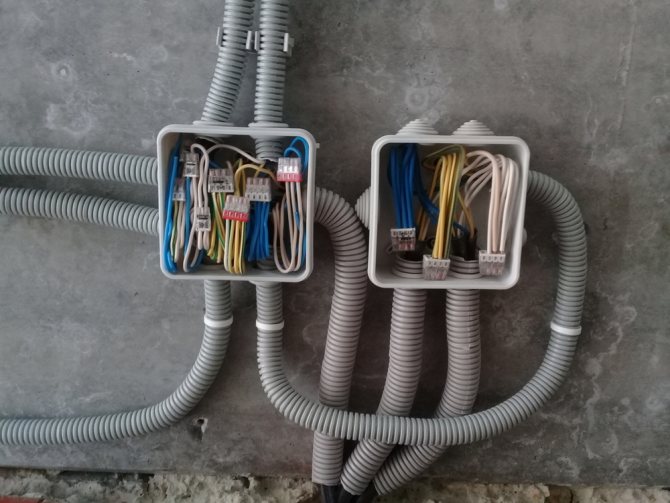

Распредкоробки, установленные в стену
Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие
Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров
Виды распределительных коробок
Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.
К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.
По безопасности бывают изделия классические, пылезащищенные, брызгозащищенные и пожаростойкие, имеющие повышенную прочность. Первые применяются в обычных, производственных помещениях снаружи. Рассчитаны на стандартный показатель напряжения 220 В. Имеют крышку без прокладки из резины и стандартные резиновые уплотнительные каемки. Вторые предназначены для объектов, где находится высокое содержание пыли и требуется защитить провода от нее, чтобы система электроснабжения работала и исправно.
Вам это будет интересно Определение силы тока в цепи
Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.
Вариант размещения и способ крепления
Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.

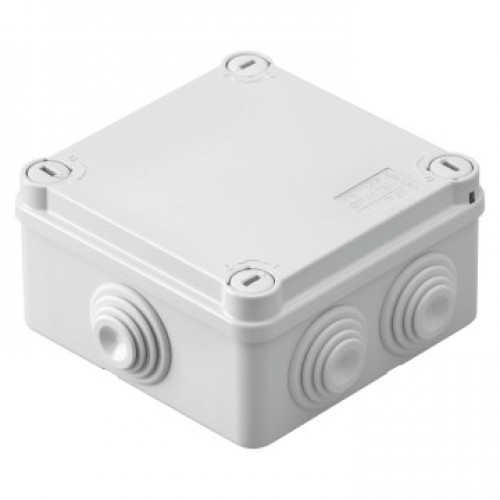

Внешняя модель
Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.
Внутренняя модель
Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.
Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом. Навесной способ крепления
Навесной способ крепления
Форма и размеры изделия
По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.
Количество и размеры отверстий в корпусе
Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.
Стандартное количество отверстий
К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.
Материал
Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.
Металлическая распределительная коробка используется на складе, в ангаре, мастерской и промышленном секторе. Она применяется там, где нужно не только прикрепить электропровода, но и защитить их от неблагоприятных факторов производственных помещений. Изделия из металла создаются штамповкой, последующей грунтовкой и окраской. Фиксация крышки достигается винтовым соединением. Герметичность конструкции повышается резиновыми уплотнителями и крышками.
Вам это будет интересно Особенности переходного сопротивления
Пластик не хуже металла
Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ
Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.
Назначение
Распределительные коробки предназначены для устройства мест электрического соединения проводки. Так, в соответствии с п. 3.101.1 и 3.101.2 ГОСТ 31195.2.5-2012 под распределительной или соединительной коробкой следует понимать такую комбинацию деталей, которая позволяет осуществлять одно или несколько соединений или ответвлений от главной электрической цепи.
Внутри выделяемого пространства производится пайка, обжимка или затяжка жил проводов электрической распределительной сети. В целом распределительные коробки предназначены для реализации нескольких функций:
- Защита контактных соединений от воздействия внешних факторов: скопления пыли, влаги, воздействие пара и агрессивных химических элементов, возможного механического воздействия.
- Предотвращение перехода электрического потенциала с токоведущих частей на стены или другие конструктивные элементы. Большинство моделей выполнены из пластика, а металлические, в соответствии с п.7.4.42 ПУЭ, должны иметь изоляционное покрытие.
- Обеспечение беспрепятственного доступа к электрическим соединениям в любое удобное время.
- Изоляция потенциально опасного узла электрической проводки в пожароопасных помещениях. Где предъявляются жесткие требования к защите от искрообразования, повышенному нагреву или задымлению.
- Гармоничное обустройство дизайна интерьера.
Вышеперечисленные функции могут реализоваться как все в одной распределительной коробке, так и разделятся по типам.
Материал
При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.
Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.
Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия. Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.
Разновидности распределительных коробок
В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.
Конструкции имеют различный внешний вид
Таблица №1. Разновидности распредкоробок по способу установки
| Вид | Описание |
| Открытый | Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса. |
| Скрытый | Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям. |
Таблица №2. Материалы для изготовления корпуса
| Вид, иллюстрация | Описание |
| В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению. |
| Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия. |
Таблица №3. Типы комплектации распредкоробок
| Тип | Описание |
| Без внутреннего наполнения | Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться. |
| С дополнительными клеммами | Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться. |
«Пустая» распределительная коробка
Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.
Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки
Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха
От чего защищают распредкоробки:
- Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
- От частиц пыли. Это актуально на производственных объектах.
- От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
- От механических ударов. Это актуально, если коробка устанавливается на улице.
- От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.
По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.
Можно ли обойтись вообще без распредкоробок?
Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.
В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.
В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.
На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.
Как правильно использовать
Проводники внутри коробки прокладываются не хаотичным образом, а по четким правилам, которые прописаны в ПУЭ. Проводники идут по верху стены, но не ближе 15 см от потолочного покрытия. По достижению участка разветвления они опускаются вниз вертикально. На ответвлении заводятся в коробку. Остальные кабели соединяются с первым в рамках имеющейся электрической схемы.
Для внутренней распределительной коробки в стене создается ниша. На поверхности располагается только крышка, устанавливаемая на том же уровне, где есть материал отделки. Допускается покрытие крышки декоративными материалами
Важно сделать так, чтобы в любой момент можно было снять крышку с монтажного подрозетника, не разрушая стену и декоративное покрытие
Выбирать распределительную коробку нужно внимательно, поскольку от этого будет зависеть сохранность электросоединений. Правильно выбранная, поставленная модель на протяжении всего времени будет исправно служить и выполнять основное предназначение. Будет обеспечивать безопасность и эффективность работы системы.
Распределительная, электромонтажная коробка — изделие для кабельного монтажа, отвода проводников с целью их изоляции, повышения пожарной безопасности. Имеет оптимальные технические характеристики, чтобы сделать качественную разводку по дому или промышленному объекту. Бывает разных видов, которые обладают своими особенностями
При выборе важно учитывать условия использования и правила безопасности
Источник
Назначение разветвительных коробов
Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:
- повышение уровня пожарной безопасности;
- эстетичность.
Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.
Основная функция распределительной коробки
При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.
Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.
Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.
Почему называется по-разному
Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.
Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».
Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием
Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм
Можно ли обойтись без монтажных распределительных коробок
Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.
Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.
Клеммные колодки
Еще одно соединение проводов в распределительной коробке — с помощью клеммных колодок — клеммников, как их еще называют. Есть разные типы колодок: с зажимами и винтовые, но, в общем, принцип их устройства один. Есть медная гильза/пластина и система крепления проводов. Они устроены так, что вставив в нужное место два/три/четыре проводника, вы их надежно соединяете. В монтаже все очень просто.
Винтовые клеммные колодки имеют пластиковый корпус, в котором закреплена контактная пластина. Они есть двух типов: со скрытыми контактами (новые) и с открытыми — старого образца. В любом из них в гнездо вставляется очищенный от изоляции проводник (длина до 1 см) и зажимается при помощи винта и отвертки.
Соединение проводов в распределительной коробке при помощи клеммных колодок
Их недостаток в том, что не очень удобно соединять в них большое количество проводов. Контакты располагаются попарно, и если надо соединить три и больше провода, приходится втискивать в одно гнездо два провода, что затруднительно. Зато их можно использовать в ветках со значительным потреблением тока.
Другой вид колодок — клеммники Ваго. Это колодки для быстрого монтажа. В основном используются два вида:
С плоскопружинным механизмом. Называются еще одноразовыми, так как повторное их использование если и возможно, то со значительным ухудшением качества контакта. Дело во внутреннем строении: в корпусе стоит пластина с пружинными лепестками. Вставляя проводник (только одножильный), лепесток отгибается, зажимая провод. Обеспечивая контакт, он врезается в металл. Если проводник, при должном усилии и удастся выдернуть, то лепесток уже прежнюю форму не примет. Потому этот тип и считается одноразовым. Несмотря на это соединение надежное, и использовать их можно. Есть еще специальные клеммники той же формы, но в черном корпусе. У них внутри содержится электромонтажная паста. Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят. Паста предотвращает окисление, позволяя легко соединять эти два металла.
Клеммные колодки Ваго
Универсальные с рычажковым механизмом. Это, пожалуй, самый удобный соединитель. Вставляете оголенный проводник (длинна прописана на обратной стороне), нажимаете на маленький рычажок. Соединение готово. При необходимости перезаделать контакт, рычажок поднимаете, провод вынимаете. Удобно.
Особенность этих клеммных колодок в том, что они могут эксплуатироваться только при малых токах: до 24 А при сечении медного провода в 1,5 мм, и до 32 А при сечении в 2,5 мм. При подключении нагрузок с большим потреблением по току, соединение проводов в распределительной коробке нужно выполнять другим способом.
Наружные распаячные коробки
Этот вид коробок используется в электрических схемах с открытой проводкой. То есть тогда, когда провода прокладываются поверх отделки стен, потолков и полов. Такие коробки не требуют штробления, но с учетом современных норм подобные решения не применяются в жилых помещениях. К тому же такая проводка выглядит довольно некрасиво.
Распаячная коробка для открытой проводки может быть самых разных размеров, ведь порой большое количество скруток должно в ней уместиться. Чаще всего большие изделия изготавливаются квадратной формы и имеют несколько отверстий для ввода проводов с каждой стороны. Выпускаются и стандартные коробки, но такая коробка распаячная 100х100х50 мм иногда не в состоянии вместить нужное количество проводов. Отверстия закрываются либо пластиковыми пробками, которые нужно выломать, либо гильзами из резины, которые можно просто обрезать по форме кабеля или гофротрубы.
У круглых коробок вводы дополнены гильзами специальной формы, сделанными из пластика, которые способствуют герметичности при монтаже. Из-за этого коробки для открытой проводки делятся на трех- и четырехрожковые, по числу возможных вводов.
Распаячная коробка для открытой проводки может быть скрыта в специальный пластмассовый короб, который легко подбирается к коробке по цвету или дизайну. Этот вариант намного упрощает работу по монтажу электрической проводки.
Крышки круглых изделий обычно крепятся или винтами, или на резьбе с большим шагом. Если применяется квадратная коробка распаячная 100х100х50 мм, то крышка надевается с небольшим натягом. Главное — не потерять при монтаже ее, так как найти точно такую же иногда бывает невозможно, а отдельно они не продаются вовсе. Поэтому часто коробки продаются уже с отдельно болтающимися на хомуте крышками.
Что такое распределительная коробка?
Распределительная коробка – это полая конструкция, монтируемая на стену и содержащая внутри себя коммутации проводников системы электроснабжения. В отличие от распределительного щита электрическая распредкоробка не со содержит каких-либо конструктивно сложных элементов. Другие названия распределительной коробки – ответвительная и распаячная коробка.
Главная задача данного элемента – это обеспечить свободный доступ к окончанием проводников для осуществления электромонтажных и ремонтных работ. В связи с этим конструкция коробки для распределения проводов предполагает наличие съемной крышки, выполняющей защитно-декоративную функцию.
Виды распределительных коробок
Существует два вида типовых конструкций распределительных коробок:
- распред коробки электрические наружные, или открытые, которые монтируются непосредственно на поверхности стен и используются при монтаже электропроводки открытым способом;
- распред коробки электрические внутренние, или скрытые, устанавливаются в углубления в стенах, специально выполненные в соответствии с размерами таких конструкций; подобные распаечные коробки применяются для скрытой проводки.
Распред. коробка наружная
Материал изготовления распределительныхкоробок
При изготовлении распаячной коробки важно обеспечить длительный срок ее эксплуатации, то есть проводники и их коммутации должны быть надежно защищены посредством данного элемента на всем протяжении своей службы. Именно поэтому материалами для их изготовления служат различные пластмассы высокого качества, а также металлы, покрытые слоем антикоррозийных грунтовки и краски
Металлические распределительные коробки производятся из луженой листовой стали. При необходимости их установки в высоковольтных сетях материалом изготовления могут служить алюминиевые сплавы, не боящиеся коррозии. При этом корпус такой конструкции снабжен крышкой с винтовым креплением, изоляционными прокладками и герметичными вводами и способен защищать соединения проводов от пыли, газа, влаги, а также даже при погружении в воду на глубину до одного метра.
Кроме того, в условиях пожароопасной обстановки металлический корпус может в течение некоторого времени оберегать внутреннее пространство от воздействия огня и высоких температур.
Корпуса из пластика во многом не уступают металлическим по своим защитным свойствам. Литые конструкции из фторопласта либо полипропилена не подвержены разложению под воздействием активных веществ и при этом обеспечивают качественную изоляцию и возможность длительного воздействия повышенной влажности, надежно защищая не только содержимое коробки, но и находящегося в непосредственной близости от нее человека (от возможного поражения электрическим током).
Под действием открытого пламени такие пластики не загораются, но могут, что называется, поплыть (расплавиться). По прочностным свойствам пластмассы, конечно, уступают металлам, однако бытовые распределительные коробки при правильной эксплуатации не подвергаются механическим нагрузкам, поэтому их применение в частных домах, квартирах и офисах более чем оправдано.
Из пластика
Внутреннее устройство распределительных коробок
Внутреннее пространство распределительной коробки включает в себя специальные крепления для проводов – зажимы и клеммные колодки. Посредством первых фиксируются кабели и группы проводов, отдельные токоведущие жилы зажимаются в клеммных колодках посредством винтовых фиксаторов.
Бюджетные или устаревшие конструкции могут не содержать простых и удобных в монтаже клемм. В таком случае соединения проводов осуществляется методом скрутки с обязательным последующим обжатием либо пайкой или сваркой.
Важно! Нельзя скручивать друг с другом проводники из разных материалов. Такие соединения очень быстро разрушаются ввиду протекания в них электрохимических процессов окисления, что ведет к увеличению сопротивления в месте коммутации
Клеммное же соединение позволяет стыковать провода из различных материалов. Корпус колодки отливается из полиэтилена, полиамида, полипропилена, либо из карбамида. Пружинные контакты могут быть медными или латунными и позволяют надежно удерживать провода внутри колодки. Латунные клеммы не подвержены электроэрозионному процессу и пригодны для коммутации медных и алюминиевых токоведущих жил, позволяя металлам долгое время оставаться целостными.
Предназначающиеся для вводов проводов либо кабель-каналов и труб отверстия в корпусе распределительной коробки оборудованы сальниковыми прокладками, которые позволяют сделать конструкцию герметичной, защищая соединения проводников от любых внешних воздействий.
Монтаж распределительной коробки
При организации системы электроснабжения дома или квартиры скрытым способом все ее элементы устанавливаются и укладываются в специально проделанные в стенах штробы и углубления. Речь идет не только о проводах и кабелях, но и о розетках, выключателях, а также ответвительных коробках.
Место для установки распаячной коробки для скрытой проводки обустраивается при помощи перфоратора. В таком гнезде конструкцию необходимо зафиксировать при помощи алебастрового раствора и дюбельного гвоздя. Глубина гнезда под коробку подбирается таким образом, чтобы ее корпус выступал над поверхностью стены на несколько миллиметров (для свободной установки и снятия крышки коробки при необходимости).
Все соединения внутри распределительной коробки должны реализовываться в соответствии с электромонтажной схемой. Проводники заводятся внутрь корпуса с запасом по длине, составляющим 10-15 см, а их концы зачищаются от изоляции и фиксируются в клеммах колодки (либо соединяются иным доступным способом).
Все оголенные места проводников по завершении монтажных работ внутри коробки как для скрытой, так и для открытой проводки должны быть тщательно изолированы при помощи термоусадочных трубок, колпачков либо изоляционной ленты.
В случае монтажа электрической проводки внутри трубчатых кабельных каналов такие трубы вводятся внутрь коробки, а прокладки, которыми снабжены ее вводы, плотно прилегают к их поверхностям.
Защитные полосы
Защитные полосы устанавливают на линейной стороне щита переключения в кроссе телефонной станции для включения в них магистральных кабелей, идущих к распределительным шкафам. Защитная полоса состоит из основания, в виде металлической пластины со стойками для крепления к каркасу щита переключения. Каждая полоса содержит 25, 50 или 100 защитных комплектов для предохранения станционных устройств и обслуживающего персонала от могущих поступить с линий опасных напряжений и токов.
В каждый провод абонентской линии включено по одному плавкому предохранителю и по одной термической катушке, кроме того, параллельно проводам цепи присоединены угольные разрядники.
На городских АТС, где сеть выполнена кабелем, применяют защитные полосы, не имеющие плавких предохранителей (рис.6). Для присоединения жил линейного кабеля и кроссовых шнуров на любой защитной полосе имеются контактные пружины.
Плавкий предохранитель представляет собой стеклянный баллончик с двумя латунными коническими наконечниками, к которым припаяна тонкая металлическая нить, пропущенная внутри баллончика.
При длительном прохождении электрического тока плавкий предохранитель перегорает, т. е. нить его накаливается, быстро плавится и обрывается цепь, отключая станционные устройства от линии.
Угольный разрядник УР-500 (рис.6, I) состоит из двух сложенных вместе угольных колодок (пластин), разделенных слюдяной прокладкой толщиной 0,06—0,08 мм с вырезом, который создает между угольными колодками воздушный зазор. Одну из угольных колодок присоединяют к проводу абонентской линии, а другую — заземляют. При появлении в проводе заряда выше 500 В зазор между угольными колодками пробивается, и заряд уходит в землю.
Термическая катушка ТК-0,25 (рис.6, II) служит для защиты станционных приборов от сильно го тока (выше 0,25 А), который может возникнуть при коротком замыкании на линии. Катушка состоит из латунного стержня, на который намотана обмотка. К стержню припаян легкоплавким сплавом латунный штифт с головкой. Стержень заключен в металлический чехол, закрепленный гайкой, и изолирован от чехла и гайки втулкой и шайбой. Обмотка присоединена одним концом к стержню, а другим — к чехлу. Термическая катушка вставлена в специальный держатель из двух пружин с вырезами.
Если через катушку пройдет ток больше 0,25 А, обмотка катушки нагреется и сплав, удерживающий штифт, расплавится. Под действием пружин штифт выскочит и оборвет цепь.
