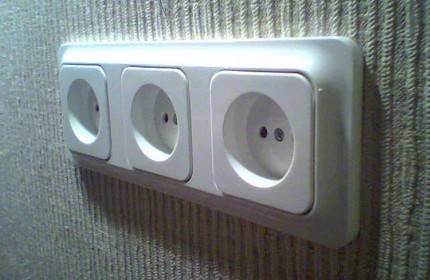

Как установить блок розеток в стену: особенности монтажа

Прокладка проводки

Такое описание у работ для тех, кто интересуется, как установить подрозетник в бетоне. Без проводов не обойтись:

·         Проверка изоляции, кабельных жил на предмет различных дефектов.

·         Снятие крышки с коробки распределения.

·         Внутрь коробки заводят кабель, разные его концы. В неё они заходят с одной стороны, а с другой – идут к посадочной коробке. Кабель лучше разводить с дополнительным запасом, тогда будет проще работать в дальнейшем. Обычно это 10-15 сантиметров.

·         Вверху готовят штробу, предназначенную для провода. Со стороны провода не должно создаваться препятствий, движение подрозетника внутри ниши – свободное. Устройство с обратной стороны снабжается специальной прорезью, с помощью которой и завершают монтаж.

·         Внутрь штробы укладывают гофрированную трубу, внутри которой находится кабель.

·         Дополнительную фиксацию обеспечивают раствором из алебастра. 250 миллиметров – шаг, которого рекомендуют придерживаться.

·         Дефекты легко замазываются растворами шпаклёвочного типа. Чем замазать подрозетники в том или ином случае – решает сам владелец.

Гипс тоже может стать неплохим фиксирующим составом. Используют как строительную, так и медицинскую разновидность. Основу высыпают в ёмкость, когда раствор только начинают готовить. После этого добавляют воду, небольшое количество. Густота раствора должна быть средней.

Спустя пару минут работа с составом усложняется, поэтому использовать его надо быстро. Через 5 минут составы становятся негодными полностью. Разбираемся далее, как установить подрозетник в стену из бетона.

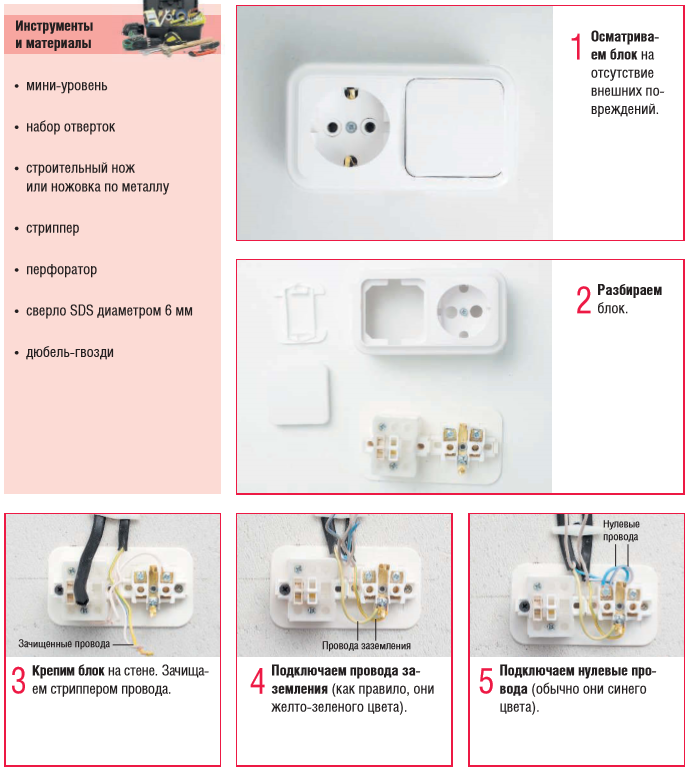

Подключение блока

Как известно, сегодня продаются различные блоки. Клавиш может быть 2, 3, а то и вовсе – 1. У всех этих разновидностей одна и та же схема. Хотя, несмотря на одинаковость, все же, разница есть, и она заключается в количестве пар контактов выключателя.

Рассмотрим подробнее выключатель с двойной розеткой

и его функционирование:

• Одна из клавиш отвечает за включение освещения в ванной, другая – в туалете или коридоре.
• Если блок ставится в комнате то, как правило, подключение осуществляется к люстре из нескольких осветителей. Одна из клавиш выключателя отвечает за вкл/выкл одной группы светильников, другая – за вкл/выкл другой группы.
• Розетка блока нужна для недолгого подсоединения электроприборов разного типа, вот хоть, пылеаспиратора или универсального соединителя. Главное – эту розетку не нагружать, так как она блочная.

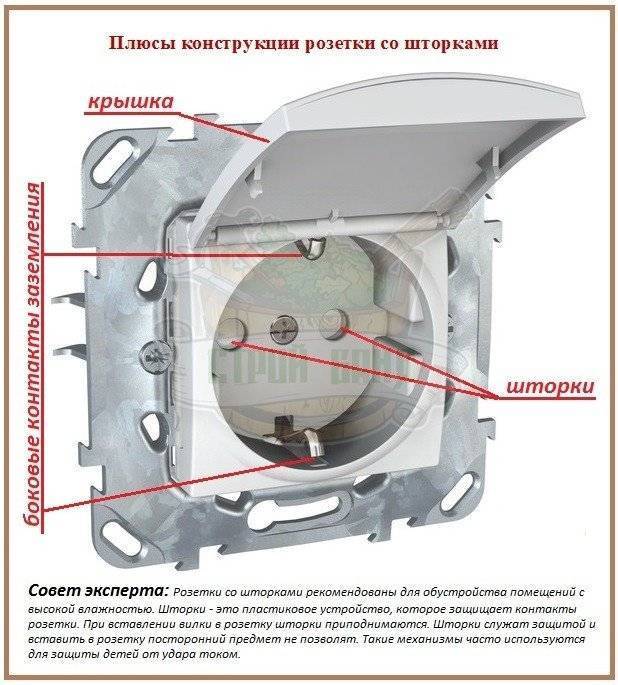

Внутреннее оснащение блока, скрытое безопасной защитной шторкой, выглядит следующим образом:

• С обратной стороны мы видим возвратные пружинки и фиксатор защитной шторки.
• Под клавишами обычный выключатель, под розеткой – классическая схема.

Вариант 2 – Выдвижные розетки

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

• Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
• Наметить габариты отверстия в месте установки скрытой конструкции;
• Аккуратно вырезать отверстие;
• Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
• Вытянуть шнур и включить в ближайший источник питания.
• Проверить работоспособность.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

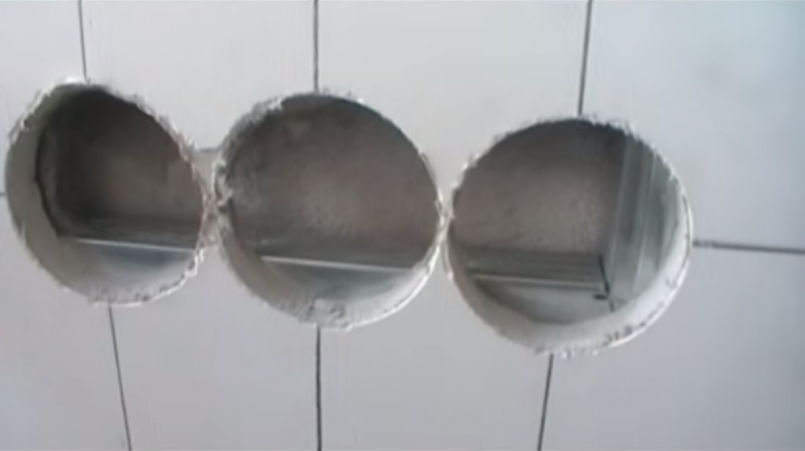

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных “лапок”, либо с помощью крепежных винтов на подрозетнике.

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый “стакан и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально “на автомате”. И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Пошаговое исполнение

Установка розетки в бетонную стену начинается с подготовки всех необходимых принадлежностей.

Инструменты и материалы

Перфоратор. Без него задумываться о создании качественного гнезда своими руками нет смысла. Долотом вы будете слишком долго и криво высекать нужное отверстие. Можно, правда, обойтись ударной дрелью для сверления бетонных стен, но её механический удар гораздо хуже пневматической системы электрического «молотка».

Подходящий перфоратор, который не только облегчит задачу, а вообще сделает её выполнимой

Сверло для розеток по бетону, которое имеет форму короны и способно создавать ровные круглые отверстия даже в столь прочной поверхности.

Фреза по бетону для розеток имеет специальную форму и резцы

Сама розетка с необходимым количеством выходов.

Модель с двумя гнёздами для штекера

Пластиковый подрозетник красного цвета

• Шпаклёвка. Пригодится для заделывания щелей вокруг установленного подрозетника.
• Отвёртка. В обязательном порядке для свинчивания корпуса.

Разметка

Нанесение места расположения точки электропитания на стену

Монтаж розетки в бетонной стене начинается с определения её будущего расположения. Высота над полом обычно определяется в соответствии с европейским стандартом и составляет 30 см или с советским – 90 см

Также обратите внимание на то, где будет расположено наибольшее количество аппаратуры, чтобы ограничить применение в дальнейшем менее удобных удлинителей

Но нам для правильности выполнения работ более важен центр точки питания, его мы и отмечаем при помощи круга и креста, как показано на рисунке. Если же предполагается использование изделия с несколькими гнёздами, то необходимо отметить их все. Для этого от первого отступаем 71 мм в нужную сторону, так как именно такое общепринятое межосевое расстояние между подрозетниками.

После того, как отметите все розетки, прочертите линии прокладки проводов для источника электрического питания.

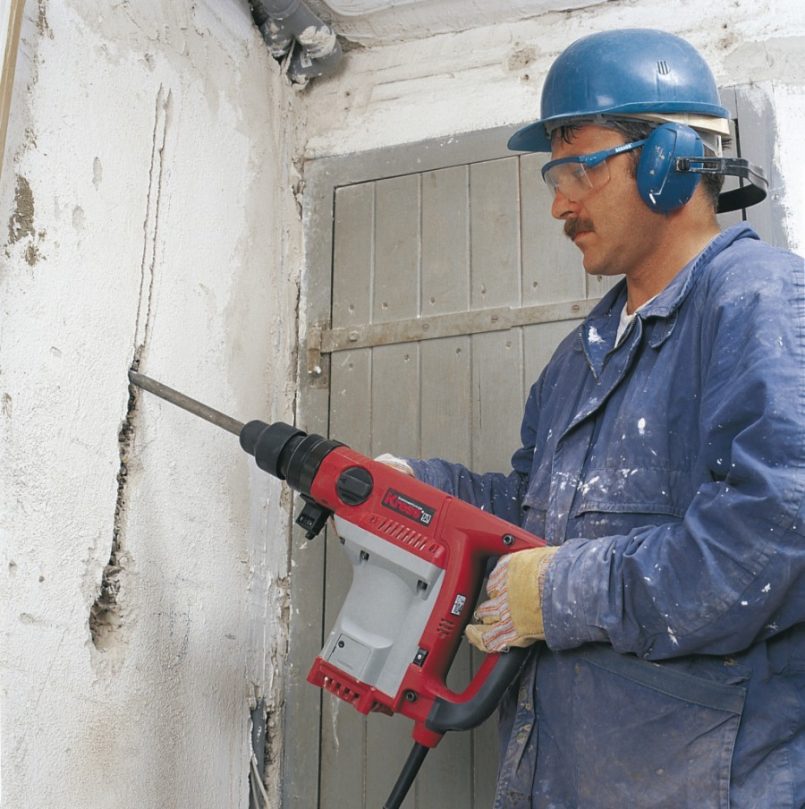

Сверление

Проделывание отверстия в бетонной стене

Инструкция небольшая, но очень важна точность её исполнения и твёрдость руки:

• Вставляете насадку с «коронкой» в стволовую часть перфоратора.
• Приставляете инструмент строго перпендикулярно к отмеченной позиции.
• Включаете аппарат и погружаетесь до упора в бетон.

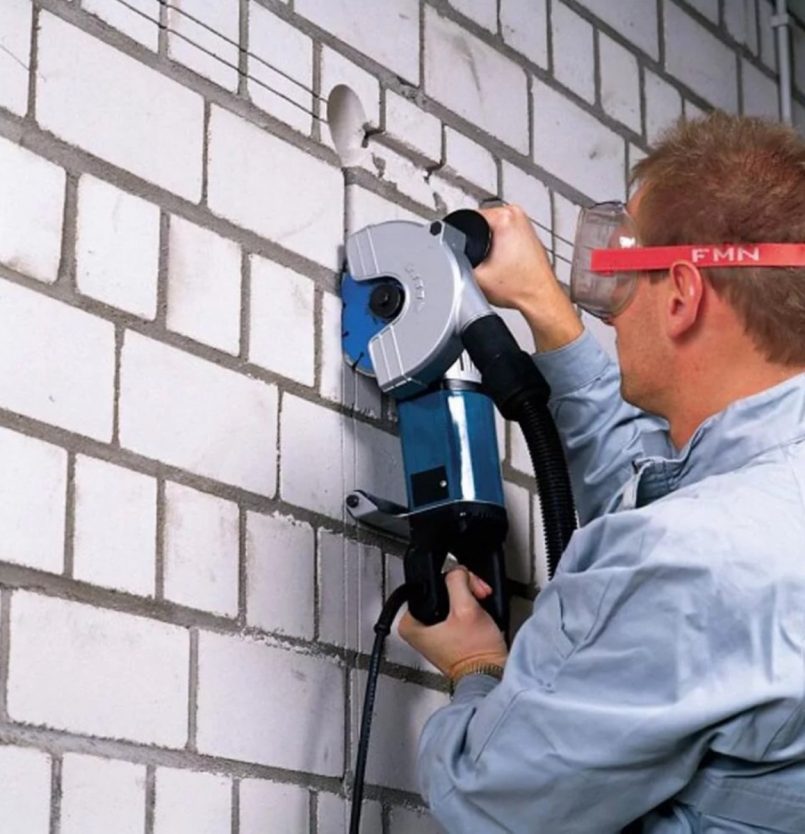

Создание штроб и укладка проводов

Резка железобетона алмазными кругами осуществляемая «болгаркой»

Электричество в розетках само по себе не появится, необходима подводка проводов от щитка распределения электроэнергии. Для этого режутся в стенах штробы с помощью угловой шлифовальной машинки для бетона или электрического штробореза.

Защитные очки и респиратор спасут ваши глаза и органы дыхания от попадания пыли

Затем в готовые канавки укладываете и закрепляете провода.

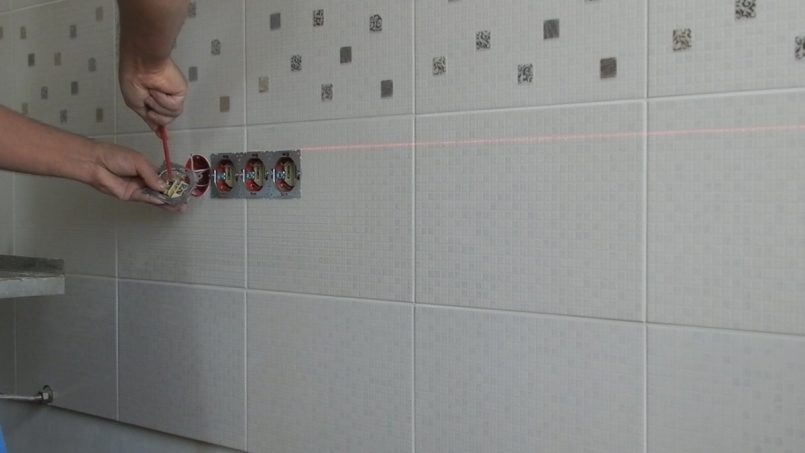

Монтируем подрозетники

Разберём для примера, как поставить розетку в бетонную стену, имеющую два гнезда:

Соединяем два одиночных подрозетника.

Каждое гнездо должно иметь свой пластиковый подрозетник

• Устраняем заглушки, мешающие попаданию кабеля внутрь.
• Также обрезаем по периметру изделия все лишние компоненты, препятствующие их плавному вхождению в подготовленные отверстия.
• После всех проделанных манипуляций примеряем изделие и, только убедившись в том, что оно становится правильно, переходим к следующему этапу.

Не перекошены, не выступают, не проваливаются

Перед тем, как закрепить розетку в бетонную стену, грунтуем посадочное место. Так мы обеспечим достаточный уровень адгезии. Размешиваем шпаклёвку и наносим её вглубь отверстия. После чего вдавливаем туда подготовленные и соединённые с проводами подрозетники

Важно при этом выставить их абсолютно ровно по отношению к плоскости стены. Фиксация пластиковых элементов с помощью шпатлёвки. Фиксация пластиковых элементов с помощью шпатлёвки

Фиксация пластиковых элементов с помощью шпатлёвки

Отделка стены

После того, как шпаклёвка застынет, и подрозетники приобретут стойкое положение, переходим к отделочным работам:

• Наносим грунтовку вокруг изделий.
• Затем шпаклюем, выводя единую со стеной поверхность.
• При помощи наждачной бумаги зашкуриваем возможные неровности.
• Заклеиваем обоями или другой финишной отделкой с подготовленными в ней заранее отверстиями.

Фотообои в качестве декоративного покрытия

Подключение розетки

Остались последние, но не менее важные, штрихи:

Подсоединяем провода к механизму изделия в специальные клеммы.

Фиксирование проводов с помощью клемм

• Вставляем конструкцию в подрозетник и закрепляем её саморезами.
• Прикручиваем лицевую панель.

https://youtube.com/watch?v=mcfj4h4SVS4

Разметка

На стене из бетона для размещения проводов размечают осевой центр. Карандаш и рулетка подходят, чтобы справиться с этой работой. Определённая дистанция между разными механизмами нужна на случай, если потом будут устанавливать смежные розетки, целые блоки устройств. 7,1 сантиметр – рекомендованный промежуток. Это среднее расстояние для подрозетников, межосевое.

Надо нарисовать две оси по центру – одна горизонтальная, другая – вертикальная. Установка конструкций будет максимально ровной только с достаточной длиной у линий. Замена подрозетника  в этом случае тоже не доставляет хлопот.

Видео инструкция по монтажу

Более наглядно установка подрозетников рассматривается в следующих видео примерах:

для бетона (кирпича, железобетона):

для гипсокартона:

Перед тем как начать проводить работы по монтажу новых розеточных групп необходимо вспомнить о правилах техники безопасности. В первую очередь требуется в распределительном щитке отключить автоматический выключатель, к которому подсоединен блок электрических розеток. Затем прибором проверить отсутствие электрического напряжения в требуемом направлении схемы. После этого требуется закрыть щиток на замок для исключения возможности включения автомата другими лицами. В старых схемах электрической сети, где нет в наличии автоматических выключателей, нужно выкрутить предохранительные пробки.

Процесс разметки стен

Ответственный этап, определяющий качество установки розеток и их подсоединение. Для того, чтобы его осуществить необходимо наложить розетки на место где установлены подрозетники, количество наложенных розеток зависит от того, сколько гнезд будет присутствовать в блоке.

Штробирование

Этот процесс осуществляется не так тяжело, как звучит. Он включает в себя создание гнезд для подрозетников. В данном деле вам необходимо иметь перфоратор с нужной насадкой.

Если вы собираетесь разместить блок розеток в стене из бетона или кирпича, то вам жизненно важно проштробить круги коронкой, а затем выбить с помощью зубила сердцевину

Установка подрозетников

Также не самый сложный шаг в установке розеток , поскольку на сегодня рынок предлагает созданные для этой процедуры пластиковые стаканы, соединяющиеся друг с другом. Так что даже самый последний профан справится.

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

• последовательное, оно же шлейфовое;
• параллельное, другое название – звездой.

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника. Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем. Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Обычная розетка рассчитана на токовую нагрузку до 16 А

Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока. То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора. Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.

Схема параллельного подключения

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

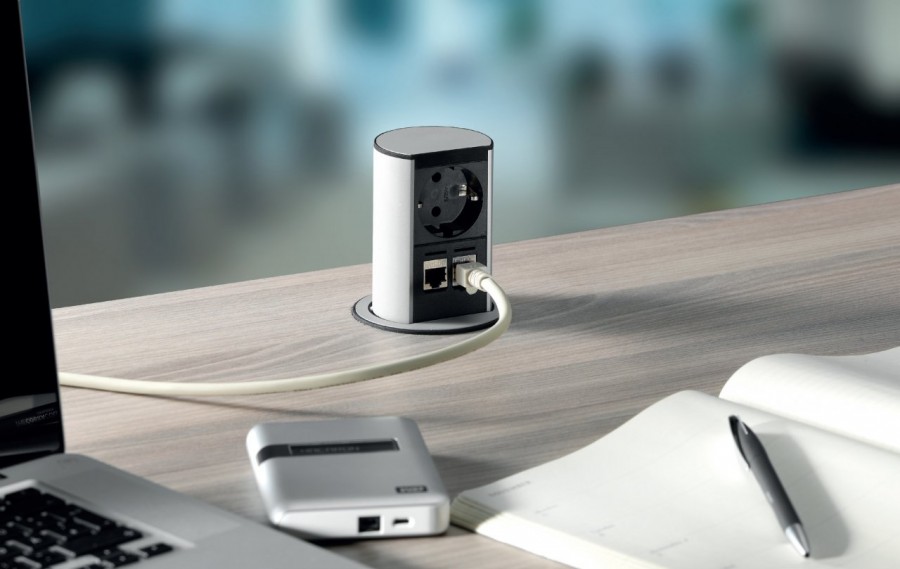

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

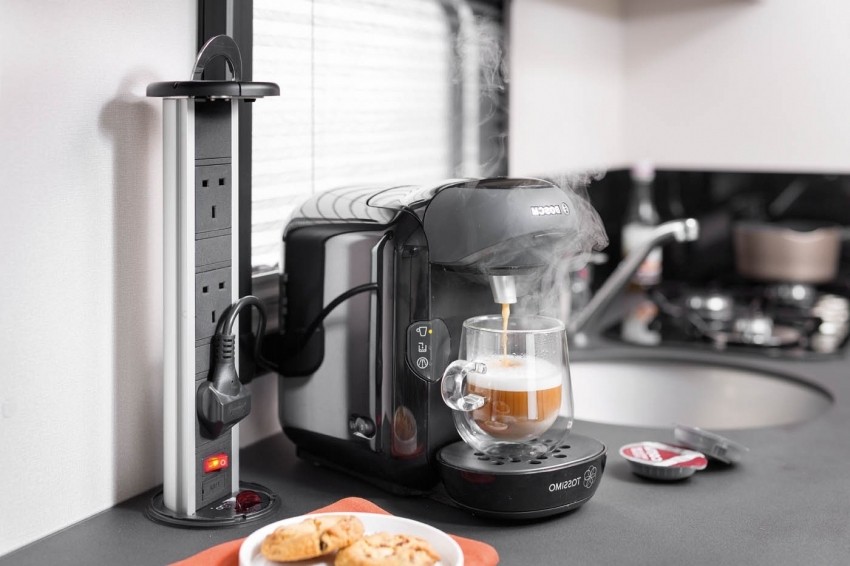

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Подготовка к монтажу

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Способы подключения

Комбинированный способ подключения розеток

Подключать точки питания к электрокабелю можно двумя способами:

• Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
• Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Как подключить блок розеток

Прежде чем начать установку блоков, обязательно требуется определиться с их местом расположения. Если блок розеток будет устанавливаться на кухне, то наиболее оптимальным расположить его над столом. Если же место расположения блоков гостиная, тогда лучше всего разместить блоки непосредственно за телевизором или персональным компьютером. Благодаря этому потом можно будет спрятать все шнуры. При условии, если блоки будут располагаться в ванной, то блок должен быть на расстоянии от воды и областей с повышенным уровнем влаги как минимум на 60-65 см.

Блок выдвижного типа – самая распространённая разновидность. Для того, чтобы получить доступ к розеткам, достаточно нажать на крышечку, и они сразу появятся. Вариант установки блока розеток этого типа является самым безопасным. На этапе подготовки монтажа блока розеток, обязательно необходимо взять инструмент для штробления стен под проводку. Также нужно будет пользоваться маркером и строительным уровнем.

Сначала надо с помощью рулетки и маркера сделать разметку на стене. Количество точек, оставленных на стене, должно соответствовать количеству размещаемых подрозетников. Профессионалы подчёркивают, что область между центром подрозетников должна быть равна строго 72 мм

В случае погрешности с замерами важно помнить, что корпус декоративной крышки не сможет стать на нужное место. Также важно держать в уме, что абсолютно все штробы должны быть равномерно распределены по вертикальной или горизонтальной плоскости

Именно с целью их распределения лучше всего пользоваться уровнем. После того, как разметка готова, можно приступать к процессу штробления.

Подрозетники в бетонной или кирпичной стене должны быть вмазаны своими руками. В случае с гипсокартонной стеной можно задействовать прижимные «лапки».

После завершения подсоединения всех жил можно приступать к фиксации самих розеток непосредственно в подрозетниках. Только после этого уже можно присоединить крышку (декоративную).

Подключение блока из 3-4 розеток проводится по соответствующей схеме:

Общая схема подключения:

Прокладка проводки

Прокладка проводки является одним из наиболее важных шагов. Требуется сделать всё правильно, чтобы исключить возможность возникновения короткого замыкания. Эта работа выполняется в несколько этапов:

1. Кабель нужно проверить на наличие различных дефектов.
2. С распределительной коробки снимается крышка.
3. Провода следует завести в коробку с разных сторон. В дальнейшем это позволит более удобно делать новые подключения. Кабель должен быть заведён с небольшим запасом.
4. Выполняется штроба для провода. Если стена сделана из мягкого материала, можно применять молоток с зубилом или же стамеску.
5. При прокладке кабеля нужно сделать дополнительную защиту. Провод запускается в гофрированную трубу.
6. Фиксировать шнур можно алебастровый раствором. Максимальный для этого шаг лучше выбирать в 250 мм.
7. Все оставшиеся дефекты замазываются шпаклёвкой.

Для фиксации также можно применять и гипс. Чтобы приготовить раствор, основу необходимо высыпать в какую-либо ёмкость, а затем постепенно добавлять воду. Полученная смесь должна быть средней густоты. Её нужно израсходовать максимально быстро, так как через несколько минут раствор начнёт застывать.

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее. Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Подключение методом шлейфования: пошаговая инструкция

В этом случае розетки при монтаже блока соединяются последовательно, как лампочки на гирлянде. Собственно к сети при использовании метода шлейфования подключается только первая электроточка. Остальные розетки коммутируются с ее контактами.

Используется такая технология в большинстве случаев в старых домах, то есть там, где нет заземляющих проводов. Фаза при таком способе подключения соединяется с фазой, а ноль с нолем. Выполняется подключение в данном случае следующим образом:

• к клемме первой розетки подключается фаза основного кабеля и фаза второй розетки;
• та же самая операция производится с нулевым проводом;
• между перемычками подрозетников пропускаются и отгибаются по направлению к клеммам провода для следующих розеток;
• выполняется последовательное подключение проводов.

К последней розетке в цепочке, таким образом, будут подключены только один фазный провод и один нулевой.

Метод шлейфования при установке блока розеток может использоваться, конечно же, и в домах, электросеть которых дополнена заземлением. Монтаж в этом случае будет иметь некоторые нюансы. Дело в том, что по нормативам безопасности прерывать заземляющий провод при шлейфовании нельзя. Его в данном случае устанавливают методом ответвления.

Монтаж блока розеток своими руками

Установка и подключение блоков розеток происходит в согласии с написанными правилами. Удобнее будет высверлить нишу под комплект розеток во время штукатурки стен.

Пошаговая инструкция для монтажа блоков выполняется с помощью комплекса действий:

1. Пользуясь уровнем намечается месторасположение для установления блока и направления прокладывания проводки, которую требуется подсоединить к розетке.
2. Перфоратором высверливается проём для подрозетников, отдельная розетка выходит шириной 72 мм и глубиной 42 мм. Если по плану вставить 5 розеток, понадобится высверлить нишу по высоте 75 мм и по длине 360 мм.
3. Подрозетники сводятся в единый блок и затем он вставляется в проём.
4. Кабель выходит сквозь боковую дырку в корпусе начального подрозетника.
5. Вставленный блок ровняется по поверхности стены, также в поперёк и по вертикали.
6. Тщательно заполняются промежутки около блоков шпаклёвкой из гипса.
7. Излишки гипсового вещества убираются шпателем.

Когда запланировано подсоединить розеточный блок на стенке из гипсокартона, тогда нужно применить крепёж на боках в виде двух лап. При закручивании установочного винта пластины из металла разводятся и крепко закрепляют подрозетник в проёме.
