Электропроводка под старину в деревянном доме

Планирование работы

Вопрос о том, как монтировать ретро проводку задают на сайтах и форумах

Перед началом работ нужно уделить внимание созданию проекта. Это может быть чертеж на листке бумаги или инженерное решение

Это зависит от масштаба задания.

Если проект создается для большого дома с большим количеством электроустановочных элементов, то нужно доверить такую работу мастерам. При наличии план-схемы для одной комнаты с такой работой можно справиться самостоятельно.

При планировании на чертеж наносятся места расположения потребителей тока, розеток, выключателей и распределительных коробок. При этом при нанесении контуров кабелей следует сразу указывать какого сечения должен быть кабель на конкретных участках. Исходя из созданного плана можно подсчитать требуемое количество кабеля и к полученному числу добавить 10%. После окончания планирования приобретается необходимая фурнитура и сам кабель. Когда все будет готово можно приступать и к электромонтажным работам.

Кстати, желательно не забыть и про прокладку кабелей для интернета и телефона, чтобы не пришлось заниматься дополнительными монтажными работами.

Особенности

Для монтажа ретро-проводки используют трехжильный кабель. Это требование обусловлено необходимостью выполнения новых стандартов в части обязательного заземления сети. Поскольку сечение ретро-кабелей невелико, делается лучевая схема – каждая линия тянется отдельно. При проектировании трассировки руководствуются следующими соображениями:

  • для подключения осветительных приборов используют провод сечением 1,5 мм2. Максимально допустимая нагрузка на одной такой ветви составит 2 кВт при суммарном потребляемом токе до 10 А;
  • розеточные группы и отдельные розетки подключаются ретро-проводом сечением 2,5 мм2. Он может выдержать нагрузку не более 3 кВт при токе потребления до 16 А. Для работы телевизора и компьютерной техники этого более чем достаточно, но с кухонным электрооборудованием возникают проблемы.

Винтажная проводка

На кухне нитяная оплетка кабеля быстро потеряет свой первоначальный вид, вернуть который уже не удастся никакими средствами. Облегчить процедуру ухода могут кабели с резиновой или виниловой оболочкой. Но они должны быть светостабилизированными и пригодными для наружного применения.

Учитывая, что рабочая зона кухни отделывается керамической плиткой, нет смысла усложнять себе жизнь ретро-проводкой. Целесообразнее довести кабель до помещения под полом, а затем развести в кабельном канале. А для того, чтобы «вписать» кухню в общий замысел, можно в стиле ретро протянуть линию к осветительным приборам и выключателям.

Какие нужны инструменты под ретро проводку в деревянном доме?

Все материалы для электромонтажа должны быть выполнены из негорючих или не поддерживающих горения материалов. Проводка под старину, использующиеся при установке, должны быть устойчивы к механическому воздействию и влаге.

Материалы ретро проводки для монтажа своими руками

  • провод – медный, витой, с двумя или тремя жилами сечением 0,75 – 2,5 мм2. Изоляция декоративных проводов – виниловая оболочка с оплёткой из технического шёлка или хлопка, пропитанного составом, затрудняющим горение или покрытый лаком. Для розеток используется провод 2,5 мм2. На освещение комнаты хватит провода сечением 1,5 мм2;
  • изоляторы фарфоровые или керамические. Используются для крепежа провода. Имеют вид цилиндра с шейкой. Для того чтобы кабель правильно лёг на него, витые жилы раздвигают и одевают на шейку ролика. Размеры цилиндрической части ролика 18-22 мм, а высота от 18 до 24 мм. Для трёхжильного кабеля обычно используется ролик с более широкой головкой. Они выпускаются не только самого разнообразного цвета, но и с орнаментом. Сами изоляторы крепятся к стене саморезами. Их желательно использовать в цвет. Внешний вид их очень разнообразен. Смотрите, выбирайте на свой вкус и карман.
  • втулки применяют для имитации проходки через стены. Чтобы не было видно голой трубки. Изготовливаются из фарфора, керамики. Сама проходка должна быть выполнена из металлопластиковой или ПВХ трубы;
  • распаечные или распределительные коробки – предназначены для того, чтобы скрыть электрические разветвления и сэкономить расчетное количество провода. Если бы не они, то каждый электропровод пришлось бы тянуть от клеммной коробки к отдельному прибору или розетке. Все соединения устанавливают только в них. Специальные ретро коробки имеют возможность натяжки провода. Любая из них может превратиться в предмет декора (смотрите фото);

стяжки – для натяжки и удержания провода, желательно под цвет провода;

  • розетки и выключатели. Для наружной установки используются накладные изделия. Следуя инструкции по установке, высота розеток от пола должна быть около 50–80 см, чтобы ими было удобно пользоваться. Для выключателей высота составляет около 70–160 см. Боле точно определяется исходя из пожеланий, проживающих в доме;
  • На кухне или в прихожей прокладывать линию проводки необходимо на расстоянии не меньше, чем 50 см от плиты и тем более, от газовой трубы;
  • специальные подложки-подрозетники из негорючего диэлектрика. Все они стилизованы под дерево;

Для чего необходим контур заземления

Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.

Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).

Длина одного монтажного штыря – 1,5 м. Вертикальные заземлители располагают тремя способами: одной линией в прямой траншее, треугольником, если элемента всего три, четырехугольником по углам дома

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.

Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.

Шаги устройства заземляющего контура для частного дома:

Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.

Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.

Преимущества готовых заземляющих систем штыревого типа –  эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.

Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

  • Bironi;ретро проводка Bironi
  • Fontini;ретро проводка Fontini
  • Villaris;ретро проводка Villaris
  • Aldo Bernardi;ретро проводка Aldo Bernardi
  • Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

  • ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
  • эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
  • полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

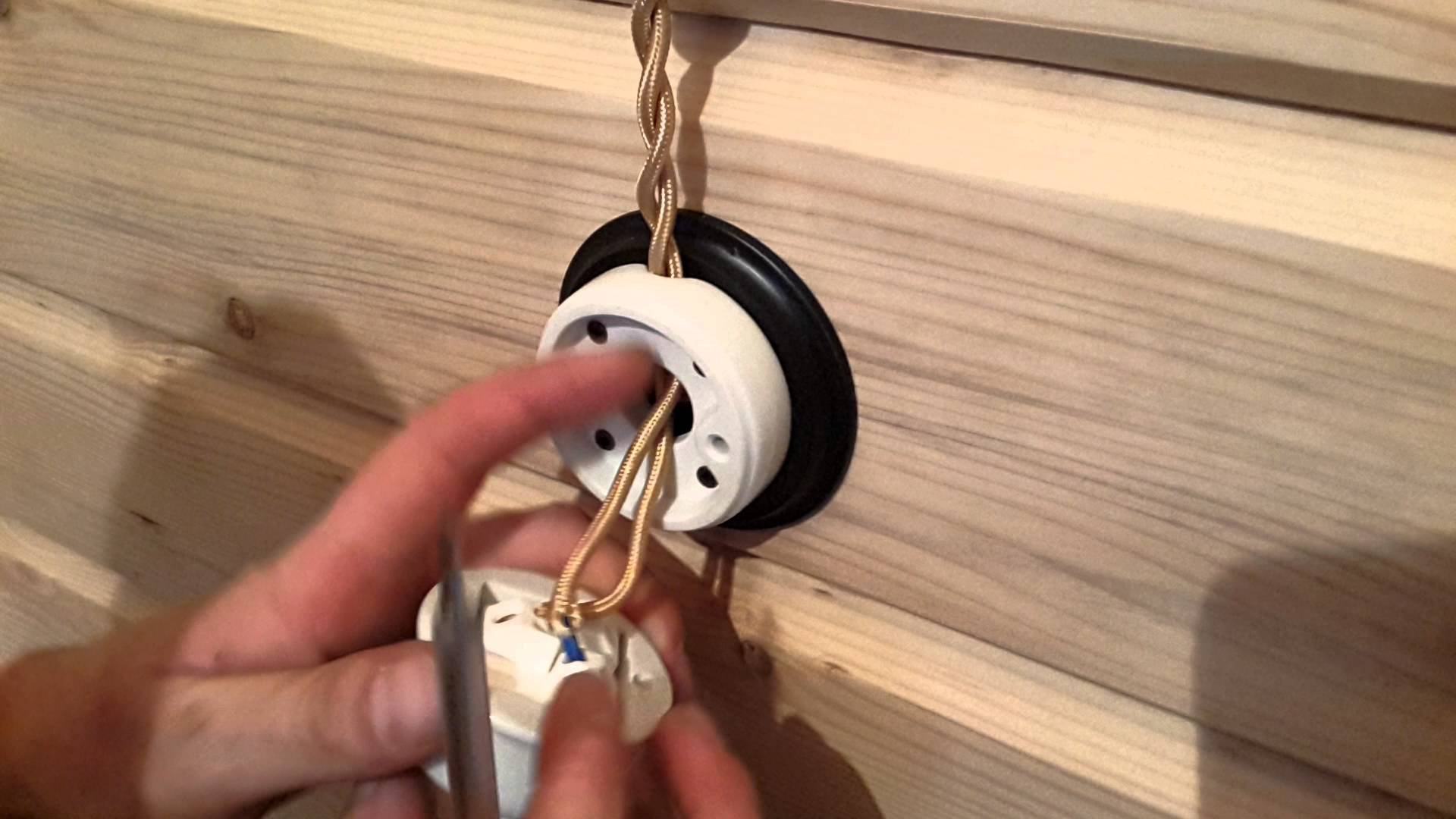

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

  • тумблерный – более надёжный и привычный в использовании;
  • поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

  • диаметр 70-90 мм;
  • высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

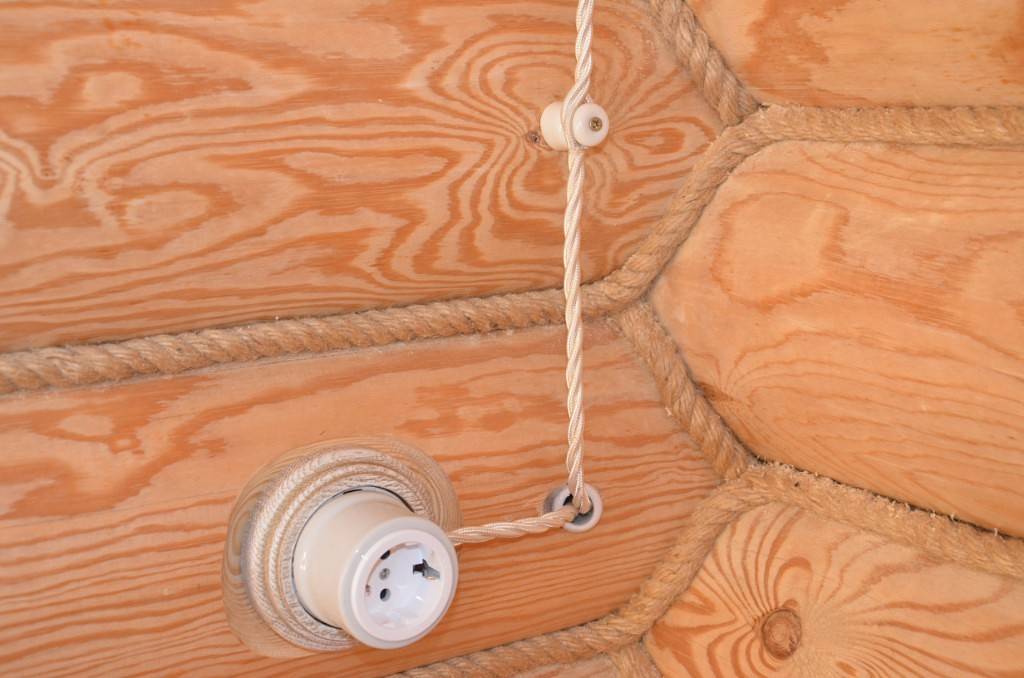

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

3 Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

  1. 1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
  2. 2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
  3. 3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
  4. 4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
  5. 5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Дизайнерские советы

Конечно, отрытая электропроводка – очень необычный элемент интерьера, и нужно сделать все возможное, чтобы она смотрелась хорошо. Основным недостатком является то, что все огрехи будут на виду, поэтому делать нужно хорошо с первого раза.

Перед непосредственной установкой можете прикинуть, как шнур будет смотреться на стене, чтобы точно быть уверенным в том, что вы правильно подобрали расцветку и определили месторасположение.

Можете выбирать необычный дизайн проводников либо нестандартные цветовые решения, которые станут настоящей изюминкой вашего интерьера. Можете даже поместить ретро-провода в узкие трубы – такой вариант также смотрится весьма интересно.

Советы по выбору материала

Для начала нужно определиться с проводами. Существует два варианта получения кабеля:

Бюджетный. Если расходы на обустройство энергоснабжения ограниченны, можно изготовить провода своими руками. Берете 2 кабеля, скручиваете их при помощи дрели и получается витая проводка. Способ, мягко говоря, не очень щадящий, большой риск того, что вы плюнете на эту затею. Но зато дешево и сердито.

Теперь поговорим про изоляторы:

  • Керамические изоляторы – это самые популярные изделия. Они являются наиболее востребованным типом крепежа ретро проводки, потому что очень надежны при эксплуатации, а также недороги относительно фарфоровых.
  • Фарфоровые изоляторы. В принципе фарфор – это разновидность керамики, только отличается большей прозрачностью и прочностью. Поэтому увидев на полке магазина эти два названия, выбирайте любые, они оба отлично подходят для открытой проводки.

Что касается количества, то расчет производится относительно длины провода. Рекомендуется располагать изоляторы через каждые 40–50 см кабеля. Например, вы рассчитали, что на всю проводку понадобится 100 м провода. Делим количество кабеля на два и получаем 200 шт. изоляторов.

Последний момент – выбираем электроустановочные изделия:

  • Розетки. По требованиям противопожарной безопасности, они обязательно должны быть накладными. Кроме этого, желательно установить под розетки подложку, она служит защитным барьером от нагрева, а также элементом декора.
  • Выключатели. Один главный нюанс при выборе переключателей для ретро проводки, они должны быть поворотные либо в виде тумблеров. Это очень ярко подчеркивает стиль интерьера.
  • Монтажные коробки. Тут особых требований нет, главное выбрать подходящую форму и цвет.

Но вернемся к проводам на изоляторах

Повторяя стиль 1920–1940 годов, дизайнеры разработали целую систему, где проводка ретро безопасно размещается на керамических катушках, отлично вписываясь в бревенчатый дизайн. Безопасность в первую очередь обеспечивается применением специальных материалов: провод для ретро проводки не только красивый, но и негорючий. Внутренняя изоляция из традиционных материалов, не поддерживающих горения, а наружная (якобы тканевая) оплетка — из стекловолокна. Для нормальной коммутации предусмотрены пожаробезопасные коробочки, которые незаметно прячутся под потолком.

Правда для открытой проводки есть ограничения. Сечение провода не может быть выше 2.5 мм². Это несколько ограничивает мощность конечных устройств. Особенно если рабочее напряжение в домашней сети 12 или 24 вольта. Сила тока в сравнение с привычными 220 V возрастает почти в десять раз.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

  1. Материал — медь.
  2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
  3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
  4. Число жил — 2 или 3.
  5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

  • 0,75 — 2,9;
  • 1,5 — 4,4;
  • 2,5 — 6.

Крупнейшие российские производители:

  1. Фабрика электротоваров «Гусевъ».
  2. Villaris (российско-испанское совместное предприятие).
  3. Bironi.
  4. Gemini Electro.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах

На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид

Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

Изоляторы

Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.

Изоляторы (их часто называют роликами) изготавливают из следующих материалов:

  • керамика (самый распространенный вариант);
  • негорючая пластмасса (наиболее дешевые).

Разброс геометрических параметров (мм):

  • диаметр цилиндрической части — 18-22;
  • высота — 18-24.

Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:

  1. В тон стен.
  2. Такой же, как у проводов.
  3. Нейтральный белый.

Особую группу составляют ролики с орнаментом.

Розетки, выключатели и распаечные коробки

Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).

За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.

Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.

Другие элементы

Для создания завершенной композиции производители предлагают следующие ретро компоненты:

  1. Патроны.
  2. Подрозетники.
  3. Кабельные проходы.
  4. Клеммные колодки из керамики.
  5. Лампы, люстры.

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

  • На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.
  • Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить 3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

    Большое количество проводов при открытой проводке — проблема

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Способы сэкономить

Полноценная ретро сеть потребует больших вложений. В основном это объясняется 2 причинами:

  1. Высокой стоимостью декоративного кабеля.
  2. Повышенным расходом проводов из-за применения лучевой схемы.

Практикуют 2 способа удешевления: путем самостоятельного изготовления витого провода и комбинацией видов прокладки.

Комбинированный метод прокладки

Часть линий по возможности прокладывают скрытым образом — под деревянным полом, в электрическом плинтусе и за подшивным потолком. Это позволяет применить недорогие стандартные кабели нужного сечения. Их доводят до распределительных коробок, а далее опускают к электроточкам декоративные провода открытым способом на изоляторах.

На кухне комбинированный метод предпочтителен во всех случаях. На то есть 2 причины:

  1. Требуется большое количество розеток.
  2. Тканевая оболочка декоративных кабелей быстро загрязняется, при этом очистить ее невозможно.

Поэтому силовую часть в данном помещении выполняют скрытым образом и только освещение — в стиле ретро. Таким образом, кухня не будет выделяться среди других помещений, при этом замена загрязнившихся проводов обойдется дешево.

Витой кабель своим руками

Второй способ состоит в самостоятельном изготовлении декоративного провода. Он имеет менее привлекательный вид, но стоит дешевле и ввиду отсутствия ограничений по сечению позволяет обойтись без лучевой схемы. Сплетают 1-жильные многопроволочные провода в негорючей тканевой оплетке, например, марки РГКМ или БПВЛ. В первом случае работы ведут в перчатках, после монтажа проводку и помещение пылесосят (в оплетке присутствует стекловолокно).

Длину подбирают с учетом того факта, что из-за навивки протяженность линии окажется на 25-30% короче.

Ретро-проводка в деревянном доме: мода прошлого века возвращается

На заре электрификации домов был только один способ — проводка из витой пары алюминиевого кабеля, которые монтировалась на стенах с помощью фарфоровых роликов-изоляторов. Спустя почти век данная технология вновь обрела популярность, но конструкция была несколько изменена и существенно усовершенствована. Современная проводка в стиле ретро лишь снаружи имитирует старину, но она гораздо надёжнее и безопаснее.

Как устроен кабель?

Если ранее применялись только алюминиевые одножильные провода, то сейчас токопроводящие жилы изготовлены исключительно из меди. Для освещения применяют кабель сечением в полтора миллиметра, а для розеток и выключателей потребуется провод толщиной 2,5 мм. Если в квартире установлено мощное оборудование (кухонная техника, водонагреватели, электроплиты), то к электричеству их подключают скрытым способом: ретро-кабелей большой толщины просто не существует.

Первый слой изоляции кабеля — виниловая оболочка, второй — негорючее волокно, а снаружи декоративная оплётка. Декоративная оплётка обычно производится из стекловолокна, хлопчатобумажного волокна или негорючего шёлка. Кабели с шёлковой оплёткой стоят дороже всего. Наружный слой обязательно пропитывается огнестойким лаком.

Итоговые советы

Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.

Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.

Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.
