Инструкция по эксплуатации
Эксплуатация котлов Beretta производится в автоматическом режиме, не требующем постоянного участия человека.
От пользователя требуется только регулировка режима обогрева по собственным ощущениям, перевод котла в зимний или летний режим (отключение или запуск отопительного контура), поддержание чистоты корпуса и периодическое техобслуживание (силами работников сервисной службы).
Все серьезные проблемы решаются только вызовом мастера — устранение постоянно возникающих ошибок или непонятных явлений, происходящих с котлом в рабочем режиме.
Кроме того, пользователь самостоятельно производит заполнение системы водой (или подпитку по необходимости).
Процесс заключается в подаче жидкости через кран подпитки и заполнение системы, пока давление воды не достигнет 1-1,5 Бар. Это ниже рабочего давления, но при нагреве вода расширится и за счет увеличения объема давление достигнет нужного значения.
Запуск котла происходит автоматически при установке необходимой температуры теплоносителя в системе.
Заливать воду в горячий котел запрещается из-за опасности разрушения теплообменника. Необходимо дождаться остывания котла, и только после этого наливать воду.
Виды
Фирма Beretta выпускает все виды современных газовых котлов, которые можно разделить на группы по соответствующим признакам.
По способу установки предлагаются:
- Напольные котлы. Устанавливаются прямо на пол или на специальную площадку, обладают большим весом и увеличенными габаритами вследствие более прочных и массивных деталей, рассчитанных на высокую мощность и производительность.
- Настенные модели, предназначенные для навесного монтажа на несущие стены или на специальные опорные конструкции (рампы). Обладают компактными размерами, мощность агрегатов ограничена до 35 кВт.
По функциональным возможностям:
- Одноконтурные, рассчитанные только на питание системы отопления.
- Двухконтурные, способные одновременно нагревать теплоноситель и готовить горячую воду для хозяйственных потребностей.
По способу теплопередачи:
- Конвекционные. Нагрев жидкостей происходит по обычной методике — в пламени газовой горелки.
- Конденсационные. Эти агрегаты обладают двухступенчатым циклом нагрева — сначала происходит первичный подогрев за счет тепловой энергии, полученной при конденсации водяного пара из выводимого дыма, а после это производится вторая стадия нагрева в пламени горелки.
ВАЖНО!
Необходимо учитывать, что работа конденсационных котлов возможна только при разнице температур снаружи и внутри помещений не более 20°, что исключает возможность использования в большинстве регионов России. Это надо знать, выбирая котел, поскольку разница в ценах между конденсационными и конвекционными котлами весьма значительна.
По типу камеры сгорания:
- Открытые (атмосферные). Удаление дыма происходит естественным способом, с помощью тяги дымохода (печного типа). Забор воздуха, необходимого для горения, производится прямо из помещения, в котором установлен котел.
- Закрытые (турбированные). Забор воздуха происходит снаружи, горелка полностью изолирована от внутренней атмосферы жилых помещений. Вывод дыма происходит под действием вентилятора турбонаддува.
Турбированные модели стабильнее и надежнее в эксплуатации, практически не зависят от внешних условий, чего нельзя сказать от котлов с открытой камерой сгорания.
Распространенные неисправности котлов отопления
Регулярные профилактические работы котлов отопления должны проводиться не реже одного раза в год.
Причины неисправностей могут быть разными: начиная от протечки воды, заканчивая поломкой основных деталей.
От чего зависит долговечность котла
Каждый заводской отопительный агрегат имеет паспорт с указанными требованиями и инструкцию по правильной эксплуатации оборудования. Выполнение всех паспортных требований гарантирует безопасную, эффективную и долговечную эксплуатацию агрегата.
Долговечность котла зависит от соблюдения норм эксплуатации котла и от качества воды, которая выполняет роль теплоносителя.
Как продлить эксплуатационный срок котла
Ежедневно обращайте внимание на котел и не оставляйте без внимания любые изменения: шумы, показания приборов, трещины, особенности горения или продуктов сгорания
Важно своевременно выполнять правила эксплуатации (указаны в паспорте) и проводить профилактическое техническое обслуживание (желательно перед началом отопительного сезона)
Каждое изменение в работе агрегата имеет свою причину, поэтому обращайтесь к мастеру своевременно.
Самые распространенные неисправности в работе бытовых котлов:
- Протечка воды или теплоносителя.
- Образование сажи на стенках камеры сгорания или дымохода.
- Снижение производительности агрегата.
- Гидроудары внутри котла.
- Не включается горелка.
- Горелка включается, а затем срабатывает блокировка.
- Топливо горит неравномерно с пульсациями.
- Во время работы горелки включается розжиг.
- Образование копоти.
Причины неисправностей
Вытекание воды может быть обусловлено сбором конденсата водяного пара. Это частое явление после пуска котла. Второй причиной протекания воды может стать нарушение герметизации резьбовых соединений или трещина в трубопроводе.
Образование сажи может привести к сужению проходного сечения дымохода, в результате чего нарушится стабильная работа котла. Для этого необходимо произвести очистные работы через специальный люк, а для предотвращения повторного забивания, необходимо проверить тягу.
Настройка тяги и дутьевого воздуха осуществляется с помощью газоанализатора. Например, для жидкотопливного котла продукты сгорания должны содержать: СО до 200 ррm; О2 от 3,5 до 5,5 ррm; СО2 от 11,5 до 13,5 ррm.
Чрезмерно высокая температура в камере сгорания свидетельствует о плохой тяге, поэтому необходимо произвести настройку.
Перерасход топлива может свидетельствовать об ухудшении его качества либо об образовании накипи на поверхностях нагрева воды. Для предотвращения поломки, следует произвести чистку котла от накипи и установить электромагнитный преобразователь, чтобы уменьшить жесткость воды.
Если не поднимается температура теплоносителя на выходе из котла, то причин может быть несколько: неправильно отрегулирована тяга и дутье, образование накипи, неисправность в автоматике системы.
Гидроудары внутри котла могут образовываться из-за некачественного газового топлива или «завоздушивания» системы отопления. Для устранения неполадок необходимо выполнить регулировку тяги и установить автоматический воздухоотводчик.
В инструкции по эксплуатации все неполадки в работе котла описаны.
Не включается горелка — причин может быть несколько: если это жидкотопливный агрегат, возможно пропало напряжение на питании двигателя, параметр не в норме или блокировка не позволяет произвести запуск в целях безопасности.
Горелка включается, а затем срабатывает блокировка. Причины: не отрегулированы электроды зажигания, нарушена изоляция электродов, неисправен программный контроллер, невозможна подача топлива (засор, отсутствие, неисправность).
Во время работы котла включается розжиг. Причиной этого явления может стать загрязненный фотоэлемент или неисправная автоматика.
Неравномерное пульсирующее горение может быть вызвано слишком сильным напором дутьевого воздуха.
Образование сильной копоти свидетельствует о неправильной настройке тяги/дутья или о плохом качестве топлива.
Почему не стоит заниматься самостоятельной починкой:
- Неквалифицированный ремонт может усугубить ситуацию и агрегат станет опасным для жизни.
- При неосторожных действиях могут повредиться другие элементы агрегата.
- Возможно, была определена неверная причина, а устранение ложной причины не приведет к починке.
- Мастер выполнит ремонт с гарантией.
Автономное отопление – это удобно, эффективно и практично, однако не стоит забывать о проведении регулярных профилактических технических осмотрах.
Установка и эксплуатация
Установку газового оборудования Beretta поручают представителям компании. В противном случае владелец нагревателя лишается права на гарантийное обслуживание.
Правила эксплуатации предписывают обязательную установку защиты от перепадов напряжения. Все навесные и турбированные модификации энергозависимые. Для них необходимо установить источник бесперебойного питания и заземление.
Требования к помещению, в котором будет установлено газовое оборудование:
- Между верхним концом трубы, отводящей дым, и коньком крыши должно быть не менее 0,5 м.
- Проем двери в ширину — от 0,8 м.
- Вентиляция — обязательно.
- Между газовым прибором и стенкой — не менее 0,4 м.
Не запускается (не зажигается) – причины и решение
Отказ котла при запуске может быть вызван разными причинами, определить которые помогает либо соответствующий код ошибки, либо самостоятельная проверка состояния котла. Самый простой вариант — отсутствие газа в магистральной линии.
Эта проблема внешняя, решается только обращением в газовую службу. Возможно, закрыт кран подачи газа на самом агрегате. Существует еще одна причина отказа в розжиге — переполюсовка проводов питания. Она отображается на дисплее в виде кода Е33.
Решение вопроса заключается в переподключении проводов. Такая ситуация может возникнуть даже после некоторого периода нормальной работы котла, если в щитке электропитания производились какие-либо работы и по ошибке поменяли местами фазу и нейтраль.
Если найти причину отказа в розжиге котла не удается, следует обратиться в сервисную мастерскую.
Достоинства и недостатки
К достоинствам модели Беретта CIAO 24 CSI следует отнести:
- Эффективность, надежность, стабильность в работе.
- Устойчивость к внешним воздействиям, сохранение заданного режима работы.
- Способность обеспечивать дом тепловой энергией совместно с подачей горячей воды.
- Автоматический режим работы, не требующий постоянного внимания человека.
- Наличие системы самодиагностики, оповещающей владельца о появлении неполадок.
- Компактность, привлекательный внешний вид.
Недостатками агрегата принято считать:
- Излишняя чувствительность электроники, необходимость подключения внешних устройств защиты (стабилизатор).
- Требовательность к качеству воды. Битермический теплообменник крайне сложно промывать, а замена обходится дорого, поэтому надо устанавливать смягчающие фильтры для воды.
- Необходимость в сервисном обслуживании, качество которого не всегда находится на должном уровне.
ВАЖНО!
Недостатки котла Беретта CIAO 24 CSI можно отнести к особенностям конструкции, поскольку они свойственны всем подобным агрегатам. Это не снижает их отрицательного действия, но позволяет правильнее отнестись к их наличию.
ПРОМЕТЕЙ
39 400
Бойлеры косвенного нагрева «ПРОМЕТЕЙ» предназначены для приготовления и хранения горячей воды при работе с котлами различного назначения.
По сути, данный тип бойлера делает любой котел двухконтурным, добавляя к системе отопления еще и горячее водоснабжение. Сам по себе бойлер не потребляет электричество или любое другое топливо, так как косвенный в приборе не только нагрев, но и получение энергии. Нагретый от котла теплоноситель, проходя через бойлер по змеевику (трубопроводу в виде спирали), передает свое тепло воде, которая в дальнейшем используется конечным потребителем.
Бойлер «Прометей» имеет приварной гладкотрубный теплообменник, выполненный из медной трубы, что способствует эффективной теплопередаче энергии теплоносителя отопительного контура и, как следствие, обеспечению высокой эксплуатационной мощности.
Внутренний бак бойлера выполнен из высокопрочной нержавеющей стали марки 12х18н10т, благодаря чему исключено образование коррозии на внутренней поверхности бака.
В бойлерах «ПРОМЕТЕЙ» по всей поверхности проложен слой теплоизоляции 50 мм из пенополиуретана. Используемый пенополиуретан – это материал с очень низким коэффициентом теплопроводимости (0,023 Вт/м.К), который эффективно предотвращает потерю энергии (менее, чем на 35º С горячей воды в час при температуре хранения 85º С).
Бойлер косвенного нагрева «ПРОМЕТЕЙ» может использоваться, как совместно с отопительными котлами, так и автономно. Бойлер снабжен муфтой с резьбой 2ʺ для установки электрического нагревательного элемента. В этом случае бойлер работает как обычный электрический водонагреватель. Такой вариант очень удобен и выгоден после окончания отопительного сезона и отключении системы отопления.
Бойлер «ПРОМЕТЕЙ» работает со всеми видами отопительных котлов и позволяет питать несколько точек потребления воды.
Наши бойлеры для нагрева воды работают без использования дополнительных энергоресурсов, благодаря чему вся система отопления становится более экономичной и эффективной.
Бойлер «ПРОМЕТЕЙ» имеет современный лаконичный дизайн. Кожух бойлера, выполненный из стального листа с полимерным покрытием синего цвета, дополнительно защищает бойлер от мелких механических повреждений.
Благодаря внутренней емкости из нержавеющей стали, бойлеры «ПРОМЕТЕЙ» надежны и не требуют обслуживания. Срок службы бойлеров составляет 15 лет и более, а эксплуатационные расходы минимальны.
Завод «Сибэнерготерм» выпускает бойлеры косвенного нагрева «ПРОМЕТЕЙ» в двух типоразмерах: 230 и 300 литров.
| Объем | л | 230 | 300 |
| Диаметр | мм | 560 | 630 |
| Высота | мм | 1600 | 1600 |
| >Масса | кг | 65 | 85 |
| >Подключение ТЭН | дюйм | 2″ | |
| Подключение горячей воды | дюйм | 1″ | |
| Подключение холодной воды | дюйм | 1″ | |
| Подключение циркуляции | дюйм | 3/4″ | |
| Внутренний диаметр в точке замера для датчика температуры воды в баке | мм | 19 | |
| Общий вес заполненного бака | кг | 295 | 385 |
| Полезное количество горячей воды¹ при температуре горячей воды на выходе²: 45ºС (40ºС) | л | 271(317) | |
| Максимальный расход холодной воды на входе | л/мин | 23 | 28 |
| Среднее время восстановления работоспособного состояния | ч | 1,0 | 1,2 |
| Макс.температура горячей воды | °С | 95 | |
| Диапазон настройки терморегулятора | °С | 30-60 | |
| Макс.рабочее давление в контуре ГВС | МПа | 1 | |
| Наибольшее расчетное давление (холодная вода) | МПа | 0,78 | |
| Макс.испытательное давление горячей воды | МПа | 1 | |
| Объем теплообменника | л | 4,5 | |
| Площадь теплообменника | м2 | 0,8 | |
| Эксплуатационная производительность теплообменника | кВт (л/мин) | 31,5(12,9) | |
| Макс.температура греющей воды теплообменника | °С | 150 | |
| Время нагрева при номинальной мощности теплообменника | мин | 25 | 30 |
| Макс.рабочее давление греющей воды теплообменника | МПа | 1 | |
| Подключение греющей воды теплообменника | дюйм | 3/4″ |
Не работает насос – что делать
Если замечен отказ циркуляционного насоса, необходимо остановить работу системы и вызвать мастера.
Причин отказа может быть несколько, от неполадок с электропитанием до проблем с механической частью. Первая причина определяется проведением тестирования и проверкой состояния электродвигателя насоса.
Вторая причина может быть обнаружена путем проверки состояния подвижных частей насоса, отсутствия затруднений при вращении или перемещении деталей механизма, поломок или износа шестерней и прочих элементов.
Решение о ремонте или замене насоса принимается по результату обследования работоспособности и состояния деталей узла. Если прогноз на ремонтные работы благоприятный, производят восстановление насоса, в противном случае необходима полная замена.
О компании Beretta
Выбор котла – непростая задача. На рынке отопительного оборудования представлено множество производителей, предлагающих разнообразные по своим ключевым эксплуатационным характеристикам модели
А на выбор потребителям предлагаются:
- Настенные газовые котлы;
- Настенные конденсационные котлы;
- Напольные котлы, оснащенные атмосферными горелками с бойлером и без;
- Напольные котлы с закрытой камерой сгорания с бойлером и без;
- Твердотопливные котлы
Другими словами, любой сможет подобрать подходящее отопительное оборудование, как для небольшой дачи, так и для просторного загородного коттеджа. Остановимся подробнее на наиболее популярных модельных рядах этих котлов.
Напольные котлы Beretta
Ассортимент напольных котлов Beretta представлен несколькими сериями, наибольший интерес среди которых представляют следующие:
- Beretta Novella Avtonom — для работы они не требуют подключения к энергосети, что является их главным преимуществом. Могут работать на сжиженном газе, плавный розжиг обеспечивается за счет запальной горелки с пьезорозжигом. Максимальная мощность модели котла из этой серии – 71кВт, КПД изделий (при максимальной мощности) не менее 90%.
- Beretta Fabula — имеют встроенный , максимальная мощность относительно невелика – 38 кВт. Модели этой серии также различаются по объему встроенного бака, который может составлять 80 или 120 литров. Оборудование оптимально для создания системы отопления и горячего водоснабжения. Также недавно производитель выпустил новую серию котлов Beretta Fabula E (максимальная мощность 43 кВт).
Настенные котлы Beretta
Beretta выпускает четыре серии настенного конденсационного оборудования и четыре – традиционных газовых котлов. Наиболее интересны российским потребителям конденсационные котлы следующих серий:
- Beretta CIAO. Котлы созданы для эксплуатации в жестких климатических условиях (сильные морозы). Имеют электронную плату и ЖК-дисплей, отражающий заданные параметры работы оборудования.
- Beretta CYTI. Экономичный расход топлива, компактный размер настенного котла, режим одновременного нагрева воды и отопления комнат делает котлы этой серии оптимальным выбором для горожан.
Газовый котел Беретта. Неисправности и способы их устранения (в том числе модели Cити csi 24, ciao csi 24, Фабула и другие)
Стоит ознакомиться с главными неполадками агрегата Беретта, рекомендациями и инструкцией по ремонту.
Как запустить самодиагностику
Система самодиагностики состоит из ряда датчиков, находящихся на незаменимых частях и узлах приспособления. Их не нужно запускать, они функционируют в непрерывном режиме с момента старта до приостановления газового котла beretta.
Активация самодиагностики отопительного агрегата в качестве отдельной опции не осуществляется. Если пользователь захочет остановить работу отопительного прибора, у него ничего не получится. Отключение датчиков воспринимается котлом как ошибка, которая приводит к блокировке конструкции.
Благодаря функции самодиагностики, встроенной производителем техника не ломается и оповещает пользователя о локализации дефекта или неисправности узла.
Не запускается (не зажигается) причины и решение
Сначала проверяют, включен ли котел в розетку или проводят тестирование, автоматического розжига, возможно выбило автомат. Если не принесло результата, с котла снимают кожух и анализируют его внутреннее состояние, а также наличие короткого замыкания. Вероятно, почувствуется запах или подтек.
Затем проверяют датчики и кабели, их наличие на местах. Далее проводят осмотр предохранителей на плате. Если они сгорели, то их меняют на новые. Далее нужно проверить варистор, который служит для защиты агрегата от скачков напряжения. При перепадах он взорвется. Если проблема в этом, варистор перепаивают.
Читайте больше: Почему тухнет газовый котел? Основные причины
Распространенными причинами, почему не зажигается и не включается котел, являются:
- Временные перепады напряжения. Из-за него может перестать работать вентилятор. Ввиду чего воздух не идет в систему, а пламя гаснет.
- Неправильное подключение нуля и фазы.
- На дымовой трубе появилась наледь. Угарные газы не успевают ее преодолевать, поэтому система блокирует запуск.
Как проверить датчики газового котла Беретта
Все датчики располагаются в системе самодиагностики. Они выполняют контрольные функции и выступают предметом наблюдения. При поломке, коротком замыкании, обрыве кабелей на экране возникнет код ошибки.
Датчики проверяются в автоматическом режиме, пользователю ничего не нужно делать. Большинство из них реагируют на перемены температуры или выход показателей за границы. Элементы имеют простую конструкцию, при замене не возникнет сложностей и на это уйдет мало времени.
Самостоятельно проводить замену не рекомендуется, эту работу должен выполнять специалист из сервисного центра.
Не запускается насос
Если пользователь обнаружил отказ циркуляционного насоса, нужно тут же приостановить функционирование котла и вызвать мастера. Причин отказа немало, начиная от простых проблем с электросетью, заканчивая неполадками по механической части.
Чтобы установить дефект, нужно провести тестирование и проанализировать состояние электромотора насоса. Также проблему можно выявить проверкой состояния подвижных элементов насоса. Рекомендуется посмотреть, отсутствуют ли затруднения при вращении или движении деталей, проверить на предмет поломок или износа запчастей газового котла Беретта.
По итогам оценки состояния деталей, блока розжига и исследования функционирования устройства газового котла принимается решение о необходимости ремонта или замене теплового насоса. Если ремонтные работы помогут вернуть конструкции прежнюю работоспособность, то осуществляют полное восстановление насоса. При худшем прогнозе – он подлежит замене.
Как промыть теплообменник
Приборы Беретта оснащены теплообменниками.
Если они раздельные, то промывание даст хороший результат. Битермические устройства сложно очистить ввиду особенностей конструкции. Можно выбрать один из двух вариантов промывания:
- Механический подразумевает отсоединение обменника от прибора. Такое промывание не особо эффективно, так как обработать поверхности внутри механическим способом сложно.
- Химический способ исключает демонтаж обменника. Промывка осуществляется специальным устройством. Способ довольно эффективен, может убрать накипь и продлить период службы прибора. Для очищения газовых котлов применяют реагенты, воздействующие на отложения и выводящие ее из внутренней полости трубок.

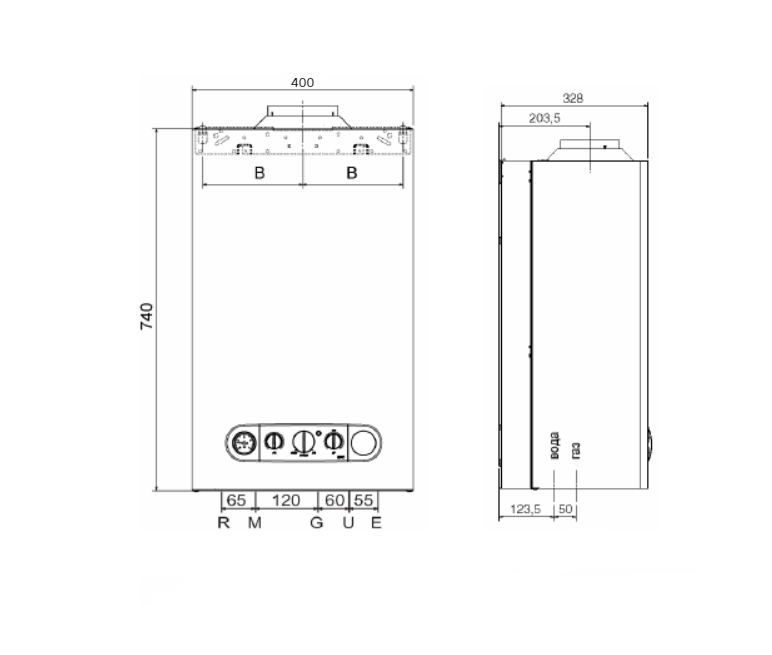

Котел «Беретта»: инструкция по установке
Установкой должен заниматься квалифицированный специалист, изучивший принцип работы теплоносителя «Беретта» и соответствующие СНиПы установки. Касаемо расположения, инструкция указывает, что возможен монтаж по конфигурации С12, С22, С32, С42, С52 и С82.
Чтобы правильно установить котел, нужно помнить следующее:
- Запрещено ставить его над плитой или другим нагревательным устройством в жилом помещении.
- Нельзя хранить горючие вещества рядом с отопительной системой.
- Запрещено прикреплять агрегат к деревянной стене без соответствующей теплоизоляции.
Минимальное расстояние от стены — 200 миллиметров со всех сторон для последующего обслуживания теплообменника. Крепление должно быть осуществлено с помощью кронштейна. После закрепления по нормативам можно начать электрическое подключение и присоединение газа. Для первой процедуры нужно обеспечить доступ к переменному току с напряжением в 220-230 В. Подключение газа необходимо выполнять с помощью жесткой подводки диаметром не меньше 3/4. До присоединения газа требуется поставить запорный кран, фильтр на газопровод, если в нем есть посторонние частицы. По окончании монтажа нужно проверить герметичность всех соединений, предусмотренных действующими стандартами установки.

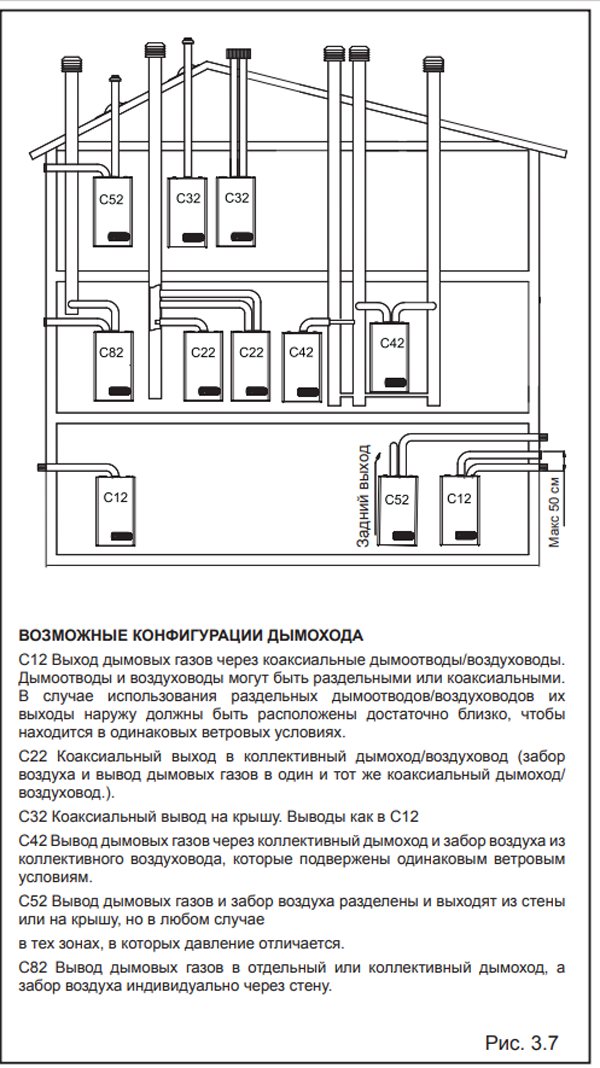

Внимание! При монтаже важно учесть момент удаления продуктов сгорания с забором воздуха, а именно установки общеобменной вентиляции. Отопительный агрегат нужно соединить с дымоотводом или воздуховодом, выведенным наружу. Только так будет обеспечена безопасная работа с закрытой камерой сгорания
Стоит отметить, что это относится к дополнительному оборудованию и в комплект к котлу оно не идет. Его нужно заказывать отдельно
Только так будет обеспечена безопасная работа с закрытой камерой сгорания. Стоит отметить, что это относится к дополнительному оборудованию и в комплект к котлу оно не идет. Его нужно заказывать отдельно.
Заключение
С помощью газовых котлов беретта можно быстро и удобно обогревать помещения частного дома, городской квартиры или зданий производственного назначения. Оборудование отличается высоким качеством, долговечностью и применением новейших технологий, которые существенно облегчают монтаж и эксплуатацию отопительных устройств.
Широкий выбор котлов различного типа, мощности и конструкции позволяет современному потребителю выбрать изделие прекрасного качества, стильного дизайна и при этом небольшой стоимости. Устройства способны обеспечить не только комфортную температуру в доме, но и горячее водоснабжение для бытовых нужд жильцов.
Читайте далее:
Газовые котлы отопления Конорд — виды оборудования
Виды газовых котлов Beretta
Двухконтурный газовый котел bosch — разновидности и особенности выбора
Газовый двухконтурный отопительный котел — достоинства, недостатки, конструктивные особенности
Как правильно выбрать газовый отопительный котел?
