Особенности модельного ряда котлов Галан

Особенности электродного отопления Галан

Прежде всего направляться заявить, что отопительная система Галант представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу. Другими словами – электродные котлы нельзя использовать в системах, где теплоноситель поступает из скважины либо другого источника.

Что касается радиаторов, каковые возможно применять, то ограничений фактически нет, они смогут быть:

• Стальными;
• Биметаллическими;
• Алюминиевыми.

Единственное, с этими котлами не рекомендуется использовать:

• Крупноразмерные радиаторы;
• Чугунные радиаторы для отопления дома;
• Трубы громадного диаметра.

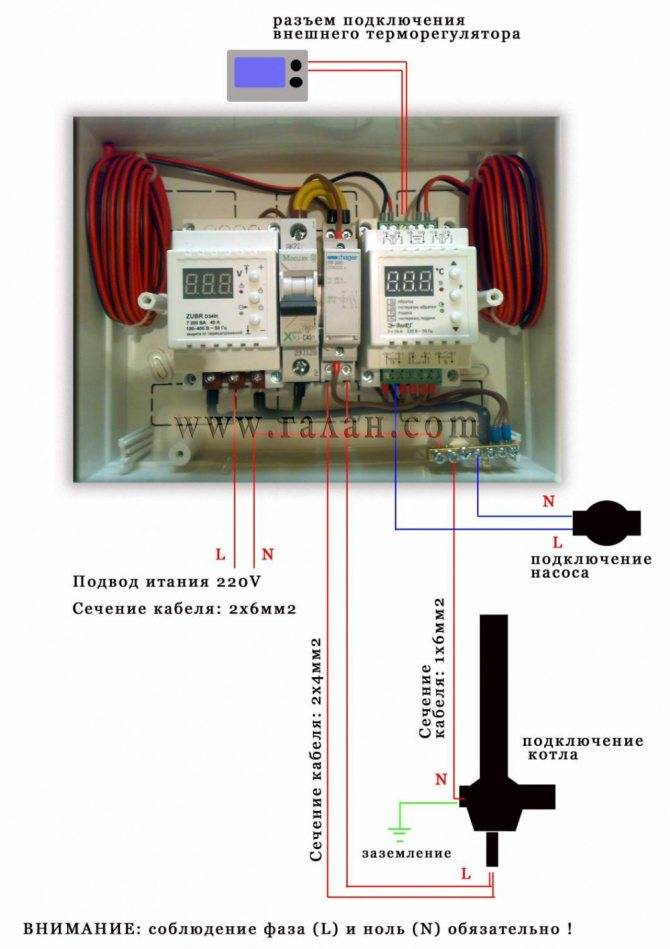

Так же отсутствуют какие-либо особенные требования к подключению электрики. Единственное, нужно применять кабеля подходящего сечения, и должна быть соблюдена схема подключения, которую содержит инструкция к оборудованию.

Преимущества

Система отопления Галан имеет множество преимуществ, среди которых возможно выделить следующие моменты:

• Энергоэффективность, которую производителю удалось достигнуть благодаря новой технологии преобразования электрического тока в тепловую энергию.
• Энергосбережение – электродные котлы, работающие совместно с цифровыми электронными блоками управления потребляют на 30-40 процентов меньше электричества, в сравнении с классическими ТЭНовыми аппаратами.
• Благодаря применению новейших технологий и качественных материалов, и применению автоматических устройств, эти устройства являются всецело энерго- и пожаробезопасными.
• Отопительные системы Галан работают всецело в автоматизированном режиме. Именно поэтому не нужно участие человека, для обеспечения стабильного и комфортного температурного режима, вне зависимости от погодных условий. Автоматика от Галан способна поддерживать температурный фон с высокой точностью (± 0,2 градуса). Оборудование может комплектоваться системой климат-контроля для недельного программирования режима работы. Помимо этого, при применении незамерзающих теплоносителей, таких как «Поток», отпадает необходимость в их сливе с радиаторов, кроме того в случае долгого простоя котла.

• Система отопления Галант есть хорошим вариантом для тех населенных пунктов, где нестабильное напряжение в сети. Кроме того при понижении напряжения до 180В, котел будет продолжать работать.
• Электродные котлы не требуют разрешения на установку.
• В случае происхождения в системе утечки, устройство сразу же отключается, поскольку электрический ток не имеет возможности замыкаться в цепи.
• Камера нагрева жидкости имеет маленькой количество, причем на протяжении ионизации, теплоноситель в ней резко разогревается, в следствии чего давление поднимается до двух атмосфер. Так, котел помогает не только обогревателем, но и циркуляционным насосом для отопления. Это разрешает снизить затраты на приобретение оборудования, и затраты на эксплуатацию отопительной системы.
• Низкая цена.

Так, популярность этих устройств в полной мере обоснована.

Недостатки

Как и любое другое отопительное оборудование, электродные котлы кроме этого владеют некоторыми своими недостатками, каковые приведены ниже:

Требовательность к воде – дело в том, что в системе возможно применять далеко не любую воду, а с определенными чертями. При запуске отопления, нужно подготовить теплоноситель в соответствии с советы от производителя. В большинстве случаев, для этого на литр воды додают пара чайных ложек соды и соли. Кроме этого возможно применять особые жидкости.

• Электрический ток циркулирует в воде, следовательно, не исключена возможность получения мощного удара током в случае прикосновения к радиатору отопления. Дабы не допустить таковой ситуации, нужно выполнить заземление, в соответствии с ПУЭ и ГОСТ 12.1.030-81.
• Периодически нужно чистить систему и поменять электроды, каковые со временем истончаются, в следствии чего понижается эффективность нагрева. Так, в плане долговечности электродные котлы не имеют преимущества перед классическими ТЭНовыми аппаратами.

Как мы видим, недостатки не критичные, но все же о них направляться не забывать.

Виды электронных отопительных котлов Галант

Существующий рынок электрических котлов Галант для индивидуальных отопительных систем предлагает три вида их исполнения, которые отличаются своими техническими характеристиками.

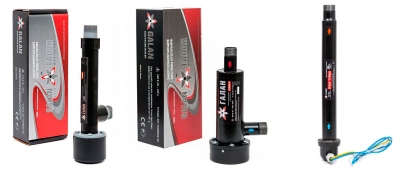

Серия Очаг

Серия котлов Очаг выпускается в четырех модификациях:

1. Очаг-2.
2. Очаг-3.
3. Очаг-5.
4. Очаг-6.

Серия Очаг

Они имеют маленькую мощность от 2 до 6 кВт, рассчитаны на обогрев небольших помещений объемом от 80 до 250 метров кубических. Весят эти котлы около килограмма. При этом объем теплоносителя в общей системе отопления может составлять от 20 до 70 литров.

Габаритные размеры серии котлов Галант Очаг в длину имеют от 25 до 33,5 см, в диаметре 35 мм. Работают от обычной сети напряжением 220 Вт.

Серия Гейзер

Серия котлов Галант Гейзер выпускается двух модификаций:

1. Гейзер-6.
2. Гейзер-9.

Рассчитаны эти отопительные котлы для обогрева помещений внутреннего объема от 250 до 340 кубических метров. Гейзер Крос

Для обустройства отопительных котлов Гейзер необходима трехфазная сеть напряжением 380 Вт.

При правильной теплоизоляции котлы Галант Гейзер расходуют от 2,5 до 4 кВт электроэнергии в час. Весят они около 5 килограмм, изготавливаются длиной порядка 40 сантиметров. Объем теплоносителя в отопительной системе, где установлены эти нагреватели, может быть от 50 до 200 литров.

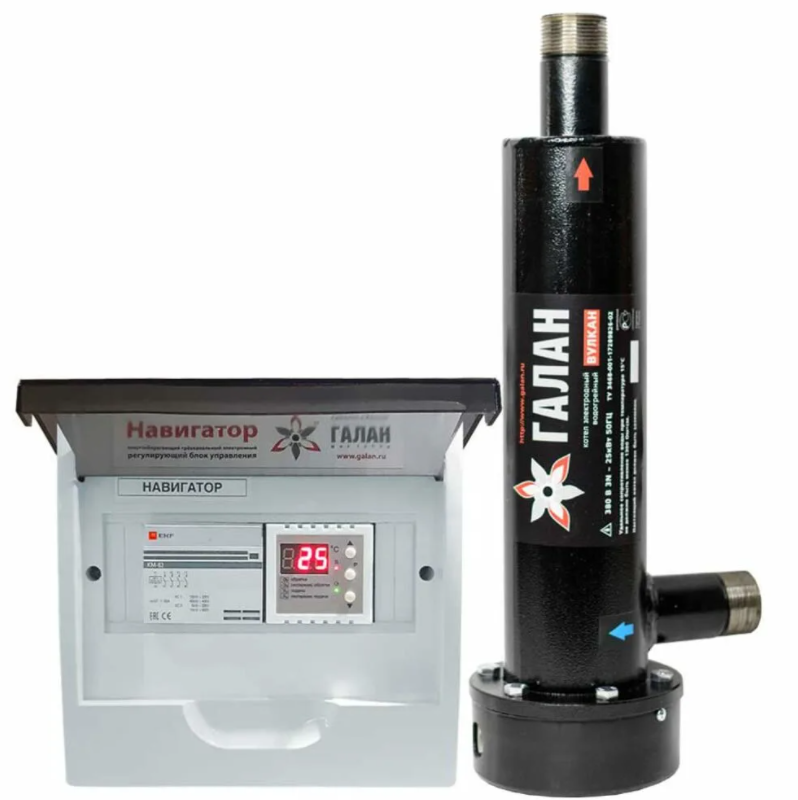

Серия Вулкан

Самым большим электронным обогревателем Галант является его модификация, именуемая Вулкан. Эти нагревательные приборы весят 5,7 килограмма, имеют мощность 25 кВт, работают от трехфазной сети 380 Вт, обогревают помещения до 850 кубических метров.

5 Достоинства и недостатки

Электродная отопительная установка Галант проточного типа одновременно является циркуляционным насосом и нагревательным устройством. Для ее установки в собственном доме не нужно добиваться разрешения соответствующих организаций.

Среди преимуществ системы следует выделить:

• Возможность подбора оборудования по мощности, которой будет достаточно для отопления небольшой квартиры площадью 20−30 квадратов или частного дома на 150−200 квадратов. А если соединить несколько таких агрегатов в модульную систему, то можно отапливать площади размером более 1 тыс. квадратов.
• Высокая надежность оборудования.
• Все рабочие процессы отопительной системы осуществляются автоматически.
• Оборудование работает практически бесшумно.
• Агрегаты не требуют много места для установки, так как отличаются небольшими размерами.
• КПД более 98%.
• Оборудование оснащено защитными системами.
• Рабочие процессы можно программировать в зависимости от внешней температуры.
• Нет необходимости делать топливные запасы.
• Простота обслуживания тепловых установок в процессе эксплуатации.
• Демократичная стоимость изделий.

Их также можно использовать параллельно с калориферами и системами «теплый пол», для подогрева кровельных конструкций и водостоков, удаления льда со ступенек и площадок подъездов домов и т. д.

Несмотря на множество достоинств, отопительное оборудование от компании Галант, как и любые другие электротехнические агрегаты имеет некоторые недостатки:

• Для эксплуатации отопительной системы необходимо применять исключительно подготовленную воду (специальную жидкость) с установленным значением удельного сопротивления.
• Для эффективной работы оборудования нужно обеспечить постоянную циркуляцию жидкости в трубопроводной системе. При этом скорость движения должна находиться в определенных пределах. Если она превысит максимальное значение, тогда агрегат не будет запускаться, а если скорость упадет ниже минимальной отметки, закипит жидкость.
• За состоянием электродов необходимо постоянно следить, так как они постепенно растворяются в жидкости и через некоторый период требуют замены.
• В качестве теплоносителей нельзя использовать антифриз, масло, дистиллированную воду и прочие жидкости.

А также к минусам можно отнести работу котлов только от электричества. Но в регионах, где нет возможности оборудовать газовую или твердотопливную систему отопления, это единственный вариант теплового источника.

Благодаря своим прекрасным техническим характеристикам электрокотел Галант сегодня пользуется огромной популярностью среди населения. Оборудование представляет собой автономную мини-котельную, которая способна работать в автоматическом режиме и обустроена защитными устройствами от перегревания.

Используя котлы Галант, можно быстро прогреть жилое помещение. Они не требуют постоянного обслуживания в процессе эксплуатации, отличаются небольшими размерами. Широкий ассортимент изделий позволяет подобрать устройства как небольшой мощности для дачи или маленького помещения, так и довольно мощные для отопления площадей значительных размеров.

Особенности электродного отопления Галан

В первую очередь следует сказать, что отопительная система Галант представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу. Другими словами – электродные котлы нельзя использовать в системах, где теплоноситель поступает непосредственно из скважины или другого источника.

Что касается радиаторов, которые можно использовать, то ограничений практически нет, они могут быть:

• Стальными;
• Биметаллическими;
• Алюминиевыми.

Единственное, с такими котлами не рекомендуется применять:

• Крупноразмерные радиаторы;
• Чугунные радиаторы для отопления дома;
• Трубы большого диаметра.

Так же отсутствуют какие-либо особые требования к подключению электрики. Единственное, необходимо использовать кабеля подходящего сечения, а также должна быть соблюдена схема подключения, которую содержит инструкция к оборудованию.

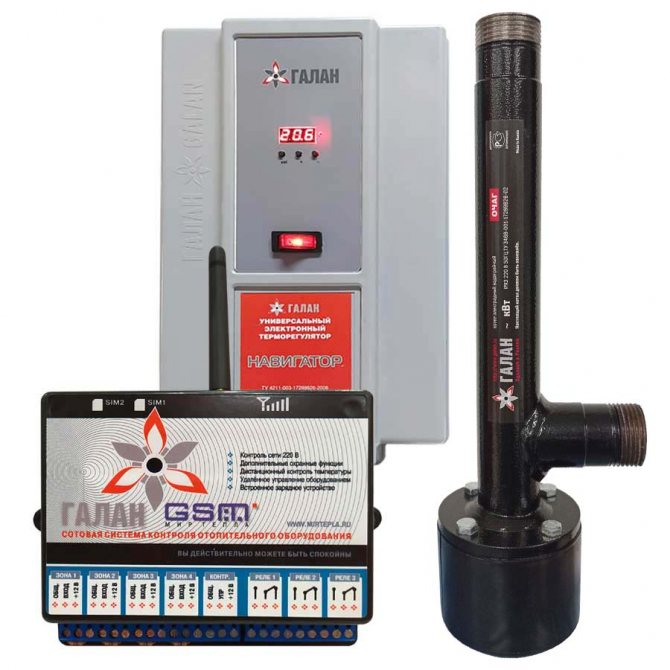

Электродный котел Очаг-3

Достоинства

Система отопления Галан имеет множество достоинств, среди которых можно выделить следующие моменты:

• Энергоэффективность, которую производителю удалось достичь благодаря новой технологии преобразования электрического тока в тепловую энергию.
• Энергосбережение – электродные котлы, работающие совместно с цифровыми электронными блоками управления потребляют на 30-40 процентов меньше электроэнергии, в сравнении с традиционными ТЭНовыми аппаратами.
• Благодаря применению современных технологий и качественных материалов, а также использованию автоматических устройств, эти приборы являются полностью энерго- и пожаробезопасными.
• Отопительные системы Галан работают полностью в автоматизированном режиме. Благодаря этому не требуется участие человека, для обеспечения стабильного и комфортного температурного режима, вне зависимости от погодных условий. Автоматика от Галан способна поддерживать температурный фон с высокой точностью (± 0,2 градуса). Оборудование может комплектоваться системой климат-контроля для недельного программирования режима работы. Кроме того, при использовании незамерзающих теплоносителей, таких как «Поток», отпадает необходимость в их сливе с радиаторов, даже в случае длительного простоя котла.

Электронные блоки управления

• Система отопления Галант является отличным вариантом для тех населенных пунктов, где нестабильное напряжение в сети. Даже при снижении напряжения до 180В, котел будет продолжать работать.
• Электродные котлы не требуют разрешения на установку.
• В случае возникновения в системе утечки, устройство сразу же отключается, так как электрический ток не может замыкаться в цепи.
• Камера нагрева жидкости имеет небольшой объем, причем во время ионизации, теплоноситель в ней резко разогревается, в результате чего давление поднимается до двух атмосфер. Таким образом, котел служит не только обогревателем, но и циркуляционным насосом для отопления. Это позволяет снизить расходы на приобретение оборудования, а также затраты на эксплуатацию отопительной системы.
• Невысокая цена.

Таким образом, популярность этих устройств вполне обоснована.

Сменные электроды для котлов Галан

Недостатки

Как и любое другое отопительное оборудование, электродные котлы также обладают некоторыми своими недостатками, которые приведены ниже:

Требовательность к воде – дело в том, что в системе можно использовать далеко не любую воду, а с определенными характеристиками. При запуске отопления, необходимо подготовить теплоноситель согласно рекомендации от производителя. Как правило, для этого на литр воды добавляют несколько чайных ложек соды и соли. Также можно использовать специальные жидкости.

Теплоноситель Галан

• Электрический ток циркулирует в воде, следовательно, не исключена вероятность получения сильного удара током в случае прикосновения к радиатору отопления. Чтобы не допустить такой ситуации, необходимо выполнить заземление, согласно ПУЭ и ГОСТ 12.1.030-81.
• Периодически необходимо чистить систему и менять электроды, которые со временем истончаются, в результате чего снижается эффективность нагрева. Таким образом, в плане долговечности электродные котлы не обладают преимуществами перед традиционными ТЭНовыми аппаратами.

Как мы видим, недостатки не критичные, но все же о них следует помнить.

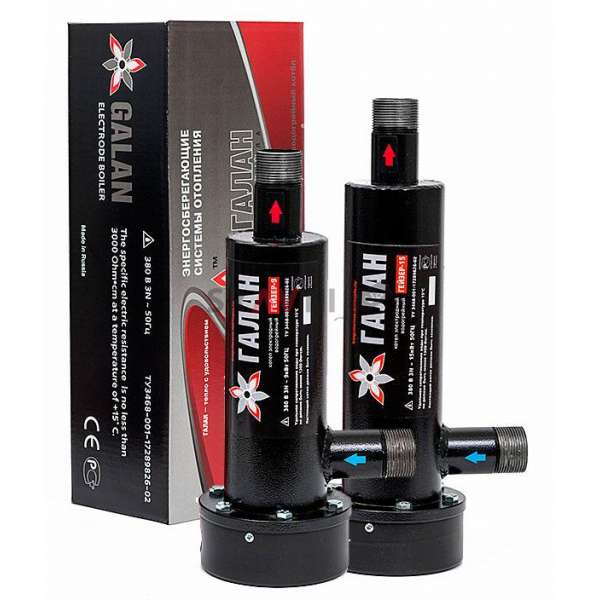

На фото – электродные котлы Гейзер-9

Технические характеристики моделей электродных котлов Галант

Компания Галант постоянно модернизирует оборудование и совершенствует технологию производства. Выпускаемые предприятием электрокотлы для обогрева дома соответствуют своему назначению, имеют небольшие габариты и изготовляются из материалов, которые обеспечивают высокую коррозийную стойкость изделия. В комплекте изделий поставляются различные регуляторы – механические и электронные. Цена на электрокотел Галант зависит от мощности и комплектации изделия.

Характеристики моделей выпускаемых электродных котлов Галант следующие:

• напряжение питания электрокотлов – 220/380 v, 50 Гц;
• площадь отапливаемого помещения = 20 – 250 м2;
• диапазон мощностей моделей – 2 – 25 кВт;
• диапазон значений тока для моделей — от 9,2 до 37 А;
• рекомендованный теплоноситель – жидкость «Аргус-Галан»;
• вода в качестве теплоносителя – необходимое удельное сопротивление от 3 кОм/см2 до 32 кОм/см2 при 150 градусах.

Популярные модели котлов

Выбирая электрокотлы Галан для отопления частного дома, необходимо ознакомиться с популярными моделями. В их число вошли малогабаритные котлы, предназначенные для обогрева малогабаритных зданий и помещений.

Самые популярные модели котлов Галан: Очаг-3, Гейзер-9 и Очаг Турбо

Электрокотел «Галан ОЧАГ-3» представляет собой электрический электродный котел мощностью 3 кВт. Максимальная обогревая площадь составляет 30 кв. м, чего вполне достаточно для малогабаритного жилья. Питание котла осуществляется от однофазной электрической сети, максимальная сила тока в цепи составляет 13,7 А. Для управления данным электрокотлом используется выносной пульт управления. Вес устройства составляет всего 1,5 кг.

Для обогрева более крупных построек применяются электродные котлы «Галан ГЕЙЗЕР-9». Их мощность составляет 9 кВт, а для питания используется трехфазная электросеть. Вес устройства составляет 5 кг. Несмотря на свою высокую мощность, котел отличается небольшими габаритами. Тип монтажа – напольный, максимальная сила тока по каждой фазе – 13,7 А.

Среди ТЭНовых котлов наибольшим спросом пользуются модели «Галан ОЧАГ ТУРБО 3» и «Галан ОЧАГ ТУРБО 4,5». Их мощность составляет 3 и 4,5 кВт, питание осуществляется от однофазной или трехфазной электросети. Для управления котлами используются внешние пульты управления, приобретаемые отдельно. Максимальное давление в контуре отопления составляет 3 бар. В зависимости от используемой модели, максимальная отапливаемая площадь составляет от 30 до 45 кв. м.

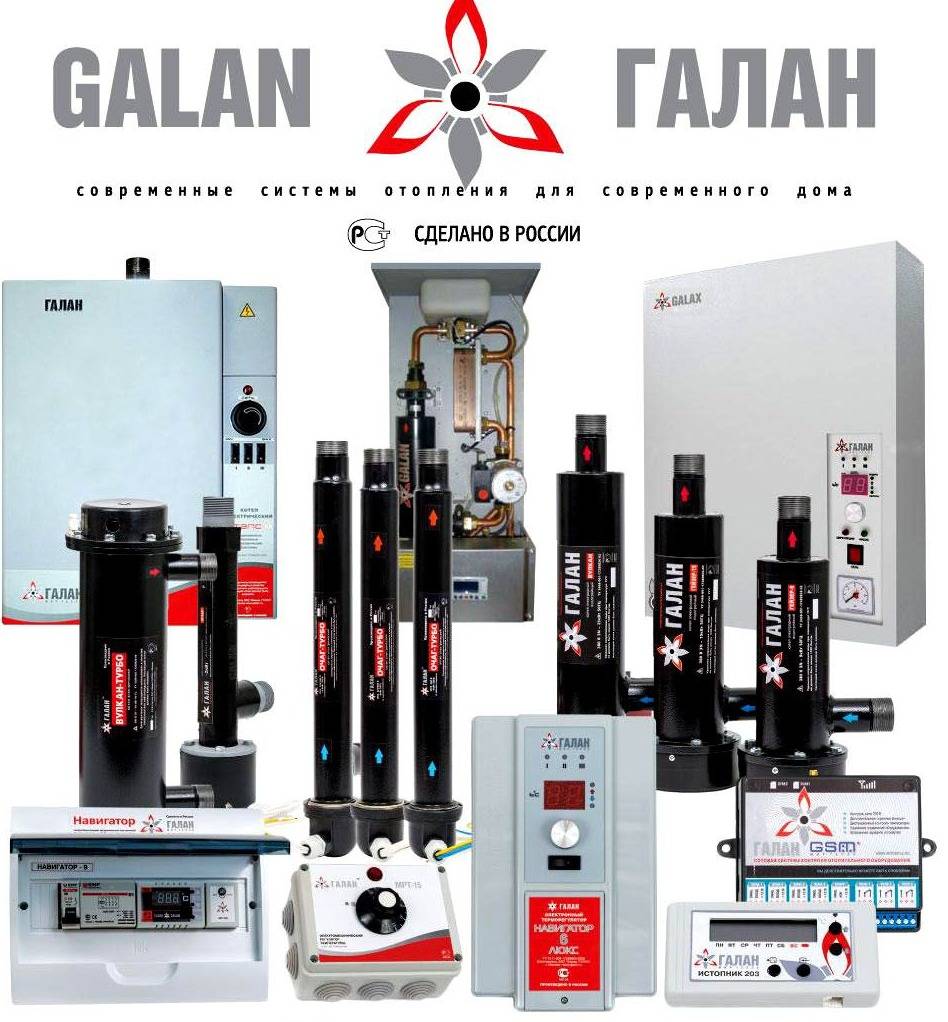

Продукция

Наиболее популярными образцами продукции, которая выпускается на промышленном предприятии, являются:

• котлы (электрический, электродный, ТЭНовый, водогрейный);
• электронные приборы для управления климатической системы;
• температурные цифровые регуляторы;
• отопительные системы;
• высококачественный теплоноситель (антифриз).

Типы устройств

Далее речь пойдет о теплообменниках, которыми снабжается отопительная система помещения. Наряду с остальной продукцией предприятия огромным спросом у российских и зарубежных покупателей пользуются котлы для отопления Галан, которые делятся на:

1. Электродные.
2. ТЭНовые.

Популярные модели

Модельный ряд продукции представлен такими образцами:

1. «Стэлс».

Электродные проточные котлы Галан не требуют получения разрешения на установку в соответствующих государственных органах.

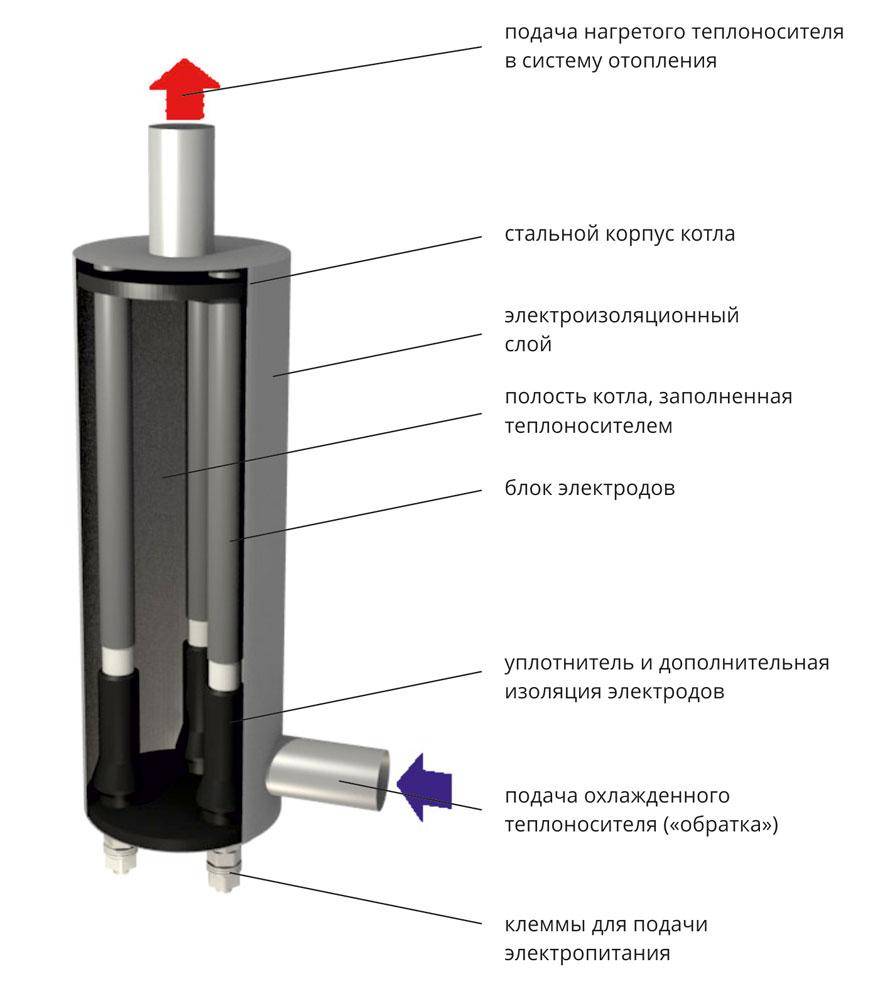

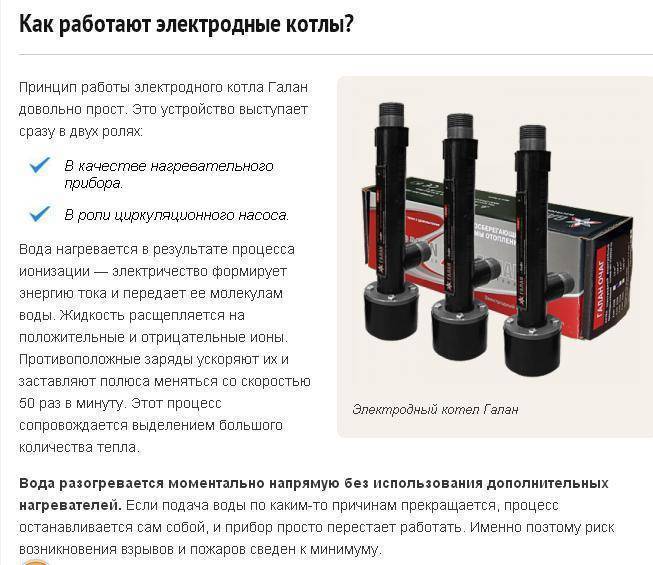

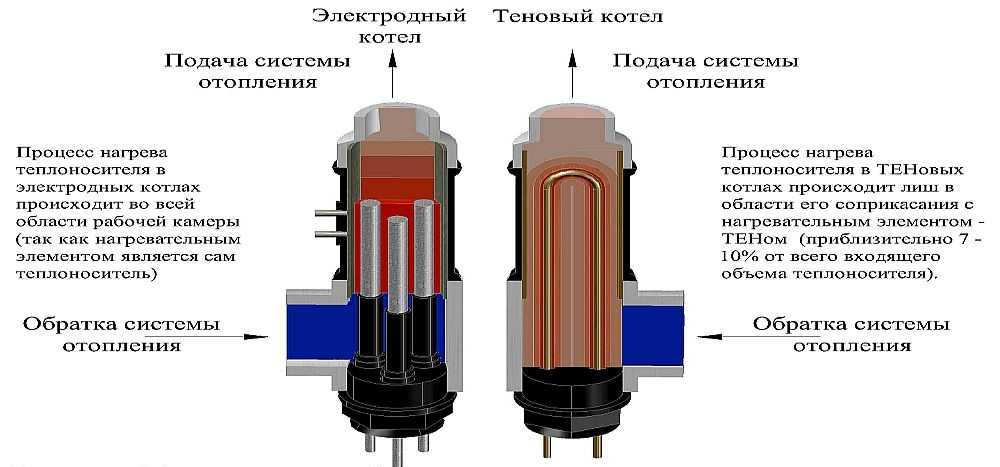

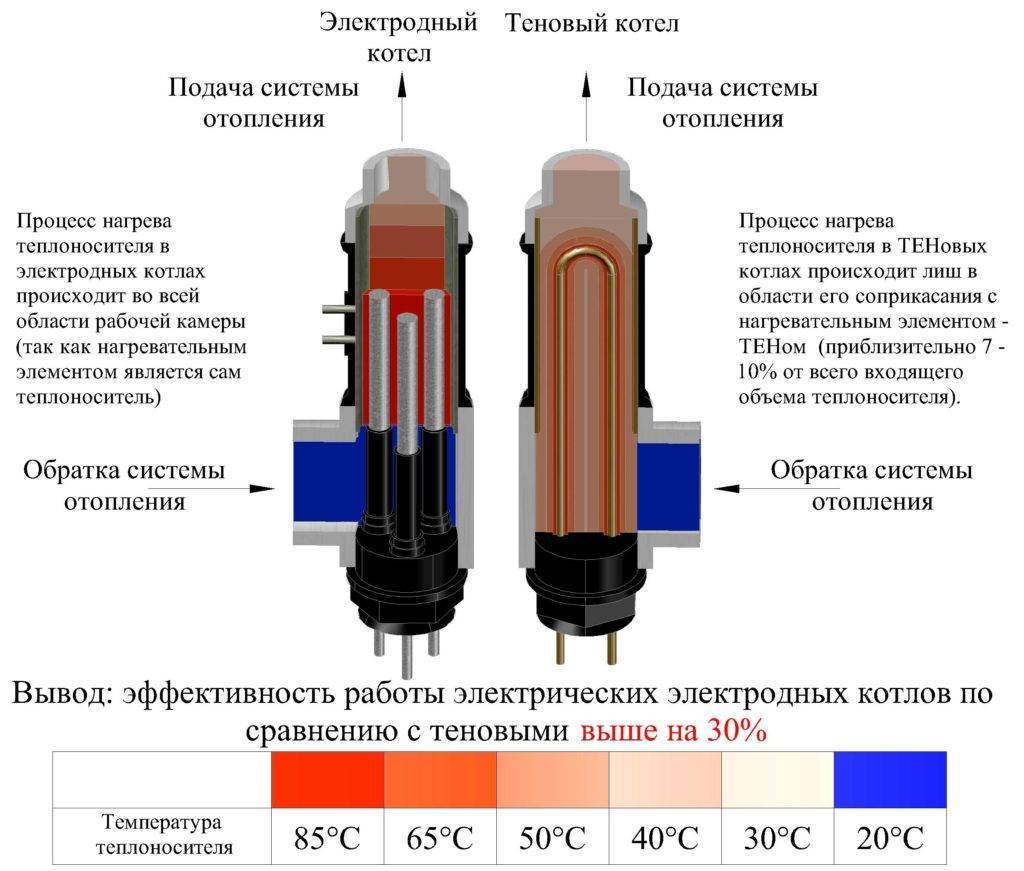

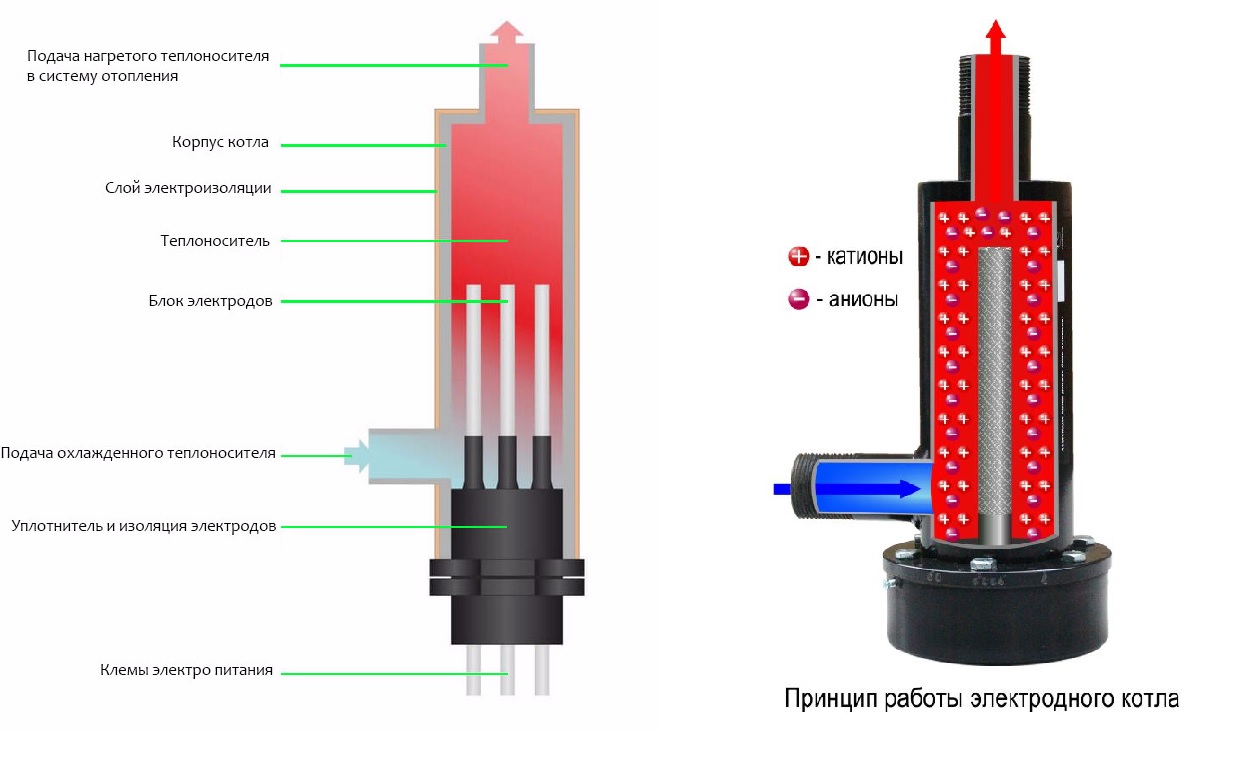

Принцип работы

Согласно правилам индукции температурные показатели жидкой среды повышаются. Ионы курсируют от положительных электродов к отрицательным, а те, в свою очередь, обмениваются полюсами, что приводит к колебанию ионов и, как следствие, выработке энергии.

Как становится понятно, роль нагревателя, с которым взаимодействуют котлы для обогрева Галан, выполняет жидкость.

Преимущества

Основным преимуществом таких агрегатов является их экономичность, которая превышает аналогичный показатель у ТЭНовых образцов на 40 %. Это стало возможным, потому что удалось сократить потери тепла при подогреве промежуточного материала.

Требования

Используемый теплоноситель должен обладать соответствующей удельной проводимостью (в данном случае 2950 – 3150 ОМхсм при температурных показателях в 20 °С). Рекомендуется проводить запуск котла на специальной незамерзающей жидкости Аргус-Галан. Если решено использовать дистиллированную воду, ее необходимо подсаливать из расчета 5 г соли на 100 л жидкости.

Чтобы электродные высококачественные котлы Галан смогли прослужить долго и эффективно, отопительная система должна быть замкнутой, двухтрубной (диаметр 32 – 40 мм) с верхним разливом, открытого типа, с подающим стояком высотой не менее 2 м и количеством теплоносителя из расчета 12 л на 1 кВт. Такая схема даст возможность агрегату полноценно выполнять свои функции.

Сфера применения

Электродные котлы в состоянии качественно и эффективно обогреть помещения, общая площадь которых варьируется от 80 до 800 м². Лучше всего для данной цели подойдут серии товара «Очаг», «Гейзер», «Вулкан» с рабочей мощностью от 2 до 25 кВт.

Эти изделия отличаются компактными габаритами и небольшим весом (от 1,5 до 5,7 кг). Средний срок службы таких теплогенераторов составляет не менее 5 лет.

Противопоказания

Данный тип оборудования не годится для подключения к системе обогрева теплых полов, теплиц, бассейнов, лестничных пролетов и крыш. Его не используют в тандеме с чугунными радиаторами и оцинкованными трубами. Над таким котлом не рекомендуют монтировать трубы из полипропилена или металлопластика.

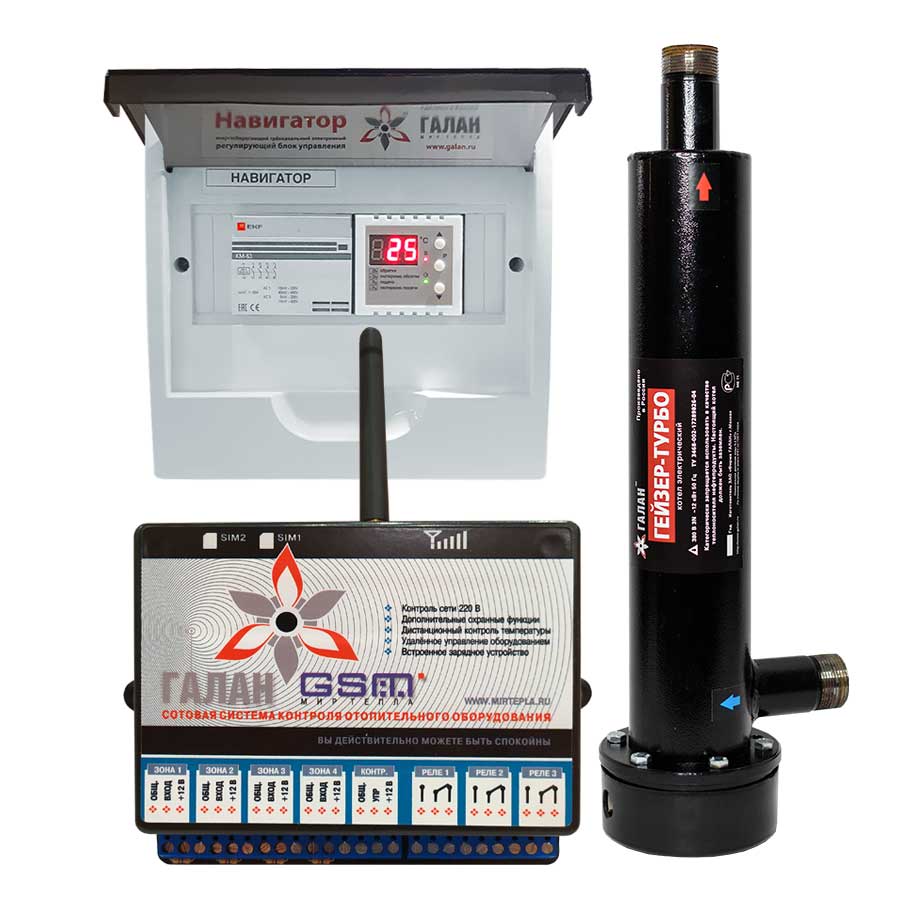

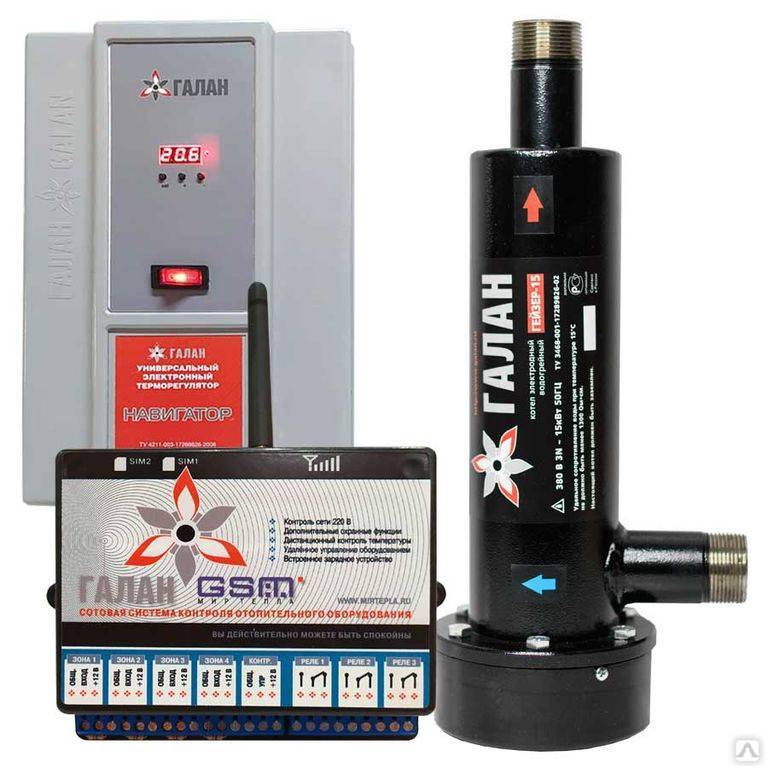

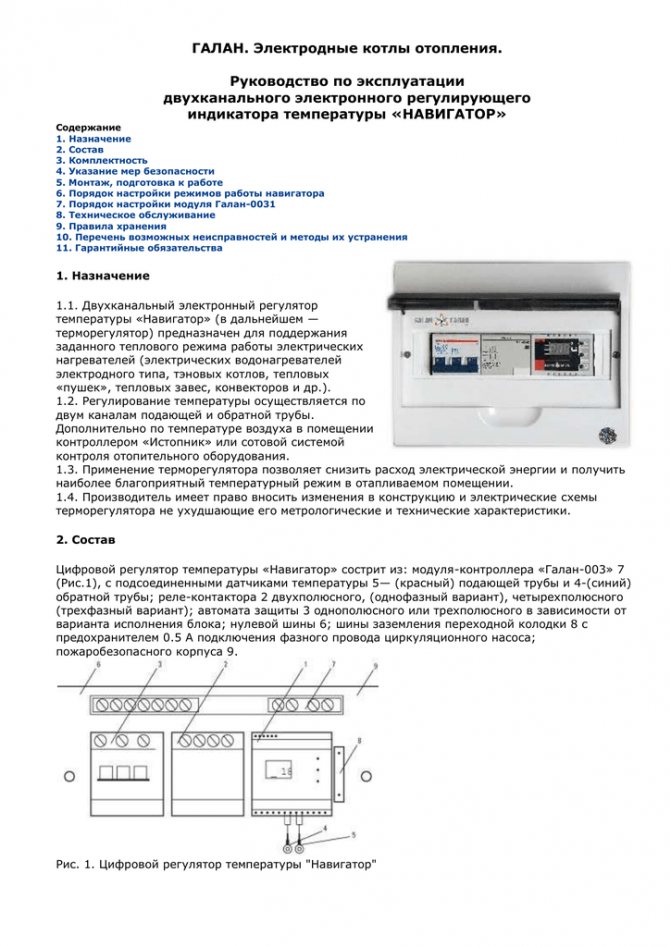

Галан Навигатор Универсальный — блок управления для электрических отопительных котлов

Терморегулятор «Навигатор Универсальный» комплектуется встроенным электронным управляющим устройством на базе процессора с энергонезависимой памятью.

• Клавишный выключатель позволяет включать и выключать терморегулятор.
• При включении терморегулятора светятся индикаторы стадий разогрева отопительной системы (1,2,3-начальная стадия; 1,2-средняя стадия; 1-конечная стадия) цифровой индикатор температуры, индикатор датчиков температуры (обратка или подача).
• Регулирующая ручка служит для выбора параметра настройки (температура обратки или температура подачи). Параметр выбирается нажатием на ручку.

Изменить значение параметра (температура обратки или температура подачи) можно вращением ручки во время мигания индикатора выбранного датчика температуры (обратка или подача). Через несколько секунд после изменения параметра индикатор выбранного датчика перестанет мигать и цифровой индикатор будет отображать температуру выбранного датчика.

Диапазон регулировок:

• обратка 10-80 град.
• подача 10-85 град.

Рекомендуемые настройки:

• обратка 40-50 1-рад.
• подача 65-75 град.

Управляющим параметром является температура обратки. Температуры подачи выбирается так, чтобы в нормальных условиях работы она не могла быть достигнута.

Если произошла нештатная ситуация (перестал работать циркуляционный насос, завоздушилась отопительная система, засорился фильтр, или любая другая причина, которая привела к ухудшению циркуляции теплоносителя) и температура подачи превысила заданную, встроенное электронное управляющее устройство отключит нагрев.

Нагрев включится после остывания отопительной системы примерно на 9 град. В верхней части корпуса находятся разъемы для подключения комнатных термостатов «Комфорт» и системы контроля отопительного оборудования «Галан 05М»

Отличительные особенности терморегуляторов «Навигатор Универсальный»

• простота регулирования (всего одна управляющая ручка);
• доступная, понятная индикация (без зашифрованных символов);
• автоматический выбор мощности нагрева (3 ступени);
• повышенная надежность;
• современный дизайн и внешний вид;
• упрощена возможность подключения «Комфорт», «05М» и циркуляционного насоса

Данный блок является командным прибором и не содержит силовых исполнительных элементов. Навигатор Универсальный» обладает набором тех же функциональных возможностей, что и «Навигатор 6 Люкс». Но в отличии от «Навигатора 6 Лкпсс», он является только командным прибором и не содержит силовых исполнительных элементов. Это позволяет устанавливать в него контакторы любого производителя (как отечественного, так и импортного), любой мощности, в зависимости от потребностей покупателя.

Модели электродных котлов Галан

Компания Галан на сегодняшний день выпускает несколько модельных рядов данных устройств:

• Очаг;
• Гейзер;
• Вулкан.

Все устройства различаются техническими характеристиками. Ниже для сравнения приведем основные параметры некоторых моделей:

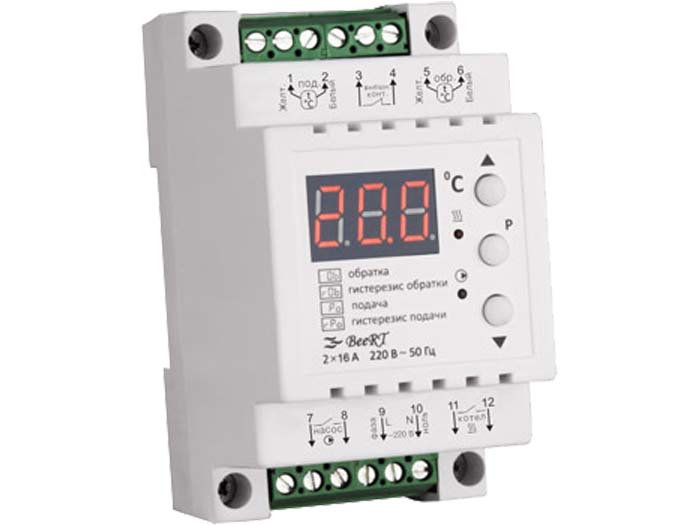

Терморегулятор BeeRT

Следует отметить, что котлы могут комплектоваться разной электроникой:

• BeeRT – данная комплектация является самой недорогой, однако, она имеет ряд ограничений: нельзя использовать в качестве теплоносителя обычную дистиллированную воду, так как предварительно ее нужно довести до необходимой плотности;
• запрещено применять радиаторы отопления из низкокачественно алюминия;
• при подключении к существующей отопительной системе, предварительно ее необходимо промыть ингибиторами.

КРОС – комплектация с данной автоматикой является универсальной и лишена недостатков BeeRT. В частности, такое отопление Галант допускает использование любых радиаторов и подключение к старой отопительной системе без предварительной промывки ингибиторами.

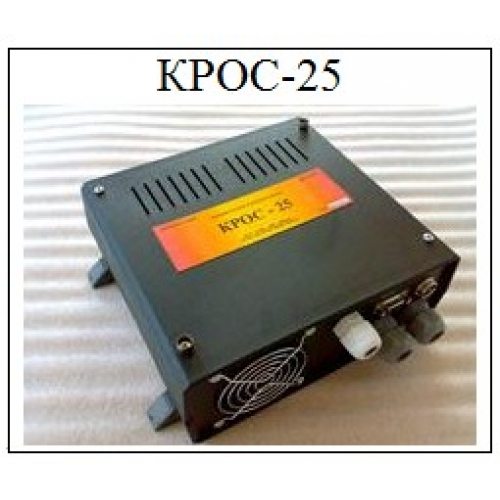

Автоматика Крос-25

Кроме того, в системе можно использовать дополнительную электронику и устройства, которые сделают систему более функциональной.

Особенности электрокотлов

Устройства с трубчатым электронагревателем, как известно, производят нагрев воды при помощи использования нагревательных элементов, как одного, так и несколькими. В то же время электродные функционируют путём пропускания разрядов электричества через жидкость.

В производстве электрокотлов используются новейшие технологии, поэтому устройства характеризуются довольно высокой мощностью и в то же время имеют небольшие габариты. Производитель постоянно стремиться улучшить собственную продукцию и повысить её качество. Приблизительные теххарактеристики, которые имеет котёл Галан, представлены в таблице.

Теплоносителем для трубчатого электрического котла может выступать и вода, и особая жидкость Аргус-Галан.

Безусловно, вода более удобна, так как она дешёвая и всегда в доступе, экологически чистая и имеет отличные теплофизические свойства. Однако в то же время применение воды влечёт за собой коррозию элементов и периодический ремонт. Потребуется следить за свойствами жидкости и заменять её.

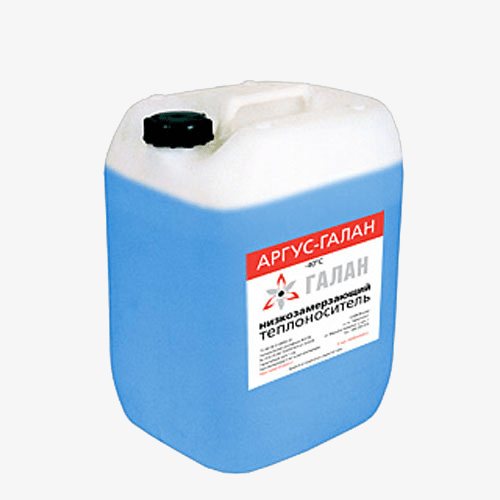

Аргус-Галан – это низкозамерзающая жидкость, разработанная специально для применения в данных отопительных устройствах, с учётом всех теххарактеристик. Она не замёрзнет при минус 40 °С, не даст появиться ржавчине на металлических элементах и накипи на электродах, сократит время пуска и нагревания.

Обычная вода для электродных котлов не подойдёт – электросопротивления будет мало, в то время как примесей, которые могут засорить систему, очень много. Уже через 3-4 года агрегат полностью выйдет из строя. Для таких обогревательных приборов лучше всего применять именно специальную жидкость, либо подготовленную дистиллированную воду.
