Выбираем котёл Прометей для дома
Первое, с чем требуется определиться при выборе твердотопливного котла Прометей для дома, – вид топлива. Возможно, для вас больше подойдёт бурый уголь, дрова или пеллетные гранулы. Иногда логично использовать и ещё один энергетический источник, допустим, электричество, на случай аварии.
Больше информации о преимуществах и недостатках пеллетных котлов в этой статье
Применение древесных гранул либо бурого угля обеспечивает высокий уровень автоматизации работы котельного оборудования, уменьшает количество подходов к агрегату для загрузки (иногда хватает и одного раза в семь дней). Если вы проживаете в регионе, где часто бывают сбои в электросети, то стоит рассмотреть котёл, не зависящий от энергии.
Мощность отопительного устройства выбирается исходя из площади жилого помещения и его тепловых потерь. По правилам подсчёта, необходимо учитывать тепловые потери всех поверхностей в зависимости от показателя их сопротивления теплопередаче. Данные значения можно найти в строительных справочниках.
Рассчитать мощность котла можно по этой ссылке https://teplofan.ru/kalkulyatory/raschet-moshhnosti-kotla
При всём требуется взять на заметку минимальные значения температур зимой. Мощностные характеристики котла должны быть немного больше тепловых потерь помещения, однако не должны их очень сильно превышать. Для примерного расчёта можно взять отношение 1 кВт на 10 м² площади при высоте потолков максимум 3 м.
Чтобы топливо расходовалось экономично, требуется позаботиться о качественной тепловой изоляции всех поверхностей, которые граничат с наружным пространством. Больше всего энергии уходит через окна и кровлю. Стены и фундамент тоже необходимо утеплить.
Алгоритм расчета расхода топлива у твердотопливных котлов найдете
Устройство и принцип работы
- Как и все твердотопливные агрегаты, водяной котел на дровах обладает камерой сгорания, куда через верхнюю дверцу производится закладка дров. Единственное отличие, это очень вместительная топка.
- В ней размешается колосниковая решетка.
- Под решеткой располагается специальная камера, куда падает зола от сгоревших дров. В камере есть дверца, через нее производится очистка золы и углей. Кстати, многие производители устанавливают выдвижной поддон, он облегчает процесс чистки.
- В верхней части обязательно монтируется дымоход.

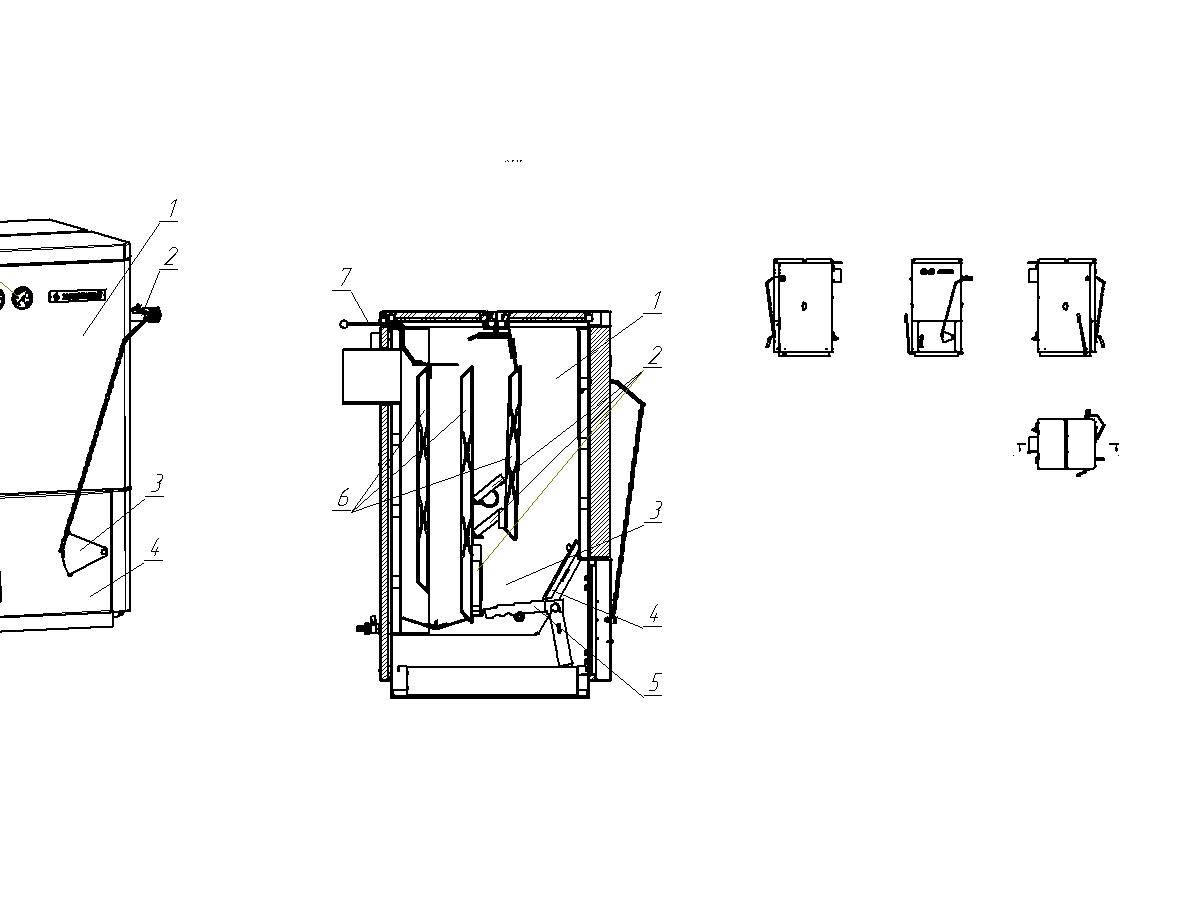

Внутреннее устройство А вот теперь отличительные особенности конструкции.
- Внутри камеры сгорания установлен теплообменник, обычно из чугуна. Это полая литая конструкция, внутри которой движется нагретый воздух, а не горячая вода. Именно с помощью горячего воздуха и производится нагрев воды для хозяйственных нужд.
- И основная часть котла – это бак (резервуар). Здесь присутствует два варианта — как расположен бак относительно камеры сгорания. Он может быть установлен сверху или сбоку. Первый вариант предпочтительнее, потому что горячий воздух всегда стремиться вверх, что позволяет провести эффективную схему установки теплообменника.
- И, как дополнительный элемент прибора, это вентилятор, который устанавливается не во всех моделях. Он обеспечивает подачу свежего воздуха в камеру сгорания. Кстати, устанавливается он с боку топки.
Корпус водогрейного агрегата изготавливается из металла (это высокопрочная сталь), обязательно устанавливаются тепловые отражающие экраны, их размещают на внутренних поверхностях корпуса. Они не только не дают стенкам котла перегреваться, но и являются надежной защитой от химически агрессивных веществ и механических повреждений.
Принцип работы
Камера сгорания чаще всего изготавливается из чугунных плит. Некоторые производители предлагают котлы, топки которых собираются из огнеупорного кирпича.
Принцип работы

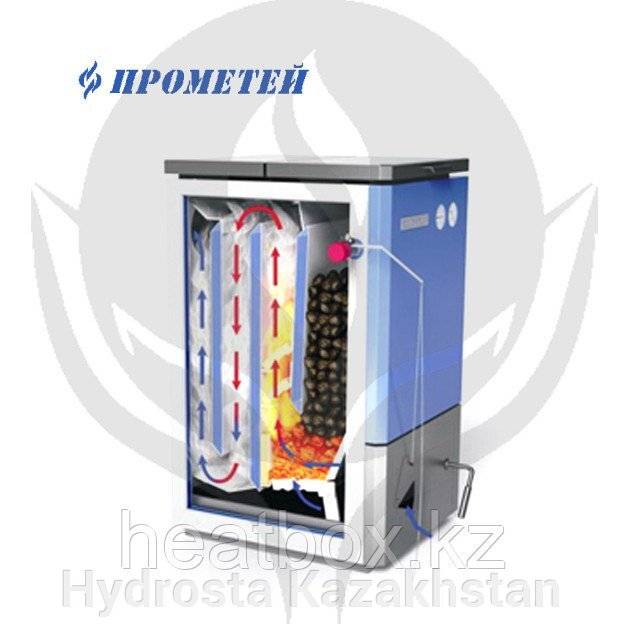

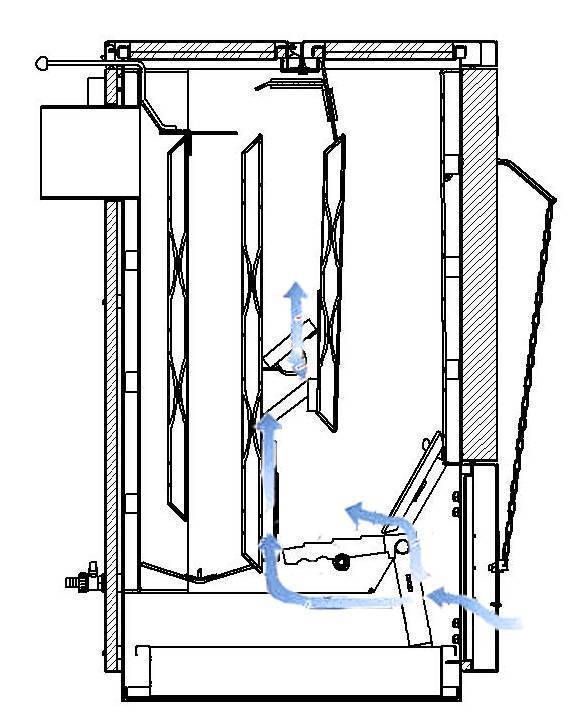

Принцип работы водогрейного котла на дровах основан на сжигании топлива, которое отдает свою тепловую энергию чугунному теплообменнику. Он в свою очередь передает тепло воздуху, который находится внутри него. Последний перемещается по внутренним полостям и попадает в продолжение теплообменника, расположенного внутри бака, заполненного холодной водой.
Проходя по теплообменнику в баке, воздух отдает свою тепловую энергию воде. Так и происходит нагрев. Охлажденный затем он опять возвращается в теплообменник, расположенный в камере сгорания. И цикл повторяется. Все очень просто и оригинально. К тому же воздух нагревается быстрее, чем вода, что является причиной быстрого нагрева воды в самом баке.
Водогрейный котел
Добавим, что часть тепловой энергии поступает в бак через металлические стенки самого твердотопливного водогрейного котла. Это плюс, который увеличивает показатель эффективности. Кстати,
- Коэффициент полезного действия таких установок 80-85%. Не самый высокий уровень для твердотопливных котлов. Но именно для этой водогрейной конструкции считается нормальным.
- В резервуаре вода нагревается до +95°С, при давлении 0,6 атм.
Варианты управления с ручным пуском/автоматикой
Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.
Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.
Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.
Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.
В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.
Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.
Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.
Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы
Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:
- Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
- На случай длительных отъездов из дома в отопительный сезон.
- При ненадежности газового котла.
В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

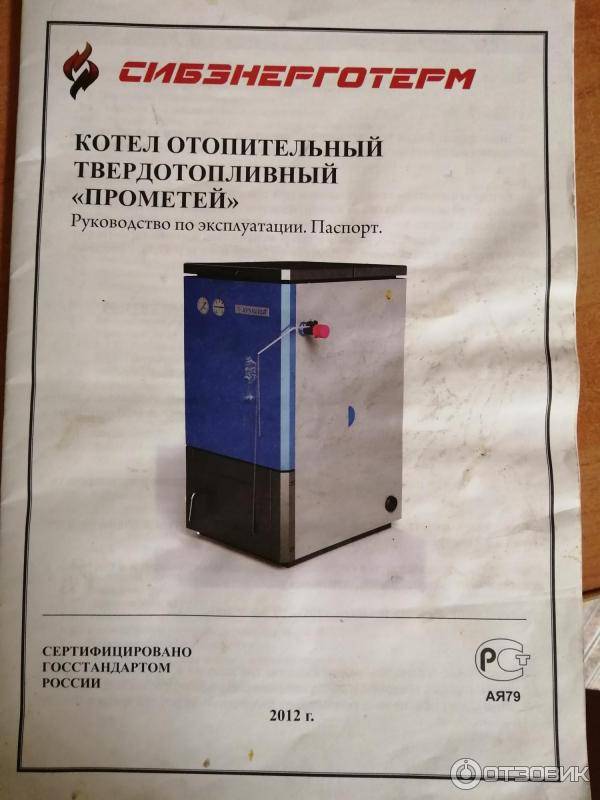

Инструкция по эксплуатации котла твердотопливного “Прометей” TM
Способ установки и инструкция по эксплуатации котла отопительного на твёрдом топливе «ПРОМЕТЕЙ»
1 Способ установки
1.1 Помещение, в котором устанавливается котёл, должно иметь окно или дверь на улицу, и оборудовано приточно-вытяжной вентиляцией. Помещение должно отвечать требованиям пожаробезопасности, содержаться в чистоте.
1.2 Монтаж дымохода и разделка перекрытия и кровли производится с учётом требований пожаробезопасности.
1.3 Установка котла отопительного производится на ровном, прочном, несгораемом основании без уклонов.
1.4 Высота дымохода подбирается от уровня колосника до среза трубы не менее 6м и более, если срез трубы попадает в зону ветрового подпора.
1.5 Дымоход изготавливается из стальной трубы с диаметром не меньше выходного патрубка дымохода котла желательно из нержавеющей стали. Монтаж производится таким образом, чтобы было как можно меньше поворотов. При повороте на угол более 45о устанавливается прочистка. Горизонтальный участок дымохода не должен превышать 1,5м. При появлении конденсата внутри дымохода, дымоход необходимо утеплить.
1.6 Расширительный бак устанавливается в верхней точке системы отопления (желательно внутри помещения) и обязательно надёжно утепляется. Переливной трубопровод не менее Ø25 и подающий трубопровод не менее Ø20 монтируются по кротчайшему пути из стальной, прямой трубы с уклоном от расширительного бака и также надёжно утепляются.
1.7 На подающий трубопровод котла устанавливается термометр и группа безопасности (или обязательно предохранительный клапан).
1.8 Расстояние от передней стенки котла до стены не менее 1,5м.
1.9 Не рекомендуется встраивать котёл в стены, проёмы и ниши.
2 Эксплуатация:
2.1. Перед розжигом котла убедиться, что в системе отопления достаточное количество воды и котёл сообщается с атмосферой через расширительный бак, а вентиль отопительного котла открыт.
2.2. При работе котла необходимо выдерживать температуру теплоносителя от 65о до 90оС.
2.3. Перед началом отопительного сезона произвести тщательную чистку котла и дымохода, а в процессе эксплуатации не реже одного раза в месяц, а возможно чаще, если неправильно поддерживается режим горения.
2.4 Уголь закладывается небольшими порциями по 3-5кг в сухом виде размером не более 5х6см периодически перемешивая, создавая зеркало горения, при этом не рекомендуется наглухо засыпать горящие угли. Топливо укладывается на колосник слоем толщиной не более 7см.
2.5 Топливо необходимо хранить в отдельном, сухом помещении.
3. ЗАПРЕЩАЕТСЯ:
3.1. Поднимать давление в котле и бойлере выше 2кг/см2 .
3.2. Поднимать температуру в котле выше 90оС.
3.3. Производить розжиг котла, не убедившись что:
ü В системе отопления достаточное количество воды.
ü Котёл сообщается с атмосферой через расширительный бак (при установки атмосферного расширительного бака) .
ü Вентиль котла открыт.
ü Предохранительный клапан находится в исправном состоянии
3.4 Наполнение перегретого котла водой.
3.5. Вносить изменения в конструкцию котла.
3.6. Использовать воду из системы отопления на любые нужды.
3.7. Устанавливать дымоход меньшего диаметра, чем выходной патрубок дымохода котла.
3.8. Использовать топливо, не предназначенное для сжигания в отопительных котлах (резина, пластмасса и т.д.).
3.9. При установленном мембранном расширительном баке производить растопку котла, не убедившись, в исправности группы безопасности.
3.10. Использовать топливо с повышенным содержанием влаги.
3.11. Устанавливать мембранный расширительный бак без редукционного клапана заполнения системы отопления и группы безопасности.
Как выбрать
Правильно выбрать котел из ассортимента марки совсем несложно, главное, в первую очередь разобраться в том, для чего он необходим. Для дачи лучше всего выбирать безопасные котлы, которые не требуют за собой регулярного присмотра. Например, это может быть пиролизная модель «Эко Комфорт» или же автоматический котел с мощностью в 40 кВт.
При подборе нужной модели следует изучить технические характеристики и особенности того или иного котла. Не помешает узнать и отзывы тех, кто уже приобрел схожую или такую же модель. Для отопления небольших помещений отлично подойдут модели котлов с небольшой мощностью в 12 и 20 кВт.
Если вы не уверены, что сможете самостоятельно выбрать нужную модель для дома, дачи или любого другого владения, лучше всего воспользоваться услугами специалистов.
Все актуальные модели котлов «Прометей» можно посмотреть на официальном сайте марки или же в соответствующих торговых точках, которые имеют право на лицензированную реализацию такого рода продукции. Монтаж любой сложности лучше всего доверять исключительно профессионалам своего дела.

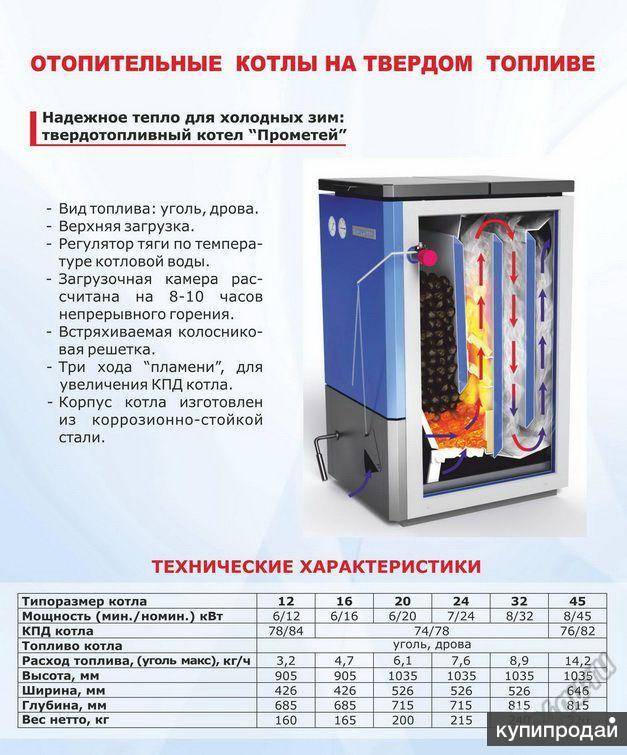

Твердотопливный котел «Прометей 20М5» 20 кВт
Твердотопливный котел «Прометей 20 М5»
обладает номинальной мощностью 20 кВт, обладает КПД до 78 % и способен отапливать помещение до 180 кв.м. Используемое топливо для отопления — каменный уголь (20-40 мм), марка ДО, которое расходуется со скоростью 6,1 кг/ч. Объем воды в котле 56 л. При габаритных размерах 1035х526х715 мм. отопительный котел весит 200 кг.
Преимущества котла:
- возможность установки блока ТЭНов различной мощности. Отсутствует необходимость в покупке дополнительного электрокотла;
- автоматическая регулировка мощности прямодействующим регулятором тяги;
- улучшенная конструкция верхней загрузочной дверцы котла: низкая температура на поверхности, плотное прилегание загрузочной крышки, что препятствует задымлению помещения;
- загрузочная камера рассчитана на 8-12 часов непрерывной работы котла;
- колосники выполнены из более прочной марки чугуна СЧ20, вследствие чего не прогорают. Благодаря новой улучшенной конструкции – колосники не заклинивают;
- встряхиваемая колосниковая решетка, с возможностью полного сброса горящего угля в зольник. При отключении электроэнергии, во избежание перегрева котла, в третьем положении рычага встряхивания колосниковой решетки, горящий уголь полностью сбрасывается в зольник;
- три хода «пламени» для увеличения КПД котла;
- котлы оснащены приборами для наблюдения температуры и давления в отопительной системе;
- современный дизайн и небольшие габариты, позволяющие размещать данный твердотопливный котел в жилых помещениях на ограниченном пространстве;
- простота эксплуатации и технического обслуживания.
Особенности конструкции котлов «ПРОМЕТЕЙ»
Конструкция загрузочной камеры
Подача топлива в загрузочную камеру происходит вручную. Одна закладка топлива обеспечивает длительное горения, от 8 до 12 часов. Медленное прогревание верхних слоев топлива способствует значительному уменьшению влаги в нем, что в конечном итоге способствует повышению КПД котла.
Розжиг топлива
Розжиг топливо происходит вручную. Растопочная заслонка, находящаяся в верхней части теплообменника в это время открывается вручную до упора. Это уменьшает аэродинамическое сопротивление при отводе дыма, что в конечном итоге приводит к увеличению тяги. Предварительный прогрев камеры теплообменника длится 10-15 минут, таким образом быстрее протекает процесс розжига в камере сгорания, после чего заслонку необходимо закрыть, а котел переходит в рабочий режим, характеризующийся оптимальной скоростью сгорания топлива.

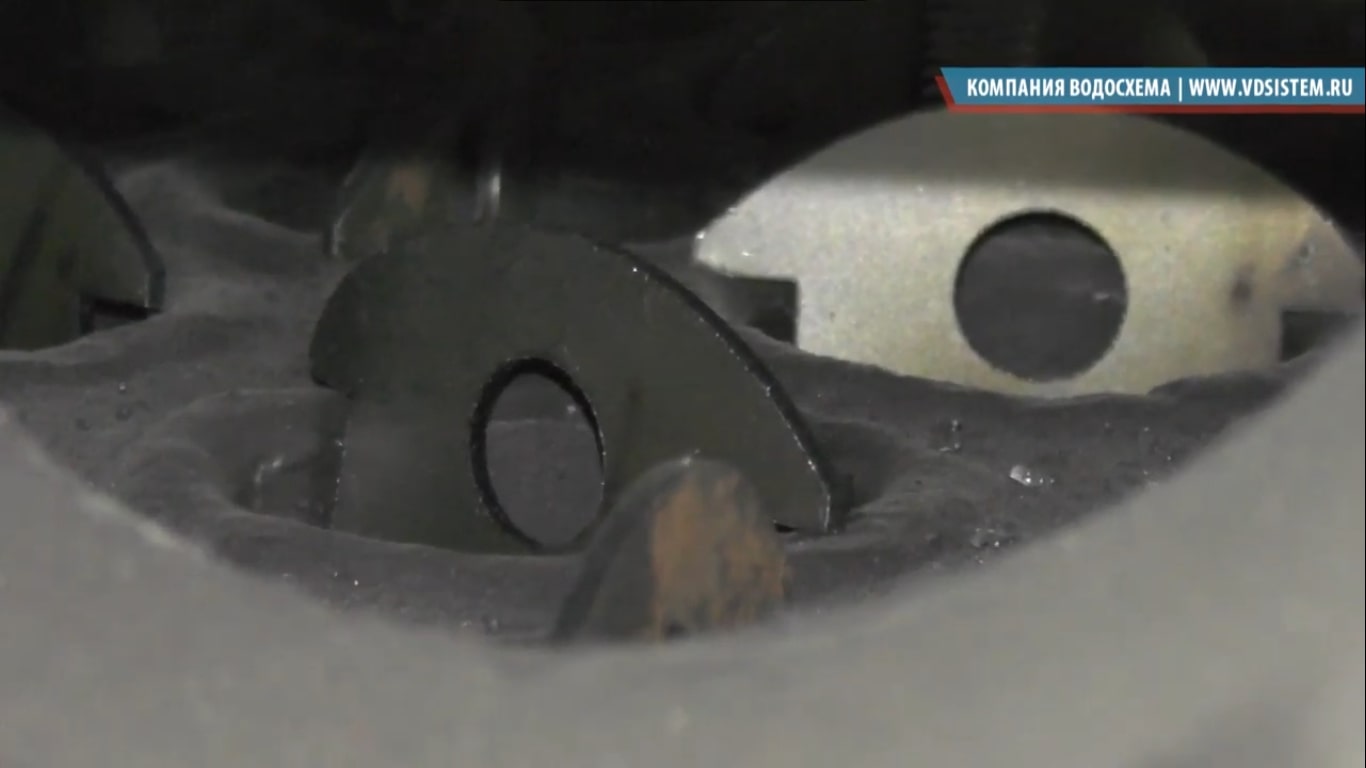

Колосниковая решётка
Колосниковая решетка оборудована ручным рычагом для встряхивания, служащим для очистки колосниковых проходов. Это позволяет не прерывать процесс работы котла «ПРОМЕТЕЙ». Образующаяся зола, после встряхивания, — попадает в зольный ящик, тем самым нормализуя, поддув воздуха в котле. Колосниковая решетка производится из литого чугуна и состоит из нескольких элементов. Поэтому, при необходимости можно заменить не всю решетку сразу, а только отдельные ее части.
Материалы котла
Теплообменник котла производится из легированной жаропрочной стали (котловой стали) толщиной 4 мм. Рабочий ресурс такой стали – более миллиона часов непрерывной работы под воздействием высоких температур. В зонах воздействия самых высоких температур располагается шамотный кирпич, который выдерживает температуру до 1800 градусов Цельсия. Благодаря этому исключается прогорание теплообменника и верхней крышки котла.
Автономность
Система управления котлом «ПРОМЕТЕЙ» не зависима от источников электроэнергии. При помощи автоматического терморегулятора происходит открытие и закрытие воздушной заслонки, благодаря чему температура отопления поддерживается по заданным параметрам. Подающий патрубок диаметром до 50 см позволяет использовать твердотопливные котлы «ПРОМЕТЕЙ» в системе отопления с естественной и принудительной циркуляцией. Датчики давления и температуры, вмонтированные в лицевую панель, позволяют следить за важными параметрами системы отопления.
Видеоинструкция по монтажу и эксплуатации твердотопливных котлов «ПРОМЕТЕЙ»
Сферы использования твердотопливных котлов
Котлы «ПРОМЕТЕЙ» могут успешно использоваться для инфраструктуры любого типа благодаря удобству эксплуатации, простоте обслуживания и энергетической автономности. Котлы подходят для применения и в отопительных системах с принудительной циркуляцией виды, и с естественной. Котлы «ПРОМЕТЕЙ» – это экономичный, эффективный и надежный источник отопления созданной для российских условий эксплуатации.
Ассортиментный ряд
Твердотопливные котлы длительного горения Прометей характеризуются различным принципом работы, а также разницей мощностей от 12 до 800 кВт. Они предназначены для обогрева загородных домов и объектов под производство. Ассортимент включает следующие модели. ТТ котлы с разной мощностью от 12 до 60 кВт, которые предназначены на 8-12 часов горения, имеют ёмкую камеру загрузки. Выполняются из жаростойкой стали толщиной 4 мм. Производительность составляет от 78 до 84 %. Для работы применяется уголь разных марок (исключение – антрацит), иногда – поленья. При желании можно установить трубчатые электронагреватели для дополнительного нагрева жидкости. Главные теххарактеристики можете увидеть в таблице.
| Модель котла | Прометей — 12 | Прометей — 16 | Прометей — 20 | Прометей — 24 | Прометей — 32 | Прометей — 45 | Прометей — 60 | Прометей — 80 |
| Мощность, кВт | 12 | 16 | 20 | 24 | 32 | 45 | 60 | 80 |
| Отапливаемая площадь, м² | 100 | 150 | 180 | 230 | 300 | 420 | 600 | 800 |
| Продолжительность горения при одной закладке, до час. | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 |
| Коэффициент полезного действия, до % | 84 | 84 | 84 | 84 | 84 | 84 | 84 | 84 |
| Высота, мм | 905 | 905 | 1035 | 1035 | 1035 | 1035 | 1320 | 1320 |
| Ширина, мм | 426 | 426 | 526 | 526 | 526 | 646 | 755 | 750 |
| Глубина, мм | 685 | 685 | 715 | 715 | 815 | 815 | 1080 | 1200 |
| Объем теплоносителя, л | 46 | 48 | 56 | 57 | 64 | 73 | 84 | 95 |
| Диаметр дымохода, мм | 150 | 150 | 150 | 150 | 150 | 180 | 180 | 180 |
| Вес нетто, кг | 160 | 165 | 200 | 215 | 240 | 320 | 520 | 60 |
Автоматические твёрдотопливные котлы на буром угле Прометей Автомат мощностью 40-800 кВт предназначены для обогрева помещений площадью 150-8000 м². Производительность доходит до 85 %. Из-за объёмного бункера для топлива котёл может функционировать на одной закладке до семи суток. Температура, которая указана пользователем, остаётся стабильной благодаря автоматике.
Технические характеристики угольного котла Прометей Автомат — 40.
| Характеристика | Значение |
| Мощность, кВт | 40 |
| Отапливаемая площадь, м² | 400 |
| Топливо | Бурый уголь |
| Расход топлива, кг/ч | 9 |
| Вместимость бункера, кг | 360 |
| Коэффициент полезного действия, до % | 75-90 |
| Диаметр дымохода, мм | 120 |
| Средняя стоимость, руб, | 145 000 |
Комбинированные котлы на пеллетных гранулах Прометей Комби имеют мощность 25, 32 и 45 кВт и функционируют на любом типе топлива. Помимо топочной камеры для переработки твёрдого топлива, в них при желании можно установить горелку (газовую, дизельную либо пеллетную) либо трубчатый электронагреватель. Площадь отопления может быть равна до 250 м². При применении древесных гранул как основного топлива достигается производительность до 90 % и высокий уровень автоматизации.
Котел пеллетный Прометей-Комби 25 кВт
Технические характеристики угольного котла Прометей Комби.
| Модель котла | Прометей Комби — 25 | Прометей Комби — 32 | Прометей Комби — 45 |
| Мощность, кВт | 25 | 32 | 45 |
| Отапливаемая площадь, м² | 250 | 320 | 450 |
| Топливо | Пеллеты (дрова, каменный уголь) | ||
| Расход пеллет, кг/ч | 7,2 | 7,2 | 11,6 |
| Вместимость топки, л | 80 | 60 | 95 |
| Коэффициент полезного действия (на пеллетах), до % | 90 | ||
| Диаметр дымохода, мм | 140 | 145 | 180 |
| Средняя стоимость, руб. | 48 000 | 49 080 | 71 676 |
Газогенераторный агрегат от компании Прометей серии Эко имеет мощность 30 кВт и использует в качестве топлива дрова. Конструкция подразумевает наличие двух камер. В одной сгорает топливо, которое выделяет пиролизные газы. Вторая перерабатывает газы, что выделяют ещё больше теплоэнергии. Функционирование отопительного агрегата может настраиваться автоматически. Камера сгорания выполнена из огнеупорного бетона. ТТ котёл серии ЭКО имеет коэффициент полезного действия 93 %.
Узнать подробнее о пиролизных котлах и их производителях можно
Технические характеристики пиролизного котла Прометей Эко — 30.
| Характеристика | Значение |
| Мощность, кВт | 30 |
| Отапливаемая площадь, м² | 300 |
| Топливо | Дрова (бурый уголь) |
| Вместимость топки , л | 170 |
| Коэффициент полезного, до % | 93 |
| Диаметр дымохода, мм | 150 |
| Стоимость, руб. | 198 000 |
Популярные модели
В модельном ряду компании электрическое и газовое нагревательное оборудование различной мощности. Среди наиболее популярных модификаций:
Гепард
Настенная модификация снабжена теплообменником из нержавеющей стали. Это модель мощностью 23 кВт. Управление работой системы автоматизировано, может осуществляться с помощью датчика температуры. Компактный корпус позволяет устанавливать агрегат в квартирах и дачах. Котел Гепард выпускается с принудительным и естественным отводом продуктов горения.
Медведь
Серия Медведь состоит из нескольких модификаций:
- TLO – низкотемпературный котел с чугунным теплообменником. Модель не нуждается в подключении к электричеству, она оснащена пьезорозжигом.
- KLOM – напольная стационарная установка с модулирующей горелкой. Котел имеет электронную систему розжига, работает по заданному температурному графику.
- PLO – агрегат оснащен инжекторной горелкой для изменения температуры воды. На панели имеется переключатель ступеней. Дисплей отображает температуру и давление в системе отопления.
- KLZ – котел получил встроенный бойлер на 90 л и электронный розжиг горелки. Мощность можно регулировать от 70 до 100%. Техника имеет функцию самодиагностики.
Волк
Одноконтурный котел со стальным теплообменником. Модель привлекает энергонезавимостью и демократичной стоимостью. Она рекомендуется для частных домов и дач. Для розжига горелки предусмотрен пьезоэлемент.
Медведь
Волк
Гепард
Тигр
Двухконтурный агрегат со встроенным бойлером оснащен функцией контроля температуры и скорости подачи воды. Модели выпускаются мощностью 12 и 24 кВт. Мощность оборудования 24 и 28 кВт. Выбор режима, контроль эксплуатации и возможные ошибки отображаются на ЖК-экране. Функция программирования в зависимости от сезона позволяет экономить топливо.
Рысь
Газовый котел подойдет для помещений, где нет дымохода. Он снабжен системой принудительного отвода продуктов горения. Серия отличается компактным исполнением и доступной ценой. Агрегат работает в двух режимах «Комфортный» и «Экономичный». Он имеет функцию подготовки горячей воды. Тепловое оборудование снабжено циркуляционным насосом и расширительным баком.
Пантера
Серия предназначена для систем отопления с принудительной циркуляцией теплоносителя. Это навесные котлы из прочных композитных материалов. Мощность моделей в пределах 12-35 кВт. Пантера бывает с открытой и закрытой камерой сгорания, конденсационного и конвекционного типа. Нагрев воды до установленной температуры происходит за несколько секунд.
Тигр
Пантера
Рысь
Скат
Скат
Электрический котел – это надежная отопительная техника для дома, дачи или квартиры. Модели Скат отличаются высокой производительностью и простотой обслуживания. Новинка с 2020 года – встроенный накопительный бойлер. Одноконтурный котел имеет функцию самодиагностики, он полностью защищен от перегрева и заклинивания насоса.
Хороший котёл.
Поставили Прометей 16.Котёл стоит уже третий сезон. Отлично горит, прогревает весь дом в течение 40 минут.
До этого поставила вся родня. Изначально сомневался стоит ли его брать. Смущала цена. Понаблюдав за процессом топки у родственников все же решился.
Экономичнее в три раза чем старый который стоял. Утром уголь засыпал, и забыл до вечера. В доме круглые сутки температура 26 градусов.
В последствии после меня поставили и друзья, знакомые. Единственное что немного напрягает в котле так процесс чистки. И то напрягал в первое время, пока методом проб и ошибок не по думал собственное устройство для чистки кота.
Теперь все отлично. Кстати говоря котлу нужен постоянный приток воздуха, очень это любит, поставил для него вентиляционное окошко. И труба 150 мм 9 метров.
Но цена слегка дороговато. Обошёлся в 53 000 сом.

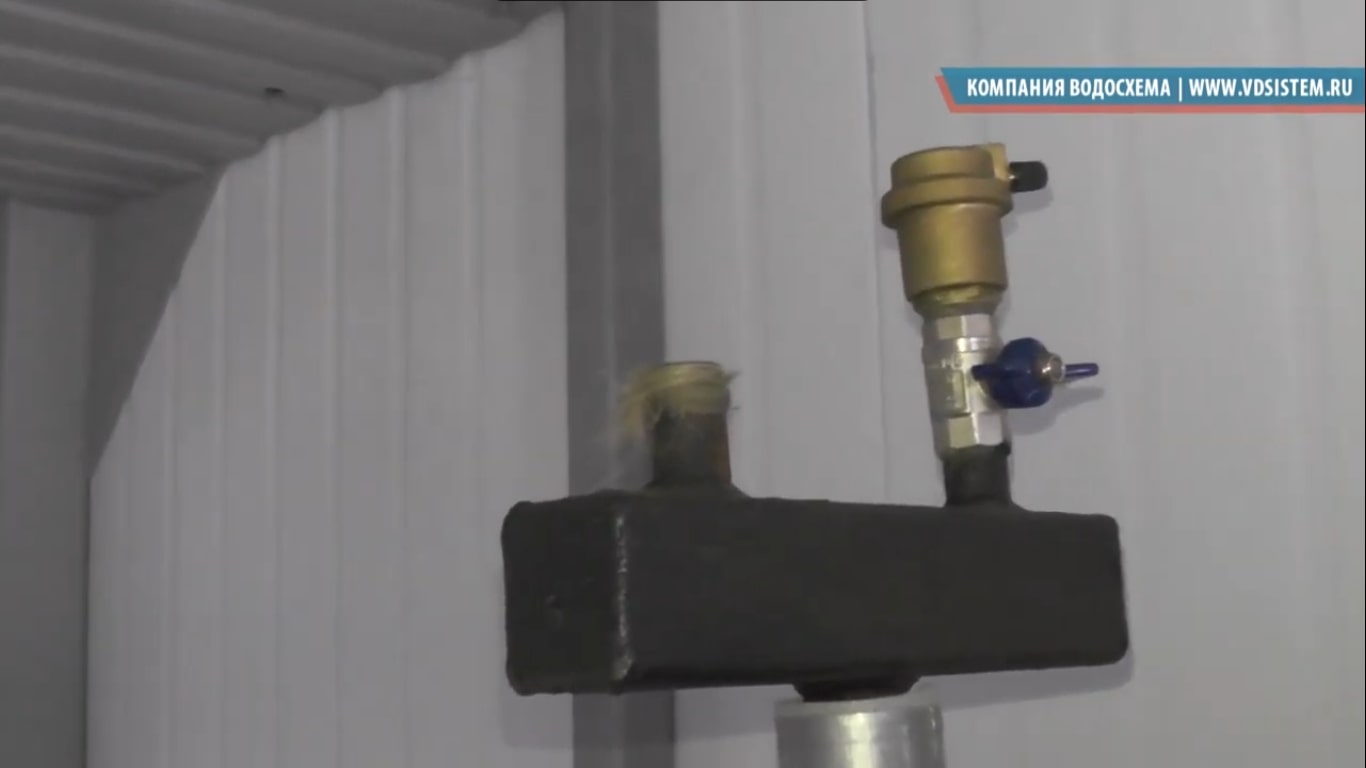

Гидрострелка в системе параллельного подключения
Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.
Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.
При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.
Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.
Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами
В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.
Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.
Пиролизный котел длительного горения «Прометей Эко»
Завершает наш обзор рассказ о котле пиролизного горения «Прометей Эко». Завод выпускает всего один типоразмер этой модели мощностью 30 кВт. В отличии от предыдущих устройств, использующих традиционный способ сжигания топлива, в основу работы котла на дровах «Прометей Эко» положен метод пиролиза древесины.
Как известно, в процессе пиролиза сжигание твердого топлива происходит в два этапа. На первом этапе в загрузочной камере дрова тлеют при недостатке кислорода выделяя древесный газ. Посредством вентилятора пиролизный газ нагнетается в камеру сжигания, где происходит его сгорание при высокой температуре. Таким образом достигается значительно более высокая эффективность использования топлива, чем при обычном горении.
Главное требование к топливу для пиролизного сжигания это его сухость. Допустимо использование дров влажностью не менее 20%. При закладке более влажных дров, котел будет дымить и эффективность его упадет. Это справедливо для всех газогенераторов. Например, бытовой двухконтурный котел пиролизного горения Буржуй К имеет такие же требования к топливу.
Пиролизные котлы «Прометей Эко» выпускается в двух модификациях Комфорт и Оптима. «Эко Комфорт» управляется автоматически, тогда как «Эко Оптима» имеет ручное управление.
Кратко рассмотрим их плюсы:
- Длительность горения при пиролизе существенно выше чем при классическом сжигании. Загружать котел придется реже обычного.
- Почти полное сгорания топлива, с минимальным образование золы и газообразных отходов, позволяет им соответствовать самым высоким экологическим нормам.
- Максимальный теплосъем позволяет добиться высоких значений КПД до 93%.
Основные технические характеристики серии «Прометей Эко»:
Ну и в заключении отзыв владельца:
Долго выбирал пиролизник для дачи, в итоге остановился на «Прометей Эко». Цены конечно кусаются, но характеристики меня впечатлили. Установили мне его быстро, особых проблем не возникло. Пользуюсь вот уже месяц почти, дрова сжигает практически полностью. Золы как таковой и нет почти, а из трубы не дым, а пар слегка идет. По расходу дров не скажу, в следующем месяце постараюсь замерить сколько жрет.
Подробнее об установке, обвязки и подключении котла «Прометей» посмотрите в следующем :
Завод «Сибэнерготерм» выпускает котлы на твердом топливе для самых разнообразных систем отопления, что не сложно и запутаться. Надеемся наш обзор помог вам сориентироваться среди всего многообразия котлов «Прометей» и вы смогли выбрать наиболее подходящий отопительный прибор для вашего дома.
http://kotlydlyadoma.ru
Общие характеристики котла.

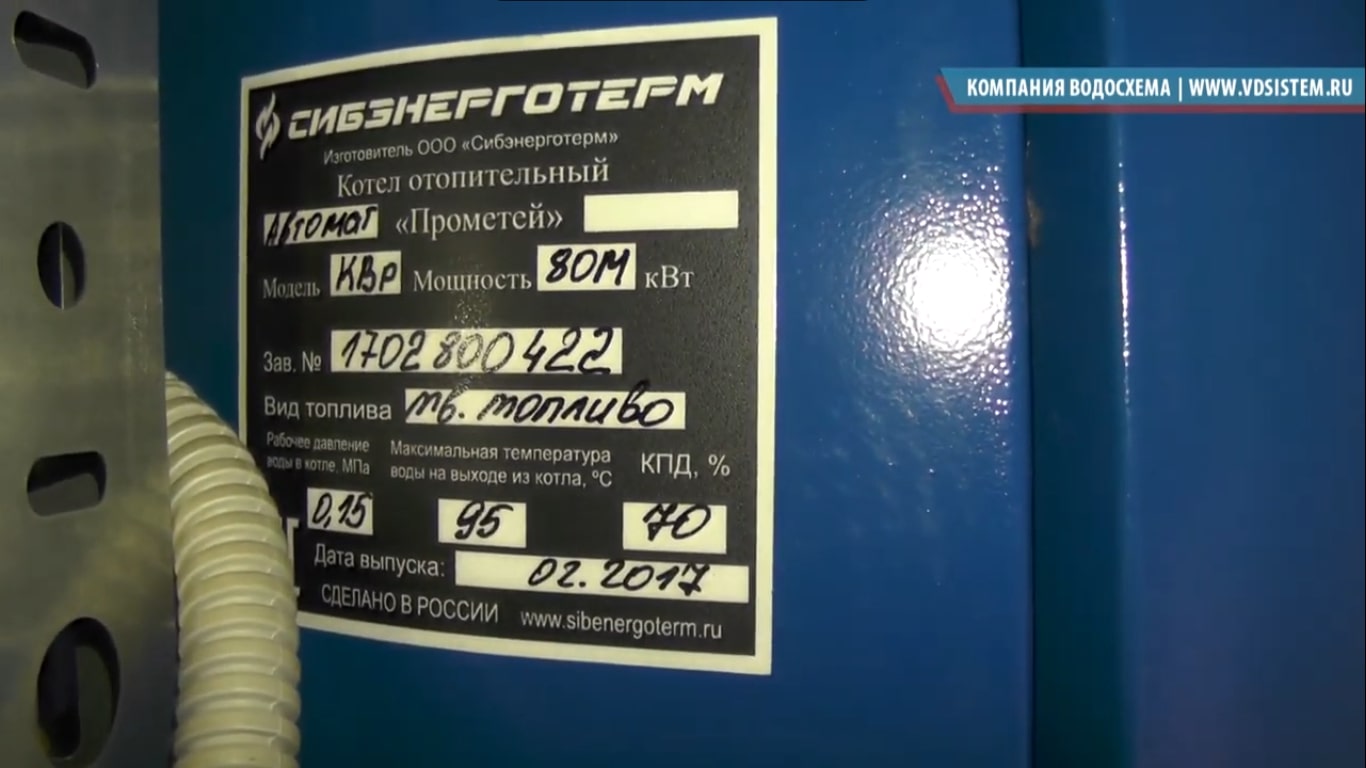

На шильдике котла мы можем видеть: 80кВт, заводской номер, твердое топливо, дата выпуска, КПД 70%.
Рис.21. (паспортная табличка котла)
Здесь, можно сказать, производитель осторожничает с заявленным показателем. На самом деле при расчетах КПД у этих котлов достигает 80-85%. Вероятно, это сделано для того, чтобы для покупателя был небольшой сюрприз ‒ более высокий КПД.
Схема работы котла.
Топливо в загрузочном бункере давит на специальный чугунный барабан круглого сечения, который очень медленно проворачивается с помощью тактового двигателя и выбирает топливо из бункера.

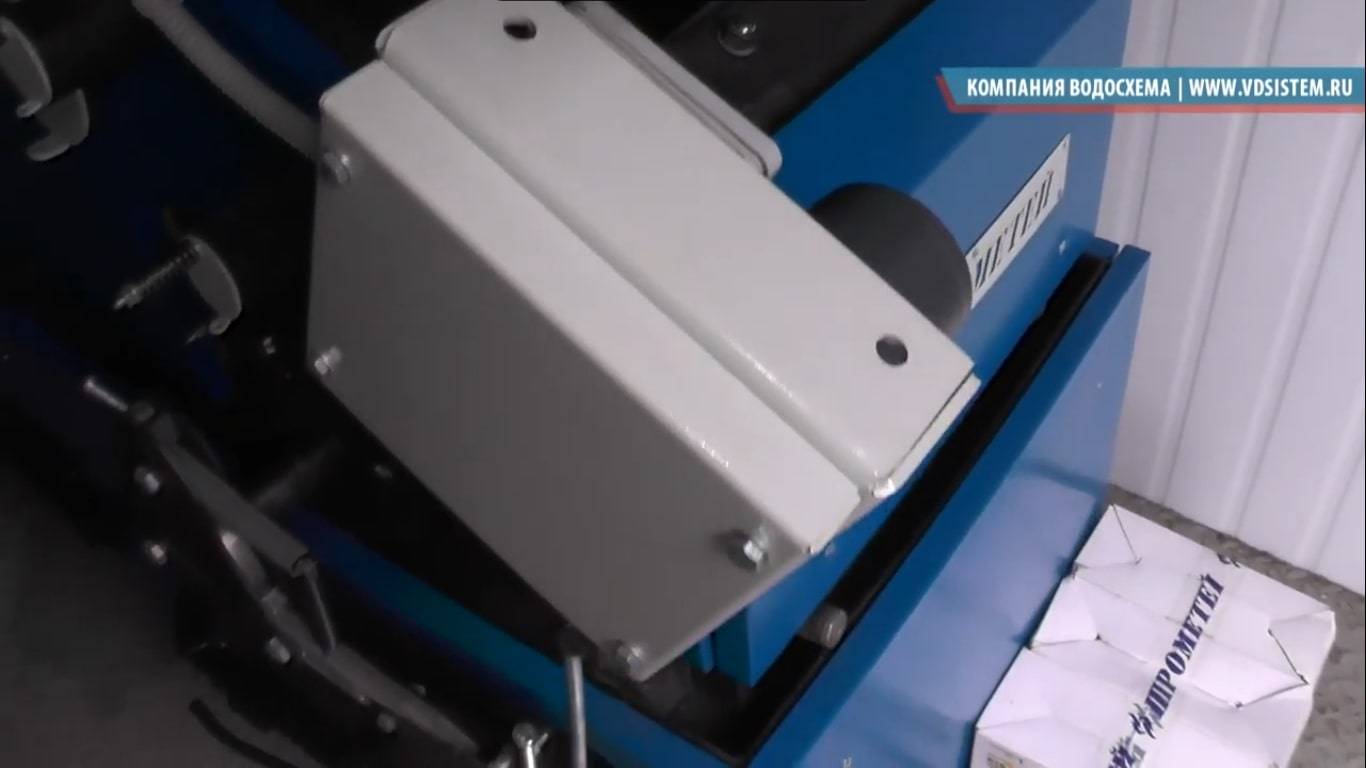

Рис.22. (тактовый двигатель)
Уголь прогорает на колоснике. Кстати, есть окошко, чтобы наблюдать за этим процессом. Жар проходит дальше под наклоном, опускается вниз, проходит через жаровые трубы теплообменника и выходит уже в дымоход с помощью дымососа.
Температура в дымовом канале.
Здесь установлен высокотемпературный термометр.

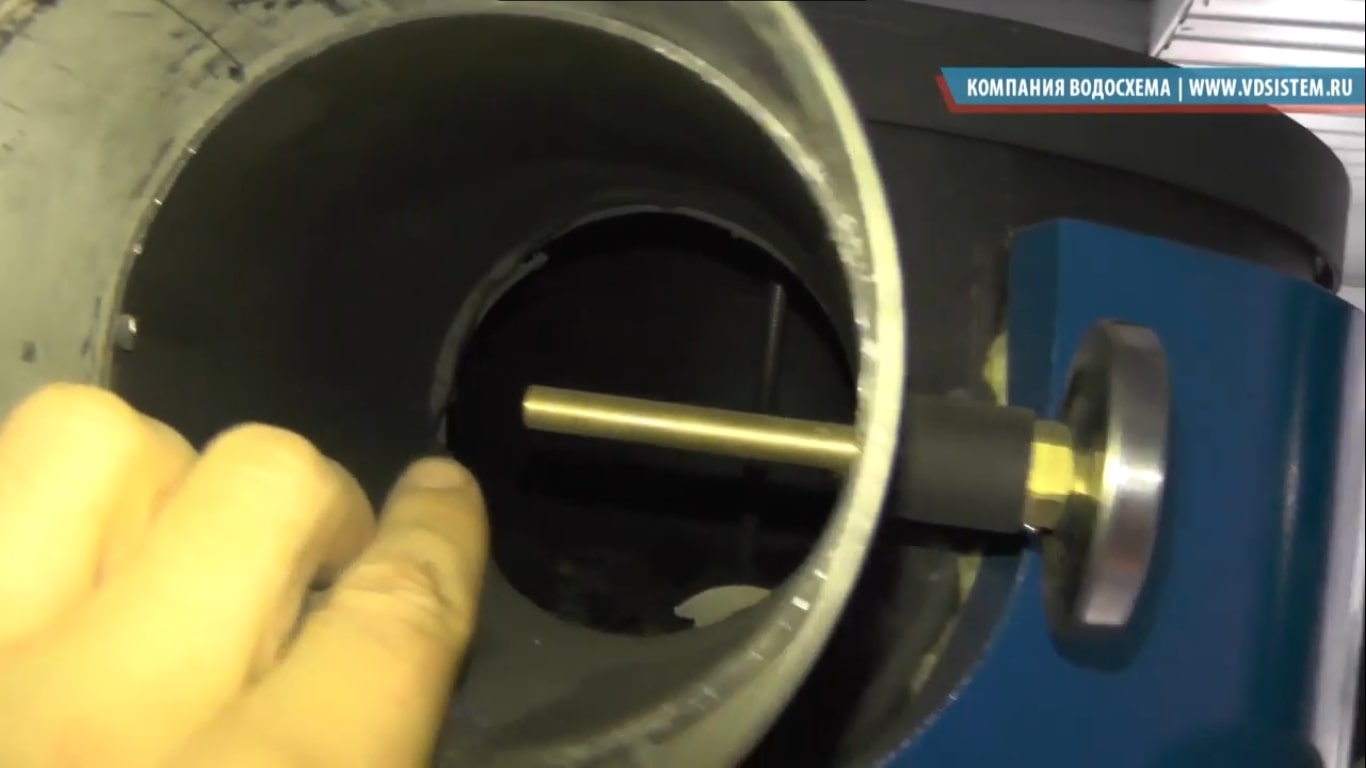

Рис.23. (термометр дымового канала)
Его гильза заглублена в дымовой канал, и он выдает температурные показатели дымовых газов. При оптимальной работе котла они не должны превышать 150°С, это очень хороший показатель. Если температура начинает расти до 200-250°С, то это говорит о том, что пора почистить теплообменник. Наглядно простое решение, сигнализирующее о необходимости чистки котла, очень удобно.
Теплообменник.
В жаровых трубах теплообменника есть специальные элементы, называются турбулизаторы.
Рис.24. (турбулизаторы в жаровой трубе)
Они рассекают горячие газы, перемешивают их, что улучшает теплоотдачу, эффективность съема тепла значительно повышается. Сверху теплообменник закрывается крышкой. Отсюда производится его чистка. Как уже упоминалось, если соблюдается температурный режим, обратная линия достаточно горячая, то есть 60°С и выше, то можно его чистить где-то раз в отопительный сезон.

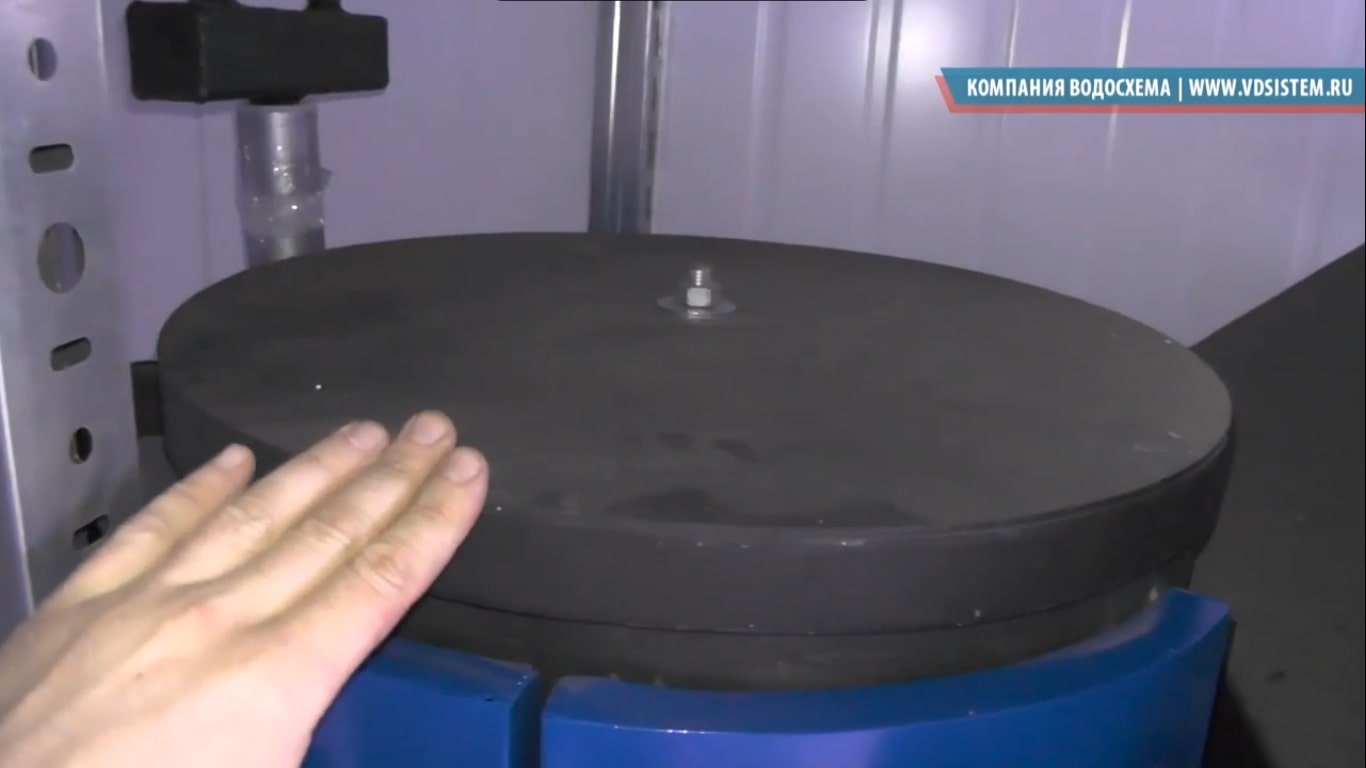

Рис.25. (крышка теплообменника)
Группа безопасности.
Здесь установлен воздухоотводчик и сбросной клапан, который при закипании котла снижает давление, предохраняя рубашку котла от разрушения, от порыва, то есть от излишнего давления. Тоже такой вот важный момент в комплектации котельной.
Рис.26. (группа безопасности без клапана)
Установка и эксплуатация
Пол, на который будет установлен твердотопливный котел, должен быть достаточно прочным и соответствовать его весу. В случае необходимости устанавливается дополнительный фундамент, превышающий котел размером. Покрытие пола под котлом должно быть несгораемым и ровным.
Расстояние от окружающих поверхностей не должно быть меньше 70 см от задней и боковых поверхностей, не меньше 125 см от передней поверхности:
- В комплект поставки входит регулятор горения, который нужно установить на место.
- Подключение котла к дымоходу должно производиться в соответствии с правилами строительного надзора. Высота трубы должна соответствовать его мощности.
- Электронагреватели устанавливаются с учетом всех требований. Котел должен быть заземлен.
- К котлу подключаются подающая и обратная линия отопления. Трубы должны быть уложены без напряжения.
- Чтобы избежать превышения предельного давления, устанавливается автоматический воздушный и предохранительный клапан.
- Перед началом эксплуатации котел с обвязкой необходимо проверить на наличие протечек.
Запуск и использование котла
В качестве теплоносителя можно использовать антифриз, особенно если существует вероятность промерзания. Отопительный твердотопливный котел заполняется до нужного давления в холодном состоянии. Одновременно выпускается воздух. Для растопки котла используют бумагу и древесину.
Когда огонь хорошо разгорится, загружается основное топливо. После этого регулируется уровень пламени с помощью подачи воздуха. Чтобы очистить колосниковую решетку от золы, ее двигают с помощью рычага. Зольный ящик должен регулярно очищаться. Желательно раз в год приглашать специалиста для осмотра котла и проверки его работы.
Среди модельного ряда котлов Прометей можно подобрать твердотопливный агрегат для обогрева любого дома с автономной системой отопления. Качество оборудования соответствует самым высоким требованиям, о чем свидетельствуют отзывы потребителей. Чтобы выбрать подходящую модель, нужно определиться с видом топлива и мощностью котла.
