Пожарная безопасность
Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.
Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:
- Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
- Ежеквартально — очистка кирпичных дымоходов.
- Ежегодно осматривают на целостность вентиляционных каналов.
Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.
На что обратить внимание при выборе котла
Котлоагрегаты, работающие с двумя контурами нагрева, располагают высоким КПД, поскольку, потребляя практически ту же кубатуру газа, обеспечивают жилое здание, и отоплением, и ГВС.
Настенные и напольные котлоагрегаты располагают разной тепловой производительностью, благодаря чему могут использоваться в зданиях с разным отопительным объемом.
Для малогабаритных объектов предпочтительны настенные, для высоких загородных коттеджей — напольные, наиболее сложные крупногабаритные конструкции.
Для того чтобы выбрать какой газовый котел лучше, необходимо учитывать такие параметры:
- количество проживающих в доме;
- число водоразборных точек;
- удаленность водозаборных точек от котлоагрегата;
- площадь коттеджа;
- рейтинг газовых котлов.
Тепловая мощность котельной установки — самое главное, что нужно знать перед приобретением. Она подсчитывается, используя данные по обогреваемой площади.
Для предварительных расчетов мощности прибора при стандартной высоте комнат до 3 м, можно воспользоваться простым соотношением: перемножить нагреваемую площадь на 0.1 кВт.
Общие указания по монтажу
Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.
Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.
Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.
В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:
- В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
- Удаление продуктов горения, случайно попавших в помещение.

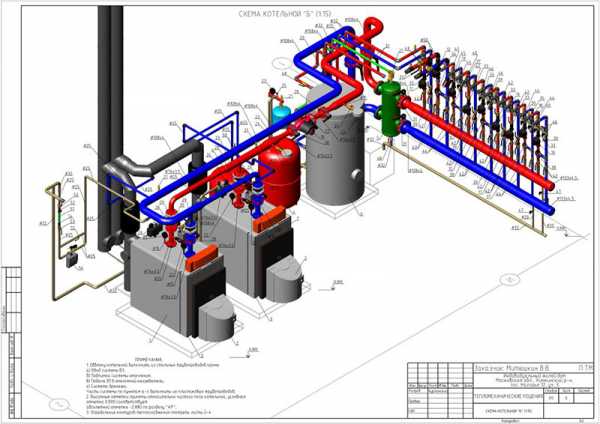

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.
Схема монтажа твердотопливного котла
Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.
Порядок монтажных работ
Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:
- Изделие освободить от заводской упаковки.
- Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
- Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
- Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
- Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
- Подключить котел к системе отопления по выбранной схеме.
Описание видов
Есть несколько видов котельных.
Встроенная в дом
Такой тип котельных уместен и в подвалах одноэтажных домов, и на их первых этажах. Главным минусом является недостаточный уровень безопасности. Кроме того, многие котлы создают очень много шума. В какой-то мере это оправдывается удобством использования котельного оборудования. Чаще всего встроенные комплексы располагаются в кухнях и коридорах. Непременно должен быть обособленный выход наружу и ряд противопожарных перегородок.

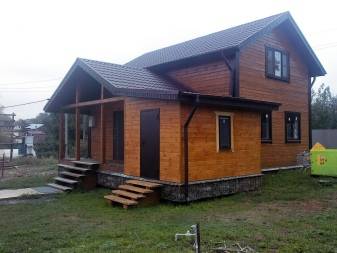

В пристройке
Пристроенная к жилому дому (располагающаяся, к примеру, в гараже) котельная устроит тех, кому не нужна особенно высокая мощность. Котельная будет уютной и позволит экономить деньги. Дверь придется обивать листовым железом и/или асбестом. При соседстве с жилыми помещениями проводится дополнительная шумоизоляция. Она не предписана стандартами, но нужна.
Из пристроенной котельной всегда должен быть выход наружу. В ряде случаев не допускается наличие прохода в сам дом. Разобраться в этих ограничениях могут только опытные инженеры. Тепловая мощность оборудования должна подбираться не с запасом, а только в полном соответствии с потребностями жильцов. Регламенты относятся не только к отопительному оборудованию, но и к способам теплоснабжения самого здания из его пристройки.
Отдельно стоящее здание
Подобные постройки стараются максимально приближать к жилым домам. Для сообщения между ними используются разнообразные технические коммуникации. В отдельных котельных можно будет располагать какие угодно отопительные котлы, использовать любые типы топлива. Допускается применение котлов почти неограниченной мощности. Для подачи тепла в жилище используют теплотрассы.
Блочно-модульные
Этот вариант оптимален, когда внутри дома поставить котельную нельзя, не получится построить и отдельное здание. Такие конструкции собираются на основе заводских компонентов и монтируются довольно быстро. Длина специального контейнера составляет максимум 2,5 м. Внутри стальную конструкцию утепляют. В набор поставки обычно входят многослойные теплоизолированные трубы. Блочно-модульные котельные могут питаться:
- сжиженным газом;
- углем;
- дизельным горючим;
- дровами;
- природным газом.
Какие документы нужно подготовить
Чтобы начать пристраивать здание, потребуется получить в управлении архитектуры и местных органах власти разрешение на начало строительства.
Для этого владельцу жилого дома потребуется предоставить такие документы:
- Заявления типового образца, можно взять в отделе архитектуры по месту жительства.
- Документы подтверждающие право собственности на дом и земельный участок.
- Проект топочной с расчетами тепловых нагрузок, выбором оборудования и схемами подключения труб системы отопления.
- Технические условия от производителей услуг газо-, водо- и электроснабжения.
- Паспорт на котельное оборудования и сертификат его соответствия российским нормам.
- Санитарное заключение по санитарной безопасности объекта для проживающих.
- Заключение МЧС по пожарной безопасности объекта.
Пристройка для топочной допускается для установки 2-х котлов с суммарной производительностью до 150 кВт.
Варианты обустройства
Отдельные типы имеют прямую зависимость от видом отопления, системы подачи, топлива и габаритов всей постройки. Отталкиваться необходимо от массы факторов. Это и объем котельной для газового котла, нормы в частном доме, параметры комплектующих (насосы, радиаторы, объем водных масс), расположение зоны.
Посмотрим, как решения предусматривает современный строительный рынок. И какие из них будут самыми оптимальными в той или иной ситуации.
Модульный тип
Особый вид, который представляет собой сразу собранную конструкцию. Габариты небольшие, в пределе 2.5 м. Соединяется со зданием с помощью специальной трубы, которая покрывается специальным утеплением. Ведь при наших зимах значительных расход тепла в этой точке будет обеспечен. Работает на различном виде топлива, чаще всего на дизельном. Хотя допускается и газ, и твердое топливо. Имеет специальное покрытие, которое удерживает тепло, но может обогреть постройку лишь небольших размеров. Обычно устанавливается лимит до 1.3 тысяч кубических метров.
Главная особенность – возможность смены дислокации. Такую конструкцию можно в любой момент отключить и перевезти в другое место.
Газ
Итак, какой должна быть котельная в частном доме, стандарты при газовом оборудовании. Требования уже жестче. Все те же 15 кубов при общей площади не менее 6 м2. При этом поверхность стен, пола, потолка обязана не допускать возгорания. Причем не только при нагревании до определенной температуры, но даже и под воздействием открытого пламени. Это элементарные правила пожарной безопасности.
Все двери открывают сугубо наружу, и их размер должен достигать хотя бы 80 см. Стоит уточнить, что функционировать должна также система вентиляции, чтобы в случае необходимости допустим был слив излишней воды.
Минимальное расстояние от устройства до ближайшего окна – один метр. Следует также отметить, что, хотя сам монтаж больших котлов в отдельной постройке подразумевает установку только у глухой стены, он должен быть расположен не в упор к ней. Самый маленький возможный промежуток составляет 30 см.
Электрокотельная
Это щадящий вид. Можно смело игнорировать повышенные требования к вентиляции, ведь не выделяется серьезных запахов, газов и прочих отходов при работе. Этот бойлер разрешается ставить даже внутри жилья, никаких препятствий нет. Электричество опасно лишь перепадами, поэтому в обязательном порядке ставится предохранитель и заземляются выходы и клеммы. Такой регламент подразумевается при работе со всеми электроприборами высокой мощности.
Все техусловия по объему помещения для котельной электрического типа в частном доме гораздо проще, чем для газа. Но стоит помнить и о том, что в итоговом ценовом значении газ обходится значительно дешевле. И эта колоссальная разница в перспективе легко перекрывает недостатки, связанные с излишними трудностями при монтаже. Через пару лет все затраты легко окупаются на экономии посредством цены топлива, ведь энергия у нас в стране влетает в копеечку.
Котел на твердом топливе
Тут есть парочка своих особых моментов. В первую очередь, площадь возрастает, вместо привычных 6 квадратов необходимо уже 8. А также рабочая зона вокруг котла снижается до 10 см.
В остальном, отличия не слишком большие
Только большее внимание уделяется огнеупорности покрытия и стен. И если нет доказательств, что отделка не воспринимает открытый источник огня, то понадобится еще одна мера защиты
Это лист стали, который наносится по всему пространству толщиной более 2.4 мм. Крепится любым удобным образом на усмотрение домовладельца.
Дизельный
Это самый опасный вариант. У таких моделей есть привычка при неправильной эксплуатации возгораться и даже взрываться. И если минимальный размер котельной в частном доме СНиП определяет как 6 или 8 м2, то в этом случае придется прибавить еще 1 м. Но только в случае, если горелка располагается близко к стене. Ведь до опоры должно быть не менее метра. Причем в эту зону нужно еще и поместить резервуар с водой, которой в экстренном случае заливает помещение. А значит, придется еще сильнее увеличивать конечную площадь, чтобы не перекрыть доступ к котлу.
Что надо знать о вентиляции котельной?
Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.
В котельной надо сделать приточную и вытяжную вентиляцию. Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.
Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий
Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.
Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.
Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.
Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.
Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже
Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.
В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.
Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.
Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту
Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок
Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет
И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.
В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.
В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования
Пристройка котельной своими руками
Пристройка котельной выполняется по проекту. Вначале приступают к сооружению фундамента. Если задние должно возводиться быстро, можно использовать столбчатый фундамент, который не требует время на усадку, как ленточный. Основание пристройки возводят на том же уровне, что и у дома, он должен обладать равной усадкой с основной конструкцией дома.
Перед кладкой стен из пеноблоков, фундамент изолируют рубероидом или другой рулонной гидроизоляцией и начинают поднимать стены. Пенобетонные стенки поднимаются с углов, 1-й ряд кладут на цементный раствор, а последующие на клеевой с толщиной укладочных швов не более 3 мм, чтобы не создавать дополнительные мостики холода в холодное время года.
Толщина стен и схема укладки определяется проектом, если это будет однослойная конструкция не выше 3 м, то достаточно будет ширины 300 мм, в этом случае дополнительная теплоизоляции не потребуется. При толщине стены от 150 до 300 мм, потребуется выполнение внешнего теплозащитного слоя из минваты или Пеноплекса.
Для усиления стеновой конструкции после укладки 5 рядов пеноблоков, я выполняю армирования, пропиливаю по 2 горизонтальные ложбинки по периметру строения, в которые закладываю арматуру 10 мм с нахлестом в местах соединения и заливаю ее клеем.
Если проем больше 1,75 см устанавливаю перемычки. Для этого делаю деревянный каркас, затем на него укладываю ряд из U-образных элементов. В вырез также укладываю арматуру и заливаю всё бетонным раствором.
Не стоит сразу выполнять жёсткую привязку пристроенных стен из пенобетона к основному зданию, поскольку после усадки между ними будут образоваться трещины.
После затвердевания перемычки деревянный каркас разбираю и перехожу к установке перекрытия потолка, она должна быть ниже основного здания, что сможет защитить постройку от усадки и кроме того атмосферные осадки не будут попадать на основное здание, особенно при возведении стен из бруса. Утепление выполняют, только в том случае если был уложена тонкая стена, что должно быть оговорено проектом.
Учитывая, что пенобетон теплый, но гигроскопичный материал, возможно потребуется перед облицовкой выполнить только гидроизоляцию и парозащиту с установкой мембранной пленки.
После этого этапа приступают к заливке полов и фундамента под котел, установке оконных и дверных блоков, монтажу инженерных сетей и установке котельного оборудования, внутренней и внешней отделки.
После окончания всех строительно-монтажных работ и подключения котла к инженерным сетям, приглашают представителей проектной организации, СЭС, МЧС и архитектуры, которые должны подписать акт на введения пристройки и котельного оборудования в эксплуатацию.
Первый запуск газа выполняет представитель горгаза при условии, что газовая линия выполнена в соответствии с проектом, имеется система защиты и газовый счетчик. После этого собственник заключает договор на газоснабжения и сможет эксплуатировать котельное оборудование.
Таким образом для строительства котельной мощностью до 150 кВт вполне приемлемый вариант — это возведения пристройки из пеноблоков к основному зданию. В этом случае можно быстро и экономно провести строительные работы и установить котельное оборудование, которое не будет мешать в доме.
Все работы выполняются по проекту, перед началом работ необходимо получить разрешение в органах архитектуры. Строительство пристройки не является сложным объектом, его вполне можно выполнить самостоятельно, при наличии строительного опыта у застройщика.
Место для установки газового котла
Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).
Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.
Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла
При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).
После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.
Нормы установки по СНиПу
На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:
- Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
- Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.
Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.
На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки
Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).
Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.
Какой площади должно быть помещение
В деревянном доме котлы устанавливают на расстоянии 40 см от стен
Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.
Правила следующие:
- При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
- Для отопителя в 60 кВт нужно 15 м³.
- Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
- Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.
На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.
Размер пеллетной котельной в доме
Пеллетная котельная
Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.
Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.
Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.
Размещение котла в кухне, кладовой или коридоре
Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³
Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.
Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.
Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.
Окно в котельной
Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.
Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.
Площадь остекления рассчитывается исходя из параметров помещения:
- при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
- в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.
Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.
Требования к двери в котельной
Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.
Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.
Требования к двери в домашнюю котельную следующие:
- расстояние от двери в помещение до входной двери должно составлять не более 12 м;
- створка должна открываться наружу, чтобы облегчить выход из котельной;
- ширина дверного полотна превышает ширину котла на 20 см;
- створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
- порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.
Для спуска воды устанавливают канализационный трап.
Требования к стенам в котельной
К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.
Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.
Правила и нормы установки газового котла в частном доме
Выбор места установки газового котла зависит от его мощности:
- при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
- от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
- от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.
Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:
- для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
- от 30 до 60 кВт — 13,5 м³;
- от 60 до 200 кВт — 15 м³.
Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.
Вариант установки настенного газового котла — до стены не менее 10 см
К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:
Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м³ объема должно приходится не менее 0,03 м² остекления
Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход
Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).
Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.
При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется
Далее требования различаются в зависимости от типа бойлерной.
