5 Достоинства и недостатки
Электродная отопительная установка Галант проточного типа одновременно является циркуляционным насосом и нагревательным устройством. Для ее установки в собственном доме не нужно добиваться разрешения соответствующих организаций.
Среди преимуществ системы следует выделить:
- Возможность подбора оборудования по мощности, которой будет достаточно для отопления небольшой квартиры площадью 20−30 квадратов или частного дома на 150−200 квадратов. А если соединить несколько таких агрегатов в модульную систему, то можно отапливать площади размером более 1 тыс. квадратов.
- Высокая надежность оборудования.
- Все рабочие процессы отопительной системы осуществляются автоматически.
- Оборудование работает практически бесшумно.
- Агрегаты не требуют много места для установки, так как отличаются небольшими размерами.
- КПД более 98%.
- Оборудование оснащено защитными системами.
- Рабочие процессы можно программировать в зависимости от внешней температуры.
- Нет необходимости делать топливные запасы.
- Простота обслуживания тепловых установок в процессе эксплуатации.
- Демократичная стоимость изделий.
Их также можно использовать параллельно с калориферами и системами «теплый пол», для подогрева кровельных конструкций и водостоков, удаления льда со ступенек и площадок подъездов домов и т. д.
Несмотря на множество достоинств, отопительное оборудование от компании Галант, как и любые другие электротехнические агрегаты имеет некоторые недостатки:
- Для эксплуатации отопительной системы необходимо применять исключительно подготовленную воду (специальную жидкость) с установленным значением удельного сопротивления.
- Для эффективной работы оборудования нужно обеспечить постоянную циркуляцию жидкости в трубопроводной системе. При этом скорость движения должна находиться в определенных пределах. Если она превысит максимальное значение, тогда агрегат не будет запускаться, а если скорость упадет ниже минимальной отметки, закипит жидкость.
- За состоянием электродов необходимо постоянно следить, так как они постепенно растворяются в жидкости и через некоторый период требуют замены.
- В качестве теплоносителей нельзя использовать антифриз, масло, дистиллированную воду и прочие жидкости.
А также к минусам можно отнести работу котлов только от электричества. Но в регионах, где нет возможности оборудовать газовую или твердотопливную систему отопления, это единственный вариант теплового источника.
Благодаря своим прекрасным техническим характеристикам электрокотел Галант сегодня пользуется огромной популярностью среди населения. Оборудование представляет собой автономную мини-котельную, которая способна работать в автоматическом режиме и обустроена защитными устройствами от перегревания.
Используя котлы Галант, можно быстро прогреть жилое помещение. Они не требуют постоянного обслуживания в процессе эксплуатации, отличаются небольшими размерами. Широкий ассортимент изделий позволяет подобрать устройства как небольшой мощности для дачи или маленького помещения, так и довольно мощные для отопления площадей значительных размеров.
Преимущества технологий
Благодаря своей конструкции и принципу работы, система отопления от производителя Галан имеет много достоинств:
- Устройства имеют небольшие размеры, что позволяет установить их в любом помещении и сэкономить пространство.
- Не требуется установка дымовой трубы.
- В процессе работы оборудования не выделяются токсичные вещества.
- Котлы пожаробезопасны.
- Конструкция не нуждается в регулярной чистке.
- Установить систему отопления Галан можно самостоятельно.
- Не нужно покупать запасы топлива.
- Устройства работают практически бесшумно.
- Высокий КПД обеспечивает экономичность.
- Систему можно параллельно подключить с другими котлами.
Недостатки и преимущества котлов Галан
Главным достоинством электрокотла Галан является его малый внутренний объем. Вода нагревается действительно быстро — при электродной конструкции практически мгновенно, а с ТЭНами — лишь немногим дольше.
Малые габариты привлекательны и тем, что это устройство проще устанавливать, ему не надо выделять отдельного помещения. Конструкция проста, в них нечему ломаться. На фоне котлов других брендов у них самая привлекательная цена. К сожалению, это практически все, что можно сказать хорошего об этом бренде.
Да, действительно, непосредственное участие воды в процессе нагрева — через нее проходит электрический ток — повышает КПД устройства до 98%, что дало основание производителю использовать определение «Отопительные энергосберегающие котлы Галан». Именно это, вкупе с пресловутой ионизацией, о которой пишут многие источники в Сети, является основой агрессивной маркетинговой политики компании. На самом же деле устройство, работающее в режиме близком к короткому замыканию, не может беречь энергию, это противоречит законам физики.
Малый внутренний объем является не только плюсом, но и минусом. Дело в том, что электрокотлы для отопления будут экономичными только в том случае, если есть возможность использовать тепловую инерцию воды или другого теплоносителя.
Для этого сначала доводят температуру до оптимального значения, используя пиковые значения потребляемой мощности, а потом снижают ее до минимума, потребного для поддержания заданного режима работы. Если воды мало и ее естественная циркуляция в объеме теплового генератора невозможна, использовать этот прием не удастся.
Котлы Галан электродного типа в системе отопления
Но изменение количества подаваемой к котлу энергии — другая проблема. Это можно сделать, например, закрыв часть поверхности электрода фторопластовой пластиной — решение, использующееся во многих электрических водонагревателях. Снижается сила тока, уменьшается и количество «наматываемых» киловатт-часов.
Электродные котлы «Галан» регулируются путем рассеивания мощности в блоке регулировки температуры. Фактически количество потребляемого им электричества остается неизменным, подает он в систему теплоноситель температурой в 85 или 60 градусов.
ТЭНовые отопительные котлы «Галан» регулируются так же, а ступенчатая регулировка возможна лишь при самостоятельном вмешательстве в конструкцию. Решением может быть параллельная установка нескольких маломощных котлов, благо, что размеры позволяют это делать без труда. Однако сомнительно, что устройство, постоянно работающее на пике мощности, может быть экономным.
Большие опасения вызывает и то, что по трубам и радиаторам будет течь жидкость, через которую пропускали электрический ток немалой силы. Правила эксплуатации электроустановок прямо запрещают подключать заземляющий контур прибора к водопроводным и канализационным магистралям.
Можно сколько угодно спорить о том, что «здесь не тот случай», но на практике лучше исключить всякую возможность прямого контакта с электричеством. Не зря электрокотел такого типа не рекомендуют подключать к системам «теплый пол» с медными трубами, а также использовать для обогрева теплиц.
Нельзя не похвалить производителя за «предприимчивость»: для этих котлов рекомендуется использовать только фирменный теплоноситель, продаваемый им же. Для него дело оказывается беспроигрышным, а насколько это удобно пользователю электрокотла «Галан» выяснится только после нескольких месяцев эксплуатации. По крайней мере, отбирать воду для технических нужд из стояков отопления точно не получится.
Преимущества и недостатки
У электродных котлов отопления есть свои сильные и слабые стороны
На них следует обращать повышенное внимание, если имеется возможность выбора отопительного оборудования на разных видах топлива
Пока газовые котлы отопления считаются наиболее экономичными, хотя само оборудование достаточно дорогое. Но не все дома подключены к магистральному газопроводу, из-за чего размышлять над установкой газового котла многим не приходится.
Твердотопливные, электрические и электродные котлы — вот основные конкуренты, когда возможность подключить газовый агрегат отсутствует.
И чем у своих конкурентов может выиграть электродный котел? К его основным преимуществам можно отнести такие моменты.
- Доступность. Среди всех представленных на рынке котлов, электродные модели являются наиболее доступными. Другой вопрос — стоимость эксплуатации. Все же пока газ дешевле электричества.
- КПД. Коэффициент полезного действия у электродных котлов Галан достигает 98 процентов, что является внушительным показателем на фоне конкурентов. Некоторые модели альтернативных агрегатов с большим трудом дотягивают до 80 процентов.
- Экономичность и возможность ее повышения. Сами по себе электродные котлы Галан считаются экономичными, о чем свидетельствуют множественные отзывы потребителей. Но на этом предел экономичности не заканчивается. Соблюдая определенные рекомендации при монтаже и эксплуатации, уровень экономичности котла можно поднять на 60 процентов.
- Компактные размеры. Галан не займет много места, поскольку его габариты незначительные. Устройство, мощность которого составляет 6 кВт, имеет массу в чуть более 1 килограмма.
- Интегрируемость в готовые системы отопления. Если дом большой, а имеющейся мощности не хватает, на помощь системе отопления может прийти электродный котел. Он просто подключается к оборудованию, повышая его производительность.
Схема подключения котла Галан
Имеют ли котлы Галан недостатки? Конечно. Каждый тип котлов отопления отличается своими сильными и слабыми сторонами. Если говорить про минусы электродного котла, то к ним следует отнести:
Чувствительность к перепадам электросети. Если возникают постоянные скачки напряжения, со временем это способно негативно повлиять на состояние защиты и всей начинки агрегата. Бороться с таким недостатком не сложно. Для этого к системе отопления подключается стабилизатор напряжения. Его цена составляет от 2,5 тысячи рублей. Но лучше выбирайте эффективные, более дорогие модели, чтобы гарантировать стабильную работу электродного котла Галан; Повышенные требования к качеству теплоносителя. Выбирайте только качественную дистиллированную воду или специальный антифриз. Для большого дома антифриза потребуется достаточно много, потому это дополнительные затраты. Но учитывая все преимущества подобных электродных котлов и их доступную стоимость, потратить деньги на покупку антифриза вполне возможно; Грамотность подключения и эксплуатации
Крайне важно выполнить подключение электродного котла строго по инструкции, а также придерживаться важных рекомендаций от Галан при эксплуатации оборудования. Если этого не делать, эффективность, производительность и эксплуатационный срок котла серьезно пострадают
Электродные отопительные установки — это новое имя на рынке. Они еще нуждаются в усовершенствовании, но нынешнее положение вещей заставляет потребителей серьезно задуматься о выборе в пользу электродных моделей.
Обязательно прочтите эти материалы:
- Типы паровых котлов
- Электродные котлы своими руками
Как вам статья?
Мне нравитсяНе нравится
принцип работы, виды электрокотлов, достоинства и недостатки электродных котлов
К подбору электрокотла, который будет обеспечивать тепло в холодное время, нужно подходить серьезно. Среди многообразия производителей электрических котлов можно выделить отечественную фирму Галан, которая производит оборудование высокого качества. Рассмотрим подробнее, чем примечательны котлы Галан.
Электрокотлы Галан: основные сведения
Электронные котлы Галан для отопления привлекают к себе внимание как продукция высокого качества с надежными характеристиками и небольшими габаритами. Стоит сказать, что столь замечательные агрегаты выпускает одноименная семейная фирма, находящаяся в России. Свой бизнес это семейное предприятие начало в 1994 году и за последующие годы снискало славу и уважение
Свой бизнес это семейное предприятие начало в 1994 году и за последующие годы снискало славу и уважение
Стоит сказать, что столь замечательные агрегаты выпускает одноименная семейная фирма, находящаяся в России. Свой бизнес это семейное предприятие начало в 1994 году и за последующие годы снискало славу и уважение.
Котлы Галан нагревают теплоноситель не за счет нагревания тэна, а путем пропускания через него электричества. К тэнам подключены электроды, которые находятся под напряжением. Они и осуществляют непосредственный контакт с теплоносителем и нагревают его.
Основной частью электрокотла является ионизационная камера, в которой происходит базовый нагрев. Сама камера имеет небольшие размеры. Из-за резкого разогрева давление теплоносителя возрастает до 2 атмосфер. Благодаря такому эффекту агрегат может выполнять функцию насоса.
Электрический агрегат для отопления состоит из:
- теплообменника;
- бака с тэнами;
- блоков регулирования и управления.
Теплоносителями в электрокотлах может быть либо вода, либо антифриз. Лучшим теплоносителем является специализированная жидкость под названием Аргус-Галан.
Работа этого электронного оборудования для отопления не отличается от работы подобных устройств других производителей. Вода нагревается в генераторе, а потом протекает по главной разводке трубопроводов и попадает в радиаторы. Здесь она отдает свое тепло и воздух в помещение нагревается.
Кроме обогрева помещения электрический агрегат Галан может обеспечить дом горячей водой для хозяйственных нужд. Большинство устройств Галант снабжены внешними накопительными бойлерами.

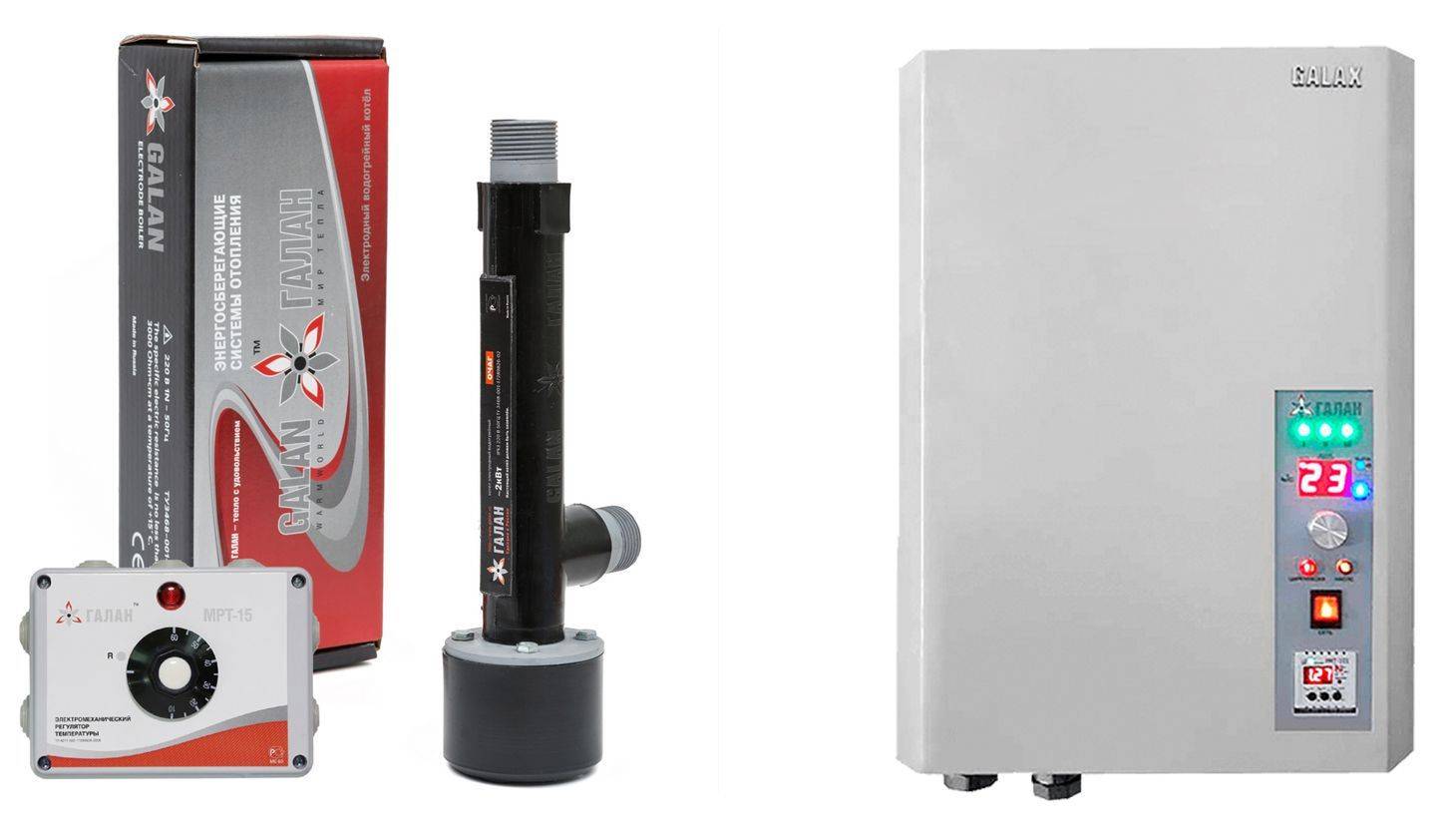

Виды электрических котлов Галант
Электродные котлы Галан для автономных отопительных систем выпускаются нескольких типов.
Электрические котлы серии Очаг
- Очаг-2;
- Очаг-3;
- Очаг-5;
- Очаг-6.
У электрических котлов этой серии мощность небольшая (от 2 кВт. до 6 кВт.). В основном применяются для обогрева помещений с малым объемом 80–250 куб. м. Вес котла около 1 кг.
Агрегаты этой серии имеют следующие размеры:
- длина: 25–33.5 см.;
- диаметр около 35 мм.
Электродный агрегат работает от сети с напряжением 220 вольт.

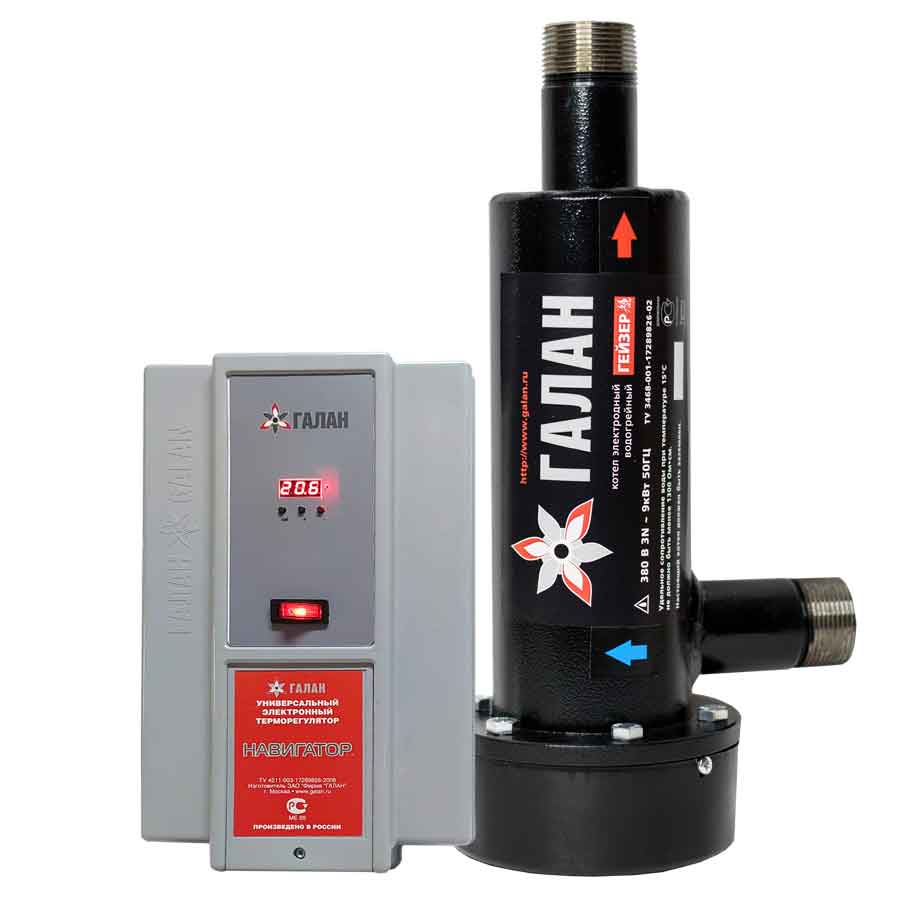

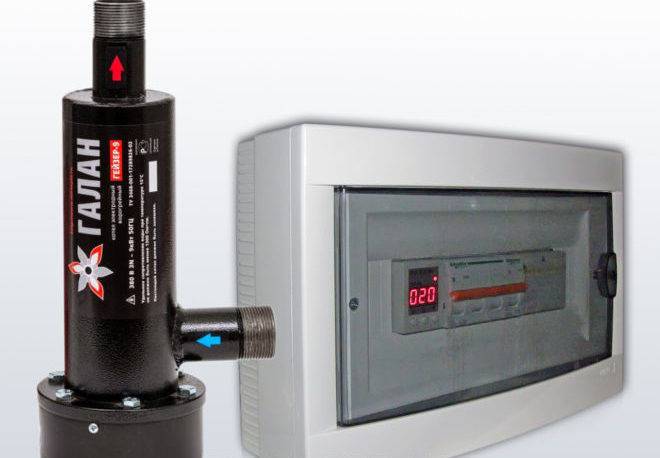

Электродные котлы Галан серии Гейзер
- Гейзер-6;
- Гейзер-9.
Галан. Электродные котлы серии Вулкан
Вес котлов составляет 5.7 кг. Имеют мощность 25 кВт. Могут обогревать помещение объемом до 850 куб. м. Питаются от трехфазной электросети напряжением 380 вольт.
Электрические котлы Галант серии СЭЛС
Модели этой серии считаются самыми крупногабаритными. Агрегат применим как в жилых домах, так и в коттеджах. Работает от трехфазной сети. Может работать лишь в системах отопления замкнутого типа.
Агрегат снабжен автоматикой. В оборудовании имеются три ступени мощности, которые регулируются вручную. Имеется возможность подключить циркуляционный насос. Управлять агрегатом для отопления этой серии удобно и просто.
Оборудование имеет мощность 9–27 кВт и вес около 17 кг.
Плюсы и минусы электрических котлов Галан
- Для установки электрические котлы Галан не требуют каких-то дополнительных расходов, только лишь на приобретение источника тепла.
- Установка агрегатов обойдется дешевле, чем монтаж жидкотопливных устройств.
- Электрические агрегаты Галан неприхотливы, они не нуждаются в чистке и постоянном обслуживании.
- Это безопасное и экологически чистое оборудование. При работе не выделяет запахов.
- Не нуждаются в монтировании дымовой трубы.
- Отопительные агрегаты обладают небольшим весом и умеренными габаритами. Для установки котла не требуется отдельное специализированное помещение.
- Монтаж устройств Галан можно произвести собственными руками.
- Это пожаробезопасное оборудование.
К минусам устройств фирмы Галан можно отнести:
Заключение
Оборудование Галан для отопительных систем в последнее время становятся все популярнее. И это не удивительно, так как устройства имеют отличные характеристики как технические, так и эксплутационные.
Подготовка теплоносителя и запуск котла Галан
Для отопительных котлов Галан нужен специальный теплоноситель, с обычной водой они не работают, так как ее сопротивление недостаточно сильное. Чтобы повысить сопротивление в воду добавляют пищевую соль. На 100 л дистиллированной воды нужно 5-8 мг соли (край чайной ложки). Соль разбавляется в небольшом количестве воды и заливается в общий контур.
Затем включается циркуляционный насос, который перемешает теплоноситель до однородной структуры. Проверить правильность подготовки теплоносителя можно токовыми клещами. Показания должны совпадать с табличными значениями, указанными в паспорте котла. Если напряжение слишком высокой, нужно сделать воду менее соленой, если напряжения недостаточно – можно досолить. Не стоит торопиться с внесением изменений, так как система полностью стабилизируется только спустя трое суток.
Помимо соленой дистиллированной воды, в качестве теплоносителя можно использовать незамерзающую жидкость, которую выпускает производитель котлов Галан. Это специально разработанный теплоноситель, который не замерзает до -40 градусов.
Вопрос отопления стоит остро для любых построек и помещений. Для этих целей используется множество приспособлений, но все же неоспоримыми преимуществами обладают электрические котлы и системы. Электрический котел галан является отличным помощником в этом вопросе. Российская фирма «Галан» основана более 25 лет назад, и изначально выпускала только электродные нагреватели. Сейчас в ассортимент добавлены еще и ТЭНовые.
Эксплуатационные параметры оборудования
Производитель электрокотлов Галант постоянно улучшает собственные технологии и модернизирует оборудование. Выпускаемые изделия для отопления жилых площадей отличаются небольшими размерами, эффективно справляются со своими функциями. Для их производства используются исключительно высококачественные материалы, устойчивые к коррозии.
Электронный котел Галант технические характеристики:
- напряжение — 220/380 В (50 Гц);
- мощность в зависимости от модели изделия — от 2 до 25 кВт;
- электроток для разных моделей — от 9,2 до 37 А;
- отапливаемая площадь — от 20 до 250 м кв.;
- удельное сопротивление при использовании в качестве теплоносителя воды — от 3 до 32 кОм/см кв., температура 150ºС;
- теплоноситель, рекомендуемый производителем, — специальная жидкость «Аргус-Галан».
В комплект поставки электронного котла Галант дополнительно входят электронные и механические регуляторы. Стоимость изделий зависит от их комплектации и мощности.
История фирмы
Но удивительно то, что фирма свою первую модель электрического котла Галан выпустила только через два года, то есть, в 1994 году. И сразу же стало ясно, что компания на правильном пути. Почему?
- Появилась возможность с помощью таких котлов снизить удельный расход мощности отопительной установки. Кстати, котлы Галан бывают одно- и двухконтурными. И в обоих случаях понижение чувствительное. При сравнении с другими теплогенераторами экономия по мощности составляет 30-40%. Очень даже неплохой показатель в категории «технические характеристики».
- Небольшие габариты электрокотла Галан и его превосходные технические характеристики позволяют быстро и без проблем установить прибор в любом помещении. Особенно это отметили рабочие, которые работают в удаленных от цивилизации местах. К примеру, на железнодорожных переездах, в сторожках, удаленных складах.
- То же самое можно сказать, если возникают нестандартные ситуации в регионах. Особенно во время стихийных бедствий. Во-первых, они небольшие, а, значит, занимают мало места в процессе перевозки. То есть, одна машина может привести в разы больше агрегатов, чем других видов. Во-вторых, один котел может обеспечить теплом и горячей водой достаточно большой дом. В-третьих, на сегодняшний день – это самый дешевый вариант.
- Достаточно большой разброс мощности предлагаемых моделей – от 3 кВт до 50 кВт. Самым мощным электрическим котлом Галан можно обогреть дом площадью 600 кв.м.
Электродные котлы
Говоря об электрических аналогах, необходимо отметить, что компания-производитель предлагает две модели:
- С ТЭНовым нагревательным элементом. Сюда относятся модели Галан-Очаг (Гейзер и Вулкан) Турбо.
- С электродными нагревателями. Это модели «Очаг» с мощностью от 3 до 6 кВт. Гейзер – 9-15 кВт. Вулкан – 25-50 кВт.
Отношение к электродным котлам Галан Очаг было непростым. Самая маломощная модель до 3 кВт, которую фирма выпустила в 1998 году, сразу же завоевала популярность. Опять-таки небольшие габаритные размеры, отличные технические характеристики и невысокая цена сыграли свою роль.
Но требования потребителей росли, у этого небольшого электродного котла Галан не хватало мощности обеспечить теплом большие загородные дома. А они в те времена стали расти, как грибы после дождя. Поэтому в 1999 году фирма выпустила марку электродных котлов «Галан-Очаг 5», мощность которого была 5 кВт. Ее хватало, чтобы обогреть дом площадью до 100 кв.м.
Дальше – больше. Строительный бум захлестнул Россию. Каждый старался построить дом больше и выше, чем у соседа. Поэтому потребность в мощных электродных котлах Галан только росла. И производитель предоставил такую возможность. На свет появились модели Гейзер и Вулкан.
В 2011 году изменился и внешний вид электродного котла Галан Очаг. Его «одели» в пластиковую рубашку. Это улучшило электро- и теплоизоляцию отопительного агрегата.
ТЭНовые котлы
В модельной линейке ТЭНовые котлы компании «Галан» занимают не последнее место. Сегодня производитель предлагает две категории, это модели:
- Стандарт. Сюда входят вышеупомянутые марки Гейзер и Вулкан.
- Люкс. Сюда также входит две марки: Стэлс и Галакс.
Их отличия от электродных котлов Галан – присутствие ТЭНа, как нагревательного элемента. Хотелось бы заметить, что это более простая конструкция, но ее технические характеристики ничуть не ниже электродных аналогов. Особенно хотелось бы отметить модель Очаг Турбо:
- Во-первых, у нее три ступени мощности, что позволяет сокращать нагрузки на питающие сети. А это, как показывает тестирование, 20% экономии электроэнергии.
- Во-вторых, эти котлы могут работать от сети переменного тока напряжением 220 вольт или от трехфазной сети напряжением 380 вольт. Это очень удобная комбинация.
- В-третьих, по желанию потребителя котлы могут комплектоваться электронными блоками управления или электромеханическими. Это не только критерий удобства, но и разная цена отопительного прибора.
- В-четвертых, прямо в заводских условиях все провода подключаются сразу (питающий и заземление). Это создает удобные условия проведения монтажных работ.
Популярные модели котлов
Выбирая электрокотлы Галан для отопления частного дома, необходимо ознакомиться с популярными моделями. В их число вошли малогабаритные котлы, предназначенные для обогрева малогабаритных зданий и помещений.
Самые популярные модели котлов Галан: Очаг-3, Гейзер-9 и Очаг Турбо
Электрокотел «Галан ОЧАГ-3» представляет собой электрический электродный котел мощностью 3 кВт. Максимальная обогревая площадь составляет 30 кв. м, чего вполне достаточно для малогабаритного жилья. Питание котла осуществляется от однофазной электрической сети, максимальная сила тока в цепи составляет 13,7 А. Для управления данным электрокотлом используется выносной пульт управления. Вес устройства составляет всего 1,5 кг.
Для обогрева более крупных построек применяются электродные котлы «Галан ГЕЙЗЕР-9». Их мощность составляет 9 кВт, а для питания используется трехфазная электросеть. Вес устройства составляет 5 кг. Несмотря на свою высокую мощность, котел отличается небольшими габаритами. Тип монтажа – напольный, максимальная сила тока по каждой фазе – 13,7 А.
Среди ТЭНовых котлов наибольшим спросом пользуются модели «Галан ОЧАГ ТУРБО 3» и «Галан ОЧАГ ТУРБО 4,5». Их мощность составляет 3 и 4,5 кВт, питание осуществляется от однофазной или трехфазной электросети. Для управления котлами используются внешние пульты управления, приобретаемые отдельно. Максимальное давление в контуре отопления составляет 3 бар. В зависимости от используемой модели, максимальная отапливаемая площадь составляет от 30 до 45 кв. м.
Электродные котлы
Как это работает
Фирменный бренд
Схема нагрева теплоносителя
На практике отопительный котел ГАЛАНТ представляет собой ёмкость с двумя полярными электродами и двумя отверстиями для входа и выхода теплоносителя (чаще всего отопители имеют цилиндрическую форму).
Сетевое напряжение для прибора, в зависимости от его модификации, может быть:
- либо 220В;
- либо 380В.
Но в любом случае частота тока остаётся равной 50Гц, и эта цифра приведена неспроста. Получается, что принцип нагрева здесь основан на замыкании цепи, точно так же, как и в случае с ТЭНом, только там перемычкой служит нихромовая спираль, а здесь – сам теплоноситель.
Когда теплоноситель проходит через ёмкость, то полярность электродов меняется по 50 раз в секунду. Следовательно, ионам тоже приходится менять направление движения с той же частотой. От такой скорости температура жидкости поднимается, то есть, говоря языком физики, происходит процесс её ионизации (не электролиза, как думают некоторые).
Электродные котлы. Фото
Для тех, у кого вызывает тревогу погруженный в жидкость электрод (как бы током не ударило!) можно сказать, что инструкция по технике безопасности исключает такую возможность и вот почему.
Ток, как известно, проходит по пути наименьшего сопротивления, а этот путь находится как раз между двумя окончаниями стержней и никак не может влиять на жидкость в отопительном контуре за исключением её нагрева. Также можно успокоить тех, кто боится пожара в случае протечки ёмкости нагревателя – в случае утечки жидкости цепь между электродами размыкается и система, естественно, отключается.
Категория измерения | Возможность применения котлов по названиям | |||||||
Очаг 2 | Очаг 3 | Очаг 5 | Очаг 6 | Гейзер 9 | Гейзер 15 | Вулкан 25 | ||
Размеры помещения в м куб (м3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
Потребляемая мощность номинальная (кВт) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
Напряжение номинальное (В) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
Средний расход электроэнергии при достаточном утеплении помещения (кВт/час) | 0,5 | 0,75 | 1,25 | 1,5 | 2,5 | 4 | 6,6 | |
Максимальная сила тока каждой фазы (А) | 9,1 | 13,7 | 22,7 | 27,3 | 13,7 | 22,7 | 37,5 | |
Номинальная сила тока для автоматики в электромеханическом варианте (А) | 10 | 16 | 25 | 32 | 3 по 16 | 3 по 25 | 3 по 40 | |
Сечение медного провода (мм2) | 220В | 4 | 4 | 4 | 6 | – | – | – |
380В | – | – | – | – | 4 | 4 | 6 | |
Необходимое (рекомендуемое) количество теплоносителя в системе отопления (л) | 20 – 40 | 25- 50 | 30 – 60 | 35 – 70 | 50 – 100 | 100 – 200 | 150 – 300 | |
Внутренний диаметр (ДУ) патрубков на входе и выходе теплоносителя в котле (мм) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
Длина агрегата (мм) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
Масса агрегата (кг) | 0,85 | 0,9 | 1,05 | 1,1 | 5,0 | 5,3 | 5,7 |
Используя настоящую таблицу, вы сможете подобрать модификацию котла для своего дома
Подключение
Стандартное подключение: 1- отопитель любого типа; 2 – шаровый вентиль; 3 – насос; 4 – сетчатый фильтр; 5 – спусковой кран; 6 – расширитель; 7 – арматура автоматики; 8 – защита
На верней схеме вы видите, как отопительный электрический котел ГАЛАН подключается к радиаторному контуру отопления. Всё очень просто – главное, чтобы вы правильно рассчитали соотношение мощности самого котла и потребностей системы, но это сделать легко – в паспорте радиаторов и в паспорте котла вы всегда сможете прочесть эти данные. Но не следует также забывать о том, что, прежде всего, вам нужно подсчитать нужную мощность для помещения.
Схема подключения для тёплого пола: 11 – отопительный контур; 12 – автоматика контура; 13 – термостат для комнаты; 14- клапан с сервоприводом; 15 – терморегулятор и обратный клапан врезаны в байпас
При подключении системы тёплого пола обязательно промойте её и желательно, чтобы это был ингибитор “Проектор” – если там раньше стоял другой отопитель, то в контуре обязательно есть соли, которые не позволят вам скорректировать плотность жидкости для настройки котла. Заправку системы обязательно нужно производить дистиллированной водой.
Смежное подключение радиаторов и тёплого пола
Также, вы можете подключить своими руками двухконтурную систему – радиаторы и тёплый пол, где монтаж котла производится аналогично двум верхним установкам. Но эти контуры нуждаются в разной температуре теплоносителя, поэтому в трубе подачи на тёплый пол врезают трёхходовой клапан (10). Этот прибор будет автоматически сбрасывать горячую воду в трубу возврата при достижении достаточной температуры в системе тёплого пола.
Как осуществляется нагрев
Чтобы определиться с выбором отопительного оборудования, необходимо четко представлять, как работает тот или иной котел. В агрегатах компании Галан нагрев теплоносителя осуществляется за счет прохождения через тэны электрического тока. В отопительном оборудовании другого типа нагрев теплоносителя осуществляется путем нагрева самого тэна. Это не совсем экономично. Как показывают отзывы владельцев, контакт с теплоносителем происходит через подключенные к тэнам электроды, которые находятся под напряжением.
В электрокотлах Галан электроды меняются полюсами около 50 раз в течение секунды. Подключены эти детали к переменному напряжению. Благодаря быстрой и попеременной смене полюсов, ионы теплоносителя, находящиеся в разряженном состоянии, начинают хаотично перемещаться. Иными словами, в различных направлениях. Подобные колебания всегда сопровождаются высвобождением достаточно большого количества энергии. Это явления вызывает повышение температуры. При этом участие нагревательного элемента необязательно.
Как показывают отзывы, ионизационная камера является основным элементом отопительного оборудования Галан. Именно здесь и протекает базовый нагрев. Сама по себе камера небольшая по размерам. Стоит отметить, что при резком разогреве теплоносителя происходит повышение давления почти до двух атмосфер. Это позволяет нагревателю выполнять функции не только основного нагрева, но и насоса.
