Кованые гаражные ворота под старину своими руками: Пошаговая инструкция

Горизонтальная задвижка

Этот вид самодельного запорного механизма встречается наиболее часто, так как эта конструкция наиболее простая. По принципу действия она похожа на большой шпингалет. В заводском варианте такая конструкция состоит из корпуса, в котором расположен запирающий штырь, и ответной планки, в которую штырек заходит и запирает калитку. Амплитуда движения механизма ограничивается маленьким штырьком, который выполняет функцию ручки. При сборке механизма вначале бегунок вставляется в корпус, затем в отверстие, расположенное на нем сбоку, вкручивается штырек-ручка. После монтажа корпуса задвижки на створке калитки, на опорной стойке крепят ответную планку.

Вариантов исполнения такой конструкции масса. Она может быть с круглым запирающим штифтом или с плоским, сделанным из пластины. Как правило, в плоских защелках предусмотрена возможность фиксации в закрытом положении на ключ при помощи навесного замка. Для этого внешний край запирающей пластины загнут под углом 90 градусов. В этом отгибе сделано отверстие. Аналогичное ушко имеется и на крайней скобе корпуса. При закрывании ушки пластины и скобы сдвигаются, отверстия совмещаются и в них продевают скобу навесного замка.

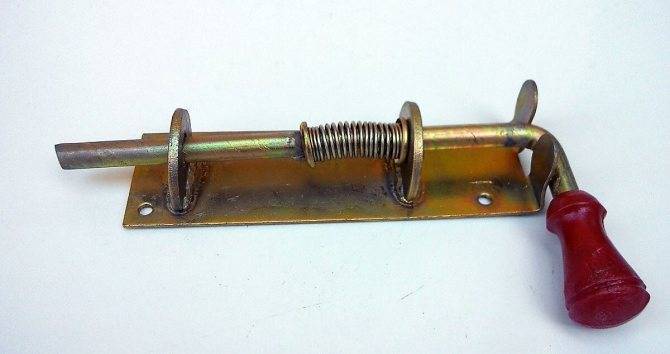

Плоская щеколда и круглая подпружиненная задвижка

Круглые засовы часто делают подпружиненными. Такие конструкции удобны тем, что нужно выполнять только закрывающие движения, а закрывается механизм сам под действием пружины. Такая пружина одевается на запирающий штифт. Для упора пружины на штифт устанавливают стопор со стороны закрывания. Упором пружины с другой стороны служит крайняя скоба корпуса, в которой ходит штифт.

Изготовление своими руками

Изучив механику такой конструкции ее легко изготовить своими руками. Самый простой вариант – это задвижка на калитку ворот своими руками из круглого прутка и трубы. Внутренний диаметр трубы должен быть таким, чтобы пруток свободно в ней двигался, но без люфта. Болтающимся штифтом будет трудно попадать в ответную часть при закрывании калитки.

Если ворота сделаны из металла, можно приступать к установке сразу. Вначале трубу прикладывают горизонтально на створке с внутренней стороны по ребру жесткости. Ее приваривают так, чтобы небольшой отрезок выступал за створку со стороны притвора. Трубу прихватывают в двух местах: на стойке со стороны притвора и у самого края.

Затем калитку закрывают, и выступающий отрезок трубы приваривают к опорной стойке.

После этого работают болгаркой. Трубу разрезают по линии притвора. На отрезке со стороны калитки обрезают внутреннюю часть трубы между двумя точечными сварками. Так получаются три соосных кольца: два на створке и одно на стойке.

Самодельная круглая задвижка

Теперь остается вставить в кольца круглый прут. Между двумя кольцами на калитке к пруту приваривают штырек, который будет выполнять функцию ручки и ограничителя хода. Затем запирающий штифт устанавливают в крайнее положение «открыто» и со стороны притвора обрезают болгаркой лишний выступающий отрезок. Точно так же подрезают излишек прута в положении «закрыто».

Вариант самодельного калиточного запора:

Для деревянных ворот такой запор изготавливается аналогичным способом, только понадобится металлическая пластина, на которой монтируется весь механизм. В этой пластине сверлятся отверстия, и через них задвижка крепится к деревянной створке и столбу.

Выполнение работы

Схема установки столбов

Ворота деревянные своими руками делаются в следующем порядке:

• Устанавливаются столбы.
• Затем необходимо придать им нужную длину. После этого сделайте 2 ямы на расстоянии, обозначенным ранее. Глубина таких ям должна составлять примерно 1 метр. Исходите из следующего принципа: от глубины поставленных опор зависит устойчивость и долговечность целой установки.
• Чтобы избежать проблем со стойкостью установки, вы можете засыпать в углубления щебень и утоптать дно.
• Если вы хотите избежать последующее гниение, то можете воспользоваться балками из дерева. Для этого тщательно обработайте часть балки, которая отправиться в землю, такими средствами, как мастика битумная или эпоксидная смола. После обработки вы можете начинать устанавливать опорные столбы, фиксируя вертикаль с помощью уровня и засыпая ямы щебнем.

Ассортимент изделий

По способу исполнения различают калитки с коваными элементами:

• открытые. Это решетчатые ограды, предоставляющие практически полный обзор участка с улицы. За счет этого они выглядят легкими, ажурными;
• закрытые. Сплошные секции, отличающиеся большими габаритами и весом. Их основание может быть выполнено из листового металла или мелкой сетки.

По размерам различают изделия:

• входные — простые кованые калитки шириной до 1,5 м;
• въездные — полотна наподобие ворот, в которые проходят транспортные средства.

По высоте входные конструкции могут быть:

• низкими (до 1 м);
• средними (до 1,8 м);
• высокими (от 1,8 м).

Рекомендация: не следует делать полотно слишком габаритным — это приведет к быстрому износу фурнитуры (замка, петель).

По дизайну различают изделия:

• стандартные. Это калитки прямоугольной формы, отличающиеся своей простотой и лаконичностью. Они имеют ровные, строгие линии, минимум декора. Их основные свойства — защита участка, практичность;
• арочные, верхняя часть которых оформлена в виде дуги;
• эксклюзивные. Это красивые кованые калитки, которые изготовляются по индивидуальному эскизу и часто имеют большое количество декоративных элементов, узорчатых вставок.

По материалу изготовления различают калитки:

• полностью кованые, состоящие исключительно из металлических деталей;
• комбинированные, сочетающие в себе разные элементы. Ковка выгодно смотрится на фоне дерева, кирпичного или каменного основания.

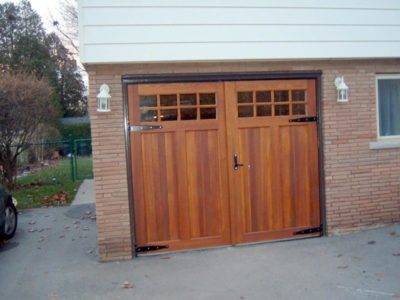

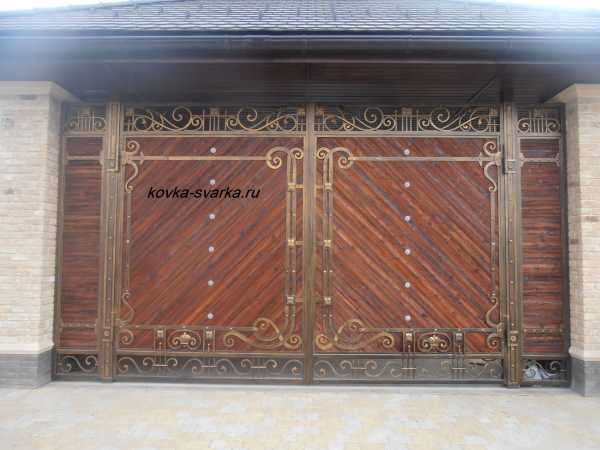

Как оформить поверхность дерева под старину

Отделка дерева под старину, в так называемом стиле ретро, набирает все большую популярность в дизайне загородных домов, особняков и, конечно же, прилегающих к ним гаражных ворот.

Для придания воротам стилистики «под старину» необходимо следовать определенному стилю и проверенным методикам:

1. Внешняя сторона ворот может быть обработана морилкой, для видимого состаривания поверхности и придания ей более темного цвета.
2. Ворота могут снабжаться массивными коваными изделиями в виде различных старинных петель, заклепок, крепежей.
3. Дополнить изделие могут дизайнерские вещицы в виде антуражных ручек для гаражных ворот и калитки.

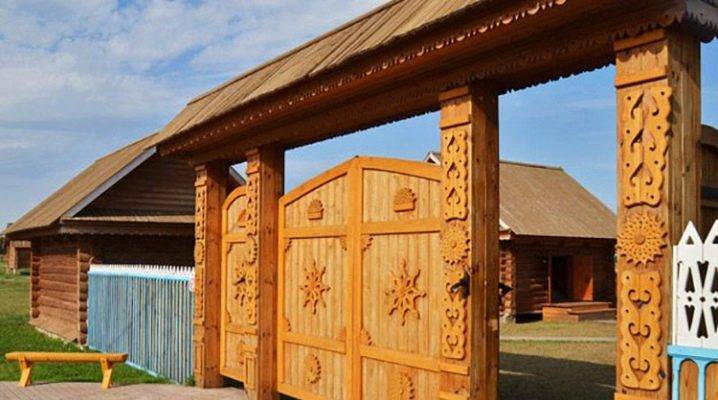

Здесь также пригодится такой вид искусства, как резьба по дереву, или уже готовые материалы с налетом старины.

Применение монтажной регулировочной пластины сильно упрощает монтаж ворот

Для монтажа ворот необходимо:

• Насадить роликовые тележки на монтажную пластину, сделав высоту одинаковой и средней на всех шпильках. Верхние гайки при этом не затягивать сильно.
• На фундаменте необходимо отметить положение монтажных пластин. Для этого от того края швеллера, который ближе к проему отмеряется 150 мм и проводится перпендикулярная его длине линия. Это будет касательная к краю первой монтажной пластины.
• Для нахождения положения второй опоры надо измерить общую длину ворот и вычесть из нее 100 мм. Полученное расстояние надо отложить от начала ответного столба параллельно линии ворот до швеллера. В этом месте проводится перпендикуляр, который и будет касательной ко второй монтажной пластине.

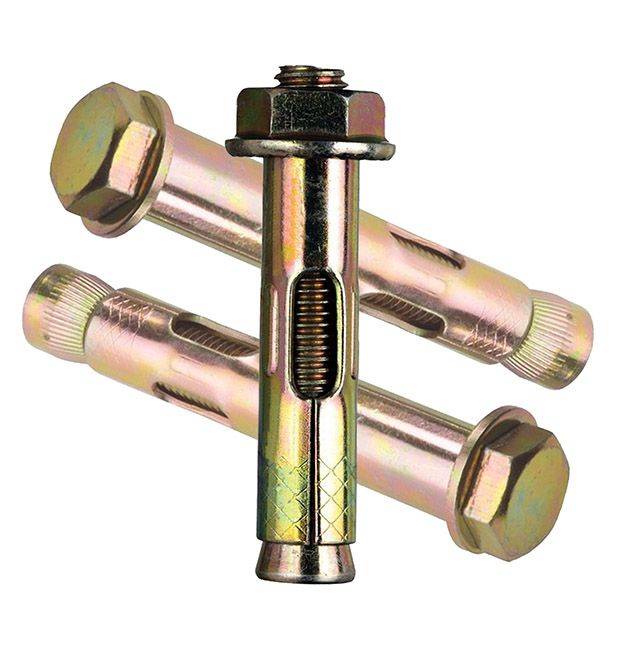

• Если несущая способность столбов хорошая и в них хорошо будут крепиться анкерные болты, то применение дополнительных металлических столбов необязательно. Если же нет, то по ранее заготовленным закладным вертикально приваривается профильная труба по высоте равной высоте ворот плюс 200 мм, сечением 40*40*2 мм. На опорном столбе она может привариваться вплотную к краю, а на ответном – на расстоянии 20—50 мм от края столба.

Виды ворот из профильной трубы, их достоинства и недостатки

Выбор того или иного типа ворот из профильной трубы напрямую зависит от многих факторов: типа территории и особенностей ее использования; наличия различных хозяйственных построек; личных требований к декоративной отделке забора и ворот.

Механизм раздвижных ворот

Различают два основных типа ворот:

1. Откатные – такими воротами удобно оборудовать участок, на который часто въезжают автомобили. Откатные ворота оборудуются дополнительной автоматикой, позволяющей легко и быстро открыть въезд во двор или гараж, не покидая салона автомобиля. Откатные створки никогда не травмируют автомобиль даже при самом сильном порывистом ветре; не требуется расчищать большие территории от снега, чтобы открыть ворота в особенно снежные зимы. Конструкция отличается высокой прочностью, долговечностью. Единственный минус в конструкции откатных ворот – отсутствие калитки. Что касается изготовления створок своими руками, то выполнить самостоятельно допускается лишь малую часть работ – створки приобретаются обычно в полной заводской сборке.
2. Распашные – эти ворота не отличаются сложной конструкцией, поэтому их изготовление под силу любому мастеру. Ворота могут быть оборудованы калиткой. Для распахивания створок необходимо достаточно много свободного места, поэтому следует следить за чистотой дорожного покрытия, вовремя производить зачистку выпавшего снега. Распашные ворота не удается полностью автоматизировать. Данный тип ворот отличается монументальностью поэтому следить за качеством работ по установке и бетонированию столбов требуется с особой тщательностью. Минусом конструкции можно считать возможное провисание створок под собственным весом.

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

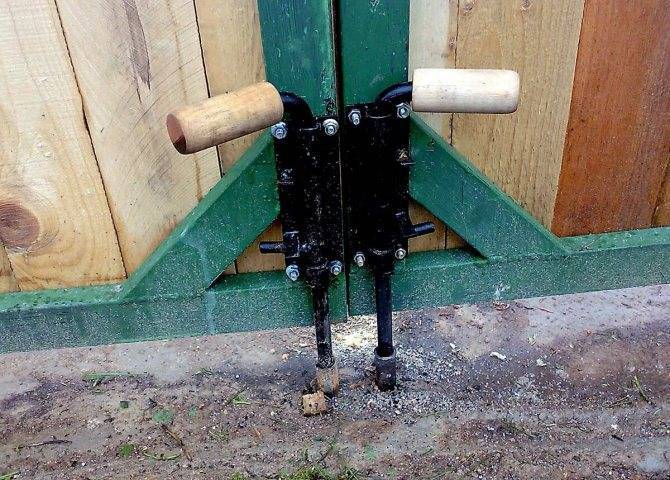

• вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
• горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

• накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
• винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
• ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
• пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;

• пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
• врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
• кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

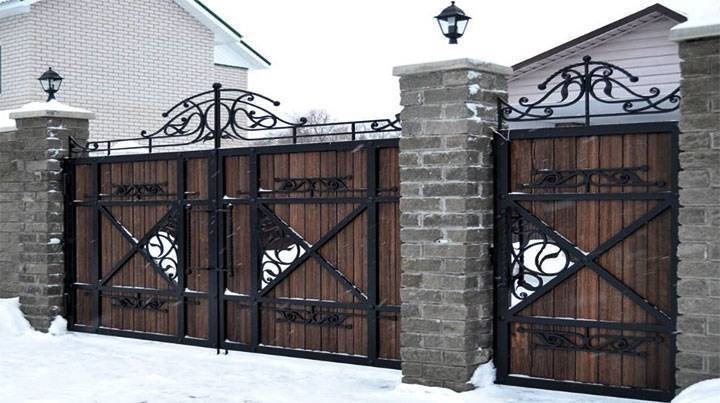

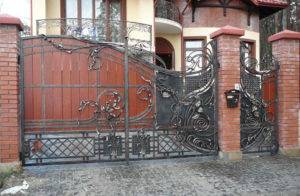

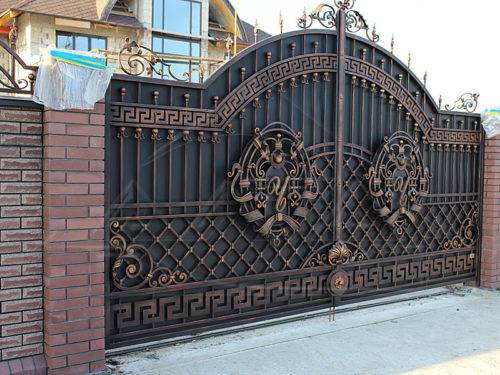

Как сделать ворота с коваными створками

Приступая к проектированию, необходимо четко оценить возможности и понять, получиться ли осилить весь объем работ самому.

Сборка своими руками

Если принято решение обойтись своими силами, то нужно составить несколько эскизов кованых ворот с разных ракурсов, рассчитать расходы, количество материалов, запастись необходимыми инструментами.

Следующий шаг – продумать тип основания. Выбирается он на этапе планировки всего забора.

Подобрать основание поможет материал в следующей статье: «Нужен ли для забора фундамент».

Вариантов столбов тоже может быть несколько. Подойдут кирпичные, каменные, металлические. С последними работать проще всего.

Каркас удобнее всего формировать из профильных труб. Заготовки нарезаются болгаркой, соединяются между собой сваркой.

Сварные швы затираются. Все металлические детали обрабатываются грунтовкой, после ее высыхания – краской.

Перечень средств для защиты от коррозии приведен здесь: «Как покрасить кованый забор».

Варианты материала для обшивки каркаса указаны ниже.

Подробную инструкцию по монтажу конструкции смотрите выше, в статьях про распашные или откатные ворота.

Основные плюсы самостоятельной сборки:

• экономия денег;
• получение навыков;
• контроль каждого этапа работ, учет остатков материала.

Минусы  –  затраченные время и силы, вероятность совершения ошибок при монтаже, соединении деталей.

Заказ у специалистов

Мастера могут сделать ворота полностью, начиная с проектирования, заканчивая финишной покраской. По желанию владельцы могут предоставить свои эскизы, схемы конструкции. Каждый из этапов работ согласовывается с заказчиком.

Главные преимущества обращения к специалистам – экономия личного времени, и при этом полученное изделие будет качественным, уникальным.

Минус – высокие финансовые расходы.

Пошаговая инструкция по сборке и установке откатных ворот

Начинать работы нужно с разметки направления движения створок. Для этого натягивается веревка вдоль будущего проезда. Если толщина секционного материала не превышает 70 мм, то дистанция от столба до веревки делается равной 70 мм. Крепится веревка на высоте 15‒20 см от земли.

С помощью такой разметки получаем ось расположения роликовых опор

Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма

Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.

У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.

Закладка фундамента

Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

1. По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
2. От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

• арматуру диаметром 12 мм;
• швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

1. К швеллеру сваркой крепят куски арматуры.
2. Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

1. Арматурой к низу в траншею опускается закладная.
2. Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
3. Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Чем зашить створки

Чтобы ворота выполняли помимо декоративной еще и защитную функцию, их обшивают непрозрачным материалом. Получается, что ковка размещается на цветном фоне. Эстетические показатели изделия только улучшаются, происходящее на усадьбе не просматривается.

Поликарбонат

Выпускается сотовым и монолитным. Для обшивки чаще берется первый вид. Это полимерные листы с ячейчастой структурой, легкие, удобные в транспортировке. Материал отлично гнется и прост в монтаже.

Зашиваем створки ворот листами поликарбоната

Поликарбонат бывает в широкой палитре цветов с разной степенью прозрачности.

Даже непрозрачный поликарбонат отлично пропускает свет, поэтому вблизи можно высаживать растения. Стоит он недорого.

Тематический материал:

• Кованый забор с поликарбонатом
• Забор на даче из поликарбоната

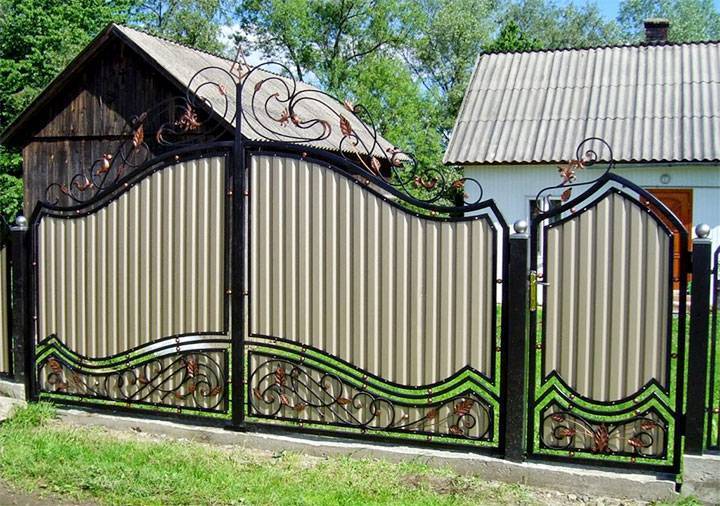

Профлист

Профилированные листы металла – популярный материал для обшивки секций, калитки, ворот. Большой выбор цветов позволяет подобрать тот, что будет гармонировать с кровлей дома или другими элементами усадьбы. Профлист прост в монтаже, долговечен, устойчив к любым воздействиям среды.

Дерево

Но экологичный материал подвержен влиянию влаги, порче насекомыми и другим воздействиям среды, поэтому нуждается в обязательной обработке.

Пользователи часто ищут:

• Как установить деревянные ворота
• Забор из камня своими руками

Инструменты и оборудование для изготовления кованых ворот

Чтобы сделать кованые ворота своими руками, кроме разнообразного инструмента понадобятся навыки работы с металлом, в том числе кузнечные. Впрочем, декоративные кованые элементы конструкции можно заказать на стороне.

Таблица: основные инструменты для сборки ворот

Наименование	Назначение
Болгарка	Разделка металла на детали и заготовки, зачистка сварных швов.
Мерительный инструмент:
Угольник слесарный	Установка заготовок под прямым углом.
Рулетка длиной 10 метров	Разметка заготовок, контроль размеров деталей и узлов.
Уровень строительный	Контроль плоскостности полотна ворот и вертикальности установки столбов.
Аппарат для сварки металла	Соединение деталей.
Молоток слесарный	Подгонка деталей, удаление окалины на сварных швах.
Струбцины	Фиксация деталей при монтаже.
Кисти малярные разных размеров	Нанесение защитного покрытия.

Изготовление и установка распашных деревянных ворот

В первую очередь определяются размеры ворот. Обычно это две одинаковые створки, хотя есть варианты с разными полотнами. Определяется ширина проема с учетом диаметра деревянных столбов, в качестве которых используют бревна или брус, трубы круглого или прямоугольного сечения, другие стальные профили. Минимальный размер сечения деревянных стоек – 30 см, стальных – 10 см.

По краям проема на одной линии выкапываются лунки глубиной не меньше 1 м, диаметром больше столбов на 10–20 см. В них засыпается песок толщиной 15 см с трамбовкой. Деревянные стойки обрабатывают битумной мастикой или закрывают рубероидом на участке длиной 1 м. Столбы устанавливают в лунки и заливают бетонным раствором.

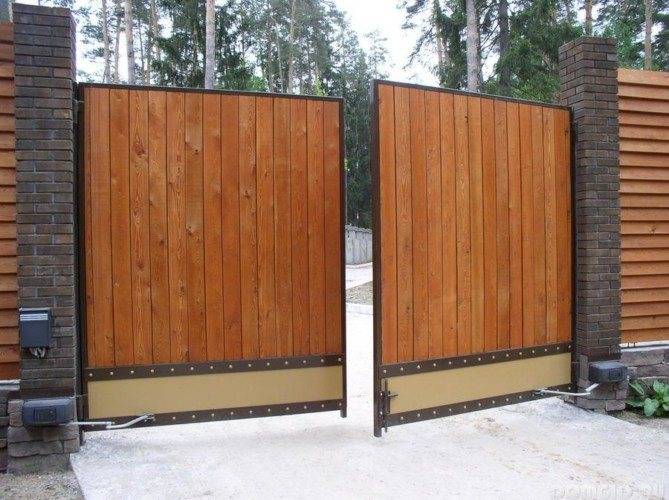

Деревянные ворота

Оригинальной альтернативой металлическим являются деревянные ворота, которые выглядят эффектно на фоне любого ограждения. При правильном изготовлении и дальнейшем уходе, такие ворота из дерева и метала прослужат очень долго , а простота ежедневной эксплуатации позволит организовать комфортный выход и вход на территорию.

Решив заказать деревянные ворота, вы также получаете следующие преимущества:

• экологичность, так как материал натуральный и не выделяет вредных испарений
• прочность и доступная стоимость по сравнению с моделями из металла
• разнообразие используемых декоров, позволяющих сделать ворота эксклюзивными
• возможность использования как распашных, так и откатных механизмов.

Компания «Альфа-Забор» предлагает вам купить ворота из дерева на металлическом каркасе  в Киеве и области по доступным ценам. Вы можете выбрать готовые варианты из нашего каталога или подготовить индивидуальный проект – квалифицированные специалисты справятся даже с самой сложной задачей. Занимаемся не только производством, но и установкой ворот. Обращаясь к нам, вы получаете качество, профессионализм, доступные цены и сжатые сроки выполнения работ.

Цена на деревянные ворота в Киеве и области

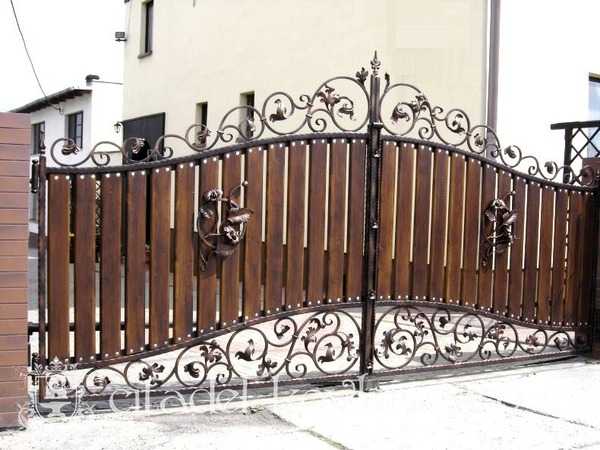

Деревянные ворота на металлическом каркасе

от 3 200 грн за 1м2

3 года

Обычно стоимость на ворота из дерева зависит от размеров изделия и особенностей декора. В расчет принимаются также используемые механизмы, фурнитура и комплектующие. Но самое главное – это вид используемой древесины.

В нашей компании можно заказать  деревянные ворота из таких пород дерева

• Сосна – материал простой в обработке, обладает высокими показателями твердости и прочности. Сосновая доска выглядит красиво и не теряет своей привлекательности.
• Ель – долговечная и удобная в процессе ухода древесина, а равномерные светлые оттенки материала выглядят презентабельно в дизайне любого ограждения.
• Дуб – наиболее долговечный и прочный вариант доски, хотя стоимость ворот из дерева такого типа выше. Однако взамен вы получаете максимальную надежность и непревзойденный внешний вид
• Лиственницы – распространенный вариант для изготовления ворот, обладающий прочностью, устойчивостью, надежностью и красивым внешним видом самый дорогой вариант

Следует отметить, что наиболее популярны хвойные породы дерева. Благодаря выделяемой смоле, материал устойчив к гниению, образования плесени и грибка.

Особенности изготовления ворот из дерева

Выбирая ворота из дерева, важно обращать внимание на только на особенности конструкции и используемых механизмов, но и варианты дополнительного декора:

• Ковка – добавит конструкции оригинальность. Особой популярностью у дизайнеров и покупателей пользуются кованые петли или ручка под старину.
• Резьба – несмотря на трудоемкость и высокую стоимость технологии, деревянные ворота с резьбой очень востребованы и служат безукоризненно десятилетиями.
• Искусственное состаривание – для этого применяются  специальные станки , щетки и лакокрасочные составы, которые придают древесине шикарный внешний вид и повышают прочность.
• Другие решения в дизайне.

Кроме того, в компании «Альфа-Забор» вы можете заказать ворота из дерева с автоматикой открывания и системой видеонаблюдения, получив не только красивое, но и функциональное изделие. Благодаря собственной производственной базе изготовление конструкций происходит в сжатые сроки, а доступные цены – позволяют экономить деньги клиента.
