Козлы для дров: чертежи устройств для максимально удобного распила

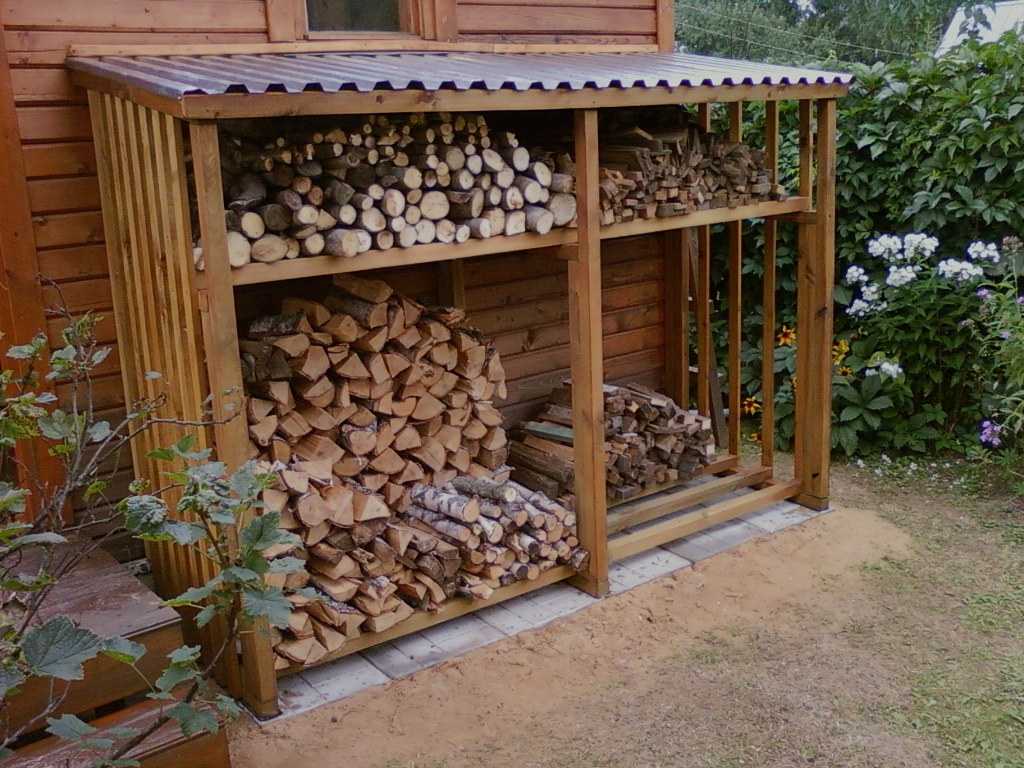

Как сделать дровницу с фундаментом: завершающий этап

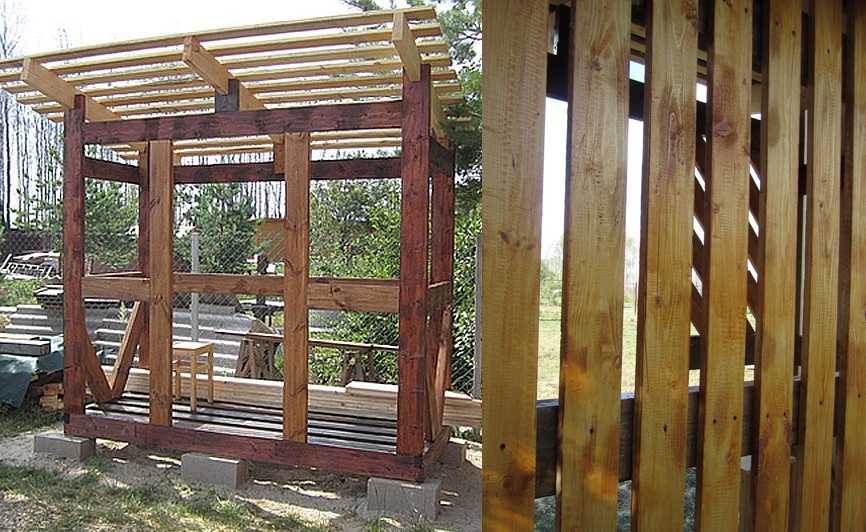

После сборки каркасной конструкции можно приступить к ее обшивке. В первую очередь необходимо облицевать половой доской горизонтальные брусья, являющиеся основанием пола. Необязательно точно подгонять торцы досок друг к другу. Наличие небольших щелей не является монтажной ошибкой – это никак не помешает при эксплуатации поленницы. Кроме того, щели будут способствовать проветриванию дров.

При выборе вида кровли лучше всего остановиться на односкатном варианте. Такая конструкция отличается простотой исполнения и требует меньше материалов. При желании можно сделать и двускатную крышу. Определиться с вариантом кровли помогут фото дровниц для дачи. Своими руками рекомендуется организовать над входом в поленницу небольшой козырек. Это позволит обезопасить дрова от дождя, идущего под углом.

Как правильно выбрать кровельный материал для разного типа крыш (прочитать подробнее)

Для изготовления козырька чаще всего используют торцевую доску. Она фиксируется к передней части кровли посредством специальных плашек. Последовательность действий для организации козырька выглядит следующим образом: торцы плашек необходимо срезать (под углом), после чего нужно состыковать с ними доску. Данная операция требует дополнительной фиксации, которую обеспечивают подпорки.

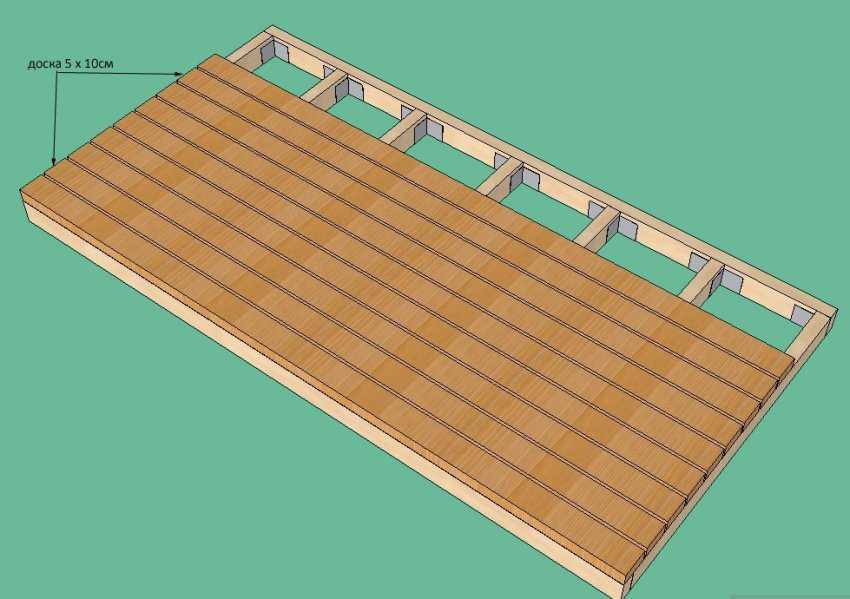

Половой доской облицовывают горизонтальные брусья, являющиеся основанием пола.

Материал обшивки подбирается в зависимости от индивидуальных предпочтений хозяев, бюджета, а также с учетом общей концепции участка. Современный рынок предоставляет большой выбор сырья, с помощью которого можно воплотить в жизнь любые дизайны дровников на даче. Фото конструкций, выполненных в разных стилистических направлениях, помогут вам выявить плюсы и минусы каждого варианта.

Чаще всего домашние мастера выбирают наиболее бюджетный и простой вариант обшивки – доски. Облицовка каркаса поленницы данным материалом производится с помощью саморезов. Шаг доски должен быть таким, чтобы между отдельными деревянными деталями сохранялась небольшая щель. Если в качестве обшивки был выбран деревянный брус, тогда можно организовать более широкие зазоры (2,5-3 см).

Если следовать инструкции и изучить фото- и видеоматериалы, не должно возникнуть проблем при самостоятельном возведении подобного сооружения. Это позволит ответить на вопрос о том, как построить дровяник своими руками. Проект, составленный перед монтажом, должен включать в себя все нюансы.

Облицовка каркаса поленницы доской производится с помощью саморезов.

Как и деревянные элементы каркаса, облицовочные доски необходимо обработать антисептическими веществами и гидроизоляционной пропиткой. Для того чтобы продлить эксплуатационный сок конструкции, в которой будут храниться дрова, рекомендуется окрасить ее краской или покрыть лаком. Это защитит древесину от гниения и разрушительного воздействия факторов окружающей среды.

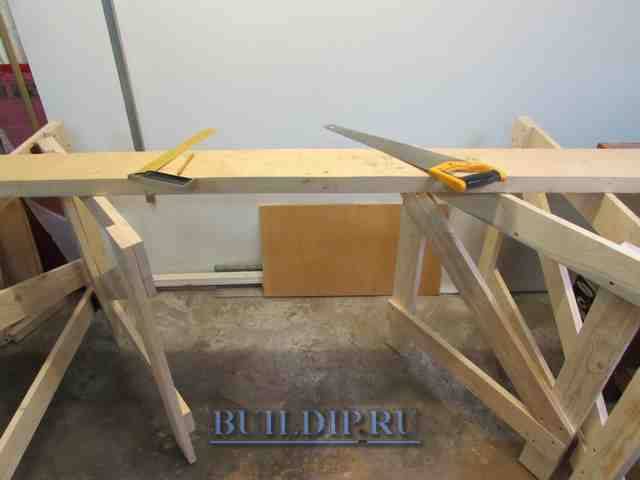

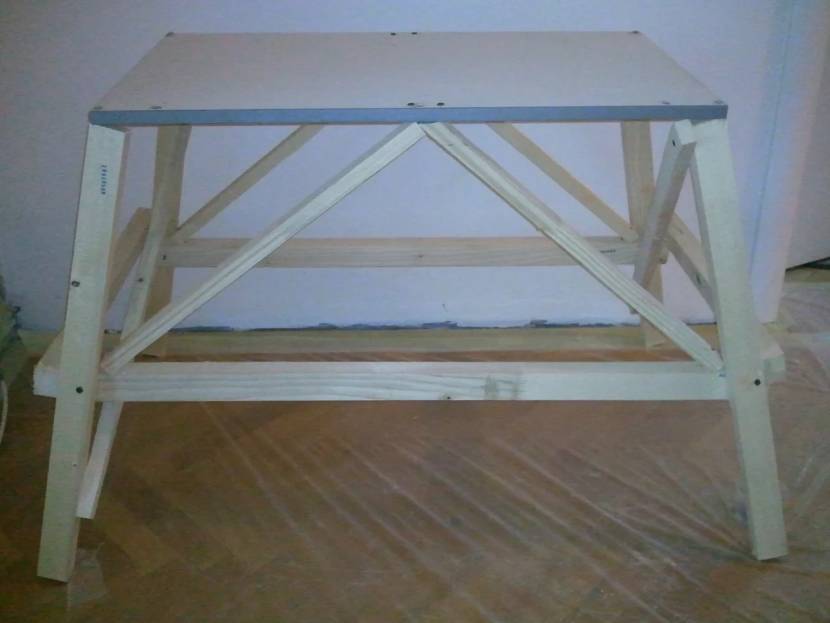

Самостоятельное изготовление строительных козлов: Инструкция +Фото и Видео

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

• Дерева,
• Металла,
• Смешанные (дерево и металл).

Какими бывают козлы

Строительные подмостки бывают двух видов:

1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Схема сборки

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Процесс изготовления

Подготовьте следующие элементы:

1. Ножки – длиной около метра.
2. Доски шириной до 70 см для основания.
3. Три перекладины по 0,7, 0,77 и 0,8 метра.

Проверьте, чтобы ножки были строго одной ширины, длины и толщины. При необходимости срежьте ненужное дерево. Верхние концы, которые будут держать перекладины, должны быть выровнены под углом 90 градусов. Углы распорок будут разными – один 80 градусов, а противоположный – 90.

Сложите две ножки вместе так, чтобы они образовывали угол в 90 градусов, ненужное дерево срежьте. ПО тому же принципу изготовьте вторую пару ножек. В месте, где они соприкасаются, просверлите отверстие для вращательного болта и вставьте его, чтобы они могли закрываться и открываться как ножницы.

Между широким и узким местом готовых ножек вставляются и фиксируются распорки. Нижние скрепляются с помощью стяжного ремня. Теперь полностью готова одна сторона – достаточно собрать вторую и прикрепить сверху площадку для работы строителя. Переносные ко́злы готовы все за 2 часа рабочего времени – а использоваться могут бесконечно долго.

Перемычки нужны не только для устойчивости – это ещё и ступеньки к ко́злам, которые облегчат жизнь строителюИсточник yandex.net

Теперь вы знаете, как сделать строительные ко́злы своими руками по чертежам. По желанию можно прикрепить ступеньки, с помощью которых можно будет удобно и безопасно взбираться наверх. Высота и количество ступенек выбирается в зависимости от предпочтений строителя. Чтобы ко́злы не переворачивались, желательно закреплять ножки в особых стойках, которые легко можно сделать из остатков дерева. Прежде, чем начинать активно использовать ко́злы, лучше провести небольшое испытание. Поместите на вершину достаточно тяжёлый груз – чтобы его масса примерно составляла массу тела строителя + его рабочие инструменты. Если все в порядке, подмостки не качаются и не прогибаются, то ими можно начинать пользоваться без опаски.

Видео описание

Наглядно увидеть, как сделать ко́злы своими руками, можно в этом видео:

Коротко о главном

Основное преимущество самодельных ко́злов – их дешевизна и возможность собрать конструкцию именно такой высоты, которая и нужна строителю. По желанию ко́злы в любой момент можно модифицировать – например, сбавить высоту, слегка подпилив ножки, или даже добавить второй ярус. Для удешевления вместо дерева в некоторых моментах можно использовать пластик или остатки от профильных труб. Для работы понадобится брус нужных размеров, шуруповёрт и саморезы, лобзик или пила. Работы занимают 2-3 часа.

Козел для распилки дров своими руками

Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже. Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.

Необходимые материалы

Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы конструкции следует предварительно обработать дерево антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.

Изготавливается деревянный козел для пилки дров с параметрами 1×1 м. Такого размера изделия достаточно для распиливания и крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется заготовить следующие материалы и вспомогательные изделия:

• брус: 6 единиц с длиной в 1 метр;
• доска: 4 единицы с длиной в 1 метр и шириной примерно в 7-8 см;
• болты М8: 3 штуки;
• гайки и шайбы: по 3 штуки;
• саморезы по дереву: 24 штуки.

Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.

Пошаговая инструкция по изготовлению пильных козлов

Далее между ними необходимо установить болт М8 с полукруглой шляпкой.

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

Особенности хранения и эксплуатации козлов

Проводя работу по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут без труда изготовить прочные пильные козлы

Готовая конструкция способна выдержать большой вес, но важно хранить ее в нормальных условиях: сухой комнате. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов

Особенно важно учитывать правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами

Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, мангала или домашнего камина.

Видео изготовления козла для распиловки дров своими руками

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки.
Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см

Количество, необходимое для сборки – 2 единицы.
Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Одна из схем конструкции козлов для распилки дров

1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
5. Молоток для забивания гвоздей при закреплении «рогов».
6. Стамеска.
7. Измерительная рулетка, которой будут проводиться все замеры.
8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

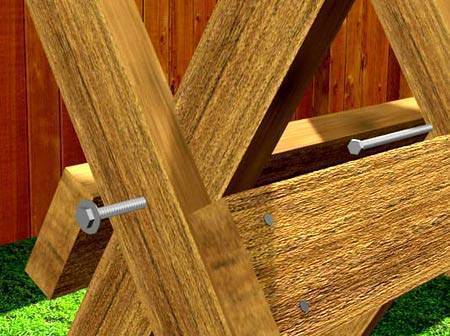

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

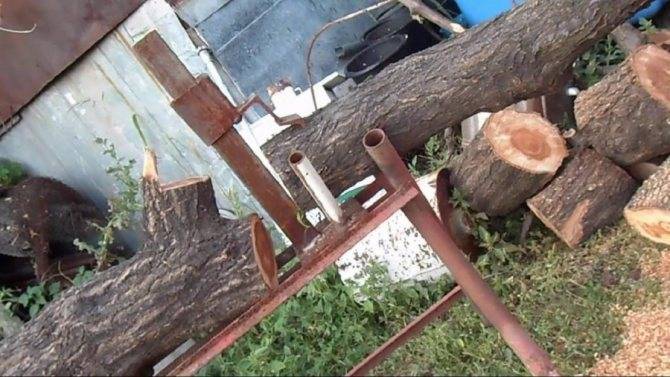

Другие варианты козел

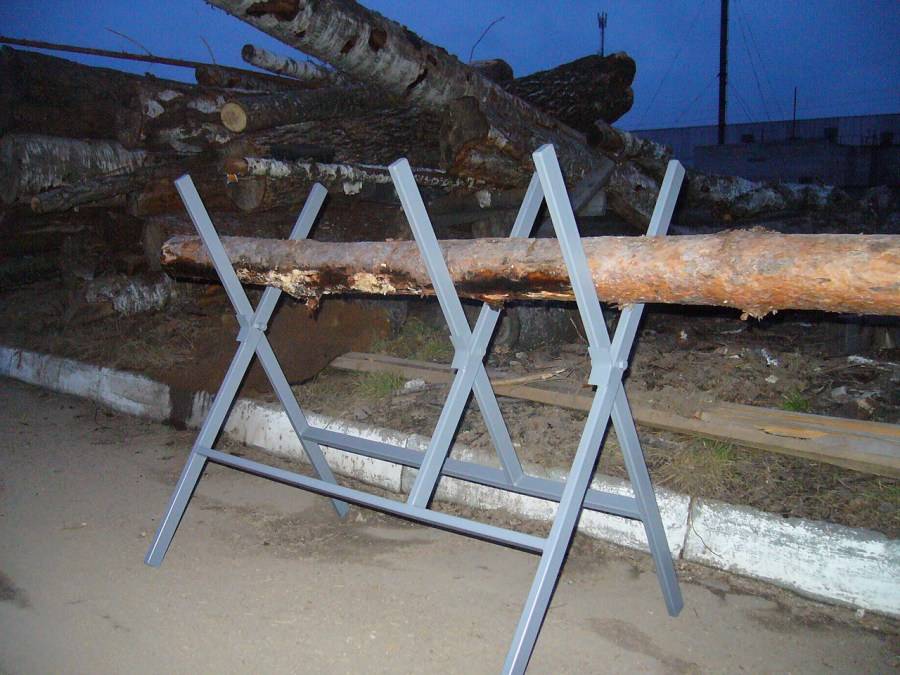

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

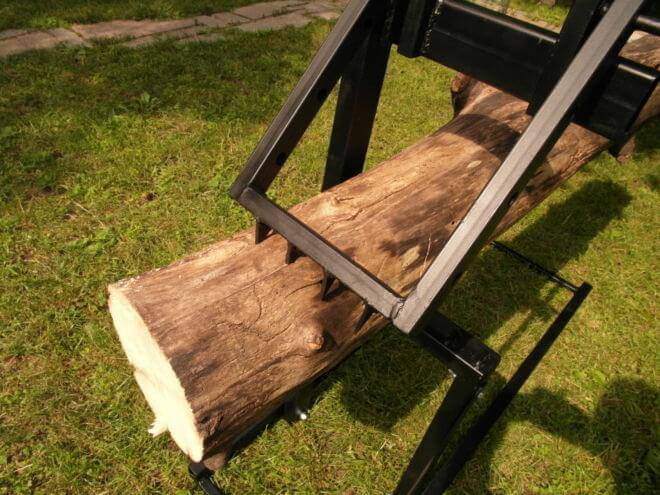

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время

Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

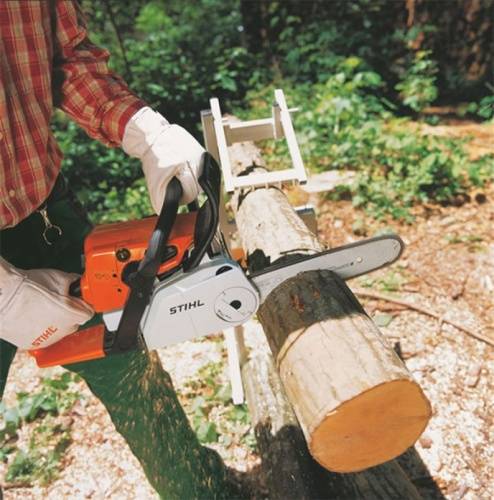

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

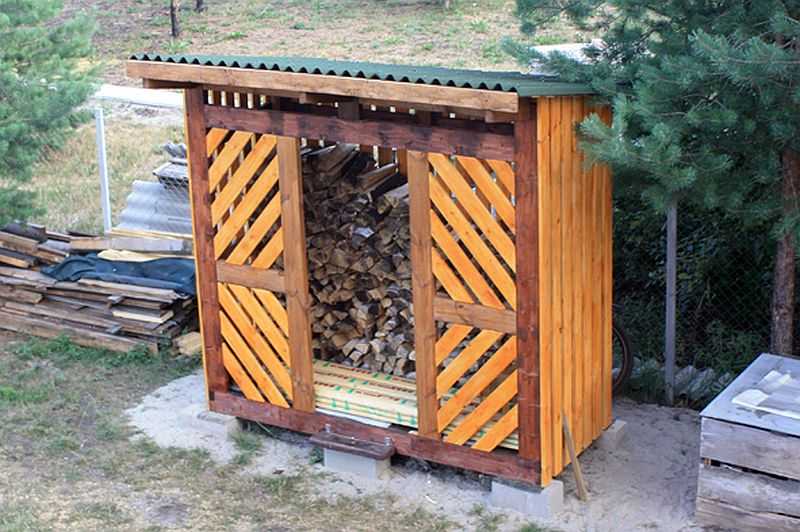

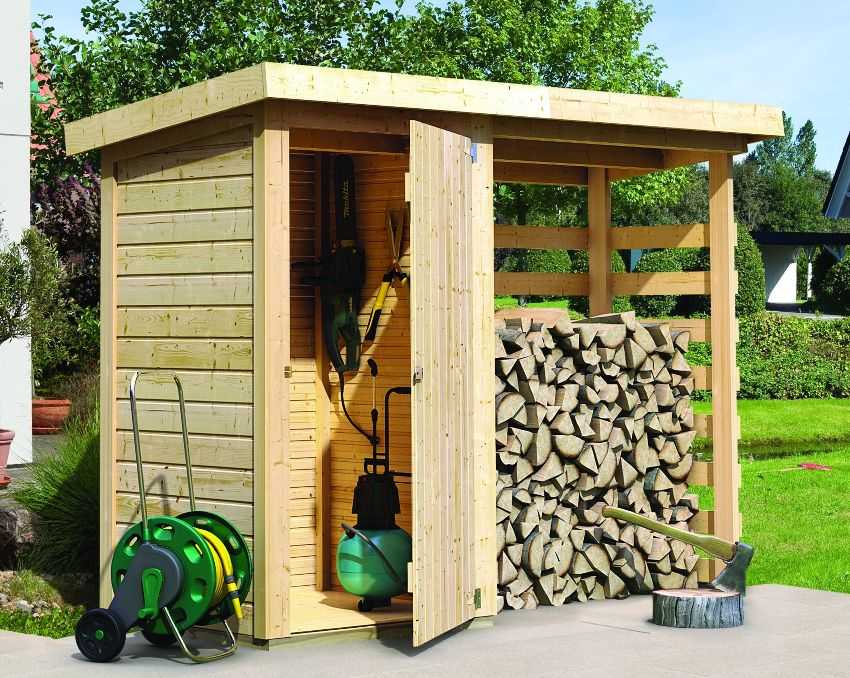

Самодельные дровники: фото

Есть еще много подобных строений. Отличия небольшие, принцип тот же: каркас оббивается доской с разными зазорами. Есть несколько экземпляров, которые построили сами владельцы дач или частных домов.

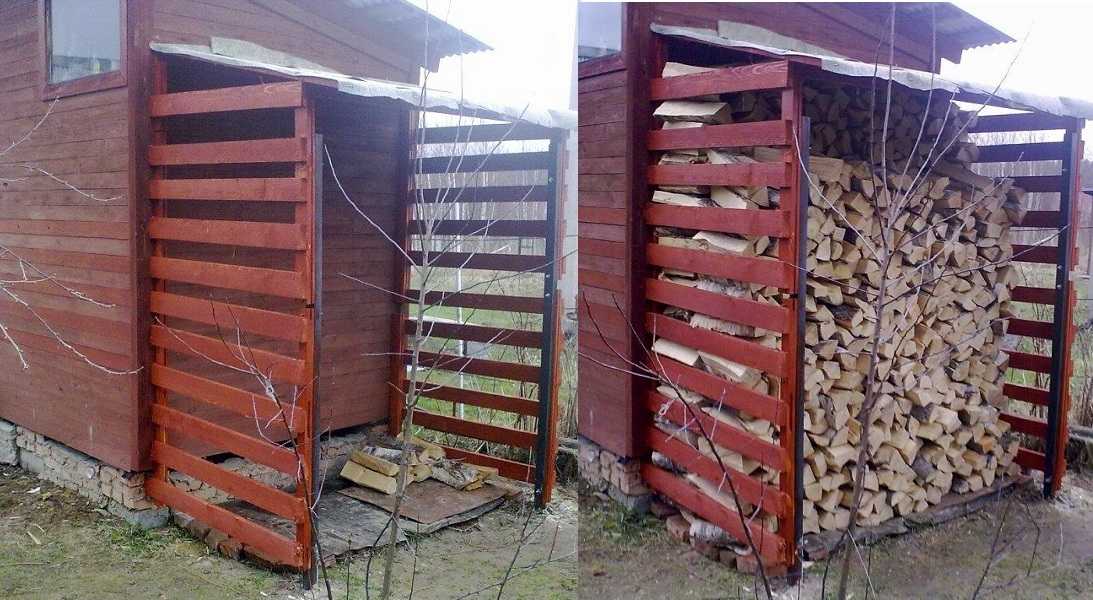

Пристроенный к сараю дровник на даче

Для его постройки понадобились всего две трубы, которые вкопали в землю и забетонировали. К ним потом прикрепили два бруса. Аналогичные брусья укрепили на стене сарая. Между ними набили доски, закрепили крышу (обрезки профлиста). Чтобы дрова не лежали на земле, поставили кирпичи и на них — лист старой фанеры. Для изготовления такого навеса использовать можно остатки после строительства или купить поддоны и разобрать их. Как раз подходят по размеру.

По такому же типу сделан второй навес. Он еще дополнительно разделен на сектора, в которых лежат разные по размерам дрова. Фундамент для этого сооружения тоже не делали, убрали плодородный слой, засыпали песком, утрамбовали. Положили тротуарную плитку. На нее — бруски, которые служат опорой для поперечин, на которых лежат дрова нижнего отсека. Получилось аккуратно.

Отдельно стоящий

Тут необычно организован уклон кровли: передние стойки сделаны выше, в этом ничего необычного нет. Но в них вырезаны пазы, которые удерживают стропила односкатной крыши. То есть крыша опирается не на верхнюю обвязку, как обычно, а на боковые стойки. При небольшой снеговой нагрузке такая конструкция вполне жизнеспособна, при обильных снегах крыша вряд ли выстоит.

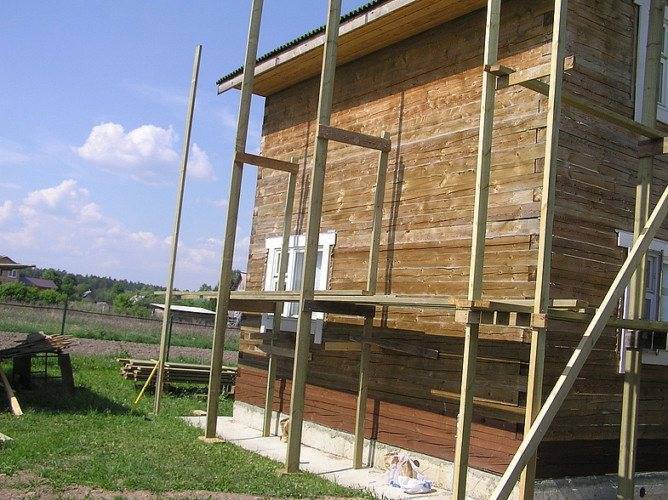

Полноценные строительные леса

Устройство традиционных деревянных лесов за долгие годы не претерпело изменений. Оно хорошо всем известно по кинофильмам советских лет и плакатам, на которых очаровательные девушки, стоя на лесах, жизнеутверждающе улыбались увлеченно работающим юношам.

Для изготовления своими руками таких лесов понадобится много пиломатериалов, достоинство конструкции заключается в том, что она выдерживает большую нагрузку, позволяет проводить работы любой степени сложности.

Прежде чем начинать собирать леса, следует заранее запастись досками толщиной 50 мм, брусками для поперечин длиной до 1 м. На первом этапе делают стойки из длинных брусков или досок, соединенных поперечинами. Леса будут особо устойчивыми в том случае, если стойки расположить под наклоном, а не строго вертикально.

В зависимости от будущей нагрузки на настил, толщины досок на нем стойки располагают на расстоянии от 1,5 до 2,5 м друг от друга и укрепляют их укосинами. Количество поперечин и укосин лишним не бывает, чем их больше, тем устойчивее получатся леса.

В последнюю очередь на бруски, расположенные по периметру стоек сверху, укладывают настил из досок, которые внимательно осматривают накануне. Настилают поверхность таким образом, чтобы не образовывались щели, зазоры в местах стыков, получалось полотно, подобное полу в деревянных избах. На таком настиле рабочие могут уверенно сосредоточиться на непосредственных обязанностях, не опасаясь провалиться. На большой высоте спокойнее работается при наличии перил, они должны быть сделаны из прочного материала без трещин, других дефектов.

Полноценные строительные козлы из пиломатериалов вполне можно сделать своими руками в короткие сроки при наличии навыков работы и минимального набора инструментов, желательно с электрической системой питания.

Необходимые материалы

Привлекательность такой конструкции в ее универсальности и возможности выполнять различные работы. Возможность складывать козлы упрощает их перевозку и хранение

Но самое важное, что после работы устройство можно сложить и убрать до следующего раза. Подобная конструкция очень мобильна и позволяет использовать козлы и на своем участке, и для заготовки дров на делянке в лесу

После работы их можно убрать на хранение в сухое помещение. Они не займут много места и не будут гнить и ветшать под открытым небом.

Можно изготовить складные козлы для распиловки дров своими руками из подручных материалов. Понадобится подготовить:

• брус под основу высотой около метра и сечением 5 Х 5 см;
• брус для изготовления «ног» и «рогов» сечением 5 Х 5 см и требуемой по эскизу длиной (обычно это 40 см и 110 см);
• для устойчивости конструкции две дюймовые доски, каждая длиной по 110−130 см.
