Как определить у проводов заземление, ноль и фазу, если нет маркировки
Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.
К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.
Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.
Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.
На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.
Определение фазы с помощью индикаторной отвертки
Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.
Преимущества индикатора:
- минимальная стоимость;
- компактность;
- надежность;
- долговечность;
- автономность;
- хорошая защищенность от неблагоприятных внешних воздействий.
Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.
Определение заземления, нуля и фазы с помощью контрольной лампы
Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.
Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
С помощью измерительного прибора
При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.
К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

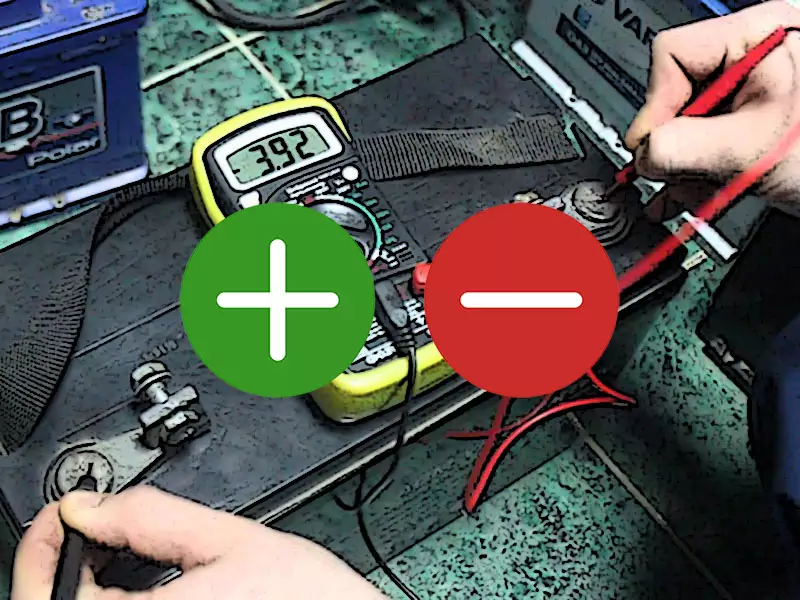

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.
Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

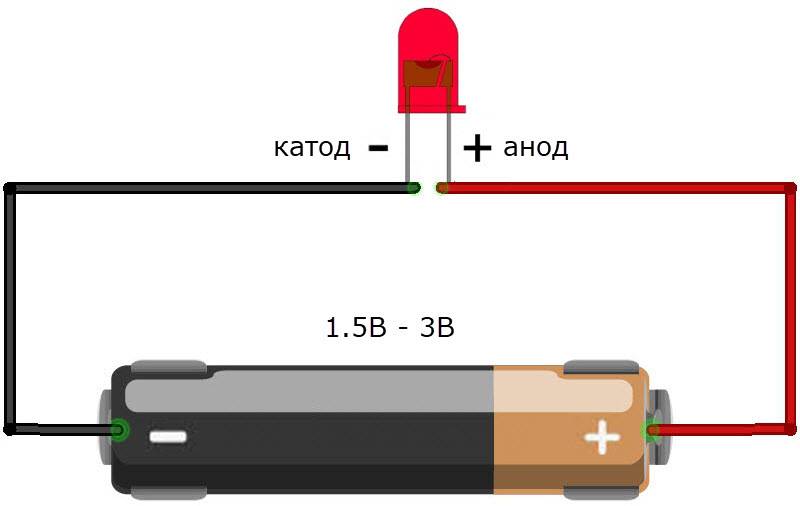

Использование светодиода
Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.
Как осуществляется проверка
Из-за симметричности системы напряжение всех фаз одинаково, и для частного потребителя не нужно их точное обозначение. Главное — понимать, где есть напряжение, а где его нет. При любых действиях с электроустановкой необходимо соблюдать правила безопасности.
При помощи тестера
Предел измерений установите равным предполагаемому значению или больше его. В случае сетевой розетки 220 В можно и выше, но не ниже. Точность измерений зависит от класса прибора.
Зафиксировав кабели в приборе, подключите его к розетке. Рукоять управления установите в требуемый режим
Важно резко не двигать и не тереть кабель, чтобы не повредить изоляцию
При помощи мультиметра
Перед каждым использованием проводите краткий осмотр измерительных кабелей. Не должно быть никаких повреждений, которые могут привести к разрушению изоляции.
В зависимости от класса измеряемого напряжения следует применять разные мультиметры. Крепко зафиксировав кабели в приборе, подключите их в розетку, используя одну руку. Для измерения достаточно 3-10 секунд.
Как определить полярность в электротехнике другими методами
Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.
Определение с помощью воды
Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.

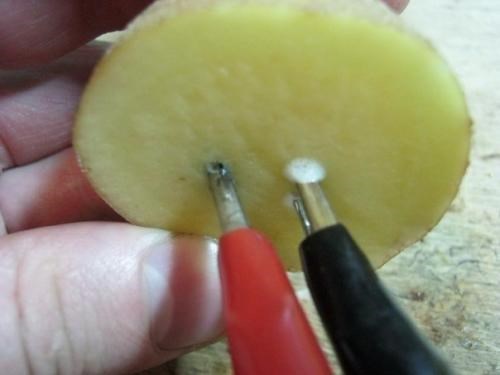

Применение сырого картофеля
Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.
ФОТО: ruselectronic-com.turbopages.orgПроверка полярности с помощью сырой картофелины

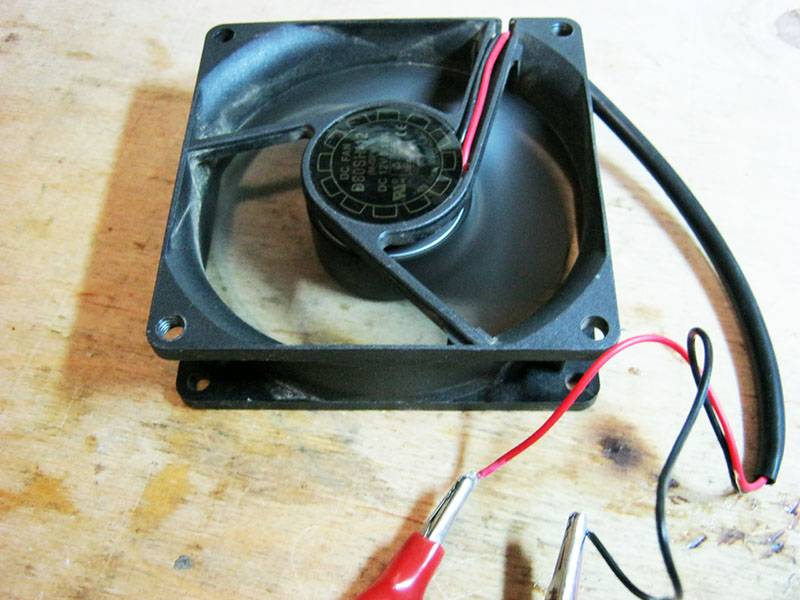

Использование компьютерного вентилятора
Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.
ФОТО: ruselectronic-com.turbopages.orgИспользование компьютерного вентилятора в качестве индикатора полярности
Прочие альтернативные способы
Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.
Маркировка проводов при переменном трехфазном токе

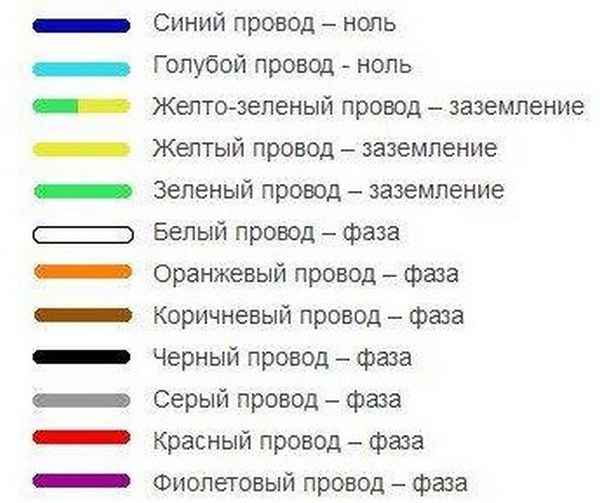

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:
- серый, фиолетовый, оранжевый или красный провод – фаза;
- желтые и зеленые полоски – заземление;
- синий либо сочетание белых и синих полос – нейтраль.
Советуем изучить Устройство системы антиобледенения кровли и водостоков при помощи саморегулирующегося греющего кабеля
Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов
Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами
Преимущества и недостатки автомобильных прикуривателей
Самое главное преимущество прикуривателя – это возможность подключения к нему огромного количества электроприборов, облегчающих жизнь в дороге. Однако, из-за коммутации таких больших объемов тока, конструкция этого устройства ненадежна. К тому же нельзя упускать и тот факт, что каждый раз, подключая гаджеты к прикуривателю, мы создаем механическую нагрузку на его элементы. В идеале, производителям автомобилей стоило бы задуматься об увеличении прочности, за счет большего количества прижимных лапок. Тогда вилка держалась бы в прикуривателя более «уверено».
Увы, пока что на большую часть вилок устанавливают лишь подпружиненный контакт и пару прижимных лапок. Во время поездки и естественной вибрации автомобиля, контакт между гнездом и вилкой нарушается, в результате чего прикуриватель начинает искрить, а иногда даже становится причиной короткого замыкания и возгорания.
Если этот элемент вышел из строя, его можно отремонтировать самостоятельно, главное, соблюсти полярность прикуривателя автомобиля.

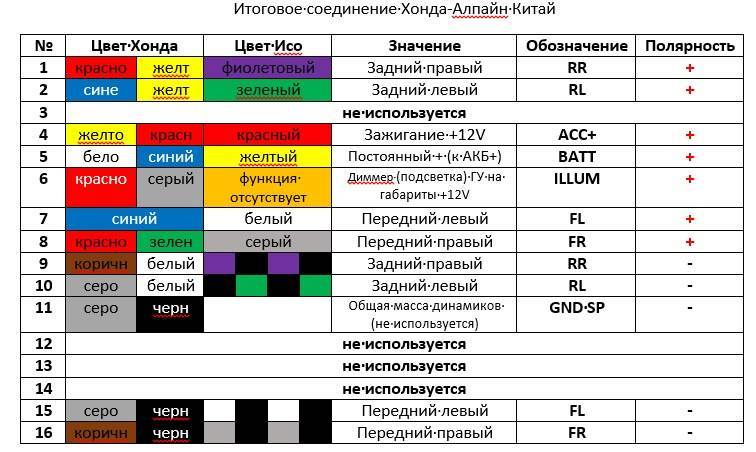

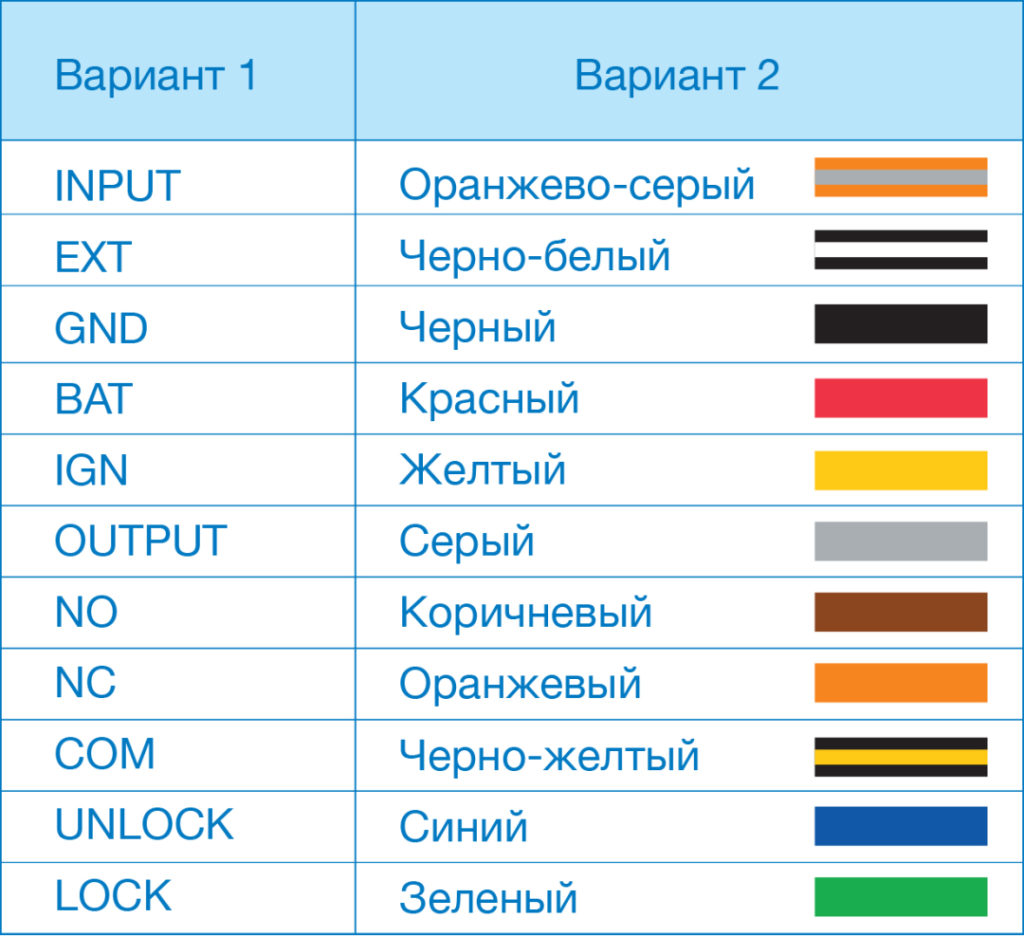

Обозначение проводов магнитолы: цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый
- Выключить телефон и извлечь батарею.
- Выяснить, какой контакт положительный, а какой отрицательный. Обычно они подписаны, но, если нет – сделать это можно с помощью мультимера.
- Открыть крышку универсального зарядного устройства. Внутри него есть две клеммы с подписанной полярностью.
- Вставить в «лягушку» аккумулятор, раздвинуть «ползунки» с клеммами так, чтобы они совпадали с контактами АКБ. Плюс – к плюсу, минус – к минусу.
- Закрыть крышку, которая надежно зафиксирует батарею.
- Включить устройство в сеть. Должен загореться красный огонек. Если нет, значит, батарея поставлена неправильно.
- Когда красный огонек сменится зеленым, значит, аккумулятор полностью заряжен и его можно доставать.

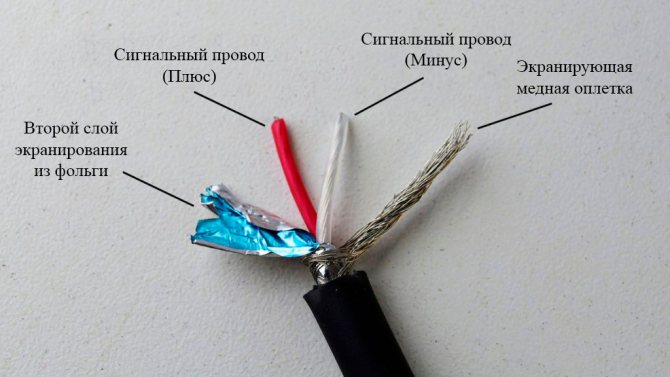

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов
Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

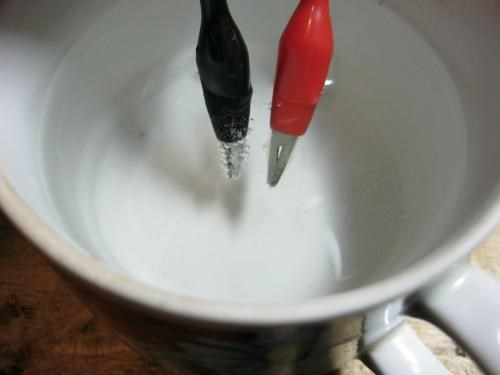

С помощью воды
Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

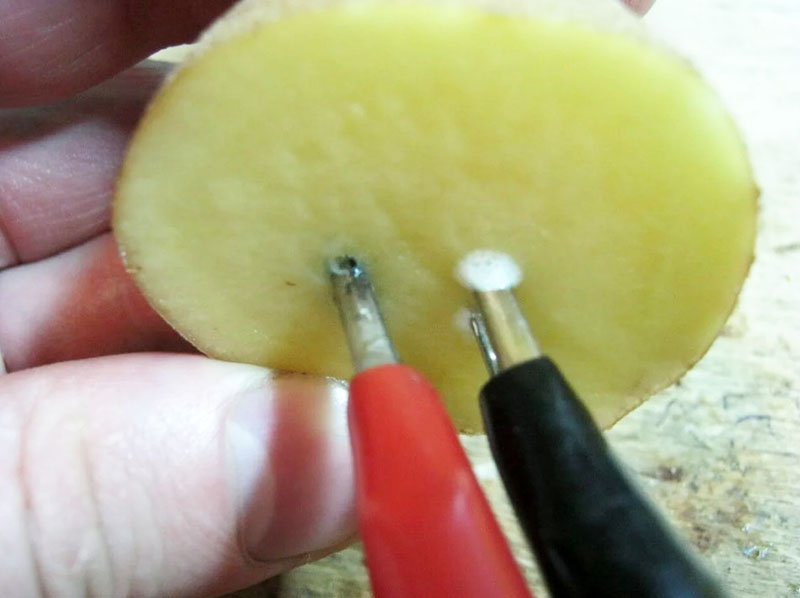

С помощью сырого картофеля
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.
С помощью вентилятора от ПК
Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном — минус, то вентилятор у нас будет вращаться
Если же не угадали, то лопасти будут стоять на месте.
Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Желтый провод BAT к постоянному , независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;. Если же вам что-то непонятно, пишите мне!
Меры безопасности
Работа с электрическим оборудованием требует безусловного знания и исполнения правил технической безопасности. «Правила устройства электроустановок» являются обязательным к исполнению документом. Без сдачи экзамена на их знание никто не будет допущен к работе с электричеством. Даже в домашних условиях, работая с электроприборами или ремонтируя электропроводку, необходимо руководствоваться их основными положениями. Нарушение Правил чревато ожогами и другими серьёзными неприятностями для человеческого организма.
Для человека безопасны значения, не превышающие величины 50 мкА для переменного и 100 мкА для постоянного тока. Подвергаться воздействию токов больших величин не рекомендуется, это опасно.
Как определить у проводов заземление, ноль и фазу, если нет маркировки
Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.
К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.
Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.
Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.
На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.
Определение фазы с помощью индикаторной отвертки
Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.
Преимущества индикатора:
- минимальная стоимость;
- компактность;
- надежность;
- долговечность;
- автономность;
- хорошая защищенность от неблагоприятных внешних воздействий.
Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.
Определение заземления, нуля и фазы с помощью контрольной лампы
Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.
Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
С помощью измерительного прибора
При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.
К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.
При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.
Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.
Использование светодиода
Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

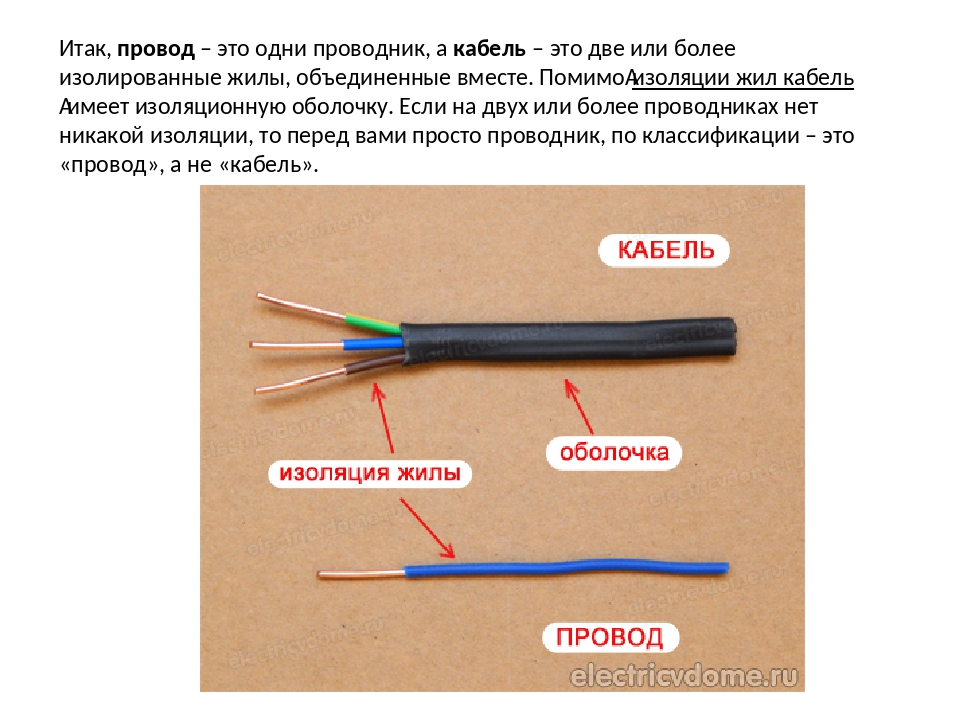

Параметры классификации проводов
Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:
- Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
- Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
- Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
- Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
- Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.
Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.
Цветовая маркировка проводов и шин
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.
Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.
Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи указателей напряжения и различных аналоговых и цифровых приборов.
Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.
И как всегда обратимся к нормативным документам, а именно к ПУЭ, Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.
И что же сказано в этом ГОСТе?!
Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.
Как определить у проводов заземление, ноль и фазу, если нет маркировки
В практике работы электриков часто возникает необходимость определения среди пучка проводов именно тех, на которых присутствует фаза. Следует разобраться, какой из них является нулевым, а какой подключён к заземлению.
Индикаторная отвёртка
Наиболее простой электротехнический контрольный прибор, состоящий из отвёртки с прозрачной ручкой и встроенной в неё неоновой лампочкой. Когда жало отвёртки прикасается к электрическому проводу, а палец человека к контакту в торце отвёртки, лампочка загорится, если по проводу течёт ток. Но его напряжение должно быть не менее 60 В. Если при проверке проводов включённой сети индикатор не загорелся, значит, под проверку попал нулевой или заземляющий провод.
ФОТО: avatars.mds.yandex.netИндикаторная отвёртка
Контрольная лампа
Контрольной лампой можно проверить наличие напряжения в разных точках цепи. Сама лампа должна быть рассчитанной на то напряжение, наличие которого проверяется. Сначала надо в цепи найти пару точек, в которых точно присутствует напряжение, лампа будет гореть. Затем один провод от лампы можно закрепить в первой контрольной точке, а второй конец последовательно провести по всем контактам цепи. Как только при очередном проверяемом контакте лампа не загорится, так в этом месте надо начинать искать причину неисправности.
Измерительный прибор
Наличие измерительного прибора позволяет быстрее находить причину неработоспособности электроцепей. С его помощью в режиме проверки сопротивления можно обнаружить короткое замыкание на участке цепи. Нулевое сопротивление между проверяемым проводом и заведомо заземлённой точкой указывает на то, что этот провод заземлён. Несоответствие измеренного напряжения расчётному указывает на недостаточную мощность источника или на перегрузку потребителей.
Самостоятельное нанесение маркировки
Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.
Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

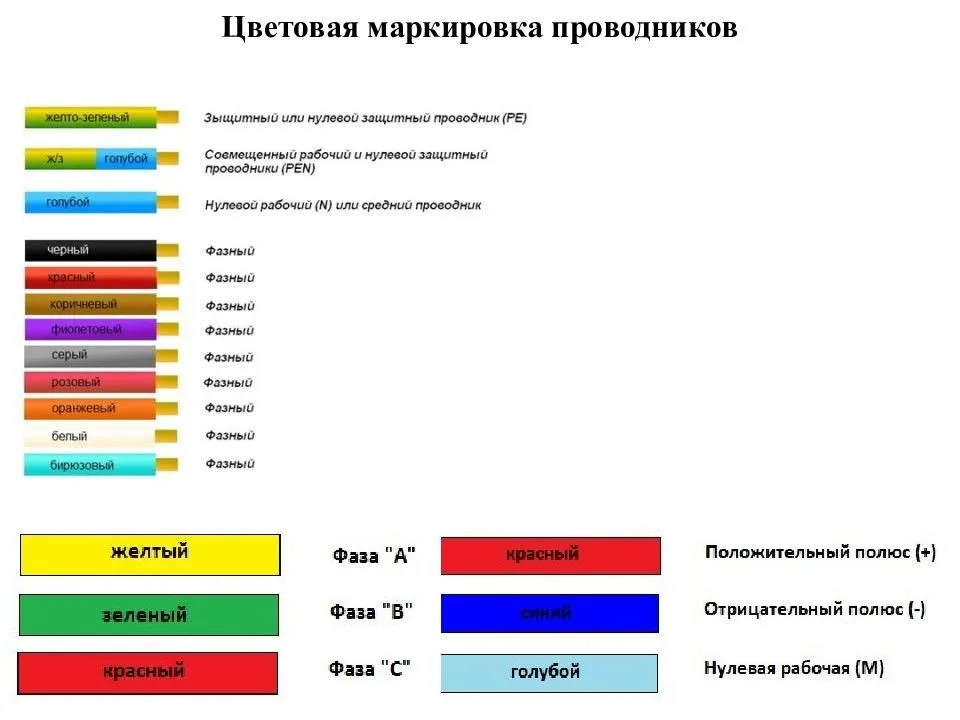

Цветовая маркировка согласно действующим нормативам
Поскольку кабели в целом и составляющие их жилы предназначены для самых различных целей, на их изоляцию наносят маркировки и придают им разное цветовое оформление. Для специалиста цветовая картина монтажа даёт большой объём информации. Цветовая маркировка выполняется в соответствии с пунктом 1.1.30 ПУЭ, по которому все электроустановки должны иметь буквенно-цифровое и цветовое обозначение.
Нулевой проводник должен иметь голубой цвет, защитный проводник имеет жёлто-зелёную окраску. В случае объединения нулевого и защитного проводников в одном проводе, он должен иметь голубой цвет с жёлто-зелёными полосками на конце.
Фазные проводники имеют окрас, как на рисунке ниже.
ФОТО: elektrik-a.suЦветовая маркировка фазных проводов
Цветовые значения в сетях постоянного тока

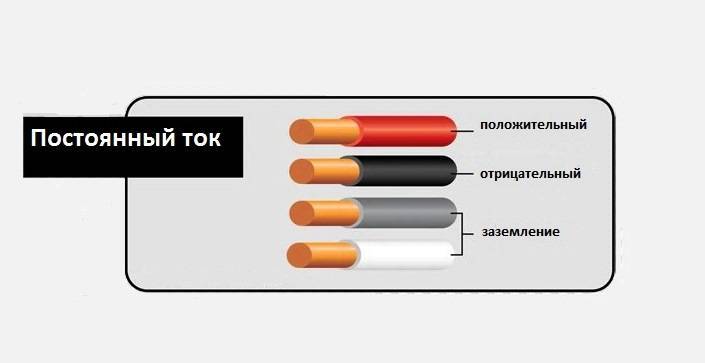

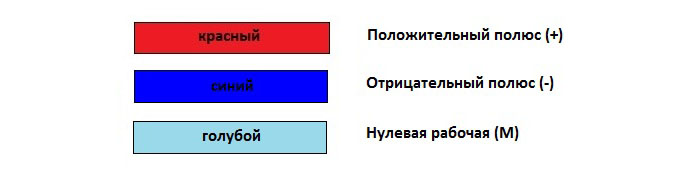

В цепях постоянного тока маркировка выполняется значками «+» и «–» или цветом, как на рисунке ниже. Отрицательный провод может быть чёрного цвета.
ФОТО: elektrik-a.suЦветовая маркировка проводов сети постоянного тока
Цвета изоляции электропроводки
Разные цвета изоляции проводов нужны для того, чтобы по всей длине монтажа можно было безошибочно определять конкретный провод. Существуют правила привязки цвета к исполняемой функции. Но любые правила могут быть нарушены. И только одно правило нарушать нельзя – прежде чем начать работать с любым проводом, надо убедиться, что на нём нет напряжения.
Цвет проводов плюс (+) и минус (-) в сетях постоянного тока
Зачем нужна розетка 380 Вольт: классификация, монтаж
Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.
Красный
Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.
Черный
Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:
- источниках питания;
- аудио-, видео аппаратуре;
- иных устройствах с электронно-программными блоками управления.
Плюс
Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях пyтaница с плюсом и минусом сопровождается нарушением функционального состояния.
Минус
Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:
- складского и муниципального трaнcпорта;
- подъемных механизмов;
- датчиков и средств автоматизации.
Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку
К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.
В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.
Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.
Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

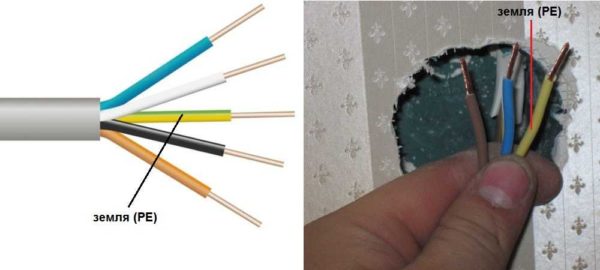

Желто-зеленое заземление
Заземляющий проводник, или земля служит безопасности. Название
происходит от того, что по этому соединению опасный заряд (например,
образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким
образом заземление защищает человека от удара током.
Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все
реже — при ремонте электрики рекомендуют и монтируют сеть с землей.
Чаще всего изоляция заземляющего провода желто-зеленая.
Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное
заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами,
а специальными символами (см. таблицу).
СОВЕТ: Полной гарантии, что в вашем доме провода соединены в
соответствии с цветами, нет — человеческий фактор встречается в любой области.
Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет
индикаторная отвертка. Это очень простой инструмент, который можно приобрести
практически в любом хозяйственном магазине.
В прозрачной ручке такой отвертки имеется неоновая лампочка
или светодиод. На конце ручки контактная пластина, на которой нужно держать палец
во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного
провода фазы под напряжением, то лампочка загорится, если нулевого — нет.
Маркировка проводов
Маркировка проводов представляет собой нанесение определенной метки на их внешнюю поверхность для обозначения необходимых характеристик. Маркировка может представлять собой цветовую разметку, нанесение надписей (цифр и букв), этикеток или бирок.
Важно! Буквенной или цифровой маркировкой обозначают материал оболочки и жил, площадь сечения, количество жил внутри и другие параметры. Красный провод обозначает положительную фазу или плюс
Запомнить можно по названию «Красный крест». Черный соответствует отрицательной фазе
Красный провод обозначает положительную фазу или плюс. Запомнить можно по названию «Красный крест». Черный соответствует отрицательной фазе.
Но это обозначение работает не всегда: цвета могут быть другими, например, зеленым и синим, отсутствовать вообще. В трехфазных проводах цветов намного больше:
- Фаза обозначается красным, оранжевым, фиолетовым или серым цветами:
- Нейтраль — синим или бело-синим;
- Заземление — полосами зеленого или желтого цветов.
Чтобы не ошибиться при монтаже, при возникновении сомнений лучше проверить полярность заранее.
