Нормы кратности воздухообмена в производственных помещениях: описание и расчет

Расчет по кратностям

Кратность воздухообмена — это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.

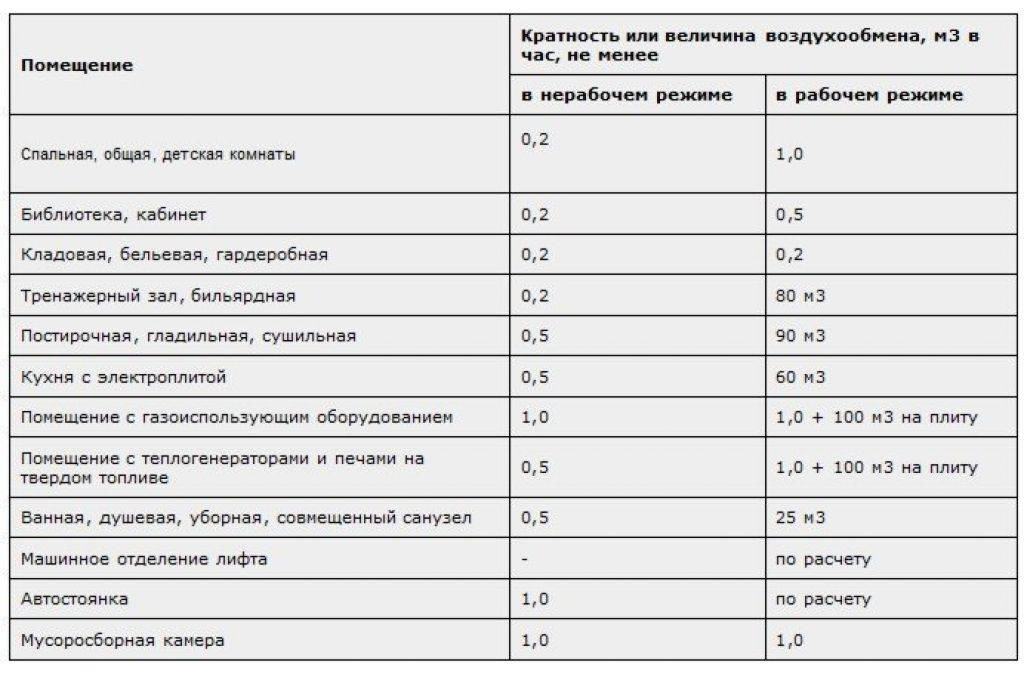

В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.

Понятие воздухообмена

Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.

Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.

Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.

Что учесть на стадии проектирования?

На стадии разработки проекта системы вентиляции подлежат согласованию следующие моменты:

• Особенности архитектуры и конструкции офисного здания/кабинетов.
• Местонахождение  оборудования.
• Вероятное расположение каналов, по которым будет идти ток воздуха.
• Показатель мощности электроустановки.
• Наличие возможности подведения воды, а также вероятные пути отвода конденсата. Обеспечение свободного доступа к системе вентиляции.
• Возможность (при необходимости) внесения изменений в конструкцию.

В проекте системы вентиляции делать поправки на работу системы кондиционирования как еще одного источника обеспечения воздухообмена не стоит.

Это объясняется очень просто – только система вентиляции обеспечивает адекватный воздухообмен.

Удачное сочетание кондиционера с приточной вентиляцией позволяет подавать в помещение свежий, увлажненный и очищенный воздух, параллельно экономя на электроэнергии

Кондиционеры предназначены для улучшения характеристик поступающего воздуха (коррекция температуры, увлажнение, очищение от вредных компонентов), но ни один, даже самый современный кондиционер, не обеспечит приток свежего, обогащенного О2, воздуха.

Другой вопрос – центральные кондиционеры с притоком свежего воздуха, которые могут обеспечить приток воздуха, соответствующего всем требованиям.

Процесс проектирования вентиляционной сети включает проведение расчетов:

1. Обмена воздушных потоков.
2. Схемы коммуникаций.
3. Теплопритоков. Расчет проводится для каждого помещения в отдельности с поправкой на технические и конструктивные особенности строения.
4. Площади сечений путей, по которым происходит обмен воздушных потоков.
5. Потери давления по сети вентиляционных каналов.
6. Необходимой мощности калорифера.

Кроме того, определяется оборудование, необходимое для комплектации и сборки вентиляционной сети. Составляется документация по проекту и согласовываются все детали.

Немного о воздухообмене

Как вы знаете, в жилых домах проектируют системы вентиляции с естественным побуждением.

Местами удаления воздуха из помещений служат кухня, ванна, туалет, то есть наиболее загрязненные помещения квартиры. Приточный наружный воздух поступает через щели, окна, двери.

С течением времени усовершенствуются материалы и конструкция окон. Нынешние конструкции являются совершенно герметичными, что не позволяет совершать необходимый воздухообмен и удовлетворять минимальную кратность воздухообмена.

Подобные проблемы решаются установкой различных систем притока воздуха. Такими являются приточные клапаны в стене, а также приточные клапаны в окнах.

Расчетный воздухообмен

За расчетное значение воздухообмена принимают максимальное значение из расчетов по теплопоступлениям, влагопоступлениям, поступлением вредных паров и газов, по санитарным нормам, компенсации местных вытяжек и нормативной кратности воздухообмена.

Воздухообмен жилых и общественных помещений обычно рассчитывают по кратности воздухообмена или по санитарным нормам.

После расчета требуемого воздухообмена составляется воздушный баланс помещений, подбирается количество воздухораспределителей и делается аэродинамический расчет системы. Поэтому советуем вам не пренебрегать расчетом воздухообмена, если хотите создать комфортные условия вашего пребывания в помещении.

Аварийная вентиляция на производстве

Является самостоятельной установкой, которая необходима для обеспечения безопасных условий труда на производстве с вероятностью выброса вредных и опасных веществ.

Устройство аварийной системы работает только на вытяжку. Необходимо это для избегания попадания загрязненного воздуха в разные места.

Вентиляция производственных помещений трудоемкий и энергозатратный процесс, который требует специализированных знаний и навыков. Независимо от вида и типа устройства вентиляции на производстве, необходимо соблюдение двух главных факторов: правильное конструктивное исполнение и функциональность. При соблюдении этих условий правильный и здоровый микроклимат обеспечен.

Требования, нормы, СНиПы

Существуют точные требования к вентиляционной системе лабораторий, которые основаны на нормах, предъявляемых СНиПами. Их много, но в основе всех лежат вот эти нормы:

1. В лабораториях в независимости от их вида должна работать приточно-вытяжная вентиляция принудительного типа. Это когда вентиляторы установлены на приточной части, а вытяжка производится естественным путем за счет давления, созданного вентиляторным оборудованием внутри помещений. Все остальные виды вентиляционных схем недопустимы, особенно это относится к естественному виду.
2. Проектируя вентиляционную систему, надо учитывать расположение всего лабораторного оборудования. Потому что существует такая разновидность приборов, над которыми в обязательном порядке устанавливается зонт вытяжки, как индивидуальный элемент.
3. Забор воздуха из помещений должен проводиться на нижнем уровне помещений и на верхнем.
4. Кратность воздухообмена равна 4-8. В помещениях, где работают с ядовитыми веществами, этот показатель должен быть равен 15. То есть, получается так, что в лабораторных помещениях воздух за один час должен смениться полностью показанное количество раз.
5. Система включается за полчаса до начала рабочего дня.
6. Разреженность воздуха – 5-10 Па.

Основные требования

Общие требования к вентиляционным системам обозначены СНиПами. Но есть в этих требованиях и те, которые можно отнести к категории основных. То есть, весь тот список, который был обозначен в предыдущем разделе – это всего лишь часть, касающаяся в основном норм исполнения действия и параметров микроклимата. Здесь не обозначены требования к особенностям обустройства вентиляции. Поэтому пропишем и их. Итак, приточно-вытяжная вентиляция в лабораториях должна решать следующие поставленные перед ней задачи:

1. Поддерживать требуемый уровень воздухообмена, который обеспечивал бы нормальные условия нахождения в помещениях людей.
2. Точно поддерживать параметры воздуха: температуру, влажность и скорость движения. Сюда же добавляется концентрация вредных для человека веществ, которые определены санитарными нормативами.
3. Предотвращать появление нестандартных ситуаций. Сюда входят взрывы, пожары, утечка опасных и вредных веществ, то есть, последние не должны проникать в общую вентиляцию здания.

Наличие аварийной вентиляции

В химических и бактериологических лабораториях аварийная система вентиляции должна присутствовать обязательно. Она включается лишь в том случае, если основная система была по каким-то причинам выключена или произошла в ней авария.

Аварийную схему нельзя назвать полноценной, потому что она не может обеспечить необходимый отвод воздуха из внутреннего пространства помещений. Но к ней предъявляются особые требования, которые в основном касаются конструктивного и эксплуатационного функционала. К примеру:

• у нее должно быть два пусковых устройства: один располагается внутри лаборатории на стене у выхода, второй на внешней стене самого здания;
• в этих же местах дублируются выключатели основной вентиляционной системы;
• включение аварийной системы должно происходить в автоматическом режиме, как только отключится приточно-вытяжная;
• если в лаборатории работают с взрывоопасными материалами, тогда вентиляционное оборудование должно устанавливаться во взрывоопасном исполнении.
