Монтаж мауэрлата к стене – как правильно? Крепление стропил и установка к пеноблоку, кирпичной стене, газобетону, керамзитным блокам и другим: Пошагово

Общие рекомендации

При создании стропильной системы для крыши важно помнить следующее

  • Все деревянные элементы перед установкой обрабатывают антисептиком и огнеупорным составом.
  • Толщина любой деревянной части не должна быть меньше 5 см.
  • Стропила без стоек и подкосов не делают длиннее 4,5 м.
  • Мауэрлат должен располагаться строго горизонтально.
  • Стойки и подкосы рекомендуется делать максимально симметрично.
  • Нельзя добавлять элементы в рассчитанную стропильную систему — это может привести к появлению нагрузок там, где они не нужны.
  • В местах стыка дерева с каменной (кирпичной) кладкой нужна гидроизоляция.

Правильно сделанная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес материалов кровли и противостоят ветровым нагрузкам

Поэтому очень важно построить стропильную систему с соблюдением технологии

Обсудить статью на форуме

Основные нюансы монтажа

Брус мауэрлата должен укладываться не дальше 50 миллиметров от наружней грани стены. В случае с двускатной кровлей брус должен укладываться параллельно коньку кровли, по всей оси стены на несущие стены дома.

Но также при его установке важно соблюдать горизонтальность укладки бруса, используя строительный уровень. При возникновении отклонения немедленно нужно применять меры, которые устранят этот недостаток

Брус под мауэрлат требуется подготовить, произвести обработку антисептиком и средством против горения. Перед закреплением уложите брус на его место и отметьте, где будут располагаться отверстия. Отдельные отрезки бруса нужно соединять прямым замком, дополнительно фиксируя гвоздями. А также дополнительно закрепляя его на углах прямым замком или косым прирубом. К доскам мауэрлат можно прикреплять при помощи уголков или металлических скоб. Все резьбовые соединения закручивайте при помощи контргаек или с подкладкой гровера и шайбы, а лишний отрезок шпильки подрезайте болгаркой.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :

  • узел соединения с «фундаментом» крыши»;
  • узел конькового соединения;
  • узел крепежа дополнительных элементов стропильной системы;
  • стыкование стропил при наращивании.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :

  • встык;
  • внахлест;
  • способом косого прируба;
  • в три доски;
  • с опорой на прогон.

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

От чего зависит способ крепления стропил и мауэрлата

Прием связывания стропил с мауэрлатом во многом зависит от устройства стен и от стройматериалов, из которых они построены.

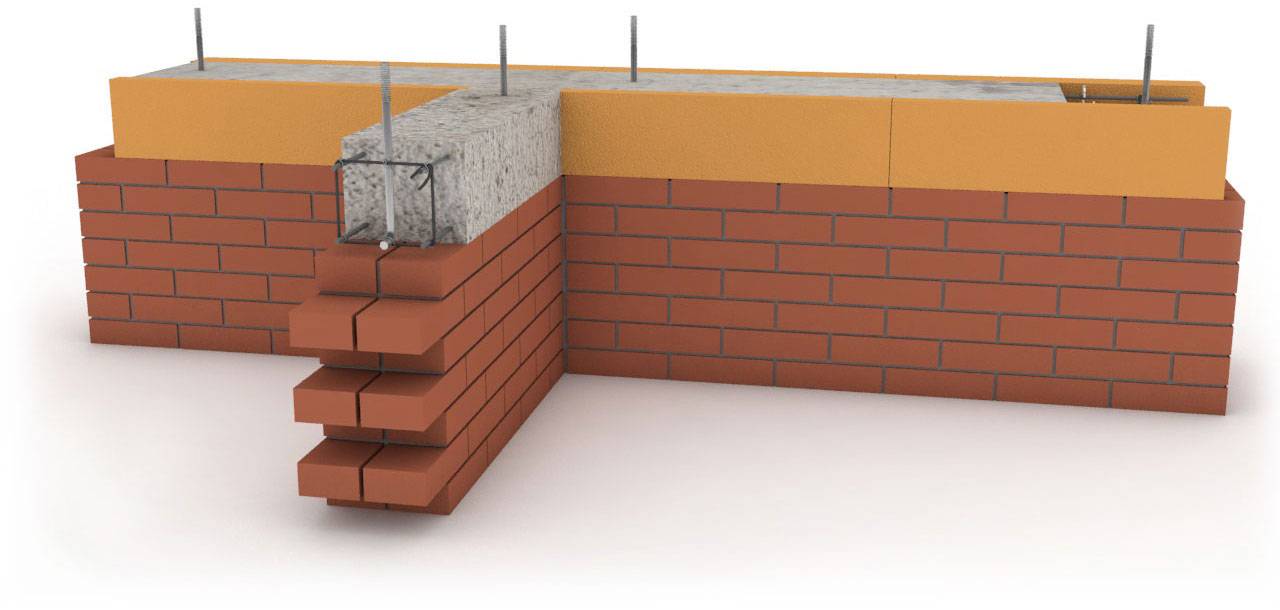

Стены, сложенные из кирпича

Если стены сложены из кирпича, то возможны варианты скрепления стропильных ног и мауэрлата уголками, скобами, гвоздями и проч.

Чтобы крышу не сорвало сильными порывами ветра, каждую вторую стропильную ногу прикрепляют к металлическому костылю. Он заделывается в стену еще во время кладки за 20-30 см до верха стены. Крепление можно выполнить из металлической полосы или проволочной скрутки. Между кирпичной стеной и деревянными деталями крыши прокладывается гидроизоляция. Она может быть исполнена из двух слоев рубероида, гидроизола.

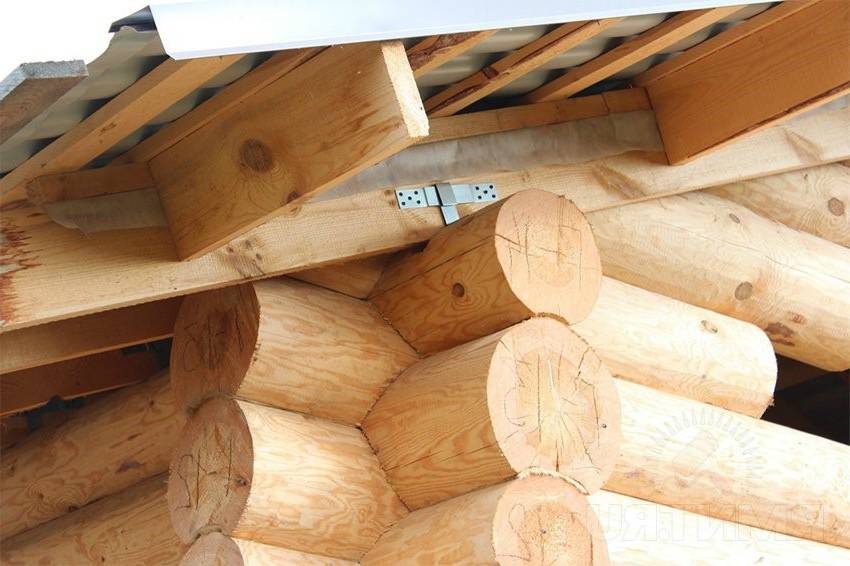

Деревянные стены

Как правило, деревянные дома, через некоторое время после постройки дают усадку. В этом случае, если деревянные элементы крыши будут скреплены с мауэрлатом жестко, то после усадки дома, вся конструкция крыши может нарушиться. Вот почему в домах, построенных из бруса или бревен, стропила имеют некоторую подвижность относительно мауэрлата.

В этом случае целесообразно использовать крепеж, изготовленный в заводских условиях.

Чтобы защитить крышу от порывов ветра, мауэрлат жестко соединяют со вторым сверху венцом с помощью скобы. Нередко в бревенчатых домах или сложенных из бруса мауэрлат не устанавливают. Его функции исполняет последний ряд (венец) стены.

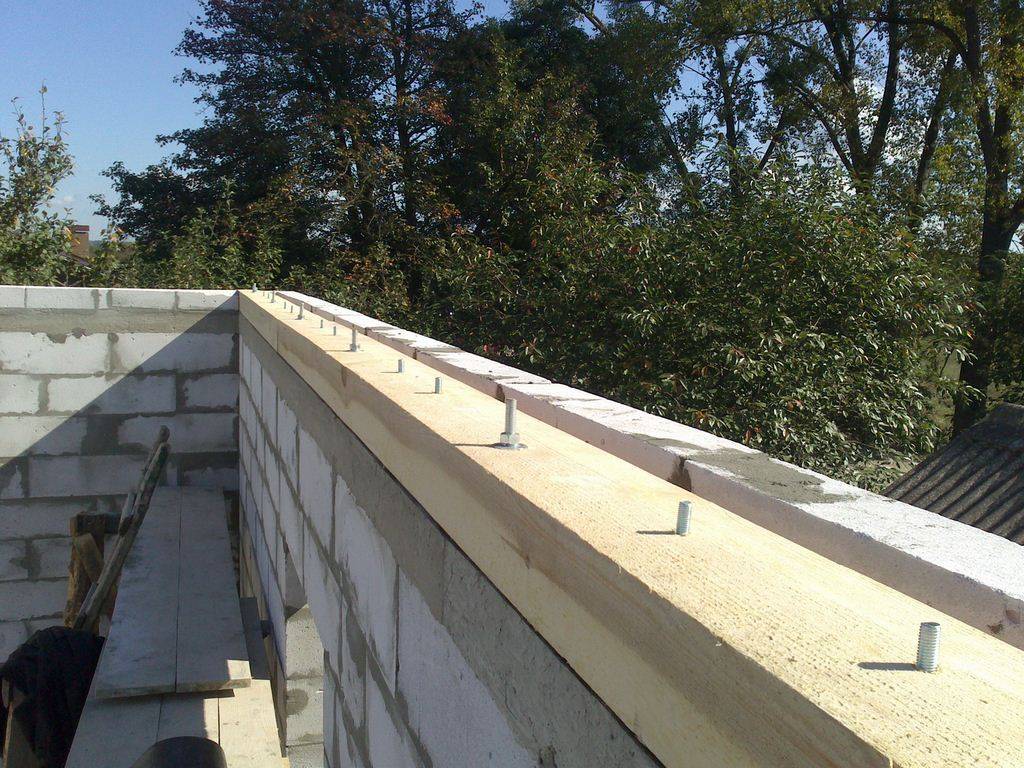

Газобетонные стены

Газобетонные блоки недостаточно прочны, чтобы к ним можно было крепить крышу. Поэтому при кладке стены в неё закладывают металлический пояс, к которому приваривают шпильки.

В мауэрлате высверливают отверстия под шпильки. Между блочной стеной и деревянным мауэрлатом прокладывают двойной слой гидроизоляции. Насаживают мауэрлат на шпильки и закрепляют его по резьбе гайкой с широкой шайбой. Крепление стропил к мауэрлату такое же, как описывалось выше.

Следует помнить, что вариантов стропильных систем очень много. Ведь дерево так легко поддается обработке. Если коротко обобщить, то стропильную систему можно устроить из балок, арок, ферм и даже рам. В каждом из этих вариантов есть свои особенности креплений к мауэрлату.

Если планируется постройка небольшого размера, например, баня, гараж, летний домик, то стропильные соединения можно сделать своими руками. Руководствуясь при этом приведенной выше информацией.

Но для более ответственного строительства придется проводить серьезные расчеты, учитывать все элементы крепежа. А уж исходя из результатов расчета, подбирать материалы по размерам и количеству. И такой расчет лучше поручить квалифицированному специалисту.

Необходимые для работы инструменты и материалы

Для осуществления работы потребуются следующие инструменты и материалы:

  • брус с минимальным сечением 150 х 150 мм;
  • гидроизоляционный материал (чаще всего рубероид);
  • разводной ключ;
  • уровень для осуществления горизонтальной установки;
  • молоток;
  • дрель;
  • болты;
  • гвозди.

Помимо перечисленного, требуются и дополнительные материалы в зависимости от того, какой именно способ крепежа будет выбран.

Для проволочного крепления необходима достаточно толстая (от 4 до 6 см в диаметре) проволока-канатка на основе стали;

В случае применения деревянных пробок нужны:

  • бруски из дерева размером с кирпич;
  • строительные скобы из металла длиной 25 см;

При осуществлении работы с использованием строительных шпилек дополнительно необходимы:

  • металлические Г-образные длинные штыри – диаметр их резьбы должен составлять 12-14 мм, длина короткого участка – 12-14 см, а длина части с резьбой – 5 см;
  • металлические шайбы;
  • гайки под резьбу М12 (резьба штырей);
  • бетон (марки 250) – нужен при создании бетонных подушек.

Сравниваем крепежные элементы

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

И еще так:

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Как сделать двухскатную крышу

Стропила – это несущая часть конструкции. Установка стропильной системы двускатной крыши обычно выполняется с помощью качественного квадратного бруса с сечением 15 на 15 сантиметров (обязательно нужен расчет). Одна из самых прочных, неприхотливых и при этом недорогих пород дерева для стропильного бруса – сосна.

Иногда для стропил используется металлический профиль.

1. Основой стропильной конструкции является мауэрлат – брус, уложенный по периметру стен на некотором расстоянии от края (в конструкции металлических стропил для той же цели используется швеллер см. чертежи). На стену под брусом помещается гидроизоляция (например, рубероид), а он сам обрабатывается антисептиком.

Назначение этой части системы – распределять нагрузку от стропил на стены и связывать кровлю со стеной. Устанавливается на кирпичные, газо- и пенобетонные стены. На деревянных и брусовых в этом качестве используется верхний венец сруба.

Существуют разные способы монтажа мауэрлата (см чертежи и фото): на арматурный пояс из железобетона, непосредственно на кирпичную кладку (в этом случае для прочности можно снаружи заподлицо со стеной обложить брус кирпичом), просто фиксируется к стене анкерными болтами.

2. Установка фронтонов (торцевых треугольников). Бывают каркасные и кирпичные. Каркасные чаще выполняются из дерева и последствии обшиваются каким-нибудь листовым материалом. Кирпичные – кладка, являющаяся фактическим продолжением кирпичной стены.

3. Верхние углы треугольников становятся опорой для конькового бруса. Параллельно ему ниже располагаются боковые прогоны, с опорой на боковые стороны треугольников. Для небольших домов стараются брать цельный брус. Если длина дома больше шести метров, приходится использовать строительные фермы и делать составной.

Важно: можно продлить концы прогонов так, чтобы они выступали за плоскости фронтонов. В этом случае нагрузка от свесов с торцевых сторон придется на выступающие части, а не на середину крыши. 4

Стропила опирают одной стороной на мауэрлат, другой – на коньковый брус (см. фото и чертежи). Как правило, устанавливаются промежуточные опоры – раскосы (диагональные балки), стойки и т.д. назначение которых – укрепление конструкции и частичная разгрузка ее частей

4. Стропила опирают одной стороной на мауэрлат, другой – на коньковый брус (см. фото и чертежи). Как правило, устанавливаются промежуточные опоры – раскосы (диагональные балки), стойки и т.д. назначение которых – укрепление конструкции и частичная разгрузка ее частей.

Стропила свисают за стены (становятся основой для будущих свесов). Если длины не хватает, их наращивают доской («кобылкой»).

Видео «Схема стропильной системы двухскатной крыши»:

Когда делается двухскатная крыша своими руками можно сразу сделать и утепление, чтобы не мучаться потом изнутри. Если предусмотрено последнее — не забыть сделать пароизоляцию и затем приступать к утеплению изнутри.

1. По нижней части стропил располагается пароизолирующая пленка.

2. Между самими стропилами устанавливается утеплитель (минеральная вата).

3. Сверху стропила вместе с утеплителем снова покрывается пароизоляцией.

На получившийся каркас крыши монтируется обрешетка, которая будет основой для кровельного покрытия. Ее выполняют из досок, влагостойких модификаций ОSB и ДСП. Под профнастил в этом качестве может использоваться оцинкованный стальной профиль.

Видео «Как сделать двускатную крышу»:

Укладка зависит от типа будущего покрытия:

– под рубероид и другие рулонные материалы, битумную черепицу делается сплошная обрешетка (интервалы между заготовками на компенсацию термических расширений не более полсантиметра);

– под металлопрофиль или шифер – разреженная, с шагом до полутора метров;

– для большинства материалов – стандартная, 30-40 сантиметров.

На шаг обрешетки могут влиять в совокупности угол наклона крыши и тип кровельного материала: например, ондулин при малом уклоне крыши кладут на сплошную обрешетку, а чем больше уклон, тем больше допустимый шаг (вплоть до шестидесяти сантиметров).

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

  • В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
  • В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал второго сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется первый сорт. В изготовлении менее ответственных деревянных накладок может применяться третий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

https://youtube.com/watch?v=fOlIW8FXVP8

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Особенности крепления мауэрлата к газобетону без армопояса

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и воспользоваться классическим способом, с закладкой арматуры и бетонированием ленты. С другой стороны, проблема заключается лишь в соблюдении технологии, в этом нет никаких секретов, и при должном терпении и аккуратности закрепить деревянный брус без армопояса не составит особого труда.

Прежде всего, необходимо знать условия, при соблюдении которых можно прикрепить мауэрлат к газобетону без армопояса:

  • В конструкции каркаса крыши стропила не должны создавать дополнительной распирающей нагрузки на верхнюю кромку стен;
  • Здание и крыша в первую очередь ориентированы на местности так, чтобы ветровые потоки создавали минимальное давление на кровельные скаты;
  • Наклон кровли выбран достаточно большим, чтобы в зимнее время тяжелый снежный покров выдавливал стропила и мауэрлат за пределы верхней кромки стен.

Совет! Способ, как закрепить мауэрлат без армопояса, нужно выбрать до того, как будут выложены стены. Принять решение нужно до того, как будут выложены последние три ряда блоков. Именно на уровне третьих сверху рядов закладывается предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона. Ситуация со стропилами станет более понятной, если взглянуть на приведенную ниже схему.

Висячие стропильные балки после установки и выравнивания на коньке и мауэрлате обязательно соединяют-стягивают горизонтальными брусовыми стяжками.

Если наслонную балку ставят на коньковом прогоне с использованием шарнира, то пятку стропила, которой она опирается на поверхность мауэрлата, нужно закрепить на скользящем соединении. В противном случае вес кровли оторвет деревянный брус от поверхности.

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно

Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой

Назовем наиболее популярные из них:

  • самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;

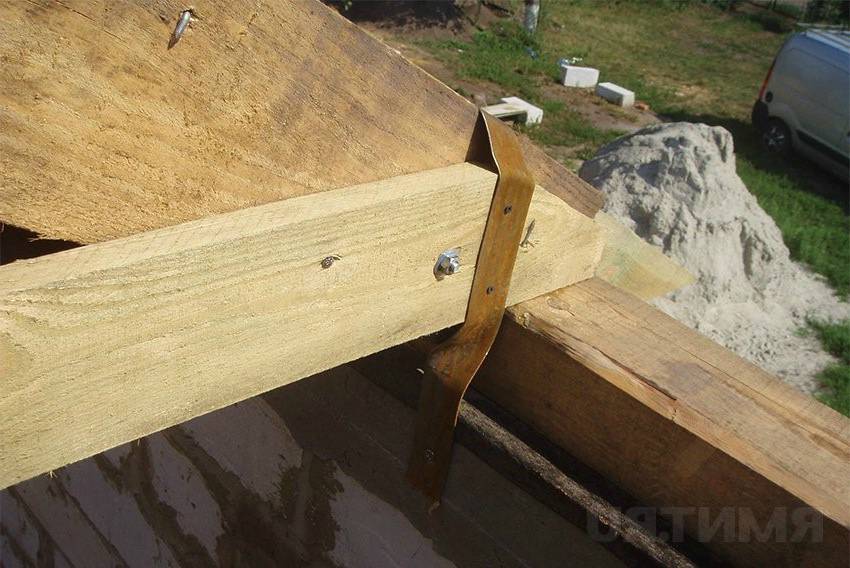

  • можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
  • но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
  • если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
  • если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
  • самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

Видео по теме:

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов:

  1. Параметры площади дома – его периметр и площадь.
  2. Тип конструкции крыши.
  3. Материал используемый в стропильной системе и для покрытия кровли.
  4. Климатические условия.
  5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

  1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
  2. Крестообразная.
  3. Складчатая.
  4. Плоская.
  5. Сферическая.
  6. Шатровая, полуовальная и вальмовая.
  7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

  • r – плотность дерева,
  • V – объем мауэрлата,
  • m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

  • S – сечение деревянного бруса,
  • L – его длина или периметр.
  1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
  2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
  3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
  4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

  1. Ширина мауэрлата не должна быть меньше 10 см.
  2. Оптимальное сечение деревянных брусьев – 10×15 см.
  3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
  4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
  5. Отступ бруса от края стены должен составлять как минимум 5 см.
  6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

  • южная и северная стороны дома;
  • части постройки, находящиеся постоянно в тени и на солнце;
  • сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
  • обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

  • скоб;
  • скрещивающихся гвоздей в мауэрлате;
  • фиксирующих стальных пластин;
  • вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

  • правильная высота;
  • ширина, соответствующая размеру стены;
  • длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
