Самостоятельное изготовление заборных креплений без приваривания

Основа технологии

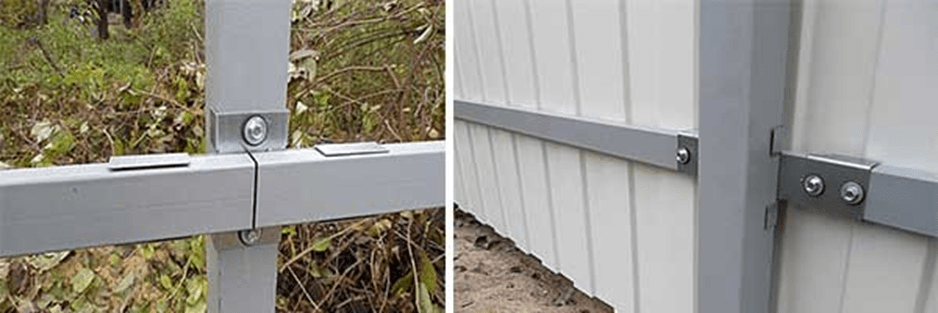

В принципе, строительство забора из профнастила без сварки ничем не отличается от классической технологии, кроме того, что для соединения продольных и поперечных элементов каркаса используется не сварка, а альтернативные способы крепления. Какие – зависит от фирмы-производителя. Каждый завод по производству заборов из профлиста стремится придумать и запатентовать свою крепёжную систему: у кого-то это кронштейны из двух X-образно приваренных швеллеров, у кого-то — специальные оцинкованные хомуты или пластины-держатели для болтов.

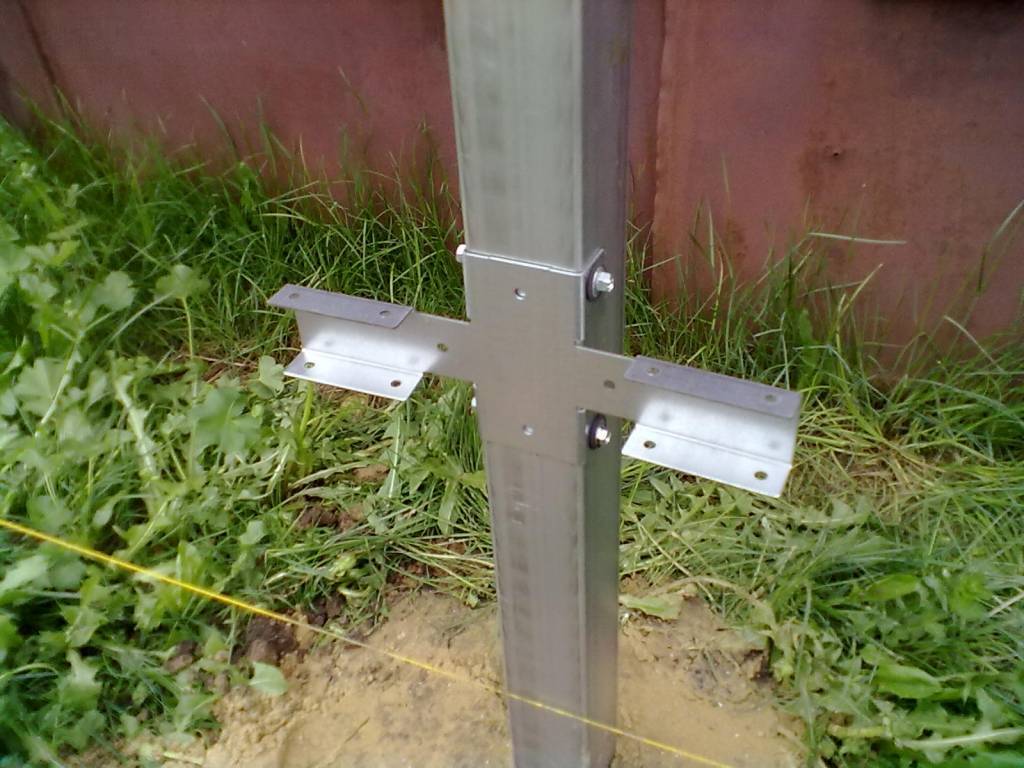

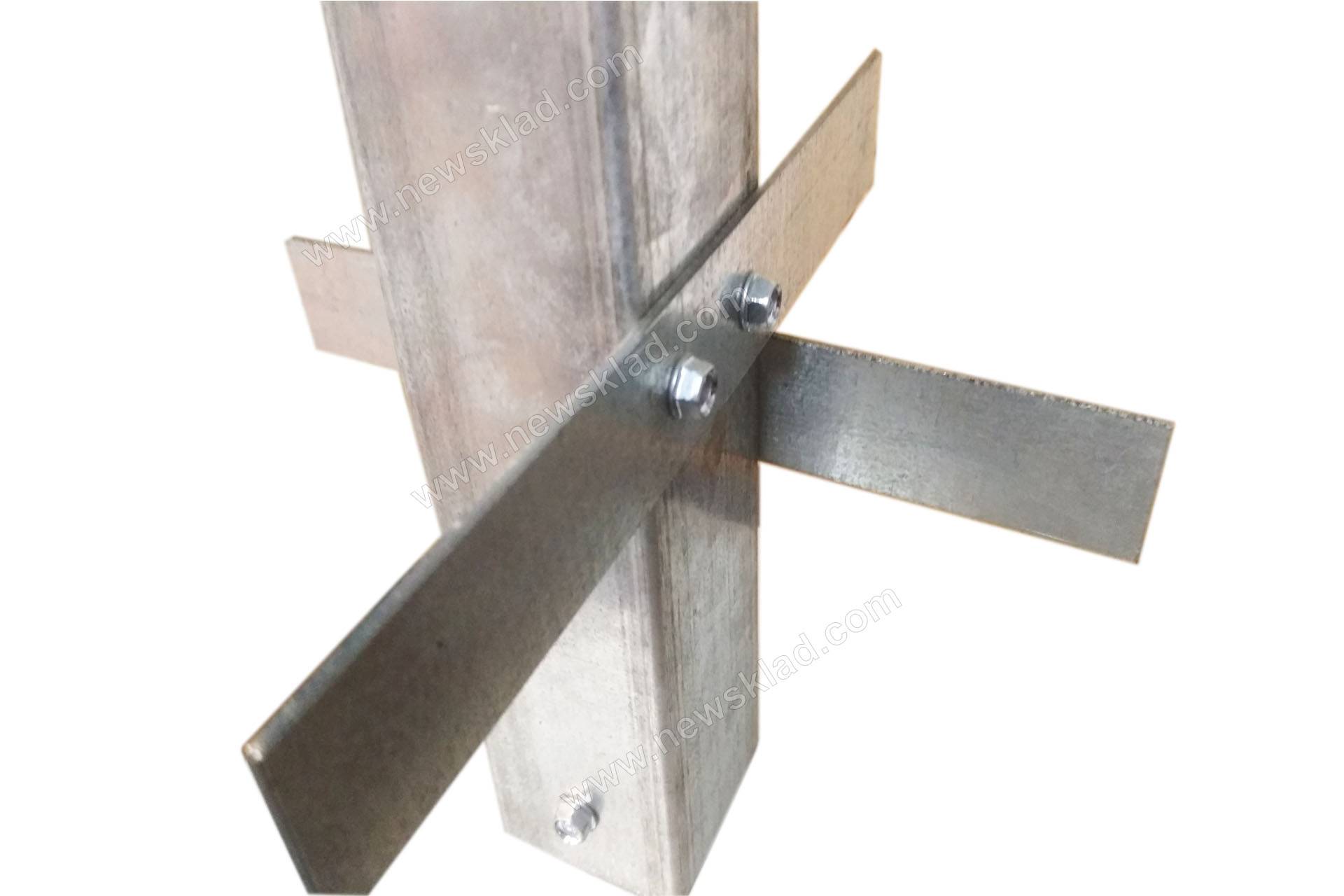

Кроме отдельных вспомогательных крепёжных приспособлений, вы можете заказать и столбы с уже приваренными «ушками» для крепления – словом, возможностей для тех, кто хочет установить забор из профнастила своими руками и без сварки, множество.

Соединяются профильные трубы каркаса для забора между собой так же, как и с профнастилом – болтами либо кровельными саморезами. Кстати, использование специальных вспомогательных приспособлений – кронштейнов, хомутов, пластин – усиливает и места крепления листов к опоре, в чём заключается ещё одно их преимущество.

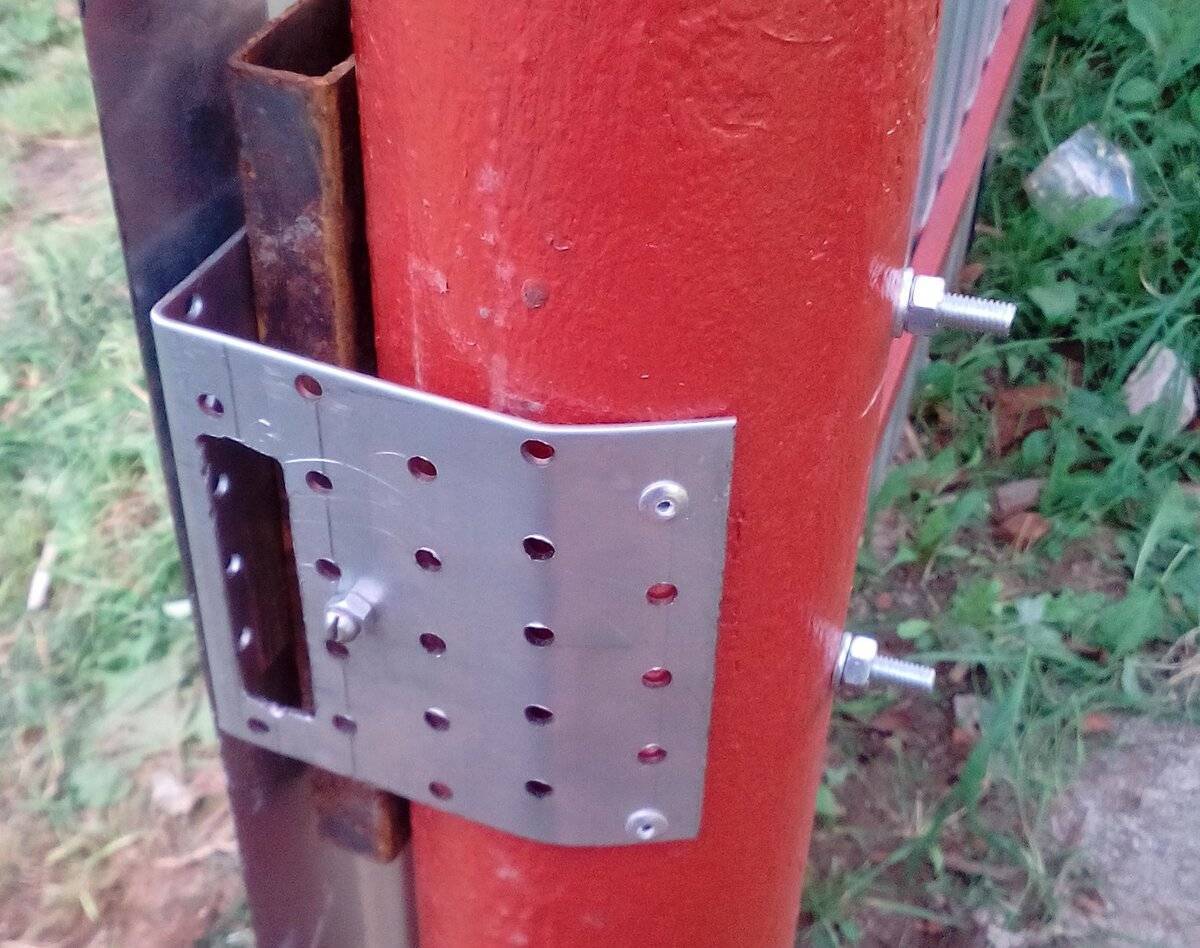

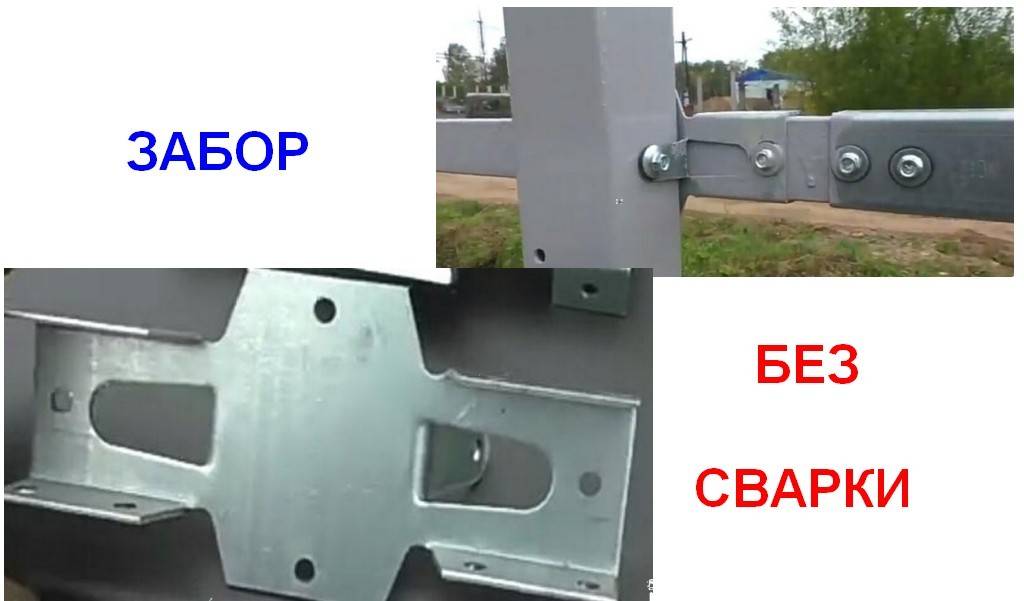

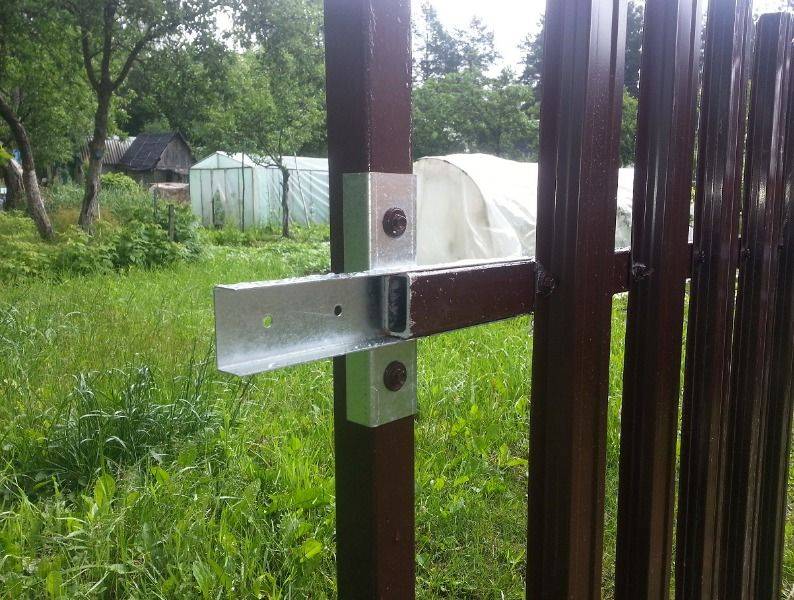

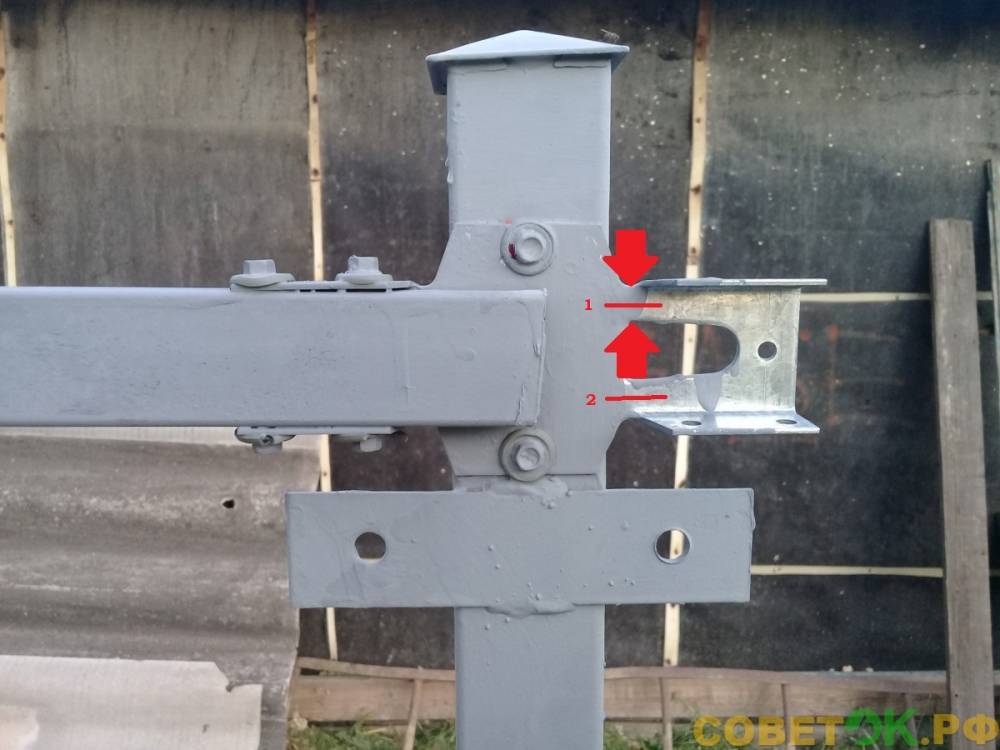

А как будет работать данное приспособление?

А вот это вопрос ко всем. Как поведёт себя эта «жестянка» через 10–20 лет — неизвестно. Забор из профлиста обладает высокой парусностью и что сделают регулярные ветровые нагрузки с этим кронштейном — также не известно. Возможно, забор будет «жидковат»? Как вы думаете? Но, надеемся, что разработчики все продумали и на самом деле облегчили жизнь людям, которые не владеют сварочным делом.

А вы за сварку или за монтаж на подобные кронштейны? Пишите своё мнение в комментариях!

Друзья, мы растём и нас уже 129 тысяч! Ставьте лайк, подписывайтесь на канал, делитесь нашими лайфхаками, статьями и рецептами — мы работаем, чтобы вы получали только полезную и интересную информацию!

Смотрите видео — Стильный дом-шале с облицовкой из черного керамического кирпича.

Профнастил для заборов

Для заборов используется профлист с маркировкой С — для заборов и стен. Еще есть Н и НС, но они для заборов не подходят — это больше кровельные материалы. Редко можно встретить маркировку A и R, профили А могут использоваться для заборов.

В маркировке после буквы стоит цифра — от 8 до 35. Она обозначает высоту ребра в миллиметрах. Так С8 означает, что профлист предназначен для забора, а высота волны — 8 мм. Чем больше высота волны тем более жесткой будет поверхность. При сильных ветрах берите как минимум С10, а то и С20.

Толщина листа — от 0,4 до 0,8 мм. Наиболее оптимальный вариант — толщина 0,45 мм или 0,5 мм. Они подойдет для забора до 2,5 м высоты. Если нужен более высокий, берите хотя бы 0,6 мм.

Высота листа обычно в районе 2 метров, можно найти 2,5 м. Ширина бывает очень разной — от 40 см до 12 метров. Разные заводы выпускают различный по формату профнастил.

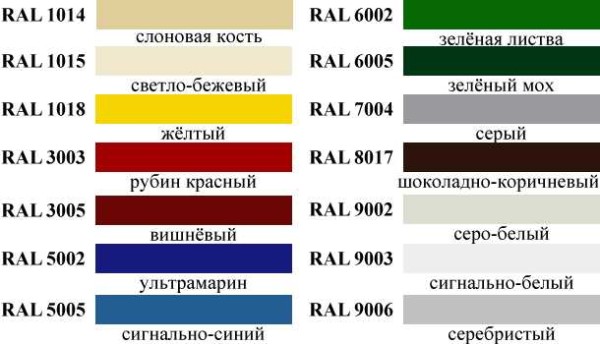

Стандартная палитра цветов, в которую красят листы профилированного металла

Профнастил может быть оцинкованным, может окрашенным (окрашенные на 15-25% дороже оцинкованных). Краску наносят двух типов: порошковое и полимерное покрытие. Порошковое покрытие более стойкое, но и более дорогое.

Есть листы, окрашенные с одной стороны — со второй находится оцинковка, покрытая грунтом серого цвета, есть — с двух. Двухстороннее покрытие, естественно дороже односторонней окраски, но вид лучше, да и срок службы больше.

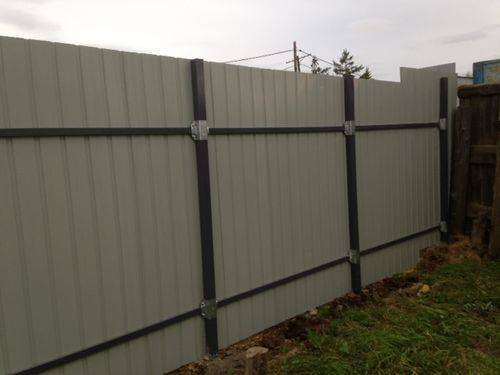

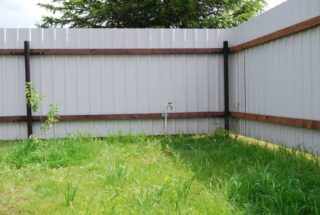

Это вид со двора на забор с двусторонней окраской

Опорные трубы и лаги для забора обычно грунтуют, затем красят. И как-то повелось, что красят их темной краской. Прикрепив затем к ним окрашенный с одной стороны профлист получают четко видный «скелет» на светло-сером фоне. На небольшом участке это бывает критично

Обратите внимание, и строя забор из профнастила своими руками, красьте несущий каркас в светло-серый цвет. Результат вас обрадует: со двора смотрится это намного лучше

Крепление секциями

Секционные ограждения отличаются более эстетичным внешним видом и вместе с тем сложностью самостоятельного изготовления.

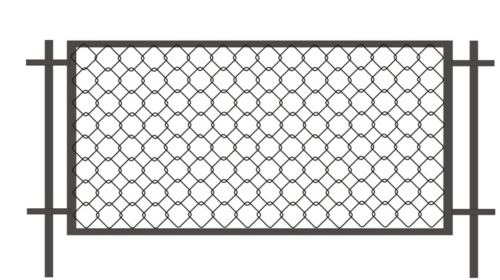

Готова секция для изготовления ограждения

Для изготовления одной секции забора потребуются:

  • металлические направляющие, в качестве которых могут выступать профильные трубы, круглые трубы небольшого диаметра, уголки. Направляющие свариваются между собой, образуя каркас секции заданных размеров;
  • сетка;
  • сварочный аппарат;
  • плоскогубцы;
  • рулетка.

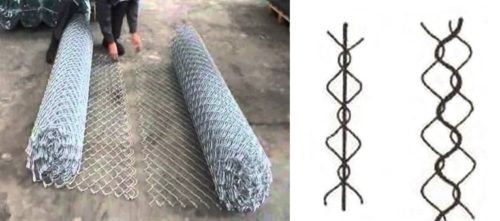

Для фиксации сетки Рабица к направляющим используются следующие способы крепления:

  • фиксация с помощь металлического прута;
  • фиксация с помощью металлических крючков.

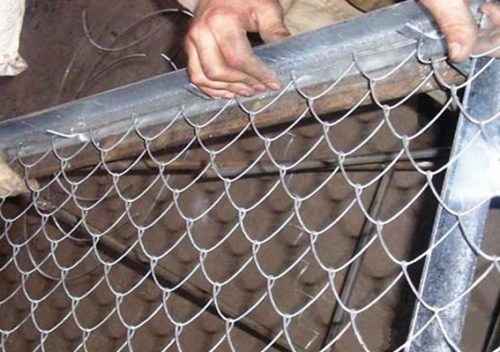

Крепление прутом

Наиболее популярным и надежным способом крепления к направляющим является фиксация при помощи металлического прута, которая производится в следующем порядке:

  1. от рулона сетки отделяется отрез, по габаритным размерам полностью соответствующий аналогичным параметрам готового каркаса секции;

Подготовка сетки для фиксации

  1. далее металлический прут пропускается через ячейки сетки по всему периметру;
  2. прут приваривается к направляющим.

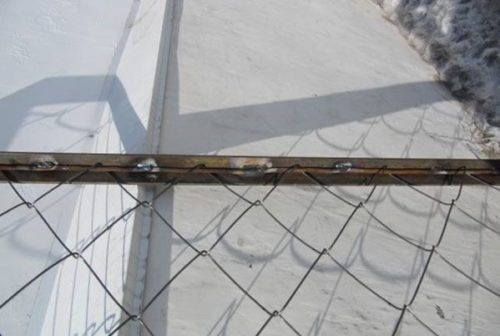

Фиксация сетки Рабица методом сварки через прутки

Крепление крючками

Крепление металлической сетки к направляющим крючками производится по следующей технологии:

  1. способом, указанным ранее, осуществляется подготовка сетки к фиксации, то есть подготавливаются отдельные отрезы в соответствии с габаритными размерами;
  2. по периметру рамы привариваются специальные металлические крючки, которые могут быть в форме прямоугольных или закругленных пластин;
  1. на крючки натягивается сетка и производится ее фиксация путем зажима.

Технология фиксации крючками

Подготовленные любым из указанных способов секции легко закрепляются на столбы (как правило, метолом сварки), образуя готовое ограждение (забор). Аналогичными способами можно изготовить ворота и калитку.

Комплектующие для забора

Если хомут — это важный элемент крепежа, то кованые детали и специальные планки — составляющие уникального дизайна. Декоративные детали закроют собой острые края профилированных листов. С таким дополнением ограждение станет безопаснее и привлекательнее.

Элементы ковки, закрепленные поверх полотна забора, выполняют не только декоративную роль, но и эффективно дополняют защитную функцию. Теперь вор не сможет легко перелезть через ограду.

Крышки для столбов — это реализация практичного решения. Их использование позволяет защищать трубы-опоры от попадания воды внутрь. Если упустить такой важный момент, то металл начнет разрушаться быстрее заявленного производителем срока. Декоративные крышки гармонично вписываются в дизайн ограждения. Вместо них могут использоваться заглушки.

Построить забор своими руками можно без дорогостоящей сварочной аппаратуры или услуг профессиональных специалистов. Все, что для этого требуется — правильно подобрать материалы и найти свободное время.

Источник

Лаги для забора из профнастила: цена деревянных и металлических прожилин

Чтобы вам было удобнее рассчитывать стоимость строительства забора из профнастила, приведем цену на лаги разной толщины и из разных материалов. Учитывайте, что цены в таблице рассчитаны как средние для нескольких поставщиков. Не рассматривайте их как оферту.Поперечины для забора из профнастила: цена лагов разной толщины из дерева и металла

Размеры, ммТолщина, ммПокрытиеЛаги для профнастила, цена 1 м.п., рублей
Металлические лаги
20×40×25001,5Грунт115
20×40×25001,5Эмаль145
20×40×25001,5Порошковое275
25×50×25001,5Грунт165
25×50×25001,5Эмаль190
25×50×25001,5Порошковое324
Деревянные лаги
40×50×25004035
50×60×25005048

Из таблицы видно, что намного выгоднее купить деревянные лаги для забора из профнастила — цена их более чем в три раза ниже. Даже если сравнивать с просто грунтованными металлическими поперечинами. Стальные прожилины же с устойчивым к износу и механическим повреждениям порошковым покрытием стоят почти в 10 раз дороже, чем деревянные. Но, несмотря на разницу в цене, стальные лаги, все же, предпочтительнее.

Начало рабочего процесса

Теперь, как сварить гаражные ворота. 1 этап — сборка каркаса, для этого необходимо сварить уголки 75 мм и профиля в единую конструкцию, затем на нее будет закреплена рама и наварено полотно. Работы стоит начинать с порога в следующем порядке:

  1. Отрезать 2 уголка по ширине проема будущих ворот, расположить их вдоль порога с внутренней и внешней сторон. Сварить их между собой стальными полосками или арматурой с шагом 50–75 см. Полоски размещаются с внутренней стороны уголка. Итак, есть порог.
  2. Отрезать еще 4 заготовки, они пойдут на боковую часть каркаса. Следует разместить их плотно к уголкам порога, подрезать изделия так, чтобы они плотно подходили друг к другу.
  3. Поставить все 4 стойки к торцам стены. Свариваем связями, как и нижнюю часть каркаса до этого. Шаг размещения связей — по 40 см от порога и потолка, а средняя — на равном удалении от верхней и нижней планок.
  4. Приварить порог к стойкам.
  5. Требуется установить верхнюю часть каркаса, подкорректировать, где нужно, приваривать связи, потом сварить с боковыми стойками. Каркас готов.
  6. Если какой-то из элементов повело, его можно подправить, наварив рычаг.

Сборка внутренней рамы

Сварить гаражные ворота своими руками не так просто, если спешить. Чем небрежнее сварка, тем больше шанс, что каркас и рама будут кривыми. Если хозяин никогда не занимался сваркой металла, стоит попросить знакомого специалиста помочь в этом. Итак, нужно приступить к сборке рамы:

  1. В готовом каркасе понадобится установить створки и закрепить их на петли. Нужно выдержать зазоры для рамы — сверху 10 мм, сбоку — 5 мм, нижний зазор от порога — 20 мм.
  2. Отрезать уголок по длине боковой части каркаса, подрезать еще 30 мм и поставить в соответствии с зазорами к внешней боковой части каркаса. Куском метала нужно прихватить заготовку на этом расстоянии к внешней стойке каркаса, можно прихватить 2 элементами, чтобы зафиксировать наверняка. С противоположной стороной повторить процедуру.
  3. Снизу и сверху сварить уголки горизонтально, подрезать в соответствии с размерами рамы.
  4. Прикрепить к каркасу петли и приварить их к частям рамы. После этого можно подрезать сварныекрепления, которыми часть рамы была зафиксирована на каркасе.
  5. Установить посередине 2 стойки, приварить их.
  6. Приварить по 1–2 перемычки для каждой двери.
  7. Чтобы ворота без полотна не просели, стоит сразу поставить раскосы.
  8. Теперь нужно проверить и открыть ворота.
  9. Осталось только наварить полотно.

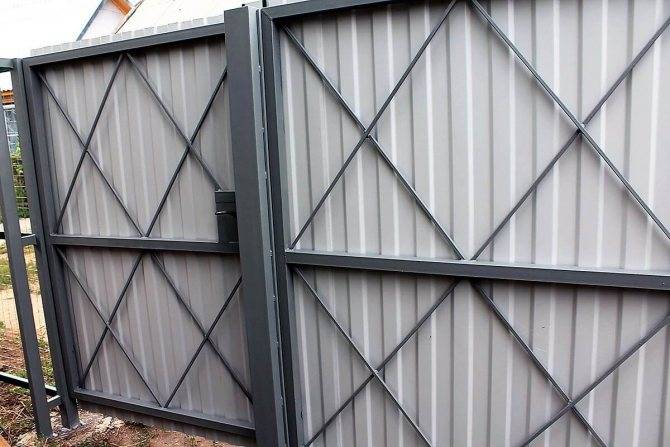

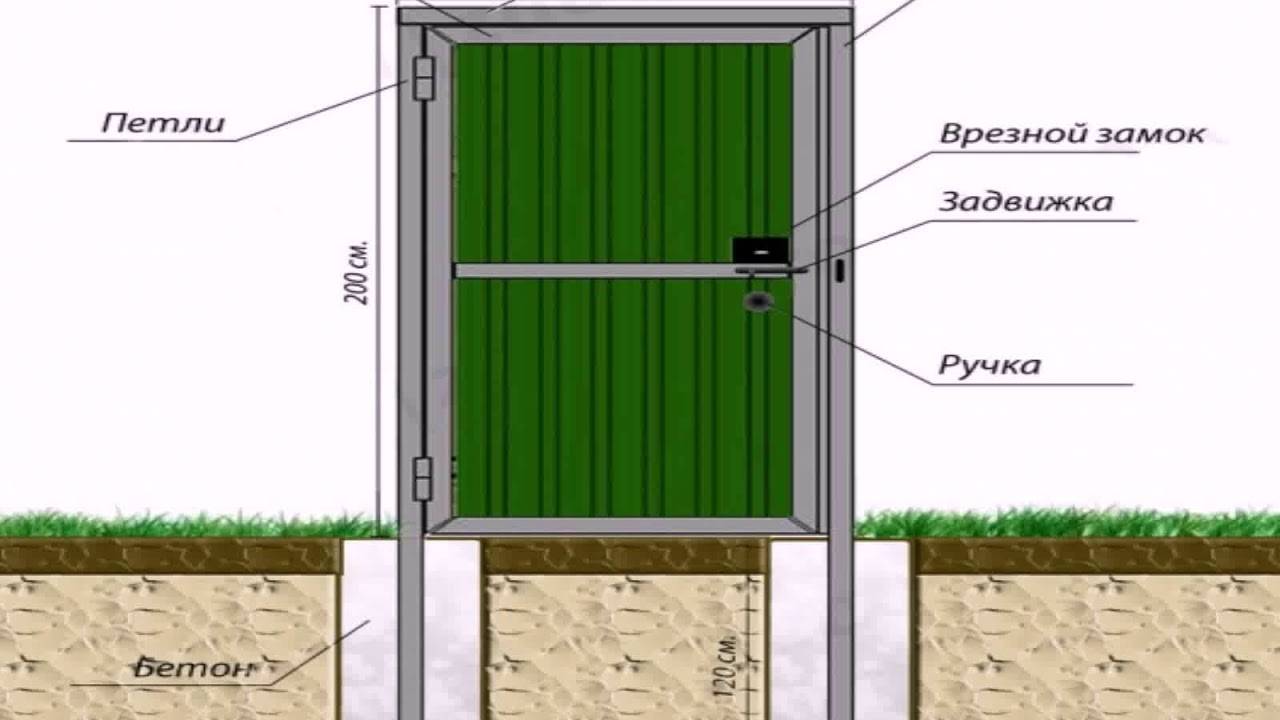

Достоинства и недостатки

1. Учитывая бюджетную ценовую политику на профилированные материалы и доступность их в магазинах, первым из достоинств можно назвать дешевую стоимость. Калитка из профильной трубы обойдется вам недорого по сравнению с изделиями из других материалов.

2. При правильной обработке и последующем уходе за такой дверью материал будет устойчив к коррозиям.

3. Дверь является самым используемым местом из всей конструкции, поэтому не мало важным будет тот факт, что изделия из профильных труб долговечны и прослужат вам долго.

4. Профилированные трубы имеют легкий вес, что облегчит каркас конструкции и позволит быстро и без особых усилий установить калитку.

5. Для изготовления и установки конструкции вам не потребуются особые знания и умения. Достаточно уметь обращаться с такими инструментами как болгарка и сварочный аппарат и немного чертить. Также понадобятся знания работы с землей, которые сводятся к выкапыванию ям для опор.

6. Еще одним фактором, по которому владельцы частного сектора отдают предпочтение конструкциям из профильных труб, будет их надежность.

7. Также, настоящие эстеты могут создать свой собственный дизайн, используя в изготовлении разнообразные материалы.

1. Из недостатков можно выделить отсутствие шумоизоляции. Поэтому ваш двор будет защищен от чужих глаз, но не ушей.

2. Если вы не можете гарантировать, что калитка не будет подвержена каким-либо механическим влияниям, то должны быть готовы к тому, что любое повреждение может привести к коррозии металла.

Фиксация перекладин

Поскольку использование сварочного аппарата не предполагается, то единственным удобным способом крепления перекладин к вертикальным опорам будет использование болтов. В местах соединения потребуется заблаговременно высверлить отверстия соответствующего диаметра. Укладывать перекладины следует таким образом, чтобы их широкая часть ложилась на опору.

Располагаются перекладины следующим образом:

  • верхняя и нижняя – на расстоянии 20-30 см от верхнего и нижнего края расчетного положения листа соответственно;
  • центральная, если в таковой существует необходимость, располагается приблизительно в центральной части опоры.

Забор из профнастила под камень. А также о других видах читайте здесь.

В этой статье вы узнаете, как украсить забор из профнастила.

А тут https://stroika-dom.com/bezopasnost/zabory/ вы найдете еще много полезных статей о заборах.

Полезные советы

В процессе сварки и установки очень важна аккуратность, старайтесь не нанести вред полимерному покрытию. Царапины на краске способствуют образованию ржавчины, что не только портит внешний вид, но и сокращает срок службы всего забора.

Опоры и лаги (перекладины) забора не обязательно должны быть металлическими. В качестве материала подойдет древесина из твердых пород, таких как клен, ясень или дуб.

Они менее надежны, чем профильные трубы из металла, но более податливы в обработке, не подвержены усталости и хорошо сопротивляются деформационному воздействию. Для долгой службы забора деревянный каркас необходимо пропитать специальным раствором, который убережет материал от гниения и отпугнет паразитов.

Для соблюдения баланса, цвет профнастила должен совпадать с цветом крепежных элементов забора. В строительных магазинах, продаются кровельные саморезы с разноцветными шляпками.

В идеале длина перекладины и расстояние между опорами должно полностью совпадать. Это позволит не беспокоиться о необходимости срезать лишние части перекладины и сэкономит материалы.

Преимущества и недостатки

Большое количество владельцев загородных домов и дач применяют для возведения ограждений профилированный лист.

Этот материал отличается:

  • прочными характеристиками;
  • длительным сроком эксплуатации;
  • внешним видом.

Профнастил отличает невысокая цена. Сборка ограждения выполняется своими руками, без привлечения сторонних рабочих.

Но, серьезное неудобство заключается в том, что при возведении этой конструкции придется использовать сварку. Далеко не каждый владеет навыками выполнения качественных сварочных креплений.

Альтернативное решение – строительство ограждения с применением специальных креплений.

На самом деле явных недостатков ограждения, выполненного без использования сварки нет. Единственное, может вырасти время необходимо на сооружение забора, потребуется использование существенного количества крепежа.

Закрепление профнастила

Листы закрепляются кровельными саморезами, можно болтами. На перекладинах, профлистах сначала требуется высверливать отверстия выбранного диаметра. Саморезы допускается ввинчивать сразу в металл. Чтобы упростить процесс рекомендуется применять шуруповерт с низкими оборотами.

Монтировать профлисты требуется от угловой опоры. Нужно уделить достаточно внимания на работу с первым листом. Последующие выравниваются под него. Для строго вертикального расположения обязательно используют строительный уровень. Лист закрепляется в четырех точках – примерно 15 см от краев, там, где волна соприкасается с балкой. Следующий – идет внахлест на волну.

После окончания навешивания полотен важно провести дополнительное закрепление. Осуществляется данный процесс посредством вкручивания саморезов каждые две волны на всю длину перекладины

Если делать это реже, то листы прогнутся, станут причиной стуков, расшатывания всего забора.

Выбор профнастила

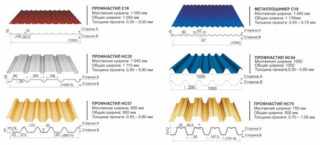

Разновидности профнастила

Выбирая листы профнастила для забора, нужно обращать внимание на маркировку, которая обозначает назначение данного вида материала и его несущую способность. Промышленность выпускает профнастил трех марок:

Промышленность выпускает профнастил трех марок:

  • Н (несущий) – наиболее прочный лист, предназначенный для обустройства межэтажных перекрытий. Дополнительную жесткость ему придают специальные бороздки посередине каждой волны.
  • С (стеновой) – применяемый для обшивки стен и монтажа ограждений. Изготавливается он из тонколистовой стали. Сформованные на нем волны имеют небольшую высоту и ширину.
  • НС (несуще-стеновой) – применяется в качестве кровельного покрытия и считается неплохой альтернативой металлочерепице. По сравнению с листами марки «Н» такой лист имеет меньшую жесткость.

Для обустройства ограждений чаще всего используют листы профнастила марки С – С8-С44. При необходимости можно применять несуще-стеновые листы НС35.

Число после буквенного обозначения показывает размер высоты волны в мм, которая в общем случае определяет конечную жесткость листа. Лист С20 имеет высоту волны 18 мм. При использовании листов марки НС на них не должно быть капиллярной канавки.

Принимая во внимание, что ограждения частных домов выполняют и декоративные функции, для них рекомендуется приобретать окрашенный профнастил. Кроме улучшенного внешнего вида такие листы более долговечны

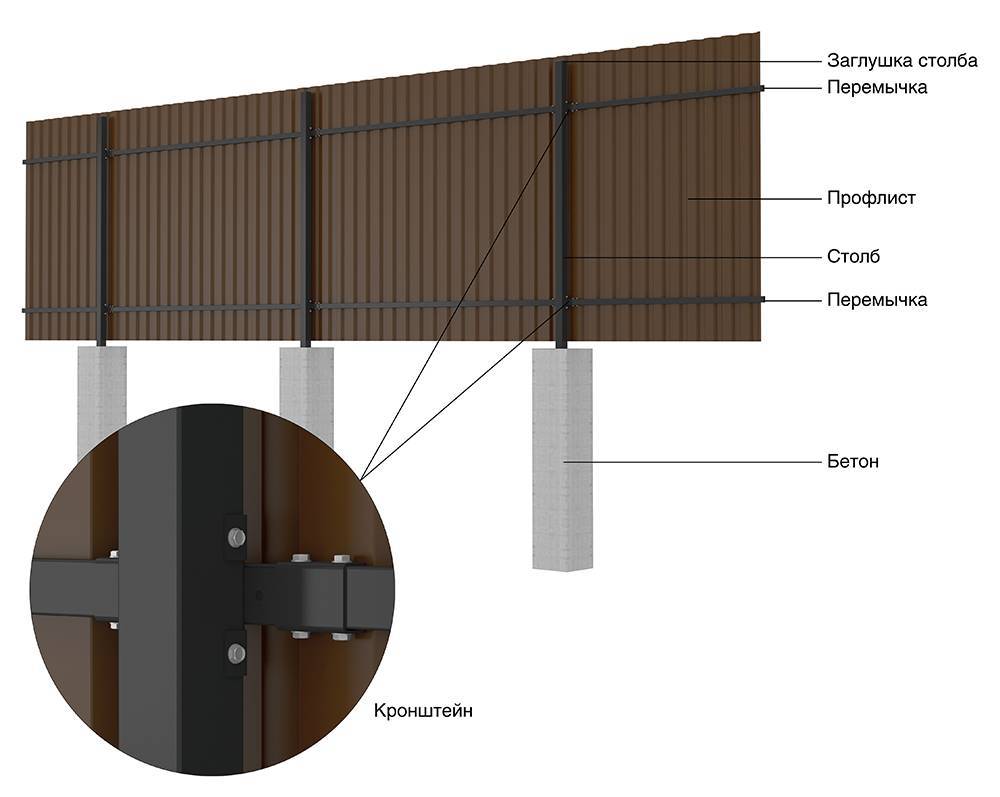

Обустройство забора из профлиста без сварки

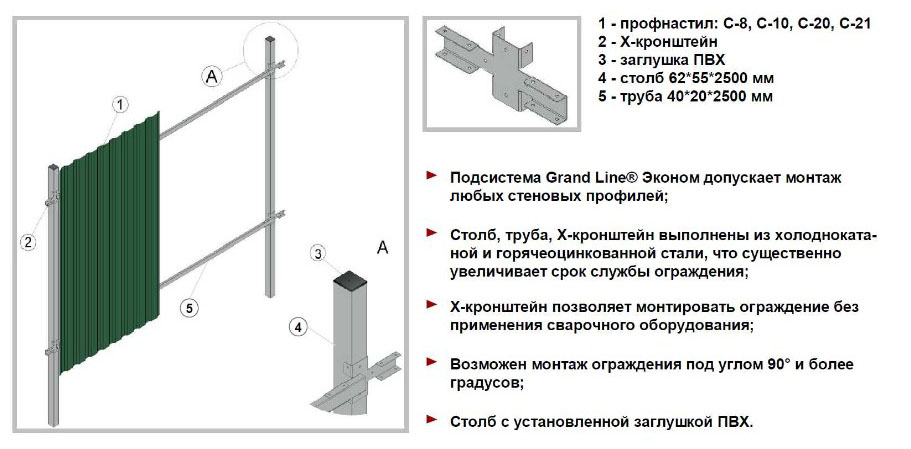

Забор из профнастила на деревянных лагах и металлических столбах

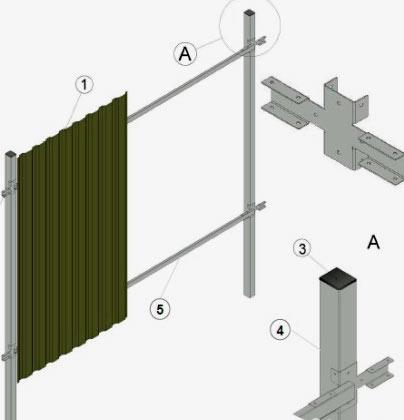

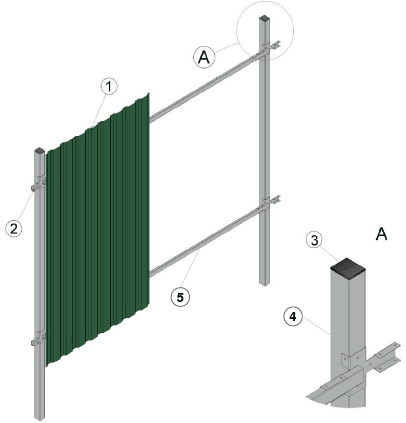

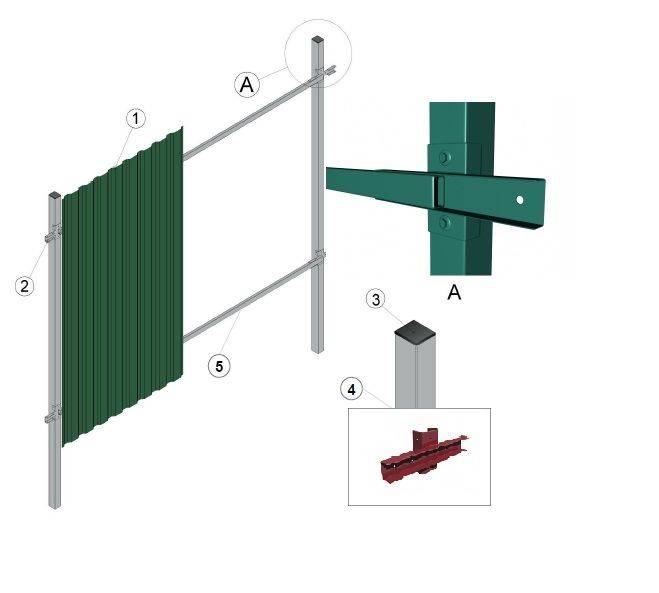

Конструктивно заборы из металлопрофиля без сварки состоят из таких элементов:

  • опорных столбов, которые должны быть надежно установлены в пробуренные скважины,
  • перекладин (лаг), соединяющие столбы между собой,
  • профлистов, прикрепленных к лагам.

Необходимые материалы и инструменты

Монтажу профлиста предшествуют работы по установке опорных столбов и сборке каркаса будущего ограждения. Кроме металлических труб круглого или квадратного сечения, понадобятся специальные элементы крепления для забора из профнастила без сварки:

  • Металлические поперечные лаги квадратного сечения.

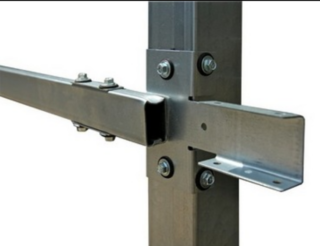

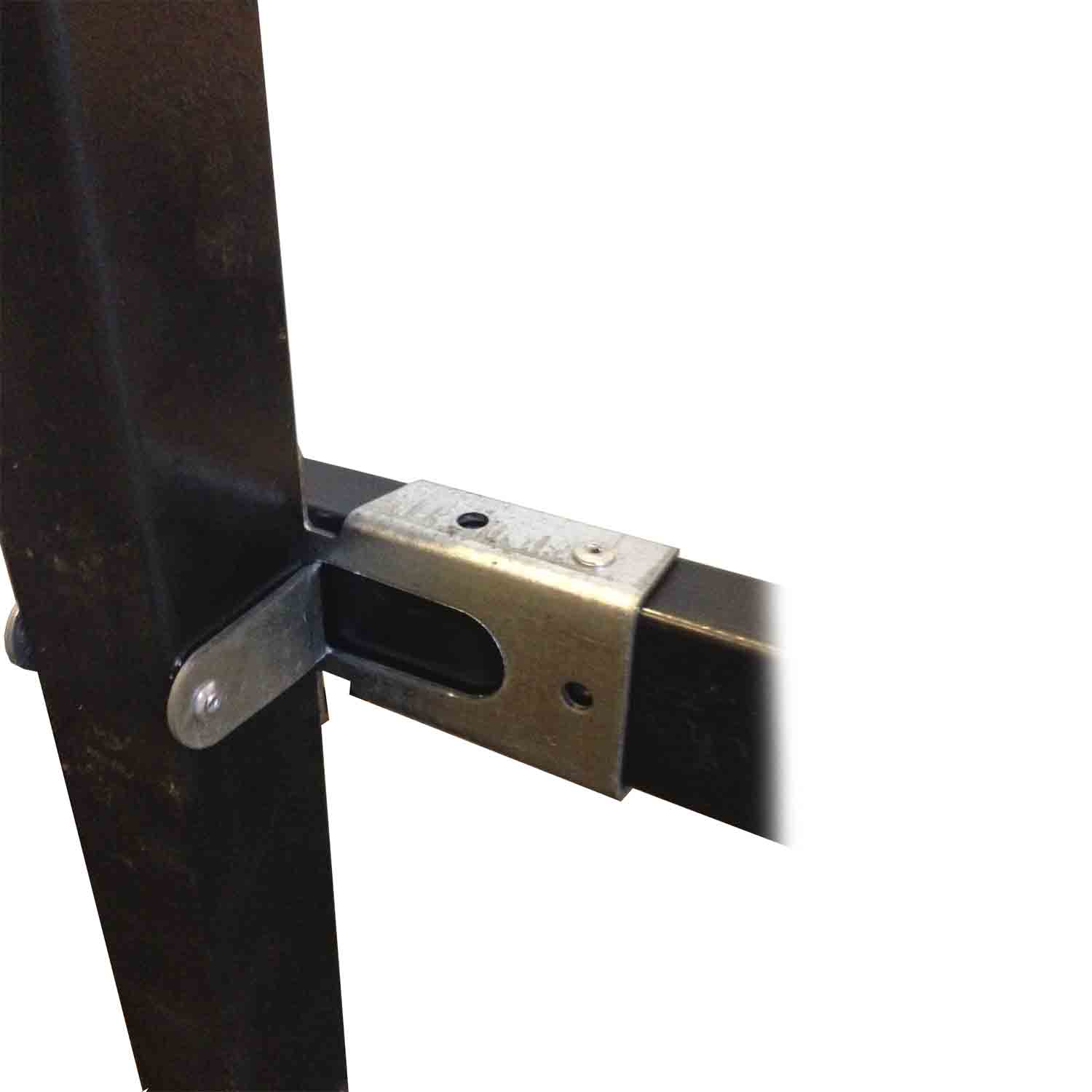

  • Кронштейны с отверстиями для крепления листов профнастила.
  • Торцевые заглушки (при необходимости).
  • Крепеж для забора без сварки (винты или болты М6 длиной не менее 20 мм, саморезы или заклепки).
  • П-образные декоративные планки, устанавливаемые на верхний торец листов.

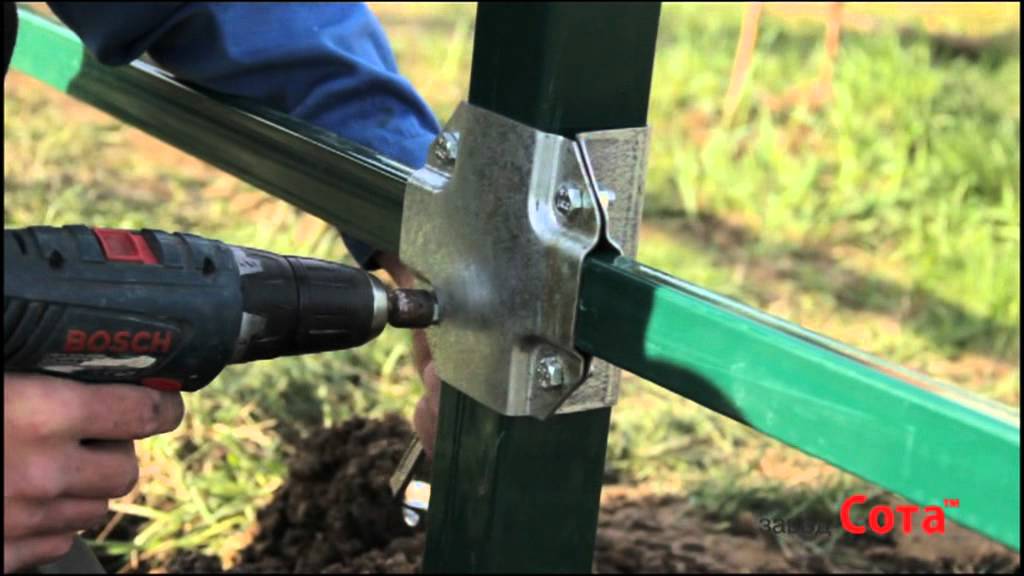

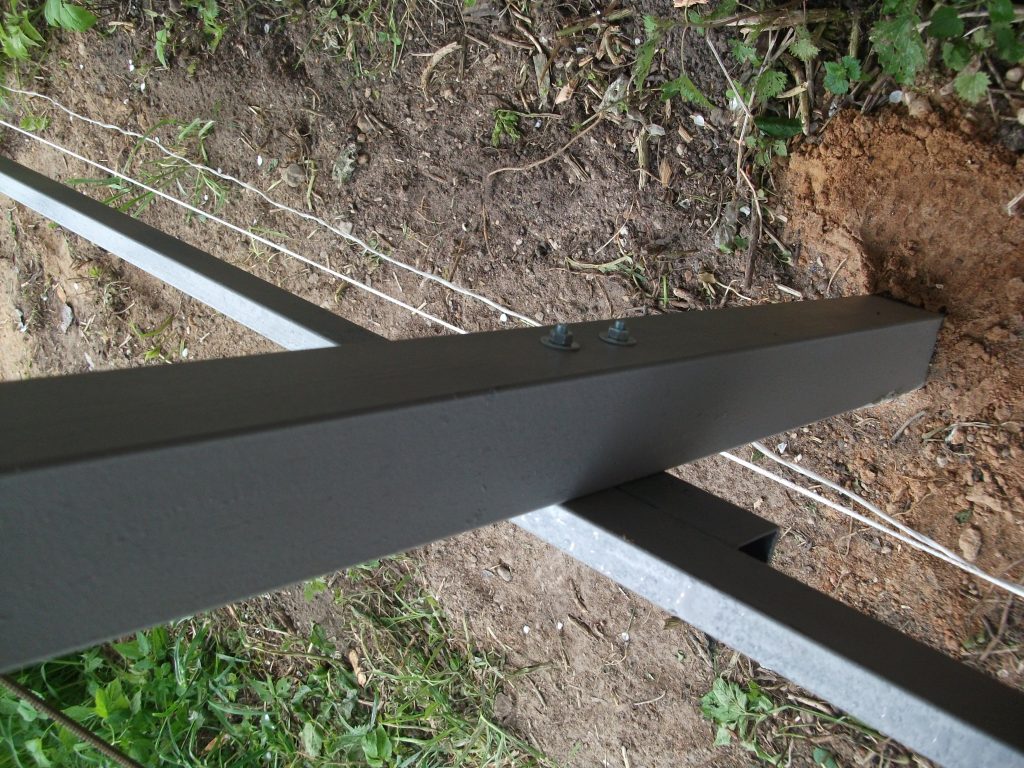

Способ крепления перекладин без сварки

Устанавливая забор из профлиста своими руками без сварки, необходимо подготовить следующий инструмент:

  • ручной садовый бур или мотобур,
  • лопату,
  • емкость для приготовления бетона,
  • отвес,
  • строительный уровень,
  • шуруповерт,
  • болгарку.

Для бетонирования столбов или заливки фундамента нужно запастись цементом, песком и гравием. Не помешает также наличие грунтовки, антикоррозионного состава и краски для профнастила – с их помощью маскируют дефекты, появившиеся при монтаже листов, и закрашивают срезы листов (при необходимости).

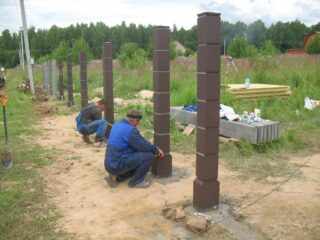

Установка опор

Установка опорных столбов в бетон

Ограждение из профнастила относится к категории легких конструкций, которые не нуждаются в закладке мощного основания. Оптимальными для них считаются:

  • мелкозаглубленный фундамент, глубиной 30-40 см,
  • бетонирование опор, скважина для которых должна иметь глубину не менее 1/3 высоты опорных столбов + 10-15 см на гравийно-песчаную подушку.

Опоры располагают согласно предварительно составленной схеме, причем сначала устанавливают базовые столбы и только потом промежуточные. Добавить прочности опорам можно армированием фундамента или отдельно стоящих опор. В фундамент закладывают конструкцию из связанных стальных прутков, а в отдельно выкопанные скважины помещают стакан из стальной сетки, охватывающий опору.

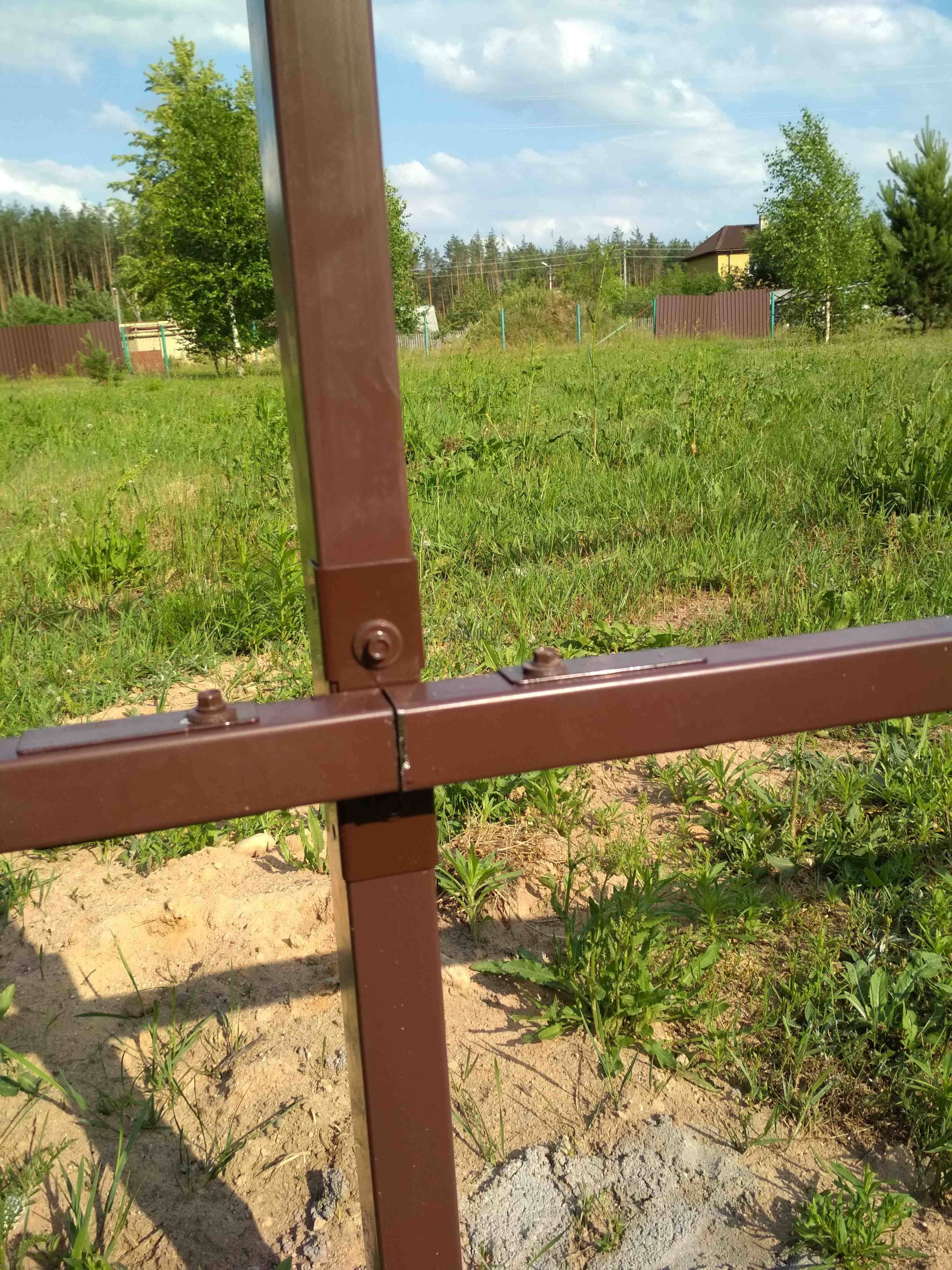

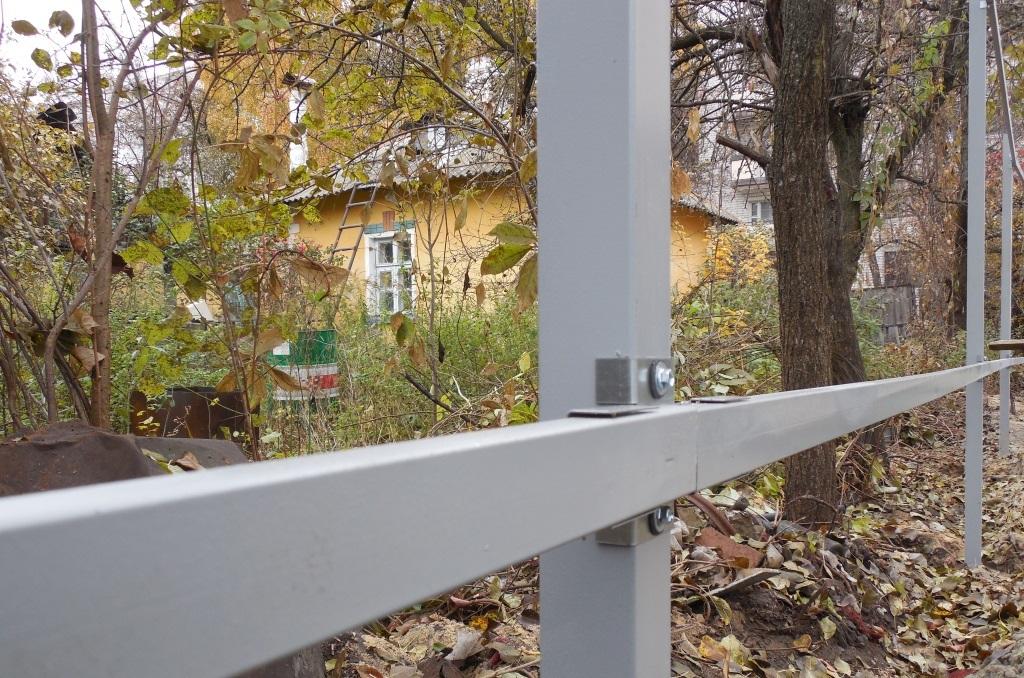

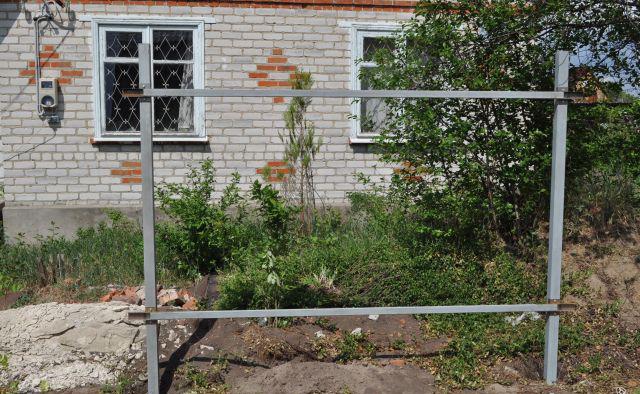

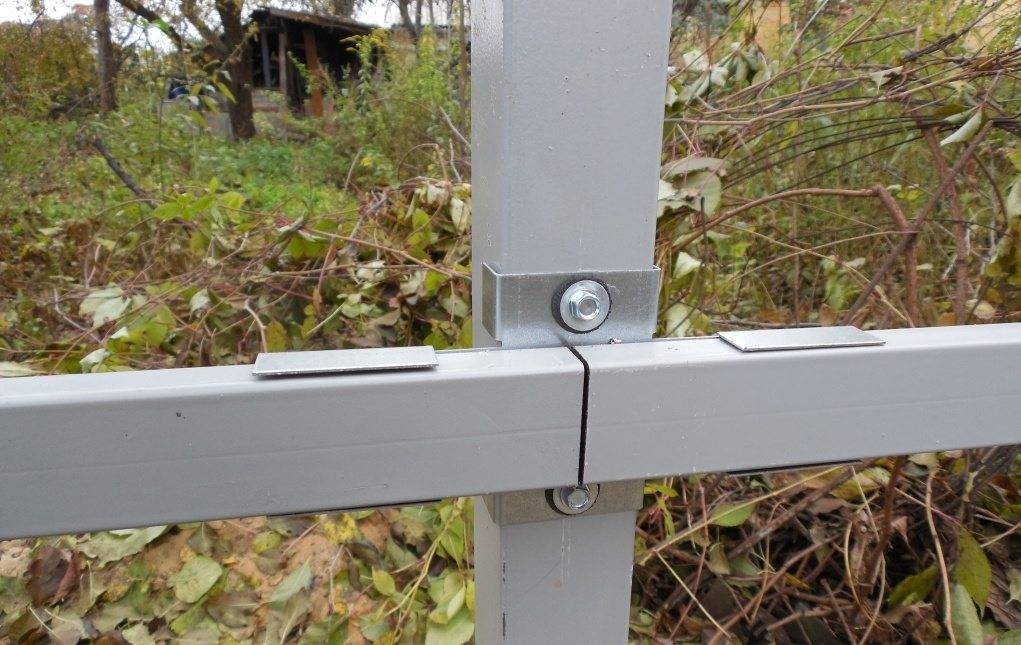

Фиксация перекладин

После того как бетон затвердеет (для этого понадобится не менее 5-ти дней), приступают к сборке каркаса забора. Для разборного соединения его элементов используют кронштейны с отверстиями, которые необходимо прикрутить к опорам. Если были применены готовые опоры, оснащенные специальными кронштейнами с отверстиями для крепления перекладин, последние прикручивают к ним. В этом случае в отдельно приготовленных держателях нет необходимости.

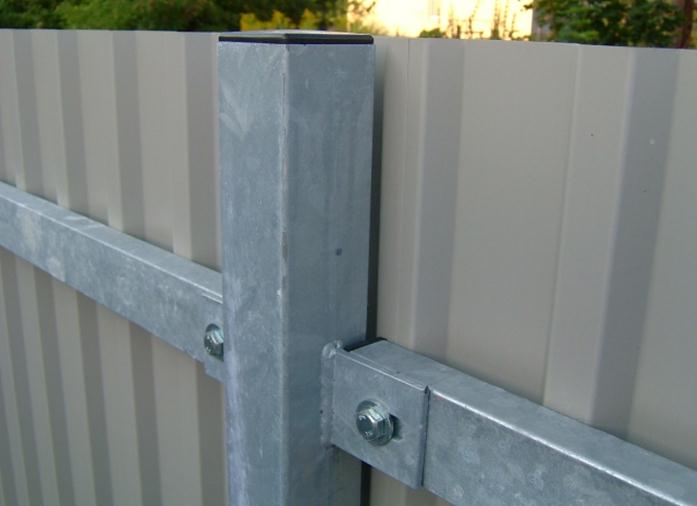

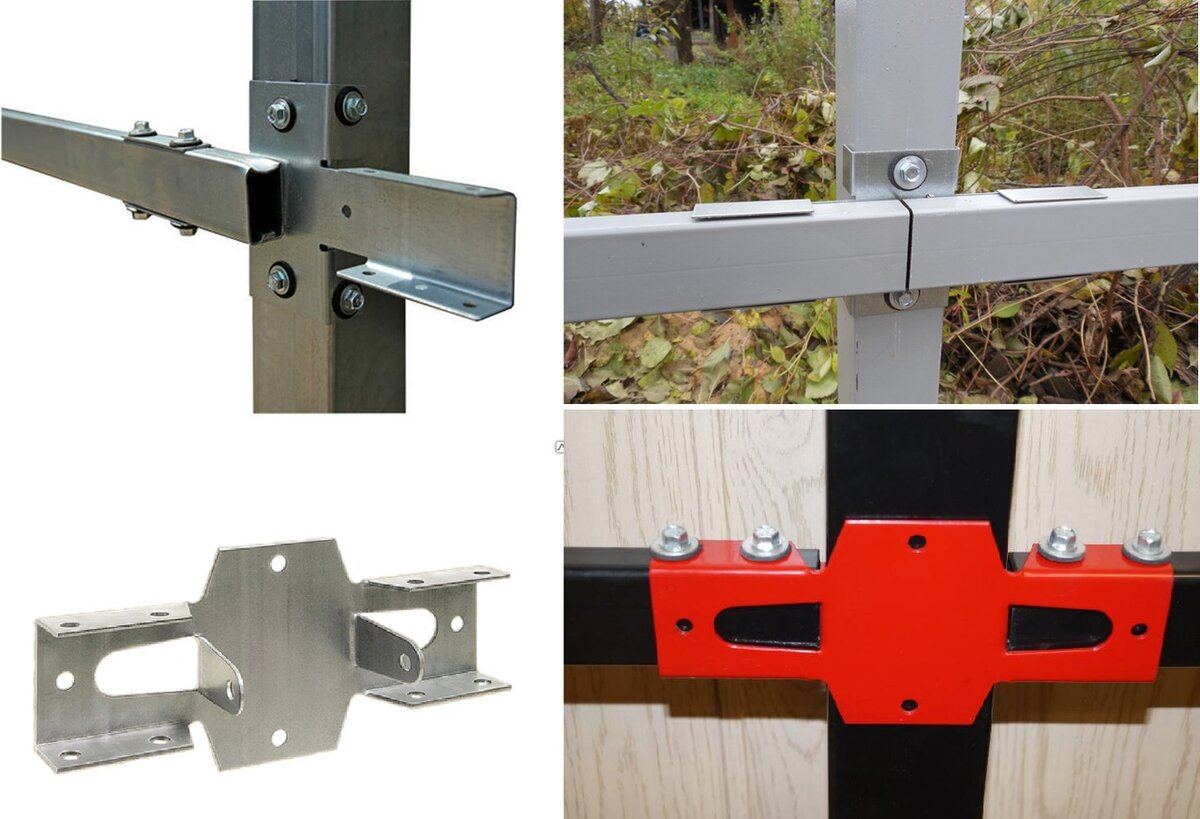

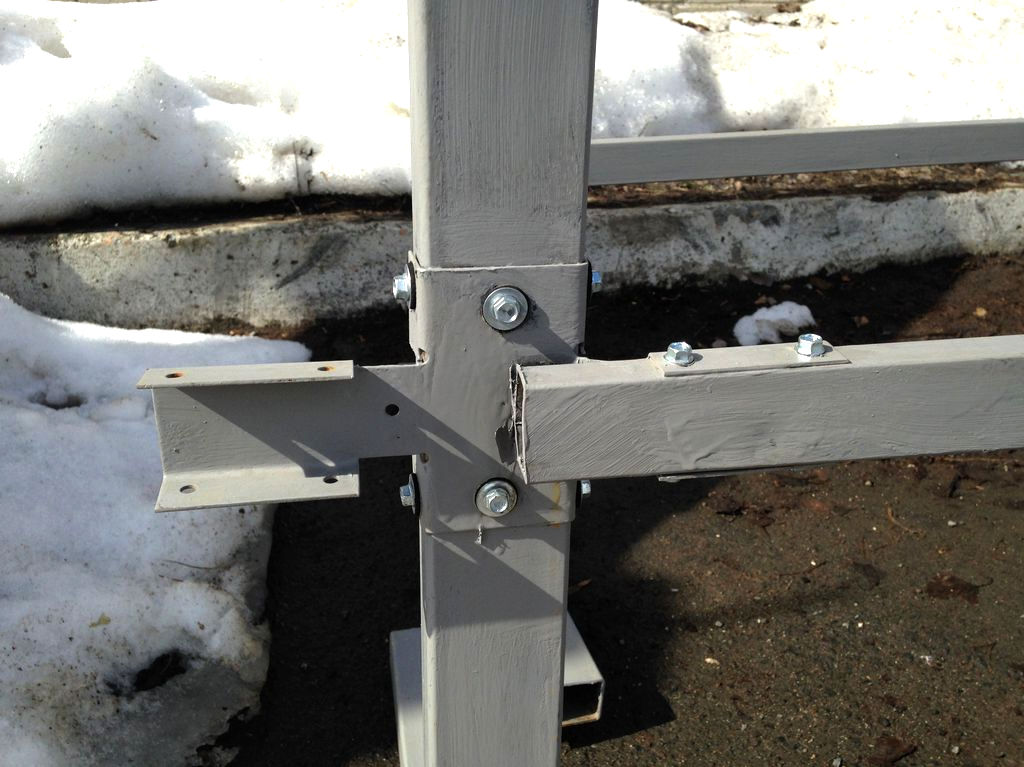

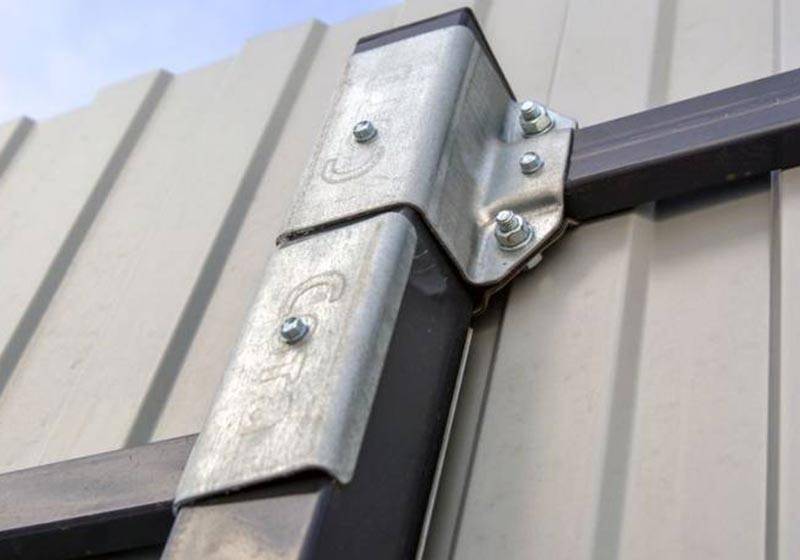

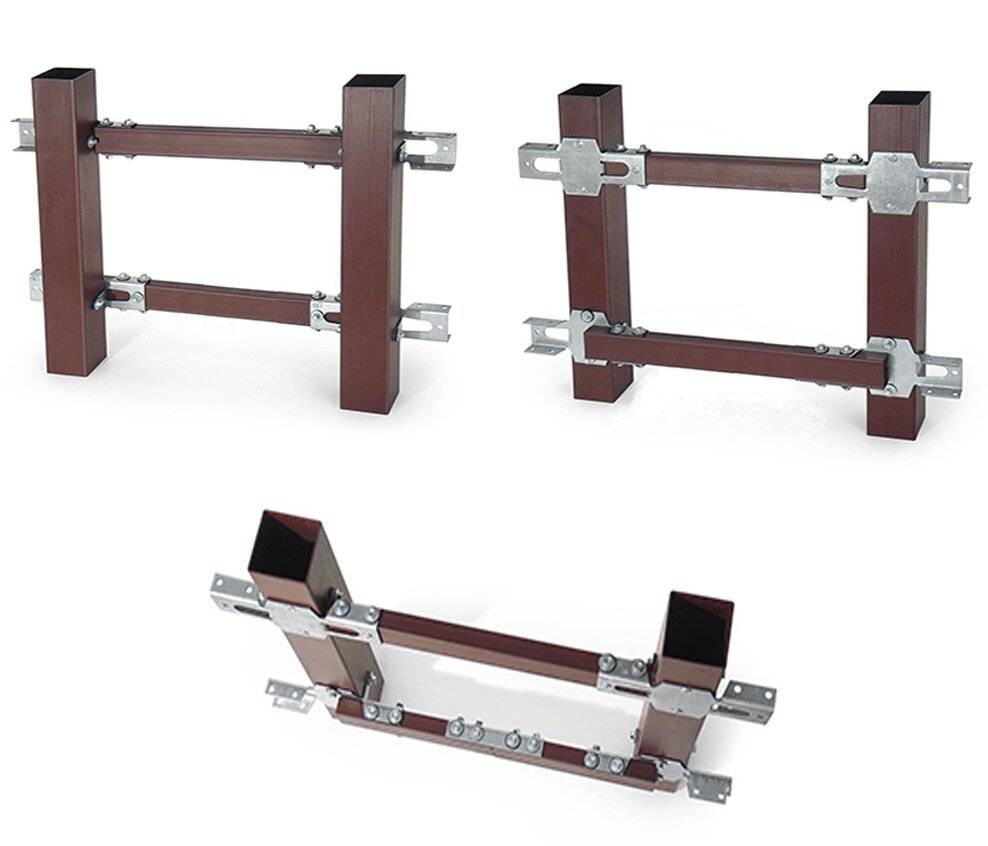

Крепят лаги к столбам забора без сварки различными способами:

  • с лицевой стороны – встык, что идеально подходит для сплошных заборов,
  • сзади – в тех случаях, когда запроектирован секционный забор,
  • сбоку – полотно профлиста крепится не только к лагам, но и к самому опорному столбу, в этом случае расход саморезов увеличится, но само соединение будет более надежным.

Монтаж профлиста на каркас

Крепление профнастила заклепками

Профлисты к лагам каркаса крепят специальными саморезами или заклепками

Важно правильно установить первый лист. Для этого:

  1. Определяют положение верхнего края листа и крепят его одним саморезом.
  2. Пользуясь уровнем, выставляют в нужное положение второй край и также фиксируют его саморезом.
  3. Вкручивают остальные саморезы, причем одно крепление должно быть в центре, а остальные – через каждые две волны. Крепление листа осуществляется через нижние волны.
  4. Все остальные листы монтируют аналогичным образом с нахлестом на последнюю накрывную волну предыдущего листа. Между собой листы соединяют через верхнюю волну.

Завершают сборку забора из профнастила без сварки установкой заглушек на торцы опорных столбов и декоративных планок на верхние срезы всех листов. Крепят последние заклепками, подобранными в цвет листов.

Как закрепить столбы

Рассмотрим, как правильно вкопать опоры для забора.

При строительстве забора на металлическом основании своими руками, самым дешевым будет просто вбить опоры в землю. Работа производится двумя мастерами:

  • установите направляющую внутрь трубы;
  • один человек устанавливает опору вертикально земле, второй начинает ее забивать.

Можно сделать ямки нужной глубины при помощи ручного бура, и просто вкопать столбы в землю, и утрамбовать.

Остальные варианты дороже и требуют больше трудозатрат, но они намного надежнее:

  • бетонирование;
  • крепление на цоколь из бетона;
  • применение винтовых свай.

Винтовые сваи подойдут, если на участке сложные и пучинистые почвы

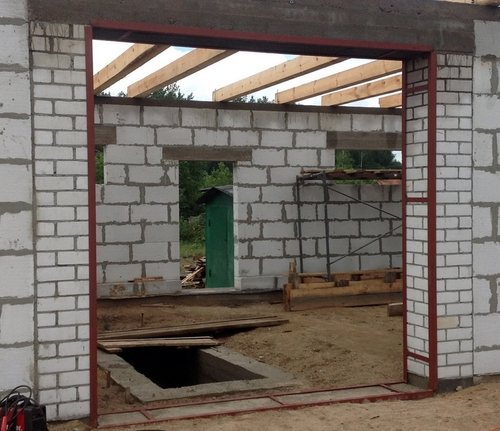

Начальный этап – обрамление проема

На данном этапе важно правильно отрезать и сварить уголки в единую конструкцию – раму, которая будет опорой для открывающихся наружу створок. Работы по обрамлению начинаются с порога гаража и ведутся в следующем порядке:

  1. Отрезать 2 уголка по ширине проема и уложить их вдоль порога с обеих сторон. Сварить их со стальными полосами (связями).
  2. Отрезать своими руками еще 4 боковых уголка, чья длина равна высоте проема плюс 2 ширины их полок. Получившиеся стойки нужно подрезать с обоих концов таким образом, чтобы они четко состыковались с уголками порога.
  3. Стойки приложить к боковым торцам стен и соединить вместе с помощью связей. Последние надо обязательно расположить напротив мест приварки шарниров.
  4. Сварить обрамление порога и стен между собой.
  5. Повторить действие, описанное в п. 1, только установить уголки на верхний торец стены. Приварить их к боковым стойкам.

Во время производства работ надо следить, чтобы элементы обрамления как можно плотнее прилегали к стенам. Стальные полосы связей нужно укладывать между полками уголков и стеной, а потом приваривать.


Первая стадия — изготовление обрамления

Выбор крепежных элементов и профнастила

Для соединения столбов с лагами и монтажа профлиста применяется 3 вида крепежа на выбор:

  • саморезы с антикоррозионным покрытием;
  • самонарезающие винты с окрашенными головками;
  • оцинкованные болты с гайками.

При наличии шуруповерта удобнее и быстрее всего монтировать ограду с помощью самонарезающих винтов, сверлящих под себя отверстия. Первенство в надежности удерживают болты, но пользоваться ими сложнее из-за больших диаметров сквозных отверстий.

Самонарезающий винт

Чтобы снаружи обшить забор без сварки, применяется профнастил марки С и НС толщиной 0,5 мм с высотой профиля от 8 до 21 мм. Цвет полимерного покрытия профлиста подбирается по каталогу RAL, при этом рекомендуется выбрать один из «ходовых» оттенков, чтобы в случае повреждения без проблем заменить 1 или 2 листа.

Способы обустройства забора

Имеется два способа:

Крепление сетки-рабицы в уголковые секции выглядит намного эстетичнее чем прикручивание к столбам.

  • натянуть рабицу между столбами;
  • закрепить фрагменты сетки в изготовленные из уголка секции.

Первый способ заметно проще и дешевле, хотя несколько уступает в эстетике. Для изготовления секций потребуется уголок, стоимость которого соизмерима или даже чуть больше, чем стоимость оцинкованного сеточного материала.

Столбы понадобятся для обоих способов, на них будет непосредственно крепиться оцинкованный проволочный забор. Вопрос, как построить забор из сетки-рабицы, остается открытым.

Технологические отличия

Необходимо еще осветить несколько достаточно важных моментов, в частности это касается процедуры прохождения сухой экструзии, которая напрямую зависит от тепловой энергии, выделяемой самим аппаратом, образующейся в процессе работы. Также остается возможность привлечения к процессу пара, для которого есть в наличии индивидуальная камера. Пар необходим для увеличения износоустойчивости оборудования. Технология отличается высокой скоростью выполнения работ, процедура осуществляется всего лишь на протяжении 30 секунд. Аппарат для сварки пластика за такой короткий промежуток времени успевает выполнить с сырьем следующие операции:

  • измельчение;
  • обезвоживание;
  • смешение;
  • обеззараживание;
  • стабилизация;
  • увеличение объема.

Для самостоятельного изготовления ручного экструдера в домашних условиях нужно приобрести определенный перечень деталей:

  • шнек необходимой формы;
  • электродвигатель;
  • корпус для устройства;
  • емкость подачи;
  • емкость выходная;
  • камера вакуумная.

Чтобы сделать в бытовых условиях инструмент для сварки пластиковых изделий своими руками, достаточно понять процедуру создания экструдера, его рабочий принцип.

Принцип работы и разновидности

Печатающая головка 3-d принтера протягивает пруток пластика, разогревает его и выталкивает горячую массу через сопла.

Wade extruder

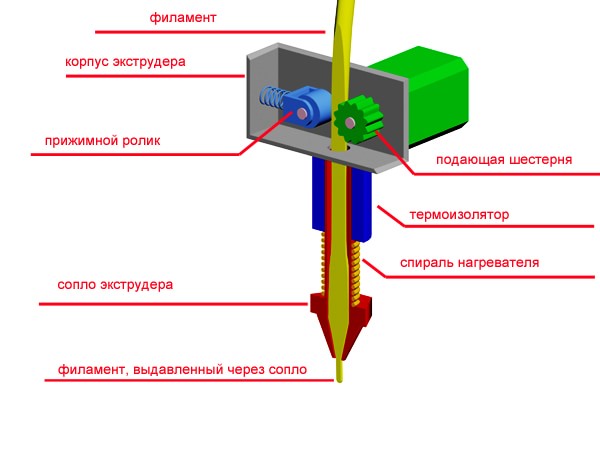

Устройство экструдера

На картинке представлена упрощенная схема экструдера типа Wade. Устройство состоит из двух частей. Вверху расположен cold-end (холодный конец) – механизм, подающий пластик, внизу – hot-end (горячий конец), где материал разогревается и выдавливается через сопло.

Экструдер Боудэна

Существует и другая конструкция устройства, где холодная и горячая части разведены, а пластик поступает в hot-end по тефлоновой трубке. Такая модель, где cold end жестко закреплен на раме принтера, получила название

К ее несомненным достоинствам стоит отнести следующее:

  • материал не плавится раньше времени и не забивает механизм;
  • печатающая головка значительно легче, что позволяет увеличить скорость печати.

Однако и недостатки имеются. Нить пластика на таком большом расстоянии может перекручиваться и даже запутываться. Решением этой проблемы может стать увеличение мощности двигателя колдэнда.

Cold end

E3D-v6 в сборе

Пруток филамента проталкивается вниз шестерней, приводящейся в движение электродвигателем с редуктором. Подающее колесо жестко крепится на валу двигателя, в то время как прижимной ролик не закреплен стационарно, а находится в плавающем положении и, благодаря пружине, может перемещаться. Такая конструкция позволяет нити пластика не застревать, если диаметр прутка на отдельных участках отклоняется от заданного размера.

Hot-end

Пластик поступает в нижнюю часть экструдера по металлической трубке. Именно здесь материал разогревается и в жидком виде вытекает через сопло. Нагревателем служит спираль из нихромовой проволоки, или пластина и один-два резистора, температура контролируется датчиком. Верхняя часть механизма должна предотвратить раннее нагревание филамента и не пропустить тепло вверх. В качестве изоляции используется термостойкий пластик или радиатор.

Что в итоге

Лаги для забора из металлопрофиля могут быть деревянными и стальными.

Деревянные прожилины просты в монтаже и дешевы, но из-за небольшой продолжительности службы их лучше использовать только для временных и дачных ограждений.

Металлические поперечины — стандартный вариант для забора из профнастила. Такое ограждение пусть и немного дороже, но прослужит дольше. Кроме того, стальные лаги можно просто приварить к столбам или закладным, что сильно повысит надежность всей конструкции.

При высоте забора до 1,7 метров нужны две поперечины, при высоте 1,7–3 метра — три. Чем выше ограждение, тем большего размера должны быть лаги. Минимальный размер для деревянных — 40х50 мм, для металлических — 20х40 мм.

Кроме стандартной конструкции забора с лагами, есть и другой вариант ограждения из профлиста и несущей марки, расположенной горизонтально земле. Такому ограждению не нужны прожилины, но он смотрится грубее, быстро загрязняется и требует намного более частого мытья для сохранения вида.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Евроштакетник из профнастила

Классический дизайн, элегантный внешний вид, прочность, надежность и срок службы в 50 лет — все это евроштакетник, новейший материал для Вашего забора. Хотите узнать больше? Тогда читайте статью.

Столбы под забор из профнастила

Столбы для забора из профнастила: какие они бывают, как их установить. Читайте в статье о том, какой вариант столбов для профлиста лучше выбрать и какие у каждого из них есть преимущества.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
