Инструкция по кладке из кирпича
Пожалуй, самый традиционный вариант дымохода. Такой вариант используют в качестве внешнего кожуха, но такие трубы мы рекомендуем обязательно гильзовать трубой из нержавеющей стали.
- Устойчив к предельно высоким температурам. Современный шамотный кирпич без труда держит даже 1000 градусов по Цельсию.
- Материал отлично вбирает и отдает тепло, аккумулирует его.
Особенности кирпичной трубы: основные минусы
Это сложность сбора такой тяжелой конструкции, если проводить сборку самостоятельно. Высокая стоимость – это один из самых дорогих вариантов. А также:
- Наличие вихревых потоков. Увы, без профессионального вмешательства нет возможности избежать резких углов в конечном варианте. А это не так или иначе будет сказываться на выход продуктов горения, он будет замедлен. Часть из них будет копиться внутри.
- Кирпичный дымоход, не гильзованный трубами из нержавеющей стали, будет впитывать конденсат, из-за которого внутренние стенки дымохода будут слущиваться, что в итоге приведет к куче шлама на дне. Постепенно конденсат доберется до наружней стороны, что проявляется разводами.
- Это очень тяжелая и габаритная система, которая потребует не просто платформы, а полноценного отдельного фундамента, проектируемого еще на этапе разработки проекта дома.
Выбор материала и приготовление раствора
На данный момент на рынке представлены несколько типов кирпичей. Красный – это наиболее усредненный вариант. Обожженный, как его принято называть, подходит в качестве материала под дымоход, но нельзя сказать, что это лучший выбор. Лучше выбрать темный образец, который еще принято называть пережженным. Он наиболее огнеупорен и долговечен, предназначен для именно таких задач.
А вот розовый цвет кирпича говорит о том, что при его производстве не применялась сильная термическая обработка.
Для раствора подойдет смесь глины и речного песка. Можно добавить цемент
Важно выбрать чистую смесь, без примесей и мелкого сора. При выборе глины ориентируйтесь на ту, которая добывалась на значительной глубине более двух метров
Пропорции два к одному, песка больше, соответственно. И помните, что перед работой смесь замачивают на двое суток. Лишь в этом случае будет достигнута верная консистенция.
Порядок кладки основных частей
Первым этапом необходимо выложить насадную трубу. Это небольшой элемент, расположившийся сразу над отопительной или печной системой. Высота небольшая, 5-6 кирпичей будет вполне достаточно. Используется обычная прямоугольная форма.
Далее устанавливается распушка, утолщенная часть. Она выкладывается постепенным приростом диаметра с шагом в полкирпича. Ее обычные габариты 600 на 450 мм. И сразу за ней начинается основная труба, вплоть до шейки, на финише устанавливают колпак или зонт.
Подготовительные работы
В идеале под камин необходимо делать бетонный армированный фундамент. Если перекрытия бетонные, можно без проблем обойтись без него. Пол под камином и вокруг него выкладывают керамогранитом – этого достаточно. А вот в деревянном доме должна быть как минимум монолитная площадка. Это может быть слой теплоизолирующего материала. Чаще всего для теплоизоляции используют монолитные миниритовые листы толщиной от 20 мм. Сверху него уже и будет выкладываться керамогранит.
Укладывать керамогранит нужно стык в стык, без швов. Плитка кладется на термостойкую мастику, стандартный клей для укладки плитки не подойдет! Относительно габаритов камина основа из керамогранита должна выступать не менее чем на 15 см по бокам, а перед топкой – не менее чем на 50 см. Это необходимо для безопасной эксплуатации и защиты от случайных возгораний.
В деревянном доме необходимо позаботиться о теплоизоляции примыкающей к камину стены. Правила обустройства негорючей перегородки диктуют нам нормы пожарной безопасности. Учтите, что даже если дом кирпичный, но к камину или к дымоходу примыкают деревянные конструкции – теплоизоляция также будет необходима!
Если вы решили установить камин выше первого этажа, то есть ряд ограничений. Если в доме перекрытия из дерева, то вес законченной конструкции не может превышать 120 кг, а если из бетона – то 750 кг.
Основные этапы установки

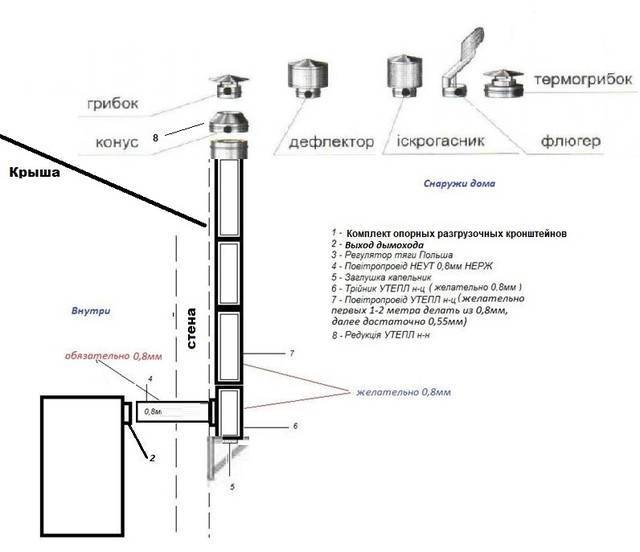

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.
- В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
- Производится разметка на стене и готовится отверстие нужных размеров.
- Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
- Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.
Тройник для дымохода и его размеры
Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!
Проход дымохода в каркасном доме
Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства
Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход
Установка креплений дымохода
Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.
«Плюсы» сэндвич дымоходов
Преимущества сэндвич-дымоходов из нержавеющих труб:
- Простая оперативная установка.
- Сравнительно небольшая (если сравнивать с каменными дымоходами).
- Малый вес.
Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:
- Печь, камин 340 — 660 градусов.
- Банная печь 420 — 720 градусов.
- Газовый котел 125 — 210 градусов.
- Котел, работающий на угле 520 — 730 градусов.
Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.
Компоновка
Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба

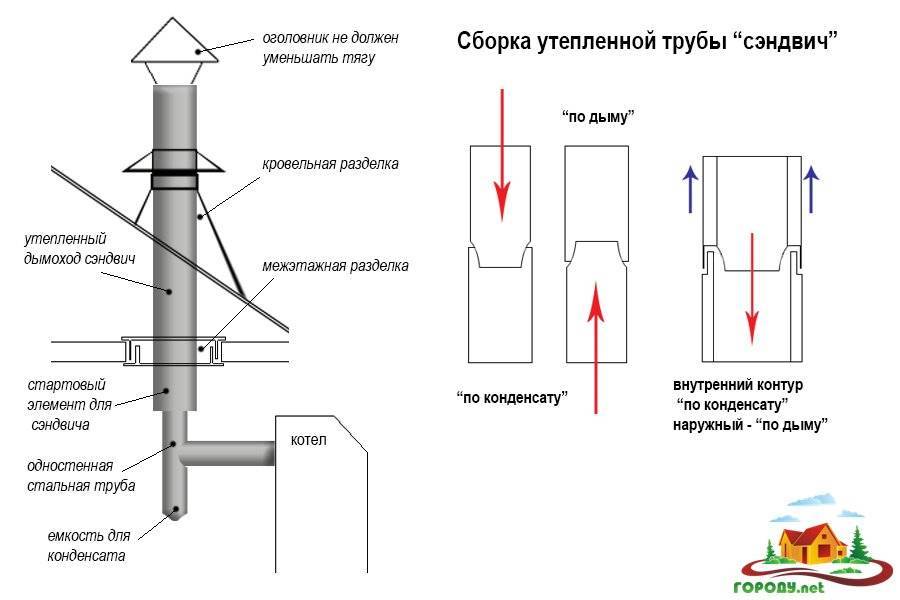

Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:
- по дыму;
- по конденсату.
При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.
В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.
Разнообразие материалов для труб
Достоинствами стального одноконтурного канала для отвода дыма являются:
- низкий вес;
- круглое сечение;
- устойчивость к коррозии;
- гладкая внутренняя поверхность;
- высокая скорость и простота монтажа.
При отсутствии теплоизоляции в этих трубах быстро охлаждается поточный газ, что приводит к образованию конденсата. Впрочем, выбор материалов для теплоизоляции металлических труб очень широк, поэтому проблему можно легко решить. Срок службы таких дымоходов составляет 10-15 лет.
Двухконтурные конструкции имеют в своем составе две стальные трубы с негорючим уплотнителем между ними. Такое строение позволяет сохранять температуру топочных газов, что увеличивает их скорость прохождения по каналу, предотвратить образование большого количества конденсата и проводить наружный монтаж дымовой трубы.
Керамические дымоходы включают в себя такие компоненты:
- керамическая труба;
- теплоизоляция из негорючего материала;
- защитный короб, выполненный из ячеистого бетона.
Такие конструкции отличаются надежностью и долговечностью. Использование гибких полимерных дымоходов ограничено температурой топочных газов. Такие трубы отличаются низкой жаростойкостью, малой механической прочностью, отсутствием утепления и применимы только для колонок и газовых котлов с высоким КПД.
Керамический дымоход — хорошая альтернатива кирпичному сооружению
Возможно применение стальных гофрированных дымовых труб, установка и обслуживание которых своими руками очень просты. Такие каналы имеют небольшой срок службы.
Виды и конструкции стальных дымоходов
Дымовые трубы производятся из следующих типов стали:
- Легированной (с эмалевым покрытием и без).
- Зеркальной нержавейки.
- Оцинкованной.
Стальные дымоходы бывают 2 моделей:
Одностенные (однотрубные). Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.
Двустенные (двухтрубные). Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую.
Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:
- Утепление трубопровода при его размещении на улице.
- Предотвращение образования конденсата.
- Обеспечение нормального уровня тяги.
Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.
Различаются дымоходы и по типу конструкционного решения:
Расположение дымоходного контура внутри или снаружи помещения. Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.
Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.
По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки. Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.
По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными. Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.
Особенности кирпичного дымохода
Достоинствами кирпичного дымохода являются механическая прочность, долговременность теплоотдачи, пожарная безопасность. Однако такие конструкции не лишены недостатков. Прямоугольное сечение кирпичного дымохода ухудшает тягу. Углубления и выступы на внутренней поверхности снижают скорость движения газов и приводят к отложению продуктов горения, что со временем разрушает структуру дымохода. Из всех видов конструкция из кирпича самая тяжелая и требует наибольших трудозатрат при монтаже и демонтаже дымовой трубы котельной.
Работа современных теплогенераторов основана на сжигании природного газа либо жидкого топлива. При их использовании на внутренней поверхности дымохода появляется конденсат, который приводит к разрушению кирпичной кладки. Для предотвращения этого используется дополнительная гидроизоляция, но лучше прибегнуть к монтажу металлических дымовых труб.
Кирпичный дымоход сложен в монтаже и обслуживании
Пересечение кровли
При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.
Проход через перекрытие и кровлю выглядит аккуратно и незаметно
Пересечение кровли выполняется по следующей схеме:
- В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
- Далее монтируется участок дымохода, пересекающий кровлю.
- На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
- Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
- Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.
Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.
Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.
Обслуживание собранной системы
Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.
Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

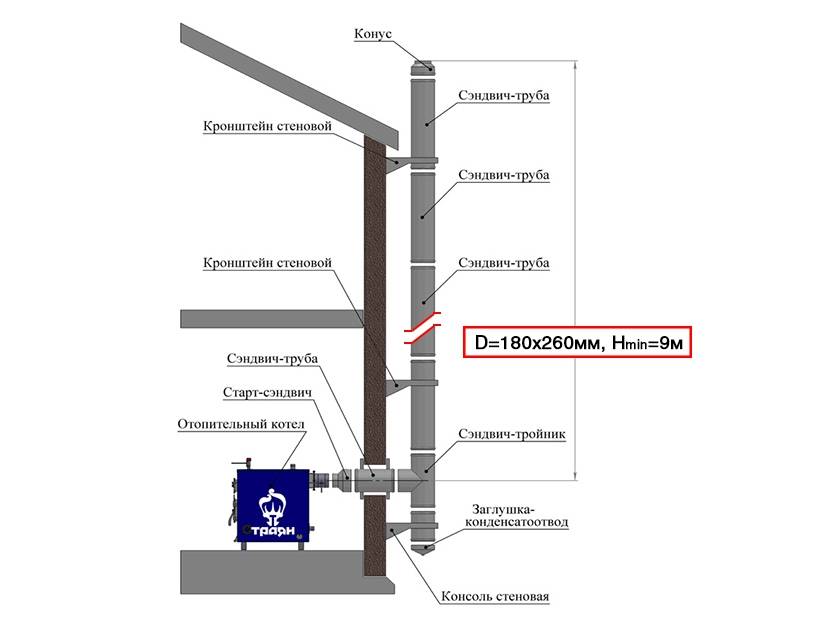

Состав комплекта наружных дымоходов
Комплект для наружной установки состоит из нескольких элементов:
Прямой элемент
Прямые составляющие для получения высоты
Большая часть конструкции, состоит из прямых элементов длиной 1 метр. Звенья соединяются друг с другом единой системой. Каждая часть имеет зажим для обеспечения безопасности этого соединения.
Пример HTML-страницы
Компонент с дверцей
Контрольный элемент с люком обслуживания
Для облегчения ежегодной очистки трубочистом, может быть предусмотрен дополнительный элемент обслуживания. Это прямой компонент со съемной водонепроницаемой дверцей, которую можно открыть для очистки.
Нижняя часть конструкции
Настенный кронштейн
Дымоход крепится к фасаду здания двумя видами креплений. Сначала с помощью настенного кронштейна в нижней части конструкции, чтобы выдержать вес всей системы. Затем с помощью настенных воротников, количество которых адаптировано к высоте трубопровода.
Обжимной хомут
Настенный хомут
Чтобы прикрепить дымоход к передней части корпуса, настенные хомуты фиксируются каждые 3 метра, или используют кронштейн стеновой телескопический, если стена имеет неровную поверхность.
Стыковочный тройник
Соединительный тройник 90
Для подключения внешнего узла к нагревателю, используется соединительный тройник 90. Он служит для объединения с внутренним соединением дровяной печи и установлен одностенный адаптер с двойной стенкой.
Соединитель
Двустенное соединение
Соединение на внешней стене обеспечивает двустенный элемент. Это позволяет правильно соединить воздуховод снаружи и трубу от дровяной печи.
Нижний буфер
На нижнем конце соединительного тройника, добавлен нижний буфер, чтобы закрыть нижнее отверстие.
Защита изоляции
Выходной наконечник
В верхней части, установлен выходной наконечник, для защиты изоляции. Он защищает стенки, но не защищает внутреннюю часть дымохода от дождя. Рекомендуется установить колпачок над этим выпускным патрубком.
Защита от воды
Шляпа дождя
Для полной защиты наружной части, лучше закрывать дымоход из нержавеющей стали. Шляпка отводит газы горизонтально и защищает воздуховод от проникновения воды и, следовательно, от коррозии.
В особых случаях, когда труба превышает последний хомут больше 3-х метров, рекомендуется поставить дополнительное крепление. То есть, удержание верхней части дымохода на крыше, с помощью системы направляющих воротников с 2 или 3-точечным креплением.
Хорошо построенный дымоход, создает уютную атмосферу в доме
Отделка дымохода на крыше
Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.
Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.
Материалы и способы зашивки
Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.
Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.
Дымоход можно отделать тем же материалом, из которого выполнена кровля
Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.
Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки
Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.
Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.
В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.
Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.
Правила устройства дымохода в частном доме
Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:
- СНиП 41-01-2003;
- НПБ 252-98;
- ВДПО.
Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.
Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».
Основные правила устройства дымохода:
- Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
- Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
- Чем меньше поворотов, тем лучше тяга.
- Поворот в 90 градусов заменяют на 2 по 45 градусов.
- Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.
Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.
Об особенностях эксплуатации
При эксплуатации сэндвич-дымохода в его трубах все равно будет скапливаться сажа, пусть и в незначительном количестве. Это со временем уменьшит площадь полезного сечения, что в свою очередь может привести к воспламенению. Поэтому проводите чистку дымохода минимум два раза в течение отопительного сезона, используя упомянутую выше ревизию. Есть и другой способ (так называемый стакан), который заключается в демонтаже всей нижней части конструкции.
Расстегнув хомут, можно открыть дренажную заглушку на тройнике, проинспектировать и прочистить в случае необходимости дымоход
