Основные этапы
Рассмотрим установку стандартного двухблочного кондиционирующего агрегата. С внутренним модулем проблем не будет никаких. Для начала определитесь с местом локализации своего устройства. Идеальный вариант – верхняя или нижняя область простенка сбоку под балконом или окном. Главным критерием в выборе места должна стать возможность сохранения доступа для осуществления техосмотра и ремонта.
Подготовка
Схема установки кондиционера на вентилируемый фасад элементарна в исполнении. Для начала следует выполнить разметку под монтаж, установить кронштейны для опоры. Нивелиром отмечают верхнюю вертикальную линию, затем перпендикулярно ей горизонтальную. Точка пересечения этих отрезков будет местом монтажа первого кронштейна. После выполнения разметки приступают к бурению. Перфоратором следует сделать отверстия чуть меньше, чем диаметр анкеров.
После соответствующей подготовки следует пробурить сквозное отверстие диаметром 8-10 см. Через это отверстие будет проходить медная трубка, электропровода. Следует аккуратно зачистить лузу от сколов. Если здание кирпичное, лучше бить отверстие в межшовном пространстве. Если предполагается атипичное крепление, на лоджиях вместо анкеров применяют шпильки.
Этап установки
После того как все подготовительные этапы пройдены, следует установить в стену кронштейны. Анкера нужно закрутить на максимальную глубину. Перед заключительной фиксацией необходимо проверить горизонтальную и вертикальную оси установки.
Далее следует закрепление модуля. Оптимальное расстояние от радиаторной крышки до стены должно составлять 8-10 см. После проверки соответствия этих параметров модуль следует зафиксировать на кронштейнах посредством оцинкованных болтов. Все время нужно следить за пространственной ориентацией кондиционера. Неправильное положение агрегата может быть причиной быстрой поломки или неправильной работы системы.
Монтаж внутреннего модуля
Залог эффективного функционирования всего устройства – монтаж внутреннего модуля на самом близком расстоянии от внешнего. Лучше заранее продумать расположение обоих. Внутренний короб не должен быть повернут областью, охлаждающей воздух, в сторону спального места или зоны отдыха. Также он не должен находиться в непосредственной близости от нагревательных приборов, штор, жалюзи.
Проделав сквозное отверстие, нужно проштробить стену и в нее спрятать медную трубку и электрический провод. На отмеченный участок можно монтировать пластину для крепления и устанавливать внутренний модуль.

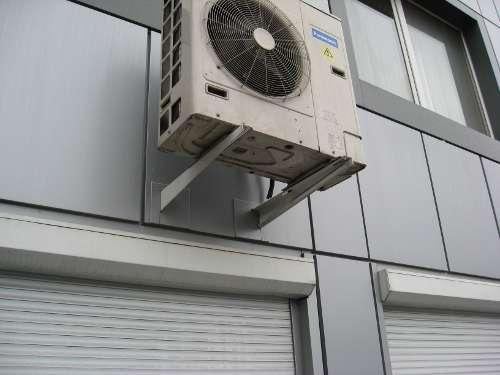

Кондиционер на вентилируемом фасаде
Монтаж провода
Системы кондиционирования нуждаются в прокладывании отдельной электрической линии. Для подключения кондиционирующего агрегата стоит вывести отдельный узел и подключить автоматический выключатель. В инструкции по эксплуатации и установке подробно описывается схема подключения электрического узла.
Завершение работы
После окончания всех монтажных работ следует тщательно заделать все отверстия в стенах при помощи монтажной пены. После высыхания ее излишек нужно срезать при помощи канцелярского ножа. Штробу следует закрыть при помощи строительного раствора.
Характерные ошибки установки кондиционеров
Ситуации, когда кондиционер установлен неправильно, далеко не редкость. Причина тому вполне конкретна – это резкий рост расценок на установку сплит-систем среди профессиональных организаций и присутствие на рынке непрофессионалов. Если в 2009-м году стоимость монтажа сплит-системы от авторизированной организации была на уровне 700–800 грн, то в текущем 2011-м она достигает 1400 грн за три часа работы специалистов. Это половина стоимости средней сплит-системы, что есть необоснованно завышенной ценой, и вынуждает потребителей обращаться к несертифицированным специалистам или откровенным самоучкам.
Наиболее характерными ошибками установки сплит-системы являются:
— недопустимые перегибы трубок для прокачки фреона или перегиб трубок несколько раз, что увеличивает нагрузку на компрессор;
— установка конденсатора на застекленном балконе, что ухудшает циркуляцию воздуха;
— установка кондиционера в помещениях, где есть приборы с высокочастотными электромагнитными колебаниями: сверлильные или токарные станки, сварочное оборудование;
— установка блока испарителя с перекосом, что приводит к стеканию конденсата на пол;
—установка испарителя над батареями или другими источниками тепла.
Мебель не должна перекрывать ток воздуха от кондиционера
Но если ошибки уже сделаны, имеет смысл понять их причину и принять контрмеры:
— кондиционер создает сквозняк – изменить с помощью заслонок направление потока воздуха;
— когда кондиционер работает на обогрев, на внешнем блоке появляется лед. Скорее всего сплит-система не оборудована системой «автоматическая разморозка». Включите кондиционер в режим охлаждения, он постепенно нагреется и оттает.
— кондиционер не дает в жару нужного эффекта – проверить и по необходимости очистить фильтры, отключить нагревательные приборы, закрыть окна, заменить модель на более мощную;
— слабый воздушный поток, необходимо очистить фильтры кондиционера. Детали по уходу за кондиционером смотрите в статье Очистка и уход за кондиционером.
— из испарителя капает вода – вероятно, забит дренажный канал, возможна ледяная пробка. Необходимо вызвать мастера для прогрева оборудования.
— в процессе работы кондиционера возникает посторонний шум. Это может говорить об износе подшипников или разбалансировке вентилятора. Необходимо вызвать мастера для диагностики и ремонта.
— компрессор сильно греется. Это может говорить о падении давления фреона в системе. В этом случае кондиционер надо дозаправить и проверить герметичность (работа для сециалиста).
Надо отметить, что в Украине до сих пор нет четких стандартов и ДБНов по установке климатического оборудования. Поэтому фирмы, которые занимаются установкой систем кондиционирования, ориентируются на прилагаемые к оборудованию инструкции и стандарты Российской Федерации от 1991 г. (с изменениями от 2005 г.) СНиП 2.04.05-91.

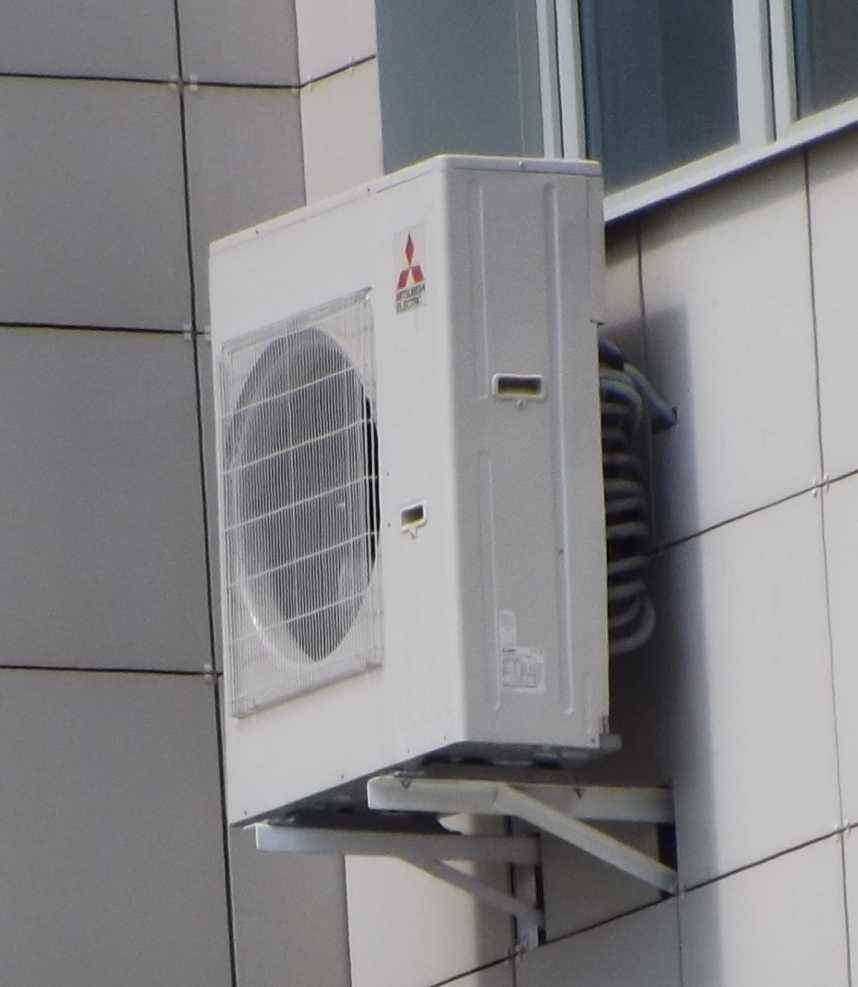

Установка кондиционера на фасаде — иные особенности монтажа
Для того чтобы кондиционер правильно работал, был надёжно закреплён и не подвергался воздействию атмосферных осадков, его нужно правильно закрепить и защитить. Существует немало способов установки этой техники.
Но есть основные пункты, единые для всех случаев:
- Подготовка кронштейнов;
- Пробивка отверстия в стене под дренажную трубку;
- Монтаж коммуникаций на внешней стороне;
- Установка и закрепление внешнего блока;
- При необходимости установка металлических навесов, козырьков.
Стена должна быть ровной и надёжной. Расстояние до неё должно быть не менее 10см, что защищает от перегрева. Если вы живёте на 1 этаже, то помимо козырька рекомендуется сделать защиту внешнего блока от попыток его украсть, или повредить.
На забываем, что в некоторых случаях установка кондиционера на фасаде связана с высотными работами. Для её выполнения применяется альпинистское снаряжение, пожарные машины, авто с выдвижными лестницами и другое оборудование. По этой причине монтаж должны выполнять исключительно профессионалы высокого уровня. Не поручайте эту задачу любителям. Это может быть опасно. Нередки случаи, когда неправильный монтаж приводил к падению наружного блока с большой высоты.
Подобных неприятностей можно избежать при профессиональном подходе к работам по установке кондиционера. Если соблюдать правила и технику безопасности, у вас не возникнет проблем после установки. Уровень мастерства специалистов из “Главсплитмонтаж” достаточно высок, чтобы не волноваться о том, что что-то будет выполнено неправильно.

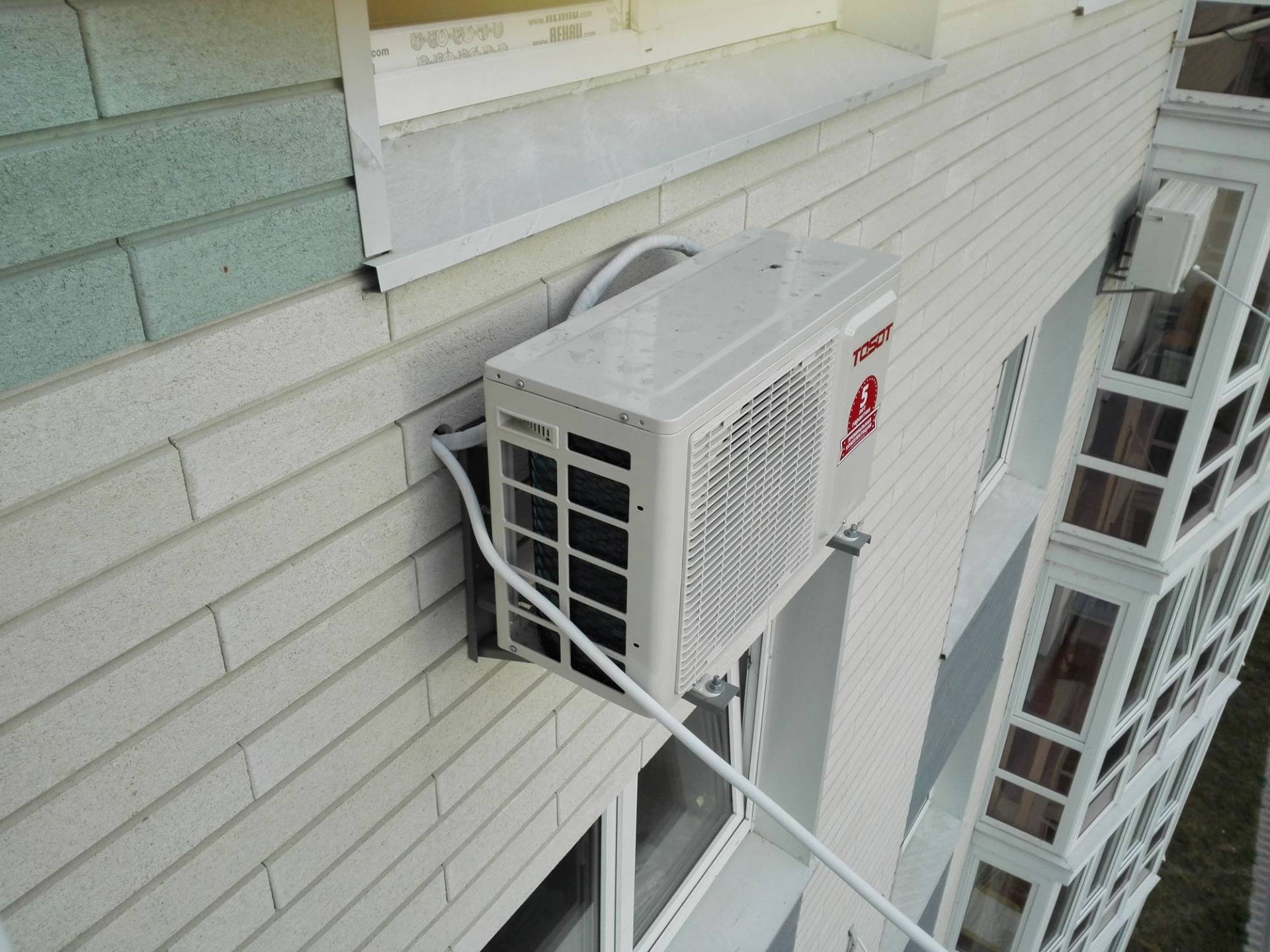

Несложно установить кондиционер на фасад, облицованный плиткой. Но сегодня установка кондиционеров значительно затруднена, потому что дома, выстроенные много лет назад, начали давать усадку, трещины и пропускать холод. Многие владельцы утепляются снаружи пенопластом или делают вентилируемый фасад.

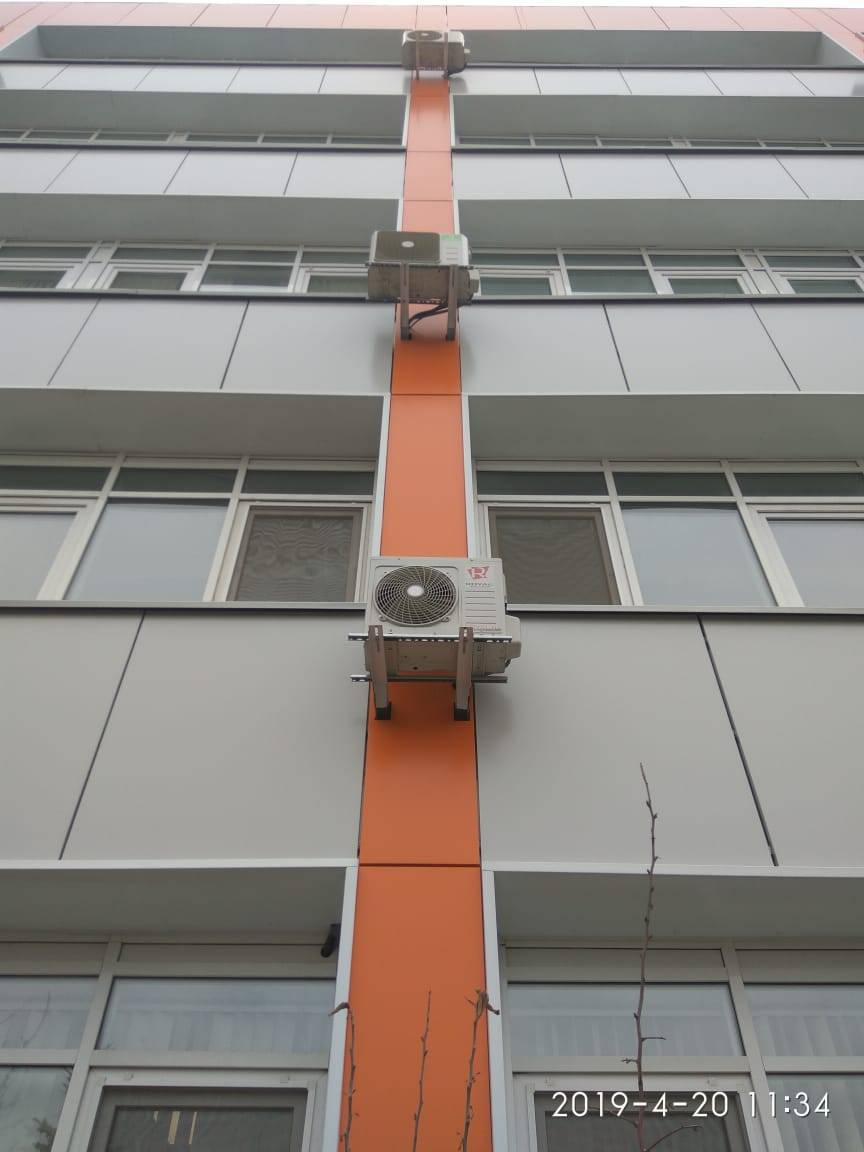

Многие современные дома имеют вентилируемый фасад
Вентилируемый фасад монтируется следующим образом: сначала осуществляется закрепление слоя минеральной ваты, оставляется вентилируемый промежуток в 50 мм, после устанавливают сам закрепитель (металлический лист, композитный материал). Как в таком случае осуществить монтаж кондиционера на вентилируемый фасад.
Инструкция по монтажу кондиционера на фасад
Как уже было сказано, исключение составляют только памятника архитектуры. Указанный порядок нашел свое подтверждение также и в постановлении Правительства Москвы от 25.10.2011 № 508-ПП, которое определяет новый регламент согласования переустройства и перепланировки в целом и применяется с 01.12.2011.
Бытовое климатическое оборудование (в частности, внешние блоки) в нормативах по эксплуатации жилищного фонда принято именовать «индивидуальными кондиционерами».
Однако на территории Москвы продолжают действовать и другие нормы, которые в любом случае необходимо учитывать в ходе монтажа климатического оборудования, хотя бы для этого теперь не требуется получать разрешение в органах жилищной инспекции, пожарного или санитарного надзора.
Постановлением Правительства Москвы от 02.11.2004 № 758-ПП утвержден «Норматив по эксплуатации жилищного фонда». П. 3.6. указанного документа (в редакции постановления Правительства Москвы от 22.03.2011 № 85-ПП) запрещает отведение конденсата на ограждающие конструкции оконных заполнений и площадки перед входом в жилые здания. Следует иметь в виду, что п. 3.5. данного Норматива, предусматривающий необходимость получения разрешительной документации для проведения монтажных работ, не применяется к случаям установки индивидуальных кондиционеров — именно так в документе обозначены бытовые кондиционеры.
Существует также еще один норматив гор. Москвы «Содержание и ремонт фасадов зданий и сооружений», утвержденный постановлением Правительства Москвы от 31.07.2007 № 651-ПП. Пункт 2.10. документа содержит предписание, согласно которому «установка кондиционеров на фасадах зданий должна производиться по проектно-сметной документации в соответствии с требованиями п. 11.4. СНиП 2.04.05-91, предусматривающими организованный отвод конденсата». Сложно сказать, почему документ 2007 года ссылается на СНиП 2.04.05-91 — на момент принятия данного норматива действовали более новые СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование воздуха». Последние содержат ряд положений, относящихся, в частности, к вопросам отведения конденсата:
Отвод воды в канализацию следует предусматривать для опорожнения оборудования и систем отопления, тепло- и холодоснабжения и для отвода конденсата.
П. 14.4. СНиП «Отопление, вентиляция, кондиционирование воздуха»
01.01.2013 в соответствии с приказом Минрегиона России от 30.06.2012 № 279 вступил в силу обновленный свод правил 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003». На время переходного периода (см. разъяснения) данный документ не отменяет действие СНиП 41-01-2003.
Кроме собственно технических норм по установке кондиционеров существует еще одно обстоятельство правого характера, которое следует учитывать при монтаже внешних блоков климатического оборудования. Оно не относится напрямую к разрешительным процедурам в части согласования перепланировки. Однако совместное применение норм гражданского, градостроительного и жилищного кодексов приводит к утверждению о том, что для установки кондиционеров на фасаде многоквартирного дома в любом случае требуется (или может потребоваться) согласие со стороны собственников помещений в таком доме. Работы по установке оборудования на фасаде здания в соответствии с Градостроительным кодексом считаются его реконструкцией (п. 14. ст. 1 ГрК РФ). Гражданский кодекс в свою очередь допускает распоряжение имуществом, находящимся в долевой собственности, (в данном случае — в форме реконструкции ограждающих конструкций здания) только с согласия всех собственников (см. ст. 246 ГК РФ), т.е. на основании решения общего собрания собственников, как это предусмотрено жилищным законодательством.
Таким образом, можно утверждать, что в Москве правила установки кондиционеров сводятся к требованию соблюдения правил отведения конденсата, а также (возможному) согласованию таких работ с собственниками помещений в многоквартирном доме.
Ссылки
Почитать
При ведении работ по ремонту квартиры, а также подготовке к нему важно верно планировать размещение кондиционера в помещении с учетом технических требований, а также безопасного использования климатического оборудования. Примечания. Примечания
Примечания
Примечания
Примечания к статье не обнаружены. Мы регулярно редактируем словарные статьи. Возможно, уже скоро на этом месте будут размещены дополнительные материалы.
Услуги по кондиционированию › Монтаж ›
Нагрузки на фасадный кронштейн
Таблица 2. Расчётные нагрузки на крепления КОРБАС
| Вид крепления КОРБАС | Типоразмер корзины КОРБАС | Общая нагрузка на кронштейны* | Вырывающая способность на 1 анкер |
|---|---|---|---|
| КПГ | КДК 1,2 | 160 кг | не менее 0,55 кН |
| КДК 3,4 | 200 кг | не менее 0,75 кН | |
| фКПГ (с удлинением 250 мм) | КДК 1,2 | 180 кг | 0,50 кН |
| КДК 3,4 | 210 кг | 0,73 кН |
* расчётная нагрузка с учётом обледенения, снеговой нагрузки, веса блока и корзины
Используется для крепления конструкций на фасады без внешнего утепления. Изготавливается из оцинкованной стали.
Кронштейн Г-образный с удлинением (фКПГ)
Применяется для монтажа на фасад с внешним утеплением: вентилируемый, мокрый.
Изготовлен из оцинкованного стального листа и имеет удлинение 250 мм.
Этот разборный кронштейн с закладной частью, устанавливаемой под утепление, можно монтировать на фасаде до облицовки. При проведении облицовочных работ он не мешает движению подъёмников и строительных люлек. Предварительная установка крепежа облегчает монтаж корзин со строительных лесов.
НОВИНКА . Кронштейн Т-образный без удлинения (КПС.Т)
Используется для монтажа на фасады без внешнего утепления, в торец плиты перекрытия. Изготавливается из оцинкованной стали 1класса, обеспечивает надежный монтаж на плитах перекрытия высотой от 160 мм.
НОВИНКА . Кронштейн Т-образный с удлинением (фКПС.Т)
Для монтажа в торец плиты перекрытия, на фасад с внешним утеплением: вентилируемый, мокрый. Изготовлен из оцинкованной листовой стали 1 класса, имеет удлинение 250 мм. При проведении работ по облицовке фасада такая конструкция обеспечивает беспрепятственное движение строительных люлек и фасадных подъемников, а также облегчает монтаж корзин со строительных лесов.
Главное преимущество этого крепления — надежный монтаж на плитах перекрытия высотой от 160 мм.
НОВИНКА . Адаптивный кронштейн с удлинением (фКПГ-а)
Уникальный адаптивный кронштейн, который позволяет избежать проблем с установкой корзин на фасадах с разным вылетом и бетонных стенах с выступами и неровностями.
Предусмотрен для фасадов с внешним утеплителем: вентилируемых, мокрых.
В адаптивном кронштейне каждый швеллер регулируется в глубину фасада, а также вдоль, в обе стороны на разную ширину.
Источник
Разрешение на монтаж
Для того, чтобы смонтировать внешний блок кондиционера на вентилируемый фасад, в первую очередь необходимо получить разрешение у местных органов самоуправления. Для это нам понадобится предварительно составленный проект, что тоже требует посещения соответствующих органов.
Проект должен содержать следующие пункты:
- локализация системы;
- обоснование места монтажа;
- технические характеристики оборудования;
- метод крепления модуля к стене;
- схема подключения устройства к сети.
Имея на руках проект, следующим шагом должно стать получение разрешения на установку от жильцов в письменном виде, подняв этот вопрос на ближайшем собрании.
В случае, если разрешение получить не удалось, есть другие способы разрешения ситуации. В таком случае можно выбрать систему без внешнего блока, крепящегося на вентилируемом фасаде, либо смонтировать его на своем открытом балконе.
Установка внешнего модуля на незастекленном балконе или лоджии дополнительных разрешений не требует.
Как утеплить дом снаружи и чем? Виды теплоизоляционных материалов и их свойства
Пенопласт — популярный материал для утепления дома
Отвечая на вопрос, чем лучше утеплять стены дома снаружи, следует ознакомиться с видами и характеристиками материалов для утепления. Главными критериями при выборе теплоизоляционных материалов являются теплопроводность, влагостойкость и паропроницаемость. Узнаем, чем можно утеплить дома снаружи, используя актуальные виды теплоизоляции.

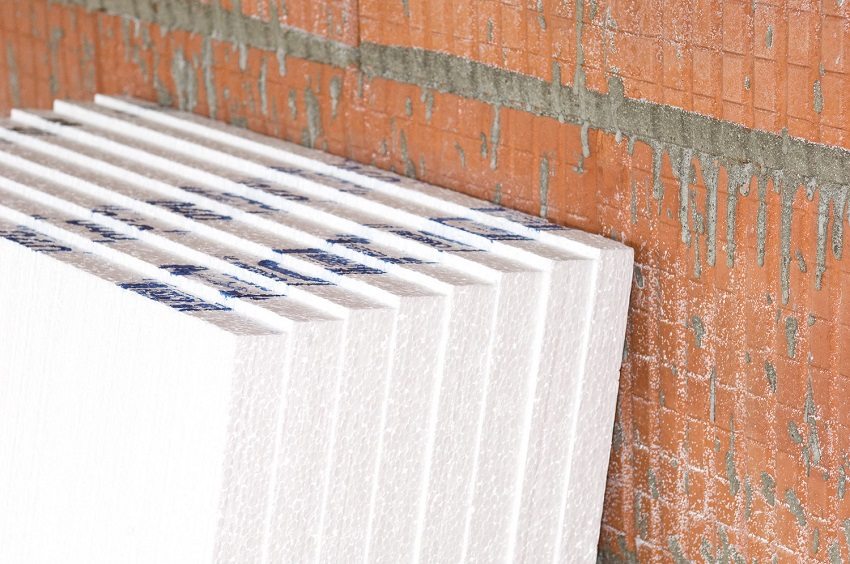

Пенопласт
Пенополистирол (пенопласт) — материал, состоящий из пузырьков воздуха, помещенных внутри вспененного полистирола. Выпускается в виде плит, различных по плотности. Обладает хорошими изоляционными и влагостойкими качествами, но уязвим к действию солнечных лучей, легко воспламеняется, при сгорании выделяет вредные вещества. При прямом взаимодействии с жидкостью набирает влагу.
Полезный совет! Полезный совет! Известно из отзывов: утепление стен снаружи пенопластом требует обустройства качественной системы принудительного вентилирования.
Технологию процесса досконально демонстрирует видео «Как утеплить дома пенопластом снаружи»:

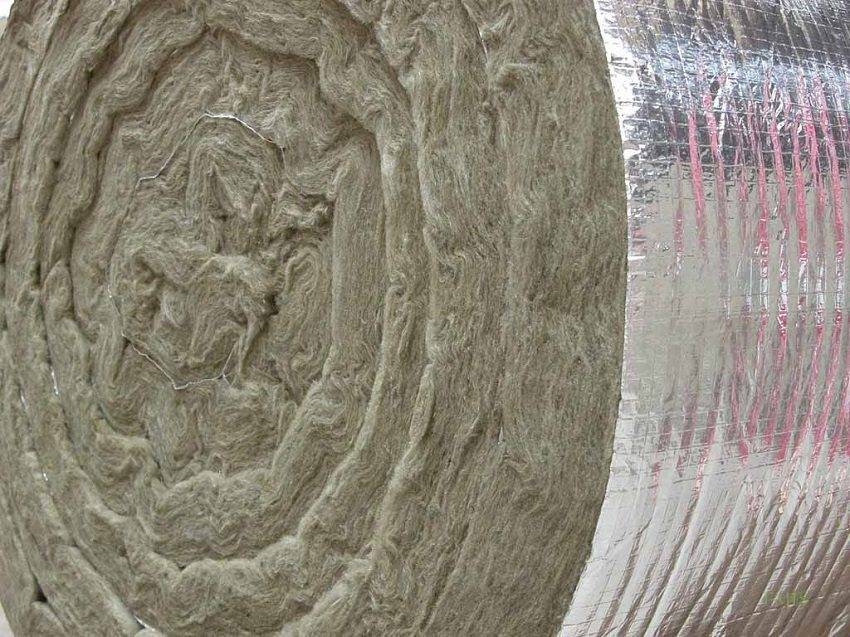

Минеральная вата
Минеральная вата — экологичный материал с хорошими звуко- и термоизоляционными свойствами
Минвата (минеральная вата) — волокнистый материал. Производится в форме плит и рулонов. Плотность материала колеблется в пределах от 20 до 200 кг/м³. Основными достоинствами минваты являются ее отличная звукоизоляция, паропроницаемость и огнестойкость. Из недостатков следует отметить возможность впитывания влаги и, как следствие, потерю изоляционных качеств, а также вероятность того, что в ней могут завестись мелкие грызуны. В интернете можно отыскать примеры видео «Как утеплить дома снаружи минеральной ватой».
Экструдированный пенополистирол
Пеноплекс (экструдированный пенополистирол) — образец современного поколения теплоизоляционных материалов. Плиты пеноплекса обладают высокой прочностью на сжатие, низкой паропроницаемостью, стойкостью к горению и минимальной теплопроводностью. Благодаря низкому водопоглощению с этим материалом можно работать при любых метеоусловиях. Плиты из пеноплекса легко режутся ножом и быстро монтируются. Чтобы более подробно ознакомиться с технологией утепления пеноплексом, можно посмотреть в интернете тематические видео «Как утеплить дом снаружи пеноплексом своими руками».
Пенополиуретан
Пенополиуретан — жидкий утеплитель, технология использования которого обеспечивает отсутствие щелей и стыков. При утеплении пенополиуретаном не образовываются мостики холода, которые способствуют возникновению конденсата и намоканию стены. Он не обладает гигроскопичностью, может применяться в качестве гидроизоляции, экологически безопасен. Отличается морозоустйчивостью и теплостойкостью.

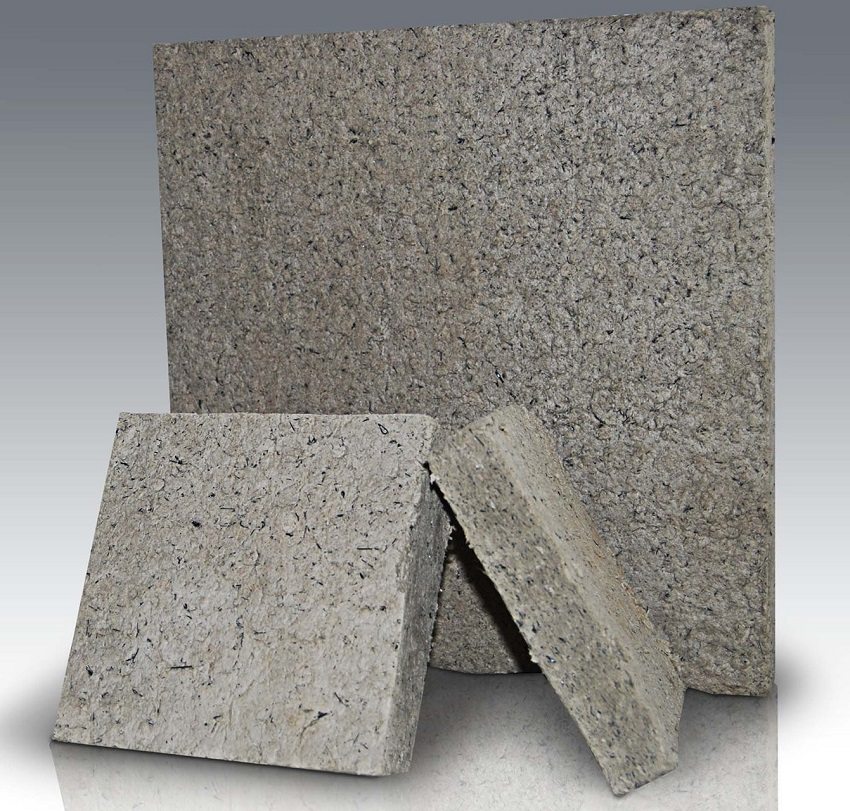

Базальтовые плиты — огнестойкий, экологически чистый теплоизоляционный материал с длительным сроком эксплуатации
Базальтовые плиты
Утеплитель в виде крупных прямоугольных плит на основе базальтового волокна. Среди достоинств: отличная звуконепроницаемость, высокая теплоизоляция, не горючесть, стойкость к высоким температурам и ее перепадам, водостойкость. Утеплитель из базальтовых плит не подвержен процессу гниения, в нем не заводятся мыши и прочие грызуны, а благодаря достаточно большим размерам плит, легко и быстро покрывает значительную площадь стены. Достаточная плотность утеплителя позволяет устроить слой декоративного покрытия на фасадной части стены. Эксплуатационные сроки достигают ста лет.
Внимательное ознакомление со свойствами утеплителей позволит определить, чем лучше утеплить дома снаружи.

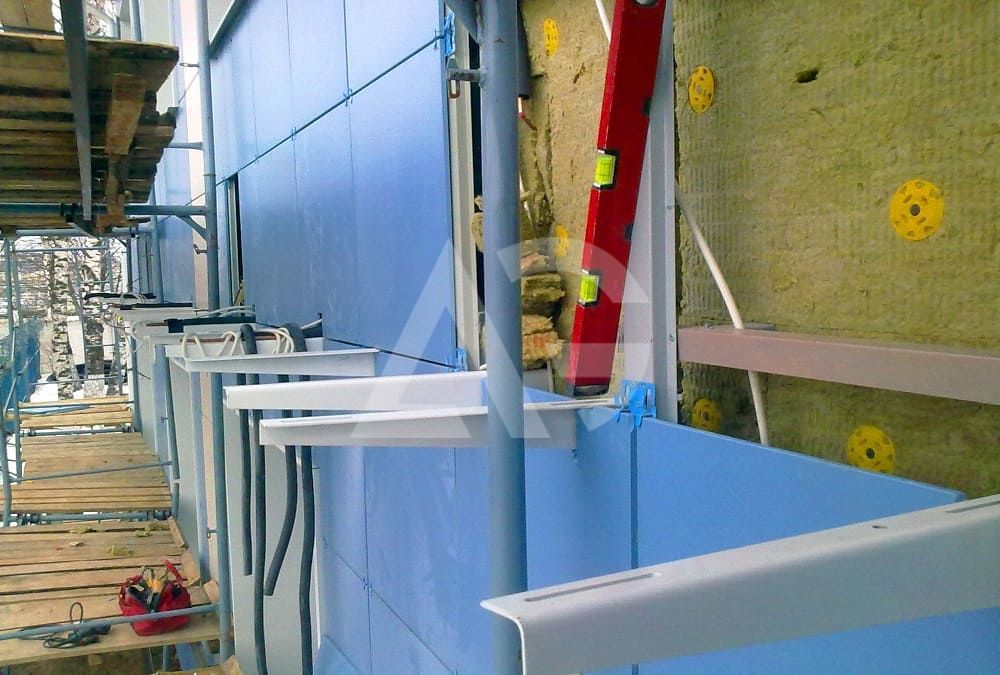

Этапы проведения монтажных работ
Нижеследующая схема крепления наружных блоков нагляднее всего проиллюстрирует особенности конструкции:
Последовательность операций:
- Сначала нужно снять плитки облицовки и проделать в них отверстия под выход нижней части кронштейна. Снимать надо две соседних плиты для возможности регулировки после тогда, как все будет собрано обратно и для обеспечения жесткости конструкции.
- Демонтировать слой утеплителя. Его нужно обязательно снимать, а не проделывать отверстия под шпильку потому как утеплитель нельзя сжимать. Да и работать так будет легче.
- Пробурить в стене сквозные отверстия для шпилек и закрепить их согласно чертежам. Под шайбу обязательно подложите широкую металлическую пластину для защиты материала стены от выкрашивания. На крепежную гайку навинтите еще одну для фиксации от самораскручивания.
- Снятые ранее листы теплоизолятора разрезать на полосы и заполнить ими пустое пространство как можно плотнее. Во время этой процедуры вы в полной мере оцените пункт 2.
- Закрепить детали из пункта 1 на свои места.
- Привинтить оба кронштейна. Не забывайте контрагаить – даже шайба гровера не всегда спасает от саморазвинчивания при вибрациях. Вы же не хотите, чтобы ваш прибор рухнул с высоты на какого-нибудь прохожего или чей-то автомобиль?
- Все. Можно смело крепить блок.
Общая информация
Для начала разберемся с терминами. В статье вы неоднократно с ними столкнетесь.
Собственники дома — это вы и ваши соседи, которые прописаны и/или имеют квартиру в собственности. Согласно законодательству, каждый собственник (сосед) имеет право распоряжаться общим имуществом. Фасад дома как раз относится к общему имуществу. И вы, и ваши соседи могут принимать решение о том, как будет использоваться дом.
Общее собрание собственников МКД — процесс, в котором участвуют собственники дома (соседи). Во время собрания собственники решают насущные вопросы путем голосования. Итоги собрания документируются и могут быть использованы в суде.
Реконструкция, переустройство — ситуация, когда собственник целенаправленно меняет конструкцию здания или помещения в многоквартирном доме. В некоторых случаях монтаж кондиционера может быть трактован как переустройство или реконструкция, но об этом мы еще поговорим в статье.
Управляющая компания — организация, управляющая имуществом в здании и следящая за соблюдением законов в многоквартирном доме.
Теперь предлагаем перейти к главным вопросам. Мы разберем их подробно, с примерами и вариантами решений.

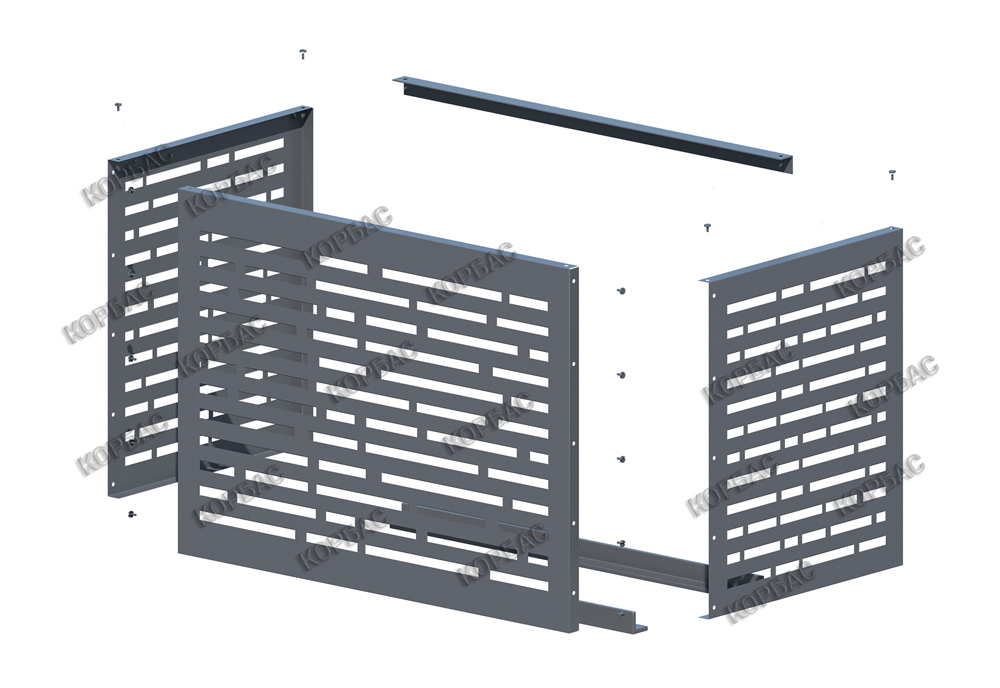

Сборка продукции КОРБАС®
Несущие кронштейны под блок кондиционера изготовлены с универсальными отверстиями. Поэтому положение горизонтальных направляющих можно свободно отрегулировать и установить в корзину наружный блок сплит-системы любого размера.
Конструкция разборная. Это облегчает доступ к блоку для его обслуживания — при необходимости облицовочные панели можно временно демонтировать.
Разработанные нашей компанией специальные кондукторы обеспечат точное крепление кронштейнов к фасаду здания.
В разобранном виде конструкция занимает мало места. В результате стоимость доставки по России уменьшается почти в пять раз.
Собрать корзину можно на земле и затем поднять на высоту для монтажа. Или собрать элементы конструкции уже на строительных лесах.
Вес нашей продукции без кронштейнов варьируется в пределах от 13 до 30 кг.
Таблица 1. Вес готовой конструкции (с кронштейном без удлинения)
| Модель | Размер (HхLхB) | Вес, кг | ||
|---|---|---|---|---|
| КДК | ЭДК | ПДК | ||
| КОРБАС 1 | 600х900х550 | 22 | 17 | 13 |
| КОРБАС 2 | 700х1000х550 | 25 | 19 | 16 |
| КОРБАС 3 | 900х1200х600 | 33 | 25 | 22 |
| КОРБАС 4 | 1050х1300х650 | 37 | 27 | 28 |
Разрешения и запреты
Обязательное согласование и получение разрешительной документации на установку внешних блоков на фасадах регламентируется лишь на уровне регионального законодательства. Например, в Москве до 2011 года необходимо было получить обязательное разрешение на кондиционер. А в Санкт-Петербурге подобный норматив действует и сегодня. Также есть ряд запретов, которые схожи в большинстве крупных городов. Согласно им, нельзя:
- Монтировать внешние блоки с лицевой стороны зданий с современным уникальным дизайном (кое-где запрет замещается обязательным согласованием или необходимостью закрывать устройство декоративным элементом);
- Устанавливать кондиционеры на стенах зданий, имеющих историческую и художественную ценность;
- Устанавливать кондиционеры в арках таким образом, чтобы они мешали пешеходам и проезду транспорта;
- Крепить оборудование на декоративные элементы стен (пилястры, колонны, розетки, антаблементы).
Проблем с установкой на стены типичных домов, обращенные ко двору дома, не возникает практически нигде. Зато если дом относится к памятникам архитектуры, крепление внешних блоков на его стены требует специальных разрешений, которые выдаются лишь в редких случаях.
Что нужно делать для получения разрешения?
Чтобы сделать все в соответствии с законодательством и не бояться никаких последствий, необходимо осуществить ряд действий перед тем, как начнется сама установка прибора. Нужно будет разработать проект на установку прибора, согласовать его со всеми необходимыми органами, которые имеют отношение к такой процедуре. Как правило, сюда относится Роспотребнадзор, управляющая организация, местные органы власти, которые отвечают за состояние фасадов.
Владелец прибора должен провести собрание жильцов дома, где большинство должно обязательно одобрить проведение монтажа и дать на это письменное разрешение.
Полученное разрешение на установку называется особым образом — Заданием на размещение дополнительного оборудования фасадов. Стоит отметить, что оно имеет ограниченный срок действия, поэтому необходимо внимательно следить за тем, чтобы разрешение не оказалось просроченным. Действительным оно будет в течение года с момента получения, после чего нужно будет обязательно продлять его, чтобы наличие прибора не нарушало никаких законов.
Практика владельцев кондиционеров показывает, что получить разрешение на размещение техники на фасаде обычного дома достаточно просто, и, как правило, эта процедура не вызывает особых сложностей, если делать все поэтапно. Придется только потратить время на походы по инстанциям, но в итоге заветная бумага будет получена. Гораздо сложнее получить разрешение, если здание относится к историческим памятникам, в этом случае каждая ситуация рассматривается индивидуально, специальной комиссией.
Особенности установки
Крепление фасадного ящика для кондиционера к зданию зависит от его конструктивных особенностей.
Сборка корзины КОРБАС
Кронштейны корзины КОРБАС являются несущими. Они выполнены с универсальными отверстиями, благодаря которым положение горизонтальных направляющих регулируется, что позволяет точно установить внешний блок кондиционера любого размера.
Для последующего подключения блока кондиционера благодаря разборной конструкции панели корзины можно временно демонтировать, что обеспечивает лёгкий доступ в том числе для обслуживания.
Для точной установки кронштейнов на фасад здания наша компания разработала специальные кондукторы для удобства монтажа корзин.
Техническое задание
Предположительно, разрешение получено, проект создан. Далее можно приступать к монтажу. Он проводится по техническому заданию на установку кондиционера, которое является частью проекта. Что в него входит и для чего оно нужно?
Стандартное техническое задание на установку кондиционера состоит из:
- описания объекта с его архитектурными особенностями;
- описания всех монтажных норм и правил, касающихся данного помещения;
- описания этапов работы с указанием необходимых инструментов и расходных материалов.
Также в данном документе указываются требования к установке кондиционера, а именно – особенности сверления стен, прокладки связующих коммуникаций, подключения к сети, установке предохранительных элементов и т.д.
В техническом задании прописываются не только индивидуальные требования к установке, но и стандартные правила монтажа кондиционеров, касающиеся размещения обоих блоков.
Общая информация
Самый распространенный тип кондиционера — это сплит-система. Она состоит из наружного и внутреннего блока. Внутренний блок монтируется в помещении, поэтому с ним обычно не возникает никаких трудностей. Обычно проблемы начинаются на этапе установки наружного блока. Он монтируется снаружи здания. И если в доме вентилируемый фасад, установка блока может быть затруднена.
Что только не придумывают мастера… Кто-то даже умудряется снять часть вентилируемого фасада, открыв утеплитель на всеобщее обозрение, и смонтировать кондиционер. При этом утеплитель так и остается открыт для непогоды и, к тому же, заметно портит фасад здания.
Чтобы избежать этого, необходимо учесть ряд нюансов. Далее мы подробно поговорим о монтаже наружного блока и о ключевых особенностях.
Правила и порядок монтажа
В зависимости от выбранного места для размещения наружной части кондиционера определяются нюансы монтажа. Существует несколько вариантов расположения конструкции, поэтому при выполнении установки нужно воспользоваться соответствующей инструкцией.
На парапете
Наиболее распространенным вариантом фиксации кондиционера является закрепление наружного блока на парапете. Закрепить конструкцию можно с фасада либо на боковых сторонах.
Размещая наружный блок на парапете, рекомендуется предварительного его укрепить, поскольку вес конструкции довольно большой. Для этого предварительно выполняют монтаж специальной крепежной конструкции. Установка самого кондиционера проводится следующим образом:
В стене помещения проделывают отверстие для проведения коммуникаций на балкон.
Монтируют внутреннюю часть кондиционера.
На парапете устанавливают кронштейны для наружного блока, после чего его фиксируют на ограждении. Кронштейны лучше приваривать к металлическим частям ограждения либо закрепить при помощи анкеров.
Внутренний и наружный блоки соединяют коммуникационной трассой
Важно, чтобы после объединения блоков трубки с хладагентом не перегибались.
Коммуникационную трассу закрывают пластиковым коробом для защиты от внешнего воздействия.
Панорамное остекление
На балконе с витражным остеклением возможно установить наружный блок кондиционера, но установка выполняется не на стену. Блок размещают в одном из углов на полу. Чтобы визуально скрыть конструкцию и придать декоративный вид, рекомендуется соорудить коробку из металлопластикового профиля. С двух сторон делают дверцы с ручками для обеспечения доступа к кондиционеру для периодической чистки и обслуживания.
Оконная модель
Разновидности оконных кондиционеров собраны в едином корпусе и монтируются непосредственно в оконном проеме либо отверстии в стене. По сравнению со сплит-системой данные модели оборудования имеют следующие отличия:
- корпус перекрывает часть окна, что снижает количество проходимого света;
- в ходе монтажных работ требуется менять стандартную структуру оконной рамы;
- стоимость конструкции значительно дешевле благодаря наличию только одного блока и меньшему количеству хладагента;
- для установки оконной модели кондиционера не нужно обладать специальными навыками и работу можно провести самостоятельно;
- некоторые виды оконных конструкций дополнительно вентилируют помещение, поскольку часть воздуха выходит наружу и одновременно внутрь поступает свежий воздух.
Особенности монтажа корзин на вентилируемые фасады
Устанавливать корзины можно на любые типы фасада: бетон, кирпич и пеноблок; вентилируемый и невентилируемый. Такие широкие возможности доступны благодаря разнообразию кронштейнов. Посмотрите видео поэтапного монтажа корзины на вентилируемом фасаде с использованием кронштейна фКПГ.
Чтобы обеспечить нашей продукции надёжность и долговечность, все её составные элементы, в том числе кронштейны, выполнены из оцинкованной листовой стали. Фасадные кронштейны изготовлены без сварки, резки и горячего цинкования, поэтому защитный слой не нарушен.
Нашими конструкторами разработано два варианта крепления, подходящие для несущих стен, изготовленных из разных материалов. Все необходимые расчёты и испытания проведены.
