Крепление воздуховодов: прямоугольных, горизонтальных и вертикальных

Методики крепежа воздухообменников вертикально

Крепеж вертикальных воздуховодов1 – места, где производилась сварка, 2 – рама, 3 – уголки

В первую очередь размечают места, которые предназначены для элементов крепежа. Следующим этапом устанавливаются детали. К местоположению, где должен производиться монтаж, подводят элементы воздухообменника. Далее, крепят кронштейн, подъемник, консоль, систему блоков к наружной стене. Конструкция с растяжками собирается при помощи единичных деталей. Проходит установка зонта и поднятие части воздуховода, которую уже собрали. Конструкцию следует выровнять с помощью растяжек и укрепить в подходящем положении. Вертикальный воздуховод удлиняют при помощи:

• нижнего наращивания конструкции,
• верхнего удлинения воздушного канала,
• использовать способ выдавливания.

Когда появляется необходимость увеличения воздуховода на стенке снаружи, используется первая технология. Для этого пользуются лебедкой, с тросом, который опускают в шахту или по стенке. Крепление производится при помощи подъемных механизмов. Далее, воздухообменник монтируют поэтапно. Звено поднимается канатом до места соединения и крепится. Оставшиеся элементы вентиляционной конструкции монтируются в порядке очереди. По окончанию монтажа, лебедка снимается, и укрепляются оставшиеся части с зонтом.

Метод нижнего наращивания 1, 2, 3, 4 – элементы воздухообменника

Когда конструкция несколько превышает вес, на который рассчитаны механизмы, используется следующий способ. Все необходимые блоки собираются, а крупногабаритные элементы совмещаются верхним наращиванием. Изначально все части закрепляются на опорах по отдельности, далее, следующую часть устанавливают на место, которое указано в проекте. И от него спускают канат лебедки к первому элементу.

При помощи лебедки трос натягивается, а с первого элемента конструкции снимают крепления и переносят их на следующий. Там закрепляется опорами и снимается подъемная сборка. Такие действия производятся, пока не достигнут необходимого уровня наращивания.

Способ выдавливания применяется для того, чтобы проводить вертикальные воздухообменники в труднодоступных местах. Изначально ставят 2 лебедки с блоками, в стены вкручивают крепеж. Часть конструкции собирается из элементов, а к нижнему фланцу крепят плиту проушинами. Они нужны для того, чтобы протянуть через них тросы. Собранный воздухообменник поднимается, пока над зданием не будет выглядывать верхний фланец. Далее прикрепляются элементы с зонтом, они потом присоединяются тросами к крыше здания.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.

Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

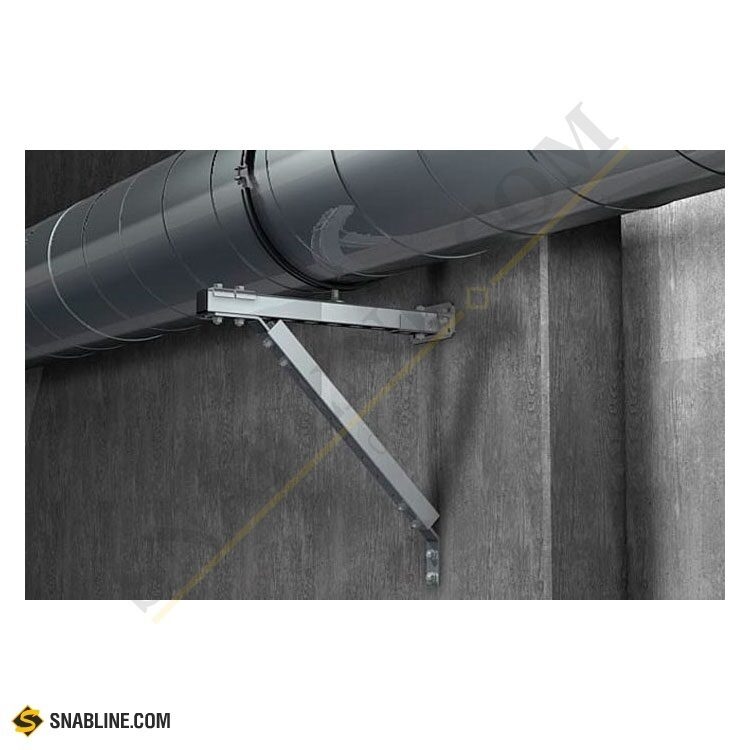

• с помощью хомута и шпильки происходит крепление воздуховодов к стене;
• благодаря перфоленте, хомут здесь не понадобится;
• при помощи хомута для крепления воздуховодов и перфоленты.

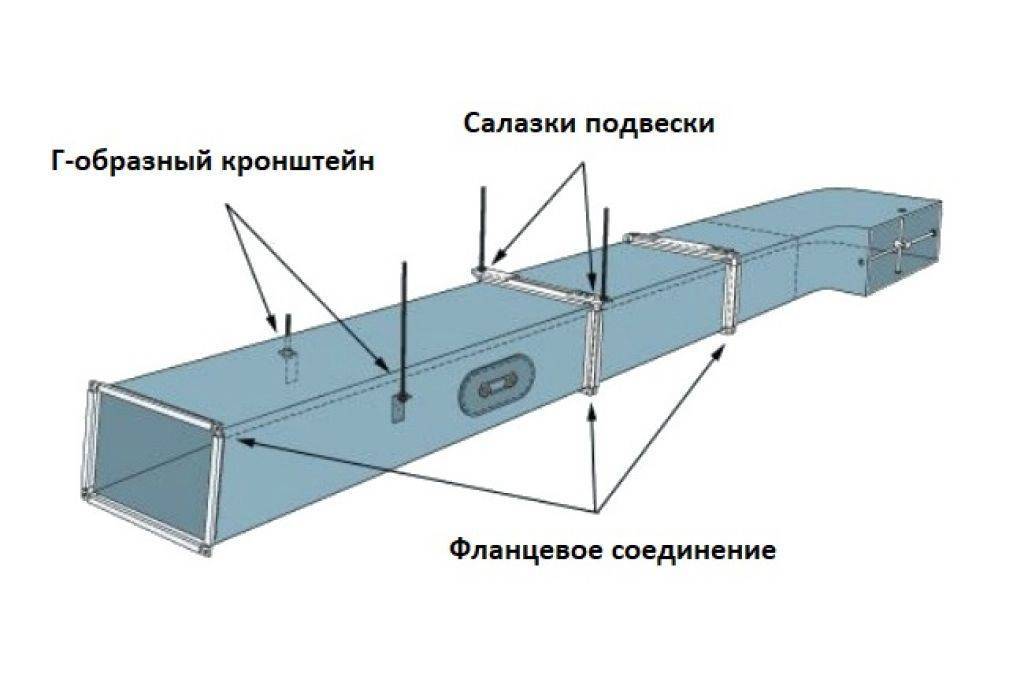

Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

• профиля z-образной формы и шпильки;
• L-образного профиля и шпильки;
• траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.

Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Требования к монтажу систем вентиляции

Рассмотрим ряд важных технических аспектов, от которых зависит работоспособность, долговечность и удобство обслуживания системы.

Общие требования

1. В процессе проектирования и сборки вентиляционных конструкций необходимо учитывать спиралевидное движение воздушных масс по трубе.
2. Для установки каналов в цокольных, подвальных помещениях, бетонных сооружениях при прохождении сквозь потолочные перекрытия, а также в случае контакта с грунтом, применяются исключительно жесткие трубы.
3. Для прокладки трассы сквозь стены используются переходники и стальные гильзы.
4. Гибкие каналы не применяются при монтаже вертикальных участков выше двух этажей.
5. Провисание воздуховодов недопустимо – в этой области давление падает.
6. На поворотах нельзя делать изгиб трубы с радиусом менее двух диаметров канала, так как при этом резко снижаются аэродинамические характеристики системы.
7. Во всех случаях металлические вентиляционные конструкции заземляют во избежание накопления статического заряда.
8. Гибкие и полужесткие воздуховоды устанавливаются максимально растянутыми.
9. Если во время монтажа обнаружилось повреждение трубы или внешней изоляции – этот участок подлежит немедленной замене.

Требования к креплению элементов вентиляции

Крепление вентиляционных каналов производится в строгом соответствии с проектом, оборудование присоединяется к системе после установки.

Герметичность фланцевых соединений обеспечивается прокладками:

• для каналов, предназначенных к вытяжке пылевых масс и отходов производства с температурой до 70 °С – из пористого силикона, ленточной резины (монолитной или пористой) толщиной 4-5 мм, поролона, или полимерного мастичного жгута;
• свыше 70 °С – из асбестового картона (шнура);
• при наличии паров кислот – из кислостойких прокладочных материалов.

Герметичность бесфланцевых стыков:

• для круглых воздуховодов при температуре перемещаемых масс до 40 °С – силиконовым герметиком или лентой «Герлен»;
• до 70 °С – термостойкими герметиками.

Все фланцевые болты устанавливаются с одной стороны стыка (на вертикальных участках – сверху) и должны быть как следует затянуты.

Расстояние между креплениями металлических горизонтальных неизолированных труб зависит от типа стыковки воздуховодов:

• при бесфланцевом соединении – с диаметром круглых или большей стороны прямоугольных каналов до 400 мм – не более 4 м, от 400 мм – максимум 3 м;
• при фланцевом – с диаметром круглых или большей стороны прямоугольных труб до 2000 мм – не более 6 м, свыше 2000 мм – согласно документации.

Вертикальные металлические каналы крепятся с шагом не более 4 м, а внутри многоэтажных зданий с высотой потолков до 4 м – в междуэтажных перекрытиях. Если этажи более 4 м – расстояние определяет проект. Это же касается и монтажа воздуховодов на кровле.

Допустимое отклонение от вертикали – до 2 мм на метр. Монтаж осуществляется так, чтобы вес воздуховодов не передавался на оборудование.

Вертикальные асбоцементные каналы должны крепиться через 3–4 м (при этом верхняя секция вставляется в раструб нижней). Горизонтальные – два крепления на секцию для муфтовых и одно для раструбных соединений возле стыка. Уплотняются они пеньковой прядью в виде жгута, предварительно смоченного в асбоцементном растворе, смешанном с казеиновым клеем. Остальное пространство муфты или раструба заполняют герметиком в соответствии с рабочим температурным режимом. После отвердения стыки плотно оклеиваются по периметру короба защитной клейкой лентой или тканью, которая окрашивается масляной краской.

Все оборудование: кондиционеры, вентиляторы, насосы, электродвигатели и другие, устанавливаются строго в соответствии с технической документацией на изделие и согласно проекту вентиляционной системы.

Нормативные расстояния

Существует также ряд нормативных требований, определяющих минимальное расстояние между строительными и инженерными конструкциями:

• между воздуховодами круглого сечения и потолком – 100 мм, стенами и прочими строительными конструкциями – 50 мм;
• между каналом из прямоугольной трубы и элементами здания или другими магистралями – 100 мм (при ширине воздуховода 100-400 мм), 200 мм (при ширине 400-800 мм), 400 мм (при ширине 800-1500 мм);
• между круглыми каналами и другими инженерными коммуникациями (водопроводными, канализационными, газовыми трубами) – 250 мм.
• расстояние от воздуховода до электропроводки – не менее 300 мм;
• стыки между элементами вентиляции при прохождении через строительные конструкции должны располагаться от них на расстоянии не менее 1 м.

Как совместить гипсокартонный потолок с воздуховодами

Воздуховоды прекрасно «уживаются» с гипсокартонными потолками. Полое пространство между потолочным перекрытием и ГКЛ отлично подходит для прокладки вентиляционных коммуникаций. Альтернативный вариант – закрыть воздуховод коробом из гипсокартона.

Прячем в потолочном пространстве

Если потолки в помещении достаточно высоки, с маскировкой вентканалов проблем не будет. Для монтажа в таких случаях больше всего подойдут плоские каналы прямоугольного сечения, с теплоизоляционным покрытием. Крепление воздуховодов выполняется как обычно. При этом контакт с металлопрофильным каркасом необходимо исключить, чтобы на него не передавалась вибрация и шумы.

Что устанавливается в первую очередь – вопрос личных предпочтений монтажников. Можно, например, произвести разметку подвесов потолка, затем собрать вентиляцию, а после неё – каркас под гипсокартон

Важно при этом совместить на площади потолка крепежную арматуру обеих конструкций без нарушения нормативов. Листы подшиваются после испытания вентиляционной системы

Закрываем коробом

Когда в квартире и без того низкие потолки, спрятать воздуховоды можно другим способом. Для этого основной потолок из ГКЛ максимально «прижимается» к перекрытию, а вентиляционные коммутации монтируются вдоль стен под коробом потолка второго уровня. Конечно, при этом расходы на воздуховоды и фасонные изделия несколько увеличатся, да и двухуровневая конструкция будет стоить дороже.

Если же с пространством совсем плохо, потолок оштукатуривается под покраску, а для вентиляционного канала собирается мини-короб из ГКЛ. При этом для комнаты будет достаточно небольшого количества стартового профиля и одного листа гипсокартона. При расчете необходимо учесть, что между воздуховодом и стенками короба должно оставаться небольшое пространство для циркуляции воздуха.

Как и в любом деле, при монтаже вентиляционных систем приветствуется творческий и новаторский подход. Однако не стоит забывать при этом о главном: любое нарушение нормативов и правил крепления воздуховодов к потолку приводит к лишним проблемам.

Методы закрепления вертикальных воздуховодов

Если воздушный канал имеет круглое сечение при калибре до 1 м, то к кирпичной стене его присоединяют с применением опоры, которая состоит из таких деталей, как:

• консоли (металлические);
• специальные подкладки;
• хомуты (один из полосовой стали, а другой из уголка).

К колонне из железобетона воздухопроводы круглого сечения присоединяют кронштейном. Он состоит из приваренных к железной плите консолей и двух половинных хомутов, которые соединяют болтами после окончательной сборки воздуховода.

Если отсутствует возможность крепления вентиляции на стены или колонны, то ее можно закрепить, используя крышу.

Металлические вентиляционные трубы

нарезка заготовок для металлических труб

Металлические и жестяные трубы для вентиляции производят из:

• оцинкованной черной листовой стали толщиной 0,5 — 1,2 мм;
• стали нержавеющей AISI 304, 321, 316, 430. Толщина листа 1 — 5 мм;
• алюминия;
• гальванизированной стали;
• тонколистной черной стали.

Из листового алюминия вентиляционные трубы делают редко, чаще используется фольга. Трубы для вентиляции диаметром до 50 см изготавливают из жести 0,55 мм толщиной. Элементы больших диаметров выполняют из листовой стали толщиной от 0,7мм.

Плюсы жестких металлических труб:

• долговечны, прочны;
• гладкая внутренняя поверхность труб обеспечивает хорошую аэродинамику;
• на гладких стенках не скапливается грязь, пыль и копоть;
• выдерживают высокое давление и температуру;
• благодаря высоким гигиеническим качествам используются на объектах с повышенными требованиями к санитарии;
• выдерживают воздействие агрессивных сред.

Сравним некоторые характеристики труб из различных материалов.

Материал	Минимальная температура	Максимальная температура
Нержавеющая сталь	-40	+500 (кратковременно до +700)
Алюминий (гибкий неизолированный)	-40	+130
Оцинковка	-40	+80 (кратковременно до +200)
Черная сталь	-40	+800-900
ПВХ	-20	+70
ППУ		+130 (кратковременно до +150)

Таблица 1. Диапазоны рабочих температур вентиляционных труб из разных материалов

Оцинковка. Согласно нормам ГОСТ, трубы из оцинкованной стали разрешено использовать в местностях с любыми климатическими условиями для любых типов вентиляции за исключением транспортировки агрессивных газо- и воздушных смесей. От коррозии трубы спасает слой цинка и даже на поврежденных местах при взаимодействии с кислородом образуется защитная пленка.

Нержавейка. Нержавеющие трубы для вентиляции пригодны для транспортировки агрессивных воздушных смесей, горячих паров и газов. Трубы выдерживают высокие температуры и очень долговечны, поэтому на производствах чаще устанавливают вентиляцию из нержавеющей стали. Для обеспечения пожарной безопасности нержавеющие вентиляционные трубы дополнительно оборачивают минеральной ватой.

спирально-навивные трубы вентиляции

Черная сталь. Трубы из черной стали устанавливают в системах вентиляции, аспирации и дымоудаления. Они отличаются повышенной жаро- и огнестойкостью, более жесткие по сравнению с оцинкованными или нержавеющими. За счет сварных швов трубы из черной стали герметичны.

Характеристики воздуховодов из черной стали:

• производятся из холоднокатной малоуглеродистой или горячекатной черной стали;
• толщина металла 1,5 мм; 1,4 мм; 1,2 мм;
• длина трубы от 125 см до 250 см;
• соединение труб фланцевым методом.

Сварные трубы из черного железа выпускают с круглым или прямоугольным сечением. Изнутри и снаружи трубы грунтуют.

И ещё несколько нюансов

Для того чтобы максимально соблюсти правильность монтажа, мы осветим еще несколько важных нюансов. С их помощью обеспечивается эффективность и долговечность креплений и самого воздуховода.

Шаг крепления (расстояние между креплениями)

Шаг крепежа, то есть расстояние между крепежными элементами, зависит от типоразмера воздуховодной магистрали, а также от материала изготовления. Рекомендуется придерживаться следующих параметров:

• Если диаметр цельной трубы составляет 40 см., то крепеж выполняется через каждые 4 м., если величина диаметра более 40 см., то через каждые 3 м.
• Если воздухопроводные секции имеют крупный типоразмер квадратного сечения и соединяются на фланцах, то крепеж выполняется через каждые 6 м.

Куда должны смотреть болты

Что касается фланцевых соединений самих секций воздухопровода, то главное условие состоит в том, чтобы все гайки фланцевого соединения были с одной стороны. При этом, если при креплении к стенам или потолку используются разборные хомуты, то лучше монтировать их гайками наружу – это упростит разборку при демонтаже и крепление гаек во время установки. Соответственно болты закладываются шляпками к стене (потолку).

Хомут поверх изоляции или нет

Закреплять изолированный воздухопровод хомутом поверх изоляции не рекомендуется, так как это может привести к повреждению изоляционного слоя. Желательно наложить под хомут гофру или полимерную проставку, а после выполнить затяжку. Также можно оттянуть изоляционный слой, наложить хомут, а после вернуть изолятор на место, дополнительно закрепив его изолентой.

Вот и все сведения, которые необходимо для качественного монтажа воздухопроводов различной номенклатуры. Главное – подходить к работе ответственно и тщательно соблюдать те рекомендации, которые были представлены в данной статье.

Классификация воздуховодов

Выбор способа стыковки деталей воздуховодов между собой зависит от конструктивных особенностей системы, условий эксплуатации и параметров транспортируемых газов.

Классификация воздуховодов проводится по нескольким параметрам.

Круглые и прямоугольные

Все воздуховоды можно разделить по геометрической конфигурации на прямоугольные и круглые. Круглые конструкции считаются более эффективными в работе, в них нет условий для образования вихревых потоков, они тише.

Прямоугольные конструкции имеют свои преимущества при обустройстве вентиляции в жилых зданиях. Их пропускная способность достаточна для обеспечения качественной вентиляции, а прямоугольная форма позволяет спрятать трубы под отделкой.

Как частный случай, могут быть изготовлены воздуховоды треугольного сечения, шестигранники, восьмигранники. Такие системы монтируют по индивидуальным заказам, преследуя решение эстетических, дизайнерских задач. Практических особенностей эти конфигурации не имеют.

Жесткие и гибкие

Жесткие воздуховоды могут быть как прямоугольными, так и круглыми. Их изготавливают из оцинкованной стали, алюминия, полимеров. Гибкие конструкции всегда с круглым сечением. На практике монтируют воздуховоды, комбинируя участки жестких труб и гибких. Гибкие трубы удобны в местах разветвлений, нескольких поворотов, поскольку помогают сократить количество стыков.

Рекомендуем ознакомиться: Способы соединения между собой пластиковых канализационных труб

Гибкие трубы изготавливают из алюминия, ПВХ, химически инертной резины, текстиля. Для придания жесткости в гибкую трубу вставляется каркас из металлической проволоки. Поскольку гибкий воздуховод при эксплуатации издает много шума, то часто трубы выпускают с дополнительным шумопоглощающим покрытием.

Встроенные и внешние

По строительной конструкции воздуховодные коммуникации делят на встроенные и внешние. Внутренние (вентиляционные шахты) встраивают в стены или потолки помещений. Самый распространенный пример такого воздуховода – вентиляционная система в жилом доме. Здесь воздуховодные каналы вмонтированы в стены, в комнаты выходят только вентиляционные отверстия.

Внешние коммуникации крепят к потолку и стенам (приставные, подвесные короба или трубы) по внешней стороне.

Правила монтажа вентиляционных элементов

виды крепежа, используемого при монтаже гибких воздуховодов

Перед началом монтажа вентиляционной системы необходимо обследовать помещение и подобрать наилучший метод крепления.

Для крепления металлических воздуховодов используют:

• хомуты;
• шпильки;
• уголки;
• болты и гайки.

Иногда приходится прибегать к сварочным работам.

Монтаж гибких металлических труб имеет свои правила:

• Чтобы уменьшить потери давления внутри трубы, монтируют их только в растянутом состоянии;
• Лишние куски удобнее сразу отрезать;
• Целесообразнее применять широкие кронштейны, которые не пережимают трубу;
• Для прохода через стены обязательно используются цельные переходники или гильзы из металла.

Распределите точки подвески, используя следующие правила:

• на поворотах радиус изгиба должен быть меньше диаметра воздуховода;
• допускается провисание не более 5 сантиметров на погонный метр;
• при вертикальной установке трубы между креплениями должно быть расстояние 1 — 1,8 метра.

Какие используют способы для фиксации

Выбор типа монтажа и особенностей крепежа обусловлен сечением отверстия (круглое или квадратное) и местом крепления оборудования (шахта или стена дома).

Для крепежа применяют:

• Кронштейн в виде уголка, элементы конструкции скрепляются с уголком шурупами, винтами;
• Кронштейн в виде буквы Z. Лучше всего он подходит для сечения прямоугольной формы. Скрепляются элементы также с применением винтов или шурупов;
• Шпильки и профиль. Для обеспечения дополнительной звукоизоляции возможно использование резинового профиля;

• Перфолента. Наиболее подходящий вариант для того, чтобы зафиксировать воздухообменник в виде круглой трубы. Для выполнения такого вида фиксации выполняется петля, затем производится ее крепеж к болту в тех местах, где элементы вентиляции соединяются между собой. Преимуществом этого варианта фиксации является его дешевизна, но есть у этого варианта и недостаток, нет достаточной жесткости, поэтому труба может вибрировать;

• Хомуты для крепления хорошо дополняют фиксацию с помощью перфоленты, позволяют значительно снизить уровень шумности. Этот метод обладает ограничениями в применении, подходит для труб диаметром, не превышающим 20 см;
• Хомут, дополненный шпилькой;
• Анкер. Для такого варианта фиксации требуется отверстие, выполненное заблаговременно, шпилька;
• Траверс в сочетании со шпилькой. Наиболее подходящий вариант для фиксации трубы с прямоугольным сечением и большого размера. Опора воздухообменника при таком варианте приходится на траверсу;
• Металлическая балка со струбциной и закрепленной на ней шпилькой.

III. Ограничение на использование гибких воздуховодов

Ограничения на применение гибких воздуховодов обусловлены, в большинстве случаев, различиями в национальных и отраслевых стандартах и нормах. В числе прочих общих ограничений на использование гибких воздуховодов можно назвать следующие:

использование в вертикальных стояках высотой более двух этажей;

использование в системах с температурой входящего воздуха более 120°С;

применение на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и прочих атмосферных воздействий;

использование без учета классификации, включая термостойкость и конструктивные особенности конкретного вида изделий;

несоблюдение допустимых расстояний при монтаже в местах, где из-за электрических устройств, ископаемого топлива или солнечной энергии, возникает избыток тепла;

монтаж соединительных воздуховодов через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа; через полы и через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления;

использование в качестве компонентов систем вентиляции в помещениях для готовки, глажки и сушки белья, если это специально не указано производителем;

применение в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей без учета ограничений производителей на непосредственный контакт с агрессивной средой или абразивными материалами.

Монтаж гибких рукавов: а) неправильно; б) правильно

Статья подготовлена специалистами

Классификация воздуховодов

Конструкция воздуховода влияет на способ соединения Конструктивные особенности системы влияют на выбор метода соединения. Также способ стыковки зависит от эксплуатационных условий, параметров вывода загрязненного воздуха.

Круглые и прямоугольные

По геометрической форме выделяются круглые и прямоугольные конструкции. Преимуществом первого варианта является отсутствие риска появления вихревых потоков. Уровень шума тут ниже. Такой вид воздуховода чаще используется в промышленных помещениях.

Для жилых зданий лучше подходит конструкция прямоугольной формы. Благодаря высокой пропускной способности она обеспечивает хорошую вентиляцию. Такую систему проще спрятать под отделочным материалом. Благодаря плотному прилеганию к стене изделие не занимает много полезной площади.

В редких случаях для формирования системы кондиционирования применяются элементы треугольного сечения. Они имеют значение для интерьера.

Жесткие и гибкие

Пример жесткого воздуховода из пластиковых труб Жесткие воздуховоды имеют разную форму: круглую, квадратную, прямоугольную. Для изготовления конструкции используется алюминий, нержавеющая сталь, полимерные материалы. Гибкие варианты имеют только круглую форму. Они изготавливаются из алюминия, текстиля, ПВХ. Для придания дополнительной жесткости изделию используется проволока. В эффективной системе комбинируются оба вида воздуховодов.

Техника безопасности при монтаже воздуховода

Каждая установка в строительстве должна руководствоваться нормативными документами. При монтаже вентиляции монтажники оборудования руководствуются ОСТ 36-108-83, который трактуется так «Монтаж систем кондиционирования воздуха и вентиляции». Требования безопасности». В указанном акте описаны «догмы» техники безопасности. Отражены показатели гигиены и санитарии. Также освещены требования к охране окружающей среды.

Данный документ обеспечивает безопасность всех членов команды, исполняющих свои должные обязанности при монтаже. В акте представлен большой список важных замечаний для осуществления трудовой деятельности на рабочей площадке:

• обеспечение сотрудника специальной одеждой, обувью и СИЗ;
• прописан график рабочего дня и время отдыха;
• состояние освещенности на участке работы;
• недопущение «зевак» в зону монтажа.

Техника безопасности не может обойтись без средств пожаротушения на участке установки оборудования. Обязательно на участке монтажа должны быть медикаменты первой необходимости для оказания пострадавшему помощи.

Согласно данному документу каждый участник бригады монтажников должен иметь допуск на объект. Допуск разрешается после инструктажа, касательно того или иного объекта. Освещаются вопросы безопасности и оказания первой медицинской помощи.

До того, как начнется установка вентиляционного оборудования, должен быть согласован план монтажа и наличие всех узлов и составляющих, необходимых для монтажа.

Наряду с этим нормативным документом специалисты установки также должны руководствоваться технологической картой монтажа воздуховодов. Наряду с вышеперечисленными моментами работы на объекте установщикам могут быть проведены дополнительные инструктажи, если этого требует производственная необходимость — работа на высоте, с лебедками и гидравлическими подъемниками. После данного инструктажа сотруднику вручается документ, удостоверяющий полученные знания, касательно работ в особых условиях.

Особенности монтажа

Перед тем, как монтировать домашнюю вентиляционную сеть необходимо:

1. составить схему магистрали с точными размерами;
2. подбирать форму короба: прямоугольную или круглую;
3. рассчитать количество соединительных колен, вентиляционных пластиковых переходов и поворотных элементов.

Если выбирается гибкий воздуховод, задача по монтажу намного упрощается. Потребуется гибкая труба, вентиляционная решетка и несколько крепежных хомутов. С одной стороны конец пластиковой гофры подсоединяется хомутами к кухонной вытяжке, а с другой стороны – к вентиляционной решетке. Остается только запрятать воздуховод за карнизом кухонного навесного шкафчика или спрятать за съемной панелью.

Ассортимент современных пластиковых систем вентиляции открывает большие возможности для самостоятельного монтажа бытовой вентиляции. Однако если есть сомнения в своих силах или необходимо запроектировать сложную вентиляционную сеть, то лучше не рисковать, а обратиться за помощью к специалистам для профессионального монтажа вентиляционной системы.

Выбор трубопроводов для вентиляции помещений различного назначения на видео:

Просмотров: 869

Способы закрепления вентиляции

Монтаж вертикальных воздуховодов методом выдавливания.

1. Использование L-образного кронштейна. Части воздухопровода крепят к нему винтами или шурупами.
2. Для установки прямоугольного, воздушного канала возможно применение Z-образного кронштейна. Это также делается шурупами или винтами.
3. Монтаж с использованием профиля и шпилек: вентиляция упирается в траверсу, а резьбовые детали ограничивают боковые смещения. Часто применяют резиновый профиль, который дополнительно обеспечивает звуковую изоляцию воздуховода.
4. Если надо закрепить трубу круглого сечения, то это можно сделать перфолентой. Это делается либо с помощью петли, либо креплением к винту на местах зацепления. Этот метод имеет крупный недостаток — отсутствие нужной жесткости.
5. Уровень шума воздухопровода можно резко уменьшить, если при укреплении круглых воздушных каналов использовать вместе с перфолентой хомут. Но этот способ применим для труб калибром менее 20 см.
6. Для монтажа можно использовать шпильки и хомут.
7. Иногда применяют латунный анкер (распорный), который вставляют в заранее сделанное отверстие, и закручивают шпильку.
8. При невозможности крепления воздуховодов к потолку для монтажа используется металлическая балка со струбциной, на которой закреплена шпилька.

http://1poclimaty.ru/youtu.be/1uIUr9RrvEM

Применяемые для крепления воздуховодов делали, материалы, приспособления:

• кронштейны разной формы;
• траверсы и профили;
• перфолента, шпильки;
• струбцины и хомуты;
• листовое железо;
• стальные уголки;
• металлические рейки;
• подъемные механизмы.

Надежные способы крепления воздуховодов и их установка осуществимы только при выполнении всех рекомендаций, которые были даны выше.

http://1poclimaty.ru/youtu.be/f3eVafb7t_E

Выводы и полезное видео по теме

Монтаж системы вентиляции в частном доме не требует привлечения подъемных кранов и другой спецтехники, но уже при разработке проекта необходимо учесть особенности планировки дома, расположение строительных конструкций на пути вентиляционной магистрали.

Приблизительно, «на глаз» невозможно определить длину звеньев воздуховодов и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнить расчеты, исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.
