Технология крепления к крыше

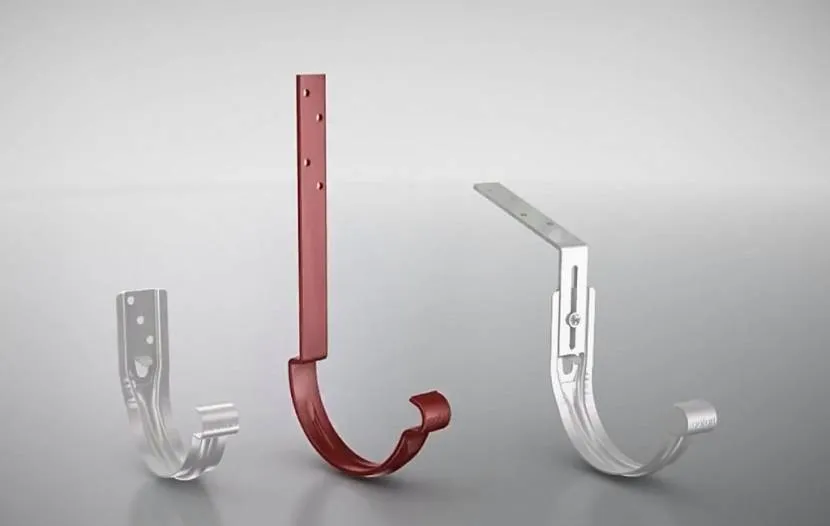

Подразумевает установку желобов на кронштейны:
- к стропилам;
- на лобовую доску;
- к краю кровельного материала;
- с использованием дополнительных кронштейнов.
Разберем, в каких случаях целесообразно применять разные типы монтажа.
К стропилам
Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

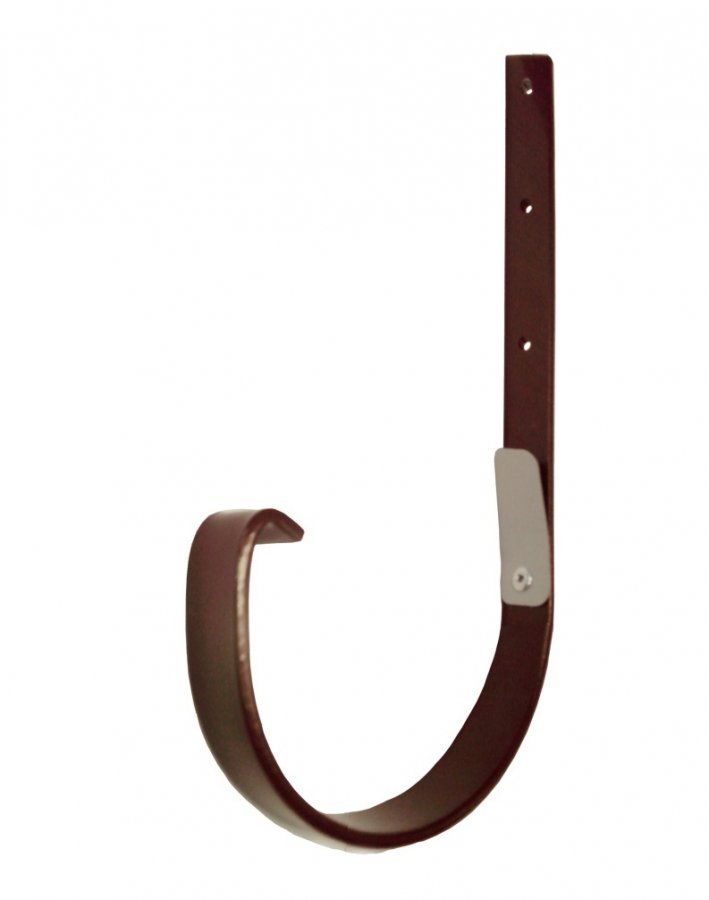

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.
При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.
Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.
При крепеже кровельный материал должен покрывать водосточные желоба.
На лобовую доску
Лобовая доска монтируется по торцам стропил. Ширина может отличаться.
Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.
Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.
К краю кровельного покрытия
Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.
Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.
Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.
При помощи дополнительного кронштейна
Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.
Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.
Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм
Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.
Какую функцию должен выполнять слив
Вне зависимости от того, из какого материала сделан слив, он должен защищать фундамент и цоколь дома от дождевой и талой воды.
Водосточная система необходима для сбора и отведения дождевой, талой воды
Переувлажненная земля может становиться причиной преждевременной порчи строительных кладочных материалов или проседания фундамента. Уменьшение несущих показателей фундамента – очень большая проблема. Ее можно заметить только тогда, когда на фасадных стенах дома появляются трещины. Восстановить прочность фундамента очень сложно и дорого, такие работы могут выполнять только профессионалы. Но и они не в состоянии дать стопроцентную гарантию, что сделанные мероприятия достигнут цели. Все остальные функции слива (сбор дождевой воды в емкость, декоративное украшение фасада строения) считаются второстепенными и никакого влияния на длительность и безопасность эксплуатации строения не оказывают.
Вариант организации водостока

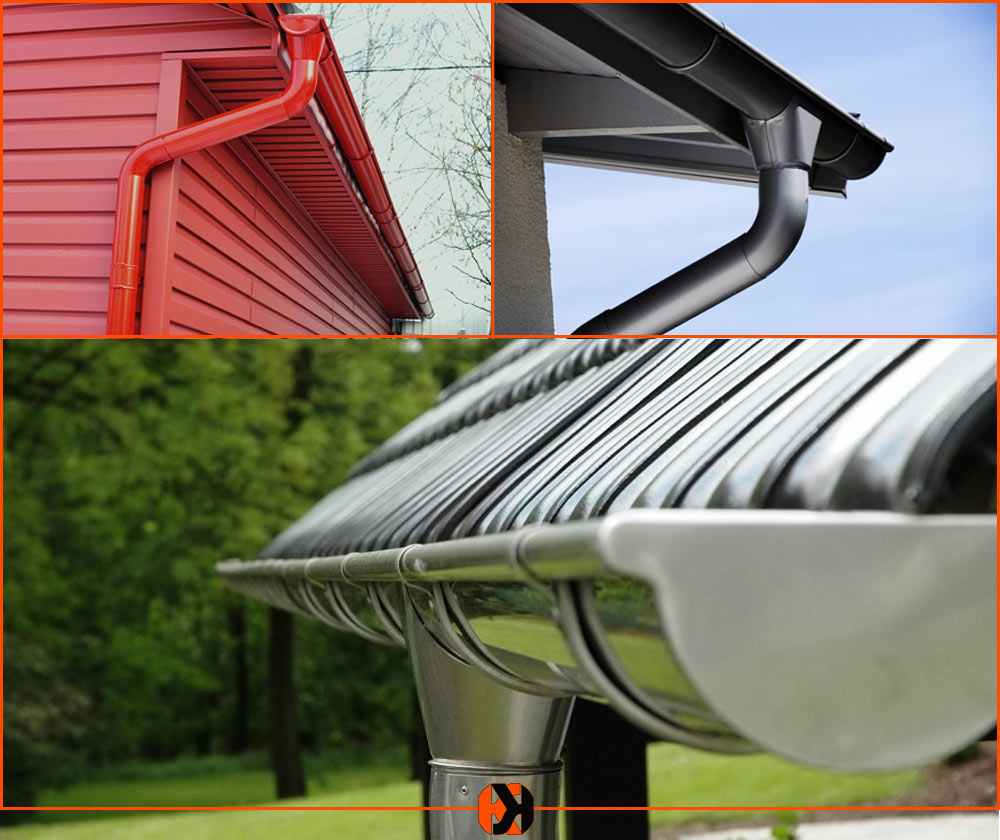

Материал водосточной системы
Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

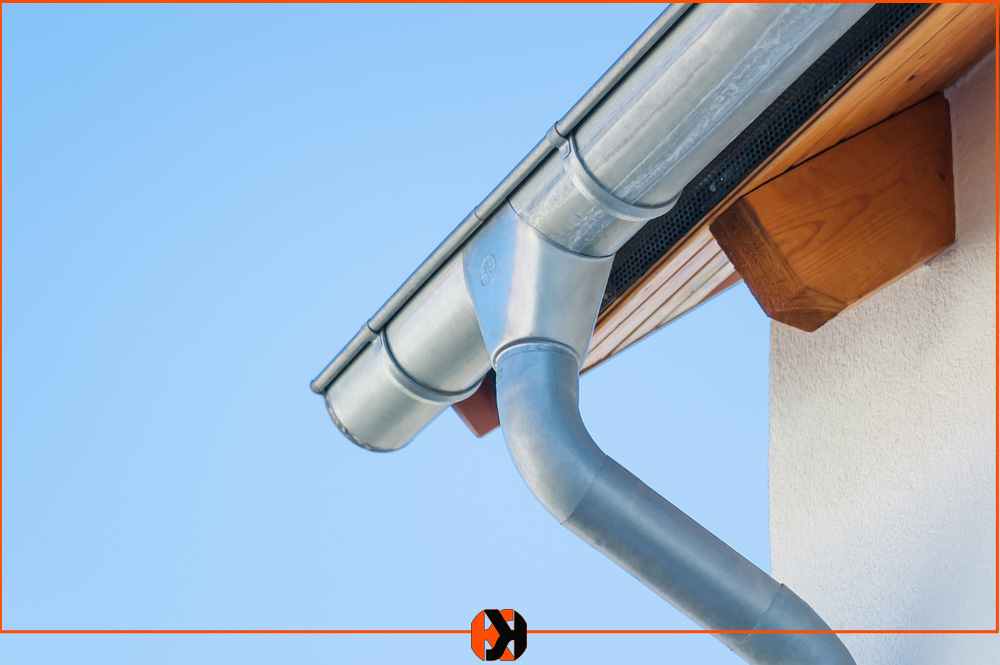

Водосточная система из оцинкованного листа
Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.
Пластиковый
Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:
- возможность эксплуатации практически при любых температурных условиях;
- стопроцентная инертность к ультрафиолету;
- презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
- лёгкость конструкции.

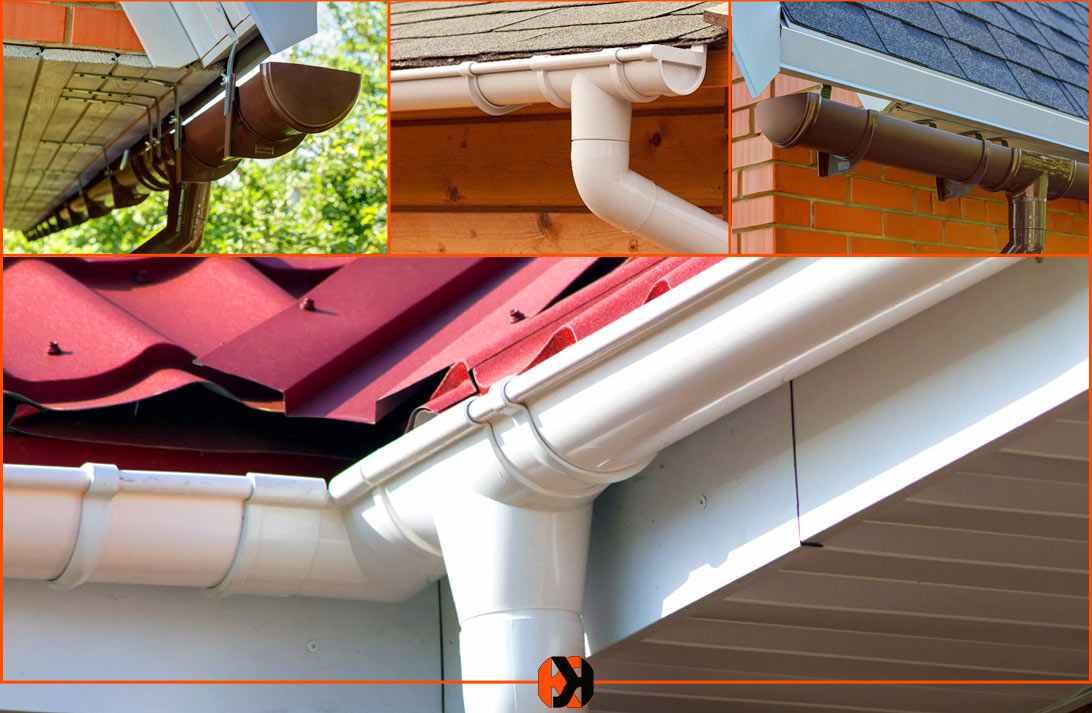

Водосточная система из пластика
Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

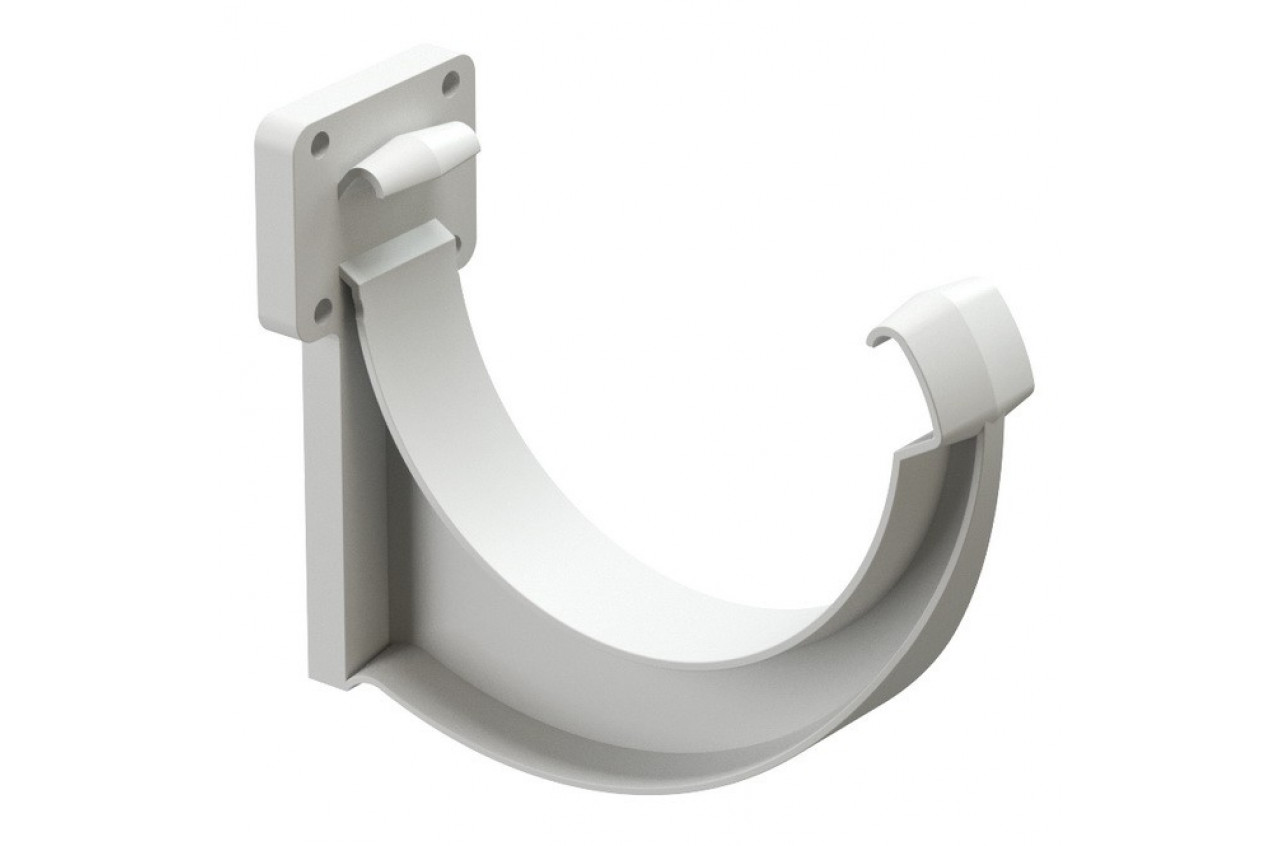

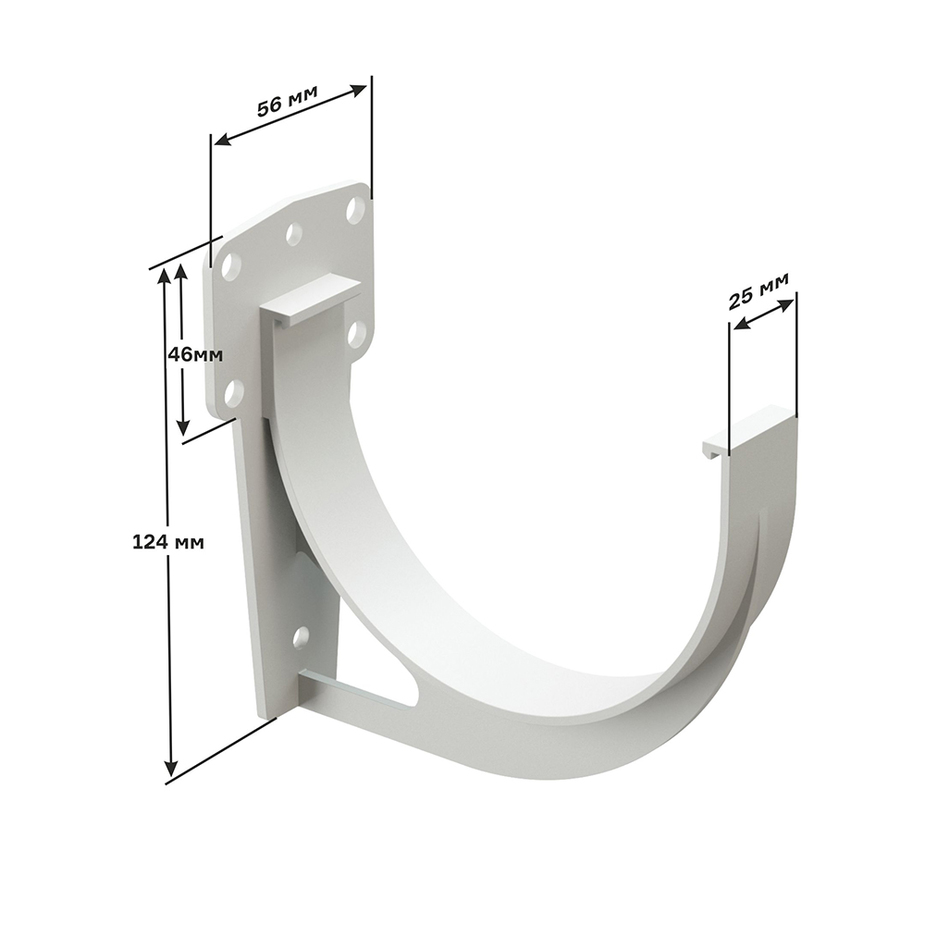

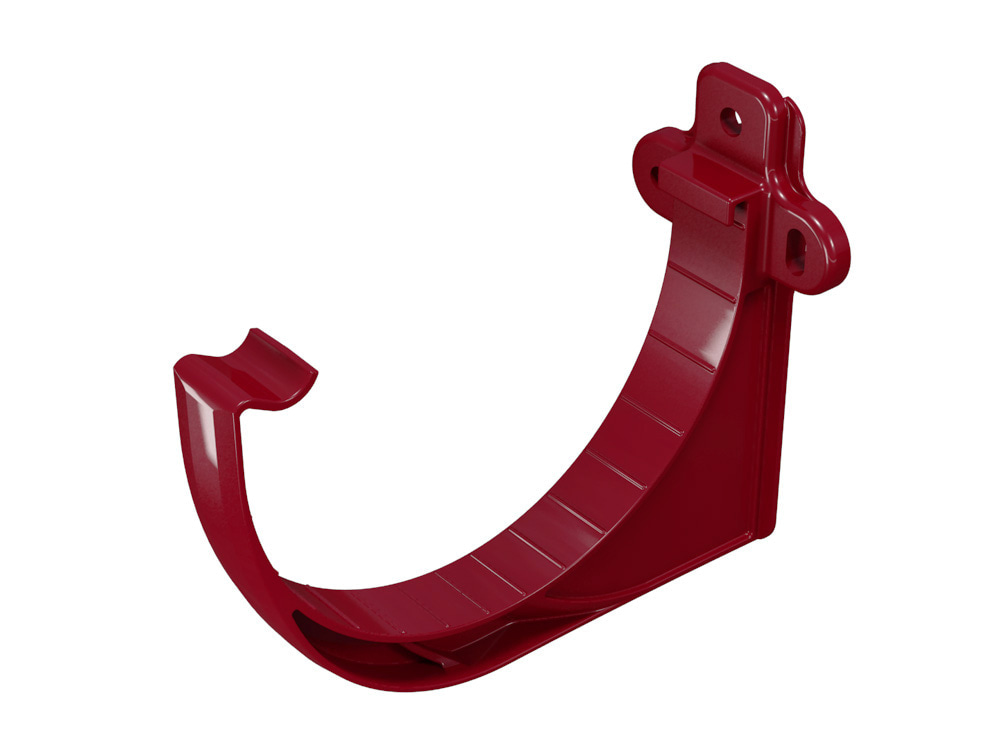

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.
Металлические с полимерным покрытием
По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент
Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение
Металлические водосточные системы с полимерным покрытием
Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.
Другие варианты
Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.
Элементы водостоков
В их перечень входят:
- Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
- Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
- Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
- Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
- Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
- Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
- Труба водосточная. Предназначена для вертикального стока воды.
- Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
- Слив. Отводит воду из системы в почву.
- Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.

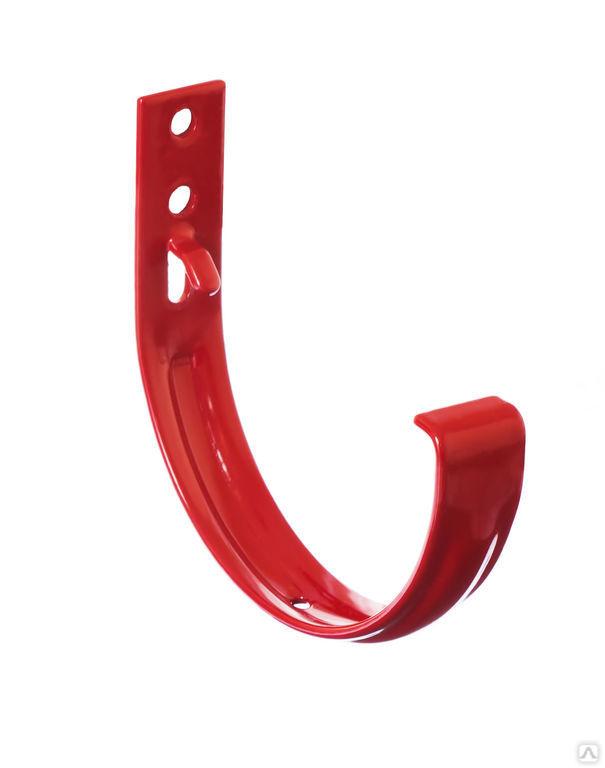

- Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
- Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
- Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
- Хомут крепежа трубы к фасаду здания.
- Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
- Поворотный отлив карнизного свеса для пристенного крепежа.
Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.
Некоторые тонкости и нюансы, о которых важно знать
При установке самодельной водосточной системы из канализационных труб учитывайте, что все изделия из ПВХ изменяют свои физические параметры при температурных перепадах
Поэтому очень важно, чтобы желоба могли свободно перемещаться в кронштейнах. А для этого постарайтесь, чтобы от стыка желобов до кронштейна оставалось не менее 9 сантиметров. Также и концы желобов должны быть плотно состыкованы
Также и концы желобов должны быть плотно состыкованы.
Чтобы ваши водосточные трубы, сделанные так заботливо своими руками, не загрязнялись и не забивались листвой, установите сверху обычную пластиковую сетку. Воду она пропускать будет, а листья и ветки – нет:
Обладатель готовой промышленной водосточной системы обычно не задумывается об этом, полагая, что производители всегда все учитывается сами. Но когда вы делаете что-то своими руками, всегда это сделать хочется качественно, и вот о таких деталях уже не забудешь.
Почему и получается на практике, что нередко самодельные водосточные системы оказываются и прочнее, и долговечнее. Причем, отдельные умельцы еще и умудряются креативить, например, заводить при помощи водостока воду в свой гараж – ловите отличную идею:
Если вы живете в регионе со снежными зимами, установить дополнительно в желоба греющий кабель. Не переживайте о материале канализационных труб: они как раз рассчитаны на температуру выше среднего, поэтому кабель им никак не повредит.
Есть еще одно важное правило: не занимайтесь установкой водостоков при температуре ниже нуля. Ведь когда с наступлением весны температура воздуха поднимется выше, трубы попросту покрутит. В любом случае, даже просто в прохладную погоду важно просчитывать все компенсационные швы и зазоры, чтобы система потом не «играла»
В любом случае, даже просто в прохладную погоду важно просчитывать все компенсационные швы и зазоры, чтобы система потом не «играла». Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха
А вот в случае с канализационными трубами, вам придется делать все по наитию
Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха. А вот в случае с канализационными трубами, вам придется делать все по наитию.
Виды водосточных систем
На сегодняшний день, можно выделить три основных вида водостока. Выбрать лучший для себя, можно лишь зная точную конструкцию каждого из них:
- Внутренняя система. Данный вариант, исходя из названия, гласит, что такая система размещается внутри дома, но здесь нужно установить систему правильно, вдали от стен;
- Неорганизованные системы. Данный вариант прост в своей конструкции, но стоит понимать, что лишняя вода стекает не правильно – по всему периметру ската. А это значит, что есть возможность нарушить многие элементы вашего дома. Также существует возможность разрушения и самого фундамента. Такая система не является надежной. Даже, когда не было других систем отвода, такую конструкцию пытались сделать более организованной. Мастера старались горизонтальный желоб соединить с вертикальными трубами. Либо был вариант монтирования труб под небольшим наклоном, в сторону одного из углов дома.
ОБРАТИТЕ ВНИМАНИЕ!
Самый удачный и самый распространенный вариант водостока – организованная система. Уже по названию понятно, что данный вид конструкции имеет в себе определенные элементы, которые способствуют сбору воды, при этом не задевая дом и приближавшую территорию.. Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления
Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления.
Стоит отметить, что все водосточные системы могут различать по таким критериям:
- исходя из материала;
- сечение самого желоба и труб;
- параметры и форма.
Рассмотрим каждый критерий в отдельности для того, чтобы понимать, какую систему лучше приобрести для своего дома и дачи.
Водосточной система
Материал конструкции играет очень важную роль, так как от этого зависит его прочность и надежность. На сегодняшний день, производители предлагают системы из:
Конфигурация водосточной системы скатной крыши
Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.
А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!
Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:
Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.
Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:
В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.
Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.
Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Построение схемы и расчет количества деталей
Кровельная часть водостока – это ливневые лотки, установленные на специальных кронштейнах по периметру крыши. От горизонтальных кровельных линий осуществляют отвод к вертикально установленным водосточным трубам. Переход выполняют с использованием колен и соединительных труб. Место отвода комплектуют воронкой.
Готовые схемы расчета водостока для разных типов крыш
После формирования первичной схемы определяют необходимый диаметр изделий. Для подбора размера нужно знать общую площадь кровли. Суммируют площадь всех скатов. Подбирают диаметр отдельно для желобов и водостоков.
Расчет площади кровли
Если полученное значение – в пределах до 70 кв. м, то выбирают детали с сечением от 75 до 90 мм. При общей площади до 100 кв. м – изделия должны быть диаметром от 90 до 120 мм. Для кровель, площадь которых превышает 100 кв. м, используют водостоки диаметром до 150 мм.
Выбор материала: ПВХ или металл
Для крыш с небольшой площадью выбирают водосточные системы из ПВХ – полимерного материала. Пластиковые изделия прослужат до 25 лет в благоприятных условиях. Преимущества:
Не возникает проблем с соединением желобов из пластика – используются готовые муфты.
Малый вес – простой и удобный монтаж.
Легкость обработки и быстрая установка крепежа.
Пластик – оптимальный выбор для водостока гаража, бани, хозяйственных пристроек, невысоких зданий.
Расчет погонажных деталей – желобов и водосточных труб:
Стандартная длина ливневых лотков – 300 см. Расчет: периметр кровли (длина всех горизонтальных линий) в метрах разделить на 3. К полученному числу стоит добавить 10% запаса, чтобы не стыковать короткие отрезки.
Планирование монтажа цельных деталей и стыковка отрезков
Общее правило: одной точки водостока достаточно для прямого отрезка длиной до 10 м. Если длина превышает 10 – 12 м, устанавливают 2 отвода. Общее количество водостоков рассчитывают по количеству прямых горизонтальных линий.
Установка водостоков на прямых участках
Вспомогательные элементы – кронштейны, муфты, с помощью которых соединяют желоба водостока и трубы.
Сводная таблица: как рассчитать количество деталей
Кронштейны монтируют через каждые 40 – 90 см: пластиковые системы требуют шага в 40 – 60 см, для металлопластиковых линий расстояние между креплениями увеличивают до 60 – 90 см. Количество соединительных муфт для прямых отрезков просчитывают по количеству точек стыка участков. Угловые соединители: внутренние – по количеству внутренних поворотов, наружные – по количеству поворотов по наружным углам. Количество воронок равно количеству водостоков.
Соединители и вспомогательные детали для водостоков
По каким параметрам выбирается водосток
Прежде всего необходимо определиться с материалом. О плюсах и минусах каждого из них мы уже рассказывали, отметим лишь, что в последнее время очень популярными стали изделия из пластика. Если раньше их не принимали всерьез из-за недостаточной прочности, быстрого выцветания и неустойчивости к низким температурам, то сейчас они составляют серьезную конкуренцию металлическим.
Один из примеров — коллекции Docke Lux и Premium: водостоки из ударопрочного пластика с толщиной стенок 1,8 и 2,2 мм, гарантией 7 лет от выцветания и 25 лет от каких-либо деформаций в любом климатическом поясе. Их стоимость минимум в 1,5 раза меньше, чем аналогичных стальных.
Диаметр желобов и труб
Далее следует выбрать геометрические параметры водостоков. Главные из них — диаметр и глубина желобов — определяются исходя из площади обслуживаемой ими крыши:
- для кровли площадью до 150 м2 можно использовать желоба серии Standard (ширина желоба 120 мм);
- при площади от 150 до 250 м2 подойдет коллекция Premium. Ширина у нее такая же, но глубина, а следовательно, и пропускная способность больше на 17%;
Необходимо отметить, что водостоки с увеличенной пропускной способностью можно устанавливать и на небольшие крыши (например, если они лучше подходят по дизайну). Но в обратную сторону это правило, конечно же, не работает.
Диаметр водосточных труб определяется автоматически — в каждой коллекции он подобран по общей пропускной способности системы, поэтому отдельно рассчитывать его не нужно.
Теперь, когда вы выбрали коллекцию, необходимо правильно рассчитать количество всех элементов водостока, о которых говорилось выше.
Монтаж системы водостока
Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».
Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.
Шуруповерт
Ножовка по металлу и стусло
Полосогиб
Строительный уровень
Рулетка, бечевка и строительный маркер
Использование бечевки для разметки
Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.
Используйте только антикоррозийный крепеж
Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.
Установка водосточных желобов
Система устанавливается с уклоном в сторону воронок
Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.
Установлен кронштейн
Натягивается бечевка
Крепление соединительной муфты и кронштейнов
Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.
Установка водосточного желоба
Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.
Стыковка двух отрезков желобов
Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.
Установка заглушек и угловых элементов
Заглушки и угловые элементы установлены
Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.
Крепежные элементы для верхней части
Крепежные элементы для нижней части
Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.
Переход осуществляется через 2 одинаковых колена и отрезок трубы
Труба должна входить в колено до упора
Установлено второе колено
Монтируется переход
Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.
Как крепить хомуты
Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.
Крепление сливного колена
Все элементы устанавливаются строго вертикально
Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.
Сверху труба всегда ставится до упора
Снизу труба устанавливается до соответствующей линии
Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.
Монтаж промежуточных хомутов и затягивание всех элементов
Строение водосточной системы
Чтобы система водоотведения с крыши работала правильно, она должна включать в себя все необходимые элементы. Несмотря на достаточно простое устройство, в ней должны присутствовать следующие детали конструкции:
желоб, который является основной частью системы. Он изготавливается из полукруглой трубы и устанавливается вдоль периметра строения, принимая в себя всю воду, стекающую с крыши. Желоба должны иметь небольшой уклон в сторону сливных воронок;
- отдельные детали желоба, если он получается слишком длинным, соединяются между собой при помощи соединителей-муфт;
- внутренние и внешние углы обеспечивают соединение желобов на угловых частях строения;
воронка водоприемная направляет воду в сливную трубу, устанавливается на желоб. Внутри нее должна находиться защитная решетка, которая обеспечит защиту труб от засоров в результате попадания в них мусора, листьев;
- вертикально расположенная длинная труба называется сливом или сливной трубой. Жидкость из желобов в нее попадает через воронки. Труба должна идти до канализационной системы;
- окончание слива – это так называемое колено. Данная деталь слива имеет изгиб, который поможет сохранить дистанцию между стенами и фундаментом строения и местом, откуда вытекает вода. Также колена могут соединять между собой воронки и трубы-стоки, они присоединяются к воронкам под углом 45 градусов;
- хомуты или кронштейны позволяют закрепить водосточный желоб на строении. Это крепежные элементы, они устанавливаются с шагом около 30-60 см и крепятся обычно на стропила либо лобовую доску на фасаде;
- на желобе могут устанавливаться и заглушки, которые отвечают за ограничение потоков воды.
Таблица. Используемые для изготовления системы материалы.
| Материал | Характеристики |
|---|---|
ПВХ | Простые в установке, легкие и удобные элементы. Сборка производится без особых трудностей, так как все детали точно подогнаны друг к другу. ПВХ не боится воздействия воды, не ржавеет и довольно устойчив и к другим факторам воздействия. Срок службы системы – до 50 лет. |
Металл | Для изготовления стока может использовать металл с оцинковкой или черный. Сейчас используется все реже, так как появились новые виды материалов, позволяющих создать более долговечные конструкции. Срок службы – всего 10-15 лет. |
Медь | Традиционный, но дорогостоящий материал для изготовления деталей водостока. Не имеет недостатков, за исключением стоимости. |
Металлопластик | Материал, объединяющий в себе достоинства металлических и ПВХ изделий. Прочный, долговечный, может служить без нареканий свыше 50 лет. |
Медный водосток в частном доме
Размеры водосточных желобов
При выборе желобов для водостока важно учитывать размеры. Главные показатели ― длина и диаметр
Диаметр, как правило, расположен в диапазоне от 90 до 190 миллиметров. А длина тут 2,5 или 3 метра. Также иногда встречаются изделия длиной до 4 метров.
Чтобы понять, какой длины нужны желоба, измеряйте карниз. Рассчитайте, чтобы изделия хватило на покрываемое расстояние.
По диаметру желоба должны быть сопоставимыми с диаметром водосточной трубы. Чтобы не ошибиться, лучше сразу отдать предпочтение готовым комплектам водосточных систем. Там элементы уже изначально подобраны друг к другу по размерам.
Способы монтажа
Тип крепления крюков полностью зависит от конструкции кровли и свойств постройки. Чаще мастера используют такие способы монтажа:
- Фиксация крюков к стропильным ногам. Используется в том случае, если в конструкции не предусмотрена лобовая доска.
- Монтаж кронштейнов к кровельной лобовой доске (горизонтальной её части). Чаще применяется под полимерную водосточную систему.
- Крепление держателей к обрешетке или нижней части настила.
Для фиксации крюков используют специальные саморезы. Водосточную трубу монтируют к стене с помощью специальных хомутов.
Существует также ряд правил, которых важно придерживаться при установке кронштейнов под водосточные желоба:
- Вдоль одного ската крыши все крюки должны образовывать уклон в сторону приемной воронки. Как правило, он составляет 2-5 мм на каждый погонный метр системы.
- Фиксировать держатели нужно с равным шагом. Он может варьироваться от 60 до 90 см в зависимости от сечения лотков. Чем оно больше, тем меньшим делают шаг. Под медные системы рекомендуется делать отступы от кронштейна до кронштейна 30-50 см ввиду тяжести металла.
- От крайней лобовой доски крыши нужно зафиксировать последний в ряду крюк на расстоянии 10-15 см.
- Располагать кронштейны нужно так, чтобы они в итоге формировали выступ водоприемного лотка на 30-50% его общего сечения из-под кровельного ската. Таким образом стоки гарантированно будут попадать в водоприемную воронку.
Пошаговая инструкция по монтажу водостока своими руками
Разберем поэтапно самостоятельную фиксацию системы из пластика.
Необходимые инструменты и приспособления
Для работы понадобится такой набор:
- ножницы по металлу;
- шуруповерт;
- ножовка по металлу или дереву;
- перфоратор (чтобы крепить к стене хомуты);
- уровень;
- ручная или электродрель;
- отвертка;
- рулетка, карандаш;
- резиновый молоток;
- строительные леса;
- маркер, шнур (для отметок);
- стусло – инструмент для перпендикулярного распила.
Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.
Порядок монтажа
Рекомендации таковы:
- Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
- Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
- Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
- Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
- Внутрь воронки вставляем желоба до полного защелкивания.
- Теперь желоба вставляем внутрь кронштейном до защелкивания.
- Если того требует конструкция крыши, между двумя желобами ставим соединитель.
- Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
- Ставим заглушку на желоб до щелчка.
- Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
- Закрываем сверху желоба защитной решеткой.
- Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
- Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
- Трубы между собой соединяем муфтой с прокладкой.
- К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
- На расстоянии от грунта в 20 см к трубе крепим слив.
- На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.
На этом работу можно считать оконченной.
Как устанавливать вертикальные водоотводы
Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.
Последовательность монтажа следующая:
- Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
- Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
- Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
- По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
- Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
- К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.
Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.
Вывод
Водосточный желоб – это важный элемент водосточной конструкции. С его помощью вода с крыши отводится в нужное место, и тем самым продлевается срок эксплуатации здания.
Желоба различаются по форме, размеру, материалу и цвету. При выборе нужно учитывать условия эксплуатации, внешний вид здания, а также цену, так как одни изделия стоят ощутимо дороже других. Также существуют разные способы крепления желобов. Используют кронштейны — фронтальные, плоские выгнутые и универсальные
Таким образом, при строительстве или модернизации дома обратите внимание и на водосточные желоба. Теперь вы знаете, зачем они нужны, на какие виды делятся, и как правильно их выбирать
Используйте эту информацию на практике, и тогда вода с неба будет вашему зданию не страшна!
