Как выбрать кронштейны для крепления внешнего блока сплит-системы

Разновидности

На рынке предлагается несколько типов кронштейнов для крепления наружного блока кондиционеров:

• Сварной. Самый простой тип кронштейна, он прост в изготовлении, стоит недорого;

• С резьбовым соединением. Две металлические заготовки скрепляются между собой не сваркой, а с помощью резьбового соединения. Такие кронштейны надежнее, чем сварные, но стоят дороже;

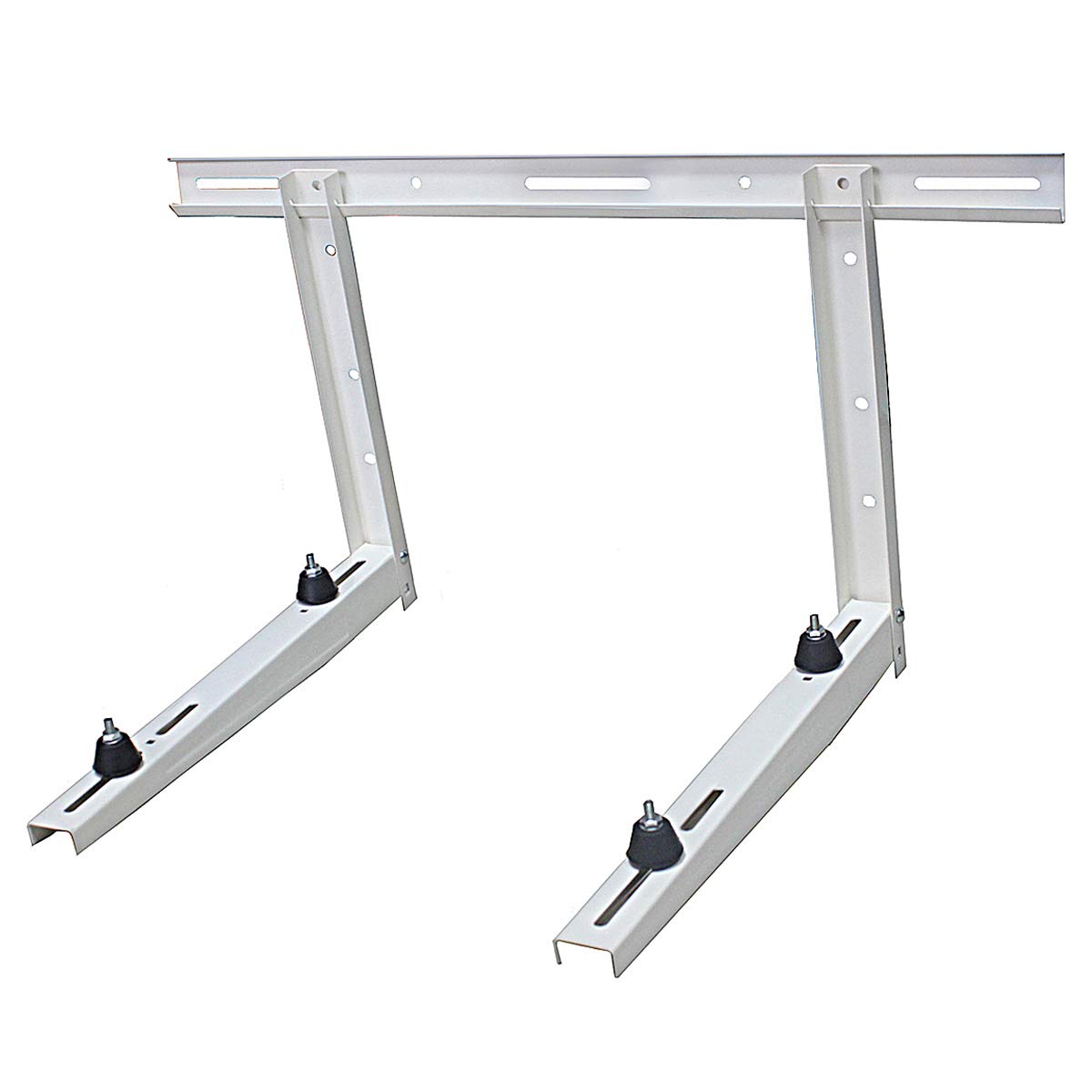

• Универсальный (с горизонтальной планкой). Оптимальный тип кронштейна для кондиционера. С виду такой кронштейн похож на предыдущий тип (с резьбовым соединением), но отличается наличием горизонтальной планки. Она обеспечивает универсальность и надежность.

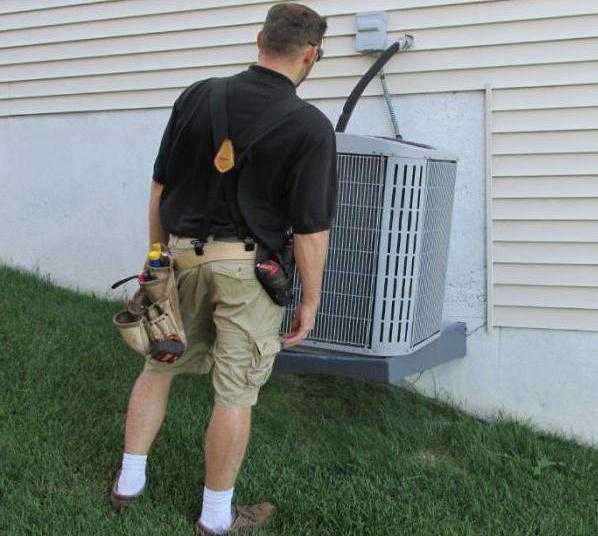

Также кронштейны могут быть настенными и напольными. Напольные кронштейны для кондиционера используются для монтажа блока на крыше. А настенные — на фасаде здания.

Как выбрать надежные кронштейны для кондиционера? :: SYL.ru

Подбирать кронштейны для кондиционера целесообразно лишь после того, как будет определена подходящая модель сплит-системы. Экономия на покупке подобных комплектующих нередко приводит к порче дорогостоящего агрегата и интерьера. Поэтому изначально необходимо ориентироваться на качественные кронштейны для кондиционера, которые не заставят тратиться на ремонт.

Типы креплений

1. Сварные стальные уголки отличаются низкой стоимостью. Однако надежность подобных конструкций оставляет желать лучшего, поскольку при воздействии факторов окружающей среды места выполнения сварного шва довольно быстро теряют прочность. Отсутствие ребер жесткости нередко вызывает деформацию металла под тяжестью установленного агрегата.
2. Уголки, соединенные болтами, – более надежное решение по сравнению с предыдущим вариантом. Крепление отличается удобной составной структурой. Крепежные элементы могут быть заменены при первой же необходимости.
3. Универсальные кронштейны для кондиционера оборудованы вместительными, хорошо укрепленными горизонтальными полками. Представляют собой самый надежный, однако и наиболее дорогостоящий вариант для размещения наружных блоков на вертикальной плоскости.

Важные нюансы при выборе кронштейна

1. Толщина материала изготовления – кустарные и недобросовестные производители нередко прибегают к экономии, снижая толщину металла либо сужая крепления. Подобные изменения конструкции стандартизированных моделей кронштейнов приводят к потере необходимой прочности.
2. Покраска – это в первую очередь внешний вид конструкции и эффективность защиты от влаги. Желательно выбирать кронштейн для блока кондиционера, который окрашен порошковым способом. Подобный вариант декоративной обработки материала снижает вероятность возникновения сколов при монтаже и транспортировке.
3. Сварка – недостаточно качественное соединение элементов крепления приводит к быстрому разлому на стыках в процессе эксплуатации. Наличие зазубренных краев и неровных поверхностей препятствует свободному закреплению наружного блока.
4. Отверстия для крепежа должны быть проделаны до покраски, что предотвращает образование зон ржавления и разлома материала.

Особенности монтажа

Для установки рекомендуется выбирать качественные анкеры и метизы, изготовленные из прочного металла. Недопустимо применение крепежа, шляпки которого откровенно проваливаются в отверстия кронштейна. Помимо прочего они должны выдерживать не только массу агрегата, но и всей конструкции, а также подходить для монтажа на имеющейся поверхности.

В итоге

Устанавливая качественный кронштейн под кондиционер, владелец обеспечивает себя от неожиданных сюрпризов в виде шума от вибрации агрегата или падения блока системы на голову прохожих. Не стоит пытаться сэкономить на покупке откровенно дешевого крепления, обращаясь за помощью к сомнительным поставщикам, ведь скупой платит дважды.

Требования к креплению

Крепления для монтажа наружного блока кондиционера, находящегося на большой высоте, едва ли в процессе эксплуатации будут подвергаться техническому обслуживанию или хотя бы внимательному осмотру. Поэтому к ним изначально предъявляются повышенные требования:

• минимальный собственный вес и надежность всех соединений;
• соответствие кронштейна массе предполагаемого груза, при этом желателен двукратный запас прочности;
• диаметр и положение отверстий должен подходить под соответствующий крепеж для устанавливаемого кондиционера;
• способность сохранять свои прочностные свойства в широком диапазоне температур и в условиях повышенной влажности.

Правильное крепление наружного блокаВнимание! У качественно изготовленного кронштейна отверстия высверливаются еще до покраски. В противном случае именно они станут очагом распространяющейся коррозии

Материалы для производства и покрытие

Наиболее долговечными являются кронштейны, выполненные из нержавеющей стали. Но повышенная стоимость стала существенным препятствием для их широкого распространения. Поэтому наибольшей популярностью пользуются изделия из оцинкованной стали, дополнительно обработанные другими антикоррозионными покрытиями. Среди них можно выделить:

• лакокрасочные эмали;
• полимерные составы;
• порошковые красители.

Последний вариант характеризуется еще и повышенной прочностью к механическим воздействиям, что может уберечь от случайных повреждений защитного слоя при неаккуратном монтаже.

Требования к установке сплит-систем

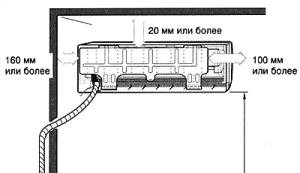

требования к установке настенного внутреннего блока

Конкретно для сплит-систем тоже существуют определенные правила монтажа:

• установку внешнего блока совершают на прочной основе,
• кронштейны должны крепиться к стене надежными механизмами,
• расстояние от стены до теплообменника наружного блока – не менее 10 см,
• расстояние от правого бока модуля – не менее 10 см,
• расстояние от левого бока модуля – не менее 40 см,
• перед блоком не должно быть никаких препятствий в пределах 70 см,
• должен быть свободный доступ к сервисным портам,
• внутренний блок размещают вдали от источников тепла и влаги,
• нельзя устанавливать блок напротив дверного проема входной двери или постоянно открытого окна,
• выходу воздуха не должны мешать никакие предметы интерьера,
• воздух не должен идти прямо на людей и места их частого пребывания,
• обеспечивают качественный отвод влаги через дренажный шланг,
• от потолка до блока должно быть не менее 15 см,
• монтажная пластина крепится к стене винтами строго по уровню.

Колонную сплит-систему дополнительно закрепляют к стене для прочности конструкции. Для напольно-потолочных и кассетных систем предусматривают возможность беспрепятственного съема фильтров.

Чтобы лучше понять, о чем идет речь в статье, можно просмотреть видео монтажа кондиционеров ниже.

Виды кронштейнов

Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия.

В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.

Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой.

Кронштейны из уголка

Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва.

К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.

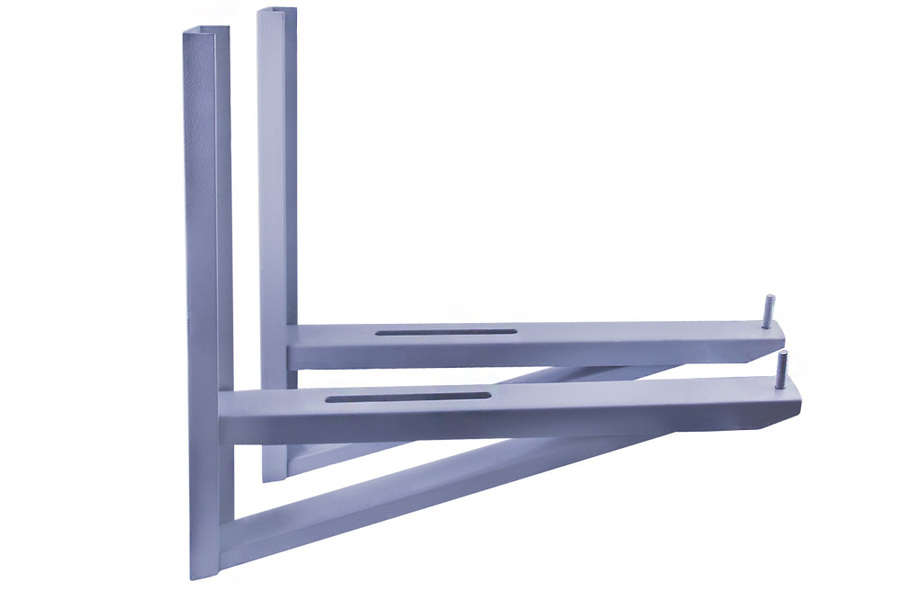

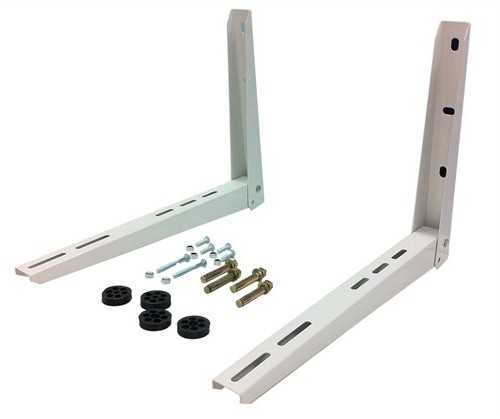

Конструкции из П-образного профиля, соединенного болтами

Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.

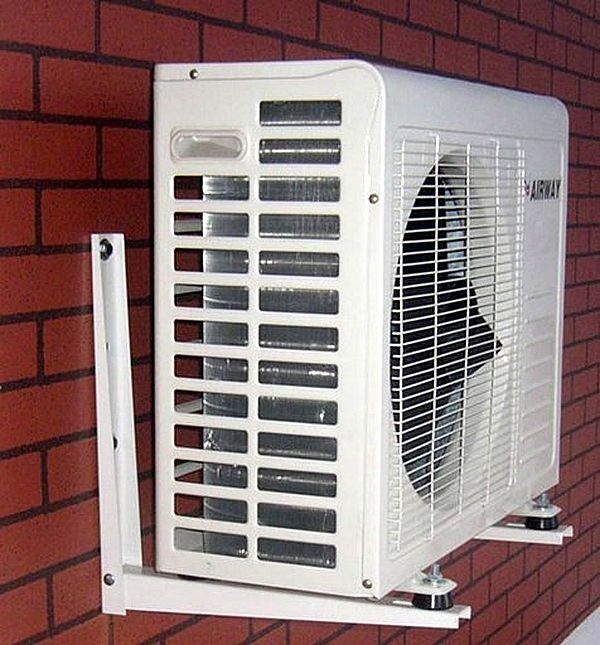

Кронштейны для наружного блока

Кронштейны из П-образного профиля с дополнительным усилением

Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.

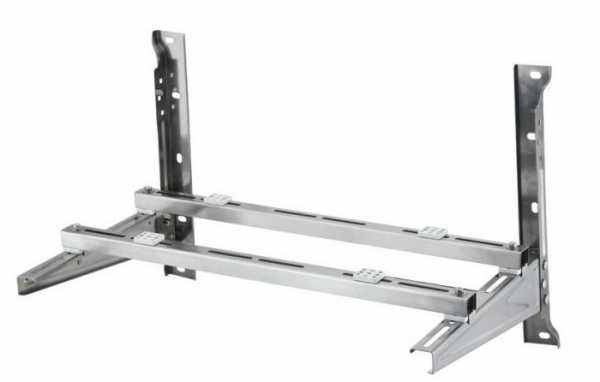

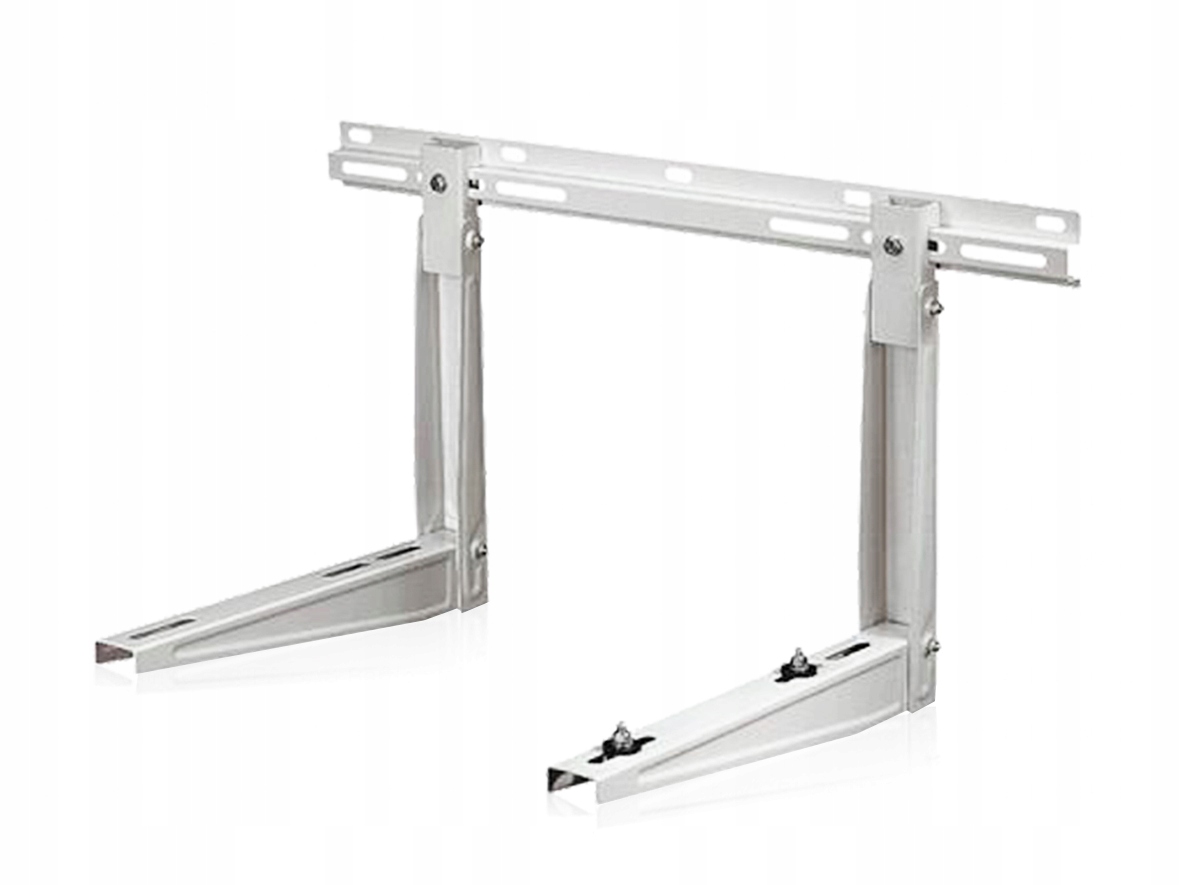

Кронштейны из П-образного профиля, скрепленные горизонтальной планкой

Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.

Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.

Техническое задание на монтаж кондиционера

Перед тем, как приступить к установке климатической техники, проектировщиком составляется техническое задание на монтаж кондиционера, который включает в себя:

• описание объекта со всеми архитектурными особенностями и его точный адрес;
• требования к монтажу кондиционеров с учетом этих особенностей;
• описание необходимого оборудования и материалов.

Наиболее объемным является пункт, включающий требования к монтажу систем кондиционирования, а именно полное поэтапное описание:

• пробивки отверстий в стенах;
• крепления кронштейнов и блоков к ним;
• прокладывания фреоновой магистрали;
• подсоединения межблочных проводов и питающего кабеля;
• установки дренажного шланга;
• процесса опрессовки и вакуумации холодильного контура;
• установки автоматов защиты и подключения к действующей сети.

Большинство компаний не составляют техническое задание для монтажа одного кондиционера, так как на место выезжает сотрудник фирмы и накидывает примерный план последующей установки. В данном случае требования к монтажу кондиционера соблюсти не будет проблемой, поэтому основная часть фирм работает по упрощенной схеме, ведь у опытных техников вряд ли возникнут сложности со стандартной установкой настенной сплит-системы.

Если поступает заказ на большие объемы, где требуется провести работы по установке нескольких единиц техники на крупном объекте, то составления технического задания на монтаж кондиционеров проектировщику не избежать. При этом будет тщательно описан каждый этап для каждого прибора в отдельности.

Когда с документацией покончено, приступают к исполнению обязательств по договору с заказчиком, то есть непосредственно к монтажу выбранной системы кондиционирования на объекте.

Основные требования и правила монтажа кондиционеров

Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.

Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.

Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки

Вот почему выбирая его для любого кондиционера, важно учесть:

1. Вес наружной части изделия.
2. Сторону горизонта, где будет размещаться блок.
3. Из чего сделаны стены фасада дома и их конструкцию.
4. Доступность места для выполнения профилактических мер.
5. Возможность защиты конденсатора от осадков и образования льда.

Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:

Положение здания по сторонам горизонта.
Количество членов семьи в доме.
Количество электрических приборов и их мощность.

​Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т. д

Чем больше приборов, тем жарче будет в комнате

д. Чем больше приборов, тем жарче будет в комнате.

Число батарей отопления.
Наличие в помещении других систем вентиляции.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Пошаговая инструкция для монтажа климатической системы

При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:

Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема.
Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок.
Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек.
Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой.
Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту

Важно, чтобы подключение производилось через автомат аварийного отключения.
Рекомендации по прокладке труб. Для циркуляции фреона используются медные трубы

Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами.
Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.

Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным. Установка любого технического устройства завершается пусконаладочными испытаниями

Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно

Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.

Посмотрите видео о кронштейнах для кондиционеров

Для чего кондиционерам нужны кронштейны?

Поскольку сплит-система по-прежнему является самым востребованным устройством для охлаждения воздуха в квартире, число производителей и типов оборудования стремительно растёт. Для обычных, напольных систем, не потребуется никаких креплений, но они могут занимать много места в комнате. По этой причине большинство потребителей отдают предпочтения настенным кондиционерам либо тем, что вешают под потолок.

Обычные кондиционеры состоят из следующих элементов:

• Внутренний блок, принимающий на себя все испарения и подающий охлаждённый воздух в помещение.
• Внешний блок. Предназначен для закачки воздуха в кондиционер и устанавливается с помощью кронштейнов на фасад здания.
• Фреоновая магистраль, объединяющая оба блока

У внутреннего блока есть своя крепёжная пластина, идущая в комплекте с устройством, поэтому с его закреплением на стене никаких проблем не возникнет. Однако внешний блок не имеет никаких крепежей, поэтому для крепления наружного блока кондиционера нужен кронштейн.

Основные требования к кронштейнам для установки наружного блока кондиционера:

• Кронштейн должен быть прочным, но не тяжёлым и выдерживать вес наружного блока кондиционера. А также он должен подходить по диаметру отверстий.
• В зависимости от веса оборудования, кронштейны должны иметь соответствующий запас прочности. Минимально допустимая цифра – вдвое выше веса самого наружного блока.
• Отвечать требованиям ГОСТ для климатической техники. Материал должен выдерживать любой температурный режим и обладать антикоррозионным и антиокислительным покрытием.

В последнее время всё большее число производителей прибегает к изготовлению кронштейнов из нержавеющей стали, ввиду подверженности металла коррозии от попадания воды на их поверхность.

Критерии выбора крепления для кондиционера

При выборе кронштейнов учитывают следующие факторы:

Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки.
Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации.
В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период.
Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны

Опоры изготавливаются из металла толщиной 3 мм.
При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм

Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.

Виброгасители необходимы для снижения уровня шума

Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.

Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.

Инструкция по монтажу

1. Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
2. Сквозь перфорацию выполняется разметка.
3. Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
4. Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.

Основные этапы

После выполнения всех подготовительных работ производится закладка трассы. Она состоит из двух труб, покрытых оплеткой и выполняющих функции утеплителя и кабеля, который связывает между собой внутренний и наружный блоки.

Диаметр труб поможет выбрать производитель. Рекомендованные размеры указываются в инструкции к сплит-системе. При небольших мощностях используются трубы 1/4 и 3/8.
Труба скручена, ее необходимо раскатать. Нельзя наступать на нее ногами, потому что образуется вмятина. Если ее не исправить, то в этом месте возможны протечки и застой воды. Все стыки необходимо обязательно проклеить утеплителем.
Следующее действие — помещение кабеля в гофрированную трубу. Чаще всего используется кабель ПВС 4х1,5. Гофру размещаем вместе с трубками, прикрепив все стяжками

Здесь важно не переусердствовать и не перетянуть конструкцию.
Готовую трассу укладываем в ранее проделанные штробы и крепим при помощи специальных стяжек в просверленные отверстия. Все действия выполняются тщательно, с соблюдением всех вышеперечисленных стандартов.

Вывод магистрали на улицу нужно делать с запасом

Это необходимо для того, чтобы в случае неправильного подключения или изменения месторасположения наружного блока не пришлось добавлять трубки или кабель, потому что различные соединители уменьшают надежность системы

Вывод магистрали на улицу нужно делать с запасом. Это необходимо для того, чтобы в случае неправильного подключения или изменения месторасположения наружного блока не пришлось добавлять трубки или кабель, потому что различные соединители уменьшают надежность системы.

Виды кронштейнов

Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия.

В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.

Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой

Кронштейны из уголка

Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва.

К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.

Конструкции из П-образного профиля, соединенного болтами

Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.

Кронштейны из П-образного профиля с дополнительным усилением

Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.

Кронштейны из П-образного профиля, скрепленные горизонтальной планкой

Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.

Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.

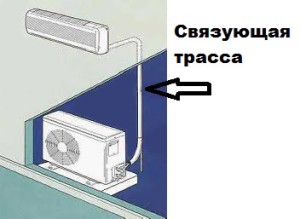

Прокладываем связующую трассу

С этой целью необходимо выполнить отверстие в стене. Что касается его диаметра, то он обычно находится в диапазоне от шестидесяти до семидесяти миллиметров. Возьмите для этого перфоратор. Также пригодиться и бур, а в случае желания скрытия магистрали можно будет проштробить её. Следует знать также и то, что магистраль должна располагаться под небольшим углом. Его значение не должно быть меньше двух градусов. Благодаря этому становится возможным нормальное стекание воды по трубке.

Стоит также отметить и то, что вышеуказанные трубки, выполненные из меди, а также дренажный шланг редко входят в комплектацию кондиционера. Поэтому может возникнуть необходимость в их отдельном приобретении. Для того чтобы обустроить дренаж следует использовать только специализированные армированные трубочки. Каждый из элементов прокладываемой связующей магистрали должен быть стянут с помощью нейлоновых стяжек. Далее они протягиваются сквозь стену (посредством специально проделанного отверстия). Они также могут проходить в штробе, который обычно выполняется в роли пластикового короба.

Также следует помнить и о том, что медные трубки должны выполняться с метровым запасом. В то время как вы будете их резать, следует помнить о некоторых основных моментах.

• Так, к примеру, их резка возможна только с использованием трубореза, специально для этих целей и предназначенного.
• Если вы решили использовать для этого ножовку, то срочно положите её на место и забудьте об этой идее. В противном случае вовнутрь трубки попадёт хоть немного медной стружки. Попадание даже самого маленького количества является недопустимым.
• Кроме всего прочего, следует помнить и о простой технике безопасности.
