Преимущества пластиковой крышки для канализационного колодца

Правила выбора канализационных люков

Круглый или квадратный

Производители люков для колодцев канализации выпускают несколько разновидностей люков. Разные типы канализационных люков могут иметь:

• круглую форму;
• квадратную форму;
• прямоугольную форму.

Круглые канализационные люки считаются наиболее распространенными. Основными преимуществами такой формы являются:

• минимальное расходование материалов для изготовления, что отражается на цене изделия;
• полное отсутствие возможности деформации и провала изделия;
• лучшее распределение нагрузки.

Пример использования люка круглой формы

Квадратные канализационные люки, также как и изделия прямоугольной формы, устанавливаются в местах, где требуется определенный дизайн, например тротуарная дорожка, выложенная плиткой.

Пример использования квадратного люка

Разницы в форме устанавливаемого люка нет. Выбор формы основывается исключительно на предпочтениях потребителя.

Как выбрать изделие

При выборе люка специалисты рекомендуют обращать внимание на следующие факторы:

1. размеры канализационного люка. Внутренний диаметр канализационного люка должен соответствовать наружному диаметру колодца. Зазор между крышкой и корпусом качественного изделия не должен составлять более 3мм;
2. вес люка. Чем меньше вес изделия, тем проще его будет установить своими руками. Однако легкие люки не всегда способны выдерживать требуемую нагрузку. Таким образом, опираться только на вес канализационного люка нельзя. Этот показатель должен рассматриваться в сопоставлении и выдерживаемой нагрузкой;
3. люк должен быть отлит без видимых дефектов и больших трещин. Качественное изделие допускает наличие выбоин диаметром не более 10мм и глубиной не более 3мм.

Каждый люк ливневой канализации или канализационного колодца должен сопровождаться паспортом изделия, в котором указывается информация о:

• дате проведения технического контроля;
• дате выпуска;
• гарантийном сроке.

Перечисленные простейшие правила помогут подобрать не только нужное по размерам изделие, но и достаточно качественное.

Как выбрать пластиковый канализационный колодец?

Выбор зависит от сети наружного типа, где предусматривается эксплуатация устройства.
Например, если колодец водопроводный, то это предполагает, что там будет сухо, а значит, не предусматривается открытая вода.

Если же предполагается дополнительное оборудование, то устройство просто обязано не пропускать грунтовые воды. Поэтому он должен быть герметичным.

Колодцы бывают безнапорными, их называют мокрыми. Поэтому там предполагается нахождение воды

Тут нужно исключить вероятность проникновения в грунт стоков.
Для данного типа нужно обращать внимание на трубы. Это должны быть изделия из поливинилхлорида

Существующие виды крышек

Чтобы пользователь имел возможность подобрать наиболее подходящий вариант крышки, руководствуясь собственными требованиями, создано довольно большое количество видов таких изделий:

1. Деревянная плоская крышка. Представляет собой легковесное полотно, сбитое из досок и брусьев с ребрами жесткости по диагонали, расположенными с внутренней стороны. Плюсом в этом случае можно назвать удобство эксплуатации, малый вес, простоту изготовления. Однако подобные изделия не служат долго из-за воздействия влаги и перепадов температур на исходный материал.
2. Декоративная конструкция в виде домика, выполненная из дерева. Недостатки в этом случае повторяются, как и в предыдущем случае. Также можно добавить высокую стоимость изготовления, так как потребуется много материала. А еще подобные домики занимают немало места, что не всегда удобно.
3. Бетонное исполнение. Служит долго, но при этом отличается большим весом, а это крайне затрудняет эксплуатацию.
4. Вариант крышки на металлическом каркасе – также тяжел, хоть и в меньшей мере, чем бетонные крышки, и склонен к коррозии.
5. Полимерные крышки для колодцев отличаются рядом преимуществ сравнительно с прочими видами (малый вес, прочность, надежность и долговечность). Однако изготовить их самостоятельно не получится, придется покупать.

На фото крышка на колодец из пластика Эгида

По стоимости полимерное исполнение может обойтись дороже, чем, например, деревянное полотно. Однако срок службы таких изделий оправдывает высокую стоимость. К слову, средняя цена пластиковых крышек для колодцев порядка 4 000 руб.

Классификация

Современные канализационные люки классифицируются сразу по нескольким признакам:

1. Типу материала.
2. Форме.
3. Весу и, соответственно, пределу прочности.
4. Виду замкового механизма.
5. Размеру.

Разберем подробно каждый параметр.

Материал

От типа материала зависит не только вес канализационного люка, но также прочность, срок службы, сфера применения и цена. Наиболее часто используются следующие четыре основы:

• Чугун.
• Полимер.
• Бетон.
• Пластик.

Чугунные люки по определению прочны и долговечны. Они способны выдержать нагрузку до 100 тонн. При этом срок их службы также достаточно высок – минимум 100 лет. Однако платой за это является большой вес изделия и расход материала, что затрудняет его монтаж и сильно повышает стоимость. Поэтому их используют преимущественно в местах проезда тяжелой техники – на производстве, автомагистралях, парковках и т. п. В частном секторе практически не применяются.

Полимерные люки изготавливаются из синтетических смол в смеси с песчаным наполнителем. Такой состав отличается небольшой плотностью, легок, стоек не только к перепадам температуры и сезонным колебаниям осадков, но также к химически агрессивным веществам. К тому же они отличаются доступной стоимостью и хорошим сроком службы – не менее полувека. Поэтому отлично подходят для частных территорий.

Полимерные люки для канализации Источник tildacdn.com

Бетонные люки характеризуются критически большой массой и минимальной герметичностью. Однако отличаются максимальными показателями срока службы, способностью выдерживать нагрузки и климатические факторы разрушения. Тем не менее, в широком доступе они не доступны, и производятся, как правило, на заказ по указанным размерам.

Пластиковые люки идеальны для обустройства частных канализационных систем. Они имеют минимальный вес, низкую цену, стойкость к погодным проявлениям, но вместе с этим – не очень прочны. Допустимый предел нагрузки – 1500 кг.

Форма

Современные компании изготавливают люки для канализационных подземных емкостей следующих основных форм:

1. Круглой.
2. Квадратной.
3. Прямоугольной.
4. Треугольной и проч.

Наиболее распространены изделия первого типа. При этом диаметр канализационного люка круглой формы варьируются в широких пределах, но при этом строго соответствуют ГОСТу-3634 99. Квадратные и прямоугольные крышки также весьма разнообразны по габаритам и, как правило, их значение определяется назначением и условиями применения в конкретных случаях.

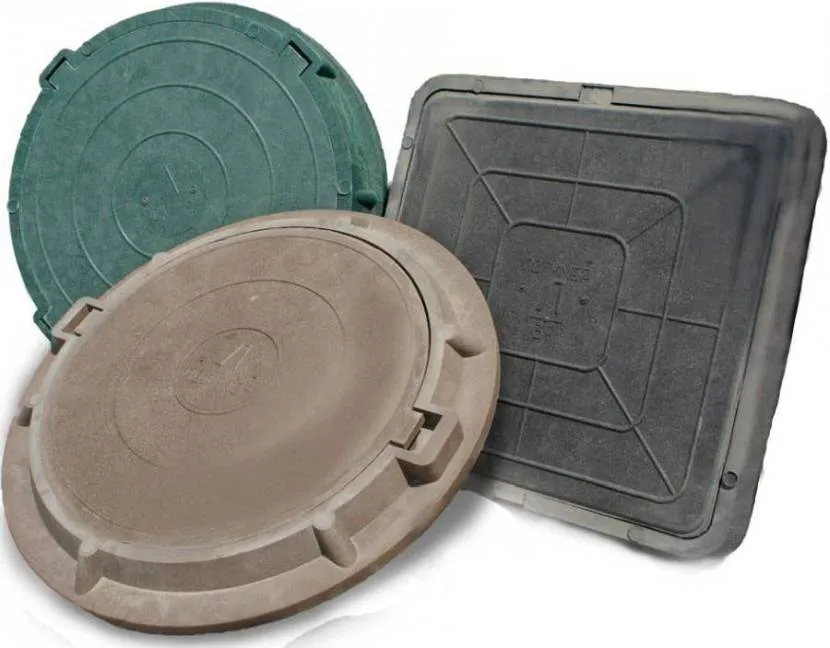

Круглые и квадратные люки Источник oboiman.ru

Технические характеристики

При выборе полимерной крышки стоит в обязательном порядке заострить внимание на каждой технической характеристике такого изделия. Основными признаками принято считать:

• Вес (этот параметр особенно важен);
• Тип;
• Номинальную нагрузку.

Важно иметь представление о классе допустимой нагрузки изделия, потому что от такого параметра зависит предельное значение нагрузки, которую изделие способно перенести без повреждения. Также, это значение оказывает влияние и на выбор места установки. К примеру, крышка, относящаяся к типу «Л» представляет собой облегченное изделие, которое способно выдерживать предельную нагрузку в полторы тонны

Соответственно, подобные крышки не допускаются для установки на проезжую часть. Чтобы закрыть шахты сточной системы на территории дворовых проездов или стоянках автотранспорта, используются средние и тяжелые конструкции. Такие изделия способны без проблем перенести нагрузку в диапазоне от 15 до 25 тонн

К примеру, крышка, относящаяся к типу «Л» представляет собой облегченное изделие, которое способно выдерживать предельную нагрузку в полторы тонны. Соответственно, подобные крышки не допускаются для установки на проезжую часть. Чтобы закрыть шахты сточной системы на территории дворовых проездов или стоянках автотранспорта, используются средние и тяжелые конструкции. Такие изделия способны без проблем перенести нагрузку в диапазоне от 15 до 25 тонн.

Материал изготовления

От того, из какого материала изготовлен люк, зависит не только его стоимость, но и такие качества как прочность, долговечность, герметичность.

Рассмотрим основные разновидности изделий:

• чугунные – такие люки отличаются повышенной прочностью, имеют продолжительный срок службы, достигающий 100 лет. Они в большинстве своем устанавливаются при наличии повышенных нагрузок на конструкцию, например, на подъездных путях или автодорогах. На частных участках подобные люки практически никогда не устанавливают, потому как здесь нет таких высоких требований к прочности изделий. К тому же, есть варианты, более доступные по своей стоимости;

  Так выглядит чугунный люк

• люки для канализации пластиковые – они сегодня получили более широкую популярность, потому как имеют много преимуществ. Первое – это доступная цена, если сравнивать с чугунными изделиями. Также пластиковые люки отличаются широким модельным рядом и богатой цветовой гаммой. Они имеют небольшой вес, поэтому предельно просты в установке. Пластиковые люки для канализационных колодцев в частных домовладениях считаются наиболее подходящим вариантом;

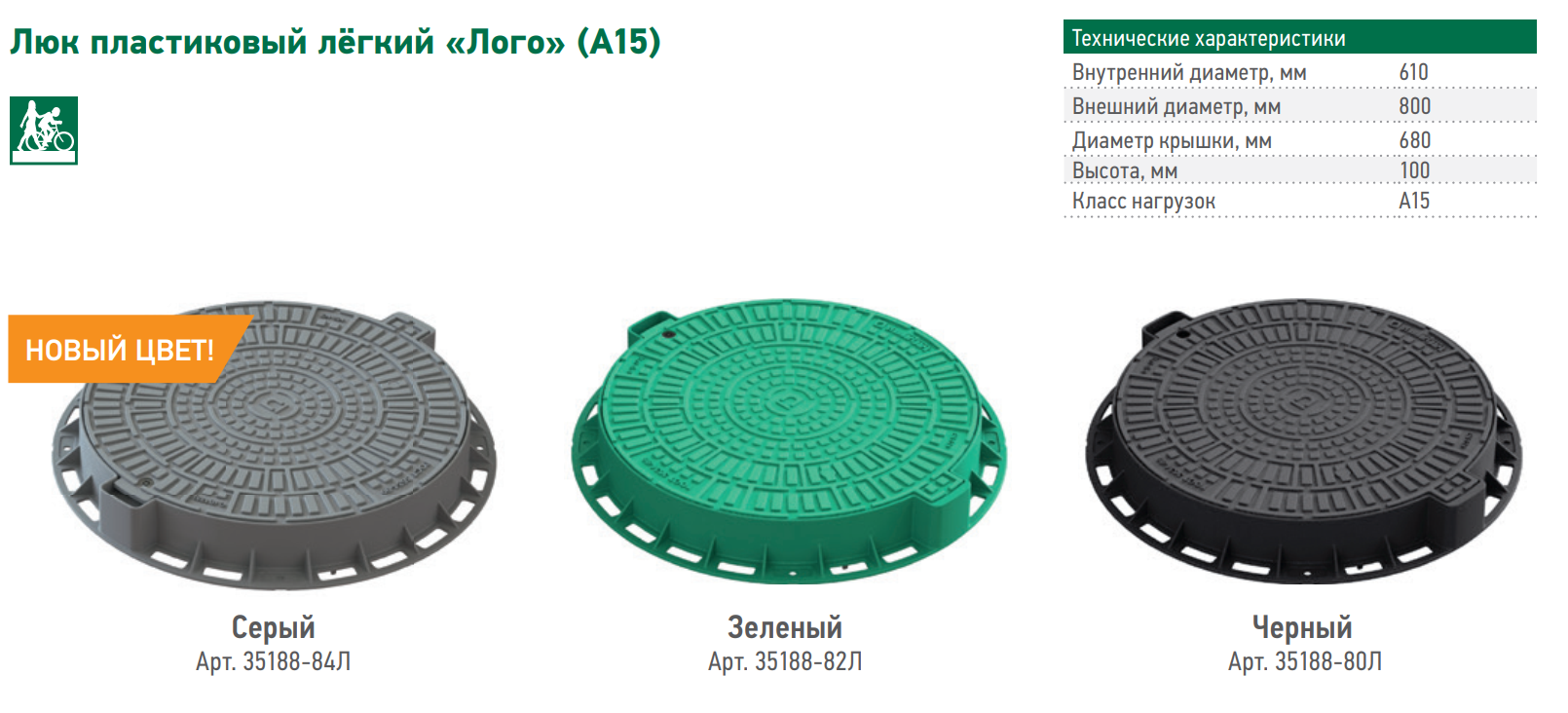

  Так выглядит пластиковый люк

• бетонные – такие люки не слишком широко распространены. Они имеют большой вес, не отличаются высокими показателями герметичности. Чаще всего подобные изделия устанавливают в тех случаях, когда диаметр колодца слишком большой, имеет нестандартные размеры.

  Так выглядят бетонные люки

Так можно сделать вывод, что оптимальным вариантом для обустройства сливной ямы или септика станет пластиковый люк.

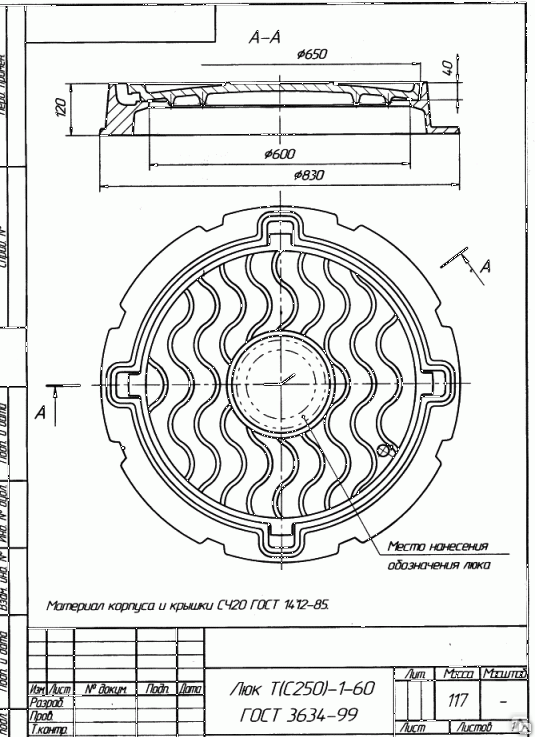

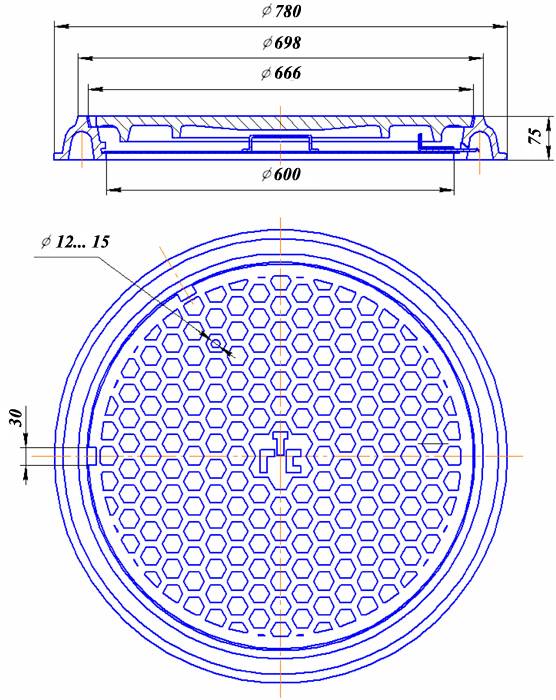

Размеры канализационных люков

Для круглых изделий важен внешний и внутренний размер монтажного обода. Они должны соответствовать отверстию горловины и диаметру крышки.

Таблица размеров в зависимости от класса нагрузки

Название	Класс по ГОСТу	Номинальная нагрузка, т	Вес, кг	Размеры (диаметр/высота), мм	Место установки
садовый малогабаритный легкий	A15	1,5	11 — 25	540×80; 750×80; 730×60	садово-парковые зоны, тротуары, частные владения
легкий	A15	5,0	52	750×90	парки, стоянки транспорта, тротуары
средний	B125	12,5	57	750×100	улицы с небольшой нагрузкой
тяжелый	C250	25	60	800×110	дороги с интенсивным движением
тяжелый магистральный	D400	40	140	810×120	автомагистрали
сверхтяжелый	E600	60	155	810×150	промышленные, транспортные предприятия
сверхтяжелый	F900	90	174	785×160	воздушные и морские порты

Таблица размеров люка в зависимости от веса

Название	Предельный вес, т	Габариты корпуса, мм	Размеры крышки, мм
легкий	1	720×60	600×25
легкий	2	750×90	690×55
квадратный люк	2	640×640	600×600
легкий	5	750×90	690×55
средний	5	750×100	690×50
тяжелый	25	800×110	700×70

Габариты установлены ГОСТом. Чугунные люки выпускаются диаметром от 380 мм до 810 мм, пластиковые — 315-1000 мм.

Габариты прямоугольных люков также устанавливает ГОСТ. Размеры стороны — от 300 мм до 800 мм. Увеличение идет с шагом 50 мм.

Эксплуатация и уход

Чтобы сделанная крышка прослужила дольше, она нуждается в осмотре. Способ ухода зависит от того, из какого материала она сделана

Если это дерево, то важно следить за тем, чтобы вовремя сменить краску. Если какие-либо доски прогнили, их необходимо полностью заменить. Это касается и металлического изделия

Это касается и металлического изделия

Важно следить за нормальным состоянием краски, чтобы металл не подвергался коррозии и отрицательному воздействию атмосферных осадков. Также необходимо следить за состоянием навесов и ручки. Все механизмы должны быть исправными

Все механизмы должны быть исправными.

Регулярно проводите технический осмотр, хотя бы один-два раза в год, и эксплуатационный срок люка увеличится. Более того, потребуется меньше денег на ремонт и реставрацию изделия. Соблюдая все перечисленные требования и правильно выполняя уход, можно продолжительное время наслаждаться результатом своих рук.

Материал изготовления

Сегодня чаще всего встречаются чугунные люки, поскольку долгое время альтернативы материалу почти не было. Изредка использовались бетонные и стальные изделия. Не так давно появились пластиковые крышки, но они дорогие. Полимерные дешевле, а качеством превосходят пластик.

Чугунные

Когда люк подвергается повышенным механическим и весовым нагрузкам, чугун — это оптимальное решение. Срок эксплуатации изделия из него — более века, оно не деформируется от мороза или жары. Существенные недостатки чугунных люков — большая масса и высокая цена.

На предприятиях отливают крышку и горловину, которая может быть с чугунным ободом и бетонным основанием. Некоторые современные модели оснащаются резиновыми прокладками. Металл корпуса менее прочный, крышка крепче. Конструкция выдерживает большие нагрузки.

В домашней канализации люки располагают там, где они не подвергаются интенсивным нагрузкам. Поэтому рациональнее использовать модели из более легких и дешевых материалов. Вес изделий из чугуна большой, поэтому их сложно открывать.

Чугунный канализационный люк.

Полимерные

В парках, на садовых дорожках, дачах чаще встречаются полимерные и пластиковые крышки. Пластик — это дорогой материал и уступает по прочности и долговечности полимерам. Большие пластиковые крышки редко встречаются, преимущественно делают небольшие ревизионные люки.

Распространение получили полимерпесчаные изделия. Это синтетический материал, для изготовления которого применяется особая технология: смешивают 30% полимеров, 69% мельчайшего песка и 1% оксида железа. В производстве используется вторичное сырье из пластиковых бутылок и т. п., поэтому изделия дешевые. После добавления песка и температурной обработки масса прессуется, охлаждается. Прочность повышают включением арматуры в кольца и крышки.

Большое внимание производители уделяют декоративному оформлению крышек. Их окрашивают, добавляя пигменты

Цвет маскирует изделие или, наоборот, привлекает внимание, сигнализируя об опасности. Крышки часто делают рельефными, с узорами и орнаментом.

Полимерные люки удобны в эксплуатации: легко открываются и закрываются, не примерзают к горловине зимой.

У них намного меньший вес, чем у чугунных крышек, но они сильно уступают в способности выдерживать нагрузки. Поэтому полимерные и пластиковые изделия не устанавливают на дорогах с интенсивным движением транспорта.

Полимерный люк.

Конструкции из других материалов

Бетонные люки чаще всего используются в процессе строительства или ремонта. Они представляют собой армированную бетонную плиту с выступающими скобами, при помощи которых ее перемещают.

Если изделие нестандартных размеров или формы, его закрывают железобетонной крышкой. В домашней канализации данные люки применяют для того, чтобы обеспечить герметичность колодца из бетонных колец или из монолита прямоугольной формы. Такие изделия изготавливаются по индивидуальным заказам.

Стальные люки почти не применяются, т. к. они тяжелые, неудобные, редко обеспечивают герметичность. Эти изделия используются преимущественно как вторая внутренняя крышка в шахтах с электрическими и телефонными кабелями. Они снабжаются замками.

Как установить полимерный канализационный люк?

Полимерные конструкции отличаются повышенным удобством и простотой, они устанавливаются на приусадебных территориях частных домов и коттеджей, на промышленных объектах и в парках. Главные места установки: смотровые кабельных колодцев, инженерные сети, зоны зеленых насаждений, тротуары и пешеходные дорожки. Это альтернатива полимерпесчаным и чугунным устройствам. Полимер позволяет люкам быть легкими, прочными, долговечными и иметь приятный внешний вид.

Установка полимерного канализационного люка предполагает следование определенной последовательности действий.

В первую очередь, установите опорное кольцо люка на бетонное или же железобетонное перекрытие, которое отличается прочностью

Важно: данное перекрытие должно соответствовать имеющемуся государственному стандарту.
Установленное опорное кольцо будет правильно перераспределять удельную нагрузку и препятствовать несвоевременному разрушению бетонных и железобетонных перекрытий.
Для того чтобы соединить бетонные и железобетонные плиты с кольцами использует бетонный раствор.
Подождите, пока бетон полностью затвердеет.
Далее установите опорную плиту
Обратите внимание: нельзя устанавливать полимерный люк непосредственно на бетонную плиту перекрытия. Более того ни в коем случае нельзя применять растворы, кирпичи и другие подкладочные материалы.
Обязательно учтите, чтобы крышка находилась с поверхностью грунтового или дорожного перекрытия на одном уровне.
Как закрепить полимерный канализационный люк? Дополнительно создайте отмостку вокруг установленной конструкции с уклоном, для того чтобы обеспечить эффективный отвод избытка влаги.
Верхнюю рабочую часть устройства смажьте литолом или солидолом во избежание образования коррозии.

Не используйте опорные кольца, которые изготавливаются из некачественного материала или же с нарушением действующих норм, иначе у вас возникнут трудности с тем, как крепить полимерный канализационный люк.

Устройство,принцип работы,монтаж септика Экорос можно найти на этой странице

Устройство,принцип работы,монтаж септика Экосепт можно найти на здесь

Устройство,принцип работы,монтаж септика Фаст можно найти на этой странице

источник

Рекомендации по составлению проекта

Выбрать тип ревизионной конструкции несложно, так как классификация среди прочего основана на функциональной значимости образцов. Труднее правильно определиться с допустимыми промежутками между различными техническими точками.

В узловых, переходных и поворотных частях системы местоположение смотровых и прочих емкостей соответствует схеме соединений. Между ними выдерживается, как правило, промежуток в 15 м. На прямой магистрали допускается увеличение шаг расположения контрольных точек до 30-50 м

В случае с любыми образцами важно соблюдать расстояние между колодцем и канализацией, а также насаждениями и домом. Например, от жилого строения удаление составляет 3-12 м, от проезжей части и газопровода – 5 м, а от соседей не менее 4-х м

Схема выбора места для накопительного колодца канализацииИсточник vodatyt.ru

Устройство ревизионных колодцев из бетонных колец – самое распространенное решение. Это обосновано универсальностью ЖБИ относительно стойкости к различного рода условиям эксплуатации. Заготовки легко монтируются с плотной стыковкой, для герметизации стыков подходят многие материалы. Однако долговечность бетона может быть ограничена трещинами из-за хрупкости. А также для установки требуется аренда спецтехники. Поэтому в частном секторе нередко железобетон заменяется кирпичом.

В случае с кладкой сложность может возникнуть с правильным армированием и формированием горловины с люком. Но здесь допустимо использование относительно недорого красного кирпича, а кладочный раствор замешивается на месте из песка с цементом. Дно толщиной 20 см формируется из той же смеси, только с добавлением щебня. Быстрее и проще выполняется монтаж пластиковых аналогов. Главное – максимально выровнять и упрочнить грунт.

Видео описание

В этом видео рассмотрены 7 распространенных ошибок, которые совершаются при проектировании и сборке автономной канализации:

Видео описание

В этом видео практикующий мастер рассказывает о преимуществах использования гофрированных колодцев на примере поворотного образца:

Коротко о главном

Канализационные колодцы устанавливаются для обеспечения открытого доступа к системе с целью осмотра, профилактического обслуживания и очистки.

Состоят колодцы, как правило, из лотков, камеры, горловины и люка.

Изготавливаются конструкции на месте или в заводских условиях из кирпича, бетона, полимерного сырья.

Смотрового типа колодцы устанавливаются в местах соединения отдельных патрубков в одной плоскости (повороты, разветвления, прямые участки).

Накопительные и фильтрующие образцы являются конечными точками автономной сети.

Перепадного типа колодцы предназначены для балансировки уклона каналов и скорости движения стоков.

Во время составления проекта необходимо соблюдать техническое расстояние системы от дома, дороги, газопровода, насаждений, источников с питьевой водой и соседей.

Как сделать замок

Если хотите ограничить доступ к колодцу, то дверь обязательно должна быть с замком. Особенно эффективно, когда источник частный. В таком случае необходим усиленный замок, а, возможно, и антивандальный.

Выбор замка зависит от нагрузки, с которой он может столкнуться. Для металлического изделия необходим прочный затвор, для деревянного менее. К металлической крышке навариваются петли, посредством которых вешается навесной замок. На деревянное изделие устанавливается щеколда. Есть засовы, которые используются в комбинации с навесными.

Несколько причин установки замка:

• Предотвратить любопытство детей, когда нет взрослых.
• Исключить произвольное открывание под воздействием силы ветра.
• При условии строительства частного колодца.

Основные функции, используемые материалы

Казалось бы, главная и единственная задача крышки заключается в обеспечении защиты от попадания сора внутрь колодца: листья, бытовой мусор – загрязнения уносит ветер, который на открытом пространстве обычно весьма силен. Но это еще не все, потому как есть и другие функции, реализация которых позволяет использовать воду круглый год без лишних затруднений, а именно:

• обеспечение защиты от попадания прямых лучей солнца, что в большей мере способствует росту водорослей на дне колодца;
• утепление конструкции, без чего в зимнее время жидкость моментально промерзнет, а в результате пострадает не только владелец, который лишится источника воды, но еще и насосное оборудование, слишком подверженное воздействию низких температур;
• обеспечение вентиляции;
• защита от маленьких детей, играющих на участке, а также от птиц и животных;
• декоративная функция, ведь нередко используется возможность выполнить все постройки на участке в едином стиле.

В качестве материалов, которые сегодня используются для изготовления крышки, выступают: металл; все то же дерево, что и в прежние времена; пластик; фанера.

Совет: Для усиления теплоизоляционных свойств крышки можно использовать утеплитель, например, пенополистирол.

Основные разновидности конструкций:

• деревянная крышка;
• на металлическом каркасе с применением текстолита;
• пластиковая крышка (обычно приобретается в готовом виде);
• на основе фанеры;
• железобетонная.

Крышка для колодца — фото готового варианта из дерева

Помимо различий по материалу колодезная крышка своими руками изготавливается с учетом некоторых конструктивных особенностей:

1. Круглое или квадратное исполнение.
2. Съемные крышки и элементы на петлях.

Очень рекомендуется соотносить размеры колодца и защитной конструкции, что позволит избежать в дальнейшем риска его падения в недра колодца.
