Правила подготовки
Прежде чем приступать к нанесению лака ХВ-784, его нужно тщательно перемешать, для устранения осадка, после чего необходимо подождать несколько минут, чтобы все пузырьки воздуха вышли наружу. Необходимо добиться подходящей вязкости лаковой смеси:
- если она будет наноситься из пульверизатора, вязкость должна быть 18-25с;
- если смесь будет наноситься кистью или валиком, вязкость должна составлять 25-30 с.
Многие спрашивают, чем разбавить лак ХВ-784, когда его консистенция слишком густая? Разбавлять его разрешается при помощи растворителя P-4, P-5, ксилола и толуола. Определять вязкость смеси необходимо вискозиметром ВЗ-246, с диаметром сопла 4 миллиметра
Важно подготовить поверхность:
- с древесины удаляются старые лакокрасочные материалы. Это можно сделать при помощи наждачной бумаги, электрического шлифовального инструмента, и растворителей. Обязательно нужно удалить следы соли и жирные пятна, а также пыль, грязь, после чего поверхность желательно грунтовать;
- с железобетонных и бетонных изделий удаляются масляные пятна, грязь и пыль. Выбоины и дыры шпаклюются, после чего поверхность грунтуется, например, при помощи АК-069 или 070;
- металлические основания очищаются от старого покрытия, поверхность зачищается до блеска, наносится антикоррозионный раствор и грунтовка.
Готовим поверхность и материала
Лак необходимо очень хорошо перемешать до равномерной массы и полного исчезновения осадка, потом немного обождать, пока пропадут все пузыри. Особенно важна вязкость состава:
- при распылении пульверизатором – от 18 до 25 секунд;
- при нанесении валиком или кисточкой – 25-30 секунд.
На заметку. У потребителей нередко появляется вопрос, чем разбавить лак, если он через чур насыщенный. Его можно развести толуолом или экстрагентами Р-4, Р-5 (указаны в инструкции к ЛКМ), а еще ксилолом марки «Новбытхим» по ГОСТ 7827. Вязкость лака устанавливается при помощи вискозиметра ВЗ-246, какой имеет сопло диаметром 4 мм.
Порядок поверхностной подготовки зависит от материала:
дерево – убирают устаревший ЛКМ ручным способом либо, применяя растворители, делают шлифовку угловой шлифмашиной либо наждачной лентой, большое внимание уделяют высолам и масляным пятнам (их необходимо совсем убрать), убирают с поверхности пыль и загрунтовуют составами АК-069 или АК-070;
бетон и композиционный материал из бетона и стали – удаляют пыль и пятна масел, заделывают дыры и щели, загрунтовуют теми же составами;
металл – убирают старое завершальное покрытие, проводят зачистку поверхности и обработку против коррозийных процессов, наносят грунтовочную смесь.
Главное! Для защиты разного типа поверхности хватит одного грунтовочного слоя АК-069 или АК-070. Взамен подобной отделки можно задействовать конкретно ХВ-784, а после его схватывания нанести эмаль ХВ-785.
Предварительные работы
ХВ-784 важно хорошо вымешивать до получения однородного состава, чтобы не было никакого осадка, далее нужно дать время для выхода всех пузырьков воздуха. Важно следить за густотой лака:
Важно следить за густотой лака:
- При работе с краскопультом – до 25 секунд.
- При работе валиком или кистью – до 30 секунд.
В зависимости от материала основания она будет подготавливаться по-разному:
Древесина – нужно убрать старое покрытие (механическим способом, растворителем или с помощью болгарки, наждачной бумаги)
Важно обратить внимание на пятна масла и высолы, их нужно убирать полностью, также вытирают всю пыль и покрывают дерево грунтовочной смесью АК069 или 070.
Бетон или железобетон – вытирать нужно пыль и пятна масла, закрыть дырки и дефекты, для грунтования подходят составы, описанные выше.
Металл – нужно убрать старый слой ЛКМ, далее зачищают основание, выполняют работы от появления коррозии, далее обрабатывают грунтовочной смесью.
Сфера использования
В основном применение лака ХВ-784 – это надежная защита построек и зданий из кирпича, железобетона, бетона, асбестоцемента, и прочих минеральных материалов. Бывает красно-коричневый и черный состав, который обычно применяется в качестве комплексного покрытия. Он индивидуально выбирается для конкретного вида агрессивной среды, согласно нормативных документов на окраску. Этот лаковый состав используется в многослойных покрытиях, которые можно наносить либо на грунтованную поверхность, либо на неподготовленное основание.
Технические характеристики перхлорвиниловых лаков позволяют использовать их в тех местах, где имеются большие механические нагрузки. Кроме того, бесцветный раствор ХВ-784 хорошо выдерживает пагубное воздействие атмосферных явлений и осадков. Этот выносливый лак можно использовать при температуре воздуха от -30 до +40 градусов. Перхлорвиниловые лаковые смеси, имеющие сертификат качества, применяются очень часто, потому что имеют следующие характеристики:
- имеют высокий показатель износоустойчивости;
- в течение длительного времени могут без повреждений и утраты технических характеристик выдерживать влияние воды;
- обладают хорошей устойчивостью к ультрафиолетовым лучам;
- можно использовать синтетические моющие продукты для мытья поверхностей, обработанных перхлорвиниловым лаком ХВ-784;
- имеют сравнительно небольшой расход на квадратный метр.
Данный лак можно использовать в сочетании с эмалевым составом ХВ785. Такая комбинированная защита будет устойчива к пагубному воздействию агрессивных газов, соленой воды, щелочей и кислот, покрытие можно эксплуатировать при температуре +60 градусов. Фосфорная, серная и соляная кислота может разрушать защитный слой.
Помимо защиты минеральных материалов, ХВ-784 применяется также для обработки и тонирования изделий из древесины. Если необходимо получить светлый оттенок лака, его можно соединить с обычным бесцветным лаковым раствором. Благодаря использованию ХВ-784 для защиты древесных поверхностей, можно получить следующие преимущества:
- дерево будет устойчивым к воздействию слабых щелочей, кислот, соли и воды;
- работать с лаковым составом очень удобно, он быстро подсыхает, поэтому последующие слои наносятся спустя короткие промежутки времени;
- деревянные изделия становятся очень привлекательными, потому что тонировка выделяет естественную фактуру и рисунок дерева.
ХВ-784 изготавливается в разных оттенках, поэтому может применяться для покрытия различных сортов дерева. Помимо распространенных коричневых и черных цветов, производится также лак желтого, серого, белого, и других оттенков.
Сфера использования
Материал отлично защищает поверхности из бетона, кирпича, железобетона, асбоцемента и других оснований.
ХВ-784 применяют в многослойных материалах, которые красятся на основание, его уже загрунтовали, или же на чистое основание.
Важная особенность такого лака – это надежная защита от механических воздействий. Также, они отлично переносят атмосферные явления.
Их можно использовать при температуре -30 – +40 градусов. Такие покрытия:
- Не боятся ультрафиолета.
- Отлично переносят высокую влажность.
- Отличный уровень стойкости к износу.
Лак ХВ-784 применяют совместно с эмалью ХВ-785. Такое покрытие защищает основание от воздействия разных щелочей, кислот, вредных газов (таких, как СО2).
Температура, при которой покрытие нормально работает – до +60.
Кислотные средства, которые портят такое покрытие: соляная кислота, серная и фосфорная.
Из главных плюсов такого средства для окрашивания дерева нужно сказать о таких:
- Водостойкость, устойчивость к солям, щелочам и слабым кислотным смесям.
- Удобно работать – быстро сохнет, поэтому следующий слой можно наносить через короткий период времени.
- Красивый внешний вид – тонирование придает красивый внешний вид структуре дерева.

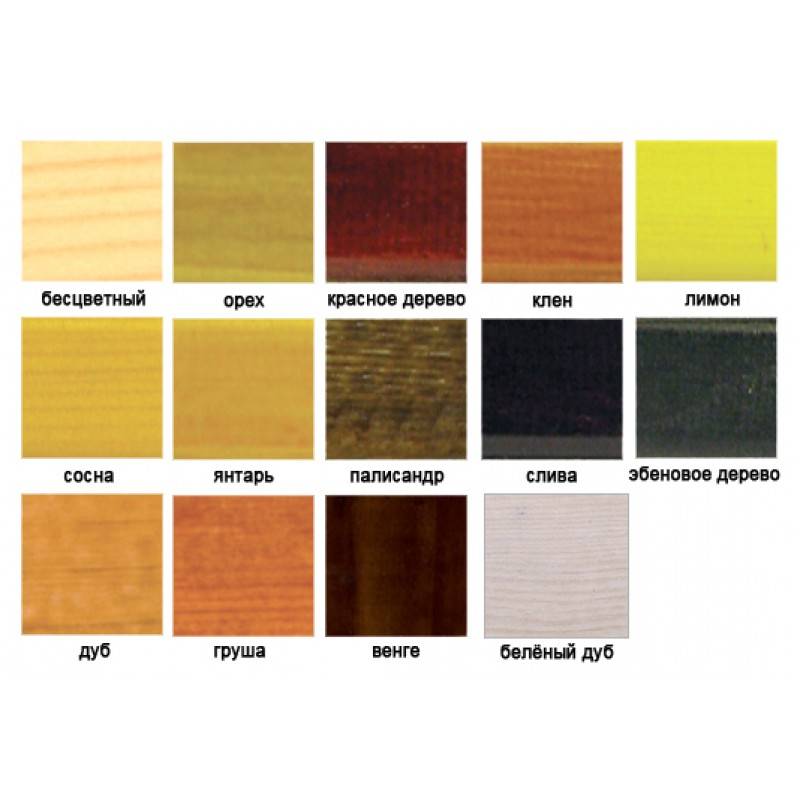

Количество используемых оттенков очень большое, можно подобрать под любые запросы.
Кроме самых популярных черного тона и темного коричневого, часто спрашивают серый, желтый, бежевый и тому подобное. Иногда необходим именно белый оттенок.
Технические характеристики
Качественный бесцветный лак ХВ-784 производится из перхлорвиниловой смолы и хлорсодержащих полимерных веществ. Смола создается посредством хлорирования, объем хлора в смеси составляет примерно 65%. Помимо этого, в составе данного лака находятся красители, органические растворители и специальные пластификаторы. ХВ-784 – это перхлорвиниловая разновидность, которая при контакте с воздухом быстро образует защитную пленку, имеющую высокий показатель твердости, износоустойчивости и стойкости к воздействию воды и влаги.
Основные технические характеристики лака ХВ-784:
- толщина пленки при однослойном нанесении – около 18-20 мкм;
- число рекомендуемых наносимых слоев – два-три;
- объем нелетучих компонентов лака – 15-17 процентов;
- расход лака ХВ-784 на 1 м2 примерно 200-220 граммов, при однослойном нанесении.
Изготавливается состав в соответствии с ГОСТ 7313-35. Основным его назначением является покрытие всевозможных строительных конструкций, изготовленных из разных материалов. Чтобы приобрести в магазине качественную продукцию, необходимо спрашивать у продавца сертификат соответствия лака ХВ-784. Помимо этого документа, у данного лакокрасочного материала имеется санитарно-эпидемиологическое заключение.
Поставляется лаковый состав ХВ-784 в стеклянных емкостях объемом пол литра, а также в оцинкованных емкостях объемом 1 литр, и евро ведрах по 20 литров. Для промышленных целей выпускают лак в стальных бочках, объемом 200 литров, он называется «красное дерево», «беленый дуб», или имеет другие оттенки. По желанию заказчика, емкость может иметь другой объем.
Технические характеристики
ЛКМ ХВ-784 изготавливается на основе хлорсодержащих полимеров, основную часть которых составляет перхлорвиниловая смола. Ее получают при помощи хлорирования поливинилхлоридной смолы до содержания хлора 62-65%. Перхлорвиниловый лак образует быстросохнущую на воздухе пленку, которая отличается повышенной твердостью, водостойкостью и износостойкостью.
В состав лака ХВ-784 также входят:
- пластификаторы,
- красители,
- органические растворители.
Среди характеристик ХВ-784 можно отметить:
- расход на 1 кв. м рабочей поверхности составляет 210-220 г,
- толщина слоя – 18-20 мкм,
- количество слоев – 2 или 3,
- доля нелетучих веществ составляет от 15 до 17% от массы.
ХВ-784 производится в России по ГОСТу 7313-35. Основное назначение – это грунтовка и покрытие бетонных строительных конструкций.
Лак имеет сертификат соответствия – это свидетельство о государственной регистрации, которое выдано Управлением Федеральной службы Роспотребнадзора. Также есть санитарно-эпидемиологическое заключение Центра санэпиднадзора.
Выпускается в стеклянных бутылках емкостью 0,5 литра, оцинкованных банках по 1 л, евроведрах по 20 л, стальных бочках по 200 л под названием «Беленый дуб», «Красное дерево» либо в других цветовых вариациях. По согласованию с заказчиком упаковка может быть любого объема.
Соответствие наименований цветов эмали по ГОСТ 7313-75 с изменением № 1 и ГОСТ 7313-75 с изменением № 2
ГОСТ 7313-75 с изменением № 2 | ГОСТ 7313-75с изменением № 1 | ||
Цвет | Номер картотеки | Цвет | Номер картотеки |
Слоновая кость | 265, 214 | Кремовая | 981, 982 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 10.02.75 № 360
Изменение № 4 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 11 от 25.04.97)
Зарегистрировано Техническим секретариатом МГС № 2456
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Беларусь | Госстандарт Беларуси |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикгосстандарт |
Туркменистан | Главная государственная инспекция Туркменистана |
Украина | Госстандарт Украины |
3. ВЗАМЕН ГОСТ 7313-55
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта | Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
ГОСТ 9.403-80 | 1.4 | ГОСТ 6806-73 | 1.4 |
ГОСТ 12.1.004-91 | 6.3 | ГОСТ 7827-74 | 1.3 |
ГОСТ 12.1.005-88 | 6.3 | ГОСТ 8420-74 | 1.4 |
ГОСТ 12.1.007-76 | 6.6 | ГОСТ 8784-75 | 1.4; 3.4 |
ГОСТ 12.3.002-75 | 6.3 | ГОСТ 8832-76 | 3.2.1 |
ГОСТ 12.3.005-75 | 6.3 | ГОСТ 9109-81 | 3.2.4 |
ГОСТ 12.4.009-83 | 6.5 | ГОСТ 9980.1-86 | 2.1 |
ГОСТ 12.4.011-89 | 6.4 | ГОСТ 9980.2-86 | 3.1 |
ГОСТ 12.4.021-75 | 6.3 | ГОСТ 9980.3-86 | 4.1 |
ГОСТ 12.4.068-79 | 6.4 | ГОСТ 9980.4-86 | 4.1 |
ГОСТ 12.4.103-83 | 6.4 | ГОСТ 9980.5-86 | 4.1 |
ГОСТ 17.2.3.02-78 | 6.6 | ГОСТ 13345-85 | 3.2.1 |
ГОСТ 2590-88 | 3.2.1 | ГОСТ 14192-96 | 4.1 |
ГОСТ 2768-84 | 3.6 | ГОСТ 15140-78 | 1.4 |
ГОСТ 3118-77 | 3.6 | ГОСТ 16523-97 | 3.2.1 |
ГОСТ 4204-77 | 3.6 | ГОСТ 17537-72 | 1.4 |
ГОСТ 4328-77 | 3.6 | ГОСТ 19007-73 | 1.4 |
ГОСТ 4404-78 | Вводная часть | ГОСТ 19266-79 | 1.4 |
ГОСТ 5233-89 | 1.4 | ГОСТ 19433-88 | 4.1 |
ГОСТ 6589-74 | 1.4 | ГОСТ 23343-78 | 3.2.4 |
ГОСТ 6613-86 | 3.2.1 | ГОСТ 23494-79 | 3.2.4 |
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ (август 2002 г.) с Изменениями № 1, 2, 3, 4, утвержденными в июне 1977 г., сентябре 1985 г., декабре 1989 г., октябре 1997 г. (ИУС 7-77, 12-85, 3-90, 1-98)
1. Технические требования. 1 2. Правила приемки. 3 3. Методы испытаний. 3 4. Упаковка, маркировка, транспортирование и хранение. 5 5. Гарантии изготовителя. 6 6. Требования безопасности. 6 Приложение Соответствие наименований цветов эмали по ГОСТ 7313-75 с изменением № 1 и ГОСТ 7313-75с изменением № 2. 7 |
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Эмали ХВ-785 и лак ХВ-784 должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту и рецептуре, утвержденным в установленном порядке.
(Измененная редакция, Изм. № 2).
1.2. Эмали ХВ-785 должны выпускаться следующих цветов с кодами ОКП, указанными в табл. 1а.
Таблица 1a
Цвет эмали | Код ОКП |
Желтый | 23 1312 4004 09 |
Слоновая кость | 23 1312 4012 09 |
Серый | 23 1312 4003 10 |
Красно-коричневый | 23 1312 4058 06 |
Белый | 23 1312 4001 01 |
Черный | 23 1312 4002 00 |
Соответствие изменившихся наименований цветов эмалей, приведенных в ГОСТ 7313с изменением № 1, дано в приложении.
Для лака ХВ-784 код ОКП 23 1311 1000 08.
1.3. Для разбавления эмалей и лака до рабочей вязкости применяют растворители Р-4 и Р-4А по ГОСТ 7827.
1.2-1.3. (Измененная редакция, изм. № 2, 3).
1.4. Эмали и лак должны соответствовать требованиям и нормам, указанным в табл. 1.
Таблица 1
Наименование показателя | Норма | Метод испытания | |
Эмаль ХВ-785 | Лак ХВ-784 | ||
1. Цвет пленки эмали: | Должен находиться в пределах допускаемых отклонений, установленных образцами (эталонами) цвета «Картотеки» или контрольными образцами цвета | – | По п. 3.3 |
желтый | 210, 294 | ||
слоновая кость | 214, 265 | ||
серый | 590, контрольный образец | ||
красно-коричневый | Контрольные образцы | ||
белый | То же | ||
черный | Не нормируется | ||
2. Цвет лака по йодометрической шкале, мг J2/100 см3, не более | 7 | По ГОСТ 19266 | |
3. Внешний вид пленки | После высыхания пленка эмали должна быть однородной, без морщин, оспин, потеков и посторонних включений | После высыхания пленка лака должна быть однородной, глянцевой, без морщин, оспин, потеков и посторонних включений | По п. 3.3 |
4. Условная вязкость по вискозиметру типа ВЗ-246 (или ВЗ-4) при температуре (20,0 ± 0,5) °С, с, для эмали: | 20-35 | По ГОСТ 8420 и п. 3.3а настоящего стандарта | |
черной | 40-100 | ||
остальных цветов | 30-60 | ||
5. Массовая доля нелетучих веществ, %, для эмали: | 14-17 | По ГОСТ 17537 | |
красно-коричневой | 26-30 | ||
черной | 23-29 | ||
остальных цветов | 28-36 | ||
6. Степень перетира, мкм, не более, для эмали: | – | По ГОСТ 6589 | |
серой | 35 | ||
белой | 30 | ||
черной | Не нормируется | ||
красно-коричневой | 50 | ||
остальных цветов | 40 | ||
7. Укрывистость высушенной пленки, г/м2, не более, для эмали: | – | По ГОСТ 8784 и п. 3.4 настоящего стандарта | |
слоновая кость | 80 | ||
желтой | 150 | ||
серой | 70 | ||
красно-коричневой | 65 | ||
белой | 90 | ||
черной | 60 | ||
8. Время высыхания при температуре (20 ± 2) °С, ч, не более: | По ГОСТ 19007 | ||
до степени 3 | 1 | 1 | |
до степени 4 | – | 24 | |
до степени 5 | 24 | – | |
9. Твердость пленки по маятниковому прибору типа ТМЛ (маятник А), относительные единицы, не менее, для эмали: | 0,3 | По ГОСТ 5233 | |
красно-коричневой, черной | 0,2 | ||
остальных цветов | 0,15 | ||
10. Эластичность пленки при изгибе, мм, не более | 1 | 1 | По ГОСТ 6806 |
11. Адгезия пленки, баллы, не более | 2 | 2 | По ГОСТ15140, разд. 2 |
12. Стойкость покрытия к статическому воздействию кислоты и щелочи | После испытания покрытие должно быть без изменения, и металл под ним должен быть без признаков коррозии. Допускается изменение цвета пленки | По ГОСТ 9.403 и п. 3.6 настоящего стандарта |
Примечания:
1. Допускается увеличение нормы условной вязкости эмалей и лака при хранении, если при разбавлении до рабочей вязкости эмали и лак соответствуют требованиям настоящего стандарта.
2. Допускается расслаивание и оседание пигментов в эмалях при хранении, если после размешивания эмали соответствуют требованиям настоящего стандарта.
3. (Исключено, Изм. № 4).
(Измененная редакция, Изм. № 2, 3, 4).
Нанесение
Лак можно наносить разными способами:
Валиком – если предполагается двухслойное покрытие, первый слой наносят вертикально, избегая потеков. Второй, после полного высыхания первого – горизонтально полосами. В обоих случаях перекрытие соседних слоев минимальное.
Тампоном – удобен для обработки небольших поверхностей или изделий. Обмакните тампон в лак и легкими нажатиями нанесите его на изделие. Старайтесь не допускать потеков. После полного высыхания первого слоя пройдитесь по изделию или поверхности еще раз, но используйте меньшее количество лака.
Кистью – не самый лучший способ для нанесения лака, либо нужно приобрести очень мягкую натуральную кисть, которая не будет оставлять полос и волосинок.
При помощи распылителя – оптимальный метод на больших по площади поверхностях
Здесь важно правильно подобрать вязкость, иначе сопло быстро забьется. Если есть места сварки или технологические швы, то их прокрашивают слоем в виде «полосы» с помощью кисти.
Важно! Отштукатуренные, песчаные или цементно-песчаные поверхности за счет высокой впитываемости обрабатывают лаком 2 или 3 раза
Лак ХВ-784
Лак ХВ-784является незаменимым материалом для металлических, бетонных и железобетонных поверхностей, которые уже были предварительно загрунтованы.
Металлические поверхности перед использованием ХВ-784 лучше всего грунтовать материалами ХС-010,ХС-059, ХС-068.
– материал устойчив к воздействию кислот, агрессивных газов, растворов солей
– цвета желтый, серый, красно-коричневый и другие
– наносится кистью, пневматическим или безвоздушным распылением
Одним из главных условий нанесения лака является то, что его и эмаль необходимо очень тщательно перемешать перед применением, а при необходимости смесь можно разбавить растворителями Р-4 или Р-4А.
ГОСТТУ
ГОСТ 7313-75
ТИП
Материалы одноупаковочные на основе поливинилхлоридной смолы.
РЕКОМЕНДУЕМОЕПРИМЕНЕНИЕ
Для защиты в составе комплексных многослойных покрытий предварительно загрунтованных поверхностей оборудования, металлических конструкций, а также бетонных и железобетонных строительных конструкций, эксплуатируемых внутри помещений, от воздействия агрессивных газов (SO2, CO2, Cl2), кислот (серной, фосфорной, соляной), растворов солей и щелочей при температуре не выше 60 0С.
ОПИСАНИЕ
Черная и красно-коричневая эмали могут использоваться для защиты в составе комплексных многослойных покрытий предварительно загрунтованных поверхностей металлических конструкций, эксплуатируемых в атмосферных условиях, при воздействии агрессивных газов на химических и иных производствах при температуре не выше 60 0С, а лак – для грунтования бетонных конструкций.Состав комплексного покрытия выбирают отдельно для каждого типа агрессивной среды в соответствии с нормативной документацией на окраску отдельных видов оборудования и конструкций.
СЕРТИФИКАЦИЯ
Гигиенические заключение Управления Федеральной Службы Роспотребнадзора по г.С.-Петербург, действующие на всей территории России
ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
1) практический расход зависит от толщины слоя, метода и условий нанесения, шероховатости поверхности и формы изделия2) толщина одного слоя на вертикальной поверхности зависит от степени разбавления материала, температуры, метода нанесения, шероховатости поверхности и формы изделия
Цвет – желтый, серый; слоновая кость, красно-коричневый, белый, черный или другие цвета по согласованию с заказчиком;Время высыхания при температуре (20±2)0С:-до ст.3 – не более 1 часа;-до ст.5 – не более 24 часов;Доля нелетучих веществ:по массе – 14÷17 %;по объему – 6÷10 %;Теоретический расход на один слой – 200÷255 г/м2 (4,6÷3,6 м2/л);Рекомендуемая толщина одного слоя – 18÷23 мкмРекомендуемое количество слоев – 1÷2
СООТНОШЕНИЯСМЕШИВАНИЯ
РАЗБАВИТЕЛЬ
Растворители: Р-4, Р-4А.
ОЧИСТКАИНСТРУМЕНТОВ
Растворители: Р-4, Р-4А.
УСЛОВИЯЖИЗНЕСПОСОБНОСТИ
ГАРАНТИЙНЫЙСРОК ХРАНЕНИЯ
В невскрытой заводской упаковке: 6 месяцев со дня изготовления
ПОДГОТОВКА ПОВЕРХНОСТИ
Предварительное грунтование поверхности металла грунтовками ХС-010, ХС-059, ХС-068.
СПОСОБЫ НАНЕСЕНИЯ
Пневматическим или безвоздушным распылением, допускается окрашивание отдельных участков кистью.
УСЛОВИЯНАНЕСЕНИЯ
Перед применением необходимо убедиться, что эмаль и лак хорошо перемешаны и однородны по всему объему тарного места.При необходимости эмаль и лак перед применением могут быть разбавлены до рабочей вязкости растворителями Р-4 или Р-4А.Подготовленную эмаль наносят на загрунтованную поверхность защищаемого материала при температуре окружающего воздуха от минус 10 0С до плюс 30 0С и относительной влажности воздуха не выше 80%
Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на 3 0С.После высыхания слоя эмали (1 час при температуре 20 0С) наносят последующие слои.Для промывки инструмента можно использовать растворители, указанные выше.
МЕРЫПРЕДОСТОРОЖНОСТИ
Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты
Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом. Хранить эмаль и лак в помещении в плотно закрытой таре, исключив попадание на них прямых солнечных лучей и влаги при температуре от минус 30 0С до плюс 30 0С.
Лакирование
Наносить лак можно несколькими способами:
при помощи валика. Этот инструмент позволяет быстро обработать большие площади, его необходимо использовать, если состав будет наноситься двумя слоями. Первое покрытие наносят в вертикальном направлении, сразу устраняя потеки. А второй слой – в горизонтальном направлении, только когда первое покрытие полностью высохнет;
кисточкой. Кисть используется достаточно редко, ей обрабатывают труднодоступные места. Необходимо приобретать кисточку из натурального материала, мягкую, чтобы она не оставляла разводов, ворсинок и полос;
с помощью тампона. Ватно-марлевый тампон используется, если нужно обработать достаточно маленькие поверхности. Тампон макается в лак, после чего легкими движениями ХВ-784 наносится на основание
Важно следить, чтобы не было потеков. Когда первый слой высохнет, наносится второе покрытие, но тоньше, чем в первый раз;
с помощью пульверизатора
Метод распыления используется для обработки больших площадей. Для пульверизатора очень важным является вязкость лака, он должен быть достаточно жидким, чтобы сопло не забивалось. В местах технологических швов и сварки металла необходимо использовать для обработки кисточку.
