Внутренний водосток плоской кровли – что это такое: организованный

Положительные и отрицательные моменты внутренней системы водоотвода

Если вы планируете создавать внутреннюю систему водосточных труб, то вам стоит знать, что она бывает двух видов:

  1. Самотечная. Здесь осадки удаляются посредством гравитации и выглядит все это примерно так. Когда на поверхности крыши собирается достаточное количество влаги, она начинает свое движение к сборной воронке. Попадая в нее, стекает вниз по трубе и выводится из здания.
  2. Сифонно-вакуумная. Работа такой системы куда сложнее. Дождевая или талая вода попадает в сборную воронку и движется по горизонтально расположенной трубе, соединенной с вертикальным стояком.

Описанные выше системы обладают своими слабыми и сильными сторонами. Сперва, давайте разберем самотечную.

Гравитационный водосток имеет довольно низкую пропускную способность, поэтому может случиться так, что при сильном ливне она просто не справится с поступающими объемами и на крыше возникнет бассейн, который может стать причиной разрушения всей конструкции.

При создании такой системы, очень важно изучить среднегодовые атмосферные осадки вашего региона. Если это большие значения, то не задумывайтесь и устанавливайте максимально возможные трубы и воронки для сбора воды

Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто. Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью.

К преимуществам сифонно-гравитационной системы можно отнести следующие пункты:

  • Сбор воды может осуществляться не только с плоских поверхностей, но и с любых других.
  • Трубы меньшего диаметра без проблем справляются с большим объемом воды.
  • Благодаря большой пропускной способности нет нужны устраивать большое количество каналов.
  • За счет быстрого вывода воды из системы, ее возможность засорения существенно снижена.

Если сравнить внутренний и наружный водосток, то преимущества первого на лицо:

  • По периметру здания вы не увидите никаких торчащих элементов.
  • Работа по удалению влаги может вестись в любое время года.
  • Стекающая по трубам влага, сразу направляется в ливневую канализацию.

К недостаткам внутреннего стока можно отнести сложность его создания, обслуживания и чистки.

В качестве заключения хотелось бы сказать несколько слов о плоской крыше в целом. С каждым годом эта конструкция набирает все большую популярность у частных застройщиков. Благодаря такому росту, производители строительных материалов задумываются над производством новых материалов, что движет данную сферу вперед.

Создав плоскую крышу, вы можете обустроить ее под свой вкус. На ней можно выращивать сад, открыть собственную мастерскую или обустроить зону отдыха. Кстати, если совершить более сложные расчеты и вложить чуть больше денег в строительство, то на крыше можно разместить даже бассейн или автомобильную стоянку. Впрочем, ничто вас не удерживает от воплощения уникальной идеи.

Неорганизованный водоотвод

При данной системе талая или дождевая вода стекает на землю прямо с крыши. Естественно, отсутствие необходимости в дополнительных материалах и средствах приводит к экономии финансовых ресурсов при строительстве, что является одним из основных достоинств неорганизованного водоотвода.

Его применение не допускается на плоской кровле, так как отвод воды происходит за счет существующего уклона ската крыши. Кроме того, даже при устройстве неорганизованного водотвода на небольших зданиях и сооружениях сложно избежать проблем:

  • ухудшение или даже частичное разрушение фундамента. Проблему можно решить за счет устройства дополнительного дренажа под землей, целью которого будет являться удаление излишней воды из прилегающих к фундаменту грунтов;
  • негативные воздействия на цокольную часть здания. Устраняется периодическим обновлением слоя вертикальной гидроизоляции;
  • возможные механические повреждения фасада. Проблема решается также улучшением гидроизоляции и поддержанием ее в надлежащем состоянии.

Наличие перечисленных проблем ставят логичный вопрос: насколько резонно устройство неорганизованного водостока. Необходимые для этого условия четко регламентируются СНиП 31-06-2009 в актуализированной редакции, введенной в действие 01.09.2014 года. В нем описываются признаки зданий и сооружений, в которых неорганизованная система водоотвода допускается.

Традиционные системы водоотвода

Если с некоторых сторон крыши невозможно обеспечить организованный слив воды, нужно воспрепятствовать ее стоку, чтобы защитить стены здания. Для этих целей используются заградительные стенки, выполненные из бетона или металла. В местах примыканий этих стенок и кровельного покрытия устанавливаются оцинкованные «фартуки».

Водоотведение с плоской кровли устанавливается в следующих местах:

  • На свесах кровли, расположенных ниже относительно других;
  • На специальных выступах.

Используя первую схему, водоотвод нужно крепить возле свеса в подготовленных каналах. В качестве этих каналов могут использоваться готовые конструкции из металла или пластика, или же самодельные элементы из оцинкованной стали. Слив с плоской крыши осуществляется посредством сливных труб, расположенных в каналах, подведенных к желобам.

В случае с выступом плоская кровля с наружным водостоком будет закладываться иначе. Как правило, для обустройства водоотвода здесь используются прямоугольные желоба и трубы, закрепленные на вертикальных держателях. Чтобы сливные трубы крепились к желобам, в выступе нужно заблаговременно проделать необходимое количество отверстий.

Впрочем, гораздо более эффективным вариантом конструкции является плоская крыша с внутренним водостоком. Чтобы такая система могла работать, кровля с минимальным уклоном в 2 градуса делится на участки. Для одного такого участка площадью около 150-200 кв.м. требуется отдельный стояк. Если общая площадь кровли меньше указанных величин, то для водоотведения достаточно будет единственного стояка.

В точках с уклоном устанавливаются наружные водосточные воронки для плоских крыш, оборудованные грязеуловителями. Учитывая то, что водосток внутренний, эти воронки чаще всего располагаются возле центра крыши, а сливные трубы заводятся в здание и подключаются, например, к канализационной системе. Для предотвращения замерзания жидкости возле воронок не будет лишним подвести к этим участкам обогревательный кабель. Внутренние элементы водосточной системы должны отапливаться постоянно по всей своей протяженности.

Технологические этапы устройства системы

Монтажные работы по устройству водостока начинаются с определенных расчетов.

Для начала определяют длину желобов, для этого следует здание по периметру.
Затем отмечаются места, где планируется размещение воронок.
Следующим шагом устройства системы сбора и отвода воды установка и фиксация держателей для желоба или специальных крюков. При этом следует учитывать, что крепление для пластиковых труб должно располагаться на расстоянии 60 см друг от друга. Для металлических или комбинированных систем держатели или крюки размещаются с шагом 30 см.
Далее выполняют крепление воронок.
После этого желоба укладывают в установленные держатели.
Теперь необходимо закрепить соединения водосточной системы

На этом этапе важно, чтобы элемент соединителя располагался в месте стыка соединяемых желобов.
Завершением работы является установка труб, угловых элементов и заглушек.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

РазновидностьХарактеристика
ПолуэллиптическийХорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
ПолукруглыйОн устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

  1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
  2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
  3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.


Ливневка из меди прочная, устойчивая к коррозии, имеет привлекательный внешний вид и продолжительный срок эксплуатации, но у неё высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Как выбрать количество элементов водосточной системы

Итак, со стояками разобрались – между ними должно быть определенное расстояние: 10 или 12 м. А так как длина труб для водосточной системы стандартная – 3 м (хотя производители сегодня не придерживаются стандартного размера), то можно легко подсчитать, какое количество труб требуется на каждый водосточный вертикальный стояк. Он зависит от высоты дома. То есть высоту здания надо разделить на длину трубы, вот вам и количество требуемых элементов.

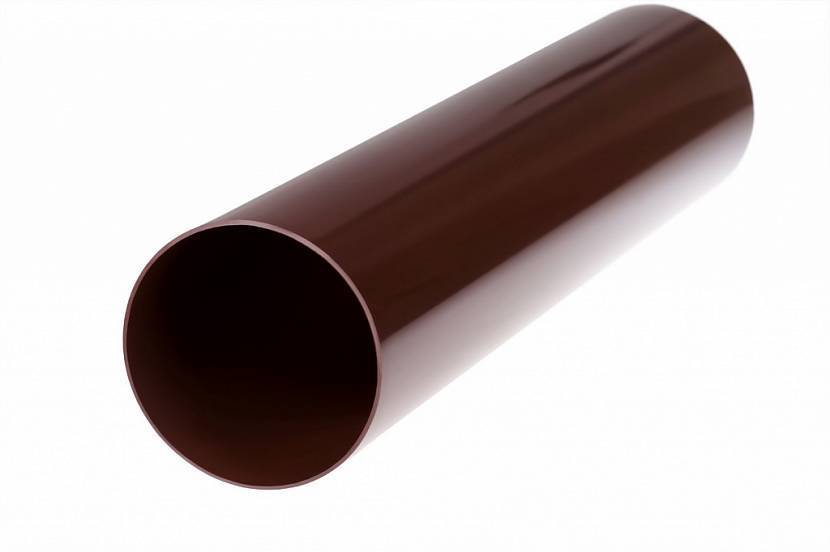

Труба водосточной системыИсточник tekton.com.ua

Точно также рассчитывается количество желобов. Только для этого надо измерить длину ската крыши по карнизу и разделить на длину приобретаемых лотков.

И количество остальных элементов системы водостока:

  • сколько стояков, столько водоприемных воронок;
  • количество заглушек зависит от количества концов горизонтальных частей, к примеру, для двускатной крыши потребуется четыре заглушки, по две с каждого ската;
  • кронштейны устанавливаются через каждые 50-60 см, поэтому их количество зависит от длины карниза;
  • монтажные хомуты, с помощью которых крепят к стене трубы, устанавливают через каждые 1,8-2 м, если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м;
  • сколько стояков, столько сливных отводов, устанавливаемых на нижнем конце трубной конструкции;
  • что касается колен, то на каждый стояк обычно устанавливают по две штуки.

Это самый простой расчет, который можно применять для простых скатных крыш. Если кровля, которая покрывает дом, имеет сложную конструкцию, то количество элементов водостока рассчитывают с учетом индивидуальных особенностей кровельной конструкции.


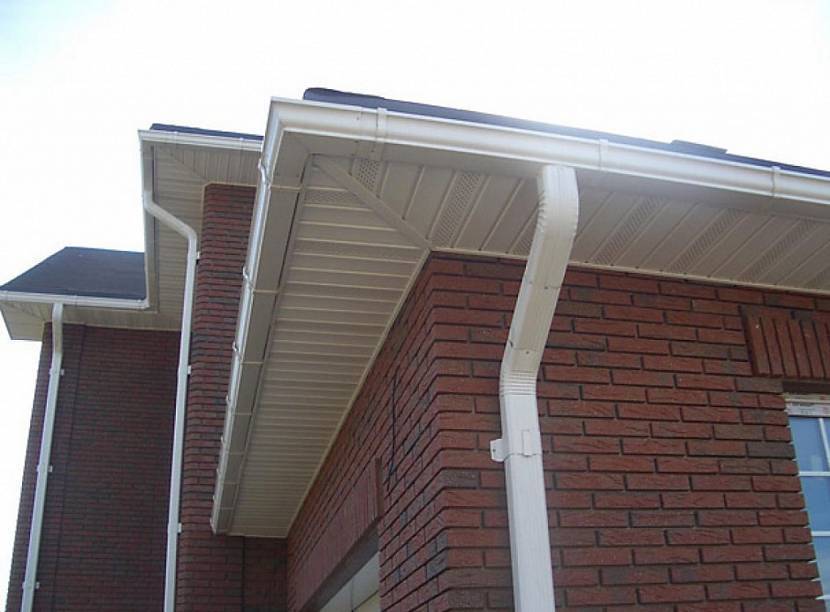

Водосток сложной крышиИсточник www.surgut-info.ru

Устройство системы внутреннего водослива: установка воронок

Первый вариант. Наиболее практичны в эксплуатации составные воронки, корпус которых состоит из двух частей. За счет определенного динамического запаса такие воронки, в отличие от жестких конструкций, компенсируют подвижки утеплителя.

Устройство приемника воды начинается с установки нижней части составной воронки в подготовленное проходное отверстие, вырезанное в перекрытии крыши. Нижняя часть вставляется в водосточную трубу, причем крепеж не должен быть жестким, чтобы избежать повреждений коммуникаций вследствие температурных деформаций .

Наружная часть воронки для создания внутреннего водостока устанавливается сверху, пройдя через кровельный ковер и слой утеплителя, она вставляется в нижнюю часть. Между частями воронки предусмотрен кольцевой уплотнитель. Пластиковый фартук верхней части должен укладываться на нижний подкладочный слой рубероида. Поверх него монтируется дополнительный подкладочный слой и в качестве следующего слоя гидроизоляции наплавляется битумный фартук. Поверх фартука монтируется внешний слой кровельного материала, который заводится в чашу воронки и фиксируется прижимным кольцом и крепежными элементами из нержавеющей стали. На последнем этапе устройства на воронку устанавливается защитная решетка.

Второй вариант. Устройство приемника воды с прижимным фланцем выполняется в несколько этапов. Рекомендуется крепить воронку не к утеплителю, а к деревянным брускам подходящего сечения, надежно закрепленным на основании кровли. Воронка плотно устанавливается в отверстие (она должна быть жестко закреплена), между плоским бортом воронки и прижимным фланцем устанавливается резинобитумная уплотнительная прокладка, которая укладывается под кровельный ковер. На следующем этапе устройства металлический прижимной фланец фиксируется специальным крепежом из нержавеющей стали. Для установки крепежных элементов во фланце, уплотнительной прокладке и бортике воронки предусмотрены отверстия. В завершении монтажа закрепляется крышка.

Принцип устройства водоприемных воронок зависит от конфигурации изделия и типа кровельного покрытия. При монтаже необходимо следовать рекомендациям производителя.

Обогрев приемников воды

Водосточные воронки в зимнее время в холодном климате нуждаются в обогреве, чтобы предотвратить образование пробки изо льда в патрубке и примыкающих участках горизонтального трубопровода. Глубина промерзания достигает полутора метров, поэтому рекомендуется предусмотреть обогрев и этих элементов системы водостока.

Замерзание воды в патрубках и трубах ведет к затоплению поверхности крыши в период оттепелей и таяния снега, поскольку скрытый от солнечных лучей лед в окружении термоизолятора (слоя утеплителя в кровельном пироге) растает в самую последнюю очередь .

Сегодня в продаже имеются воронки для плоской кровли, уже оснащенные системой встроенного обогрева. Но сами по себе они не решат проблемы: ледяная пробка в этом случае нарастет снаружи. Конечно, она растает быстрее внутренней, но также может создать серьезную проблему, перекрыв поступление воды в водосток.

Чтобы система отвода воды исправно функционировала круглый год, обустроить систему обогрева площадки вокруг воронки при помощи саморегулирующегося греющего кабеля для кровли. В этом случае исключается вероятность закупорки слива льдом .

Обезопасить кровельный пирог плоской крыши от негативного воздействия влаги поможет грамотное устройство приемников воды, правильно организованный обогрев и регулярная очистка воронок от мусора, оперативный ремонт элементов системы водостока при необходимости.

Скатная крыша

Для скатных крыш малоэтажных домов обустраивают внешний водосток вдоль кранизных свесов кровли. Это система горизонтальных желобов, проложенных с небольшим уклоном (3 — 3.5°) к водоприемным воронкам. А воронки служат узлами соединения с вертикальной водосточной трубой, которая заканчивается угловым сливом над дождеприемником ливневой канализации.

Для организации горизонтальной и вертикальной части водосточной системы предусмотрены дополнительные элементы, стыковочные узлы, крепления к фасаду и обрешетке кровли. Подробнее в статье: устройство водостока со скатной крыши.

Все производители предлагают несколько типоразмеров желобов и труб (от двух до пяти), которые в зависимости от размеров и конструктивных особенностей кровли позволяют оптимизировать систему по производительности водостока. Если не принимать в расчет элементы крепления, то основные детали системы делают либо из пластика, либо из металла.

Металлический водосток

В этой категории доминируют системы из холоднокатаной горячеоцинкованной листовой стали толщиной 0.5 — 0.7 мм. Многослойное защитное покрытие сделано по такой же технологии, что у профлиста или металлочерепицы, и имеет в качестве базовых цветов ту же самую палитру. Поэтому в декоративном отношении стальной водосток совместим с этими кровельными материалами.

Помимо стали, водосточные системы делают из таких цветных металлов:

Алюминий. К достоинствам относится небольшой вес и простота монтажа. Один из наиболее известных отечественных производителей, компания Линкор, предлагает готовые системы с порошковой окраской деталей в нескольких базовых цветах или изготавливает под заказ в любом оттенке палитры RAL.

Цинк-титан. Это многокомпонентный сплав из нескольких металлов с преобладанием цинка (если быть точным, то это практически чистый химический цинк — более 99% состава). Добавка титана увеличивает прочность, а меди — улучшает пластичность сплава. Относится к элитным материалам — водосток из этого сплава предназначен для фальцевых крыш из цинк-титановых листов или для кровли из сланцевой черепицы, которая имеет такую же цветовую гамму. Изначальный цвет — серый, возможно искусственное патирование в серо-голубой или темно-серый оттенок. Со временем может менять цвет почти до белого (зависит от состава легирующих компонентов).

Медь. Элитный материал, водостоки из которого имеют узкую специализацию —медная фальцевая кровля, керамическая или сланцевая черепица. У полированной меди со временем происходит естественное патирование. Но на рынке есть предложения по продаже оксидированных и искусственно патированных водосточных систем (например, производства компании Fricke).

Также возможно устройство системы без прокладки горизонтальных желобов под свесом карниза. Такие решения используют на крышах из плоских кровельных материалов.

Первоначальный сбор и организация отвода происходит непосредственно на кровле с помощью разжелобовок и ендов, в устье которых устанавливают водосборные воронки. А дальше вода транспортируется по водосточной трубе к приемнику ливневой канализации.

Пластиковый водосток

Материал изготовления — поливинилхлорид (ПВХ). В отличие от металлических водостоков здесь нет «привязки» к кровельным материалам. Но есть другой аналог покрытия внешних ограждающих поверхностей — виниловый сайдинг.

Так же, как и фасадные панели, детали пластикового водостока изготавливают из модифицированного полимера. Специальные добавки, которые входят в состав ПВХ, обеспечивают стойкость к воздействию ультрафиолета (отвечают за стабильность цвета) и устойчивость к перепадам температуры.

Производители предлагают 5-6 стандартных цветов. Но у всех есть 4 базовых цвета: белый, серый (графит), коричневый и красный (кирпич). Кроме них могут быть также черный и зеленый.

Особенности внутреннего водостока

Монтируя внутренний водоотвод вы обязаны условно поделить всю плоскость на сектора. Это делается потому, что один водосток может обслуживать поверхность не более 200 квадратных метров, с большим объемом он просто не справится и на поверхности будет скапливаться вода. Хоть плоская крыши и имеет такое название, ее поверхность устраивается под определенным градусом. Такой процесс называется созданием разуклонки. Она может создаваться при помощи стяжки или теплоизоляционных материалов.

Конечно, самым простым и быстрым вариантом является стяжка. Для создания нужного уклона поверх плит перекрытия заливается бетонный раствор, а как он застынет, укладывают последующие слои гидроизоляции. Далее размещают теплоизоляционный материал. Он должен быть жестким, поэтому из всех возможных продуктов лучше всего использовать пенополистирол или пеностекло. Эти два материала не боятся намокнуть и толщины в 15 сантиметров для теплоизоляции вполне достаточно.

Финишное покрытие будет подбираться исходя из функционального назначения поверхности. Если оно эксплуатируемое, то в качестве защитного слоя можно использовать: грунт, насыпные материалы, тротуарную плитку и прочее. В случае, когда поверхность не способна выдерживать большие нагрузки, то необходимо рассматривать продукты с меньшей массой, например, битумные, полимерные или напыляемые материалы.

Внутренняя водосточная система хоть и сложная, но включает в себя простые устройства, а именно:

  • Воронку и желоб, для сбора воды с кровельной поверхности и ее передачи в стоковую магистраль;
  • Стояки, которые являются основным путем для осадков;
  • Коллектор, устраиваемый в грунте с системой труб, которые отводят воду в ливневую канализацию.

Для быстрого удаления атмосферных осадков с кровельной плоскости необходимо использовать трубы с диаметром 100-180 миллиметров. Определить необходимое сечение трубы можно исходя из соображения 1,5 квадратных сантиметра сечения трубы на 1 квадратный метр поверхности крыши. Длина одного элемента должна находиться в диапазоне от 700 до 1400 сантиметров.

Проектируя размещение водосточной системы следует найти элемент, от которого круглый год будет исходить тепло. Как правило, им является дымоходная труба. Установив водосток вблизи нее, вы позволите внутренней системе удалять осадки даже в зимнюю пору года.

ВАЖНО: Если вы проживаете в регионе с суровыми зимами, то для надежности водосточной системы устраивается частичный или полный обогрев кровли

Устройство вентиляции плоской крыши

Один из самых важных моментов в обустройстве кровель — обеспечение свободного выхода паров влаги из кровельного «пирога». Вентиляционные аксессуары — необходимый элемент современной кровли. Водяной пар постоянно образуется во внутренних помещениях здания в результате жизнедеятельности людей. За счет диффузии и конвективного процесса он поднимается вверх и, охлаждаясь, конденсируется в подкровельном пространстве. Особенно интенсивно влага накапливается там в зимнее время. Она отрицательно воздействует как на деревянные, так и на металлические элементы конструкции крыши. При переизбытке конденсата образуются мокрые пятна и плесень на потолке. Кроме того, накапливаясь в теплоизоляционном материале, влага значительно снижает его свойства, что, соответственно, увеличивает затраты на отопление жилья. Для того чтобы этого не происходило, необходимо создать такие условия, чтобы влага не задерживалась внутри кровельной конструкции, а свободно испарялась и выходила наружу.

Лучше всего с этой задачей справляются специальные компоненты крыши — кровельные вентиляторы (или аэраторы). Это — специальные трубы различных диаметров из металла или пластика, накрытые сверху колпаками в форме зонтиков.

Принцип действия аэратора основан на разнице давлений, вызванной воздушными потоками. Его конструкция позволяет парам влаги свободно выходить из-под кровельного ковра, не повреждая последний — предотвращая образование пузырей и отслаивание кровельного материала. Таким образом мы получаем вентилируемую или «дышащую » кровлю. На плоских крышах простой конфигурации аэраторы размещают равномерно по всей площади в наиболее высоких точках кровельной плоскости в местах стыков теплоизоляционных плит. Установку вентиляторов желательно производить во время монтажа самой кровли. В случае же с установкой в готовую конструкцию затраты на монтаж аэраторов значительно увеличиваются. Элементы вентиляции — обязательная часть системы. Когда они не предусмотрены или неправильно установлены, срок службы утеплителя и конструкции в целом сокращается в несколько раз.

Сопутствующих материалов для устройства плоской кровли очень много. И необходимость их использования для обустройства крыши обусловлена ее конструкцией. Так, например, на Западе огромное значение уделяют оснащению зданий устройствами естественного дымоудаления, которые позволяют безопасно эвакуировать людей при пожаре. Обычно для этого используют люки, совмещенные с зенитными фонарями. Причем эти приспособления нужно выбирать на этапе проектирования.

Что это такое ↑

Свободное стекание воды с края кровли на землю происходит за счет соответствующего уклона ската. При этом полностью отсутствуют какие-либо конструкции для ее организованного сбора и транспортировки.

Подобная модель привлекает своими минимальными затратами для обустройства крыши и простотой ее строительства. Однако при этом нужно учитывать и негативные моменты, которые неизбежно повлияют на состояние кровли и всего здания в целом.

  • Постепенное разрушение фундамента. Даже в регионах с небольшим количеством осадков вода с кровли будет постепенно проникать в структуру фундамента. Это неизбежно приведет к ухудшению его состояния. Чтобы избежать этого, необходимо делать дополнительный подземный дренаж для удаления влаги из почвы.
  • Цокольная часть также будет находиться под воздействием атмосферных осадков. Поэтому нужно периодично обновлять гидроизоляционный слой на его поверхности.
  • Наружный неорганизованный водосток способствует возможному повреждению стен фасада. Во время их строительства нужно предусмотреть дополнительный слой гидроизоляционного материала.

Учитывая эти недостатки, возникает справедливый вопрос, – а нужно ли делать кровлю без организованного водостока? Чтобы ответить на него нужно обратиться к нормативам СНиП 31-06. Содержание этого документа четко описывает особенности здания, при которых можно оставлять неорганизованный водосток.

Рекомендации по эксплуатации водостоков плоских крыш

В процессе эксплуатации зданий и сооружений, оснащённых плоской кровлей, для предотвращения подтопления внутренних помещений необходимо выполнять ряд мероприятий, обеспечивающих недопущение подобных явлений.

Вот что следует делать в этих целях:

  • выполнять очистку водоприёмных воронок от листвы и прочих посторонних предметов;
  • проверять герметичность стыков конструктивных элементов и, в случае их разгерметизации, восстанавливать её (менять уплотнительные резинки и манжеты, использовать герметик);
  • при наличии финансовой возможности создать систему электрического подогрева (греющий кабель), обеспечивающую отсутствие снега и льда в местах стока воды (воронки, желоба и т.д.).

Выполнение данных мероприятий позволит избежать негативных явлений, вызываемых проникновением воды к строительным конструкциям и на поверхность земли вблизи фасада здания.

Использование греющего кабеля позволит избежать ледяных пробок в водоотводной системе кровли

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

Устройство внутреннего водостока

  1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

    Колпаковая водоприемная воронка

    Плоская водоприемная воронка

  2. Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
  3. Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
  4. Крепеж. Монтаж водостока такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
  5. Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Сооружение наружного водостока

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

  • Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
  • Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами. Идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды установлены емкости. Значит, благодаря чему упраздняется участок подключения системы к канализации. Интересная схема позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30см.

Усиление  свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Фиксация наружного водостока на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой фигурного выпуска.
