Принцип работы и устройство ламп дневного света

Какую люминесцентную лампу выбрать

При выборе люминесцентного источника света учитывают его эффективную работу только при узком температурном режиме. Он рассчитан на диапазон температур от 15 до 40°. Максимальная светоотдача происходит при 20 — 25°. При снижении показателей термометра световой поток снижается, так же, как и при превышении температуры.

Также нужно учитывать величину напряжения, размер прибора, силу светового потока и вид цоколя

Изделие должно быть выпущено известным производителем и, что важно – в специализированном магазине, а не на рынке. Подделки опасны для здоровья в связи с риском разгерметизации

При покупке нужно ориентироваться на то, для чего необходима люминесцентная лампа. Если покупатель выбирает источник света для комнатных растений или аквариума, то он учитывает оптимальную цветовую температуру. Для бытовых нужд самым комфортным считается естественный белый цвет излучения.

Люминесцентные лампы

Распространены такие модели ламп:

  • RS – не требуют наличия стартера, зажигаются без разогрева;
  • InS – с постепенным стартом: начинают светить через несколько секунд после включения;
  • US – универсальные;
  • PHs – люминесцентные светильники, требующие стартера.

ЛЛ – это люминесцентная лампа, излучающая свет, наиболее приближенный к естественному. Этот источник света экономит электрическую энергию, так как расходует ее в 5 раз меньше по сравнению с лампочками накаливания. На рынке доступно много разных видов ЛЛ, которые подойдут для различных помещений и работ. Перед выбором этих источников света следует внимательно ознакомиться с техническими характеристиками. Покупать их необходимо в специализированных магазинах.

Информацию о классификации, принципе запуска и горения ЛЛ можно посмотреть в следующем видео

Люминесцентные лампы 1

Мне нравится1Не нравится

Где применяются лампы дневного света

Разновидности форм люминесцентных ламп

Люминесцентные лампы относятся к газоразрядным типам источников света. Это означает, что внутри колбы, представляющей основную массивную часть тела лампы, закачан инертный газ, через который во время работы прибора проходит постоянно горящий электрический разряд.

Газ представляет среду, внутри которой разряд будет возникать без особых проблем, при создании нужного напряжения на контактах. Горящий разряд начинает распространять во все стороны большое количество ультрафиолетового излучения, которое проходит через слои люминофора, которым покрыты внутренние стенки колбы.

Люминофор – это класс веществ, способных преобразовывать ультрафиолетовое излучение в видимую часть светового спектра. Состав люминофора варьируется, в зависимости от свечения, которое в результате необходимо получить. Чаще всего в качестве люминофора используется галофосфат кальция с добавками.

Области применения и типы люминесцентных ламп

Мы уже упомянули лампы низкого давления. Логично, что существуют и варианты высоко давления.

Лампа высокого давления под винтовой цоколь Е 40

Лампы высокого давления обладают не самым приятным спектром для восприятия человеческим глазом, однако они способны выдавать большой световой поток на единицу потребленного ватта мощности, могут работать при отрицательных температурах. По этой причине эти источники света до сих пор применяются для освещения улиц и установок большой мощности.

Люминесцентная лампа низкого давления от компании Phillips

ГРЛНД (газоразрядные лампы низкого давления) – заполнены изнутри амальгамой, ртутью и аргоном под давлением 400 Па. Они получили широкое распространение в разных сферах – бытовой, общественной и промышленной.

Освещение промышленных помещений

Трубчатые лампы чаще всего применяют в офисах, общественных зданиях — таких как школы, детские сады, поликлиники и прочее. Также их используют в складах, мастерских и производственных цехах.

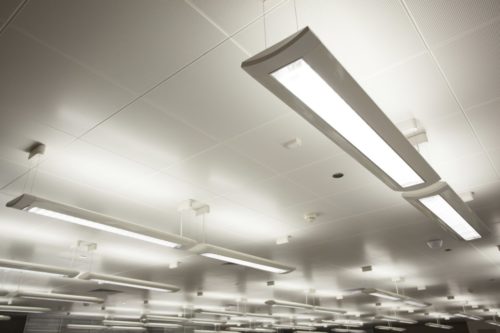

Лампы дневного освещения для офиса

В частном домохозяйстве они также нашли применение в быту — лампы для освещения гаража, погребов, подвалов, придомовой территории.

Лампы освещения для гаража

В середине восьмидесятых прошлого века инженеры смогли совместить люминесцентные лампы с распространенными компактными цоколями Е14 и Е 27 винтового типа. С этого времени началась эра покорения энергосберегающими источниками освещения домов и квартир. В России этот бум пришелся приблизительно на 2007-2010 годы, однако он не продлился долго из-за того, что как раз в это время начали массово распространяться светодиоды.

Люминесцентная лампа с цоколем Е 27

Газоразрядные лампы получили большое распространение в рекламном бизнесе – это всем известный неон. Эти лампы, конечно, не относятся к дневным источникам света, но все же.

Многообразие оттенков света достигается за счет изменения состава люминофора

Лампы дневного света активно применяются в растениеводстве, и заменить их тут на 100% пока некому. Все дело в испускаемом спектре света, подбираемом специально под нужное растение.

Освещение теплицы

В аквариумистике также эти лампы используются повсеместно. Они позволяют добиться высокого блеска при хорошей рассеиваемости света.

Подсветка аквариума лампой дневного света

Еще совсем недавно люминесцентные лампы применяли в качестве подсветки для ЖК мониторов и служили такие телевизоры хорошо и долго. У вашего покорного слуги до сих пор стоит и нормально работает телевизор LG, купленный в 2007 году.

Сейчас в этой сфере полностью царствуют светодиоды, имеющие менее сложную пусковую аппаратуру и габариты, что позволило сделать экраны очень тонкими.

Разновидности ЛЛ

Узнаем, какие бывают эти осветительные приборы. Лампы с люминофором обладают широким спектром технических параметров.

В зависимости от давления газа в колбе различают источники света низкого и высокого давления. Светильники низкого давления имеют невысокую плотность газа. Они применяются главным образом в быту. Приборы высокого давления создают насыщенный, плотный световой поток. Применяются в мощных приборах и отличаются длительным сроком эксплуатации.

Лампы Как поменять люминесцентную лампу в светильнике

13811.03.2023

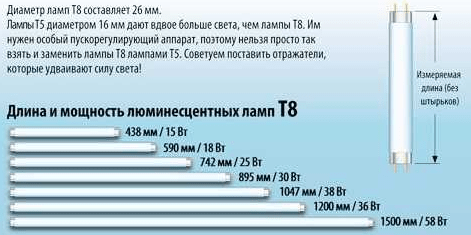

Изначально изготавливались только линейные варианты люминесцентных ламп. По мере развития технологий начали появляться компактные устройства. Линейная лампа может быть прямой, кольцевой или U-образной. Чем больше габариты колбы, тем больше мощность источника света.

U-образная колба

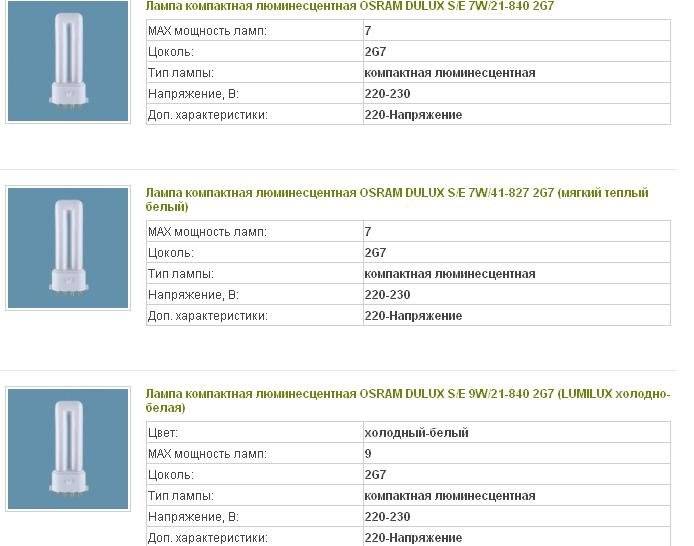

Компактные лампы различаются по форме, размеру колбы, а также типоразмеру и типу цоколя. Как правило, колба изготавливается в виде спирали. Такое исполнение очень удобно для использования в быту.

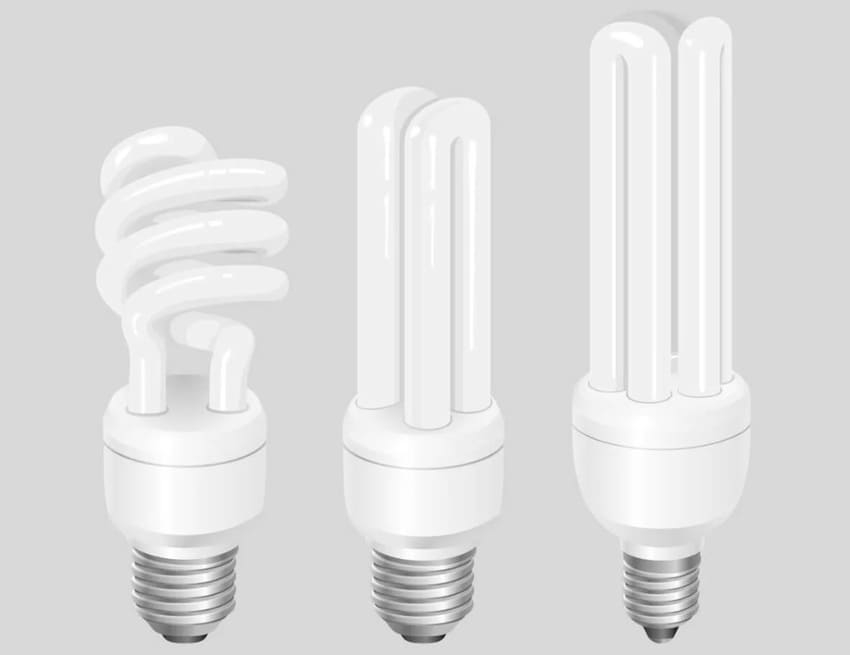

КЛЛ-лампы
Лампы КЛЛ: как выбрать правильно?

31507.01.2023

Цоколь может быть стандартным (Е) или штыревым (G). В последнем случае число перед буквой показывает количество пар контактов, а после – расстояние между контактами. Гораздо реже встречаются цоколи W и F.

Цоколь G13

Встречаются и специальные осветительные приборы. Они отличаются от бытовых спектром излучения. Можно встретить такие лампы:

  • с улучшенной цветопередачей (например, для музеев или типографий);
  • с излучением, близким к солнечному (применяются в медицинских целях);
  • для растений и рассады;
  • для аквариумов (в том числе с синим цветом и ультрафиолетом);
  • лампы для помещений с птицами;
  • светильники с различными цветами: применяются для световых эффектов;
  • для соляриев;
  • из черного стекла (применяются для некоторых лабораторных исследований);
  • для озонирования и стерилизации.

Лампы ртутные ртутно кварцевые ДРЛ люминесцентные  могут быть низкого, высокого и сверхвысокого давления. Прибор изготовлен в виде кварцевой колбы, которая заполняется аргоном, неоном с добавлением ртути (металлической). В противоположные концы помещаются электроды из тугоплавкого металла.

Лампы ртутные

Типы

Предоставляем к Вашему вниманию основные типы люминесцентных ламп:

  • линейные;
  • компактные.

Линейные люминесцентные источники света применяются для освещения производственных и офисных зданий, а также спортивных площадок. Их особенность в высокой мощности и повышенной светоотдаче. К тому же данные изделия способны экономить до 30% потребляемой электроэнергии, что является их главным достоинством.

Компактные либо другими словами энергосберегающие лампы (КЛЛ) применяются для общего назначения. Они имеют специфическую конструкцию, представленную изогнутой колбой. Изделия применяются не только во время монтажа освещения в квартире, но и для декоративной подсветки витрин, а также дезинфекции больничных помещений. Основное преимущество заключается в высокой светоотдаче и продолжительном сроке службы.

Лампа накаливания – виды и типы

Существует большое количества различных типов и видов ламп накаливания. Безусловно, это и лампы общего назначения, железнодорожные, автомобильные, а также судовые, для киноаппаратов, рудничные, маячные. И еще множество разных разновидностей. В зависимости от назначения у ламп накаливания может быть различного вида форма колба – конусная, цилиндрическая, шарообразная. Все зависит от того в каком типе светильников будет применяться лампа. Есть множество декоративных ламп накаливания, фантастичность форм которых зависит только от пределов фантазии дизайнера. Колба лампы накаливания может быть не только прозрачной, но и матовой, зеркальной или цветной.

Нить накала лампы накаливания

Различаются лампы накаливания и нитью накала. в том числе и толщиной нити. Нить накала может быть простой спиралью. А также спиралью, свернутой в спираль вторично. То есть так называемые биспиральные лампы. Двойная спираль позволяет повысить мощность и яркость лампы без увеличения толщины нити накала. Что очень полезно. Поскольку увеличение толщины нити привело бы к её перегреву. А в результате более быстрому перегоранию нити. Биспиральные лампы также дают увеличение яркости без увеличения длины спирали. Удлинение, бесспорно, привело бы к усложнению и удорожания конструкции лампы. С другой стороны, иногда нить в колбе лампы может представлять собой ажурно-скрученную, паутинообразную конструкцию. Такое устройство спирали может использоваться в декоративных целях. Например в потолочных светильниках. Существуют особо мощные лампы накаливания в несколько тысяч ватт, применяемые в прожекторах. Такие лампы имеют тройную спираль.

Цоколи ламп накаливания

Лампы накаливания могут иметь также различные виды цоколя. К примеру, резьбовые цоколи. Они обозначаются латинской буквой E (цоколь Эдисона). А также цоколи байонетного типа. Обозначаются латинской буквой B. Цоколи байонетного типа (штифтовой цоколь) имеют два боковых штырька – контакта. А также один или два дополнительных нижних контакта. Как правило применяются в автомобилях. Лампы накаливания, применяющихся для освещения дома, обычно имеют резьбовой цоколь E.  Чаще всего цоколь E типа бывает двух размеров. Это Е14 (миньон) и обычный средний цоколь – Е27. Число указывает внешний диаметр цоколя в миллиметрах. Большой цоколь E40 применяется обычно в производстве, а в быту, пожалуй, только в прожекторах.

Люминофоры и спектр излучаемого света

Существует мнение, что излучаемый рассматриваемыми лампами свет неприятен для глаз, а предметы имеют искаженный цвет. Это происходит по нескольким причинам:

  • Синие и зеленые линии в спектре.
  • Неправильно подобранного типа ламп, в нем использован не тот, что требуется в конкретных условиях люминофор.

В ЛЛ, которые относятся к недорогим, используется галофосфатный люминофор, его спектр излучения преимущественно желтый и синий, красного и зеленого значительно меньше. Для глаза свет воспринимается как белый, но при отражении от предметов их цвет выглядит искаженным. Но у таких источников света существенное преимущество – они обеспечивают наивысшую светоотдачу.

В более дорогих лампах наноситься трехполосный и пятиполосный люминофор. Он обеспечивает более равномерное распределение излучения в части видимого спектра. Как результат, предметы, от которых он отбивается, выглядят более естественными.

Совет! Чтобы в домашних условиях оценить спектр лампы можно использовать обычные компакт-диски. На источник света следует посмотреть в отражении диска. В дифракционной линии удастся рассмотреть спектральные линии люминофора.

Проверка элементов лампы

Если после включения светильника лампочка работает неправильно, необходимо выяснить причину такого поведения. Перед тем как приступить к ремонту требуется убедиться, что причина неисправности именно в светильнике.

Проверяем присутствие напряжение и работоспособность выключателя. Это легко сделать, имея пробник наличия напряжения в электрической сети. Когда точно станет известно, что проблема в источнике света, в первую очередь потребуется выяснить какие элементы нуждаются в ремонте. Это может быть как сама колба, так и пусковое устройство.

Вот перечень основных неисправностей и причин вызвавших их.

  1. Нет никакой реакции на включение. Требуется проверить лампу и дроссель, а также место крепления лампы в патроне.
  2. Лампа не загорается в середине. Неисправен стартер или высоковольтный конденсатор.
  3. Лампа не включается, слышен посторонний звук. Неисправность в дросселе.
  4. Нарушение в оттенке свечения источника. Изменения в люминесцентном слое колбы.
  5. При включении происходит мигание, эффект стробоскопа, запуска нет. Причиной может быть стартер или плохой контакт в патроне.
  6. Устройство светит тускло и в оранжевом спектре. Нарушение герметичности колбы, лампу необходимо как можно быстрей утилизировать.
  7. Края колбы чёрного цвета. Необходимо поменять лампу.

Проще всего можно осуществить проверку путём замены лампы и стартера на заведомо исправные. Проведение такой работы не должно составить труда. В случае если замены нет, придётся проверять исправность с помощью тестера. Если после замены лампа всё так же не работает, то поломка в дросселе.

Проверка дросселя

Первым сигналом, что неисправность в дросселе, будет периодическое моргание света лампы, или визуально можно будет наблюдать за распространением разряда в середине колбы. Для проверки нам понадобится любой мультиметр с функцией прозвонки или измерения сопротивления.

Переключив тестер в режим прозвонки, необходимо дотронутся щупами до выходов обмоток дросселя. Если на экране горит цифра один, или когда стрелочный прибор показывает бесконечность, то обмотка находится в обрыве. Сопротивление исправного дросселя составляет около 40 Ом. В случае отображения нулевого сопротивления или порядка нескольких Ом, делаем вывод, что произошло межвитковое замыкание.

Аналогично можно проверить на короткое замыкание стартер, конденсатор и другие электронные части схемы.

Необходимо отметить, что в случае замены дросселя своими руками необходимо обратить внимание на соответствие мощностей лампы и дросселя

Проверка стартера

При этом используется ручное замыкание контактов через кнопку, т. е. имитация работы пускателя. Сначала замыкается кнопка S1, а далее включаем и через секунду отключаем линию кнопкой S2, т. е. имитируем работу стартера

В этом случае необходимо соблюдать осторожность, так как напряжение на кнопке будет превышать входное сетевое равное 220 в

Проверка люминесцентной лампы

Саму лампу (колбу), можно проверить используя схему подключения без стартера или установкой её в исправный светильник.

В таком виде, схема позволяет использовать обычную лампочку накаливания в качестве ограничителя по току. Проверяемая лампа подключается последовательно с выпрямителем. Так как питание осуществляется с использованием постоянного тока, то это вызывает быстрый износ электродов. Хотя, в таком подключении яркость излучения будет заметно ниже, чем при нормальном включении, всё равно, возможно оценить состояние лампы. Мощность лампочки выбирается от 40 Вт, диоды и конденсаторы берутся с запасом по напряжению.

Используя тестер, можно убедиться в целостности контактной пары в самой колбе. Для этого необходимо замерить сопротивление между её выводами. В рабочем состоянии оно должно составлять порядка нескольких Ом.

Принцип работы и виды изделия

После зажигания ртути, ультрафиолет начинает взаимодействовать с нанесённым на стенки люминофором, что провоцирует его излучать уже видимый спектр света. Таким образом, люминофор исполняет функцию преобразователи, или конвертора, и позволяет нам ощущать уже тот свет, который легко воспринимается человеческим глазом и способен освещать окружающую среду.

Благодаря уникальному свойству стекла не пропускать ультрафиолетовые лучи, оно защищает нас и полностью блокирует выход их в окружающую среду и предохраняет наши глаза от его прямого воздействия, которое губительно.

Но существуют лампы, которые не препятствуют такому излучению. Их изготавливают из увиолевого и кварцевого стекла, такие виды материалов способны пропускать ультрафиолетовые лучи. Как правило, такие лампы используют для очистки и дезинфекции разных приспособлений. В магазине их можно встретить, как бактерицидные они имеют специально обозначение, где это указано.

Принцип работы

Для увеличения тепловой отдачи света, используют лампы малого давления с добавлением амальгамы индия и кадмия либо других подобных элементов. Таким образом, температурный диапазон способен расширяться до шестидесяти градусов, в сравнении со стандартным наполнением лампы, когда температура не более двадцати пяти градусов.

Для таких условий необходимо использовать специальные утеплители и обогреватели. В связи с этим набирают актуальности лампы, не содержащие ртутных паров, которые работают исключительно на низком давлении инертного газа внутри колбы.

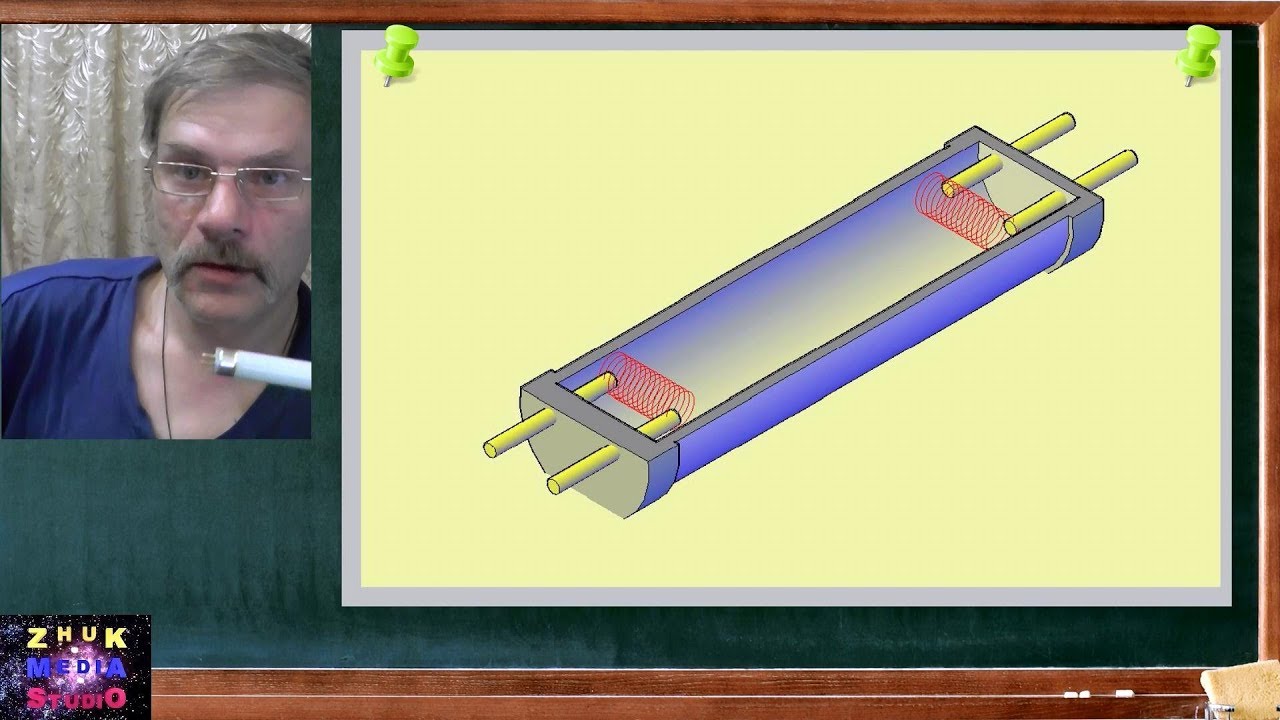

Устройство и принцип работы ламп

Согласно истории люминесцентной лампы, первое осветительное устройство газоразрядного типа было сконструировано в 1856 г. Г. Гейслером. Конструкция приборов усовершенствовалась. Лампы дневного света в массовое коммерческое использование поступили в конце 30 г. XX в.

Конструкция относится к газоразрядным источникам освещения, сконструирована с использованием трубки из стекла, которая с двух сторон запаяна. Изнутри на поверхности лампы нанесен слой специального вещества (люминофора). Устройство излучает рассеивающий свет после подключения к источнику электропитания. Изнутри колбу наполняют аргоном.

Люминесцентное устройство включает:

  • катоды, защищенные эмиттерным слоем;
  • выводные штыри;
  • концевую панель;
  • трубки для отвода инертного газа;
  • ртуть;
  • стеклянную штампованную ножку, дополненную электровводами и т.д.

Принцип функционирования основывается на возникновении электроразряда между электродами после подсоединения к электросети. После взаимодействия разряда с газами инертными и испарениями ртути возникает излучение ультрафиолета, воздействующее на люминофор, преобразующий энергию в световое излучение. Для корректировки оттенков ртутьсодержащих устройств применяются люминофоры с разными химическими компонентами.

Дуговой разряд в колбе создается оксидным самокалящимся катодом, на который воздействует электричество. Для включения ламп ДРЛ, ЛД катоды разогревают посредством пропускания разряда тока. Устройства с холодным катодом запускаются ионным воздействием в тлеющем разряде высокого напряжения.

Для функционирования люминесцентным приборам требуется дополнительный узел (балласт), обеспечивающий работу дросселем и стартером. Балласт регулирует силу разряда и выпускается 2 видов (электромагнитный и электронный).

Электромагнитный балласт является механическим. Устройство относится к бюджетным вариантам, в работе прибор может издавать шум.

Электронные узлы дороже по стоимости, работают бесшумно, оперативно включают систему, компактны.

Как правильно выбрать

Выбирая люминесцентную лампу, необходимо обращать внимание на:

  • температурный режим использования;
  • напряжение;
  • размер;
  • силу светового потока;
  • температуру освещения.

В быту эффективны устройства с резьбовым цоколем и минимальными показателями мерцания.

Рисунок 9

При покупке обратите внимание на размер цоколя. В прихожих нужно сильное освещение, поэтому подбирайте лампы с интенсивным световым потоком

А вот в спальне или гостиной уместны компактные устройства с мягким приглушенным светом

В прихожих нужно сильное освещение, поэтому подбирайте лампы с интенсивным световым потоком. А вот в спальне или гостиной уместны компактные устройства с мягким приглушенным светом.

На кухне лучше использовать многоуровневое освещение, включающее общие и локальные приборы. Желательно подбирать теплые оттенки мощностью не менее 20 Вт.

Будет полезно ознакомиться: Выбор люминесцентных ламп для растений.

Как работает лампа

Принцип работы любой люминесцентной лампы включает в себя подачу напряжения на расположенные внутри колбы электроды. Между электродами возникает тлеющий разряд, который поддерживается находящимся внутри колбы инертным газом или парами ртути.

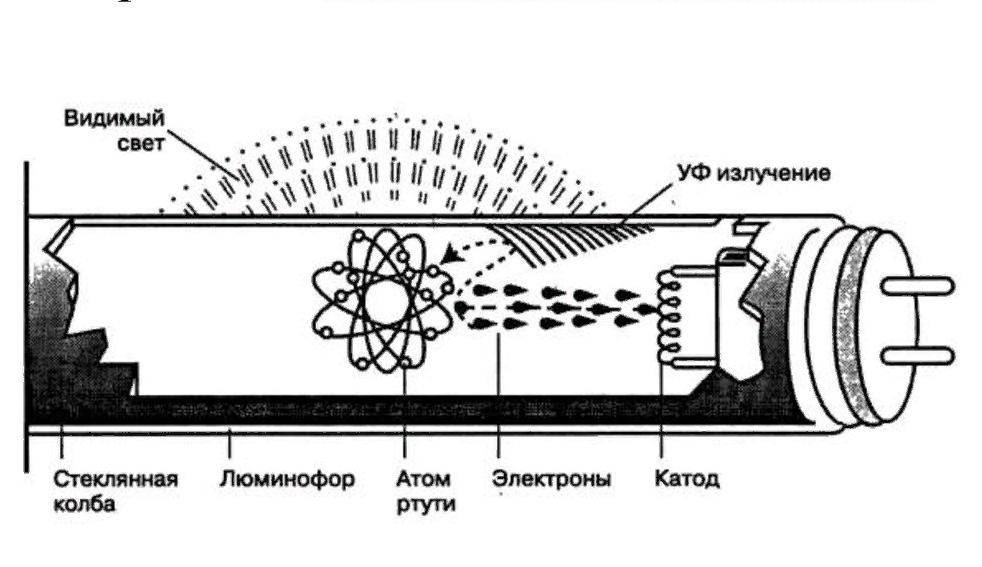

Рисунок 7. Принцип работы

Тлеющий разряд порождает излучение в ультрафиолетовом диапазоне, которое через нанесенный на колбу люминофор превращается в видимый свет нужного оттенка.

Чтобы получить ультрафиолетовое излучение, используются газоразрядные лампы. Обычное стекло ультрафиолет не пропускает, поэтому для изготовления колбы используется специальное кварцевое стекло. Люминофорное покрытие в данном случае отсутствует. Приборы широко используются в соляриях и при обеззараживании помещений.

Основные технические характеристики

При покупке лампочки следует ориентироваться на следующие параметры:

Мощность. Это основная характеристика осветительного, да и любого электроприбора в целом. Двадцативаттная лампочка способна заменить 100-ваттную лампу с вольфрамовой нитью накаливания.

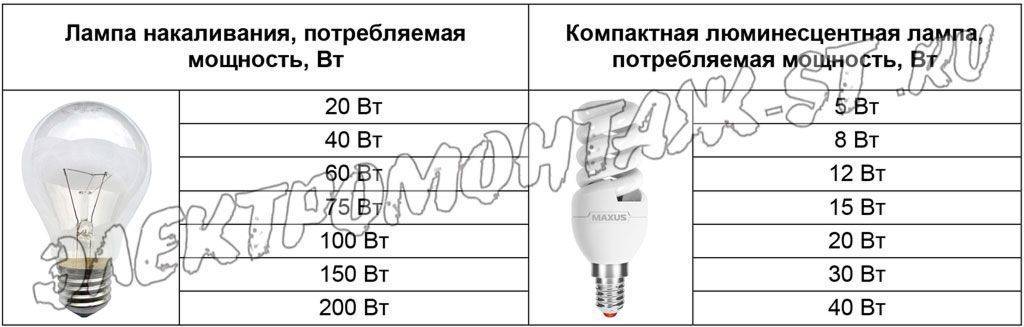

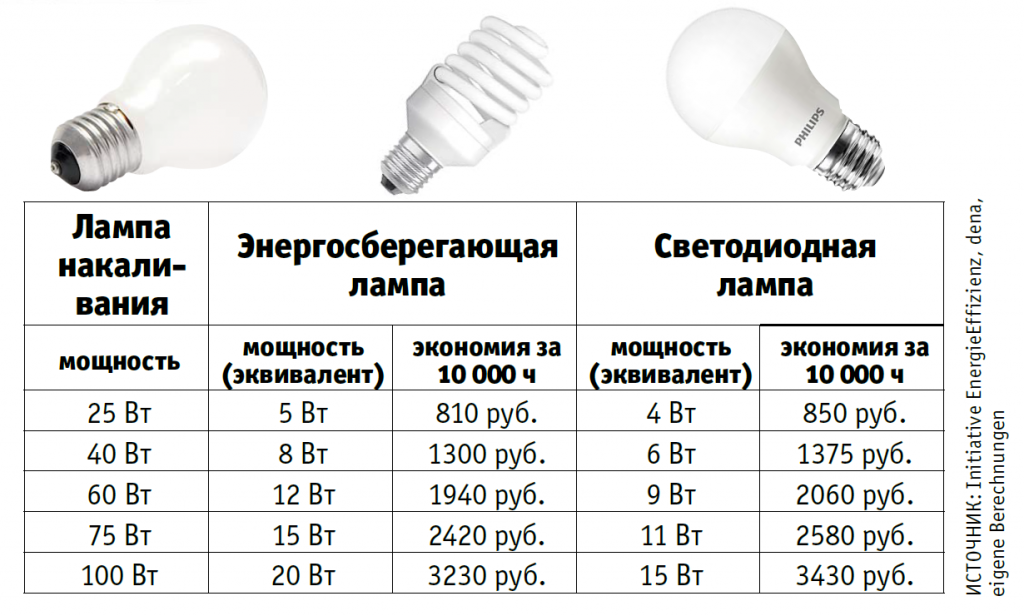

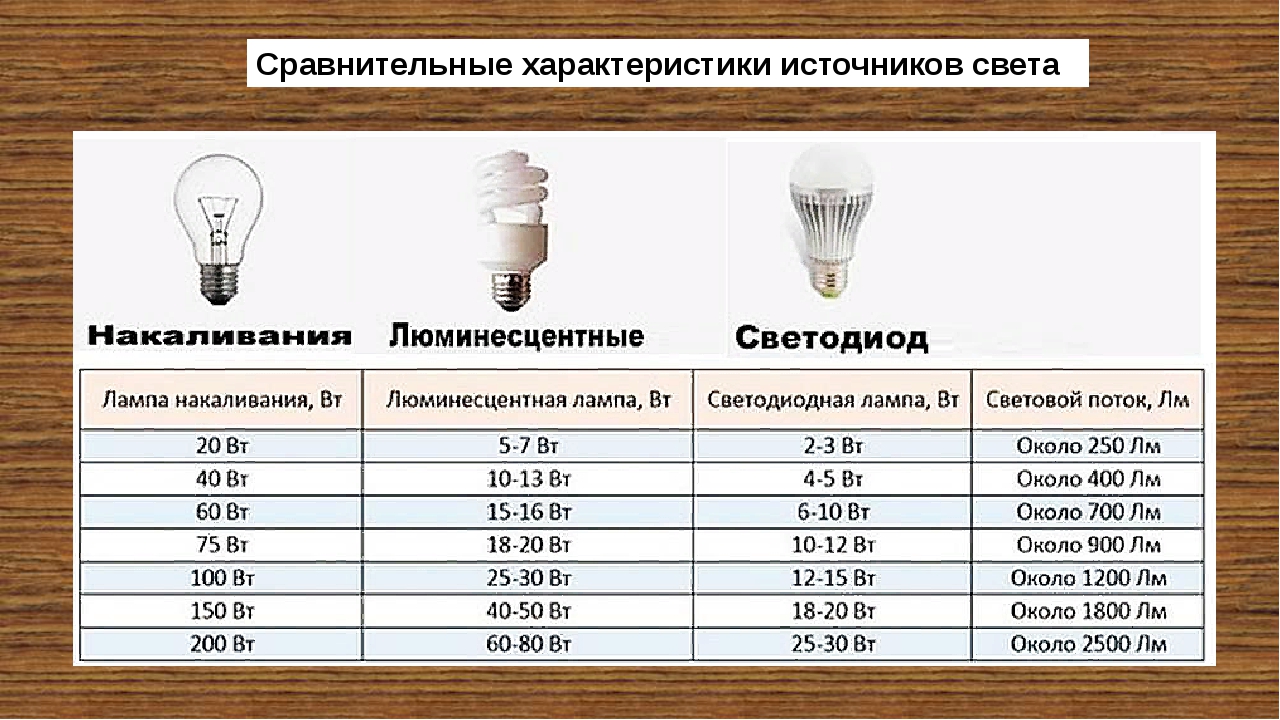

Сравнительные характеристики по мощности

  • Тип цоколя.
    Лампы накаливания имеют традиционный «цоколь Эдисона». Энергосберегающие лампы, соответствующие данному цоколю, имеют обозначение E27.
    Для настенных и настольных ламп, а также маленьких светильничков могут использоваться приборы с цоколем E14 немного меньшего размера.
    Цоколи E40 используются для мощных осветительных приборов, имеющих отличие от ламп накаливания.
  • Цветовая температура.
    Результатом некорректного подбора цветовой температуры лампы может быть раздражение глаз.
    Для офисов и рабочих мест необходимо подбирать светильники с холодным белым и голубым свечением, цветовая температура которых колеблется от 6 000 до 6 500 К.
    Для гостиной комнаты лучше иметь естественный белый свет (около 4 200 К).
    В кухню и спальную комнату лучше приобретать «экономки», имеющие цветовую температуру чуть более 2 700 К. Они излучают мягкий желтый свет и похожи на лампы накаливания.
  • Цена и срок службы.
    Не стоит гнаться за дешевизной, так как есть риск нарваться на дешевую подделку, которая не прослужит и 1 000 часов вместо 6 000.
    При выборе энергоэффективных ламп лучше отдавать предпочтение брендовым лампочкам, которые хорошо зарекомендовали себя на рынке световой индустрии. Это позволит получить дополнительную экономию за счет большего срока службы. Известны фирмы-производители КЛЛ: Osram, Philips, DeLux, Navigator, Camelion, Эра.
    Старожилом на рынке энергоэффективных ламп является компания Philips, которая начала выпуск своей продукции еще в восьмидесятых годах и хорошо зарекомендовала себя. За надежность и прекрасный внешний вид «энергосберегайки» полюбились потребителям.
    Osram специализируется по выпуску ламп с 1985 года. Долгий срок эксплуатации (до 15 000 часов) позволяет с успехом использовать их в разных местах и экономить энергоресурсы.
    Сравнительно недавно появившаяся фирма Navigator (2006 год) снискала уважение потребителей из-за высокой надежности и широкого ассортимента продукции разной формы и назначения, вплоть до декоративных.
    Лампочки Camelion также надежно утвердились на отечественном рынке. Широкий ценовой диапазон позволяет найти своего потребителя с разным уровнем дохода. Есть более дешевые, эконом-варианты, срок службы которых всего 6 000 часов, для классического варианта срок службы достигает 8 000 часов, для эксклюзива – 10 000.
    Энергосберегающие лампы Эра существуют на отечественном рынке с 2008 года. Их широкий ассортимент может заменить любые лампы накаливания разной формы и типа цоколя.

Как правильно подключить

Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.

С дросселем и без него

Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.

А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.

Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.

Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.

А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.

При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.

Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.

Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.

Подключение без использования дросселя

Такой вариант подключения будет более тяжелым, и не подойдет для новичка.

Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.

Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.

Для изделий мощностью 18 ватт необходимо брать следующие элементы:

  • диодный мост GBU405;
  • конденсатор 2NF (до 1 кв)
  • конденсатор 3NF (до 1 кв)
  • люминесцентная лампа 50 Вт

Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.

С электронным балластом

Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.

Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.

Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.

Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.

После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.

В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.

Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.

Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.

Со стартером

Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.

Пошаговое подключение по схеме:

  • параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
  • теперь на контакты необходимо начать подсоединять дроссель;
  • к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.

Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.

Технические особенности КЛЛ

Данный вид ламп подразделяется на три категории:

  1. С трубкой П-образной или Н-образной формы, стартером внутри и внешней пускорегулирующей аппаратурой. (1)
  2. С изогнутой трубкой, встроенными стартером и пускорегулирующей микросхемой. (2)
  3. С трубкой в форме кольца, встроенными стартером и пускорегулирующей аппаратурой. (3)

Указанные виды компактных ламп обладают следующими особенностями:

  1. Напряжение: 5-35 W.
  2. Световой поток:
    • 400-900 Лм (1),
  3. 425-1200 Лм (2),
  4. 700-1450 Лм (2).
  5. Индекс цветопередачи: 60-98 Ra.

Домашнему мастеру не обязательно идти в магазин за приобретениями всех нужных для работ инструментов, многие из них собираются своими руками. Как, например, штроборез — из болгарки. Или сварочный инвертор, при изготовлении которого может понадобится много ранее ненужных деталей.

Классификация

Разновидностей люминесцентных лам существует много, ведь они используются не только для освещения помещений, но и для специфических целей. К примеру, лечебных. Они отличаются по вариантам исполнения, что также влияет на сферу применения.

Варианты исполнения

Изначально такие лампы были исключительно линейными, но с развитием технологий появились и компактные. Оба вида имеют одинаковые свойства, негативные и положительные стороны. Данную группу можно назвать общие, так как, по сути, они отличаются формой колбы и в определенной мере конструкцией.

Линейные лампы

Это ртутная лампа прямого, кольцевого или U-образного исполнения. Такие имеют классификацию по:

  1. Длине.
  2. Диаметру колбы.

При этом чем больше по габаритам лампа, тем она мощнее. Для линейных ламп используется цоколь G13, а диаметр колбы: Т4, Т5, Т8, Т10, Т12. Цифры после «Т» означают диаметр стеклянного элемента, выраженный в дюймах. Указанные выше типоразмеры считаются стандартными.

Основное отличие подобной конфигурации в том, что она имеет вваренные электроды по краям, которые направлены внутрь изделия. Снаружи установлены цоколи с контактными штырьками для подключения ее в цепь.

Линейные лампы преимущественно используют в офисах, торговых центрах, транспорте, других общественных местах. Все потому что они потребляют не больше 15% электроэнергии, если брать за 100% потребления энергию лампочкой накаливания.

Компактные

Компактные классифицируются по:

  • Форме и размеру колбы.
  • Размеру и типу цоколя.

В основном колба в них изогнутая, и «сложена» в виде спирали или в другую форму. За счет этого они и компактны. Использование в бытовых условиях очень удобное и практичное. Ведь можно найти изделие со стандартным цоколем (е27) и устанавливать в любой бытовой светильник без какой-либо его переделки. Кроме того, цоколи бывают: g-11, g23 и другие.

Есть ЛЛ с улучшенной светопередачей. Эта их особенность достигается за счет нанесения нескольких слоев люминофора. Как результат, они качественней ретранслируют цвета. Могут быть как линейного, так и компактного исполнения.

Специальные

Основное отличие их от стандартных люминесцентных ламп дневного света – это спектр излучения. Существуют такие специальные:

  • Лампы дневного света, отвечающие повышенным требованиям по цветопередаче. Используются для типографий, музеев, картинных галерей.
  • Источники света со спектральным излучением близким к солнечному. Часто используются в медицинских целях для проведения светотерапии.
  • Для растений (рассады в том числе) и аквариумов, обозначаются fluora. Для них характерен усиленный спектральный диапазон синего и красного. Он оказывает положительное влияние на фотобиологические процессы. Могут использоваться даже в саду или в собственной теплице.

  • Аквариумные с преобладанием синего спектра и ультрафиолета. Они помогают создать оптимальные условия для роста кораллов. Отдельные виды способны при таком освещении флуоресцировать.
  • Изделия для освещения помещений, в которых содержаться птицы. Их спектр излучения характеризуется присутствием ближнего ультрафиолета. Это способствует созданию оптимальных условий для птиц, очень приближенных к естественным, применять их стараются в домашних условиях в холодное время года, а на фабриках круглогодично.
  • Лампы с разной цветностью: зеленые, синие, фиолетовые, красные, желтые и др. Активно используются для создания световых эффектов, к примеру, в ночных клубах и других развлекательных заведениях. Достигается световой эффект за счет окрашивания колбы или покрытия ее специальным составом люминофора изнутри. Подобные цветные лампы розового оттенка активно используются для подсветки мясных витрин в магазинах. Они делают мясо привлекательным для глаз, а значит, покупатель с большей вероятностью его купит.
  • Лампы для соляриев. Еще одно направление среди специальных люминесцентных осветительных элементов.
  • УФ лампы из черного стекла, переносные. Используются в сфере лабораторных исследований.
  • Лампы для стерилизации и озонирования – ртутно-кварцевые и бактерицидные, гигиенические.

Важно! Разные типы ЛЛ специального назначения активно используются в механике, текстильном, пищевом производстве, криминалистике, сельскохозяйственной сфере

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
