Лазерный уровень – Как им пользоваться и почему без него не обойтись? Советы

Для чего предназначен нивелир

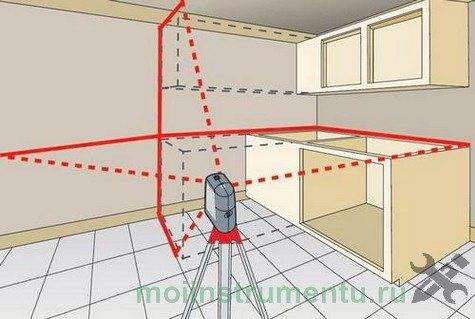

Если кто не знает, то нивелир — это синоним лазерного уровня. В материале речь именно о лазерном нивелире, так как есть еще оптические устройства. Сам инструмент предназначен для реализации таких задач:

• Выравнивание стен
• Укладка плитки и кафеля на стены и пол
• Установка окон и межкомнатных дверей
• Повесить картину, полочку или мебель на стену ровно
• Выровнять розетки и выключатели, монтируемые на стене

Применение лазерного уровня достаточно широкое, и востребован он не только среди строителей и мастеров. Если запланирован ремонт в доме или квартире, то без такого инструмента будет сложно обшить стены гипсокартоном или ровно их оштукатурить. Если говорить научным языком, то нивелиром называется прибор, который выявляет и фиксирует точное расположение разных предметов по высоте. Главная задача заключается в том, чтобы измерить разницу высоты между отметками будущего сооружения.

Для чего нужен лазерный уровень, многие строители со стажем не понимают, пока не попробуют инструмент в действии. Ведь альтернативный вариант выравнивания поверхностей, которым пользуются не только домашние мастера, но и специалисты со стажем — это водный уровень. Однако такой инструмент имеет большие погрешности, а также требует больших затрат времени, чтобы отбить плоскость на поверхности. У нивелира таких недостатков нет, поэтому он просто необходим тем, кто строит, ремонтирует, укладывает плитку и прокладывает коммуникации.

Это интересно! Недостаток нивелиров заключается в их высокой стоимости, только такие финансовые затраты очень быстро окупаются, например, высококачественным и быстрым выполнением ремонта или строительства дома.

Как выбрать

Многие решают выбрать лазерный уровень для выполнения строительных, ремонтных работ. Многообразие моделей, различны типы, сделали это устройство вполне доступным по стоимости, и потребителю остается только решить, какой именно ему выбрать.

Дальность

При выборе прибора, важно определиться с дальностью измерения – от 3 до 200 метров. Уровни с небольшими параметрами применяются для разметок в маленьких помещениях

Такие устройства не используют на крупных стройках, так как их нужно часто переставлять. Приборы с высокой точностью не смогут показать весь свой потенциал в крохотных комнатах, так что переплачивать за него не стоит

Уровни с небольшими параметрами применяются для разметок в маленьких помещениях. Такие устройства не используют на крупных стройках, так как их нужно часто переставлять. Приборы с высокой точностью не смогут показать весь свой потенциал в крохотных комнатах, так что переплачивать за него не стоит.

Исходя из этого, при выборе уровня придерживают следующих правил:

1. Для работ внутри небольших помещений (квартиры), достаточно запаса в 10 м.
2. При работах в пентхаусах, где комнаты больше 10 метров в длину, применят приборы с дальностью измерения 20-30 м.
3. Для ремонта залов, используют нивелиры на 40-80 метров. Более крупные площади требуют применения уровней с дальностью луча 100 и более метров.

Особенности выравнивания

Существуют следующие типы выравнивания прибора:

1. Ручной.
2. Автоматический.

При ручном выравнивании применяют пузырьковый уровень. Он определяет точность расположения лазерного прибора. После выравнивания, ножки фиксируются.

У автоматического типа излучатель располагается в специальной жидкости, которая всегда сохраняет ровное горизонтальное положение относительно уровня земли. Такие модели упрощают работу с ними: прибор размещается на поверхности и жидкость сама корректирует точность.

Цвет луча

При выборе устройства обратите внимание на цвет луча. В продаже есть приборы с зеленым и красным свечением

Первый вариант лучше воспринимается глазом, а второй – хуже, хотя красные диоды светят ярче.

При работе со светлой поверхностью, оба типа видны отчетливо. Если же лазер планируется приобретать для выполнения лакокрасочных работ или поклейки обоев, то опытные строители рекомендуют иметь оба типа. Это связано с тем, что зеленый луч не видно на обоях зеленого цвета. Аналогично происходит с красным цветом.

При выполнении работ на открытом пространстве, рекомендуется применять только зеленый уровень. Он хорошо воспринимается глазом. Красный свет практически не различим при ярком солнечном свете.

Количество лучей

Разные модели обладают способностью генерировать различное количество лучей. С одним лучом работают при необходимости создания прямой линии под полки или розетки. Два луча используются там, где нужно создавать прямые углы. Четыре луча охватывают большую плоскость, что удобно для выравнивания пола, потолка, натяжки.

Питание

Есть три типа питания:

• Батарейки — обеспечивает 10 часов непрерывных работ. Для дома вполне сойдет.
• Аккумулятор — используется в профессиональных моделях. Периодически придется ставить устройство на зарядку.
• Адаптер — такой тип работает непосредственно от сети.

Вес

Разные модели и виды имеют разный вес. Не тяжелые, до килограмма можно крепить на стену. Больше 1 кг. ставятся на пол. Профессиональные модели можно установить на штатив.

Соответственно, чем тяжелее модель тем она прочнее. Это напрямую связано с материалом из которого сделан уровень.

Для квартирных работ подойдет «лазер» весом до 500 г. В больших помещениях уровень будет весить уже под килограмм. На стройках применяются модели весом 4-5 кг.

Блокировка выравнивания

Такая  небольшая, но полезная функция существует в моделях с автоматическим выравниванием. Она позволяет фиксировать уровень, не давая устройству отключаться или мигать, при изменении градуса наклона.

Функция полезна для разметки под углом.

Решение проблем с дневным и солнечным светом

Рано или поздно у каждого пользователя лазерного уровня, возникает необходимость провести разметку на улице, это может быть любое строительство на приусадебном участке, в ландшафтном дизайне земельного участка или при строительстве гаража.

И вот в час “Х” Вы включаете прибор на улице в дневное время, и с досадой обнаруживаете, что луча совершенно не видно уже на 5 метрах, при чём абсолютно не важно, дорогие это или дешёвые лазерные уровни. Да увы, солнечный дневной свет самый губительный для лазера этого класса, но есть несколько выходов из данной ситуации, смотрите их ниже

В этом случае Вам несомненно поможет приёмник лазерного луча! У большинства лазерных нивелиров есть клавиша, которая переводит прибор в специальный пульсирующий режим, при котором линии начинаю гореть на порядок тусклее. Именно эта функция позволяет работать с лазерным нивелиром на улице при любой степени освещённости.

Приёмник лазерного излучения – это отдельный не большой прибор, они бывают разного размера, дизайна, с ЖК дисплеем и без. Приёмники лазерного излучения практически не поставляются в комплекте с лазерными уровнями, и приобретаются отдельно.

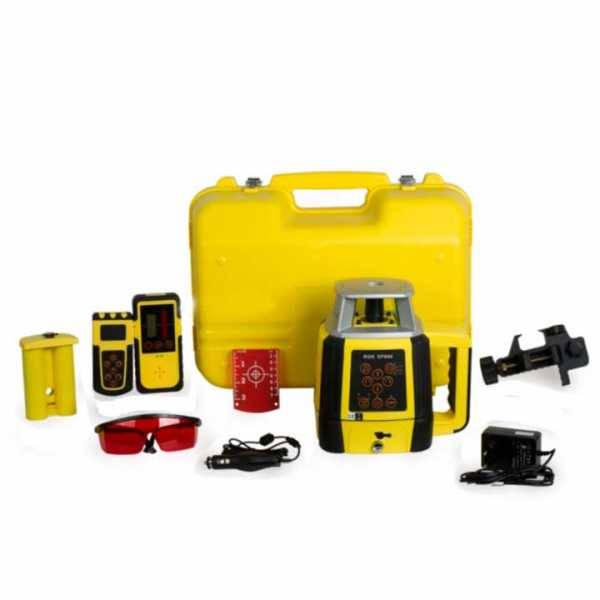

Приёмники идут в комплекте практически с каждым ротационным лазерным нивелиром, это нивелиры предназначенные для работы на большие расстояния до 1000 метров! Приёмник лазерного излучения имеет специальный встроенный фотоэлемент, который улавливает лазерный луч и показывает его местоположение визуальным и звуковым сигналом, в тот момент, когда луча человеческим глазом не видно. Диапазон работы с приёмником у каждого лазерного нивелира (имеющего данную функцию) разный, но минимум начинается от 30 метров! Смотрите технические характеристики в обзорах приборов.

Но есть и другие способы помимо непосредственно самого детектора, которые позволят поработать днём на улице с лазерным нивелиром. Полноценной альтернативой приёмнику можно назвать не все способы, но есть один действительно очень схожий и доступный вариант. Давайте рассмотрим каждый из методов по подробнее.

1. Способ

Это использовать какой-нибудь предмет с отражающей поверхностью, лучше всего подходит простая металлическая линейка. Если её повернуть под определённым углом, то лазерная линия будет хорошо видна.

2. Второй вариант подходит только тем, у кого приборы имеют дополнительные лазерные точки, к примеру, как у недорогого китайского нивелира (на фото точка именно этой модели). Дело в том, что концентрация пучка в точке намного больше, чем в линии, поэтому лазерную точку отчётливо видно днём на улице на расстоянии до 15 метров в одну сторону.

3. Способ подходит всем, с любой моделью нивелира. Как вы наверное уже догадались, это разметка в тёмное время суток, и чем темнее это время, тем дальше будет виден лазерный луч.

Поэтому, если Вы задумались или собрались приобрести лазерный уровень, рекомендую перед покупкой сразу определить для себя, потребуется ли производить какие-либо работы на улице при дневном освещении, исходя из этого рассматривать нивелир с функцией или без функции “работы с приёмником”.

4. Самый интересный метод определения местоположения лазерного луча на больших расстояниях. Причём разметку можно делать на гораздо большем расстоянии, чем с приёмником, если таковой режим в Вашем нивелире есть.

Да, надо отметить, что этот способ работает абсолютно с каждым лазерным построителем плоскостей, не важно есть у него режим работы с приёмником или нет!

Итак, чтобы произвести разметку на улице, к примеру на 100 метрах нам понадобится простой сотовый телефон с фронтальной камерой, который на сегодняшний день есть практически у каждого.

Далее для обнаружения лазерной линии включаем фронтальную камеру телефона и начинаем сканировать участок, где предположительно проходит линия. При точном попадании лазерного луча на фронтальную камеру, на экране телефона будет видна яркая точка, которая при небольшом смещении телефона вверх или вниз будет угасать.

В тот момент, когда на экране свечение точки будет самым ярким, мы и делаем отметку ровно на против глазка камеры.

Таким образом Вы получаете разметку с минимальной погрешностью, с таким же принципом работы, как и лазерный приёмник.

Для лучшего представления метода, рекомендуем посмотреть следующие видео:

Рейтинг лазерных построителей

В основу рейтинга обычно ложатся характеристики изделий. С лазерными уровнями исключений нет

На что надо обратить внимание, выбирая этот прибор:

• в каком температурном диапазоне он может работать корректно;
• дальность излучения;
• точность;
• сколько направлений он может отбивать;
• тип крепежа;
• функциональность: самовыравнивающиеся, самоотключающиеся и так далее.

Итак, переходим к рейтингу лазерных нивелиров.

DEKO Laser Level

Китайский инструмент, недорогой с двумя пересекающимися под прямым углом линиями. Крепление производится на присоски, можно повесить на гвоздь или саморез. Питание – три батарейки АА. Характеристики:

• дальность 10 м;
• точность, она же погрешность 0,3 мм;
• рабочий температурный диапазон от +5С до +40С;
• вращение на 90°;
• это несамовыравнивающаяся модель.

Видео описание

В видео показан китайский лазерный уровень марки Laser Level:

Ермак 659-022

Хотя этот прибор имеет русское название, выпускается он в Китае. Сразу перейдём к характеристикам:

• количество линий – 2;
• дальность лучей – 10 м;
• погрешность – 0,5 мм;
• температура от +5С до +40С;
• угол развёртки: по горизонтали – 100°, по вертикали 120°;
• самовыравнивание в пределах 4°.

Видео описание

В видео показан лазерный построитель марки Ермак:

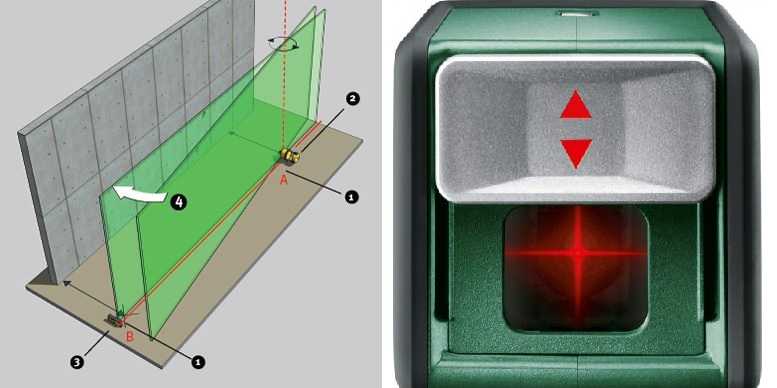

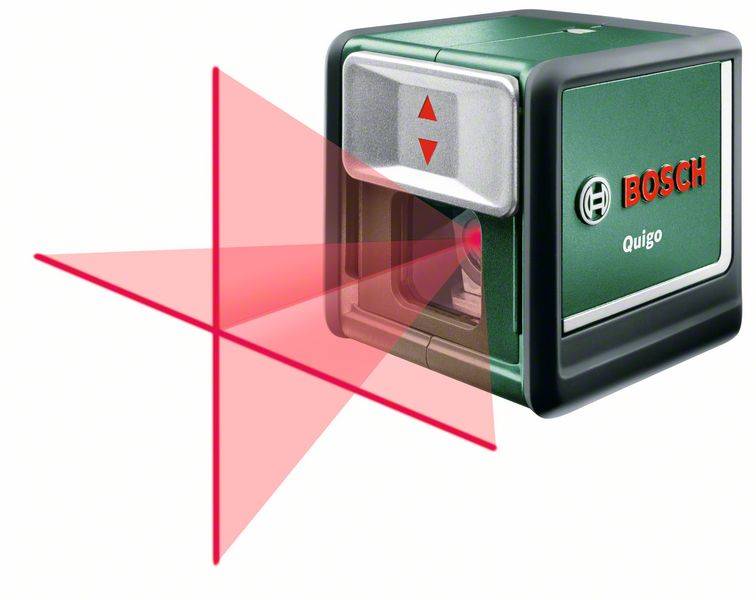

Bosch Quigo II

Немецкое качество всегда было на высоте. И этот маленький прибор превзошёл все ожидания. Он на самом деле имеет небольшие размеры – это куб с длиной стороны 6,5 см и массой всего лишь 250 г. Его так и называют – карманный нивелир.

Для крепления используется универсальная резьба, которая подходит под все известные штативы. Работает от двух батареек ААА, что гарантирует длительную работу. Но у этого нивелира есть и недостатки, в основе которых лежит его размер. Это низкая точность и невозможность отключения одной из двух пересекающихся линий, то есть при включении будут всегда светить два луча.

И характеристики:

• дальность свечения – 7 м;
• погрешность – 0,8 мм;
• температурный диапазон от +5С до +35С;
• угол развёртки и по горизонтали, и по вертикали одинаков – 60°;
• самовыравнивание – 4°.

Видео описание

В видео показано, как можно работать лазерным уровнем марки Bosch Quigo II:

Рейтинг лучший недорогих лазерных уровней можно продолжать, потому что рынок заполонён огромным ассортиментом от большого количества производителей. Наша же задача состояла в том, чтобы показать возможности именно недорогих моделей, которые сегодня популярны среди домашних мастеров

А также акцентировать ваше внимание на тех показателях, которые формируют качество инструмента

Итак, мы с амии разобрались в теме – как правильно использовать лазерный уровень, если стоит задача провести какие-то строительные операции частном доме. Как показывает практика, работать с этим инструментом одно удовольствие. Он сокращает время, делает работу простой, а наносимые на плоскости линии точны.

Вспомогательные опции лазерных уровней

Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:

1. Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины
2. Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров
3. Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
4. Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу

Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению  пользования лазерными нивелирами.

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие» модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же.
На магниты. В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь.
Тип крепления влияет на удобство эксплуатации
На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир.
На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

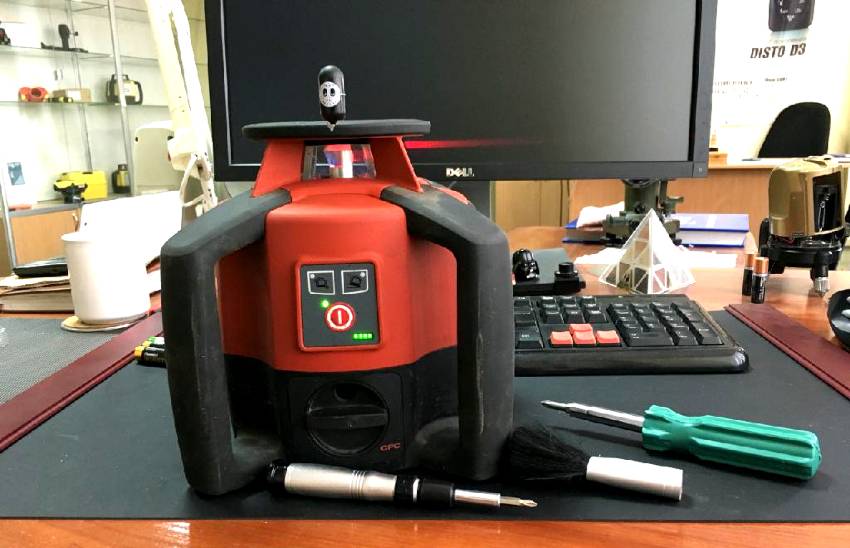

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Для чего нужен лазерный уровень

Видео о том, как правильно пользоваться лазерным уровнем, показывают, что больше всего применение прибора востребовано в строительстве.

При возведении зданий требуется за короткий отрезок времени выполнять объемные работы по нанесению разметки с высокой точностью. Но применяют прибор также и в домашнем ремонте. Он оказывается полезен:

• при укладке фундамента и заливке бетонной стяжки;
• при сборке и сварке металлоконструкций, установке стен и перегородок;
• при монтаже облицовочных панелей, окон и дверей;
• при составлении планировок в помещении;
• при сборке и подвешивании мебели;
• при поклейке обоев и укладке плитки;
• при нанесении размерной разметки на стены и пол.

Лучшие линейные лазерные уровни

В этой категории лидируют устройства от немецкого производителя Bosch, модель GLL 3-80 P, способная делать проекции трех полноценных плоскостей и китайского ADA – устройства 6D Servoliner и 3D Liner 4V, незначительно отличающиеся друг от друга по функционалу. В некотором смысле можно говорить про идентичность качества всех этих приборов, так как производственные мощности немецкого бренда также находятся в Поднебесной.

ADA 6D Servoliner	Bosch GLL 3-80 P	ADA 3D Liner 4V
Тип выравнивания	автоматическое	автоматическое	автоматическое
Отключение выравнивания
Угол самовыравнивания, град.	+/- 3,5	+/- 4	+/- 3
Дальность измерения с приемником / без приемника, м	50/10	80/40	70/40
Резьба под штатив, дюйм	5/8	1/4 и 5/8	5/8
Количество батареек, шт.	4	4	3
Цвет луча	красный	красный	красный
Точность, мм/м	+/- 0,1	+/- 0,2	+/- 0,2
Направление лучей	горизонталь / вертикаль /вертикаль / вниз	горизонталь / вертикаль / вертикаль	горизонталь / вертикаль / вертикаль / вниз
Количество лучей	9	3	6
Класс лазера	2	2	2
Длина волны, нм	635	640	635
Время работы на одном заряде, ч	10	18	8

ADA 6D Servoliner

Самовыравнивающийся лазерный нивелир, спроектированный для работ в помещении и на улице. Лучший лазерный уровень в линейке своего производителя – он выдает 9 лучей, 4 из которых которые образуют горизонтальную плоскость на 360°, 4 показывают две плоскости по вертикали, в месте пересечения показывающие зенит, и точку отвеса – надир. Самовыравнивание реализовано не маятниковым способом, а посредством сервоприводов, которые выставляют плоскости при погрешности установки прибора в 3,5°. При необходимости построить наклонные плоскости, функция автовыравнивания отключается.

+ Плюсы ADA 6D Servoliner

1. высокая точность построения плоскостей;
2. максимальное количество линий;
3. качественный механизм автоподстройки;
4. ручная регулировка позволяет выставить крест точно на нужной точке;
5. возможность работы от розетки.

– Минусы ADA 6D Servoliner

1. заявленный производителем срок работы от батареек составляет 10 часов, а по факту пользователи отмечают только 3-6 часов.
2. короткий шнур «родного» зарядного устройства.

Bosch GLL 3-80 P

Инструмент, позволяющий строить 3 полностью замкнутые плоскости. Одна по горизонтали и две вертикальные, под прямым углом друг к другу. Дальность работы составляет до 40 метров без приемника, а с ним увеличивается вдвое – до 80. Прибор оснащен функцией автовыравнивания плоскостей, компенсирующую неправильную установку в пределах +/- 4°. В случае необходимости эту опцию можно отключить. Расположение лазеров позволяет строить эталонные плоскости практически вплотную к существующим. Зенит и надир показываются не точкой, а перекрестьем линий сверху и снизу.

+ Плюсы Bosch GLL 3-80 P

1. построение трех замкнутых плоскостей;
2. возможность отключать и включать любую плоскость по мере необходимости;
3. небольшие размеры и вес – компактность;
4. возможность построить плоскость в 1,5-2 см от стены или потолка.

– Минусы Bosch GLL 3-80 P

1. нет крепежей с намагничиванием – прибор необходимо устанавливать на дополнительную подставку;
2. если сбивается настройка, то даже после автовыравнивания звуковой сигнал надо отключать вручную;
3. все три лазера находятся на разных основаниях и осях – потенциально это высокий риск раскалибровки.

ADA 3D Liner 4V

Шестилучевой построитель плоскостей позволяет одновременно выводить проекцию двух вертикальных плоскостей, линии которых пересекаются в зените, одной горизонтальной, захватывающей противоположную и часть боковых стен, а также показывает точку отвеса (надир).

Угол самовыравнивания составляет +/- 3° – если прибор не в состоянии самостоятельно откалиброваться, то луч лазера начинает мигать и подается звуковой сигнал. Также сигнал срабатывает при долгом простое устройства – если забыли его выключить, то это экономит заряд батареек. Прибор оснащен встроенной треногой и пузырьковым уровнем, которые позволяют легко сделать его предварительную установку на поверхность.

+ Плюсы ADA 3D Liner 4V

1. точность построения плоскостей благодаря закреплению лазеров на одном основании;
2. яркие лучи, линии с расстоянием не утолщаются;
3. небольшой вес – 900 грамм.

– Минусы ADA 3D Liner 4V

1. не работает от розетки – желательно докупить дополнительный комплект аккумуляторов про запас;
2. не получается включать каждую линию отдельно;
3. горизонт только 160°
4. если нужен приемник луча, то его надо докупать отдельно;
5. функция автовыравнивания не отключается.

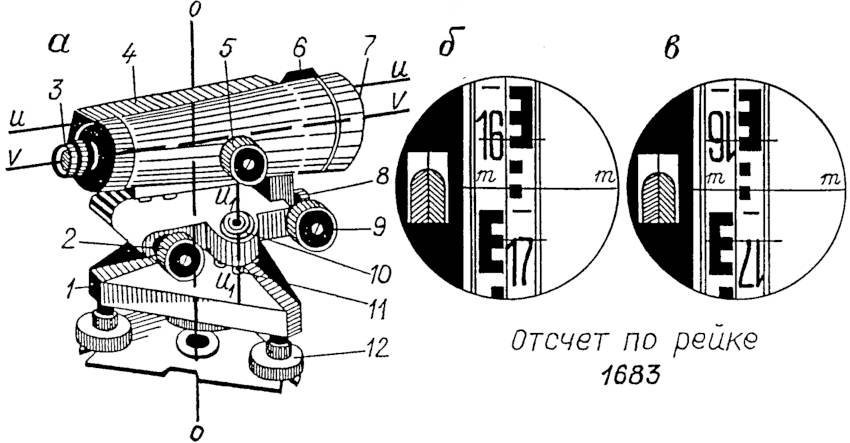

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.
