Ленточный фундамент под баню, как сделать: все этапы работ

Размеры

Для расчетов придется провести трудоемкую работу, но это необходимо, чтобы баня простояла долго, и постройка была надежной.

Внимание! Гораздо лучше немного переплатить, и сделать основание с запасом прочности, чем переделывать его уже под построенной баней (это может стоить в разы дороже, чем первоначальная стоимость работ).

Размер ленточного фундамента бани- это его линейная длина, а также сечение.
Начинать расчет нужно с вычисления веса будущего основания постройки, если оно будет ленточным, значит тип грунта уже определен, и нужно вычислить степень сезонного промерзания.

Вот некоторые данные:

Москва и Тверь	140 см
Курган, Омск, Тобольск	200-220 см
Саратов, Вологда, Самара	150-160 см
Волгоград, Курск, Псков	100-120 см
Киев, Минск, Ростов-на-Дону	90 см
Севастополь, Одесса	70 см

В расчет берется глубина, исходя из указанных выше данных.

Непучинистая (песчаная) почва требует глубины не менее полуметра в любом случае.

Глубина основания при пучинистых грунтах

Глубина фундамента	Расстояние до грунтовых вод зимой	Виды несущих грунтов
0,5 метров	Более 2 м чем глубина промерзания	Суглинок
Не меньше чем глубина промерзания	Менее глубины промерзания	Глина
Не менее 0,7 метров	Не менее 2 м от глубины промерзания	Супесь (глина/песок – 70/30)

Внимание! Основание необходимо под все несущие стены.

Ширина фундамента в см в зависимости от типа материала стен

Материал	Стена до 3 метров	Стена длиннее 3 метров
Бетон монолитный	40	45
Кирпич глиняный, керамический	60	70
ЖБИ блоки	40	45
Бутовый фундамент	50	60

Пример расчета:

Приведем пример расчета ленточной основы из бетона: Если Вы хотите сделать ленточный фундамент под баню 6х4 своими руками, ее общая длина будет 24 м (с одной перегородкой посередине).

Теперь нужно посчитать объем, исходя из сечения ленты — если ее общая высота будет 1,5 метра, а ширина 40 сантиметров, то, перемножив, получаем требуемый объем- 14,4 м3 — по формуле (6+6+4+4+4)*1,5*0,4.

Если же Вам нужен ленточный фундамент для бани 6х6, общая высота которого будет 1 м, а ширина 0,5м, то понадобится 6+6+6+6+6 (с 1 перегородкой) * 1 * 0,5 = 15 м3 бетона.

Общий вес бани — это совокупность веса всей конструкции без фундамента, веса снежного покрова зимой на крыше и нагрузкой, которая состоит из всех предметов мебели, оборудования и людей в помещении.

Важно! При устройстве ленточного фундамента бани необходимо учитывать нагрузку на него. Чем больше весит строение, тем она выше, и тем глубже и шире должно быть основание.

Подготовка и расчёт

Для начала необходимо начертить схему участка с соблюдением масштаба, обозначить участок под устройство бани и провести к нему коммуникации. Местонахождение строения во многом зависит от устройства слива. При подключении спуска воды к центральной канализации баню можно расположить на любом месте дачного участка. Если слив обособлен, то здание лучше разместить в отдалении от водоемов.

Предбанную территорию необходимо отгородить от посторонних – на участке нужен забор. Строение можно окружить живой изгородью. Все дополнительные насаждения или пристройки также отмечаются на плане местности.

Работа начинается со срезания верхнего слоя почвы. Далее участок необходимо разровнять. Это можно сделать с помощью специальной техники. Следует избегать перепадов высот – это усложнит разметку и сделает невозможным равномерную укладку фундамента. Разметка производится на основании проекта на бумаге, поэтому от точности изображения местности зависит дальнейшее устройство основания.

Внешний периметр фундамента размечается при помощи рулетки и строительного угла. Крайние точки отмечаются колышками, через которые натягивается шнур. Необходимо проверять перпендикулярность углов на каждом этапе разметки. Для проверки точности размещения отметок проводят замеры диагоналей строения. Если здание прямоугольное или квадратное, то диагональные измерения будут равны.

Для точности размещения колышек необходимо воспользоваться специальной геодезической техникой – теодолитом или нивелиром. Следует несколько раз проверить длину каждой стороны и градусную меру углов. Натянутый трос является уровнем высоты будущего основания. После обозначения контура здания производят разбивку площади.

При устройстве свай колышками отмечают местоположение будущих скважин. Их количество зависит от площади бани. Шаг выработок не должен превышать двух метров. Сваи также необходимо располагать в местах сопряжения несущей стены с перегородками. Если этажность будущего здания достигнет два и более этажа, то расстояние между опорами необходимо уменьшить. Плотный грунт позволяет сократить количество свай, а сыпучий наоборот. Глубина скважины зависит от типа грунта: в пучинистой почве сваю необходимо опустить на 30-50 сантиметров ниже.

Монолитный фундамент можно заливать без предварительных расчетов – оптимальная толщина основания должна достигать 25 сантиметров. Уменьшение стяжки может потребовать дополнительного усиления арматурой. При толщине фундамента тридцать сантиметров и более получается крепкая конструкция, но такое строительство нельзя назвать экономным. Подложку из песка и гравия принято засыпать слоями, не превышающими десяти сантиметров по толщине.

Плита утеплителя не должна превышать десяти сантиметров. Бетонному основанию также необходим каркас из арматуры. Согласно нормативным документам, для надежного строительства арматура не должна составлять менее 0,3 процентов от общей массы конструкции. Размеры прутьев можно подсчитать собственноручно исходя из площади сечения плиты. Для экономии времени мастера советуют установить в два яруса каркаса из прутьев 12-13 миллиметров в диаметре.

Монтаж монолитного ленточного фундамента

Устройство ленточного фундамента включает в себя несколько шагов, которые можно выполнить самостоятельно, соблюдая инструкцию:

Изготовление опалубки

Опалубка изготавливается из обрезных досок толщиной 4-5 см на протяжении всей траншеи таким образом, чтобы она возвышалась над уровнем земли на 35 см, не до конца забивая гвозди.  Для дополнительной надежности ее подпирают снаружи брусками. На этом же этапе прокладываются коммуникационные трубы для слива воды, если предусматривается канализация. Внутреннюю сторону опалубки изолируют с помощью рубероида.

Армирование

Пруты для армирования располагают на расстоянии 150 см друг от друга в пару рядов по всему периметру траншеи с отступом в 50 мм от краев опалубку. Высота прутьев должна быть меньше на 55 мм высоты фундамента.

Далее пруты укладывают горизонтально и фиксируют к вертикальным опорам с помощью вязальной проволоки. Для максимальной надежности предпочтение стоит отдать прутьям диаметром 1,2 см.

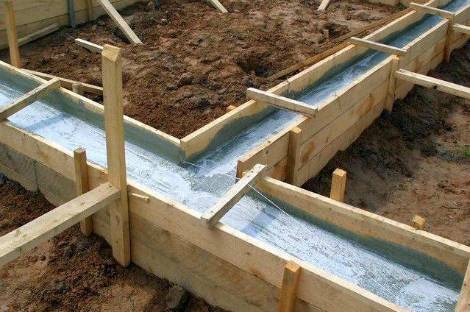

Заливка раствора

Замес раствора для заливки можно сделать двумя способами:

1. Смешать 2 части цемента с 1 частью песка. В этом случае раствор получается очень прочным, но отличается высокой скоростью застывания. Это не очень удобно, если монтаж выполняется в одиночку;
2. Во втором варианте раствор состоит из 1 части цемента, 3 частей песка и 5 частей щебня. Такая смесь имеет более низкую скорость застывания и уступает по показателям прочности.

При изготовлении бетонного раствора, сначала смешиваются сухие компоненты, а затем добавляется вода и пластификатор, при работе в холодное время года. Схема заливки:

• При мелкозаглубленном фундаменте смесь заливается единовременно, в ином случае процесс выполняется послойно, тщательно утрамбовывая каждый из них вибратором. Минимальная толщина каждого слоя -30 см;
• Чтобы избежать расслойки фундамента, раствор наливается с полуметровой высоты;
• По окончании процесса верхний слой следует тщательно разровнять и проколоть по периметру, выпустив остатки воздуха.

Готовую конструкцию оставляют до полного застывания раствора.

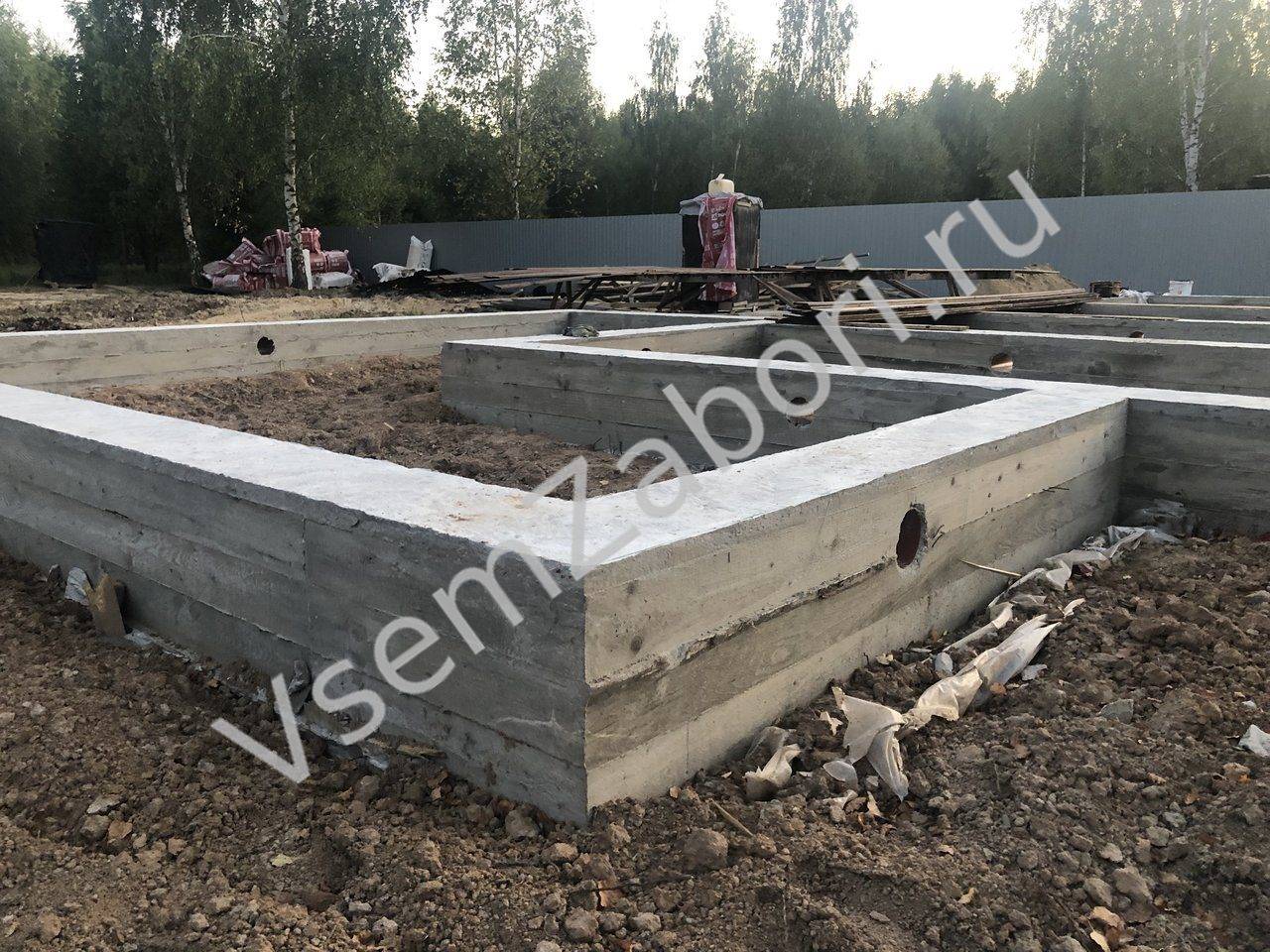

Завершающий этап

Спустя неделю после заливки можно демонтировать опалубку. Согласно технологии в летнее время во время сушки фундамент необходимо опрыскивать водой несколько раз в день, а при сырой погоде – накрывать полиэтиленовой пленкой.

Видео: Фундамент для бани своими руками

Заливка своими руками

Процесс заливки бетона — ответственная операция, требующая аккуратности и понимания некоторых тонкостей. Прежде всего, необходимо учитывать вес материала. Если лить с высоты, то появится риск разрушить опалубку или арматурный каркас.

Чтобы создать оптимальный режим заливки, следует изготовить лоток, по которому смесь будет направляться в траншею. Это позволит создать равномерный режим подачи бетона и максимально исключит резкие изменения нагрузки.

Самостоятельное изготовление и заливка — вариант нежелательный, так как производительность очень низкая и процесс идет медленно. Это создает слоистую структуру ленты, снижает ее прочность и несущую способность.

Настоятельно рекомендуется использовать готовый материал и заливать его с нескольких точек. Рассчитывать на то, что смесь растечется по всей длине опалубки, не следует. Надо заранее подготовить несколько точек подъезда миксера к траншее, предусмотреть возможность установки лотка и заливать равномерными порциями с разных точек.

Только так можно создать монолитную отливку с одинаковыми прочностными характеристиками в каждой точке.

Устройство фундамента для бани

Выбор типа основания для бани зависит от особенности почвы. В грунте снимают верхний слой и проводят визуальный и тактильный анализ:

• при обнаружении лесной, садовой или болотной почвы выбирают ленточный фундамент;
• присутствие в земле глины или песка крупной фракции определяет выбор основы на сваях;
• присутствие в грунте мелкозернистого песка и скалистых пород допускает возведение фундамента столбчатого или ленточного типа.

Выбор типа основы, помимо состава почвы, определяется материалом, из которого будут возводиться стены бани. Бревенчатые стены бани укладываются на столбчатый фундамент, кирпичные или из деревянных брусьев – на ленточное основание.

Фундамент укладывают на песчано-гравийную подушку, укрепляют арматурой, покрывают гидроизоляционным слоем

Этапы возведения ленточного фундамента:

1. Выполняют расчистку, выравнивание и разметку участка. Углубляют основание на 50 см. Подсыпают послойно песок и щебень.
2. Монтируют опалубку из фанеры или досок для заливки бетоном.
3. Укрепляют опалубку подкосом.
4. Устанавливают внутрь укрепление для бетона из арматуры.
5. Скрепляют пруты обвязкой из стальной проволоки.
6. Хорошо укрепляют углы и переходы.
7. Заливают раствор, регулируя высоту лопатой.
8. Разравнивают поверхность забетонированного фундамента гладилкой.
9. Подсыпают на основу опилки или мешковину, хорошо увлажняют, накрывают полиэтиленом и оставляют на 2-3 недели окрепнуть. Демонтируют опалубку.

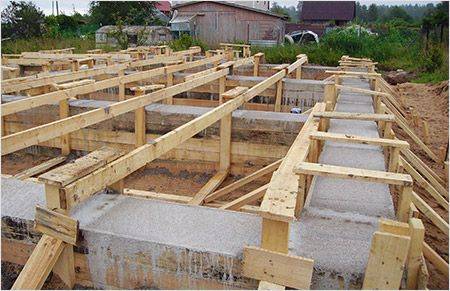

Этапы возведения ленточного фундамента для бани

Внимание! Ширина готового фундамента для бани должна быть на 10 см больше, чем ширина стены бани. Обязательно необходимо предусмотреть основание для банной печи

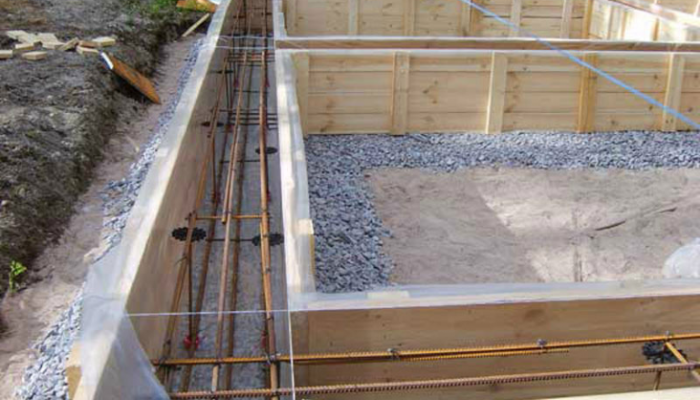

Установка арматуры

Монтаж арматуры проводят до заполнения опалубки бетоном для придания жесткости и прочности фундамента. Пруты вставляют вертикально, укрепляя дно битыми кирпичами и стартовым слоем бетона. Горизонтальные прутья подвязывают к вертикальным проволокой крест-накрест.

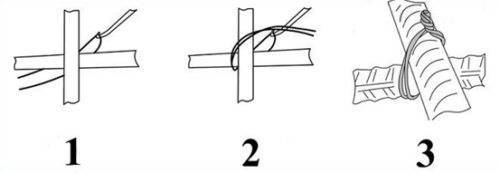

Способ обвязки при креплении арматуры фундамента

Ячейки из прутьев делают размером 20*20-30 см. Армокаркас должен быть гибким, поэтому крепить пруты при помощи сварки не рекомендуют. Сетку заглубляют на 5 см от поверхности.

После монтажа армокаркаса перед заливкой бетона в наземной части фундамента к арматуре крепят в распорку пластиковые трубы для будущей вентиляции. Чтобы внутрь трубы не попал бетон, ее предварительно наполняют песком.

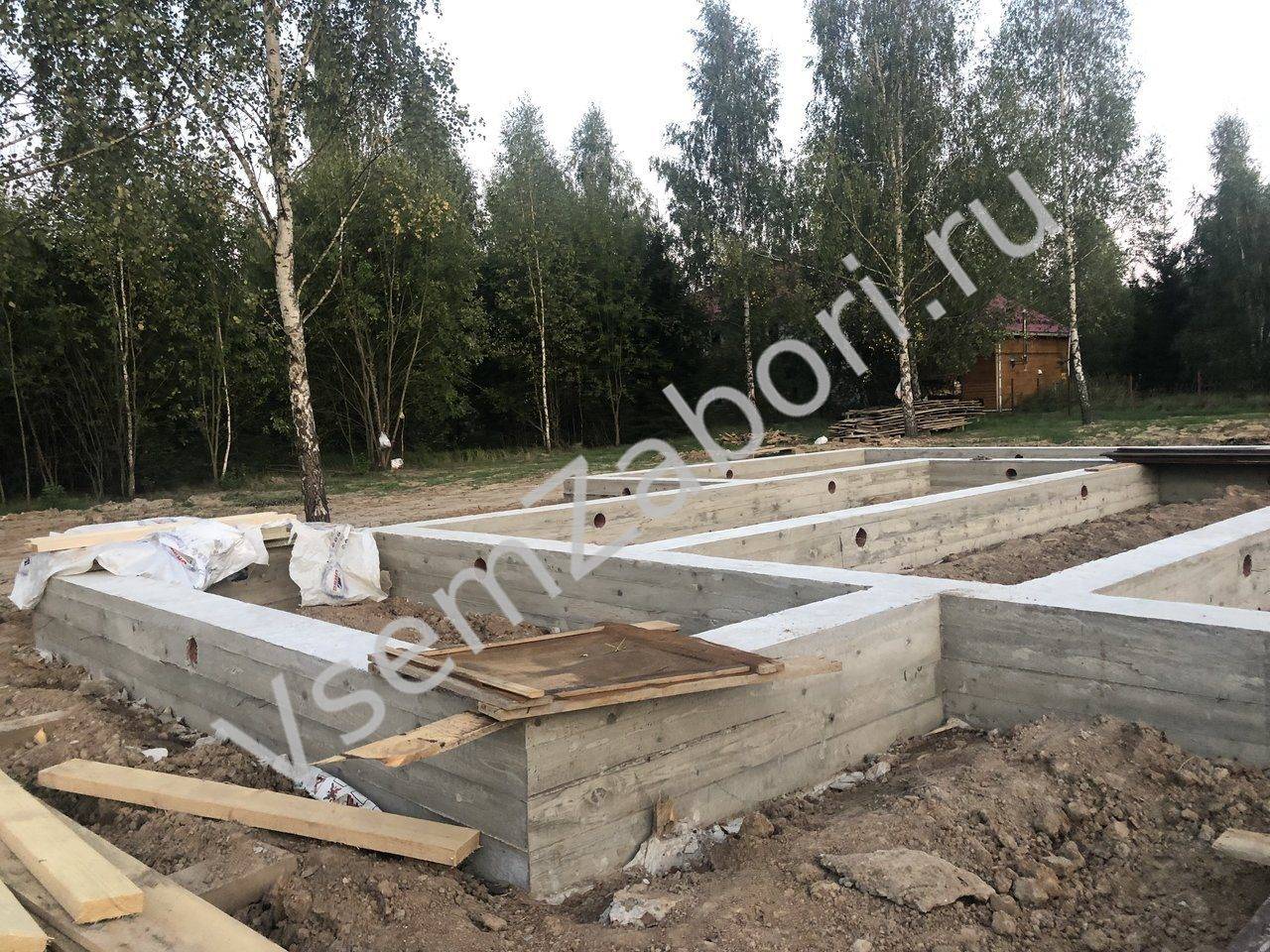

Вентиляционное отверстие фундамента

Отверстия для подвода коммуникаций обустраивают аналогичным способом, только под землей.

Монтаж армокаркаса:

Свайный фундамент под баню

Свайное основание под баню бывает различных видов:

• Свайно-винтовое. Конструкция состоит из железных столбов на конце которых расположен винт. Их просто вкручивают в почву на необходимую глубину и заливают изнутри бетоном. Экономичный вариант, так как вкрутить сваю можно своими руками при помощи 3 или 4 человек.
• Свайно-заливной с растверткой. В почве по разметке бурят скважины глубиной в 2–3 м. В них помещают каркас столбиков из связанной арматуры, так чтобы арматура была по длине больше скважины на 5–10 см. Все заливают бетоном. Для сыпучей почвы стенки скважины можно закрыть рубероидом или металлическими трубами. Сверху на оставшуюся часть армирования делают обвязку и опалубку. Раствертку заливают разом, чтобы застывал фундамент равномерно. Внешне основание напоминает ленточное, но из-за заливных столбиков конструкция более прочная и подходит для любого вида почвы.

Столбики под небольшую баню на садовом участке можно выложить из красного кирпича. Сначала заливается буровая свая, а затем сверху выкладывают столбик в 4 кирпича. Кирпичные столбики просто собрать своими руками, а цена на них меньше в несколько раз, чем заливать раствертку.

Свайно-винтовой фундамент монтируется просто своими руками.

Цена на свайный фундамент винтового типа зависит от количества столбиков и их размера. В среднем цена за 1 столбик от 1800 р. + оголовок к ней от 350 р. Буровые сваи обойдутся дешевле. Но цена на работы выше, так как трудозатрат больше.

Ленточный фундамент под баню

Ленточный фундамент имеет конструкцию напоминающей раскатанную ленту. Глубина залегания должна быть ниже уровня промерзания почвы зимой. Цоколь над уровнем почвы должен возвышаться минимум на 20 см.

Ленточный фундамент под баню не сложно собрать своими руками.

Конструкция ленточного основания под баню может состоять из красного кирпича, железобетонных блоков или полностью монолитная (заливная бетоном). Чаще всего для строительства бани используют заливной вариант. Заливается ленточное основание по следующей технологии:

1. Роется траншея глубиной 1,5–2 м по всему периметру бани и шириной больше кладки стены на 15–20 см.
2. Дно засыпается песочной подушкой на 10–15 см, которую тщательно трамбуют.
3. Собирается опалубка из простой не обрезной доски на высоту цоколя.
4. Делается армирование из металлических прутов и вязальной проволоки.
5. Опалубку заливают бетонным составом.
6. После высыхания конструкции опалубку разбирают.

Просыхать ленточному основанию необходимо постепенно. Его накрывают пленкой ПВХ и 2–3 раза в день слегка поливают водой. В жаркий сухой сезон поливать можно до 5 раз. После 7 суток основание открывают и дают просохнуть окончательно. Строить баню можно сразу после высыхания, но в идеале ленте нужно простоять 1 год, или все сезоны. Такой фундамент считается созревшим. На процесс созревания его накрывают пленкой, которая предотвратит вымывание бетонного молочка. Не стоит сразу сверху на основание укладывать гидроизоляцию из рубероида. Он может порваться и капиллярная изоляция будет нарушена.

Для небольшой бани на дачном или садовом участке можно сделать не заглубленный ленточный фундамент. Цена на ленту под ключ начинается от 120 м2.

Размышляем о строительстве бани – какое основание подойдет для возведения стен

Собираясь начать строительство бани, необходимо выбрать конструкцию фундаментной основы, обеспечивающую равномерное распределение действующих нагрузок на грунт и предотвращающую насыщение стен почвенной влагой. Для обеспечения долговечности строения следует серьезно подойти к решению этой задачи.

Основополагающей частью постройки является возведение фундамента

Из бетонного раствора, укрепленного арматурными прутками, сооружают различные типы фундаментных оснований:

• ленточный фундамент. Он широко распространен для каменных, блочных и кирпичных построек, положительно зарекомендовал себя на различных грунтах благодаря повышенной нагрузочной способности. Основание выполняется в виде цельной железобетонной ленты, повторяющей очертания несущих стен и внутренних перегородок. Процесс сооружения монолитной ленты предусматривает формирование приямка по периметру бани глубиной 0,7-0,8 м и шириной 0,3-0,4 м. На дно траншеи засыпается щебеночно-песчаная смесь, собирается опалубка, выполняется армирование и производится заливка бетона. Возможен также сборный вариант ленточной основы;
• столбчатый фундамент. Проверен при возведении бревенчатых бань, а также строений каркасного типа и облегченных построек из деревянного бруса. Основание столбчатой конструкции выполняется в виде группы опорных элементов, находящихся в угловых частях строения, а также посередине стен и перегородок. Для изготовления опор применяется бутовый камень, кирпич, трубы из стали или асбоцемента, а также железобетон. Столбчатая конструкция отличается простотой и не требует значительных финансовых затрат. В зависимости от массы бани размер столбов составляет 15-20 см, а интервал между ними – 2-2,5 м. Необходимо обеспечить углубление опор на 0,2 м ниже уровня замерзания почвы;

Различные типы фундаментных оснований сооружают для постройки бани

• плитный фундамент. Он выполняется в виде сплошной железобетонный платформы, габариты которой соответствуют размерам возводимой бани. Монолитная основа применяется редко. Она востребована для грунтов с близким расположением водяных пластов и почв с неоднородной структурой. Для сооружения монолитной основы извлекается грунт на глубину 0,3 м. Затем основание приямка выравнивается, ложится гидроизоляционный материал и формируется гравийно-песчаная подушка. Плита утепляется листовым пенополистиролом, который после сборки опалубочной конструкции и выполнения армирования заливается бетоном. Плитная основа – надежная и дорогостоящая конструкция;
• винтовой фундамент. Он используется для обеспечения устойчивости зданий, возводимых на слабых почвах с неглубоко находящимися водоносными пластами и на наклонных участках местности. В качестве опор применяются выполненные из металлических труб сваи, имеющие заостренную рабочую часть и винтовые лопасти для облегчения ввинчивания в грунт. Глубина ввинчивания свайных опор определяется характером грунта. В зависимости от количества опорных элементов монтаж осуществляется вручную или с применением специальной техники. После погружения в грунт опоры обрезают до нужной высоты и заливают бетонным раствором.

Выбирая тип фундаментной конструкции для постройки бани, следует обращать внимание на ряд факторов:

Чтобы баня радовала эстетичностью и уютной атмосферой, следует выполнить порядок действий правильно

• свойства грунта на участке строительства;
• концентрацию влаги в почвенных слоях;
• уровень расположения грунтовых вод;
• глубину замерзания почвы;
• суммарный вес строения;
• характер рельефа;
• свойства используемых стройматериалов;
• несущую способность фундамента.

Проанализировав характер почвы и особенности строения, целесообразно принять решение о постройке для будущей бани проверенного фундамента в виде железобетонной ленты. Данная конструкция наиболее популярна, не требует увеличенного объема стройматериалов и легко возводится самостоятельно.

Виды фундамента для бани

Для строительства бани выбирают один из видов основания:

• свайный;
• ленточный;
• монолитный.

Под строительство своей бани выбирают наиболее подходящий вариант. Зависит выбор вида фундамента от следующих особенностей:

• вид материала из которого строится баня (под тяжёлую конструкцию необходим основательный фундамент, например, монолитный или свайно-набивной или свайно-раствертковый, баню из легких пиломатериалов бруса, оцилиндрованного бревна собирают на ленточный или свайно-винтовой).
• ландшафт на участке и уровень промерзания почвы и залегания грунтовых вод (для сыпучей почвы с высоким уровнем залегания грунтовых вод подходит свайный или монолитный виды, суглинок с промерзанием на 1,5–2 м застраивают на ленточное основание).

Важно непросто правильно выбрать вид основания, но рассчитать его ширину и глубину залегания. О том как рассчитать основание для бани поговорим в одной из следующих статей

Правильно подобранное основание выдержит любые нагрузки, не лопнет зимой и не даст весной бане перекоситься от пучинистости.

Какие особенности имеет каждый вид фундамента рассмотри подробнее.

Как сделать завалинку вокруг бани

В давние времена на Руси завалинку использовали как скамью. На завалинке собиралась родня и друзья. Пели песни и танцевали. В современном строительстве завалинка носит скорее декоративный характер.

Материалы для изготовления:

• профнастил или деревянные доски 4*10 см;
• гвозди;
• металлический профиль или деревянный брус 5*5 см;
• опилки.

Этапы монтажа:

По периметру бани крепят металлопрофиль, придавая ему форму завалинки.
Монтаж каркаса из металлического профиля для сооружения завалинки
Внимание! Если на верхней части сделать слишком большой наклон, на ней невозможно будет сидеть. Если планируется использовать завалинку как лавку, следует применять деревянные материалы или кирпич.

По размерам выкраивают из профнастила заготовки и крепят к каркасу

Пустоты засыпают опилками.
Монтаж профнастила на каркас

Обшивают верхнюю часть завалинки и декорируют углы.
Облицовка каркаса завалинки профнастилом
